Bueno empecemos, este es mi primer post despues que me bajaron de categoria por publicar un link del famoso generador de link pagos A D F L Y, el cual poco tiempo despues de publicarlo me entere que esta prohibido, no le hacia mucho caso a mi T!
Ahora voy a empezar a hacer muchos post para que todos vayan viendo lo que voy creciendo y demas...
Mi hobbie y si dios quiere en unos años, mi trabajo, es la musica, yo tengo el sueño de que en unos años pueda tener un estudio de grabacion para poder grabar a grandes bandas o lanzar a la fama a bandas principiantes...
Bueno en este post les voy a mostrar mi diseño y mi idea de mis nuevas cajas para bajos, antes de estas proyectadas tenia dos cajas para bajos para 2x12"...
En una habian 2 de 12" y en la otra 2 de 10" lo cual no era lo mejor ni era muy agradable a la visual y al aspecto, ni tampoco funcionaba como debia.
En este momento me decidi a vender todo e ir creciendo y comprando equipos nuevos!
Antes habia diseñado estas cajas de medio, que aun existe pero con los woofers cambiados, todo 10 puntos, en breve actualizo el otro post...
Mi idea era tener estos bafle de aca arriba, tener 4 y 2 de estos subs pero decidi cambiar todo entonces decidi hacer estos asi
Entonces empeze a crecer, en estos proximos dias me llegan los 4 woofers de 15" los cuales compre via ML (Mercado Libre)... (hace mas de tres meses los pedi, por suerte no los pague, ahora en estas semanas tengo que hacer el pedido porque hace poco hice las cajas (2 dias))
A su vez tambien compre una consola de sonido nueva que me llega el proximo lunes seis de abril porque la que tengo es viejita y es bastante grande y tambien tiene sus ruidos, que en sonidos en vivo o en ensayos, o tambien grabaciones son molestas, entonces decidi a venderla y comprarme una nueva, la cual tambien compre por ML...
Bueno empezemos con el tema de las cajas porque si no nos vamos de las ramas y no hablamos del tema del cual queremos y que señala el titulo...

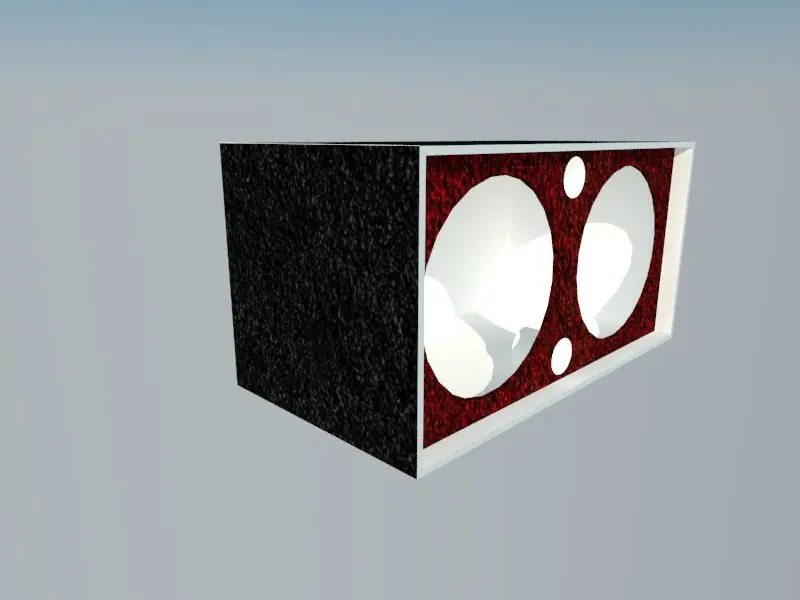

Aqui les voy a subir la imagen con las medidas de las cajas de graves
Como creo que es algo muy anti-estetico que las cajas no esten alfombradas o pintadas las voy a alfombrar porque normalente la pintura se sale, se raya o mancha y queda muy feo.

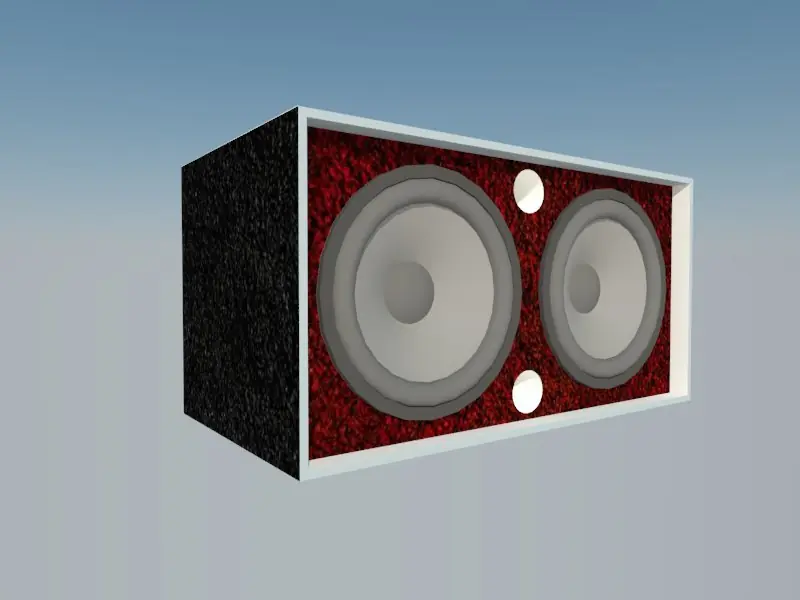

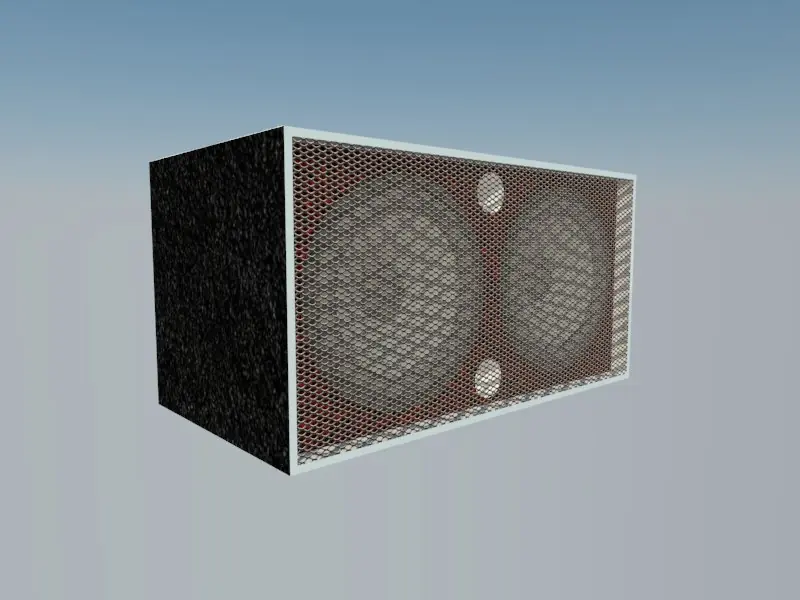

Seguido les voy a adjuntar las imagenes de las cajas alfombradas, con los woofers y con la reja frontal enteriza para que quede con un mejor acabado.
Yo me decidi a hacer estas dos cajas (bafles) de dos WOOFERS de 15" con las siguientes especificaciones:
Y seguido vienen las imagenes de los bafles de medios y agudos
Estas son las medidas
Estos bafles al igual que los demas decidi no pintarlos, los voy a alfombrar pero edentro en vez de ser con tapizmel bordo como los subs va a ser con cuerina naranja
Estas cajas llevan woofer de 8" de las siguientes especificaciones
Sigamos...
Los materiales que vamos a usar van a ser...
Empezemos a desarrollar el proceso de la caja
Necesitaremos cortar las maderas de las siguientes medidas, recomiendo que cuando vayan a comprar, si la empresa donde compran realizan cortes que les pidas que ellos los hagan porque saben mejor acomodar todo para no perder nada.
Vamos a necesitar para las cajas de graves los siguientes recortes:
Y para los de medios, estos:
Recordemos que a la siguientes cajas les vamos a colocar, borneras y manijas.
Aca la madera para empzar a trabajar, es toda madera reciclada por lo tanto tuve muchos recortes
Sacamos la primera
La limpiamos y al "banco de trabajo"
Y termine re cortar la madera de los chiquitos
Limpie el espacio y a armar los bafles chiquitos
Y aparecio mi ayudante
Bueno, termine con los chiquitos, a marcar los cortes
Una vez marcado a cortar
Las primeras
Ya falta menoss
Me dio sed tanto trabajo che (como no me pagan prefiero no hacerle publicidad jaja)
Y arme las cajas
Y le coloque los unicos dos parlantes que tenia que eran los de 8 para ver como queda, le falta alfombrar, los accesorios y falta colocar el driver
Y la certificacion
Provisoriamente los uso de estantes jajaj
18/10/2015
Por fin termine de armar las cajas
Y llegaron las cosas nuevas, pote y componentes
Apogee DJ600
300w rms x lado 4ohms
200w rms x lado 8ohms
600w rms brigue 4ohms
XPRO PA15E
150w rms
conectados en paralelo por caja
EL CEREBRO DE TODO ♥
Gracias por visitar mi post
Ahora voy a empezar a hacer muchos post para que todos vayan viendo lo que voy creciendo y demas...
Mi hobbie y si dios quiere en unos años, mi trabajo, es la musica, yo tengo el sueño de que en unos años pueda tener un estudio de grabacion para poder grabar a grandes bandas o lanzar a la fama a bandas principiantes...
Bueno en este post les voy a mostrar mi diseño y mi idea de mis nuevas cajas para bajos, antes de estas proyectadas tenia dos cajas para bajos para 2x12"...
En una habian 2 de 12" y en la otra 2 de 10" lo cual no era lo mejor ni era muy agradable a la visual y al aspecto, ni tampoco funcionaba como debia.
En este momento me decidi a vender todo e ir creciendo y comprando equipos nuevos!
Antes habia diseñado estas cajas de medio, que aun existe pero con los woofers cambiados, todo 10 puntos, en breve actualizo el otro post...
Mi idea era tener estos bafle de aca arriba, tener 4 y 2 de estos subs pero decidi cambiar todo entonces decidi hacer estos asi
Entonces empeze a crecer, en estos proximos dias me llegan los 4 woofers de 15" los cuales compre via ML (Mercado Libre)... (hace mas de tres meses los pedi, por suerte no los pague, ahora en estas semanas tengo que hacer el pedido porque hace poco hice las cajas (2 dias))
A su vez tambien compre una consola de sonido nueva que me llega el proximo lunes seis de abril porque la que tengo es viejita y es bastante grande y tambien tiene sus ruidos, que en sonidos en vivo o en ensayos, o tambien grabaciones son molestas, entonces decidi a venderla y comprarme una nueva, la cual tambien compre por ML...
Bueno empezemos con el tema de las cajas porque si no nos vamos de las ramas y no hablamos del tema del cual queremos y que señala el titulo...
Aqui les voy a subir la imagen con las medidas de las cajas de graves
Como creo que es algo muy anti-estetico que las cajas no esten alfombradas o pintadas las voy a alfombrar porque normalente la pintura se sale, se raya o mancha y queda muy feo.
Seguido les voy a adjuntar las imagenes de las cajas alfombradas, con los woofers y con la reja frontal enteriza para que quede con un mejor acabado.
Yo me decidi a hacer estas dos cajas (bafles) de dos WOOFERS de 15" con las siguientes especificaciones:
- Iman Pesado
- 400w pmpo
- 150w rms
Y seguido vienen las imagenes de los bafles de medios y agudos
Estas son las medidas
Estos bafles al igual que los demas decidi no pintarlos, los voy a alfombrar pero edentro en vez de ser con tapizmel bordo como los subs va a ser con cuerina naranja
Estas cajas llevan woofer de 8" de las siguientes especificaciones
- Iman Pesado
- 200w pmpo
- 70w rms
Sigamos...
Los materiales que vamos a usar van a ser...
- Madera Finger de 18mm (aprox. una placa y media)
- Caladora
- Circular de mano o de mesa
- Fresadora
- Cola Vinilica
- Tornillos autoperforantes 63mm negros
- Tapilzmel bordo y negro
- Tubos de sintonia de 3"
Empezemos a desarrollar el proceso de la caja
Necesitaremos cortar las maderas de las siguientes medidas, recomiendo que cuando vayan a comprar, si la empresa donde compran realizan cortes que les pidas que ellos los hagan porque saben mejor acomodar todo para no perder nada.
Vamos a necesitar para las cajas de graves los siguientes recortes:
- 4 maderas de 41cm x 90cm (tapas frontales)
- 4 maderas de 94cm x 45cm (tapas laterales y posterior)
- 4 maderas de 41cm x 45cm (tapas Superior e inferior)
- 2 maderas de 37cm x 12cm (refuerzos para la caja internamente)
Y para los de medios, estos:
- 8 x (25x19,5) (Tapas superiores e inferiores)
- 4 x (20x60) (tapas laterales)
- 4 maderas de 29cm x 60cm (Tapa trasera)
- 4 maderas de 25cm x 56,5cm (tapas frontales)
Recordemos que a la siguientes cajas les vamos a colocar, borneras y manijas.
Aca la madera para empzar a trabajar, es toda madera reciclada por lo tanto tuve muchos recortes
Sacamos la primera
La limpiamos y al "banco de trabajo"
Y termine re cortar la madera de los chiquitos
Limpie el espacio y a armar los bafles chiquitos
Y aparecio mi ayudante
Bueno, termine con los chiquitos, a marcar los cortes
Una vez marcado a cortar
Las primeras
Ya falta menoss
Me dio sed tanto trabajo che (como no me pagan prefiero no hacerle publicidad jaja)
Y arme las cajas
Y le coloque los unicos dos parlantes que tenia que eran los de 8 para ver como queda, le falta alfombrar, los accesorios y falta colocar el driver
Y la certificacion
Provisoriamente los uso de estantes jajaj
18/10/2015
Por fin termine de armar las cajas
Y llegaron las cosas nuevas, pote y componentes
Apogee DJ600
300w rms x lado 4ohms
200w rms x lado 8ohms
600w rms brigue 4ohms
XPRO PA15E
150w rms
conectados en paralelo por caja
EL CEREBRO DE TODO ♥
Gracias por visitar mi post
