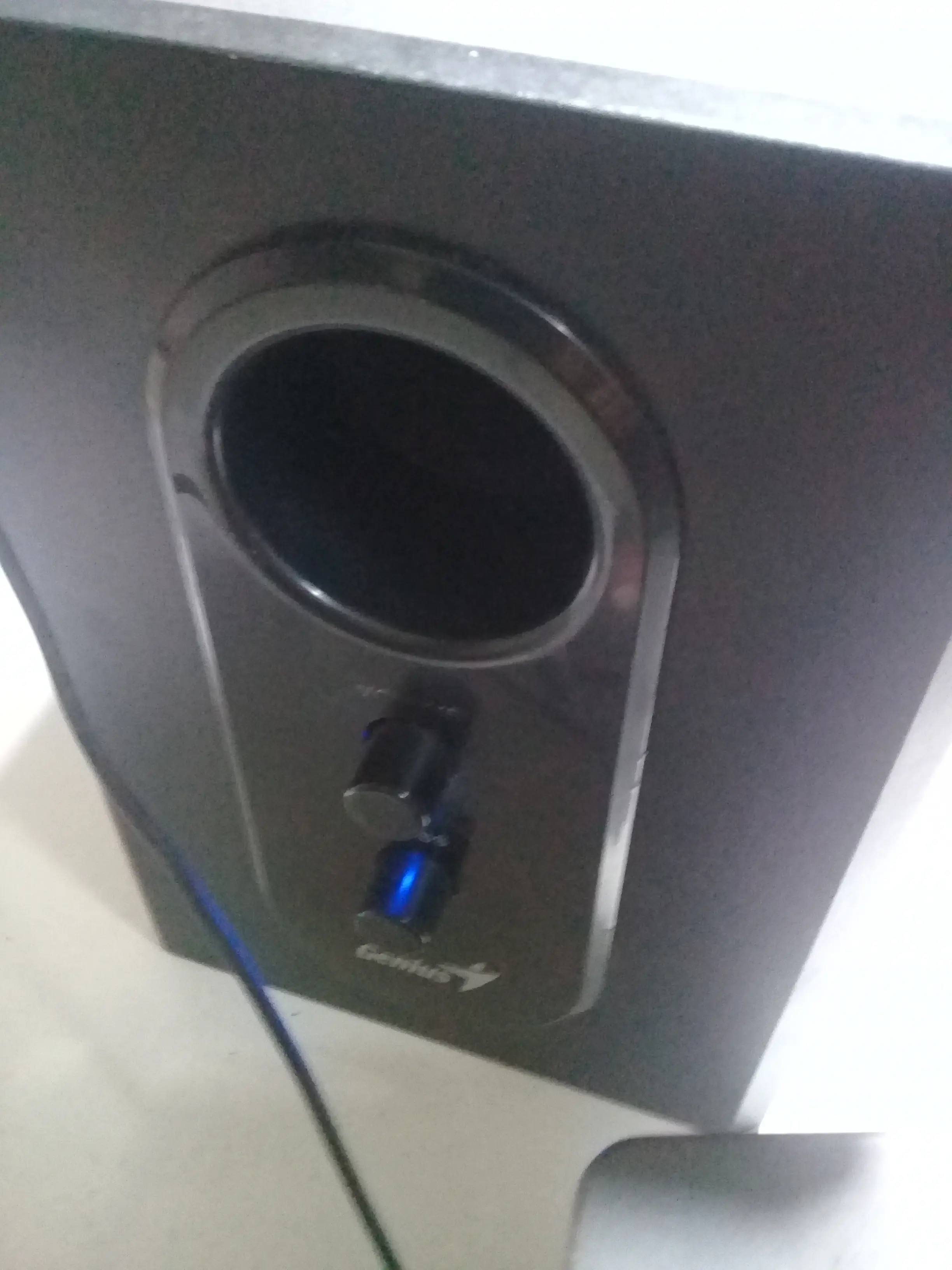

Hola taringueros y taringueras sean bienvenidos a mi nuevo post en este post les mostrare como hice que para reparar un equipo genius medelo sw - 2.1 355
Antes de cambiar algo fíjense si los cables de entrada y salida de audio están en buen estado.
No me responsabilizo del mal uso de este post por favor tome todas las precauciones necesarias
El problema que presentaba este equipo era el siguiente el equipo funcionaba mal el subwoofer empezaba a sonar solo un ruido pac pac pac pac y un ruido como si tuviese una interferencia.
La solución es cambiar el integrado tea2025 que deriva en el subwoofer (yo cambie los 2 integrados ambos tea2025) y también cambiar los capacitores electrolíticos que los rodean
Para la reparación use los siguientes materiales y herramientas
Soldador,estaño,maya desoldante,alcohol isopropilico cepillo dental, destornilladores punta Philips, alicate, multímetro, un destornillador plano pequeño, pasta térmica blanca de las baratas ,brocha ,hoja ,marcador negro
Reemplazo de los capacitores electrolíticos (si consiguen de 105 grados centígrados mejor)
2200u 25v (1 unidad)
10uf 25v (2 unidades)
47uf 16 v (4 unidades)
100uf 16v (4 unidades)
470uf 10v (2unidades)
0.22uf 100v (2 unidades)
Y los circuitos integrados tea 2025
Costo de los capacitores todos 30 pesos argentinos
Costo de los integrados 40 pesos cada 1 en total 80 por los 2
Comienza desarmando el equipo
1) Desconecta el equipo totalmente
Enciende y apaga el equipo presiona on y off varias veces.
2) Realiza un croquis de la parte trasera del equipo de audio y empieza el desarme así va todo más ordenado con respecto a los tornillos.
(Disculpen el desenfoque)
3) Abrimos el equipo de audio

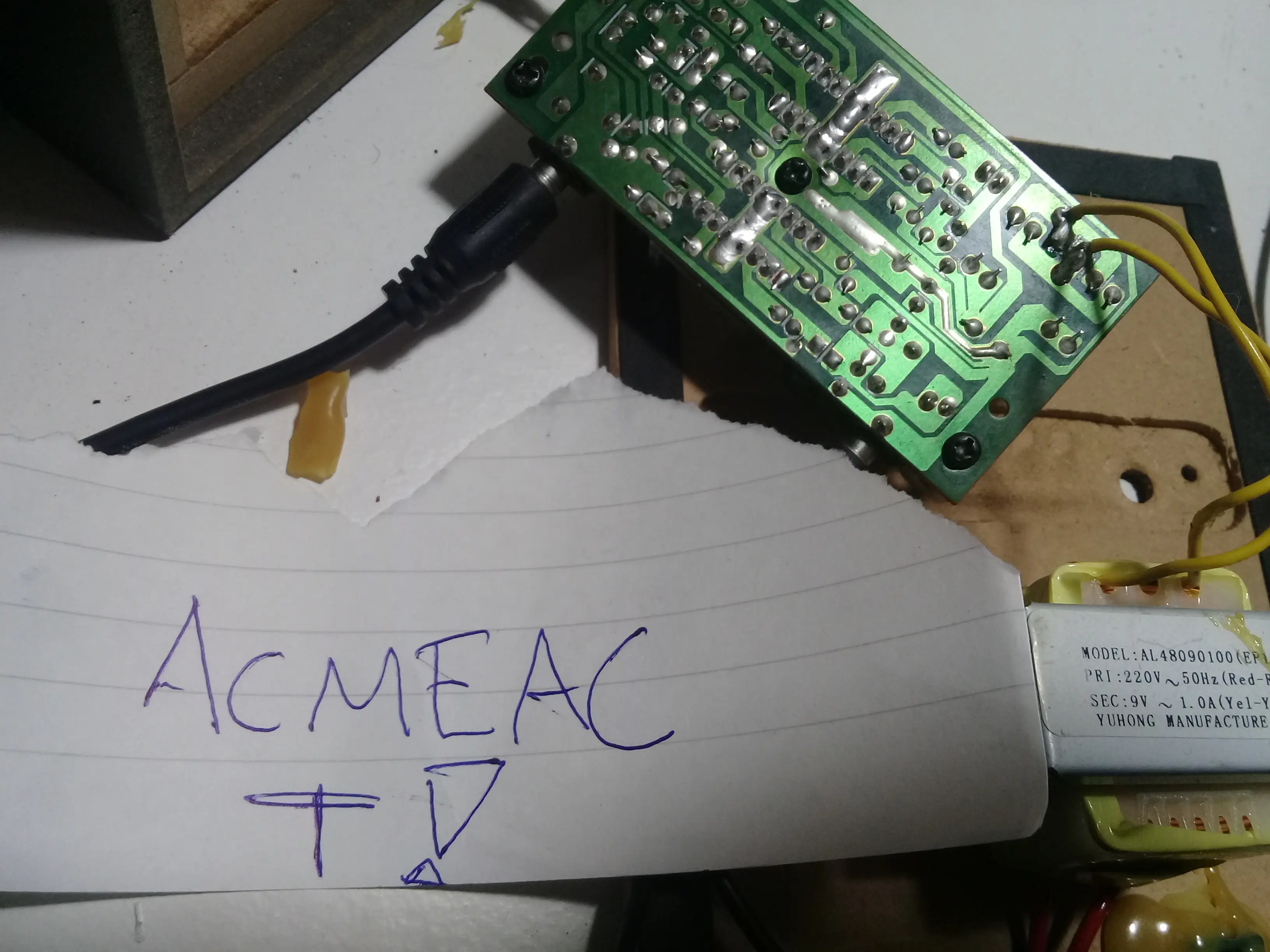

4) Si quieren pueden medir la salida del transformador le debe dar entre 9 y 12 v aproximadamente
(En transformador dice 9v)
5)Sacamos el tornillo que sujeta el disipador.
Limpiamos el integrado con algún papel o trapo descartable
5)Desconectamos todos los cables de la placa también desoldamos cables del transformador que terminan en la placa
6)Una vez que tenemos todo desconectado de la placa comenzamos a marcar los capacitores electrolíticos con un marcador
Nos tiene que quedar algo así.
Acomodamos los capacitores con sus pares y comenzamos a cambiar uno a uno. acá se pueden ayudar con la maya desoldante (para liberar espacio para el nuevo capacitor) y el alcohol isopropilico (limpieza después del soldado).
Una vez colocados los capacitores correctamente procedemos a soldarlos y después cortar sus excedentes.
Una vez que terminamos de cambiar los capacitores electrolíticos procedemos a cambiar los circuitos integrados.
Con la ayuda de la maya desoldante comenzamos a extraer el estaño de terminales.
Una vez que sacamos el estaño de un lado circuito integrado extraemos el lado desoldado.
Repetimos los pasos y extraemos el otro circuito integrado.
Una vez que sacamos los 2 circuitos integrados procedemos a la limpieza de las pistas donde van montados los circuitos integrados teniendo en cuenta que tienen que estar limpias y libres de cualquier hilo de cobre de la maya desoldante la limpieza la pueden hacer con alcohol isopropilico cepillo dental o brocha
Montamos los circuitos integrados en la placa
Doblamos los terminales o pines de los circuitos integrados marcados en imagen.
Comenzamos a soldar los pines de a poco soldamos 2 pines de un circuito integrado y soldamos 2 del otro esperamos unos segundos y soldamos nuevamente así hasta terminar de soldarlos así evitamos recalentarlos aunque hay que decir que la temperatura máxima de trabajo de estos circuitos integrados ronda de los 30 grados a los 150 grados.
Una vez que terminamos de soldar procedemos a colocar pasta térmica a los circuitos integrados y a ensamblar todo como estaba.
