EL dia de hoy les traigo como hacer una aspiradora industrial con una aspiradora hogareña y un par de tarros de pintura de 20l de esos que tiran en las obras
primero amos a necesitar una base con rueditas para moverla facil:

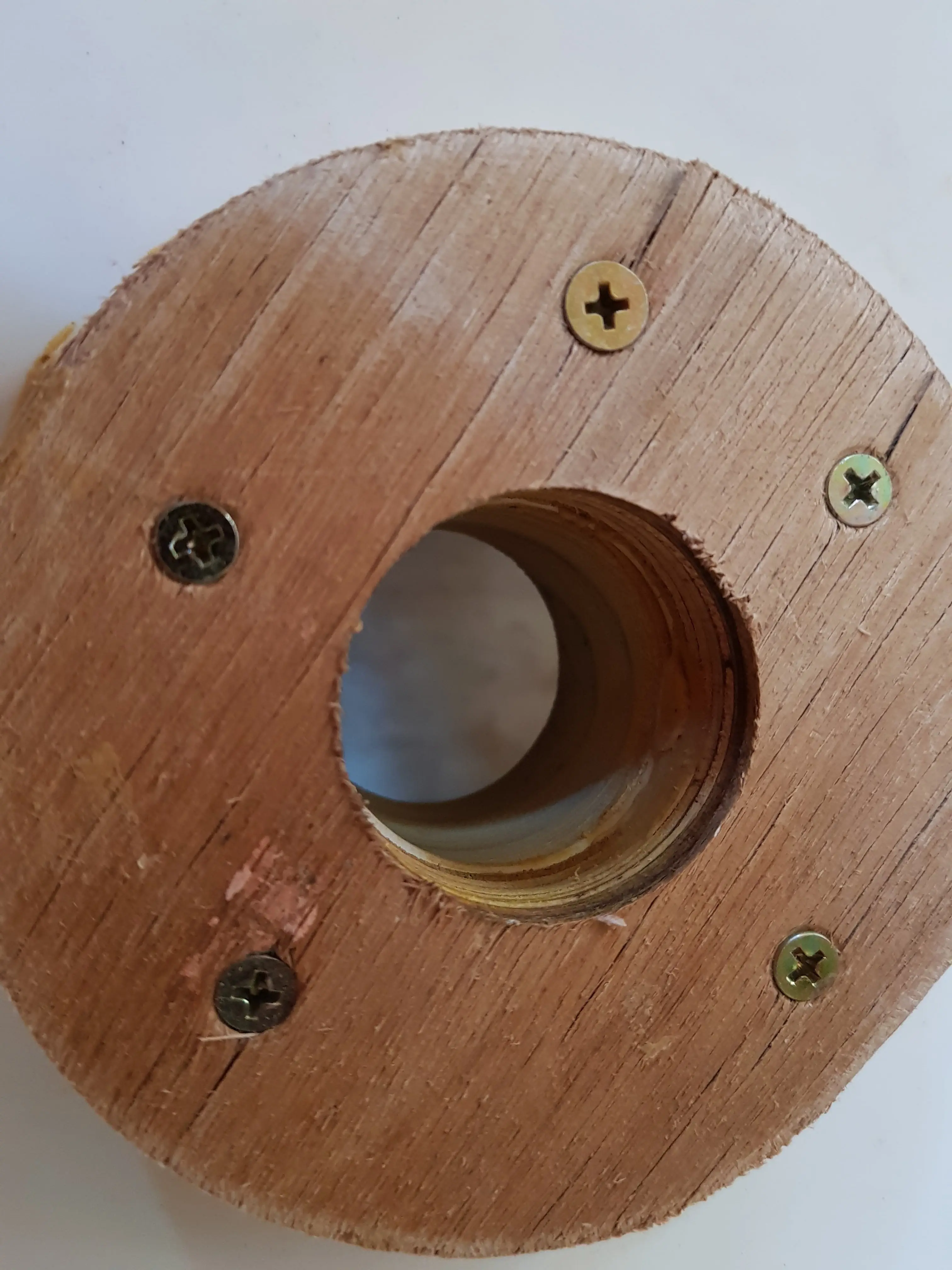

avellanamos los agujeros donde ponemos los tornillos que agarran los tacos, asi queda escondida la cabeza del tornillo :
asi quedan avellanados:
los tacos propiamente dichos a los que se acoplan las ruedas, presentados:
conviene marcar los tacos todos iguales para que al pasar la varilla roscada que hace de eje no quede torcida, despues agujerear:

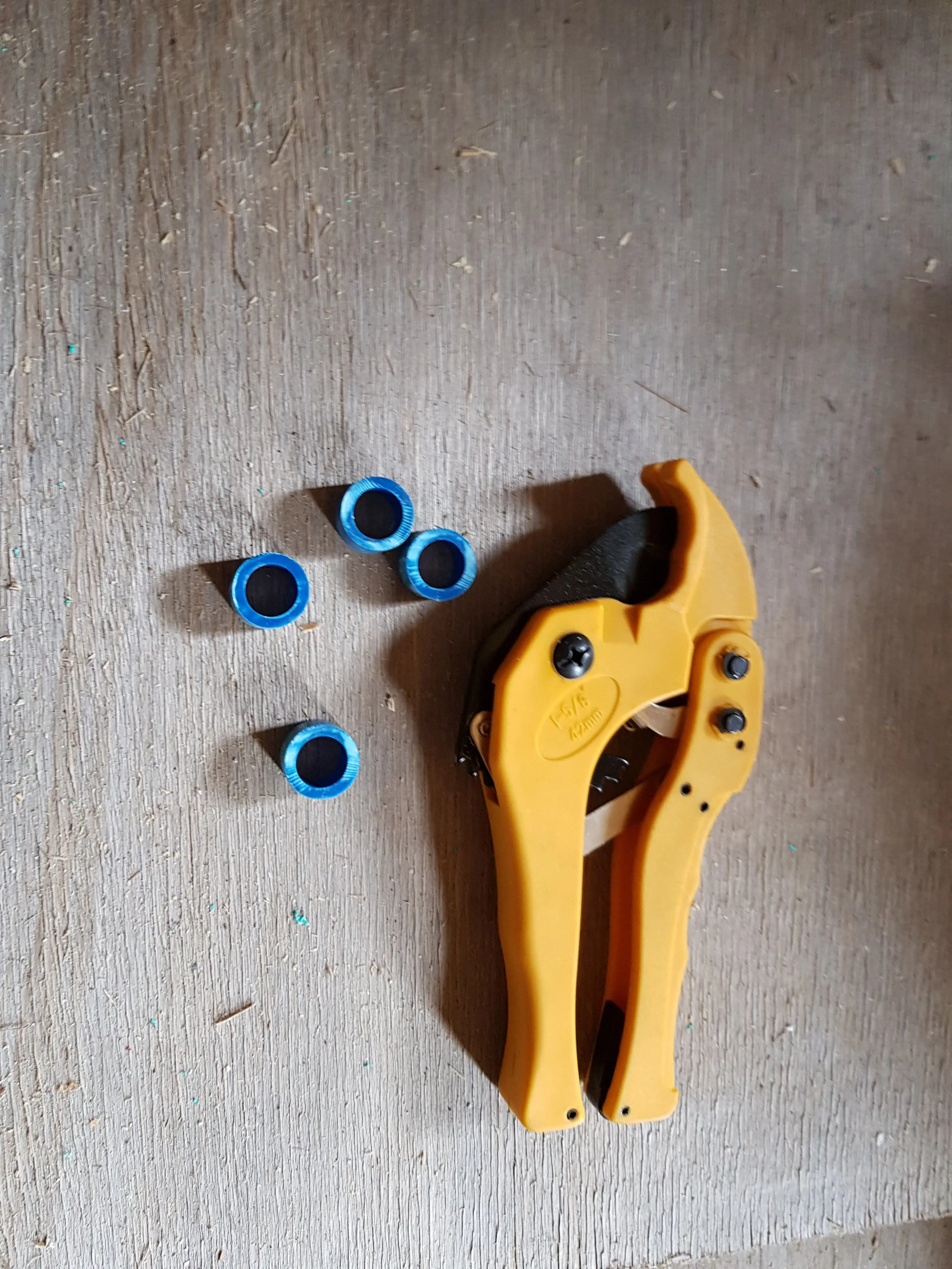

despues con caño thermofusion y tijera idonea hacemos pequeñas arandelas que ayuden el giro de las ruedas:
si disponemos de una impactadora con un buen torque, los tornillos quedan fresados y bien agarrados, tambien hay que encolar los tacos:
asi nos quedan las rueditas que van a facilitar el movimiento del armatoste:
esto es un apoyo simple, que despues conviene cambiarlo por una rueda giratoria:
a la base con ruedas giratoria, si le atornillamos un "culo" de balde viejo podemos poner el "invento" a presion sin que se mueva, y los agujeros son para que no quede pegado por el efecto sopapa:
Ahora bien, ya tenemos la base, falta la seccion "CICLON" que es donde entra la basura aspirada, y por medio de accion centrifuga cae en un segundo balde, y del centro de este "ciclon" succiona la aspiradora que reciclamos, aire limpio libre de polvo
asi seria la seccion "ciclon":
por el costado entra la manguera que succiona mugre, como se ve es un balde cortado al medio, mas corto, y remachado, y abajo se le pega una tapa de balde que encastra en el balde que junta toda la porqueria
es importante que se forme un efecto giratorio, como un tornado, adentro, y eso hace que la porqueria vaya contra los bordes o costados del mismo...

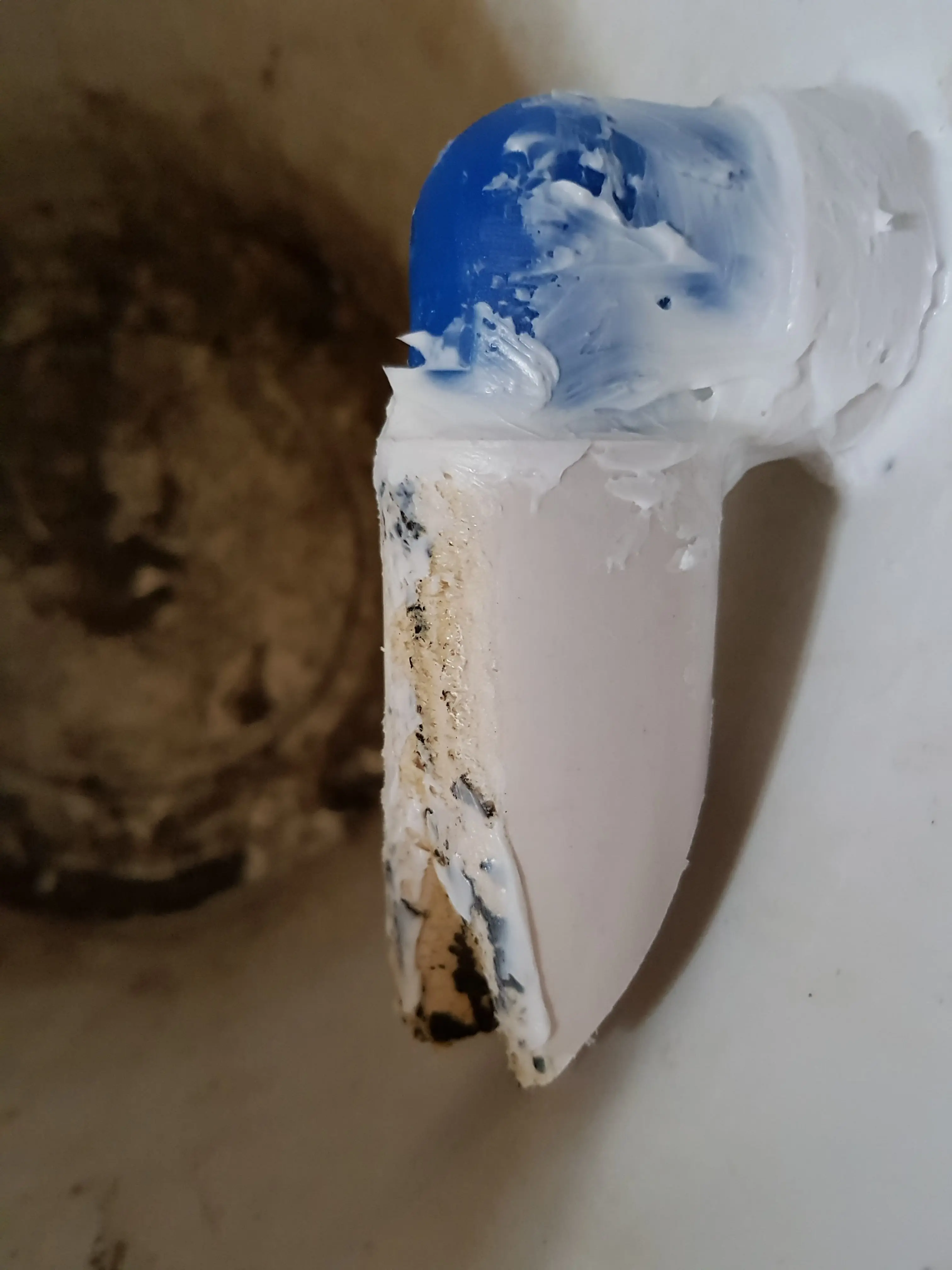

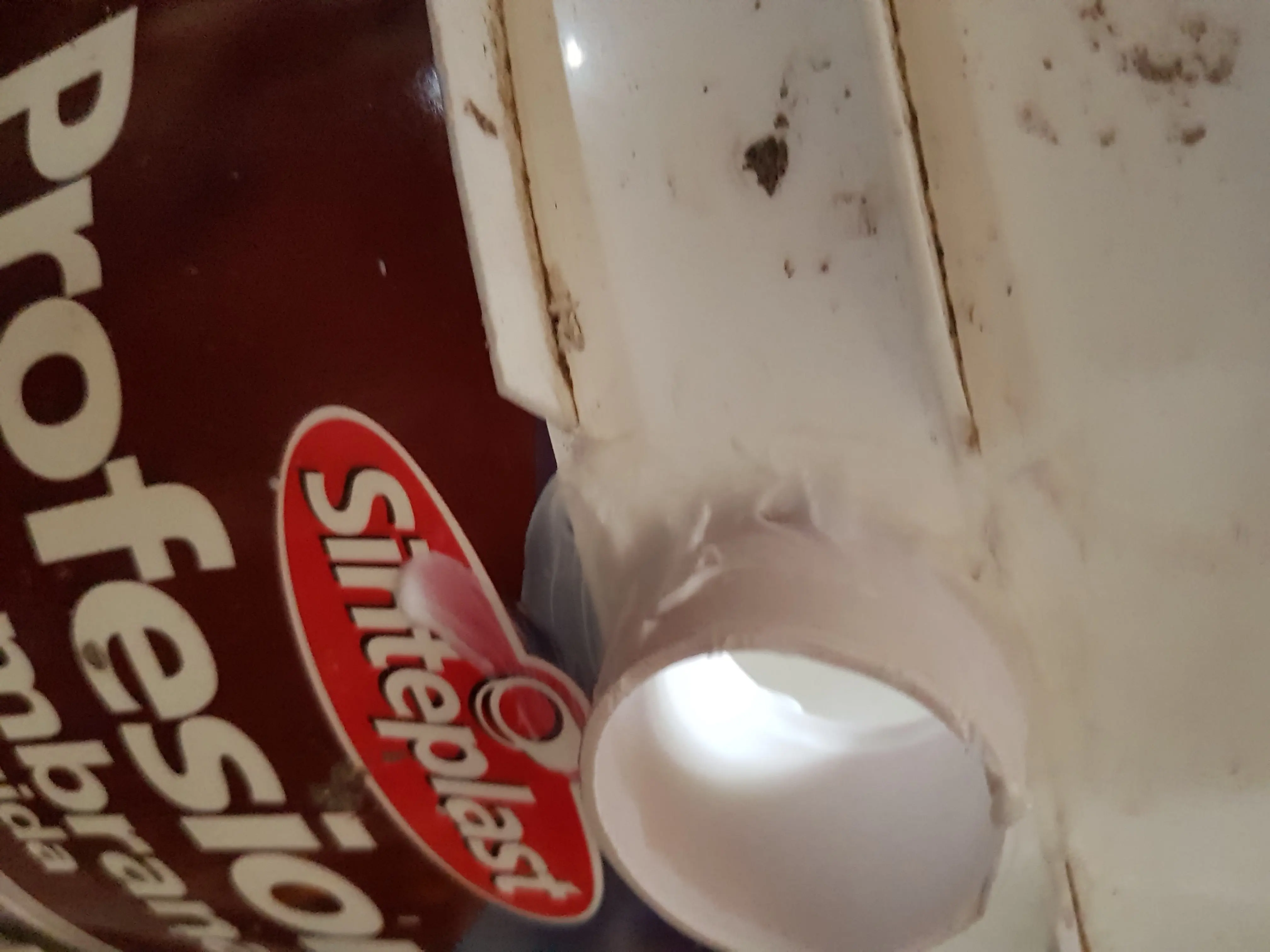

aca se puede apreciar la version 1 de la "tobera" que fuerza el viento a girar bien entra al ciclon
despues hice otra version:
al fondo de la seccion ciclon hay que perforar 1/3 de la circunferencia al borde, asi cae la porqueria aspirada, que por efecto centrifugo cae directo en el segundo balde donde se acumula
con una sierra de copa se empieza facil:
sacamos los rebordes e imperfecciones con una escofina para taladro:

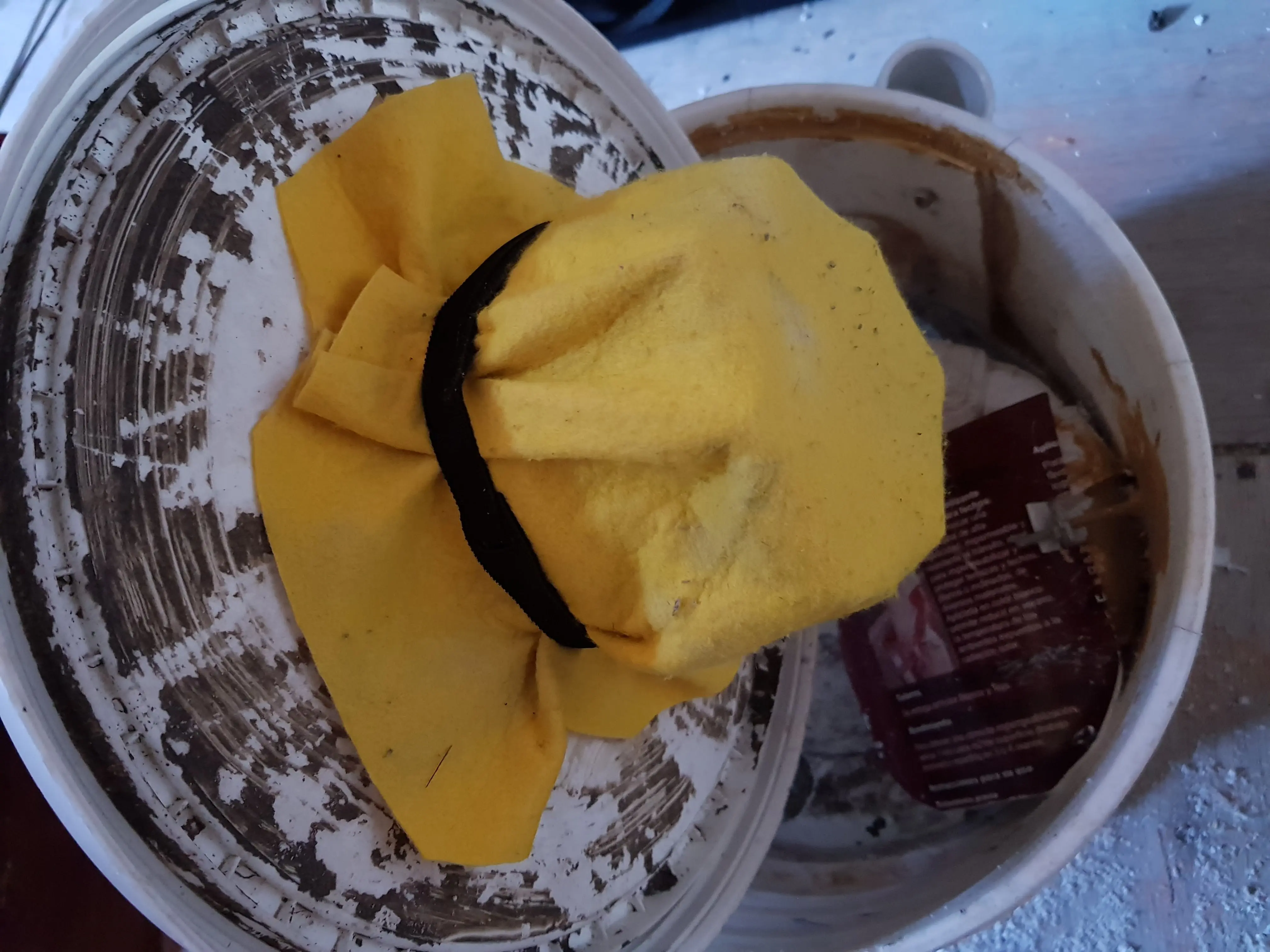

Ahora la tapa de la seccion CICLON, es donde acopla la manguera desde donde succiona la aspiradora vieja
YA HACE MUCHO CALOR, asi que....
la entrada de la tobera conviene sellarla bien:
y hacerle unos refuerzos:
ahora a estos remaches feos hay que sellarlos.........
primero un poco de fibra de vidrio....:

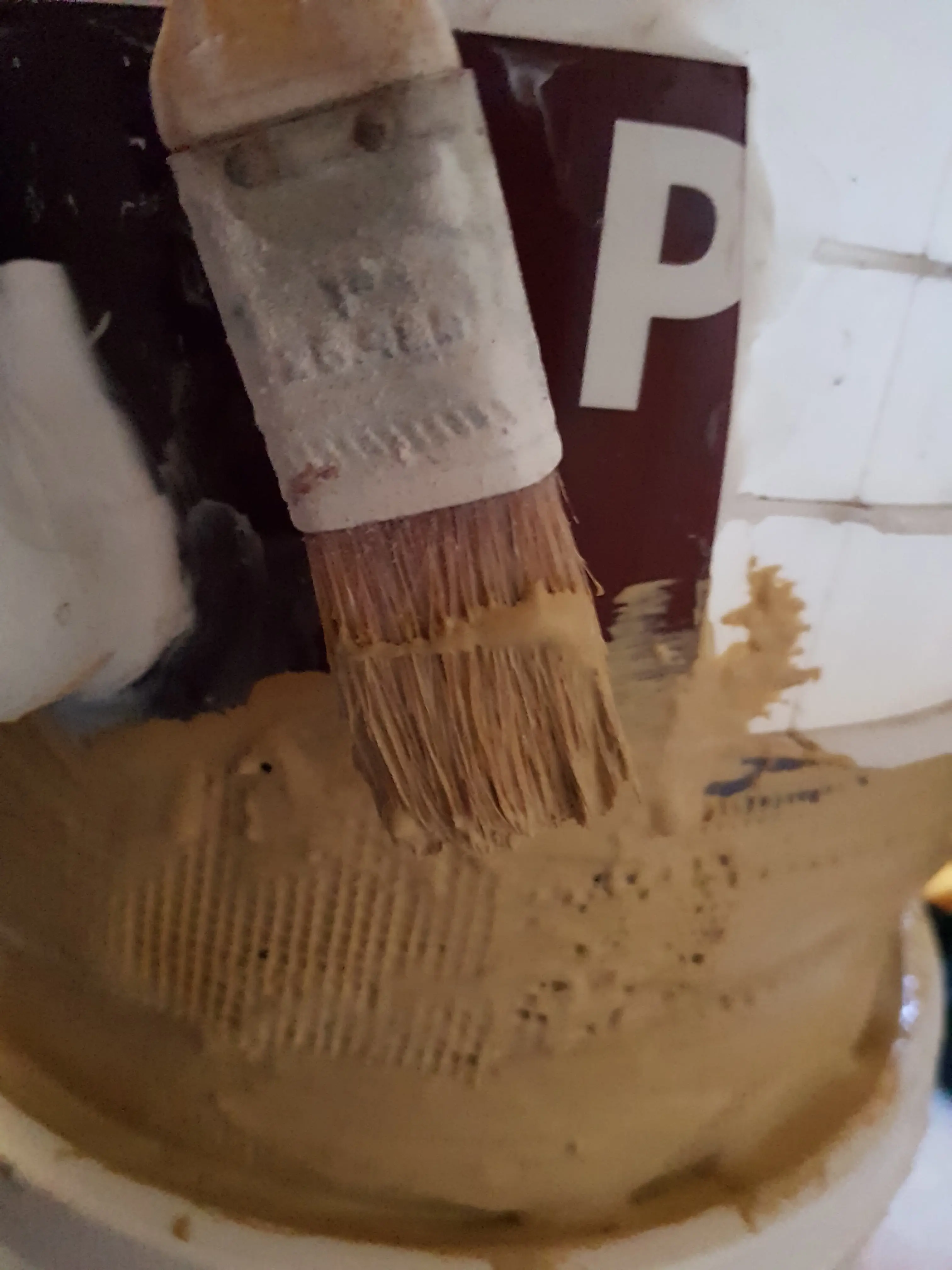

y sobre la fibra aplicamos un sellador vinilico polenta, no es epoxy pero para el caso sirve..:
y asi nos quedaria el monstruo masomenos:
y alguna certificada....
Despues de la segunda birra, y pensandolo mejor....:
lo tiramos a la bosta, patada y a la bolsa de residuos
compramos uno como la gente en internet....
y nos dedicamos a escaviar y taringuear que hace calor......
