Estimados lincezos y otras alimanias habitantes de taringa, me doy el lujo de hacerles un tutorial para que aprendan a ratonear como unos profesionales y se logren hacer una radio para el auto,
la moto, o un equipo de audio para la cueva o madriguera donde vivan....
Y DICE ASI:
Hace un tiempo me compre un autito...
Un glorioso Lada hecho en la madre Rusia
Asi pero un poco mas baqueteado....
Mas tipo asi sería:
y entre tantos pequeños detalles, una de las cosas que le sacaron antes de venderlo fue la radio, autoradio, stereo o como uds quieran llamarle...
entonces me dije a mi mismo:
asi que aprobechando mis escasos conocimientos de electrónica....
y la cantidad de tutoriales y demas disponibles que tenemos hoy en dia
decidí emprender mi busqueda por la radio semiperfecta
acá comienza el tutorial en si...
HERRAMIENTAS NECESARIAS:
-soldador de estaño
-estaño
-saber soldar estaño
-cables (si son de colores mejor)
-fuente de alimentacion que puede ser de pc o una bateria de 12 v
-algún parlante bueno en buen estado
(los de auto son de 4ohmios y los caseros generalmente de 8, los de auto te van a dar mas potencia...
- y lo mas mucho muy importante:
UNA AUTORRADIO!!! antes de que empiecen a lloover las denuncias... aclaro que tiene que ser una rota, osea en mi caso fui a un lugar donde hacen electricidad automotriz y manguié una radio... osea le dije "pibe, sera que tenes por ahi alguna radio rota de que hallan cambiado?" luego de su mirada de sorpresa y al reconocerme me dijo "si, oh gran maestro tus deseos son ordenes" y me trajo una ahi...
EL TEMA INTERESANTE....
la mayoria de las veces lo que se rompe en una radio es algun chip o alguna boludez...
lo que nosotros precisamos es lo que se llama SALIDA DE AUDIO
Las TDA7386 o PAL007A (que son lo mismo) son muy comunes en las radios PIONEER y tienen la particularidad de que (supuestamente) nos dan salida para 4 parlantes a 50W cada uno....(no es cierto, no llega con 12v pero con que de mas de 20 ya es un lujo) Y DE ESA MANERA PODES TENER UNA RADIO PIONEER COMO TODO UN CHETO
Ahora los pasos a seguir....
Una vez obtenida legalmente la radio...
-La abrimos y localizamos al TDA luego de desarmar la radio
-Van a ver al TDA tornillado al discipador de aluminio... pueden trabajar sobre la radio misma, pero yo recomiendo que con mucha paciencia lo desuelden patita por patita por si hay algo en corto en la radio y les arruina el invento...
(es bueno agregarle un poco de estaño a las patitas para desoldarlas mas rapido)
- una vez que lo sacan les queda mas o menos asi
-Ahora buscamos el DATASHEET de el TDA, en el caso de el mio es este:
http://www.st.com/content/ccc/resource/technical/document/datasheet/84/ee/17/a0/38/3d/43/4a/CD00000875.pdf/files/CD00000875.pdf/jcr:content/translations/en.CD00000875.pdf

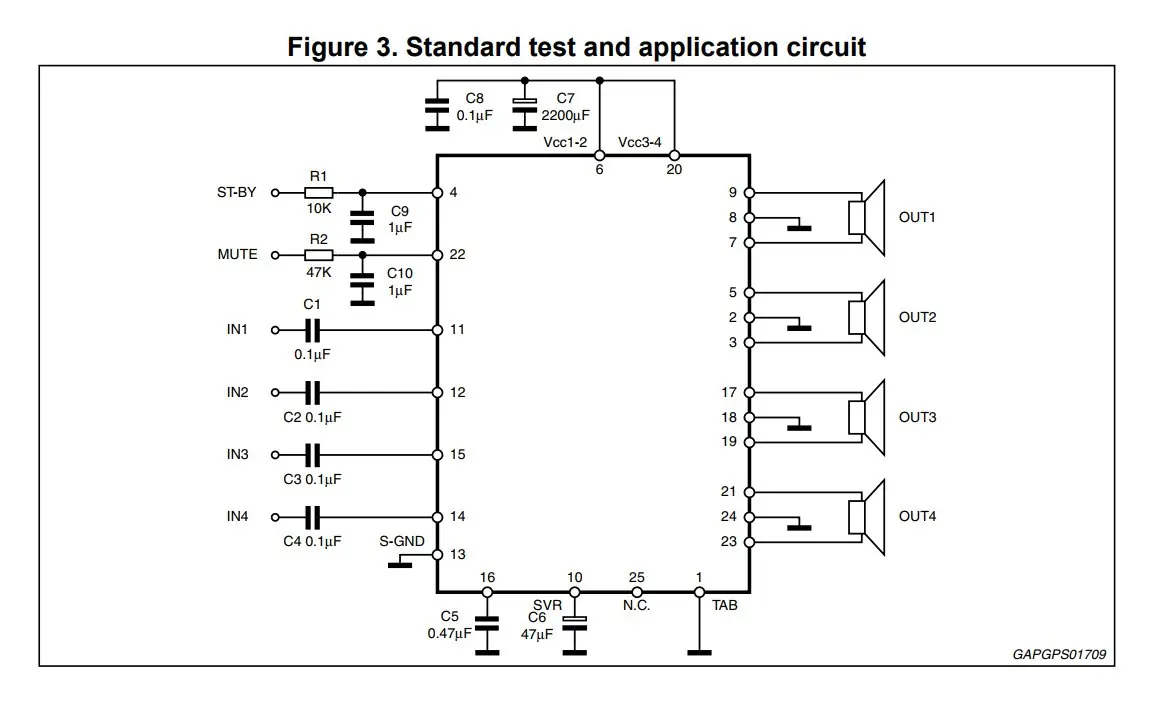

-Ahi buscan un esquema que va a ser similar a este:
EH AQUÍ LA EXPLICACIÓN DEL ESQUEMA:
Pin 1 TAB: Conexión a la placa metálica del circuito integrado, se conecta a negativo.
Pin 2 Negativo a salida de potencia (P2)
Pin 3 Salida de amplificador 2 (-)
Pin 4 Standby. Encendido a voltaje mayor de 3,5 voltios. Apagado a menos de 1,5 voltios.
Pin 5 Salida de amplificador 2 (+)
Pin 6 Positivo recomendado 14.4 voltios
Pin 7 Salida de amplificador 1 (-)
Pin 8 Negativo a salida de potencia (P1)
Pin 9 Salida de amplificador 1 (+)
Pin 10 SVR Capacitor 47 uF 16V a tierra.
Pin 11 Entrada de audio amplificador 1
Pin 12 Entrada de audio amplificador 2
Pin 13 S-Gnd conexión a tierra de audio (negativo, ver consideraciones ).
Pin 14 Entrada de audio amplificador 4
Pin 15 Entrada de audio amplificador 3
Pin 16 AC-Gnd capacitor 0,47uF a tierra.
Pin 17 Salida de amplificador 3 (+)
Pin 18 Negativo a salida de potencia (P3)
Pin 19 Salida de amplificador 3 (-)
Pin 20 Positivo recomendado 14.4 voltios
Pin 21 Salida de amplificador 4 (+)
Pin 22 Mute, Mudo a menos de 1,5 voltios, con sonido después de 3,5 voltios.
Pin 23 Salida de amplificador 4 (-)
Pin 24 Negativo a salida de potencia (P4)
Pin 25 Sin conexión
HE AQUI EL RESUMEN LVL 5 DE LO QUE ESTA ARRIBA
Tu fuente de alimentación te da 2 cables un positivo y un negativo y hay 12v de diferencia entre uno y otro, para lograr que esto funcione tenes que conectar al cable negativo el :
(y esto es aplicable a este TDA todo depende de el que tengas)
al negativo...
PIN 1
PIN 2
PIN 8
PIN 13
PIN 18
PIN 24
Y EL NEGATIVO DE LA ENTRADA DE AUDIO
si tu ficha de audio es una de estas:
el negativo es el que esta mas cerca del plastico.

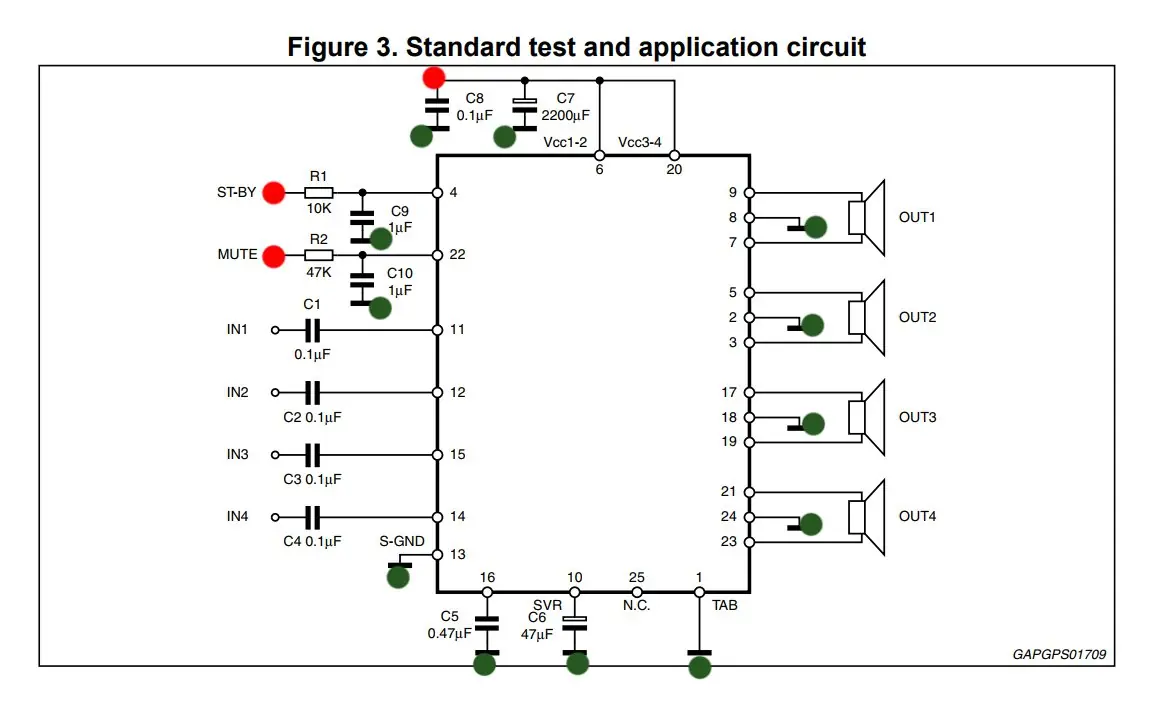

AHORA PARA HACERTELA MAS FACIL.. TE MARCO EN ROJO LAS PARTES QUE VAN CONECTADAS AL POSITIVO Y EN VERDE AL NEGATIVO Y LISTO
AHORA los componentes que te pide el circuito son estos:
(OJO! la parte blanca del condensador es el polo negativo, en el diagrama la parte blanca es el positivo)
todos estos componentes los pueden sacar de algun televisor viejo, alguna fuente de pc o de la misma radio que desarmaron...
Ustedes van a tener 3 cables para entrada de audio, uno que ya lo conectamos al engativo, los otros 2 ponen por ejemplo uno en el pin 11 y 15 y otro en el 12 y 14, osea los copian ya que dificilmente tengamos un cable que nos de 4 entradas de audio... si tienen bien por ustedes a mi no me interesa no me vengan a joder!
Una vez hecho esto... conectamos los parlantes y le damos play al celular o a lo que hallamos conectado el cable de entrada de audio y LISTO!!!!!

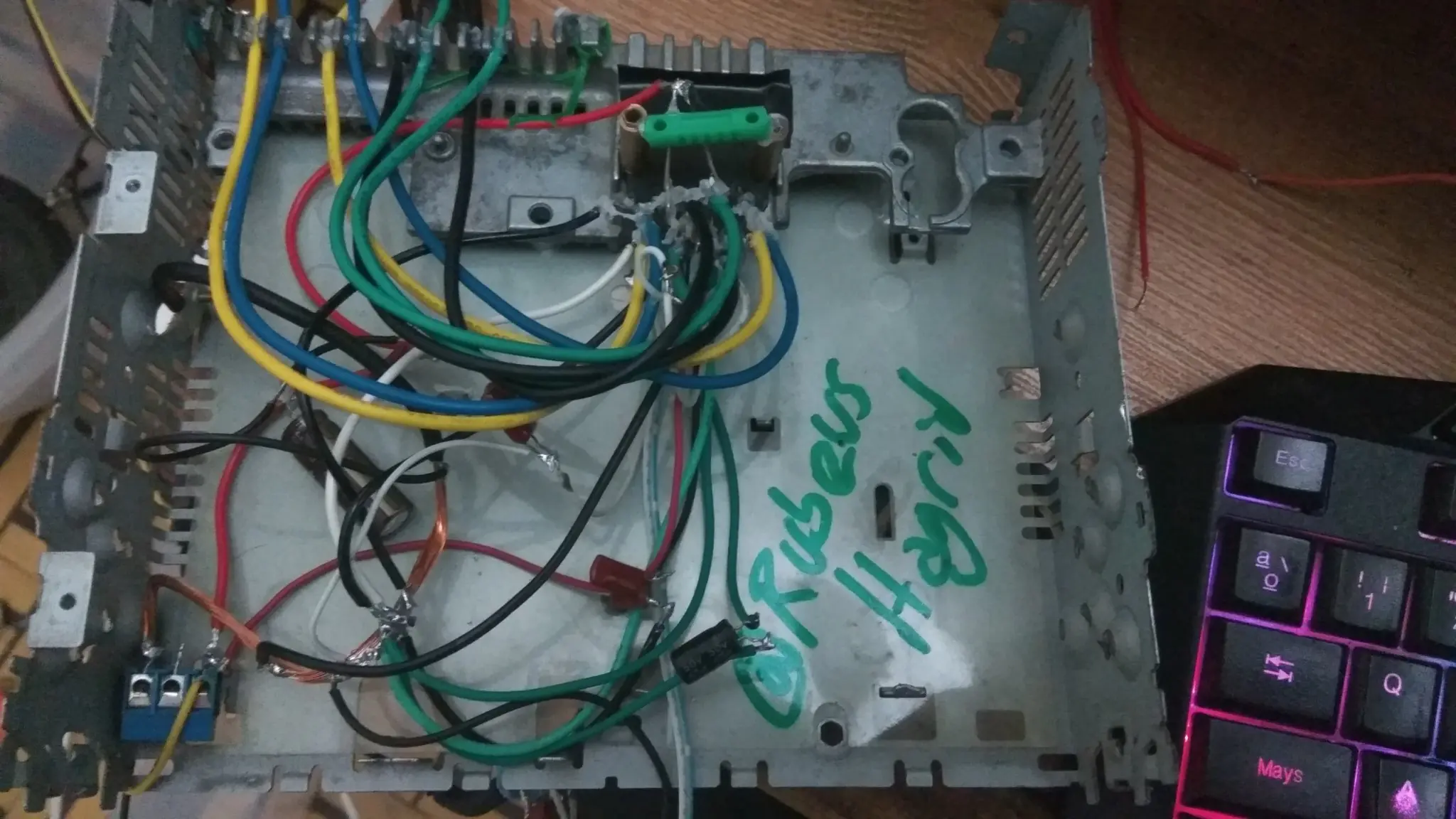

asi quedó la que hice:
(certificada y todo giles! no hago un video porque es al pedo...)
NO NO SOY FOTOGRAFO ASI QUE SI NO TE GUSTA TOMATELÁ! y prolijo por lo que verán tampoco, pero que me importa tengo radio, y asi quedó el auto despues de agregarselo
Eshpero que lesh aia gushtado eshte tutorial, no olviden dar laik y suscraib
y que sea top... digo...
LES MENTÍ HA HA ACÁ ESTA EL VIDEO
