Debido a la gran aprobacion de mi post "Te enseño electricidad domiciliaria básica, pasa lince" las recomendaciones y comentarios afirmando la util informacion brindada, decidi hacer una segunda parte y porque no, una tercera parte si es de utilidad para los linces de aqui.
Aqui el link del anterior post:
Como dije antes, muchas veces requerimos meter mano en cosas electricas, ya sea para solucionar un inconveniente en nuestra casa o echar una mano a alguien siendo esta una linda forma de especializarse en algo tan demandado en la actualidad. Asi que este post sera de ayuda a los virgos de esta pagina que quieran aprender electricidad domiciliaria.
NOTA 1: Semanas atras subi este post sin darme cuenta que estaba plagado de errores o malas explicaciones. Como estuve ocupado lo borre directamente del celular y quedo en la nada. Corregi dichos errores.
NOTA 2: El post tratara de ser lo mas sencillo posible, asi que obviare por momentos lenguaje formal debido a que no nos caracterizamos por tan amantes de la lectura, menos en este tiempo
NOTA 3: No me hago cargo si sos tan boludo y te lastimas al meter mano en los cables, usa tu sentido común y segui las advertencias que doy.
NOTA 4: El post es exclusivamente para instalaciones domiciliarias, básicas y sencillas, no vayas a hacerte el Ingeniero eléctrico solo por saber lo basico, para eso seguí leyendo o toma un curso de algo si deveras te gusta o interesa.
"Tengo 2 luces y quiero encender las con una sola llave"
La famosa llave de 2 puntos que como su nombre lo dice trata de 2 teclas para encender 2 fotos, un circuito muy simple a realizar el cual se debe tener presente que hay 3 cables fundamentales en este circuito como se a visto en el post anterior.
-FASE
-NEUTRO
-RETORNO
Es simple como se ve, mandamos NEUTRO a uno de los focos el cual tambien ira al otro foco y la FASE a una de las teclas y con un pequeño puente a la otra.
Y los RETORNOS a sus llaves correspondientes.
El dibujo es simple y facil de entender
NOTA: También puede hacerse que una sola llave encienda 2 focos.
"Quiero que mi foco se encienda con 2 llaves"
Es muy comun que en una casa, se requiera de la a veces denominada llave de pasillo. La cual consiste en una boca de luz la cual se puede encender mediante 2 llaves, por razones obvias de sentido comun, una llava mas alejada de otra. El conexionado puede parecer tedioso para algunos pero es facil si se esta atento al trabajo.
Asi como lo ven es simple. NEUTRO al foco y FASE a la llave que tendra auxiliar o puente a la otra tanto en la fase como en el RETORNO.
El RETORNO sale del foco, y va a una de las llaves que de ahi un auxiliar o puente ira a la otra.
NOTA: Este circuito se requiere de un cierto largo de cable ya que es usado generalmente para cortar distancia a la hora de encender una luz, ejemplo una escalera la cual encientes del primer piso y a la vez puedes apagarla o encenderla de arriba.
"¿Algo facil para determinar si mis tomacorrientes funcionan?"
Esto es algo increiblemente sencillo y util, lo cual esta al alcance todos y lo unico que necesitas una vez hecho, es tener cuidado a la hora de usarlo.
Armas un floron y un foco el cual conectas los 2 cables, la FASE y el NEUTRO lo cual serviran a la hora de conectar al tomacorrientes que quieras probar y si enciende sin problema es porque el tomacorriente funciona.
NOTA: Lo ideal es que en el extremo, conectes los cables a un pequeño enchuque y listo, se puede con los cables expuestos pero no es del todo seguro.
"Quiero poner un aire acondicionado ¿Que debo hacer?"
Para empezar, no se sobre instalacion de aires o siendo especifico el trabajo a realizar y su correspondiente mantenimiento. Pero se todo sobre su instalacion el sentido electrico y si compras uno debes tener en cuenta lo siguiente.
-Datos de placa
-Circuito a usar
-Tomacorrientes

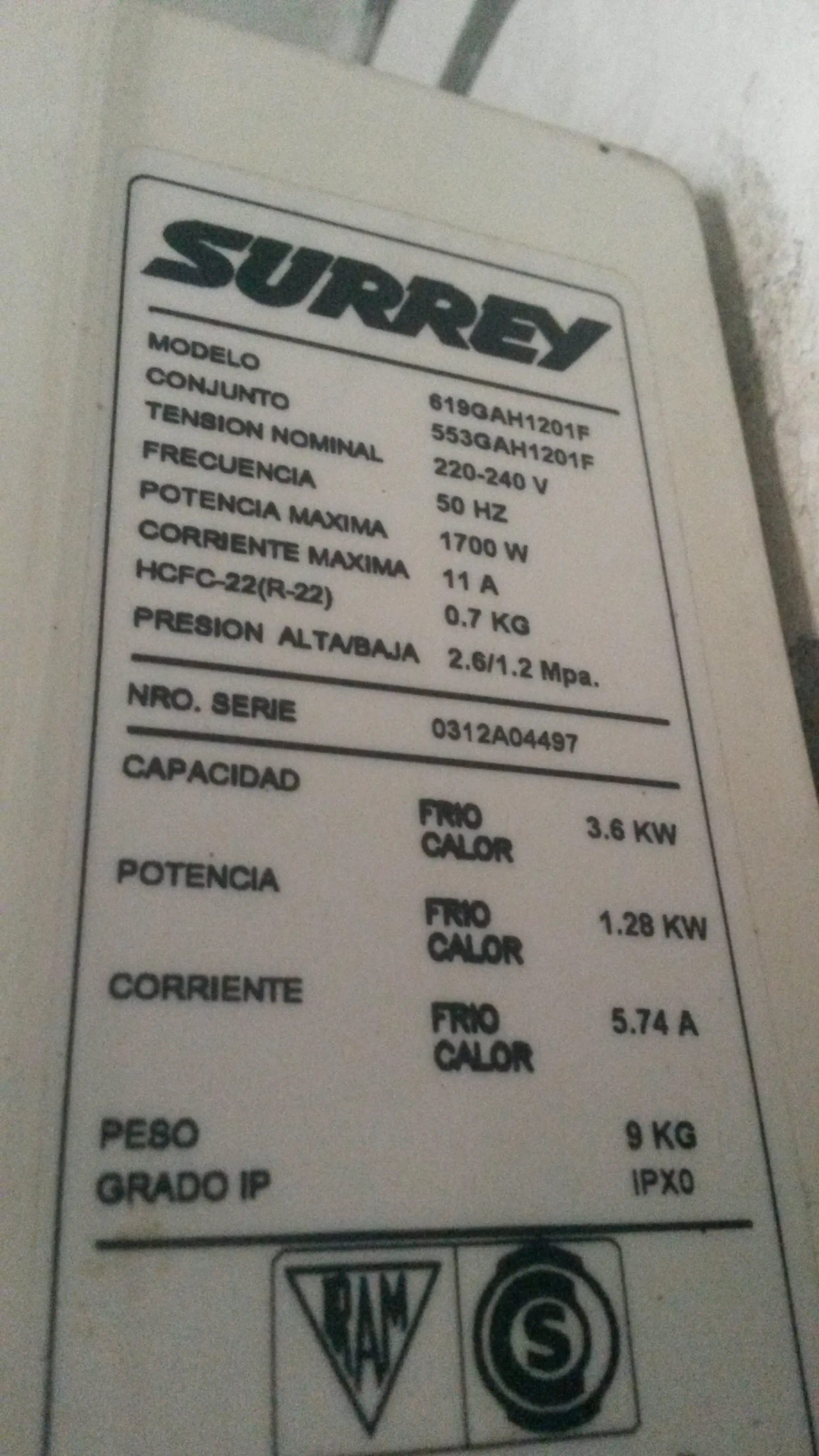

Los datos de placa son la informacion y caracteristica mecanica electrica del mismo. Dichos datos nos permite conocer el modelo, saber su potencia, consumo, tension nominal, corriente en frio o en calor, corriente maxima etc. Lo cual es importante.
Es muy importante por no decir primordial saber los datos de placa a la hora de hacer el correspondiente circuito para un aire.
Este dibujo esta ejemplificado, podemos ver que la termica protege el tomacorriente que usara el aire acondicionado. Dicha termica viene alimentada de un circuito ya existente (el tomacorrientes).
Pero se recomienda, sobre todo en la planificacion ordenada que el circuito de un aire debe ser individual, en palabras mas simples, EL AIRE DEBE CONTAR CON SU PROPIA TERMICA Y CIRCUITO, siendo esta la forma mas segura de proteger y hacer el mantenimiento contra cualquier imprevisto.
Y el tomacorrientes a usar debe ser especial, hecho para aguantar altas corrientes, lo ideal es comprar siempre un tomacorrientes especial mejor dicho, aquellos que esten preparados para aguantar corrientes altas, simplemente pidan en la casa de electricidad donde compren, un tomacorrientes para aire acondicionado (muchas veces es el que soporta hasta 20 A).

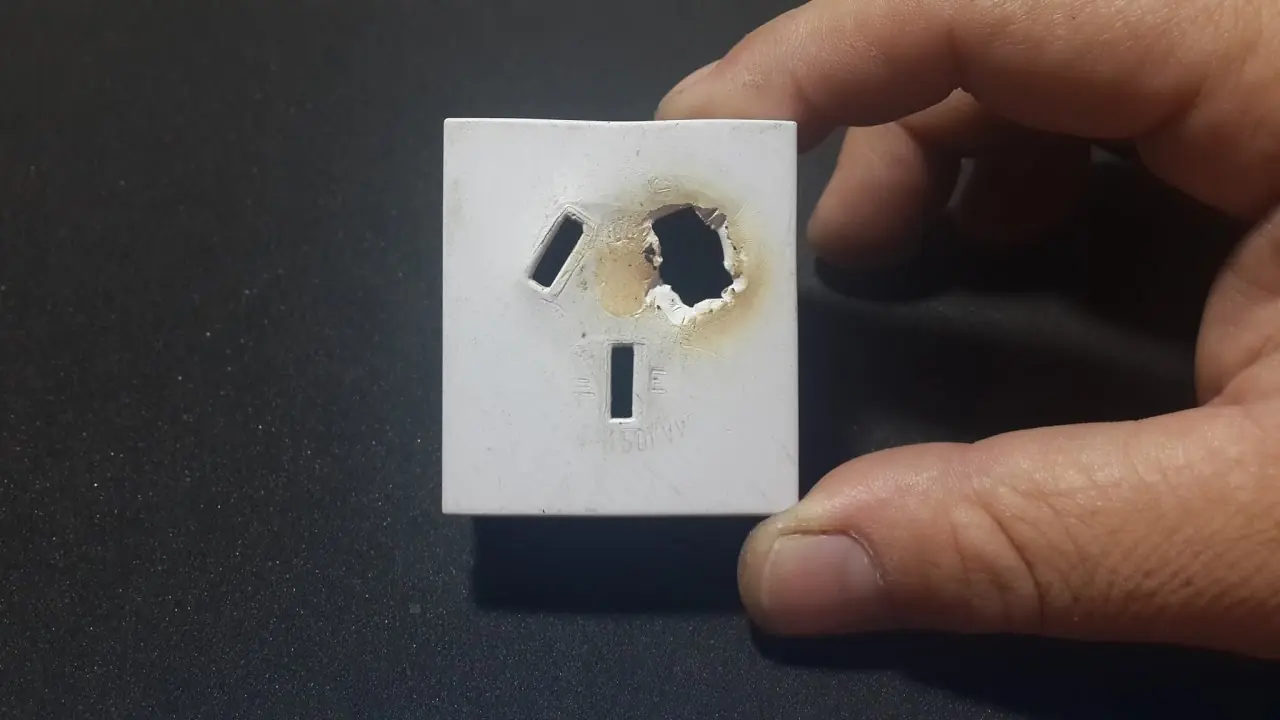

Si compras un tomacorrientes que no sea capaz de aguantar eso podria sobrecalentarse causando problemas.
NOTA: Este trabajo dependerá mucho de saber manejar un tablero. O sea sacas una termica individual que sera para el aire y alimentara un circuito, nada mas que eso. Pero si queres hacerlo como se ve en el dibujo, hacelo.
"Quiero ampliar mi casa pero necesito otro tablero"
Aqui tenes algo elemental a la hora de la instalaciones domiciliarias. La ampliacion electrica, y podes hacerlos de distintas maneras dependiendo que es lo que necesitas hacer.
Para empezar necesitas primero conocer la acometida, la cual son los cables de alimentacion que vienen de nuestro medidor exterior y entrar al domicilio siendo lo mas comun en las casa, la instalacion MONOFASICA (Una fase y un neutro).
Como dije antes, al ser monofásica son 2 cables FASE y NEUTRO y que estos son los que iran al tablero de nuestra casa. Y empezamos a ver el tema en cuestion:
Al tener otro tablero por obvias razones necesitamos los 2 cables y podemos hacerlo de la siguiente manera.
-Empalmar la acometida para un tablero exterior.
Empalmar la acometida como su nombre lo indica, tenemos nuestra propia extension que ira para realizar un tablero nuevo, en este caso lo refiriendonos a uno exterior. Lo que debemos hacer es cortar la luz desde el medidor exterior SI O SI HAY QUE CORTAR DESDE AFUERA.
Y empezamos a trabajar con los cables, hacemos el empalme en ambos cables y tenemos nuestra nueva alimentacion que ira a un tablero exterior.
Hay que recordar la conexion del tablero domiciliario, que al final de esta seccion se mostrara.
-Empalmar aguas arriba del disyuntor del tablero principal
Este metodo es mas estetico que al anterior mostrado, pero exactamente igual al otro solo que se trabajara desde dentro del tablero principal. Como sabemos o lo que llegaste a ver, los cables FASE y NEUTRO entran por arriba de la termica o el disyuntor, siendo este cable exactamente lo mismo al que cuelga para entrar a tu casa.
Si puedes apreciar en la foto de este tablero, ves hecho con Paint, un empalme en el cable Celeste y el Rojo, estos iran hacia arriba donde se conectaran a un disyuntor de otro tablero en un segundo piso
Esta forma de trabajar sacando los cables desde el tablero principal es util a la hora de ampliar o electrificar una casa de 2 pisos. Muchas veces para no sobrecargar una instalacion, se crea otro tablero, y en un segundo piso puede que se tengan muchas cosas. Por lo tanto no viene mal un tablero extra en el hogar.

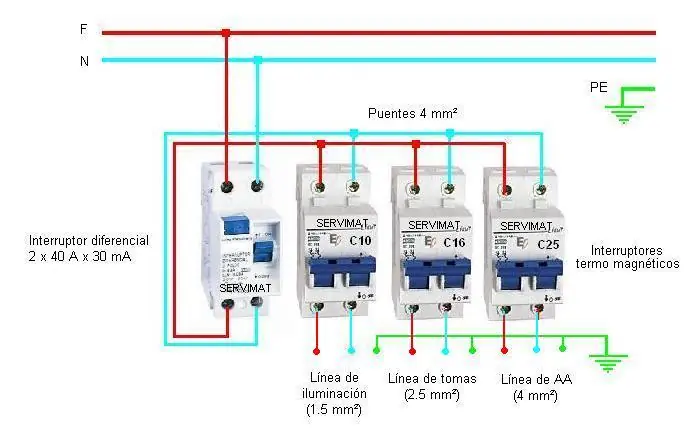

Para refrescar la mente, un tablero domiciliario estándar y como hacer las conexiones
Como pueden ver, aqui esta bien explicado con detalle la conexion de un tablero domiciliario, repitan esto en otro tablero que quieran realizar.
NOTA: NO SE OLVIDEN QUE AL HACER EL EMPALME EN LA ACOMETIDA, CORTEN DESDE LA TERMICA DEL MEDIDOR EXTERIOR, SE VAN A MATAR SI NO LO HACEN.
NOTA 2: Ambas formas son correctas para realizar otro tablero, elijan la que ustedes quieran pero ambas deben realizarse con la termica del medidor exterior desactivada.
NOTA 3: No solo puedes llevar un tablero exterior o para un segundo piso, si sos un taringuero que se va a vivir al fondo del terreno de tus viejos, podes hacer tu propio tablero mediante las 2 formas explicadas en el post.
Y eso es todo por ahora un post super basico de alguno de los trabajos y casos mas comunes los cuales podes necesitar ayuda. Quizas haga una parte 3 dependiendo que tan valorado sea este post.
Si tenes alguna duda, comenta y quizas te ayude
