Desde hace unos meses venía rondando este aparatito por mi cabeza.
Hoy me decidí y lo hice, no sin unos cuantos errores en el camino.
Se trata de un calibre de Fibonacci, una herramienta que pretende medir y transportar distancias conservando la relacion que estipula la serie del mismo nombre.
Tiene dos funciones principales, una, la que yo llamo posterior, es la de medir y corroborar estas relaciones en graficos o en obras de arte, distancias que se insinuan al ojo pero que precisan de una herramienta para su confirmacion, y la otra, la anterior, la que más interes me despierta, que nos ayuda, sabiendo acerca de los valores que se corresponden a una anatomia armoniosa, a apuntalar dibujos anatomicos endebles y dudosos.
Sin más introducciones, manos a la obra.
- Primero tomé unos pedazos de carton que sobraron de un proyecto anterior.

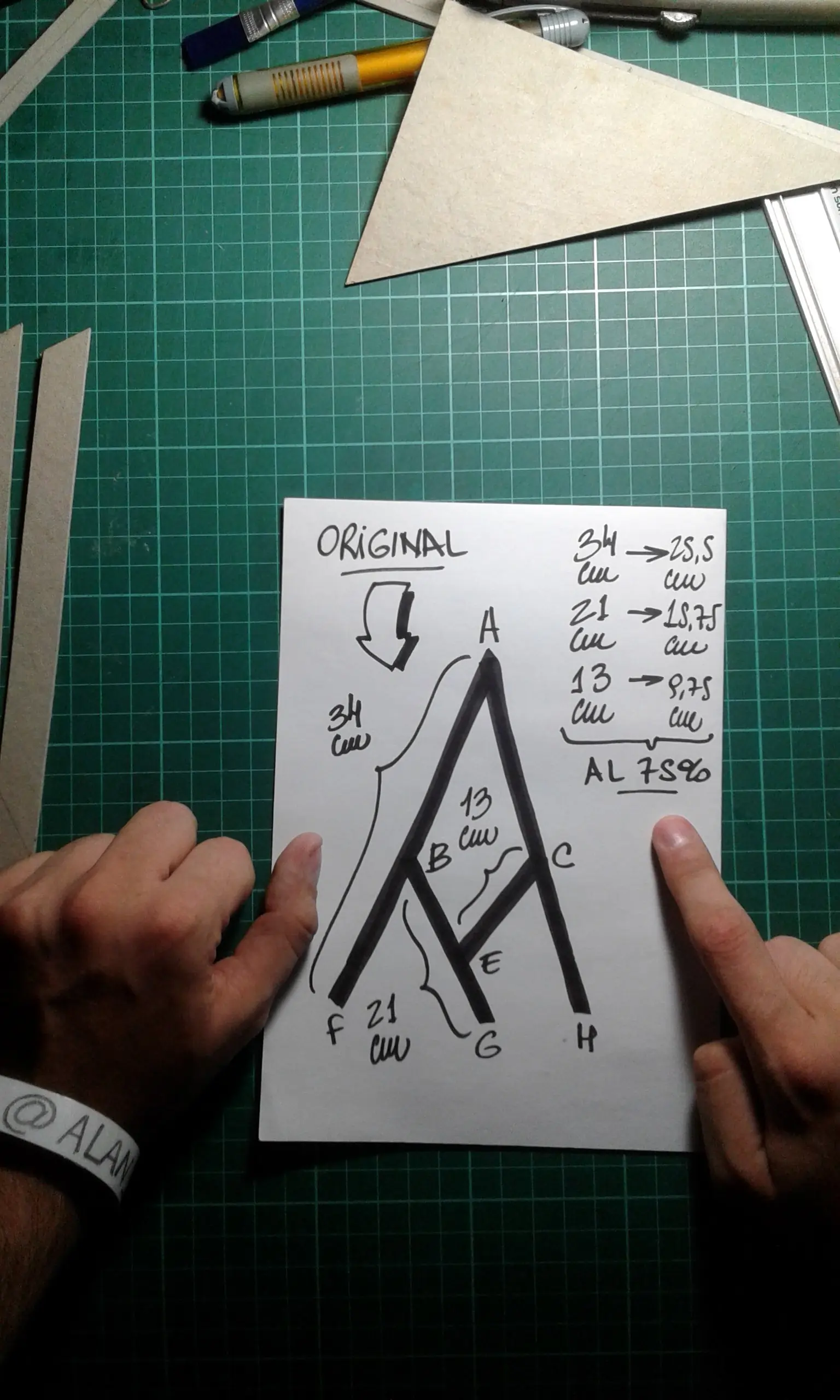

- Busqué un "molde" de los valores que debería tener cada listón.
- Adapté los valores por regla de tres simple a las dimensiones del cartón del que disponía.

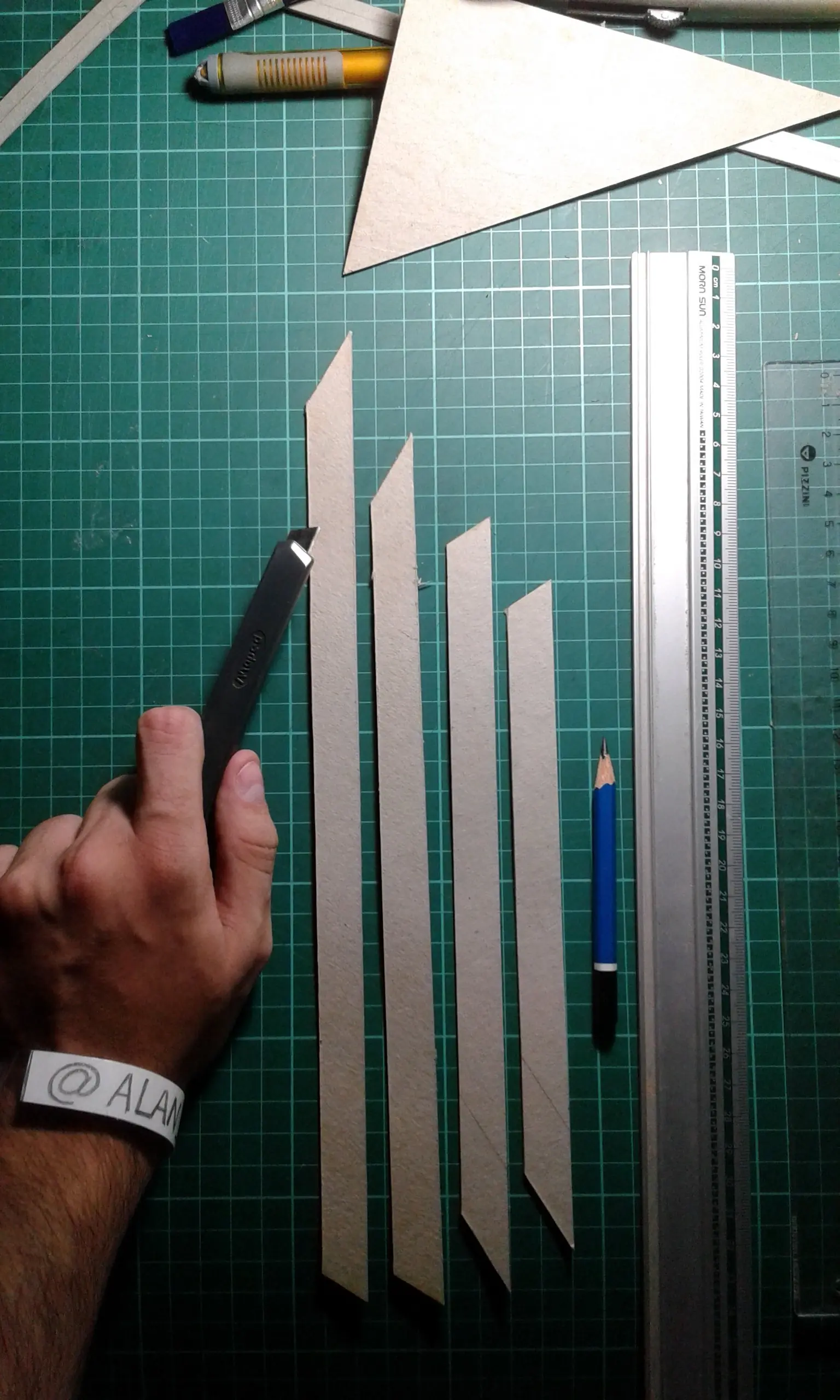

- Corté los listones

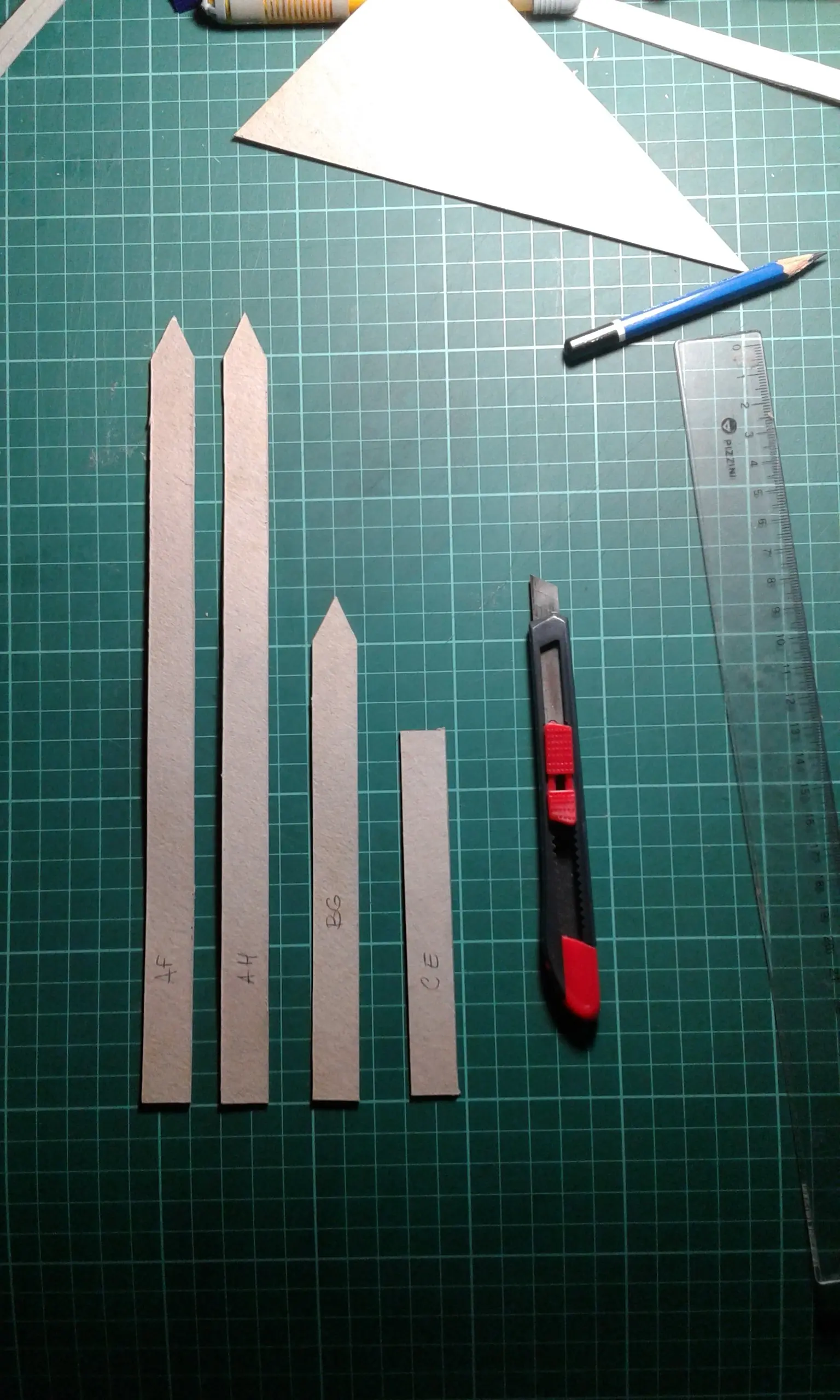

- Tomé las medidas y corté las formas definitivas.
- Compré unos broches/clavijas mariposa.

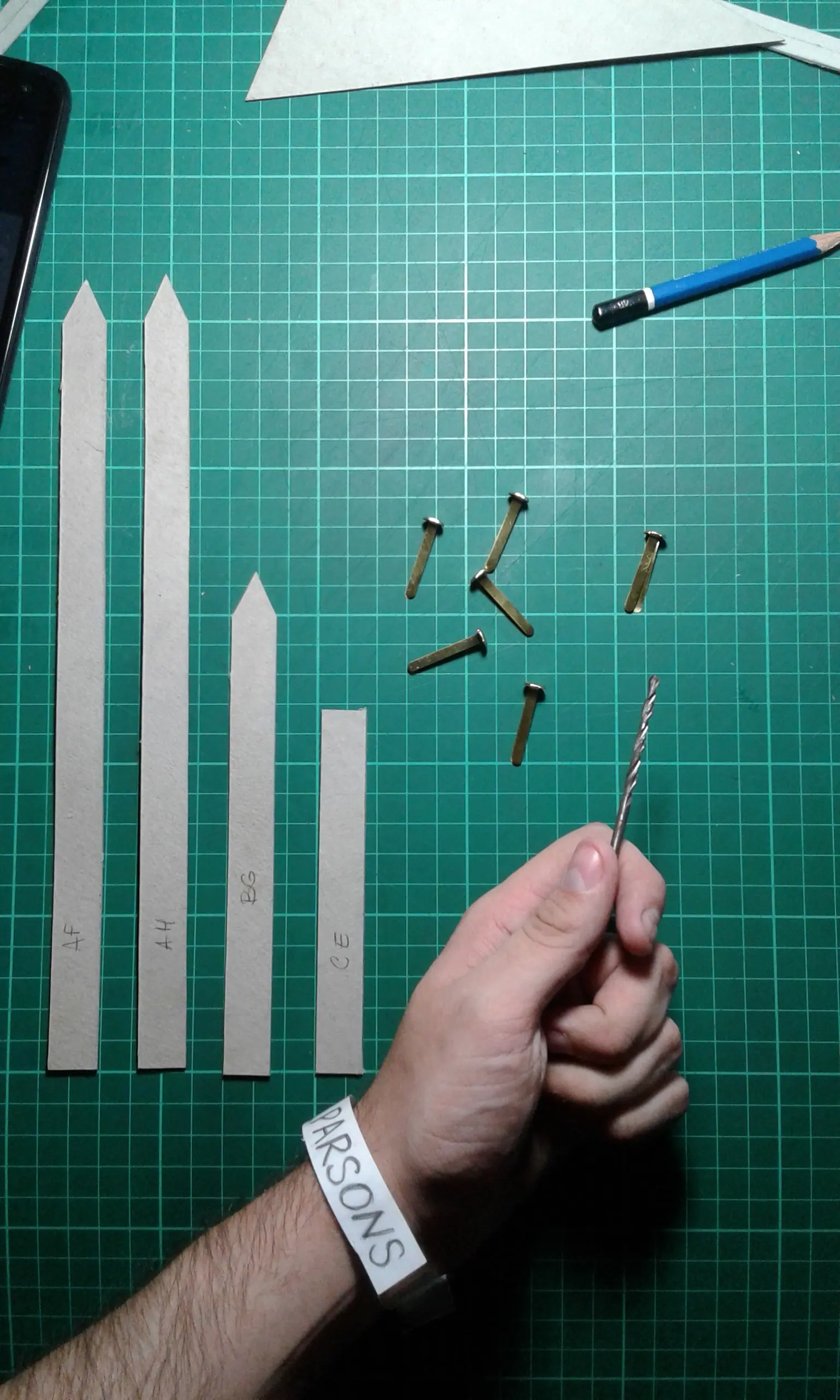

- Busqué entre las mechas que tengo la que más se pareciera al ancho de las patitas del broche mariposa y me puse a agujerear.
- La opcion ideal hubiera sido una agujereadora de oficina pero no la usé por los siguientes motivos
a) Sería complicado estimar con precisión donde caería el agujero para una herramienta que (se supone) es de precisión.
b) No tengo una agujereadora de oficina.
Asi que hice un trabajo un poco más engorroso.

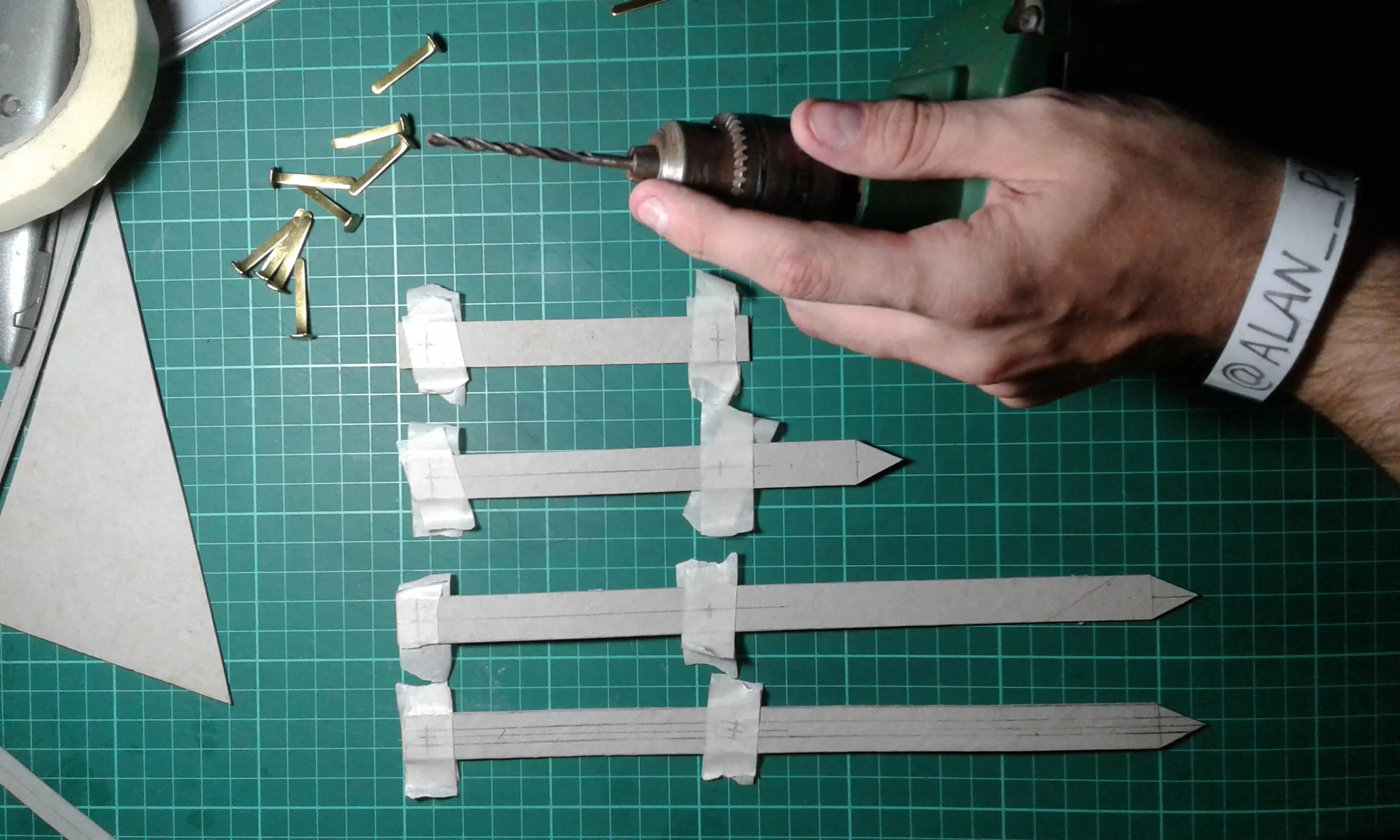

Primero puse cinta de enmascarar (que previamente pegué en un jean o una remera, para que pierda un poco de pegamento y no se lleve consigo un pedazo de carton al momento de despegarla)
Despues perforé

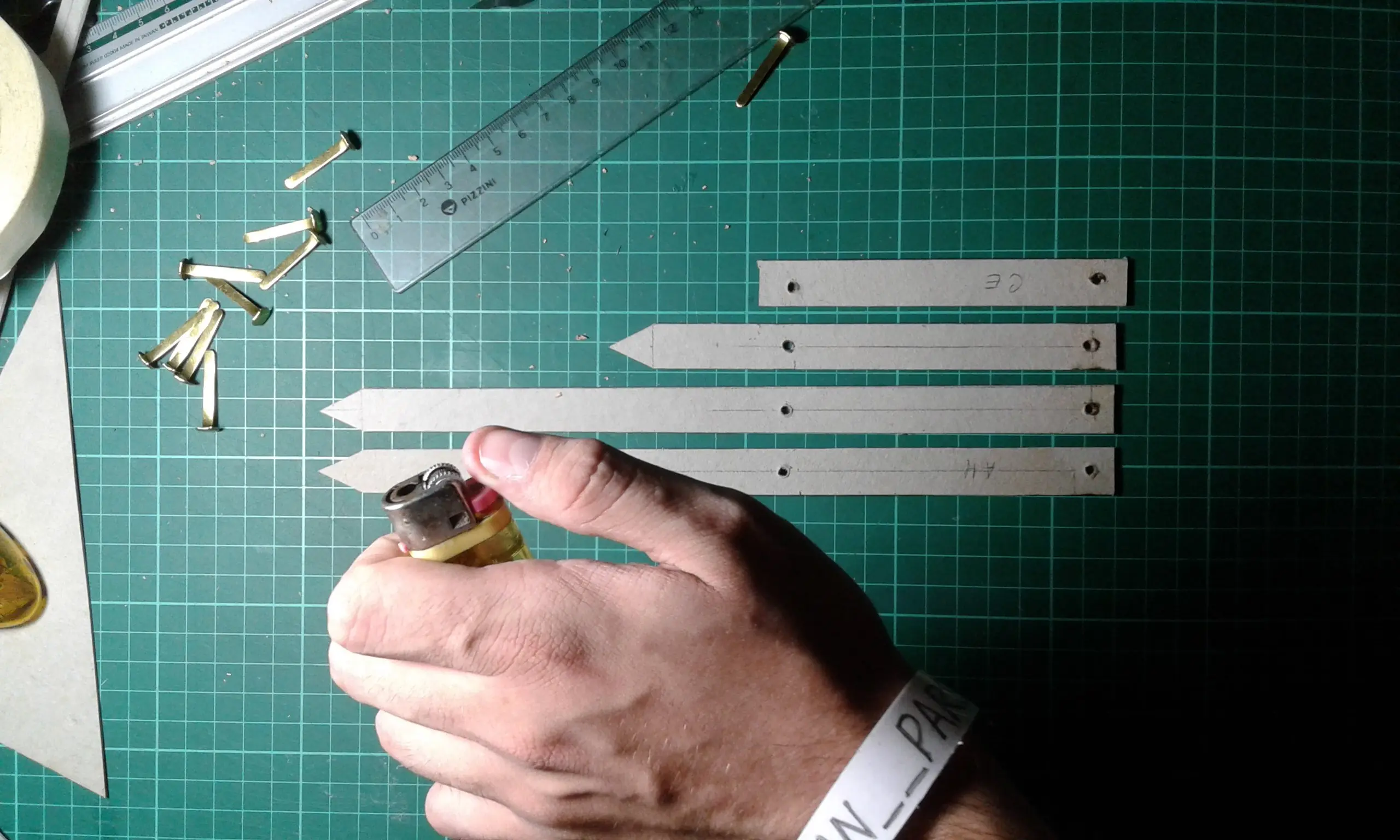

Ya con el carton perforado y con un poco de pelusa producto del paso de la mecha pasé alrededor del agujero un encendedor prendido para quemar los restos molestos que pudieran complicar la movilidad de la clavija.

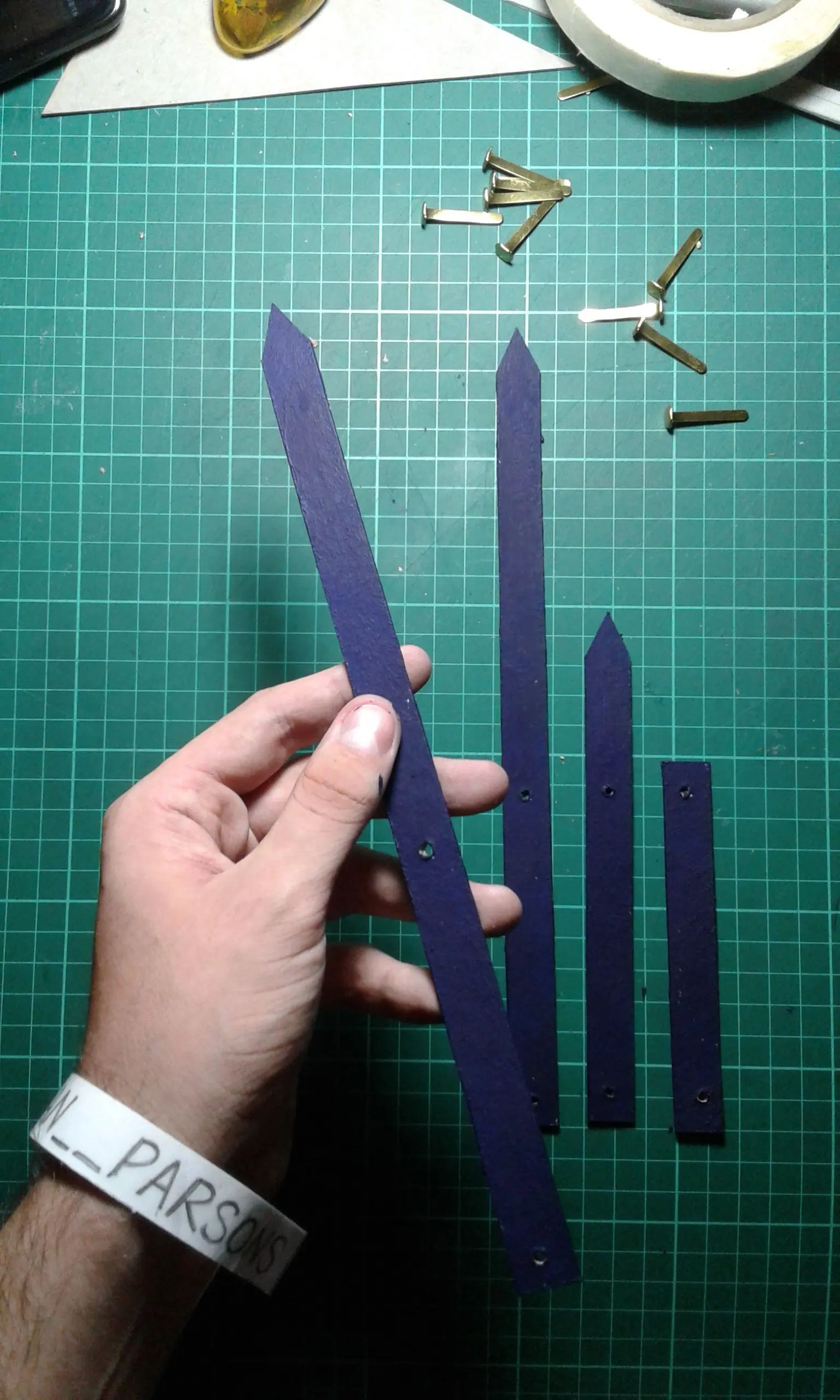

Terminada esta etapa le di una mano de acrílico Azul Talo

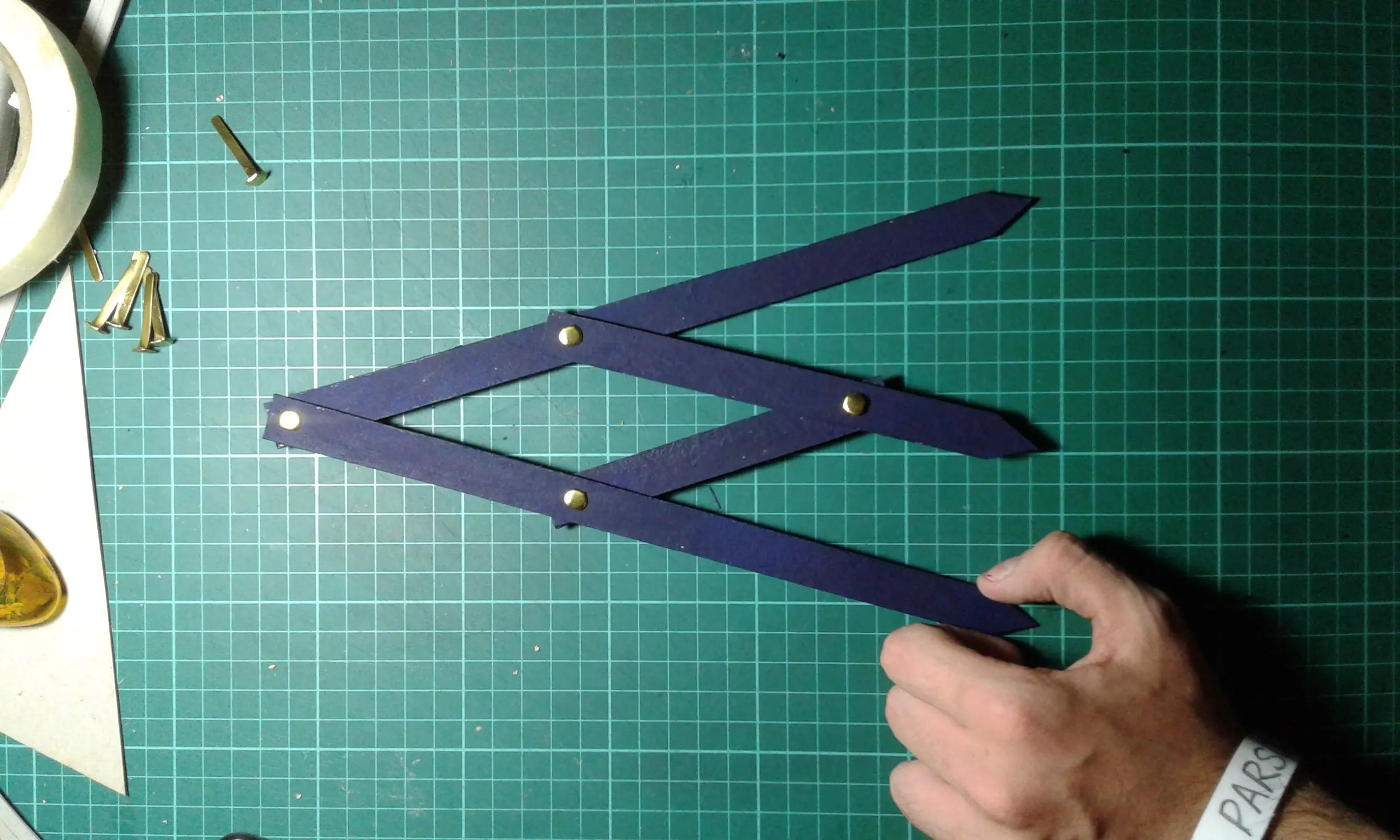

Inserté las clavijas y con una pinza hice un rulito con cada una de las patitas en la parte trasera... y listo!

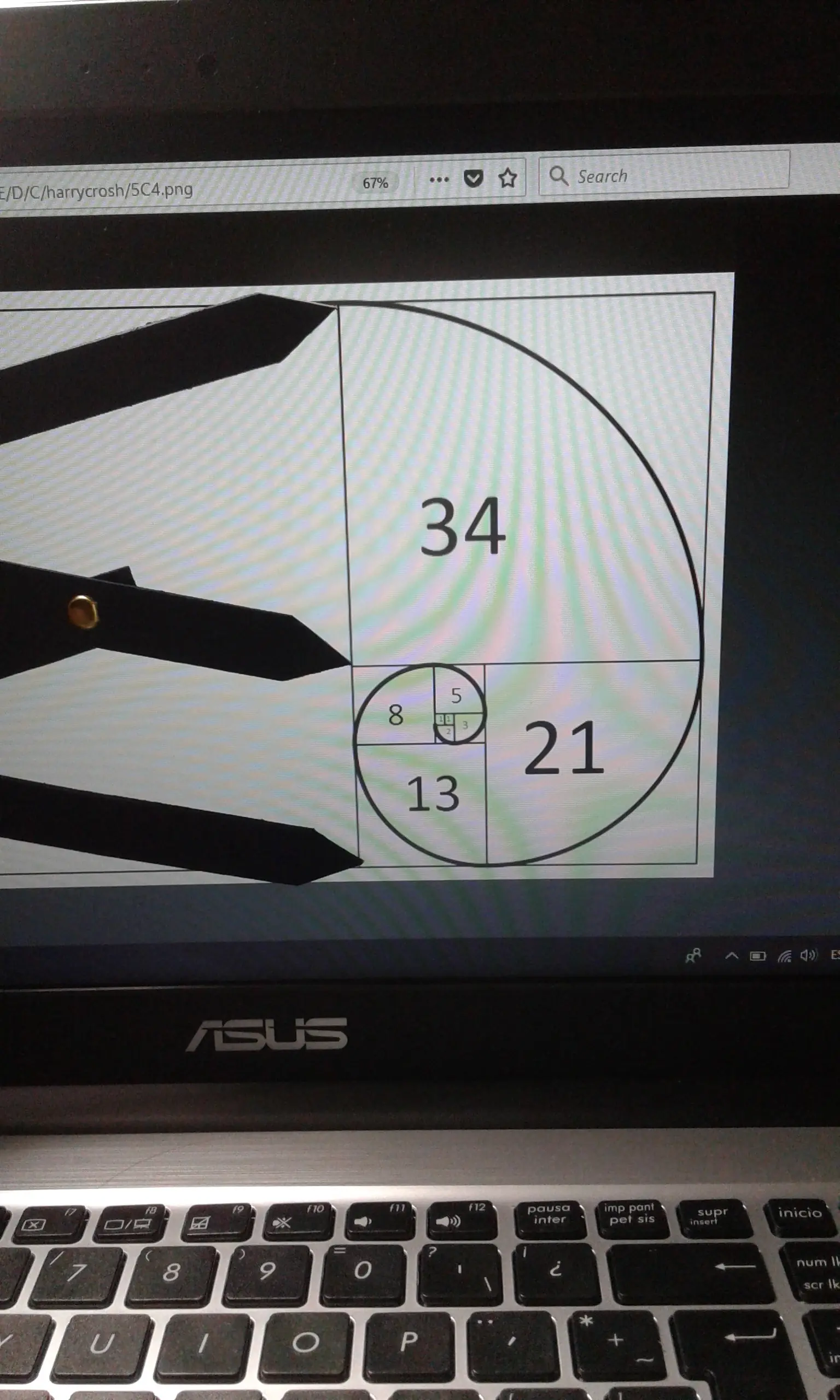

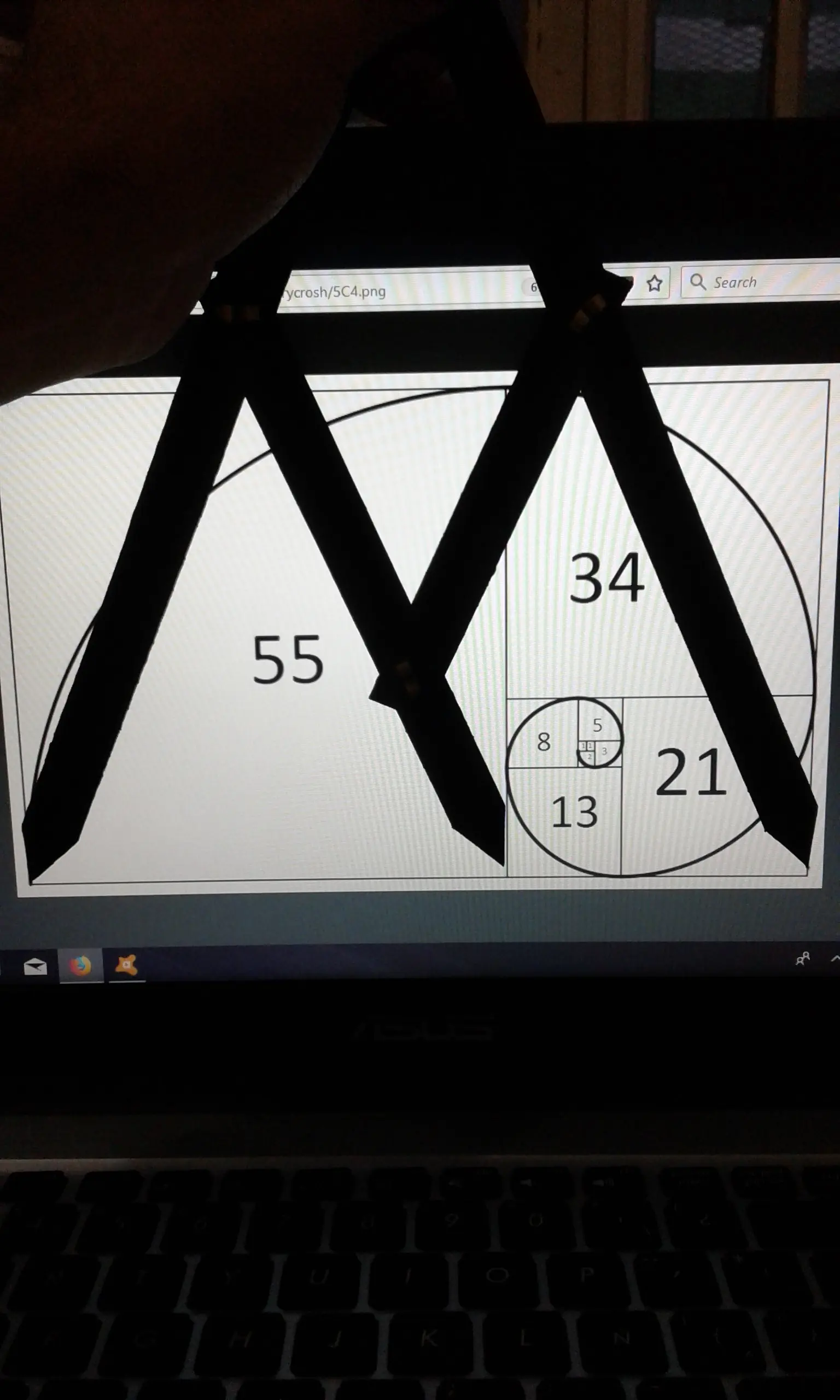

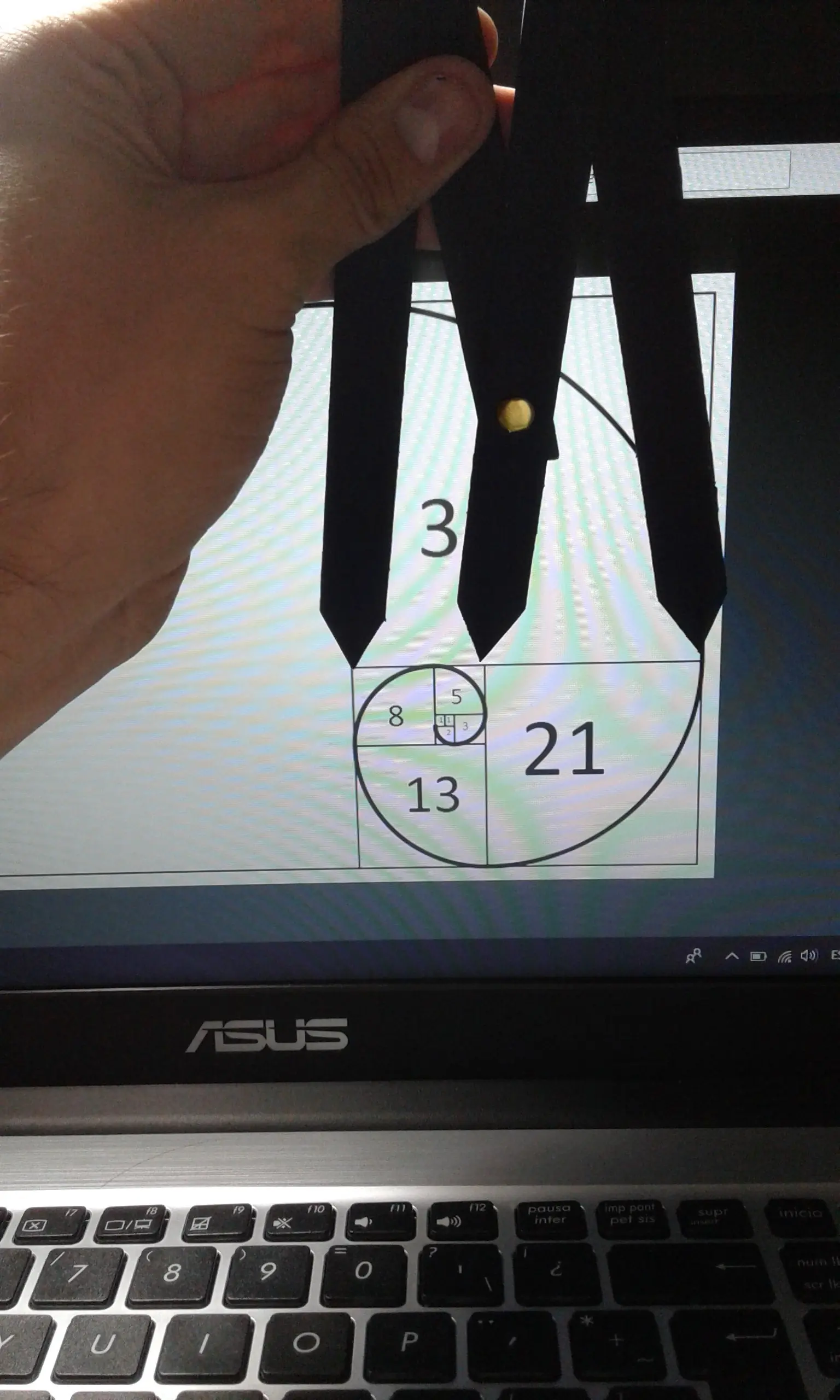

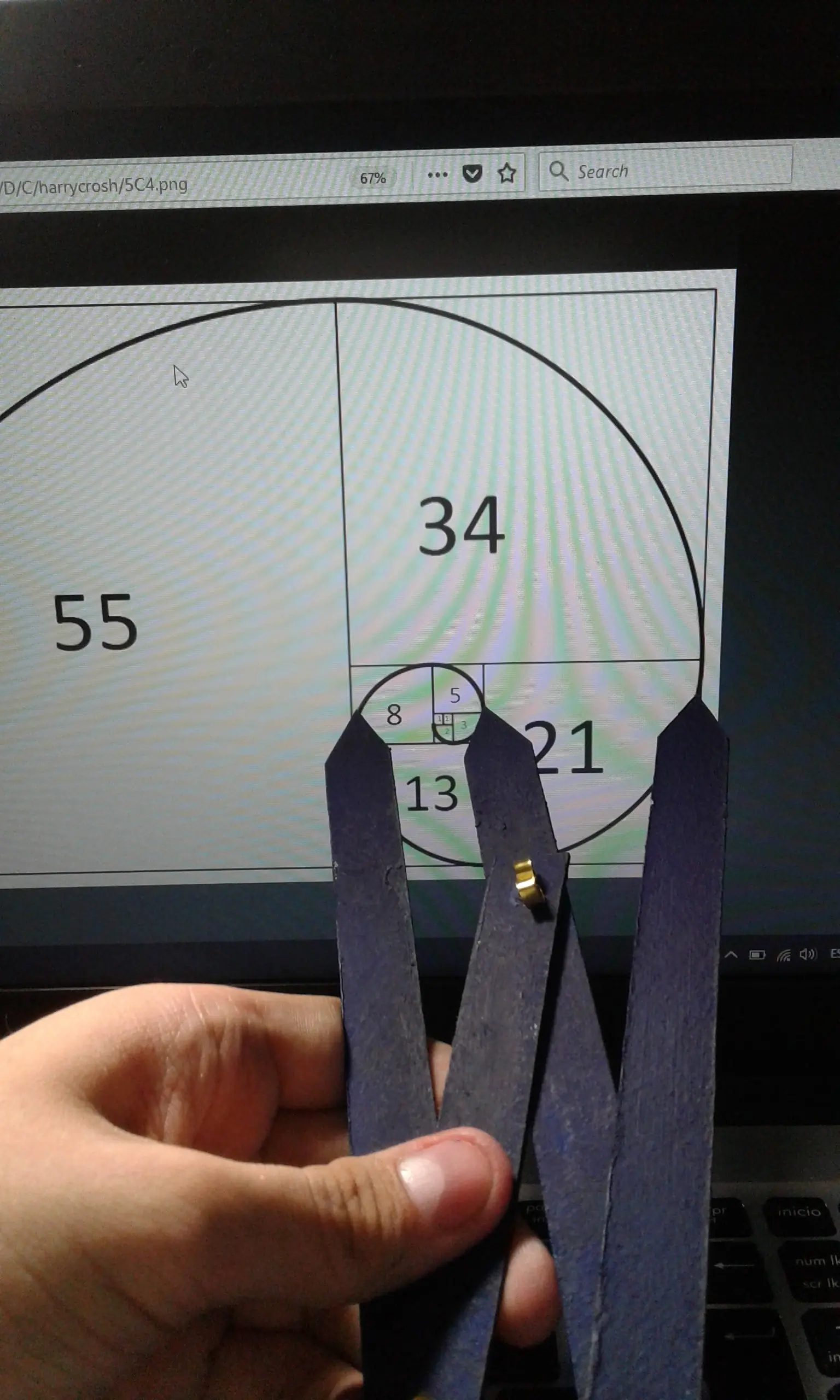

A continuación un par de pruebas del calibre con una imagen de la espiral de Fibonacci.
El video que sigue ilustra lo que comenté en un primer momento sobre anatomía
Como conclusión puedo decir que no estoy del todo contento con el resultado, pero como una hipotesis ad hoc creo que se debe a lo innoble del material. Ya va a haber oportunidad de hacer uno nuevo, mejor y con otros materiales.
Hasta la próxima!
