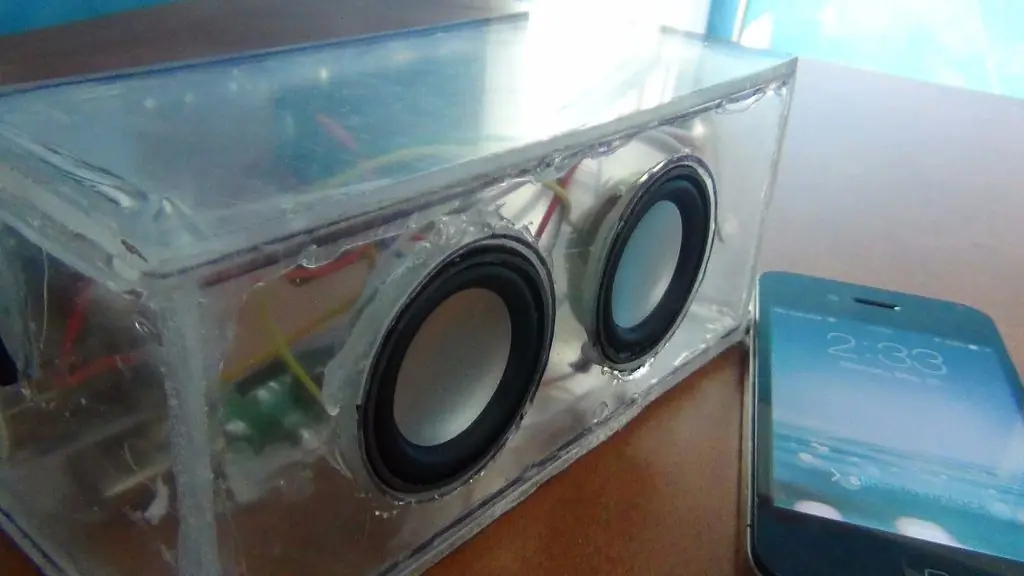

Hoy te enseñaré a construir un altavoz Bluetooth. Es extremadamente fácil de hacer y es ideal para cualquier persona que aprenda electrónica. La mejor parte es que no necesitas ninguna experiencia pasada con electrónica. Este proyecto es excelente para practicar tus habilidades de soldadura (la mía claramente necesita trabajo) y es muy divertido de usar.
¡Comencé este proyecto después de que un vecino cercano arrojara una pieza de acrílico perfectamente buena! ¿Quién hace eso? De todos modos, volví a conectar la hoja en el recinto de un altavoz. Si no tiene una pieza de acrílico, puede comprar algunos en línea si lo desea.
Características del altavoz
¡Alcance de Bluetooth de 30metros!
¡Larga duración de la batería!
Recargable!
¡Audio alto!
Muy barato de hacer!
Ver a través de la caja!
¡Vamos a empezar!

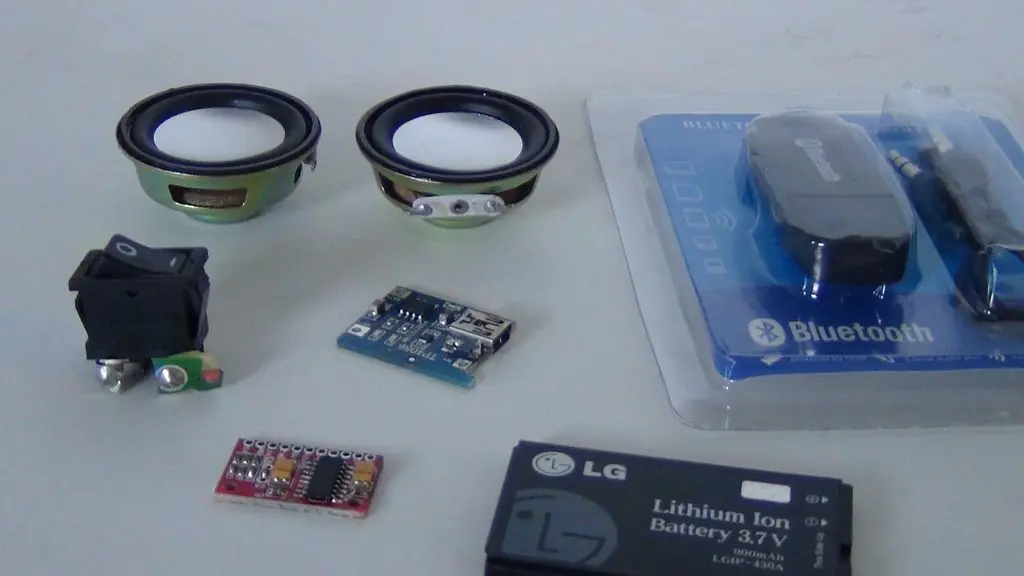

Paso 1: ¡Componentes!
- Hoja acrílica: opcional
- Módulo USB Bluetooth: Esto es increíble. ¡Además es barato!
- Módulo cargador Micro usb 5V 1A: ¡Muy barato, y viene con dos!
- Amplificador de 3W: me encantan estas cosas.
- 2 Altavoces 3W 4Ω: También podría usar dos parlantes de 8Ω, sería un sonido más claro, pero a costa de un volumen más bajo.
- Batería de litio de 3.7V: aquí es donde el proyecto podría ser costoso. Para eso volvi a conectar una batería vieja del teléfono, podrías hacer lo mismo o comprar en Amazon.
- Interruptor: reciclado
Una vez que haya ordenado sus partes, entonces viene la parte aburrida ... esperar a que lleguen los productos, y si no quieres esperar puedes intentar buscar los componentes en tu ciudad, así te ahorras un poco de tiempo
Paso 2: cortar acrílico
¡Ahora corta tu caja de acrílico!

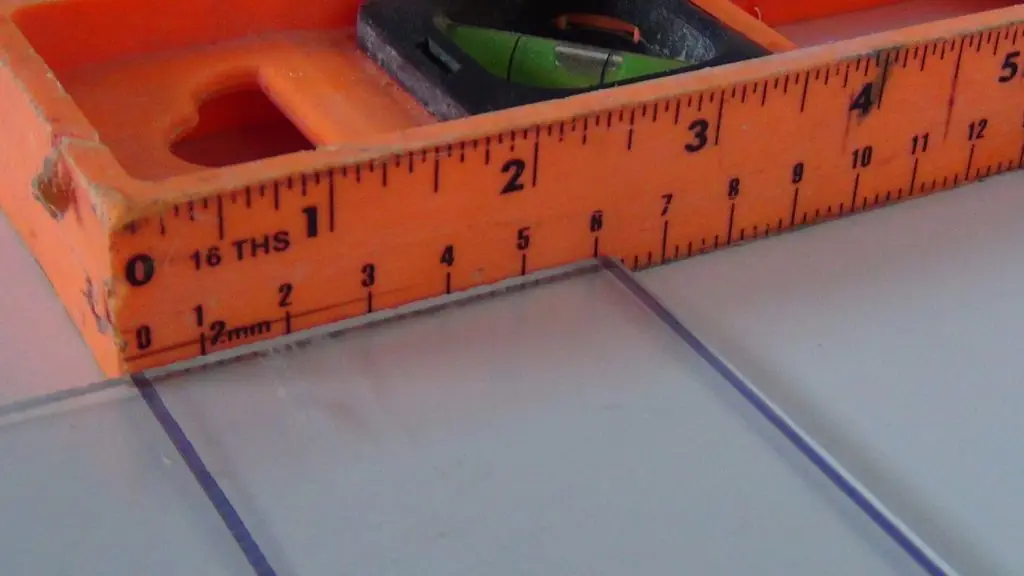

Utilicé una regla para cortar el acrílico en rectángulos

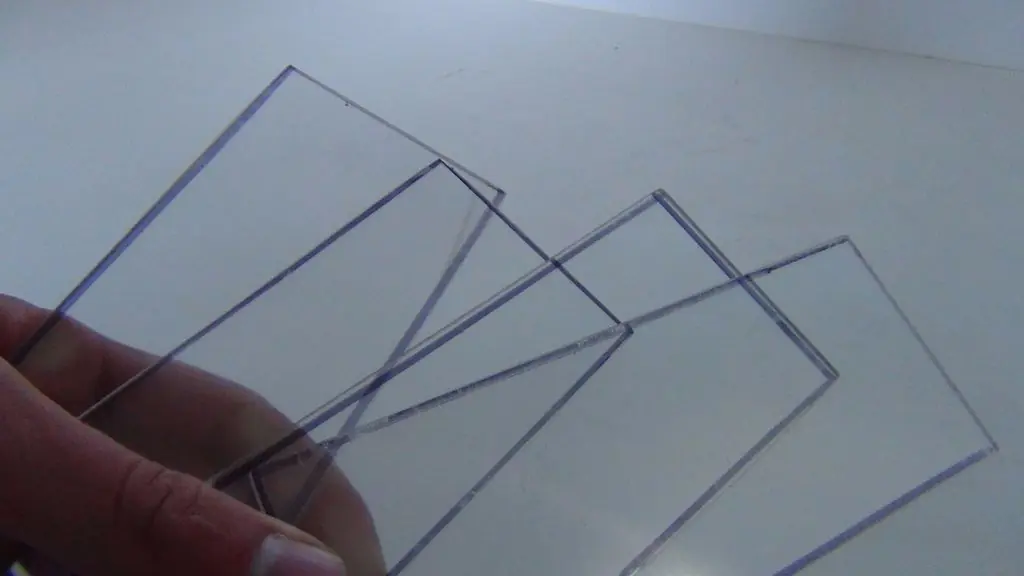

El tamaño de tu caja dependerá del tamaño o de tus parlantes, pero para mí las dimensiones que utilicé fueron:
6x15 cm (Cuatro rectángulos) y
6x6.5 cm (Dos cuadrados)
¡Ahora para pegarlo!

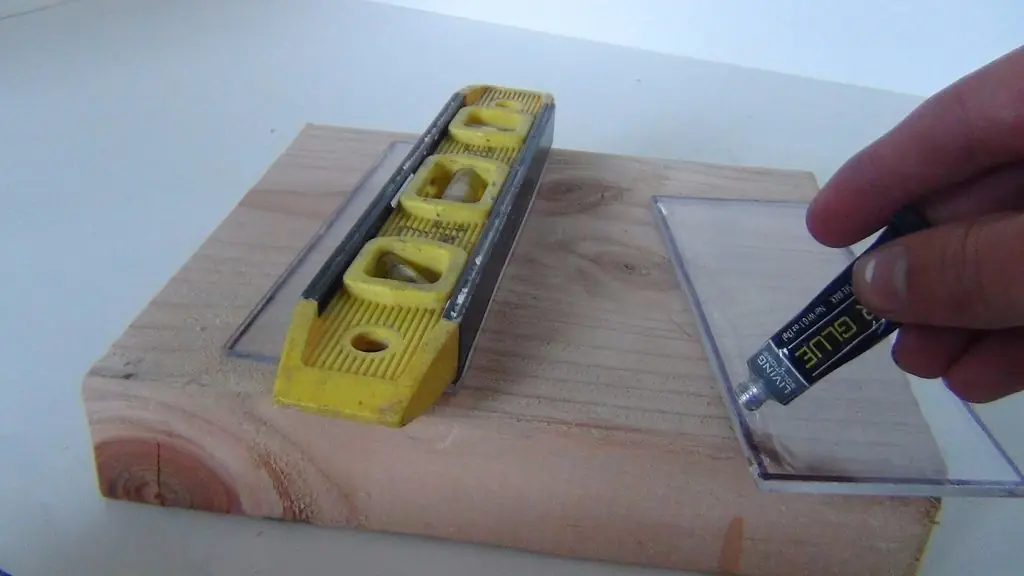

Paso 3: ¡Pegado del acrílico!
¡Ahora es el momento de unir las piezas

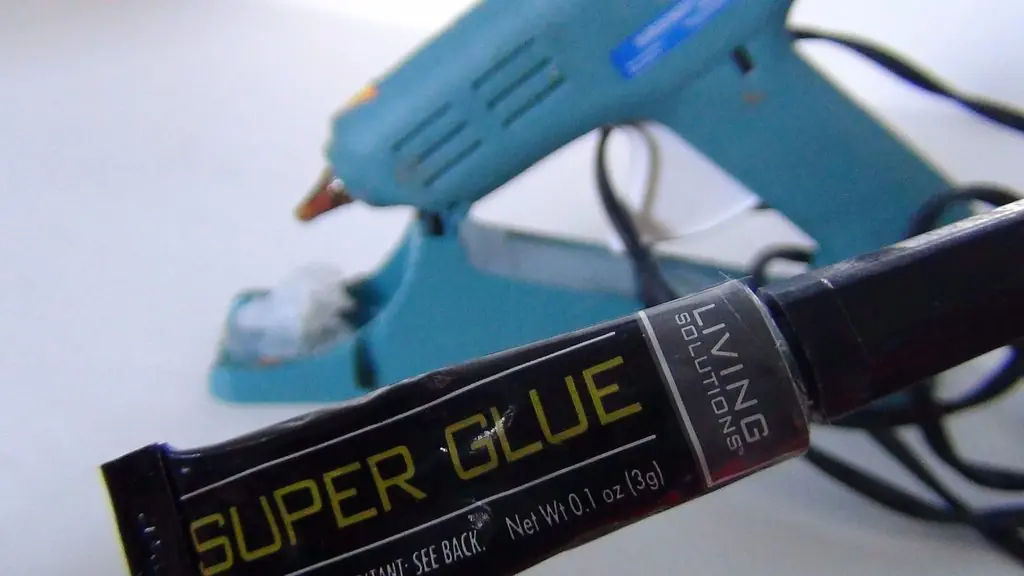

Puedes usar cola caliente o pegamento, ambos funcionan extremadamente bien.
Solo asegúrate de pegar exactamente a 90 grados. ¡No quieres ensuciar con superglue!

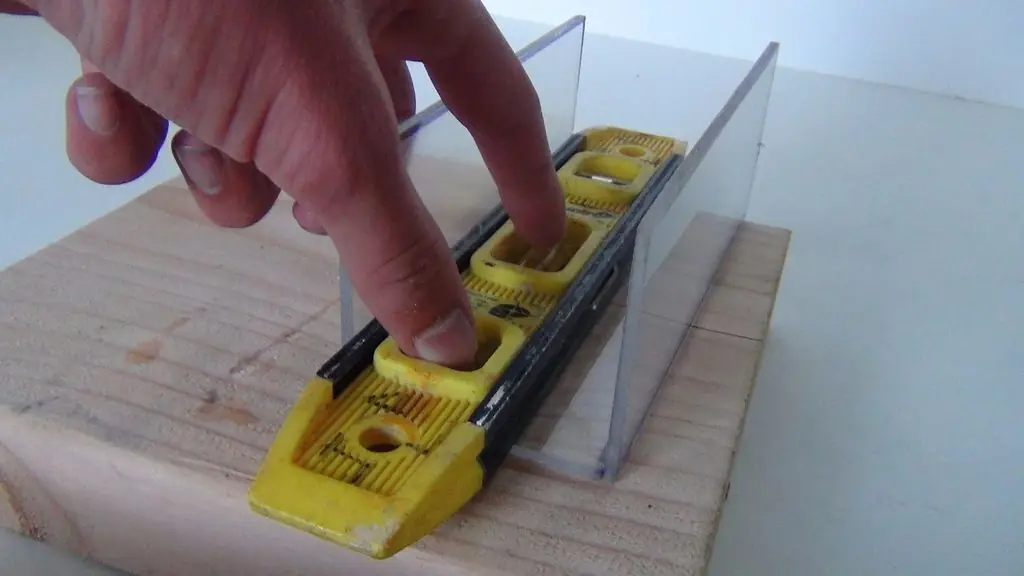

Use un borde recto o una regla grande para ayudarlo a pegarlo en su lugar.

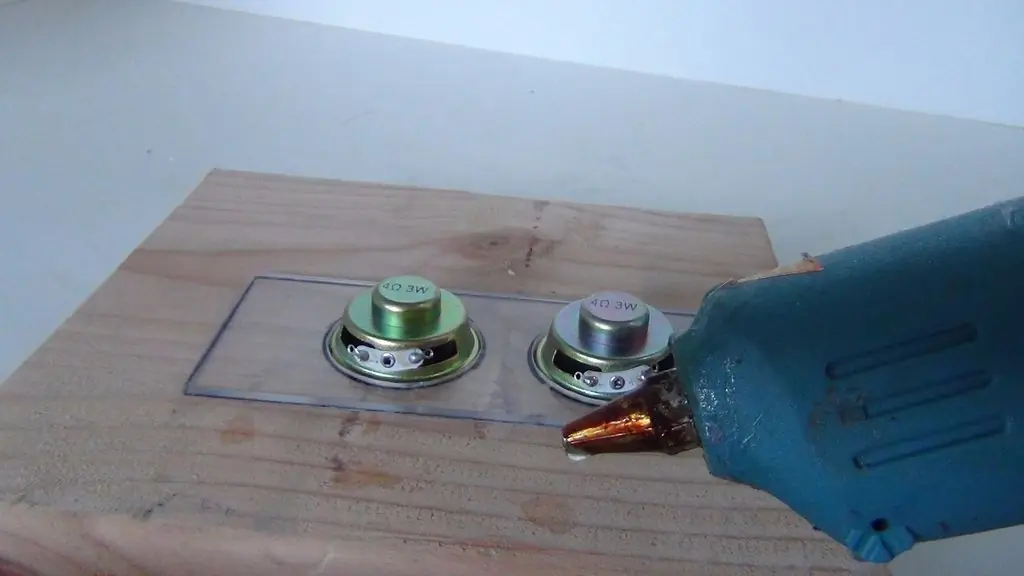

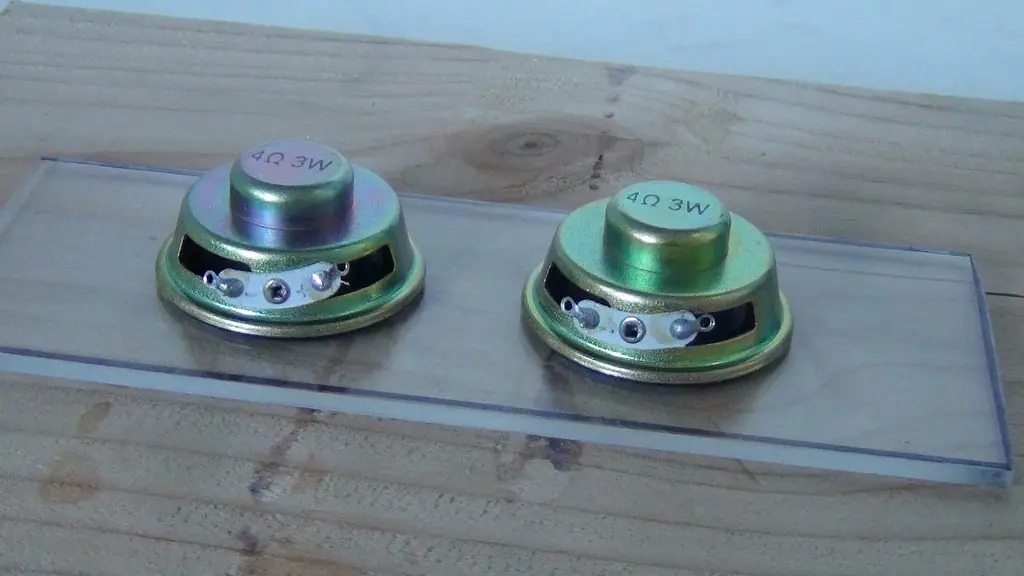

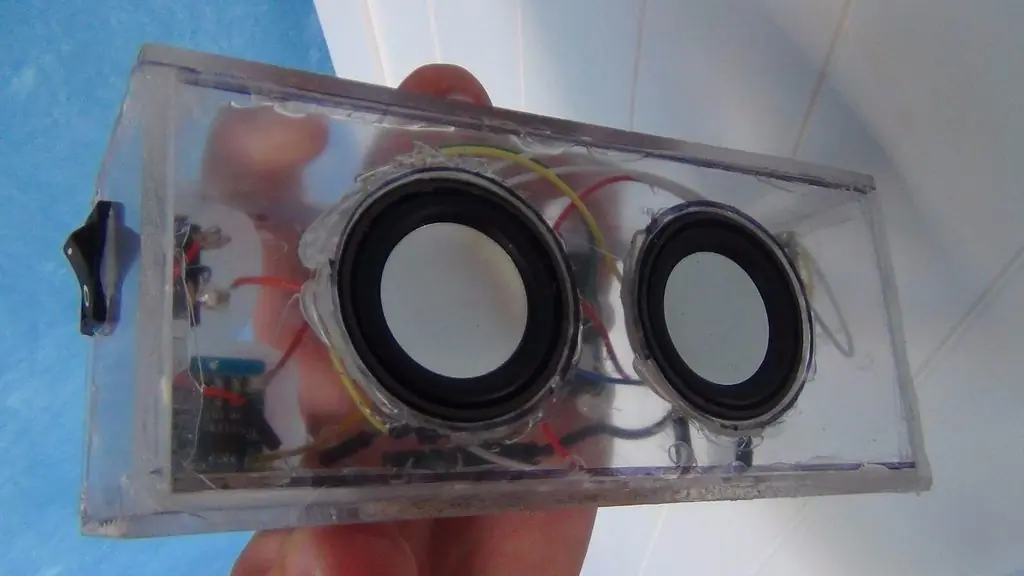

paso 4: Bocinas!

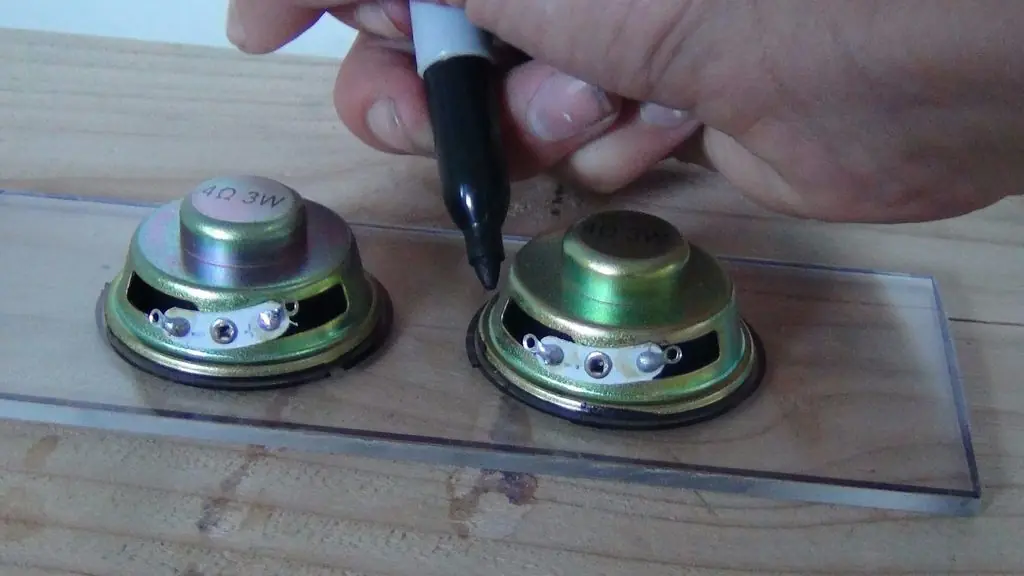

Antes de pegar la última pieza de acrílico, colóquela boca abajo y coloque los altavoces encima.
Usando un sharpie, trace lentamente alrededor del borde del altavoz.

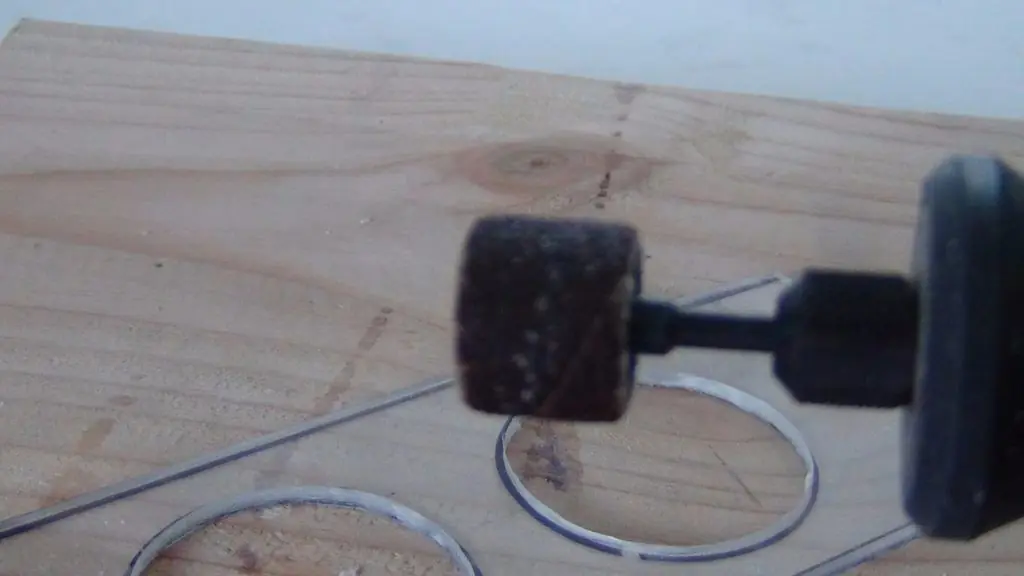

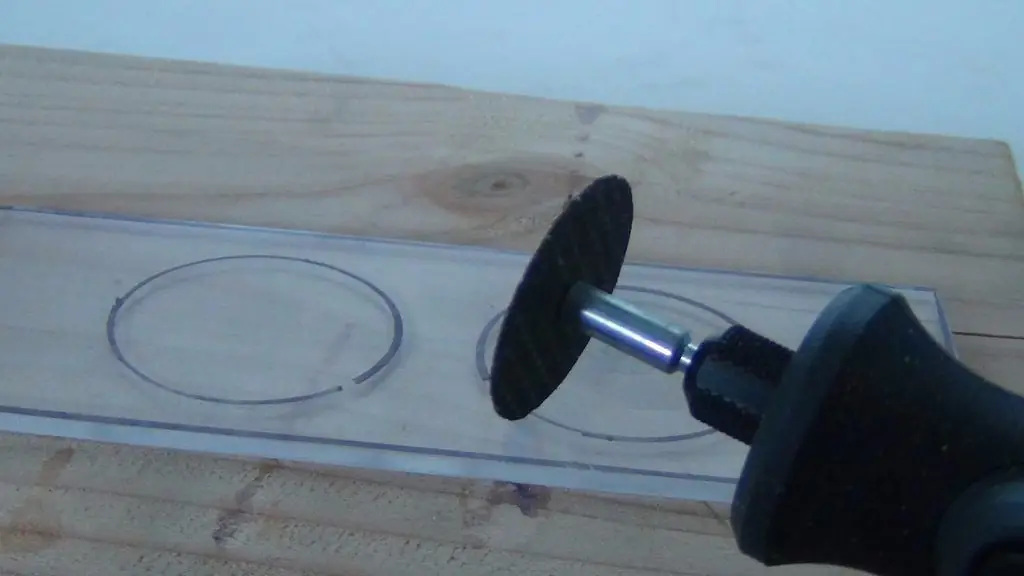

Ahora usando un dremel o cualquier otro taladro de corte, recorte el área marcada. Asegúrese de lijar todas las rebabas de plástico después de cortar

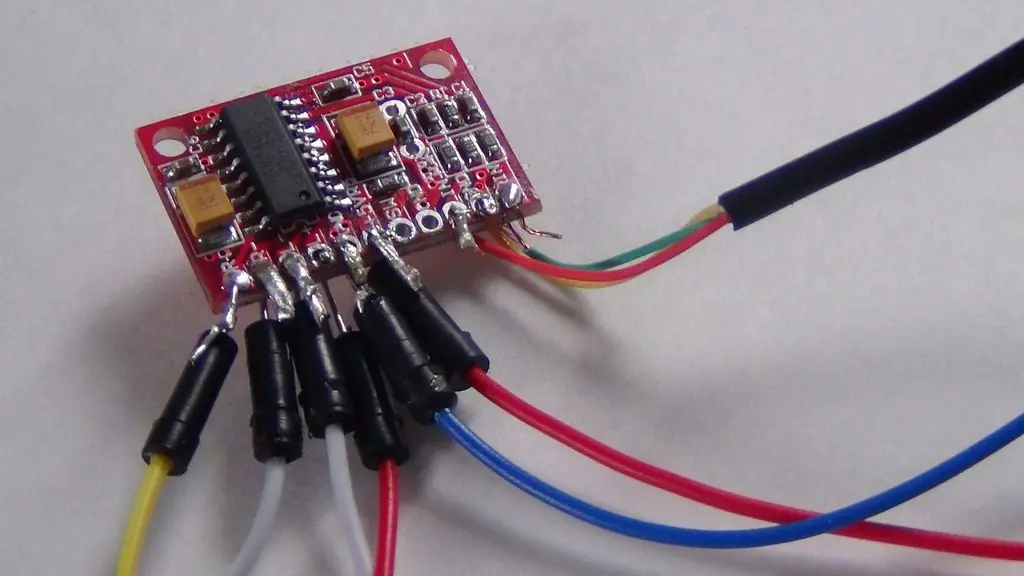

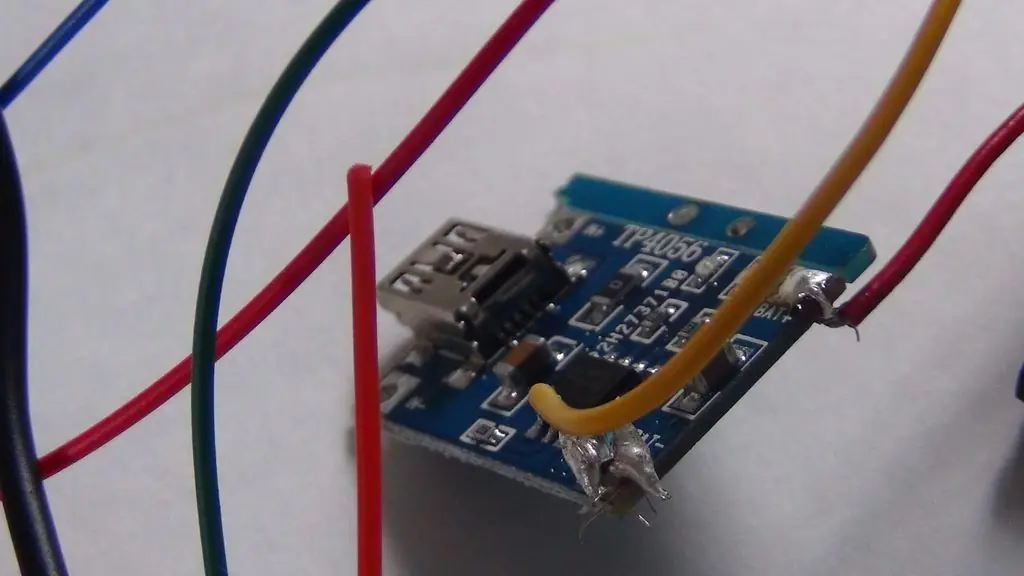

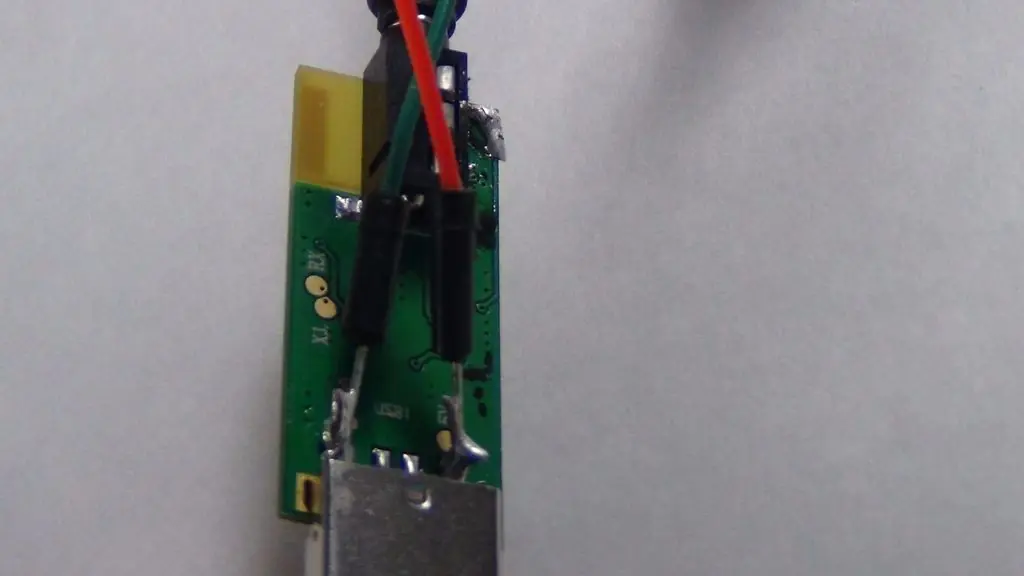

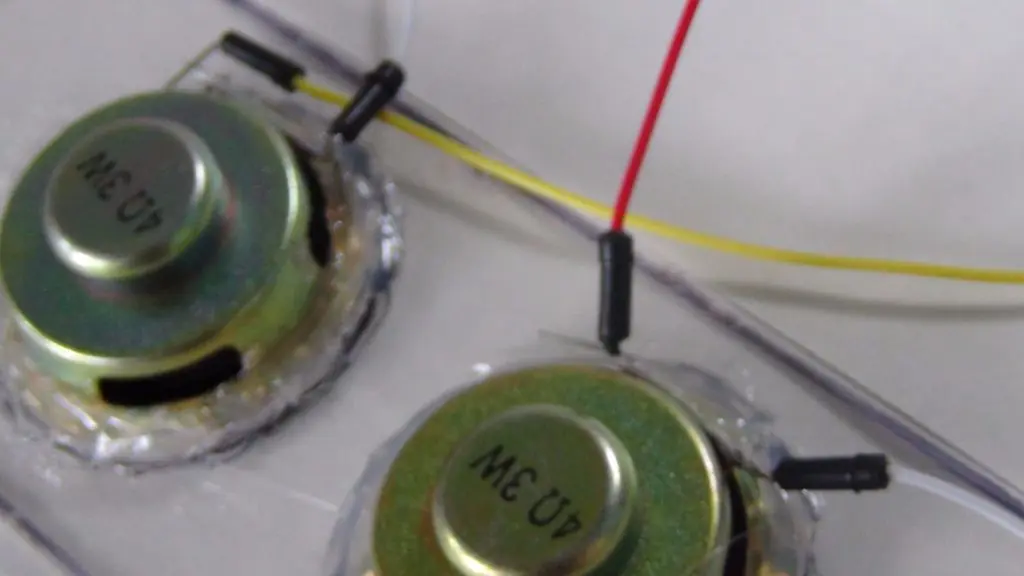

Paso 5: ¡Soldadura!
¡Ahora suelde su circuito juntos!
Es bastante simple y una gran práctica para soldar. Ahora es probable que tengas un trabajo de soldadura más limpio que yo, pero eso es lo que obtienes por comprar un equipo "real". (Compré mi viejo soldador junky y rollo de soldadura por $ 1 en una venta de garaje
)

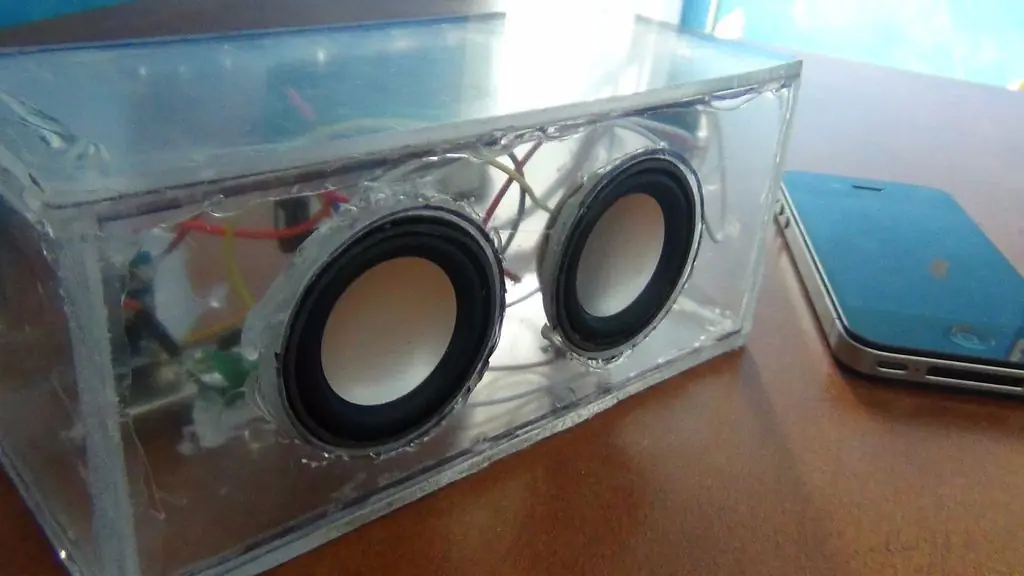

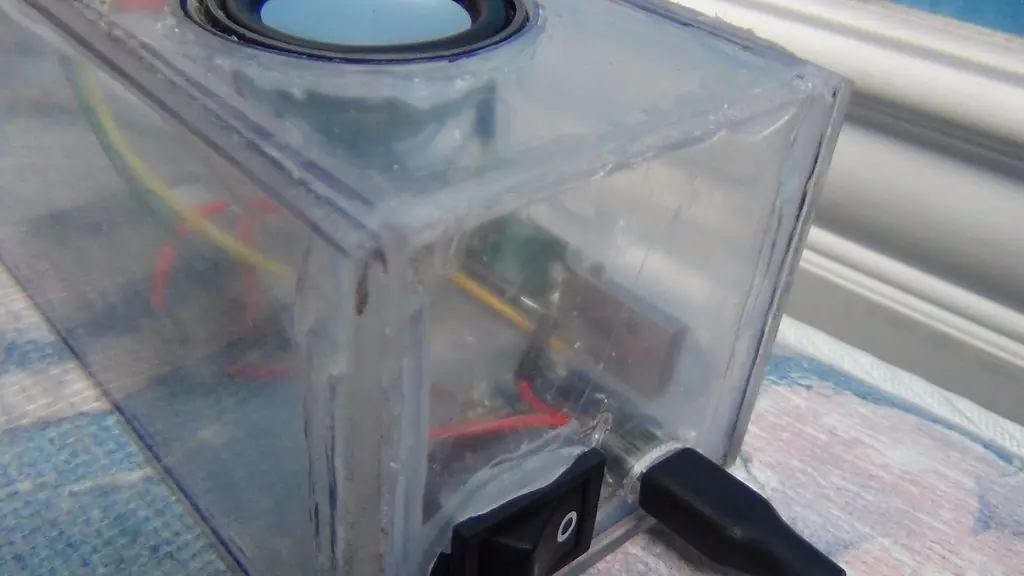

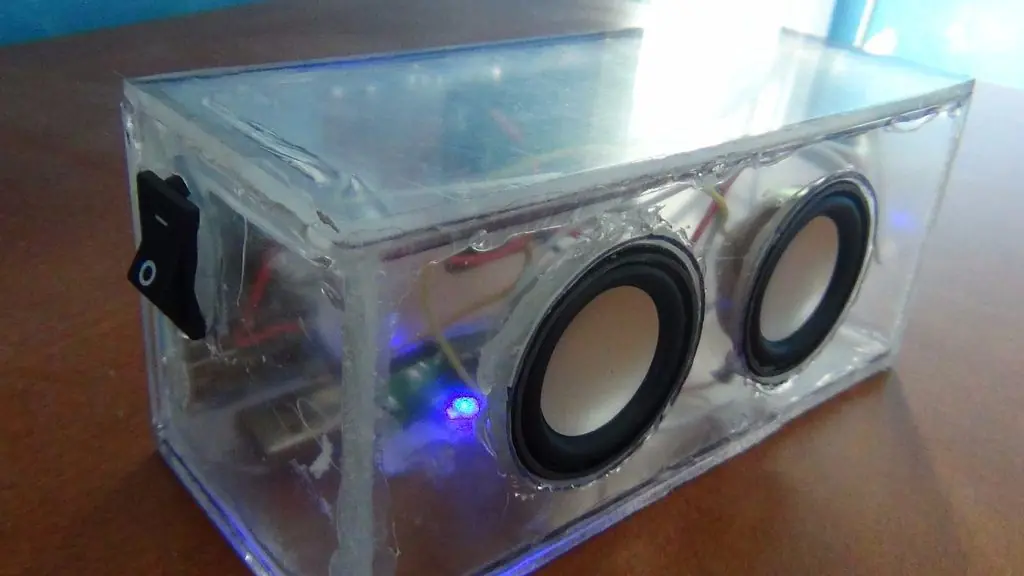

Paso 6: ¡Ya terminaste!

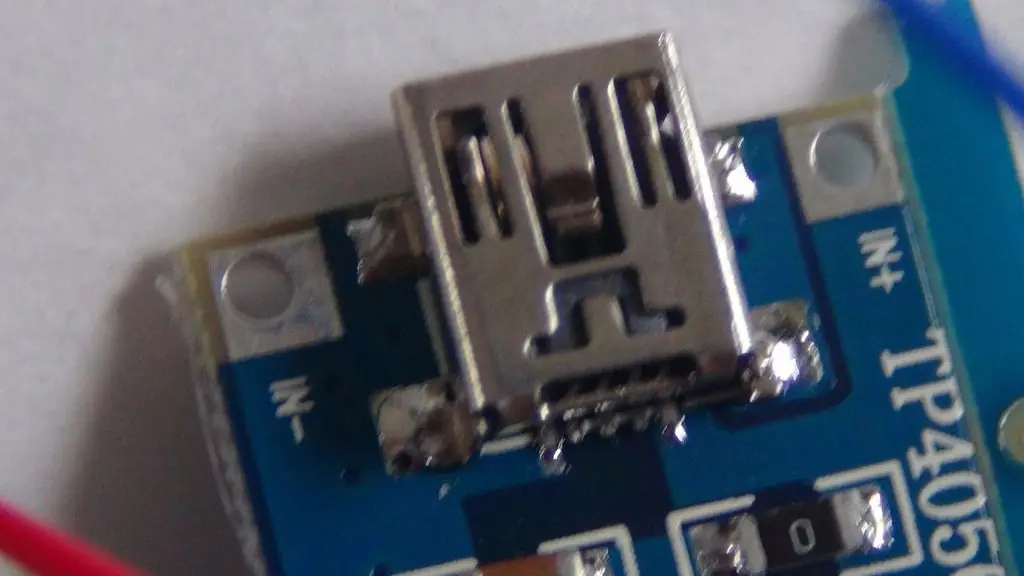

Cargue su altavoz con un cable micro usb, encienda el interruptor y comience a reproducir sus canciones favoritas. Es realmente fácil de conectar a cualquier teléfono con capacidades Bluetooth.
¡Lo hiciste!
