Hola amigos,
En este nuevo post les mostraré cómo puede hacer su propio banco de energía de 36,000 mah con baterías de laptops muertas en solo $ 7 sin usar ningún equipo especializado o Conocimiento. Las celdas utilizadas en este proyecto se denominan baterías de iones de litio, específicamente 18650 celdas.
:: Cosas que necesitas ::
1: Dual USB 5V 1A 2.1A Mobile Power Bank 18650 Cargador de batería PCB Module Board
https://www.banggood.com/Dual-USB-5V-1A-2_1A-Mobile-Power-Bank-18650-Battery-Charger-PCB-Module-Board-p-1031593.html?rmmds=search&cur_warehouse=CN
Precio :: 2.62 $
2: Baterías para computadoras portátiles viejas, cómprelas en su tienda minorista local o puede comprar nuevas células en amazon o ebay. aproximadamente :: 5 $ (para 10 baterías de laptops muertas)
3: Una caja de plástico
https://www.amazon.in/Aumni-Crafts-12x7-8x2-2cm-Rectangle-Transparent/dp/B078SYC84N?tag=googinhydr18418-21&tag=googinkenshoo-21&ascsubtag=9f51e3f6-ca0d-44f1-87c7-3a3a8e157da8
(Opcional)
:: Herramientas que necesitas ::
1 :: Alicate
2 :: algunos alambres
2 :: un destornillador
Paso 1.

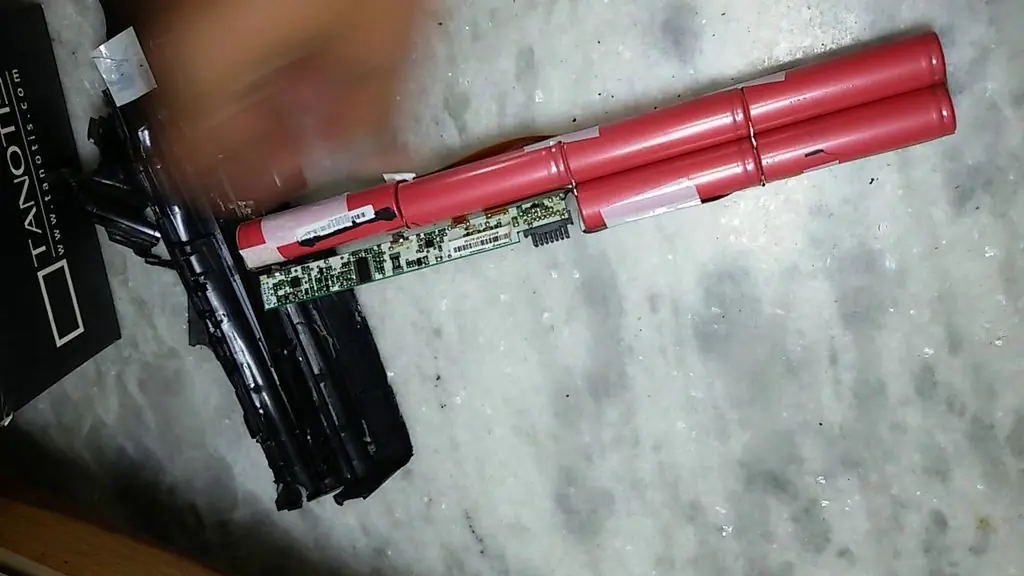

La mejor manera de obtener células de iones de litio es recolectarlas de baterías antiguas de computadoras portátiles.
las baterías lipo utilizadas en las computadoras portátiles se llaman celdas de ion de litio 18650.
Hay 2 formas en que puedes obtener baterías
1 :: de su tienda minorista local
2 :: de en línea (células nuevas) cuidado, muchos vendedores venden las células falsas de iones de litio.

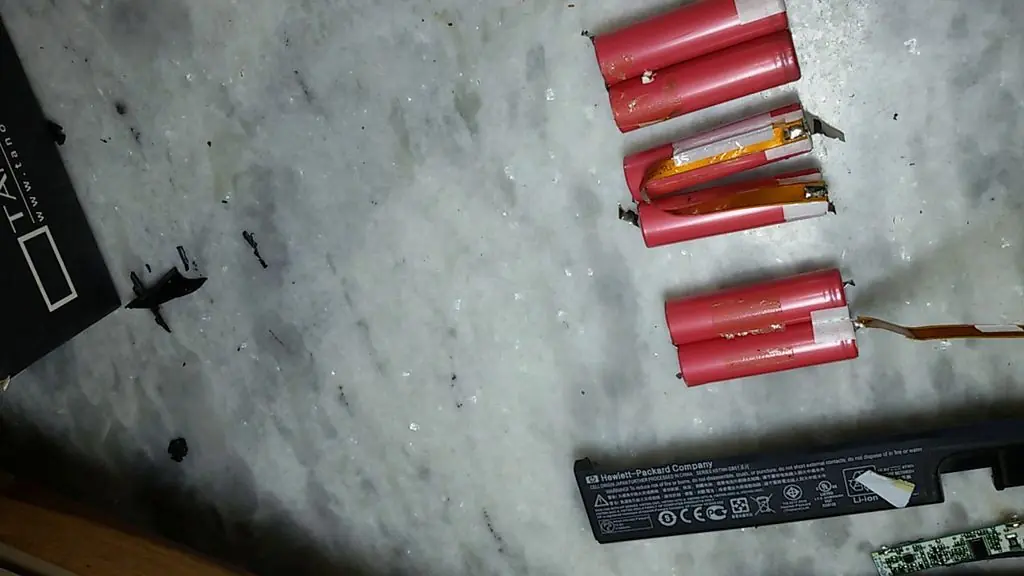

Paso2

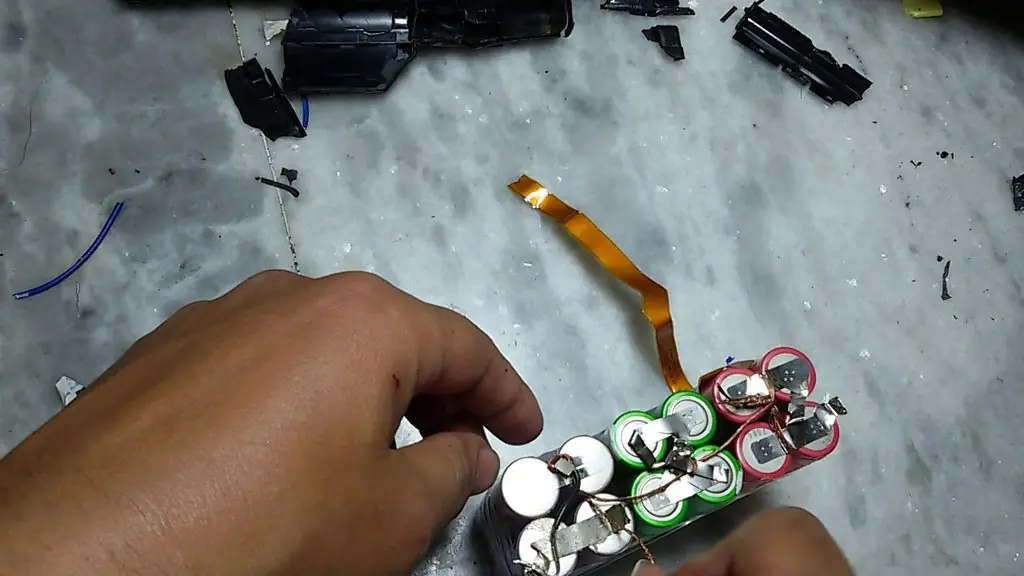

Por favor, asegúrese de cortar todas las conexiones de la serie 3.
no corte la conexión paralela (puede cortar pero no lo recomiendo porque es difícil soldar por puntos).

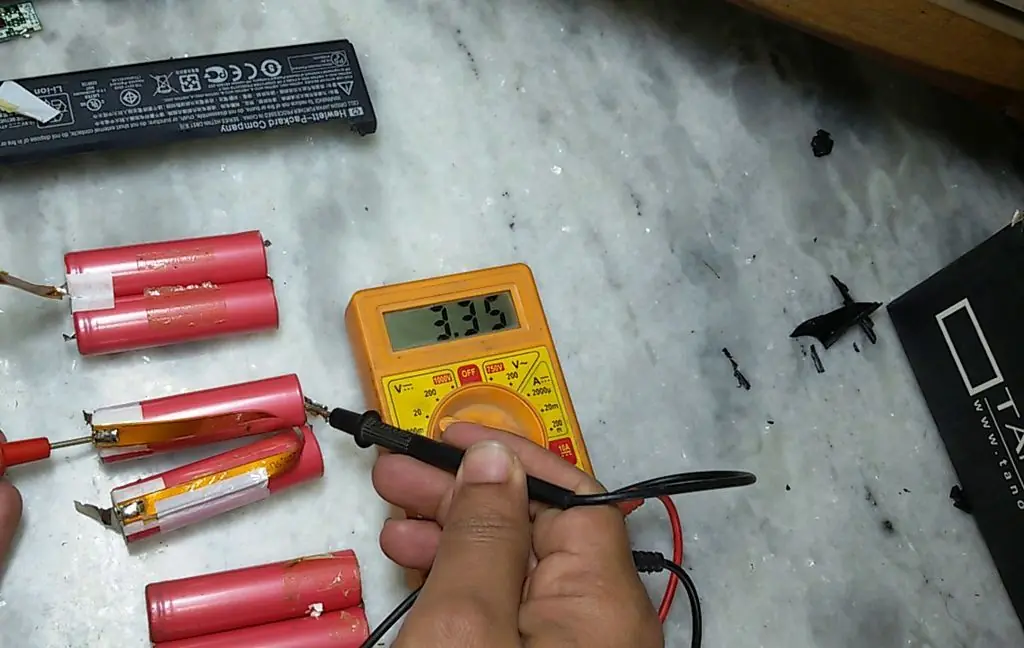

Paso 3: identificar las céldas (alta capacidad)
Este proceso es muy importante ya que determinará la capacidad total de su banco de energía para bricolaje.
Método 1::

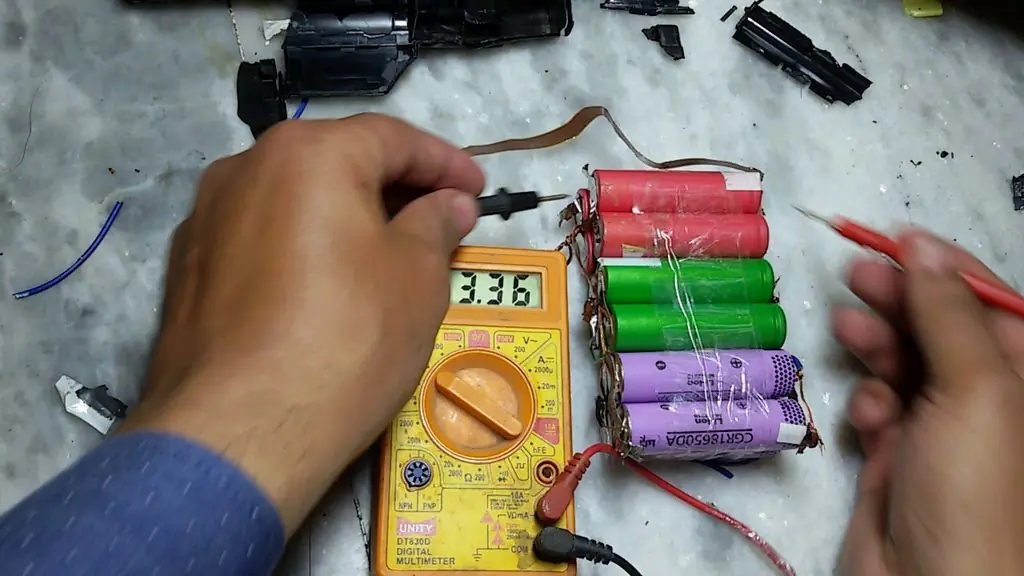

En general, las células de 3+ voltios son las buenas (esta es la manera más simple, pero no la mejor)
Método 2 ::
Puede usar el dispositivo especializado como Imax b6 ac para cargar y descargar cada celda de iones de litio y conocer la capacidad exacta.
así que, en este tutorial, usaré el Método 1

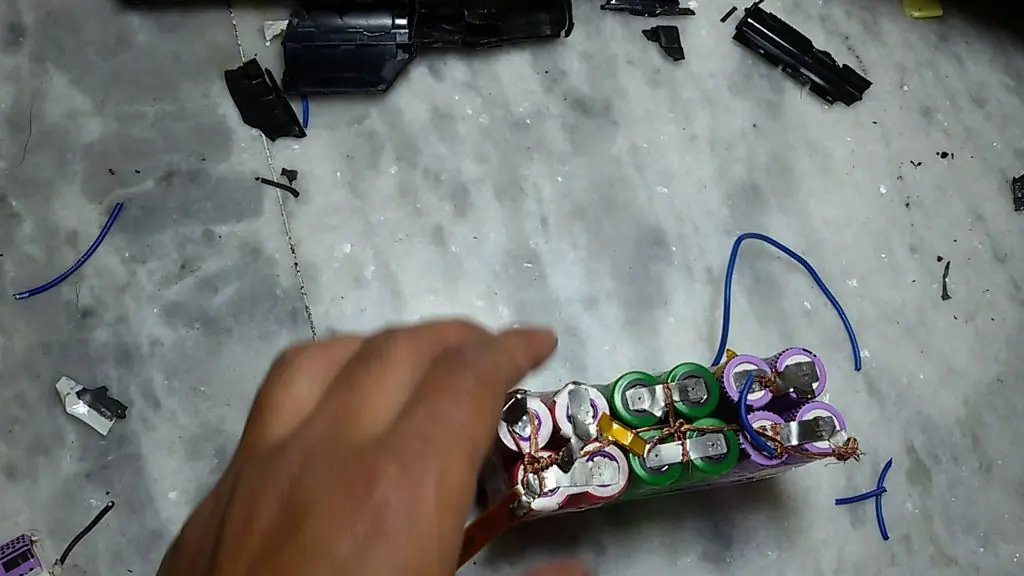

Paso 4
Creo que este es el más fácil simplemente unir todas las células 18650 cosechadas en conexión paralela.
En simples significa que todos los terminales positivos de la batería están conectados entre sí y todos los terminales negativos están conectados entre sí,
Al final obtendrá un terminal positivo y un terminal negativo.
Puede unir tantas como desee para aumentar la capacidad de su banco de potencia.

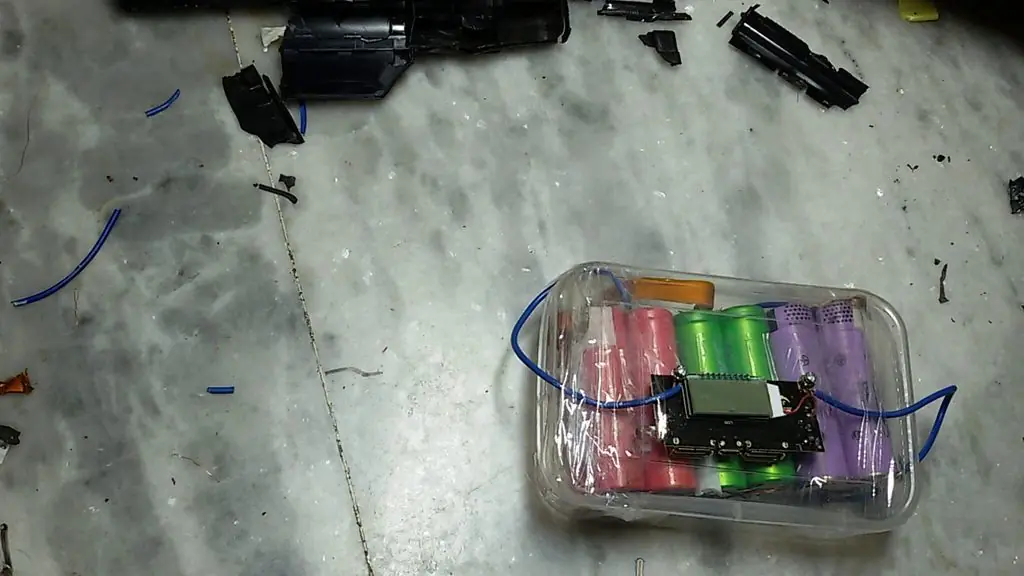

Paso 5

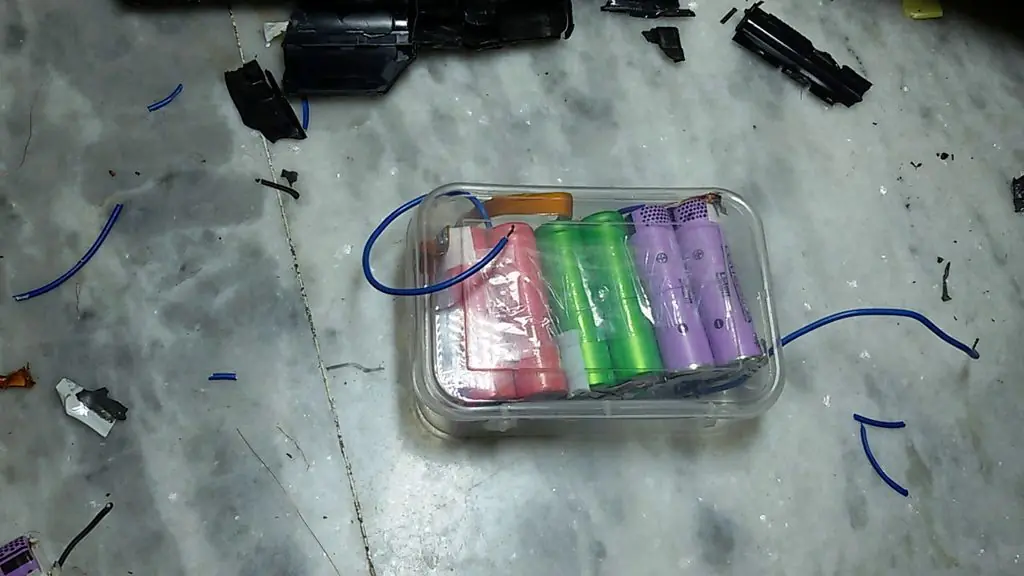

Solo consigue cualquier caja de plástico
y coloque la batería dentro de la caja.
y dejar el Terminal positivo y negativo fuera de la caja
como se muestra en las imágenes.

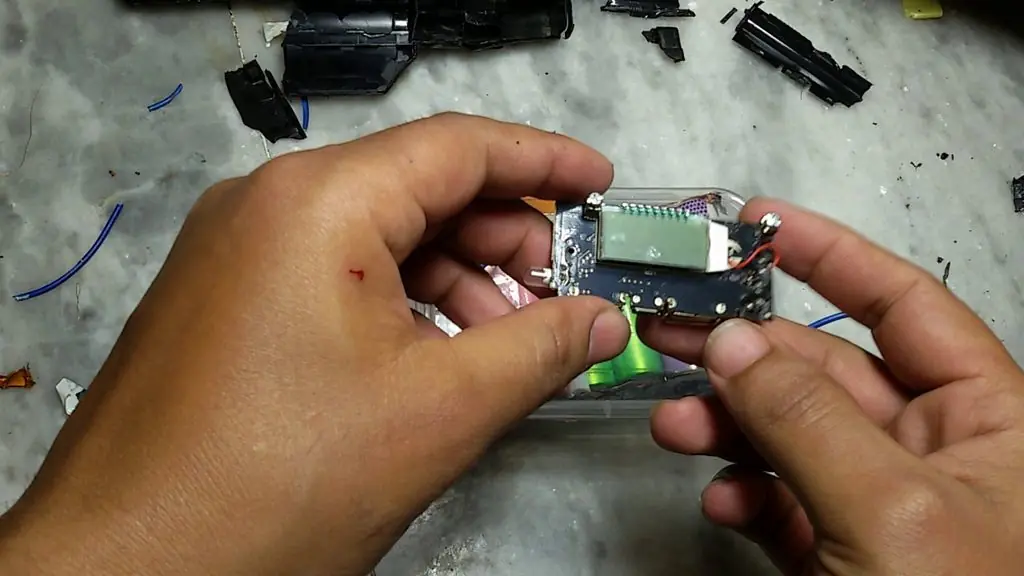

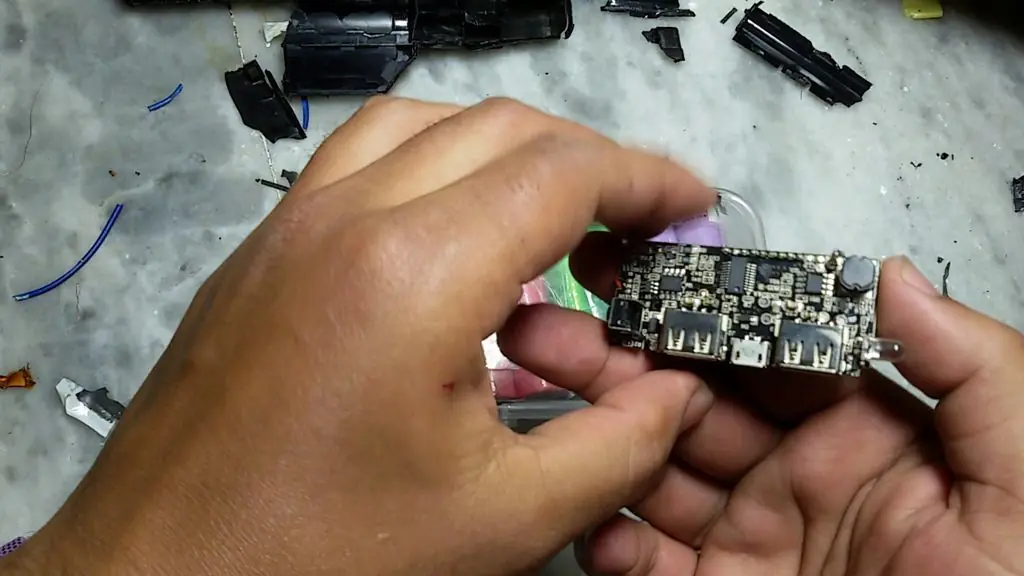

Paso 6: compra un circuito de doble banco de alimentación USB
https://www.banggood.com/Dual-USB-5V-1A-2_1A-Mobile-Power-Bank-18650-Battery-Charger-PCB-Module-Board-p-1031593.html?rmmds=search&cur_warehouse=CN
Precio :: 2.62 $
Compré esto desde arriba Puedes comprar esto desde cualquier otro lado

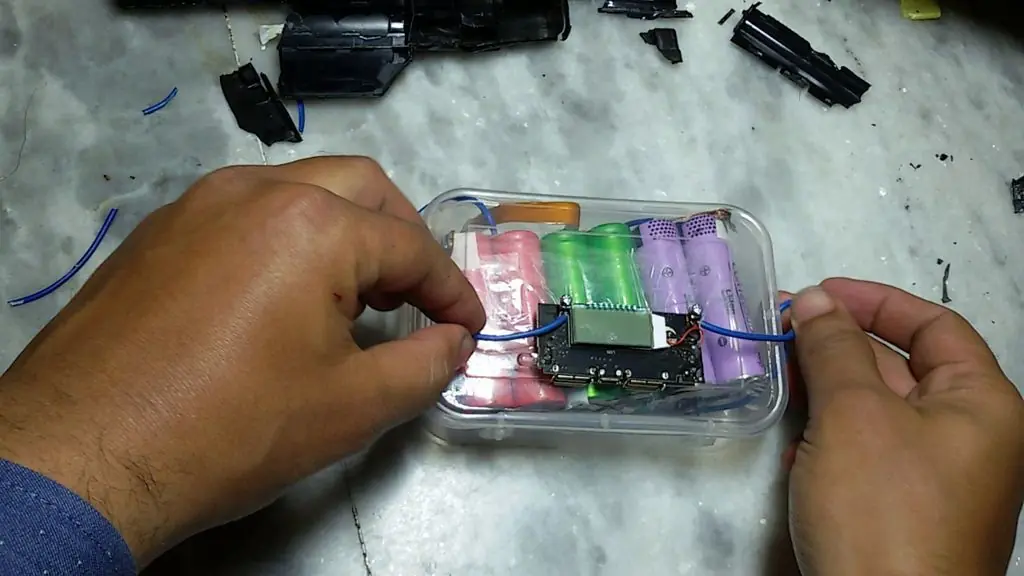

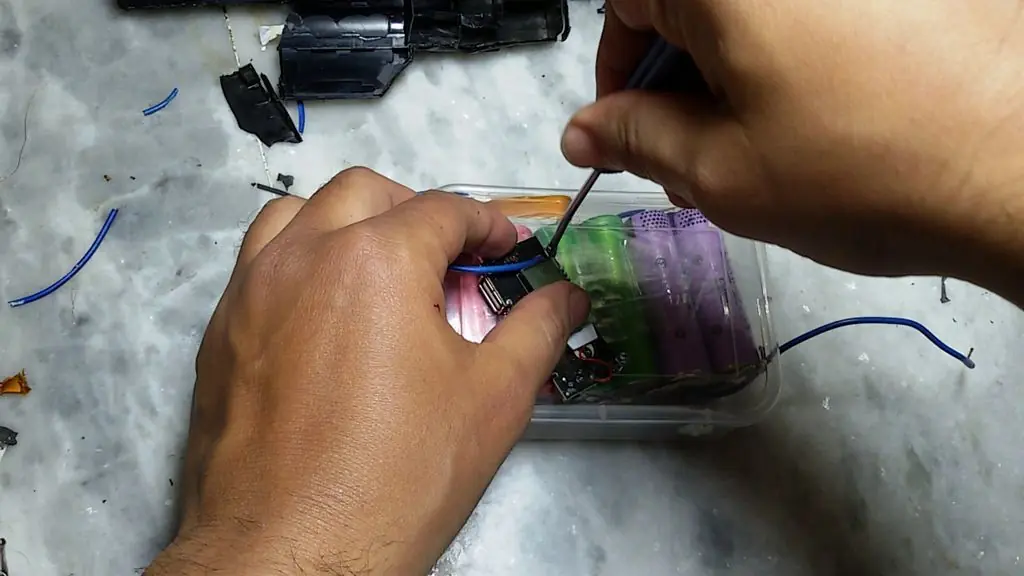

Paso 7:

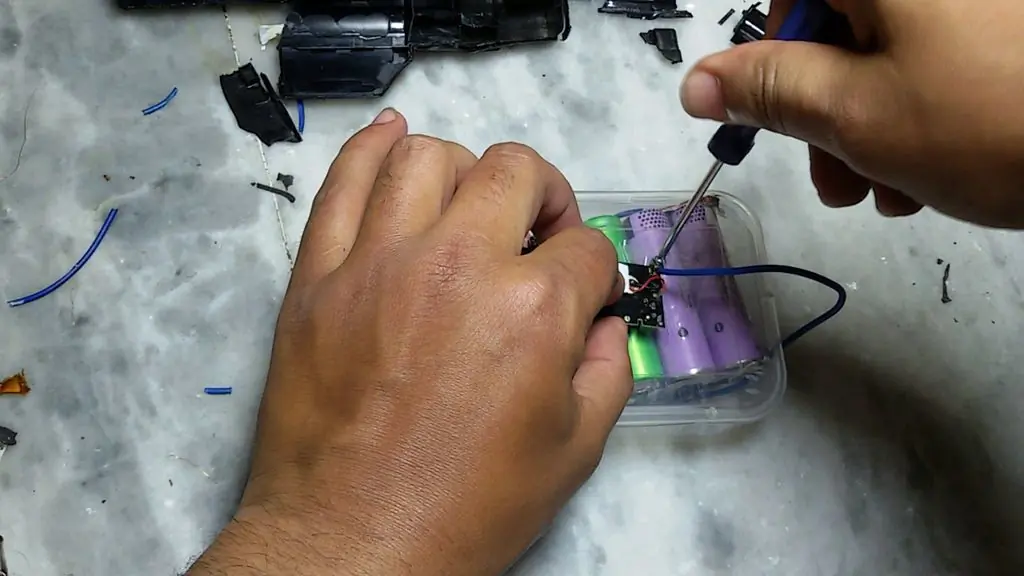

Asegúrese de tener la polaridad correcta al unir los cables positivo y negativo provenientes del paquete de baterías.
También puede usar cinta adhesiva o pegamento caliente para arreglar el circuito en la parte superior de la caja.
como uso cinta para arreglarlo

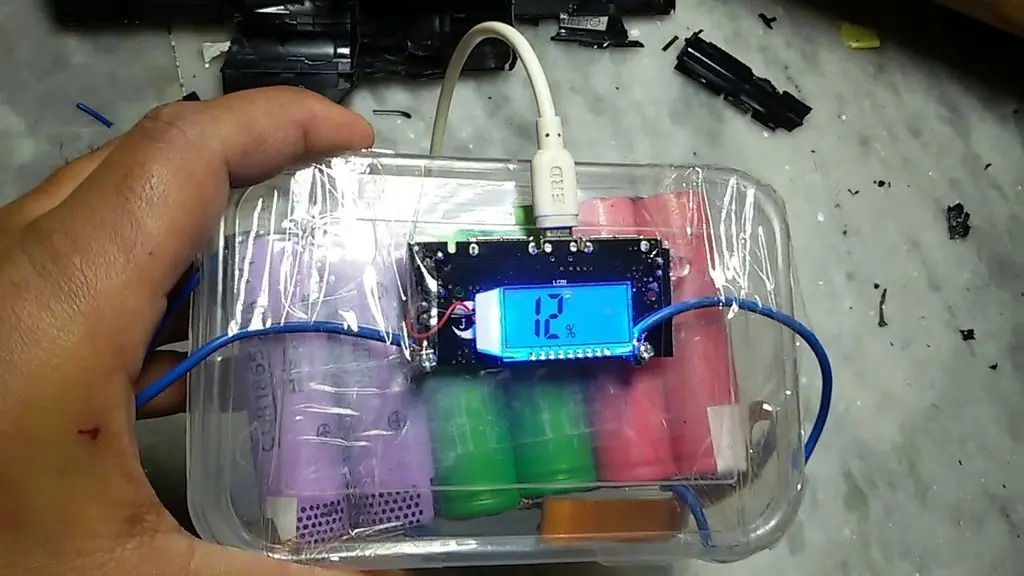

Paso 8:
:: Cargando su teléfono ::

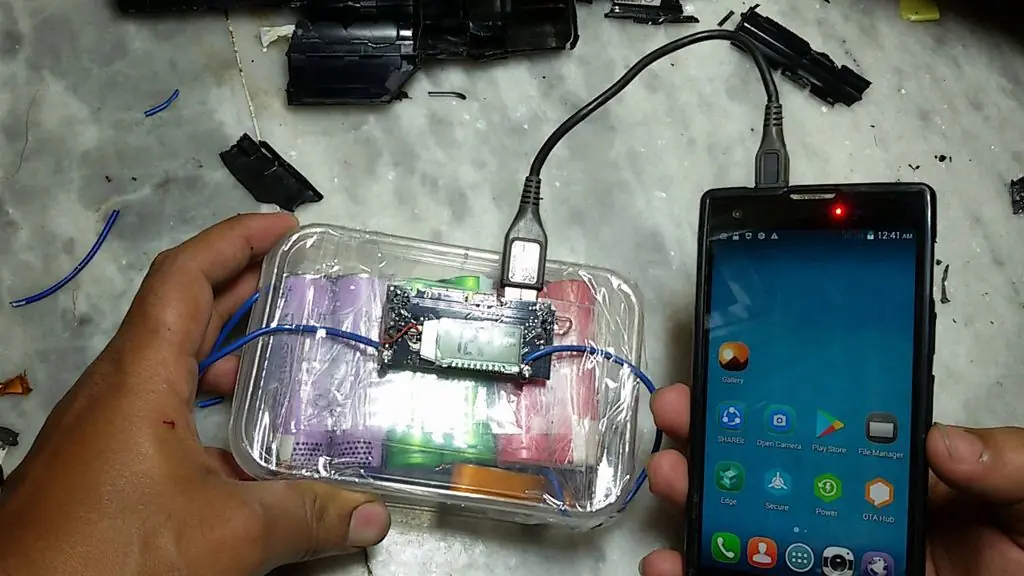

Ahora todo está hecho, simplemente conecte su móvil al circuito con un cable USB y su teléfono se está cargando.
Tiene 2 modos de carga en este circuito 1 es el modo normal y el otro es el modo de carga rápida.
Elige lo que quieras.
:: Cargando el banco de potencia ::
Usted carga este banco de energía con cualquier cargador móvil
lo único es que tomará tiempo cargar todo el banco de energía, pero si está lleno, estará listo para más de una semana. se muestra en la imagen 2 de este paso.
:: Advertencia::
Tome las precauciones adecuadas al usar baterías de iones de litio.
