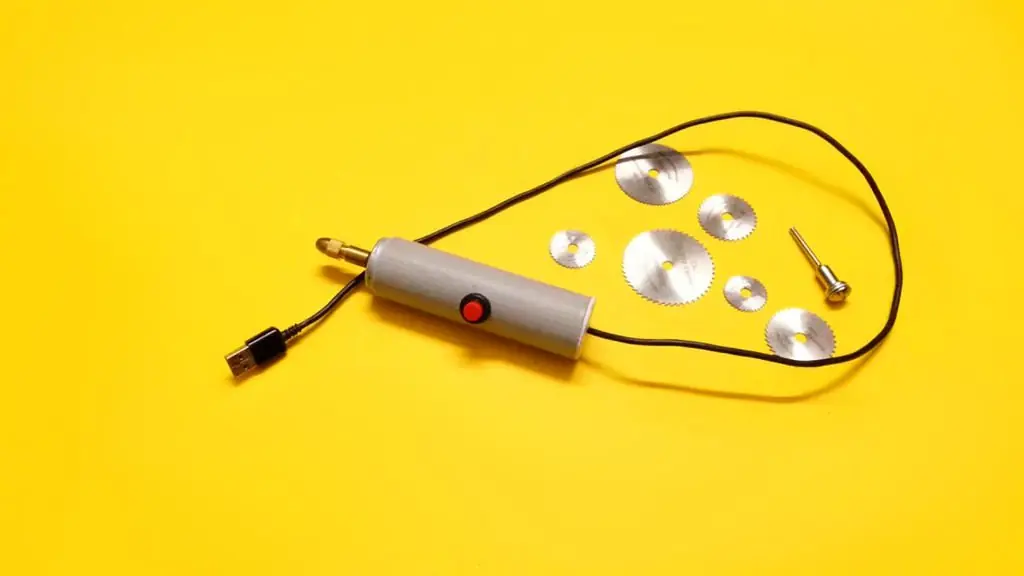

Herramienta rotatoria dremel son artilugios esenciales para todos los aficionados al bricolaje. Una herramienta rotativa se puede utilizar para cortar, perforar, lijar y grabar prácticamente cualquier material y hacer proyectos de bricolaje increíbles en casa. Las herramientas rotatorias disponibles en el mercado son caras de comprar y no son muy útiles para un usuario casual en el hogar.
En este post, decidí hacer una herramienta dremel rotativa simple que sea asequible y lo suficientemente potente como para ser una buena herramienta útil para uso doméstico. Esta herramienta es fácil de manejar y lo suficientemente simple para ser utilizada con una sola mano.
Nota: esta es una herramienta rotativa muy potente y debe mantenerse lejos de los niños.
Paso 1: Pedir piezas
Ebay.com
Motor DC -https://rover.ebay.com/rover/1/711-53200-19255-0/1?icep_id=114&ipn=icep&toolid=20004&campid=5338042393&mpre=https%3A%2F%2Fwww.ebay.com%2Fitm%2FR550-Long-flat-axis-High-speed-DC-Motor-12V-18000r-min-Stroller-Motor%2F141065626719%3Fhash%3Ditem20d82aa45f%3Ag%3Asc4AAOSw54xUYbZx-0 / ...
Mini Portabrocas - https://rover.ebay.com/rover/1/711-53200-19255-0/1?icep_id=114&ipn=icep&toolid=20004&campid=5338042393&mpre=http%3A%2F%2Fwww.ebay.com%2Fitm%2F7pcs-0-5-3mm-Copper-Mini-Electric-Drill-Bit-Collet-Chuck-Set-Tool-3-17mm-Hole-%2F222499006080%3Fhash%3Ditem33cdf96680%3Ag%3AngcAAOSwrhBZCwkp
Mini Brocas - https://rover.ebay.com/rover/1/711-53200-19255-0/1?icep_id=114&ipn=icep&toolid=20004&campid=5338042393&mpre=http%3A%2F%2Fwww.ebay.com%2Fitm%2FNew-150Pcs-Mini-Micro-Power-High-Speed-Steel-Drill-Bit-Twist-Kits-Set-0-4-3-2mm-%2F401097594360%3Fhash%3Ditem5d634795f8%3Ag%3AmusAAOSwoudW9giK
Herramientas dremel - https://rover.ebay.com/rover/1/711-53200-19255-0/1?icep_id=114&ipn=icep&toolid=20004&campid=5338042393&mpre=https%3A%2F%2Fwww.ebay.com%2Fitm%2FFor-Cutoff-Circular-Saw-HSS-Rotary-Blades-Tool-Cutting-Discs-Mandrel-6PCS%2F361153631316%3Fhash%3Ditem54166f1454%3Ag%3AJiIAAOxyOalTcEQf
Switch - https://rover.ebay.com/rover/1/711-53200-19255-0/1?icep_id=114&ipn=icep&toolid=20004&campid=5338042393&mpre=https%3A%2F%2Fwww.ebay.com%2Fitm%2F20-Pcs-SPST-OFF-ON-NO-Red-Latching-Round-Push-Button-Switch-%2F321064206129%3Fhash%3Ditem4ac0eaff31
Diodo IN4007 - https://rover.ebay.com/rover/1/711-53200-19255-0/1?icep_id=114&ipn=icep&toolid=20004&campid=5338042393&mpre=http%3A%2F%2Fwww.ebay.com%2Fitm%2F100PCS-1A-1000V-Diode-1N4007-IN4007-DO-41-Rectifie-Diodes%2F332285820981%3F_trkparms%3Daid%253D222007%2526algo%253DSIM.MBE%2526ao%253D2%2526asc%253D41376%2526meid%253D5cf02dce15354d279a5996844e61ea6e%2526pid%253D100005%2526rk%253D2%2526rkt%253D6%2526sd%253D181847130209%26_trksid%3Dp2047675.c100005.m1851
Pistola de pegante caliente - https://rover.ebay.com/rover/1/711-53200-19255-0/1?icep_id=114&ipn=icep&toolid=20004&campid=5338042393&mpre=http%3A%2F%2Fwww.ebay.com%2Fitm%2F110-150W-Professional-Adjustable-Temperature-Hot-Melt-Glue-100-240V-Repair-Tools%2F282436146782%3F_trksid%3Dp2047675.c100011.m1850%26_trkparms%3Daid%253D222007%2526algo%253DSIC.MBE%2526ao%253D1%2526asc%253D41375%2526meid%253D29b0a56623c642dfa254ee617ae27624%2526pid%253D100011%2526rk%253D1%2526rkt%253D12%2526sd%253D182567841598
Tubos termofusibles - https://rover.ebay.com/rover/1/711-53200-19255-0/1?icep_id=114&ipn=icep&toolid=20004&campid=5338042393&mpre=http%3A%2F%2Fwww.ebay.com%2Fitm%2F127pc-Heat-Shrink-Wire-Wrap-Assortment-Tubing-Electrical-Connection-Cable-Sleeve-%2F231031730825%3Fhash%3Ditem35ca907289%3Ag%3Am1YAAOSwepZXRxF0%26vxp%3Dmtr
Paso 2: Crear el cuerpo de la herramienta
Tome una pieza pequeña (diámetro y longitud depende del motor utilizado) de tubería de PVC.
Con un taladro o un soldador caliente haga un orificio en el centro de la tubería de PVC.
Soldar los cables a ambos terminales fuera del interruptor de palanca.

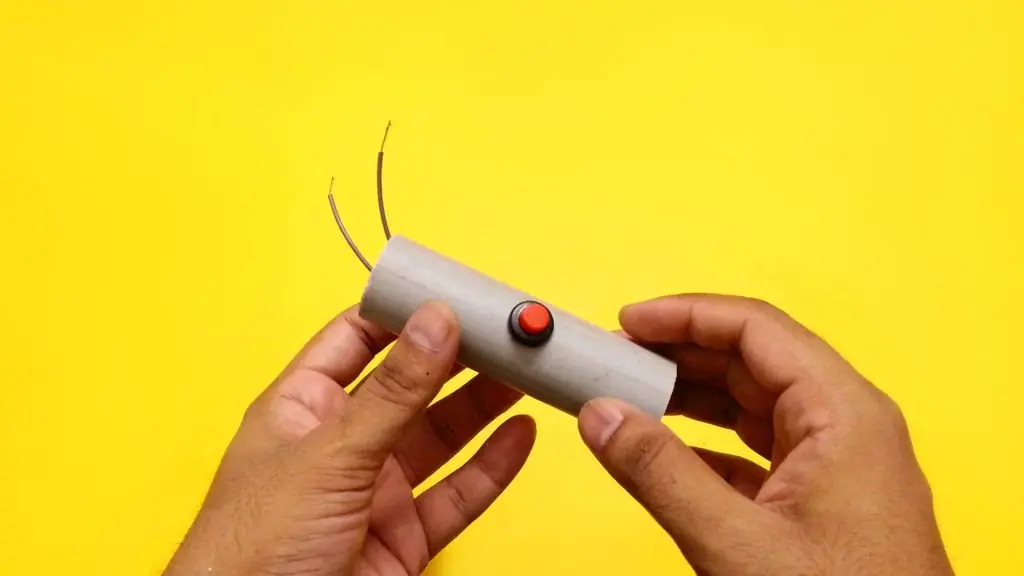

Inserte el interruptor a través del orificio hecho en PVC Pipe y asegúrelo con pegamento caliente.

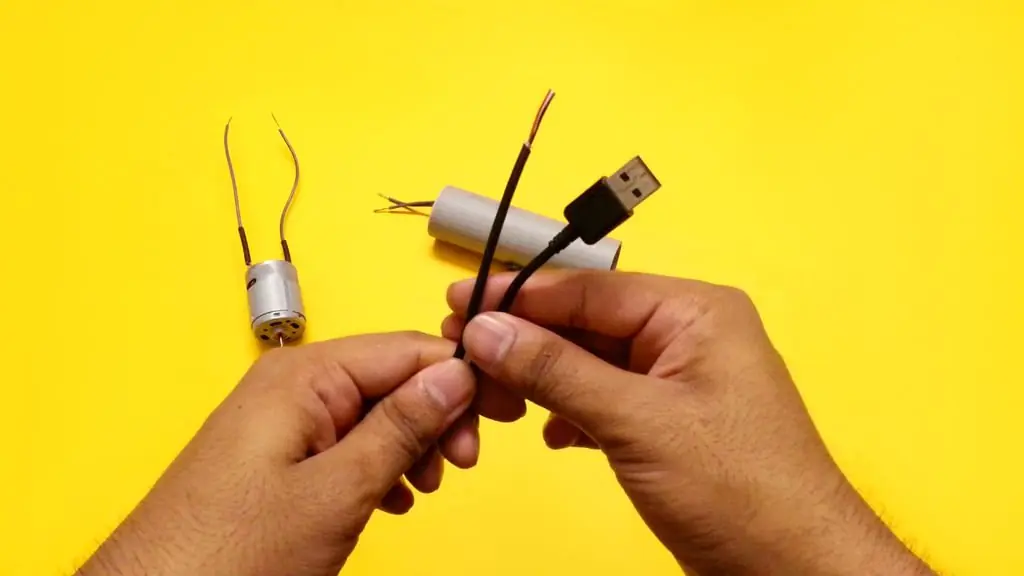

Tome un motor de CC de alta rpm y suelde los cables a los terminales del motor.
Pele un cable USB antiguo y corte los cables de datos, de modo que solo queden los dos cables. Nota: Use un multímetro para identificar los cables de datos. El pin 2 y el pin 3 son los cables de datos.
Nota: asegúrese de consultar las imágenes para evitar cualquier error.
Paso 3: conecta los componentes
Corte una pieza circular de cartón con un diámetro equivalente al de la tubería de PVC.
Haga un agujero en el centro del cartón y pase el cable USB a través del orificio central.
Consulte el esquema del circuito y conecte los componentes.
Conecte el diodo IN4007 en serie al motor para proteger el puerto USB de la EMF trasera.

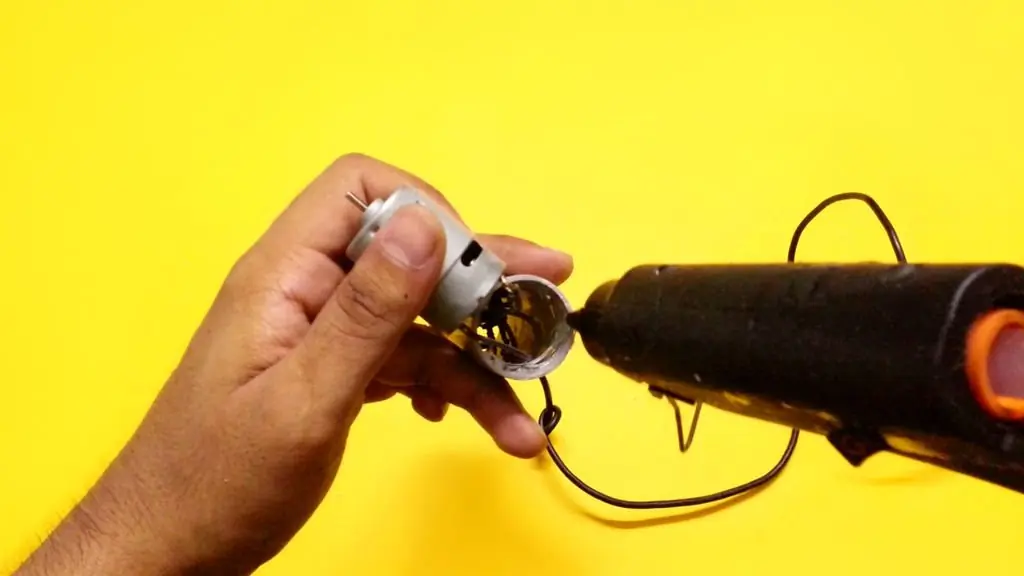

Aplique pegamento caliente y asegure el motor dentro de la tubería de PVC.

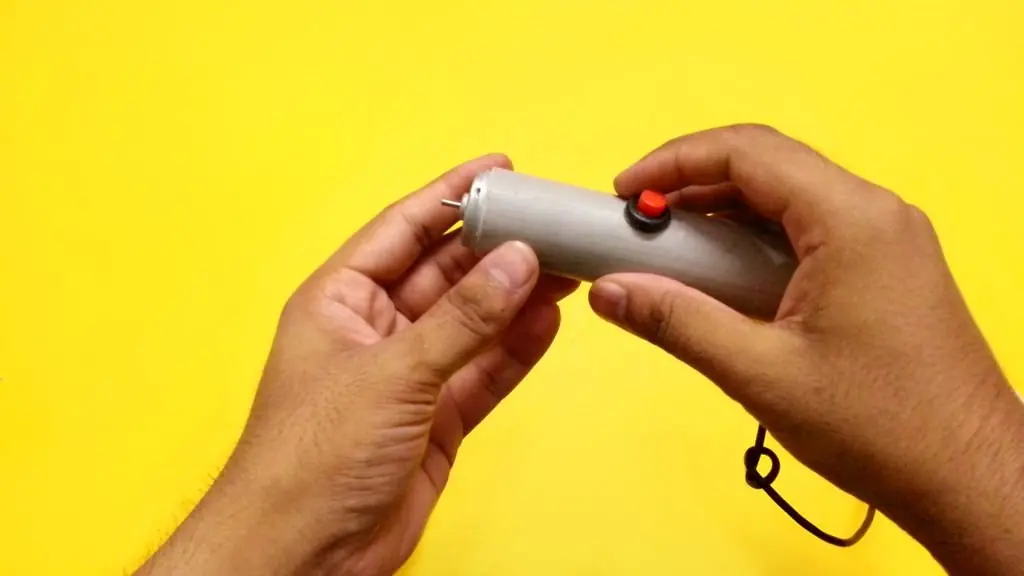

Inserte todos los cables adicionales dentro de la tubería de PVC y selle la abertura con la pieza circular de cartón.
Nota: La conexión del diodo dependerá de la dirección de rotación del motor. Para girar en el sentido de las agujas del reloj, conecte el diodo en polarización directa entre el terminal del motor y Vcc (pin 1) del puerto USB. Para girar en sentido contrario a las agujas del reloj, conecte el diodo en polarización inversa entre el terminal del motor y el pin 4 del puerto USB. Antes de sellar los componentes dentro de la tubería de pvc, verifique la dirección de rotación del motor y conecte el diodo en consecuencia.
Paso 4: agregar accesorios

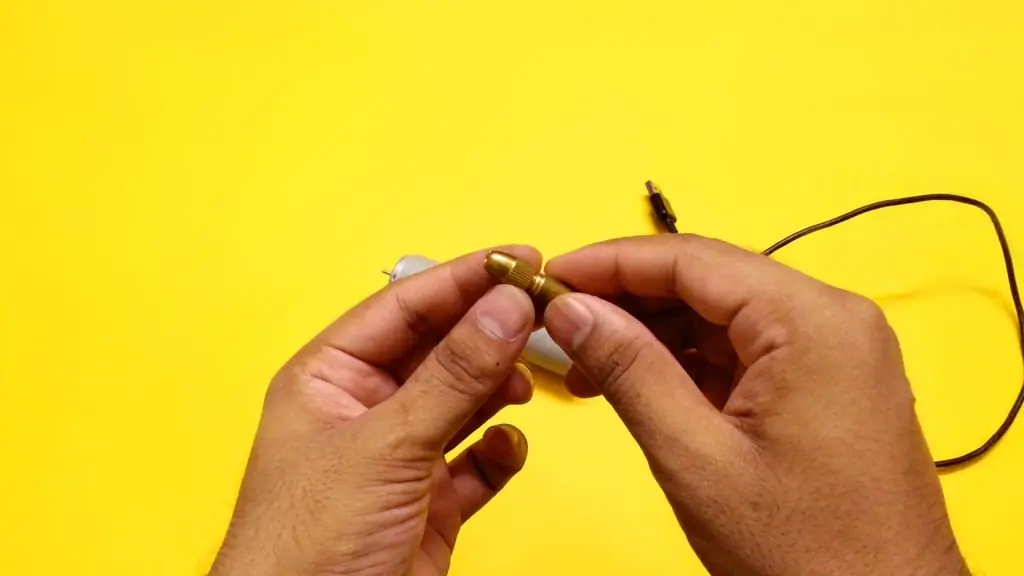

Tome un mini portabrocas y fíjelo firmemente sobre el eje del motor.
Este mini portabrocas se usará para sostener varios accesorios dremel para usar mientras se trabaja en proyectos.
Obtenga los diversos accesorios dremel como cuchillas de corte, mini brocas, lijadora y mucho más.

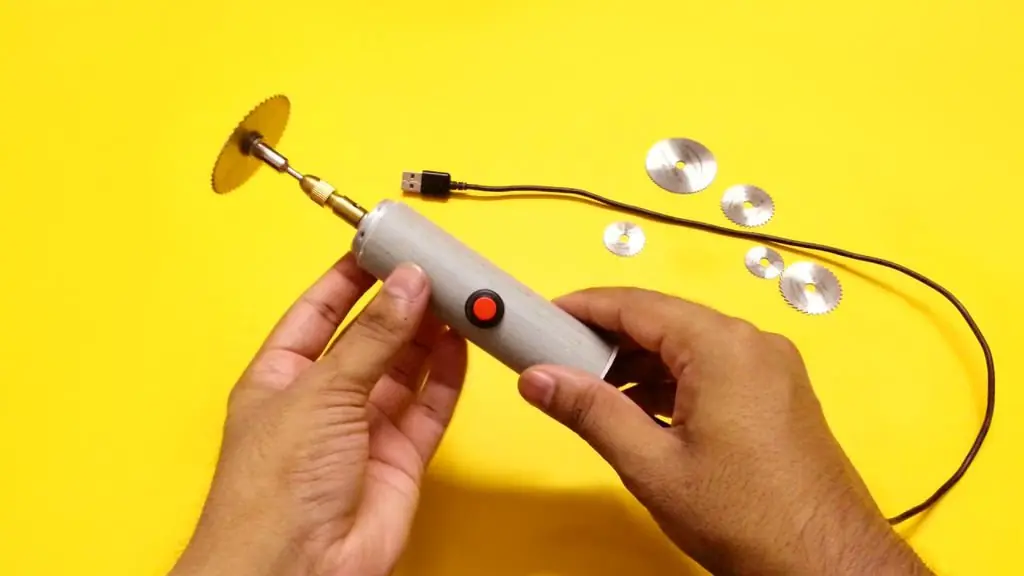

Instale las cuchillas Dremel firmemente en la herramienta de sujeción de la cuchilla.
Inserte la herramienta de sujeción de la cuchilla en el portabrocas pequeño y asegúrelo firmemente.
De manera similar, también puede insertar mini brocas en el portabrocas y usar la herramienta rotativa como taladro.

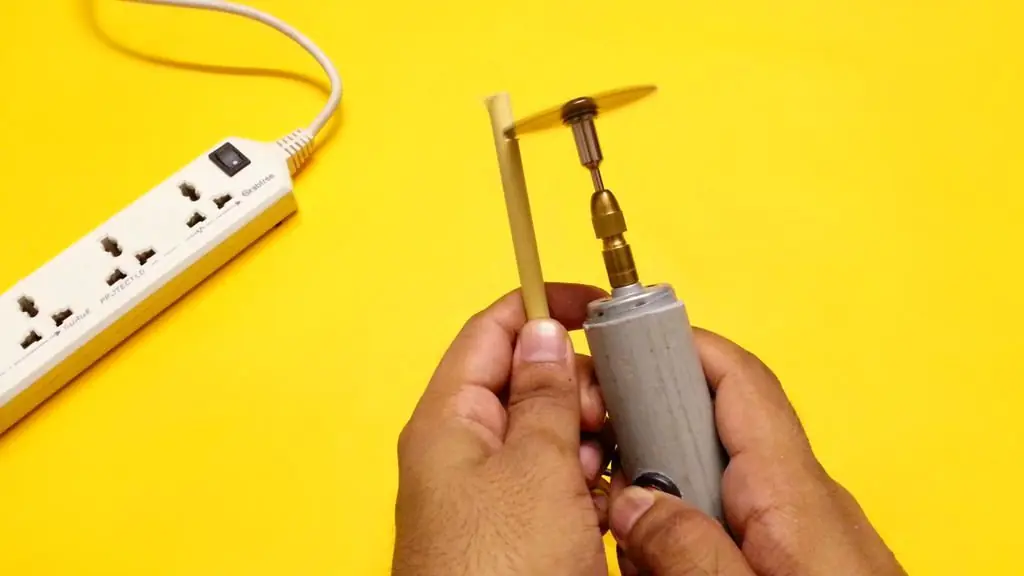

Paso 5: Prueba
Nuestra poderosa herramienta rotativa ya está lista. Asegúrese de asegurar firmemente el mini portabrocas al eje del motor y verifíquelo periódicamente. Esta herramienta rotativa funciona perfectamente en casi todos los materiales y es una gran herramienta para hacer proyectos de bricolaje en casa.
Sin embargo, también puedes hacer algunas actualizaciones:
Agregue un controlador de velocidad del motor al circuito para tener más control sobre la herramienta.
Corta una botella de plástico a lo largo del cuello y agrégala a la herramienta rotativa sobre la cuchilla para protegerla.
El motor que utilicé funciona en el rango de voltaje de 3-12v, por lo que también puede agregar un paquete de baterías de ion de litio y un módulo de carga TP4056 para hacer una herramienta rotativa recargable inalámbrica.
Entonces Amigos, aquí concluye lo que se puede instruir.
