Las clavijas RJ-45 se usan normalmente en cables de teléfono y de redes. A veces se usan para conexiones de red en serie. Cuando las clavijas RJ-45 se empezaron a usar, se usaban sólo para teléfonos. Los avances en tecnología crearon una nueva necesidad para esta clavija, y se adaptó al nuevo uso. Hoy en día hay dos tamaños de clavijas RJ-45, una para cable de Categoría 5 y otra para cable de Categoría 6. El usuario tiene que asegurarse de que tiene el cable que necesita para que funcione. La manera más fácil para diferenciarlos es poniéndolos uno al lado del otro. El conector de Categoría 6, es más grande que el de categoría 5. Abajo están las instrucciones de cómo montar una clavija RJ-45 en un cable.
Pasos

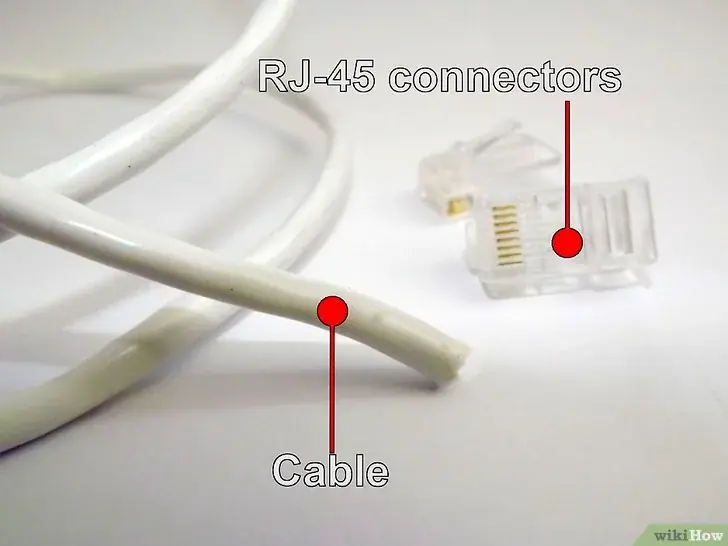

Compra tu cable y tus clavijas RJ-45. La mayoría de cable Ethernet se vende bobinas de diferentes longitudes así que tendrás que medir y cortar la cantidad que necesites cuando llegues a casa.

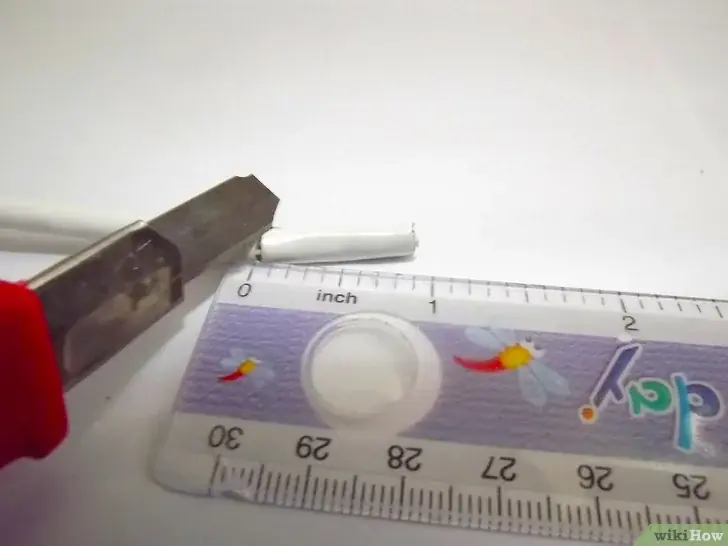

Pela de 2.5 a 5.1 cm (1 o 2 pulgadas) del cable en un extremo haciendo un corte superficial con un cutter. Pasa el cutter alrededor del cable; el plástico saldrá de manera fácil. Aparecerán 4 pares de cables enrollados, cada uno de ellos con un color o combinación de colores diferente.
Naranja con rayas blancas y naranja
Verde con rayas blancas y verde
Azul con rayas blancas y azul
Marrón con rayas blancas y marrón
Dobla cada par de cables hacia atrás para descubrir el centro del cable.
Corta el centro y tíralo.

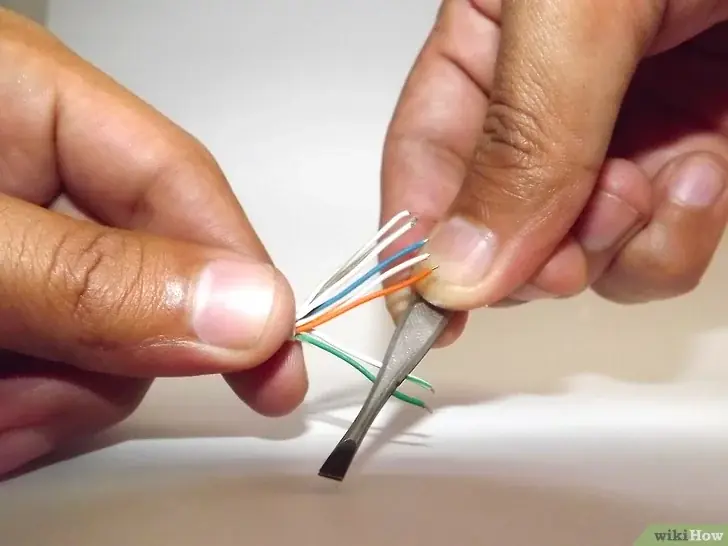

Alisa los cables retorcidos usando dos pares de pinzas. Sujeta un cable bajo un par de pinzas y usa el otro par para alisar con cuidado el doblado. Cuanto más rectos estén los cables más fácil es el trabajo.
Coloca los cables desenrollados en una fila, poniéndolos en posición que irán en la clavija, yendo de derecha a izquierda:
Naranja a rayas blancas
Naranja
Verde a rayas blancas
Azul
Azul a rayas blancas
Verde
Marrón a rayas blancas
Marrón

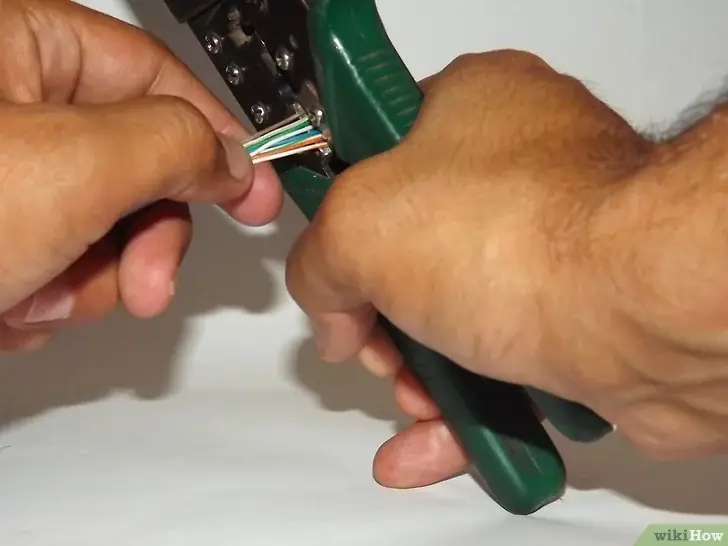

Corta los cables desenrollados a una longitud apropiada sujetando la clavija RJ-45 cerca de los cables. Los cables deberían cortarse para que queden en línea y a la misma altura de la parte superior de la clavija RJ-45.
Corta los cables poco a poco, comprobando con frecuencia para asegurarte de que quedan bien. Es mejor cortar los cables unas cuantas veces que tener que empezar de cero porque te has pasado.

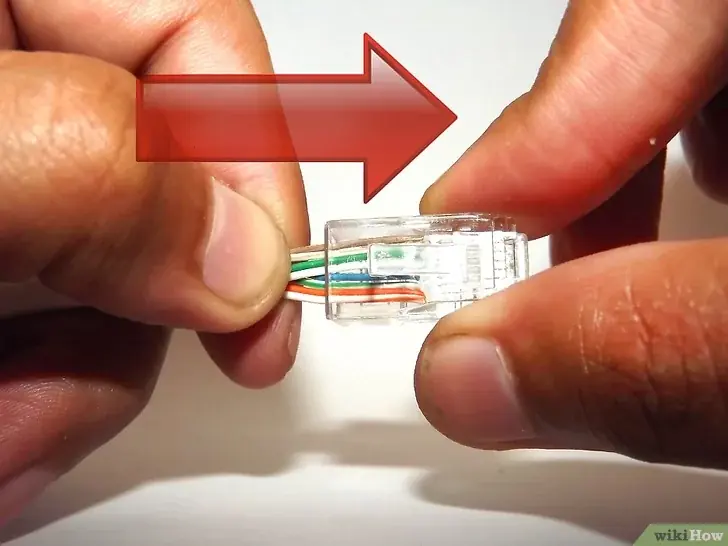

Pon los cables en la clavija RJ-45, asegurándote de que siguen alineados y cada color queda en la guía o canal que toca. Asegúrate de que cada cable llega a la parte superior del conector RJ-45. Si no lo compruebas acabarás dándote cuenta de que la clavija RJ-45 que acabas de crimpar no vale para nada.

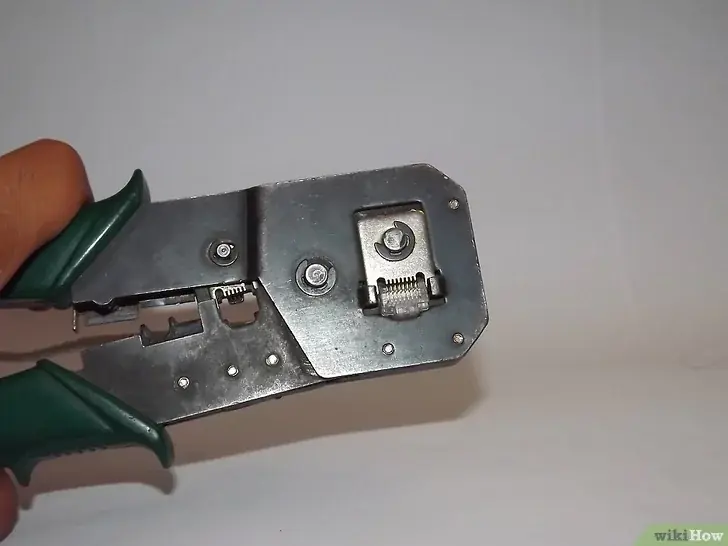

Usa la herramienta para crimpar el conector RJ-45 al cable presionando el plástico protector y el cable dentro de la clavija de manera que la parte de abajo del conector quede apretada en el plástico. Vuelve a crimpar el cable para asegurarte de que conecta bien.

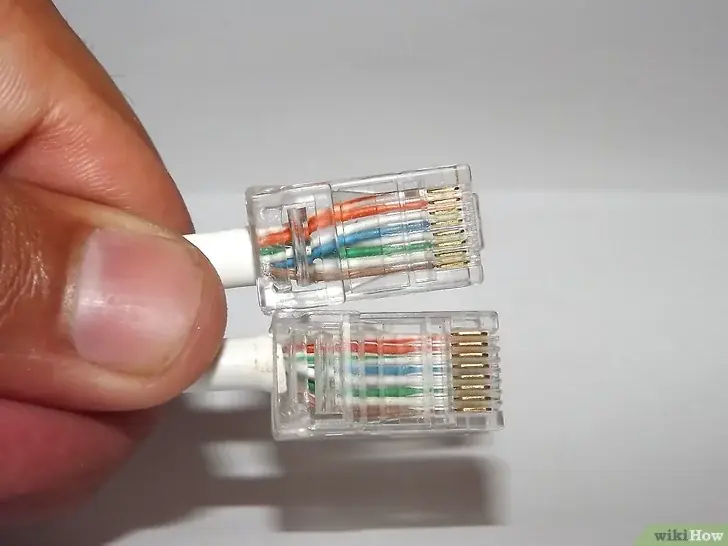

Sigue las instrucciones de arriba para hacer el otro extremo del cable.

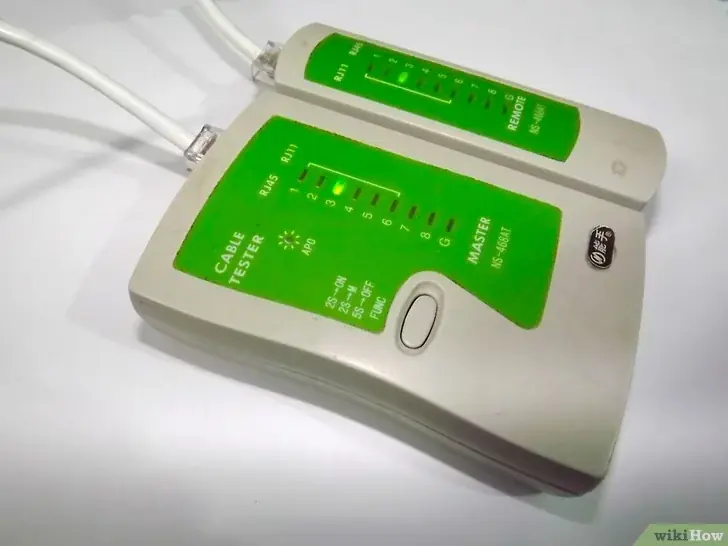

Usa un probador de cables para asegurarte de que tu cable funciona correctamente y los dos extremos están crimpados.
Consejos
Cuando insertes los cables en la clavija RJ-45, presiona el cable que está debajo de los cables desenrollados con tu pulgar y el índice para mantener los cables rectos.
Cosas que necesitarás
Cable
Clavijas RJ-45
Cutter
Herramienta para crimpar
Probador de cable
2 pares de pinzas
