En este post te voy a mostrar, de forma sencilla, como poder arreglar una lamparita led que ya no prende.
Acà tengo 3 làmparitas que ya no prenden:

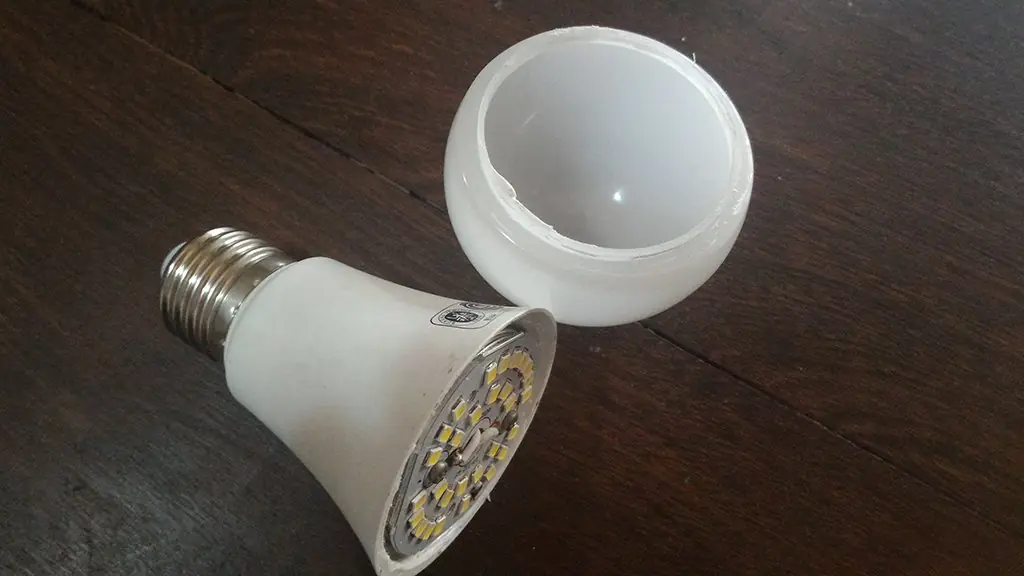

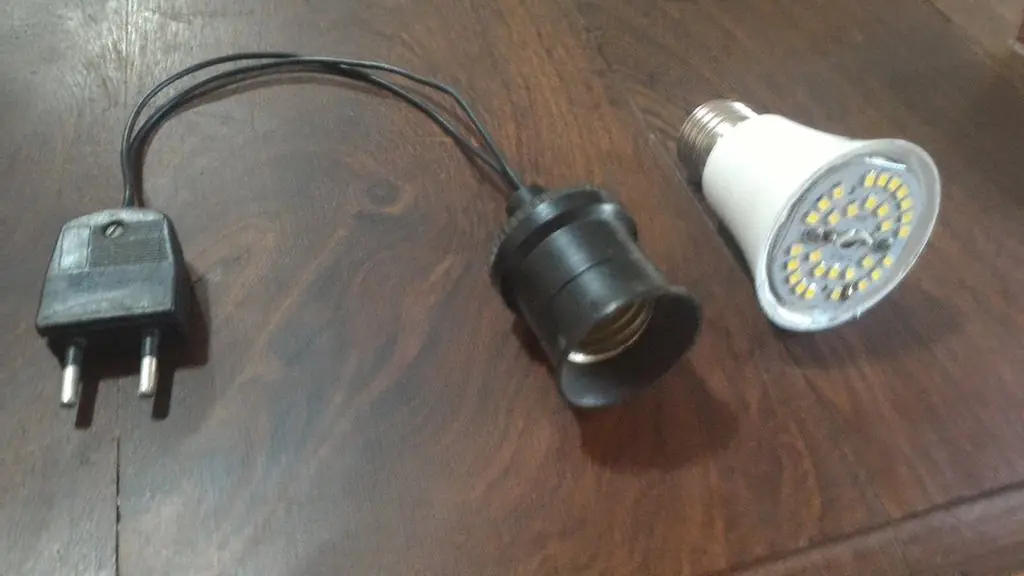

Con la lamparita que no prende, lo primero que vamos a hacer es quitarle el difusor (la càrcasa blanca que protege los leds). Esta pegada con silicona, asì que con un poco de fuerza podemos despegarla:

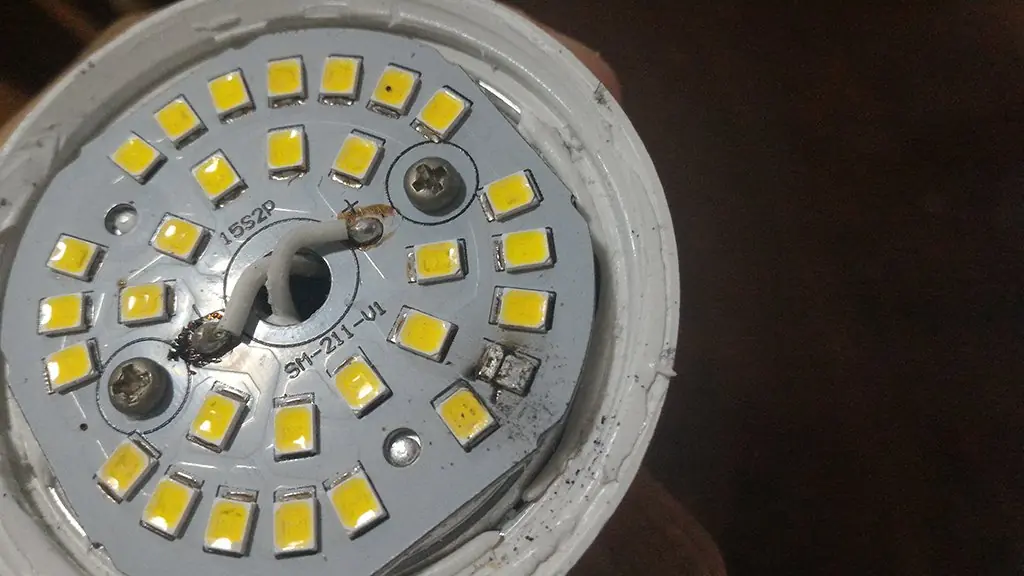

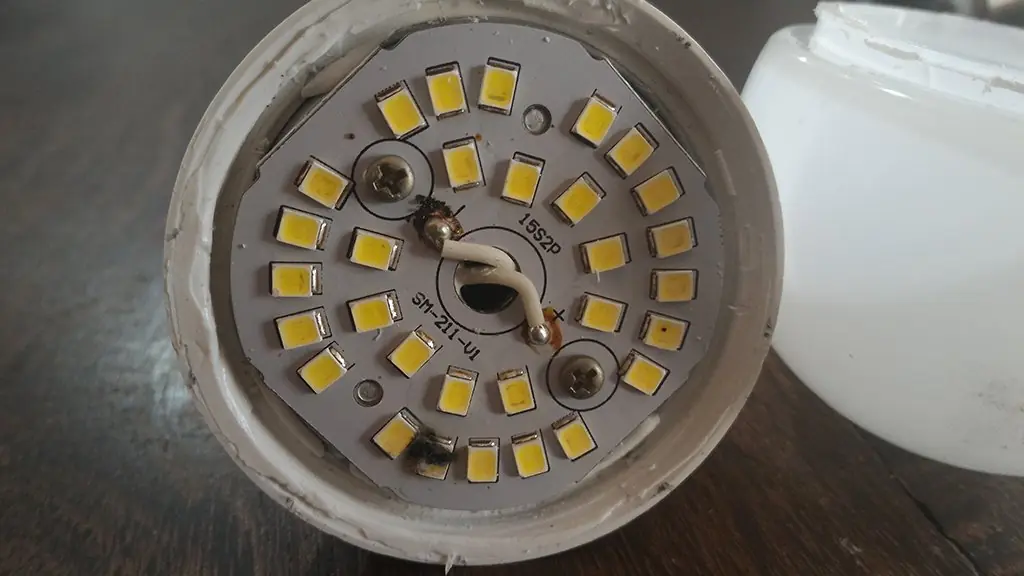

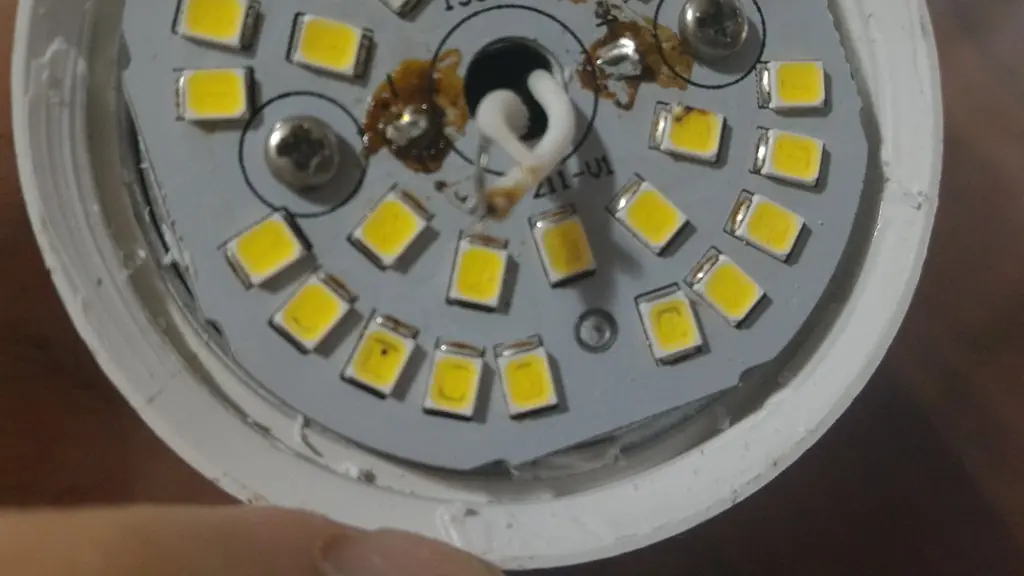

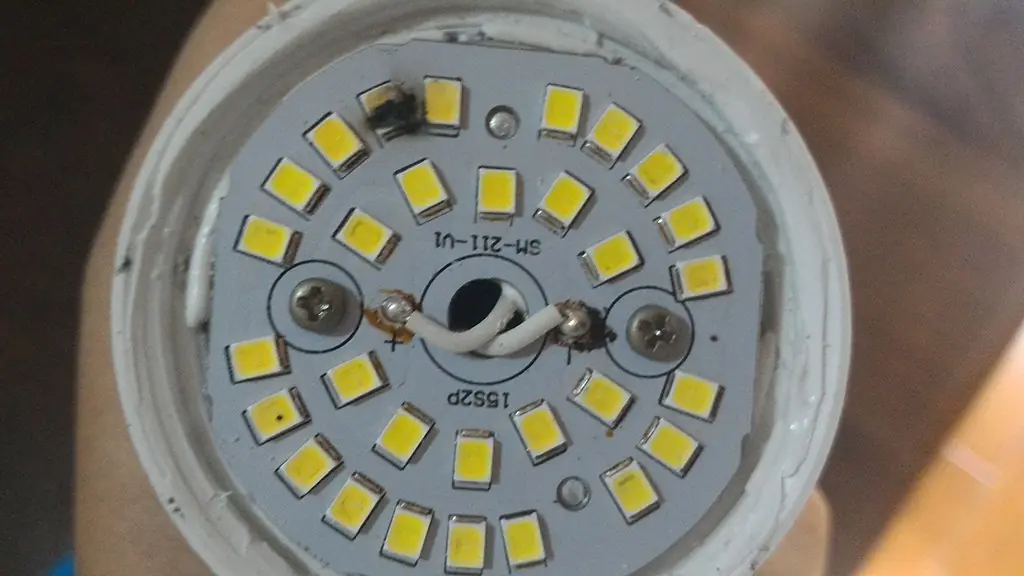

Podemos ver claramente cuàl es el led que esta quemado:
Èsta lamparita es de 15W, y podemos ver claramente que hay 30 leds; por lo que podemos deducir que cada led es de medio watt de potencia.Esto es bueno saberlo para elegir el led de reemplazo

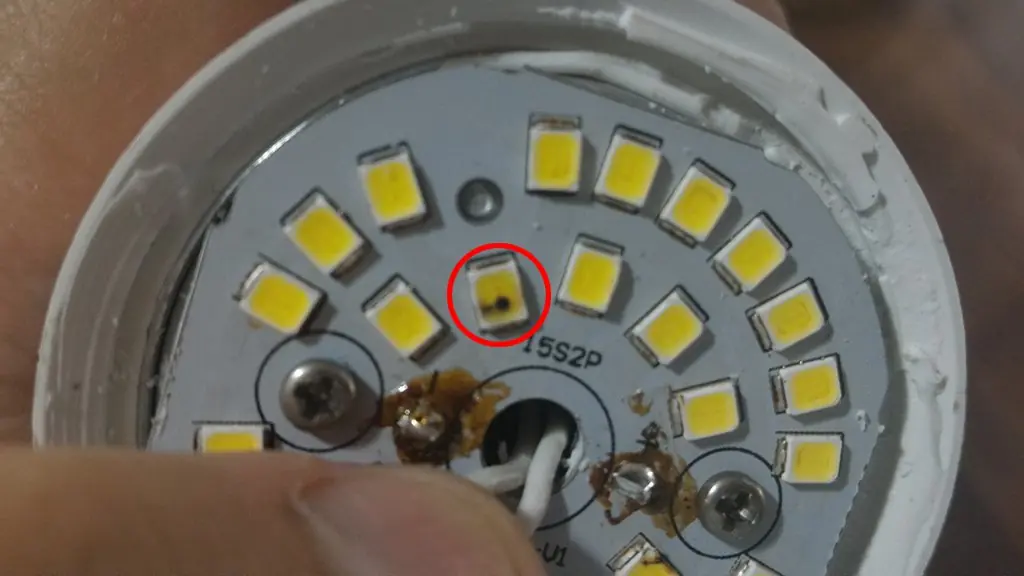

A veces, no es tan notorio saber cuàl es el led quemado sin un tester ò instrumento de mediciòn, pero tambièn vamos a detectar un led quemado en aquèl que tenga 1 puntito negro en la parte amarilla del Led:

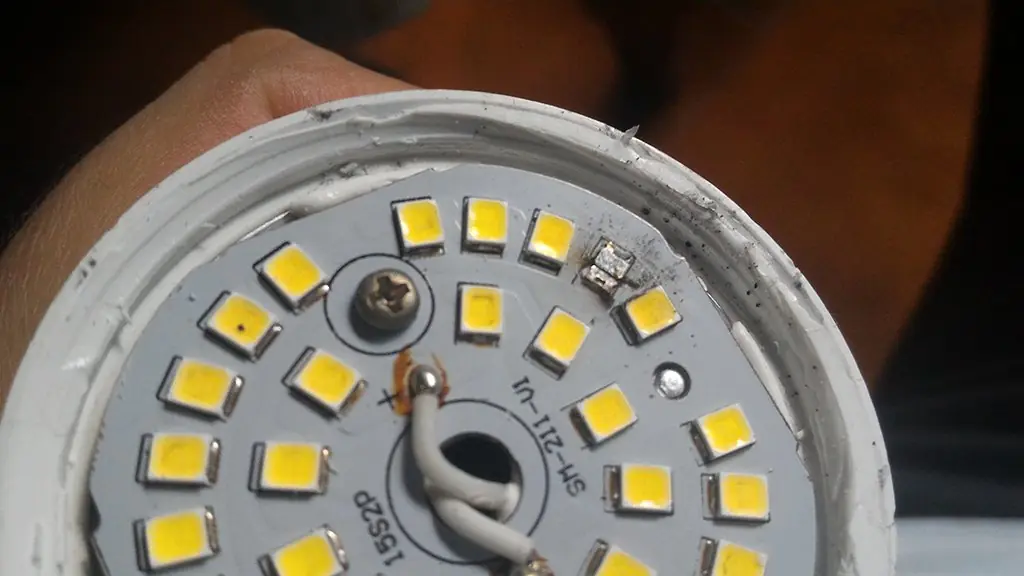

Acà hay uno, menos visible a simple vista:

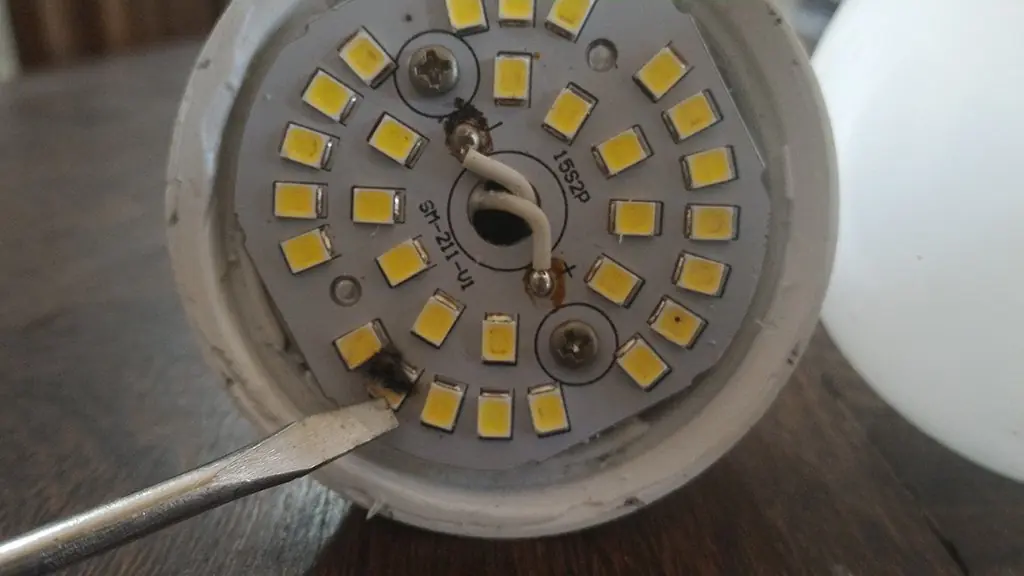

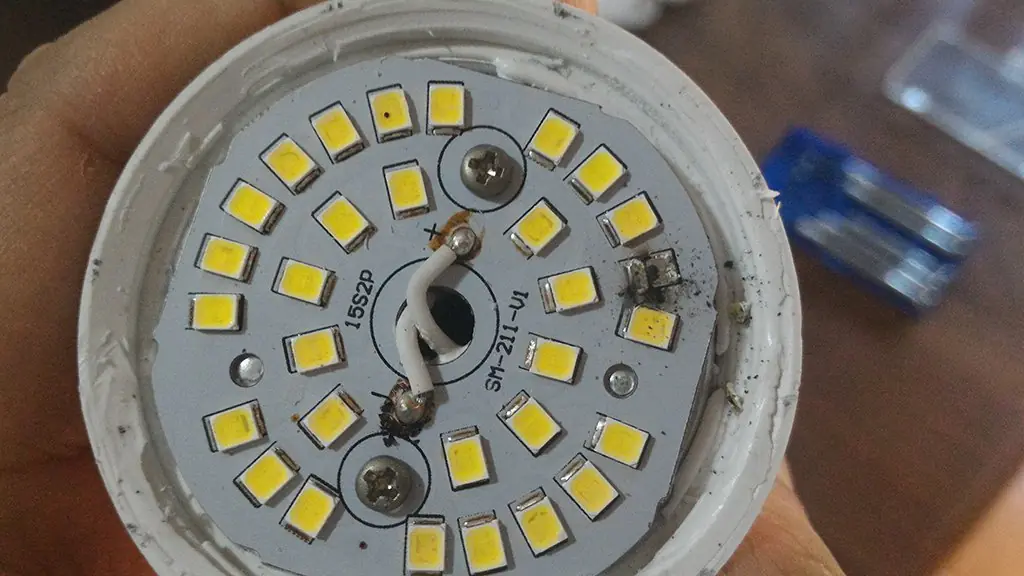

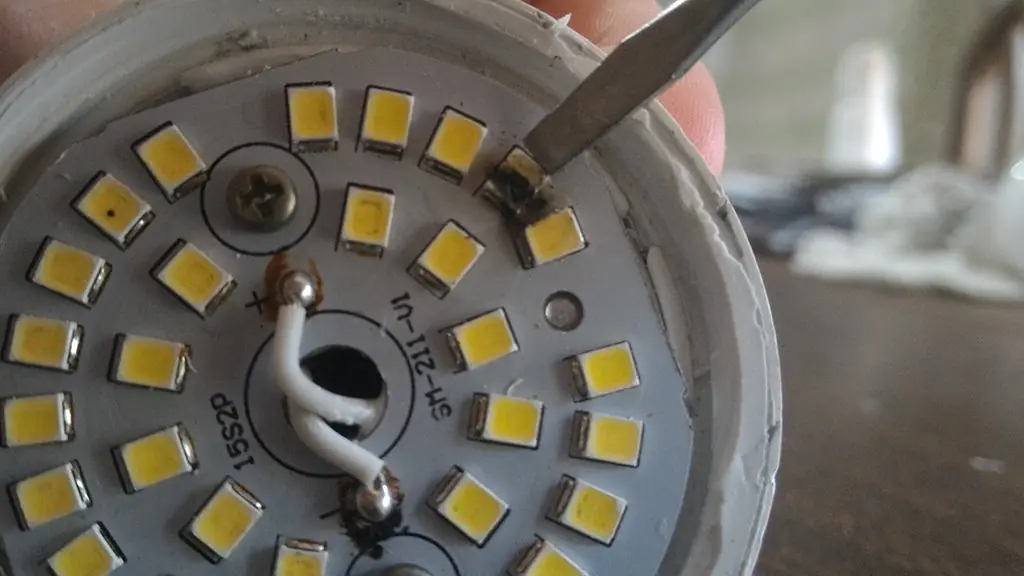

Como el led esta quemado, podemos sacarlo con un destornillador haciendo un poco de presiòn y sale:

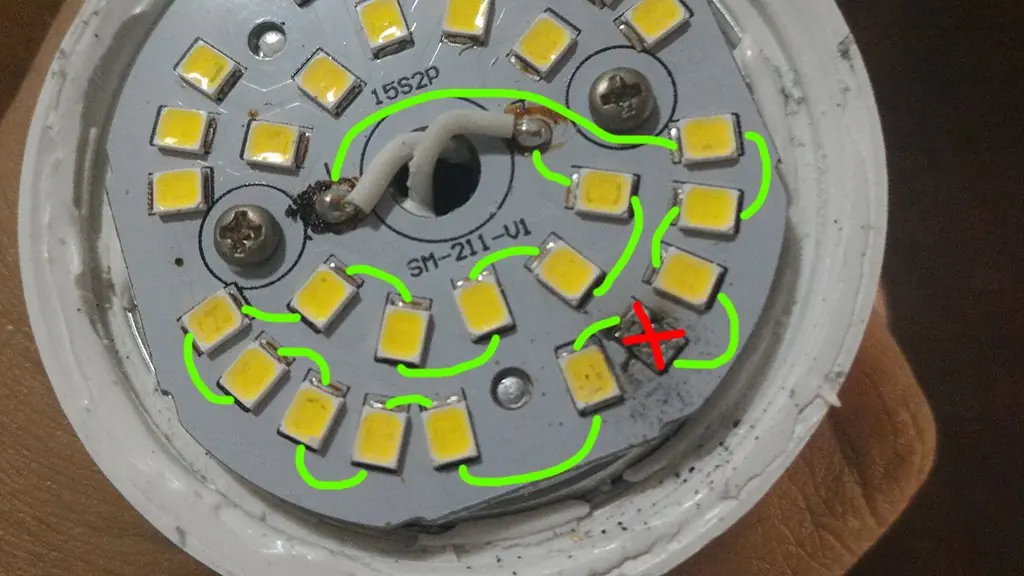

Los circuitos de Leds estàn en serie, es decir, uno atràs de otro. De tal forma que si se quema uno, el circuito queda abierto y ya no prende ninguno de los leds.
Los circuitos son 2, uno para cada rama de 15 leds. Asì que puede prender la mitad de la làmpara y la otra no, porque se puede haber quemado un led de ese tramo.
Para arreglar el problema podemos reemplazar el led quemado por otro, que podemos sacar de otra lamparita ò hacer un puente de estaño para cerrar el circuito. Obviamente, al hacerlo de èsta ùltima forma, la lamparita perderà un poco de luminosidad.

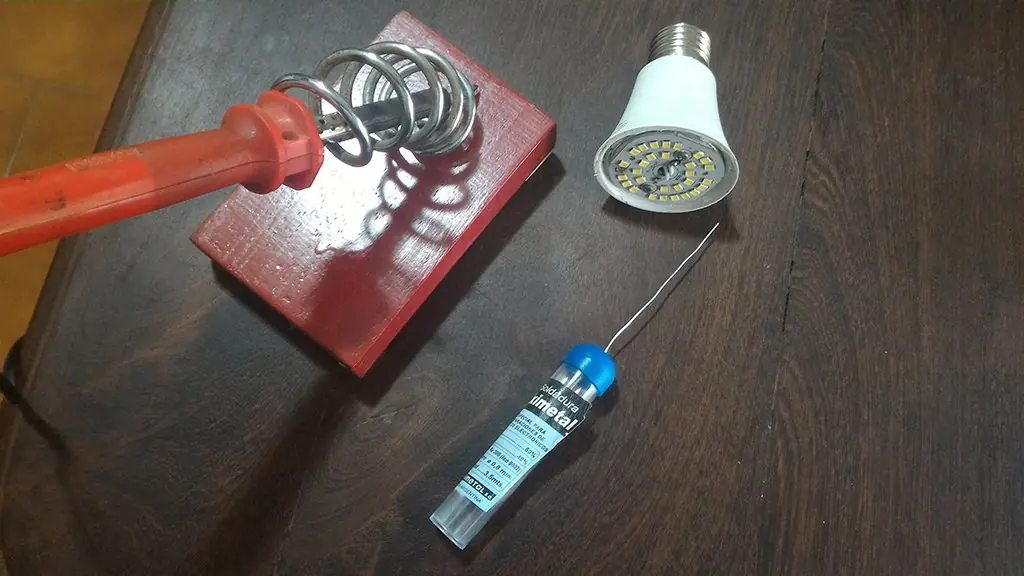

Yo voy a hacer un puente de estaño:

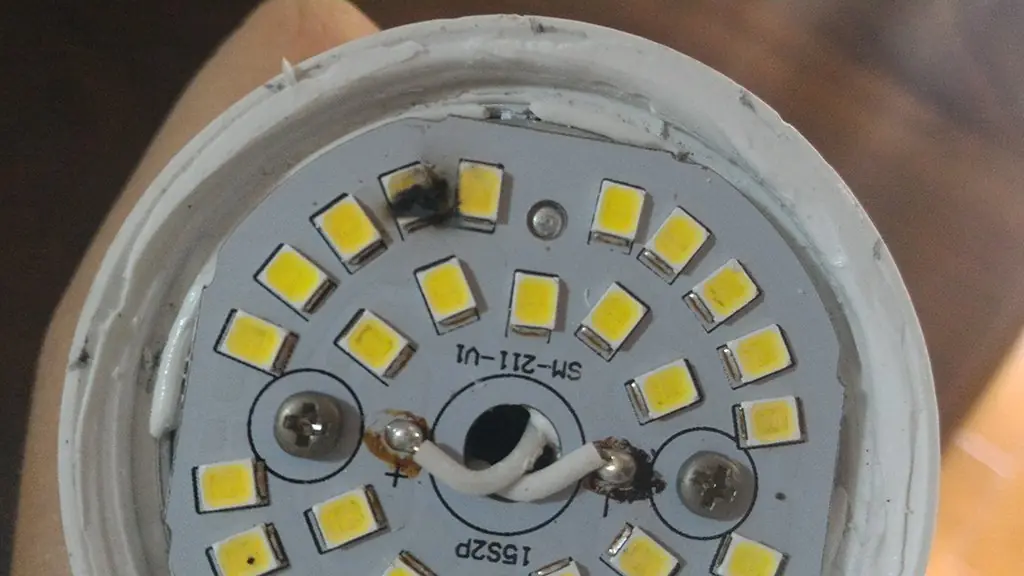

Acà podemos ver el ciruito abierto donde estaba el led quemado:

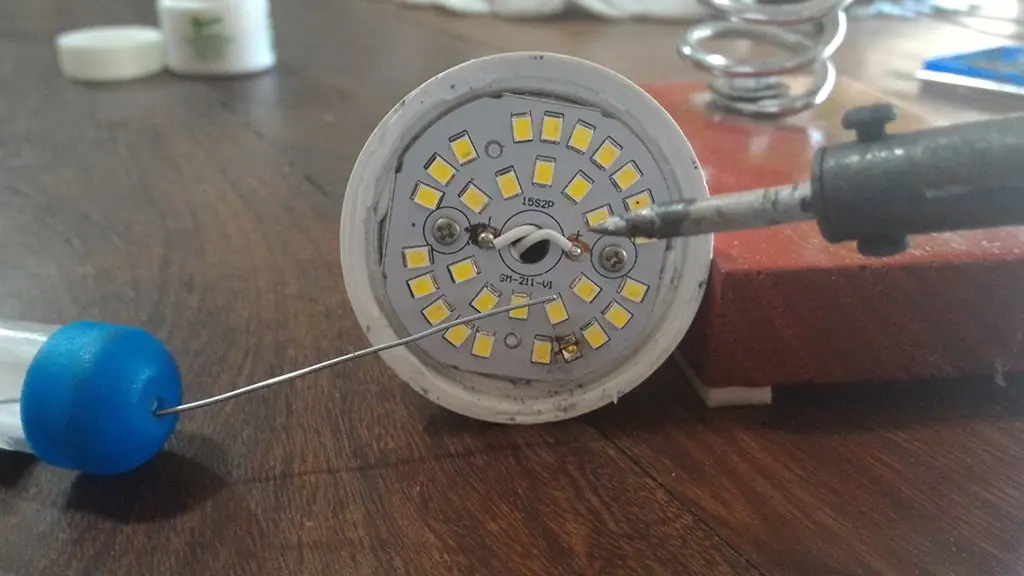

Y soldamos para cerrar el circuito:

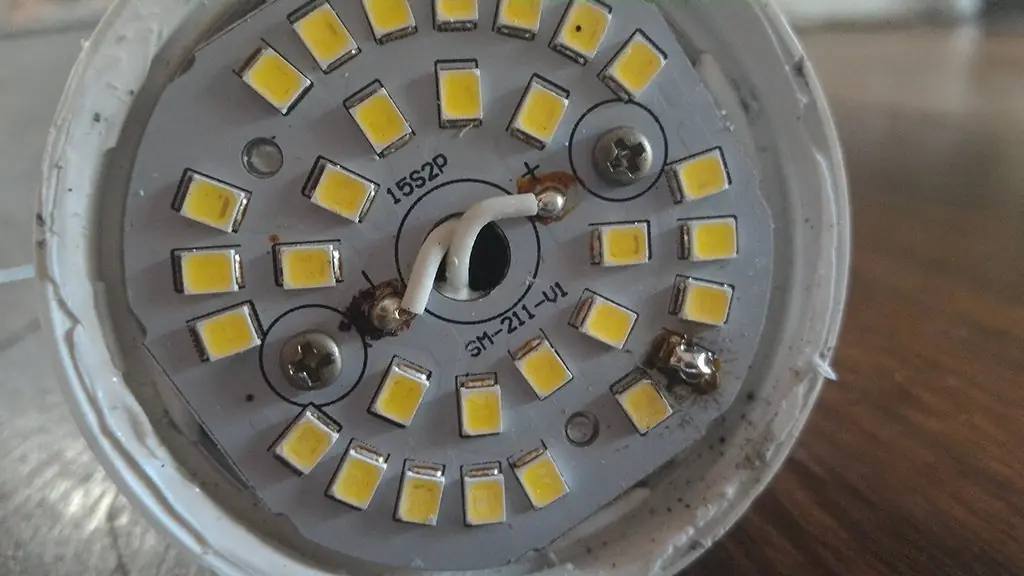

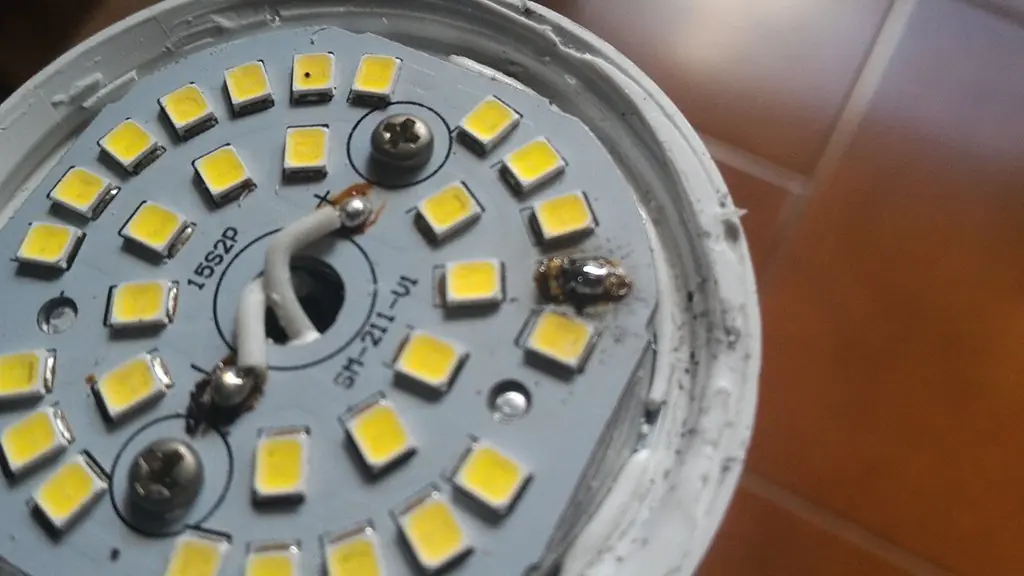

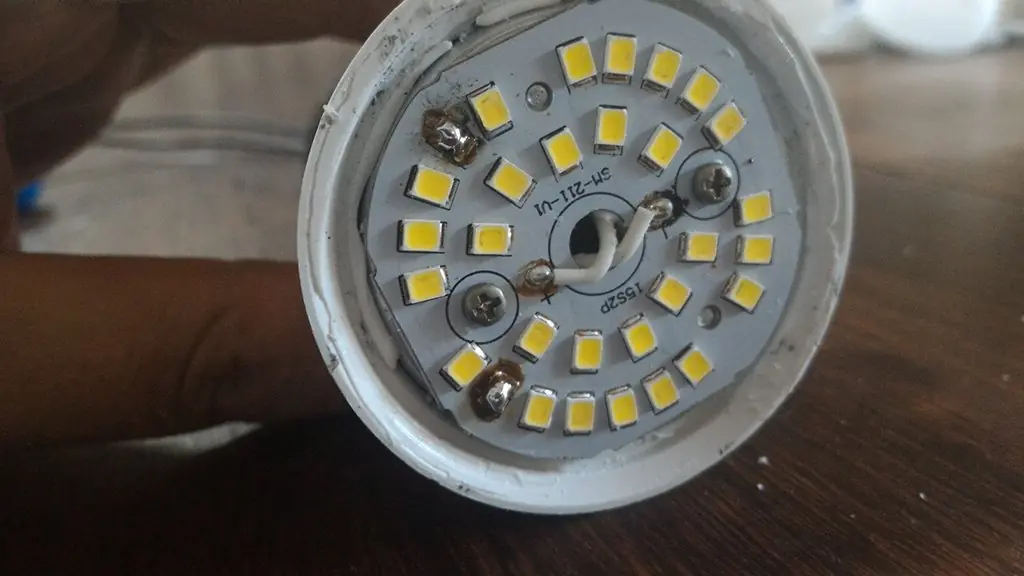

Asì queda el puente de estaño (circuito cerrado):

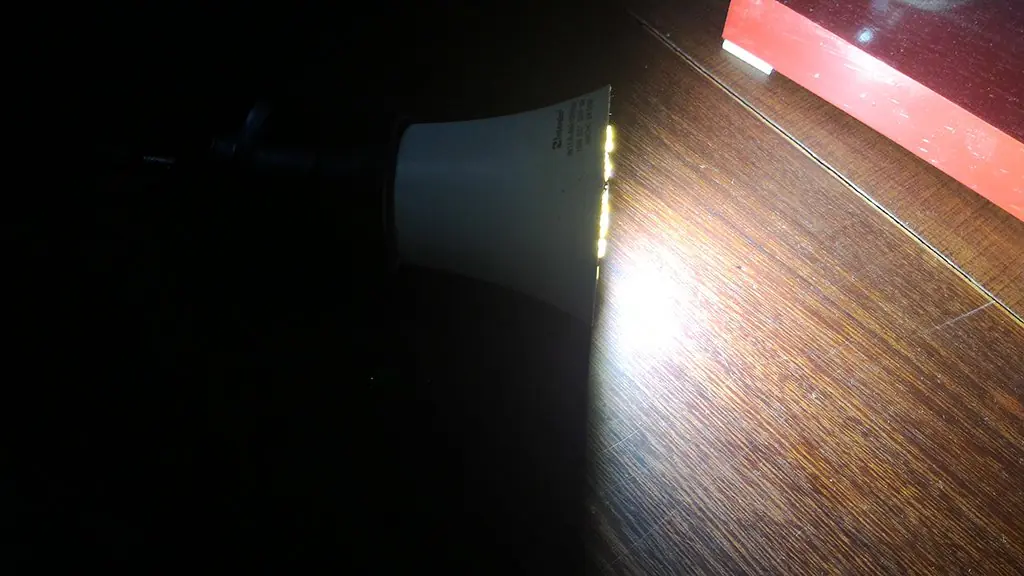

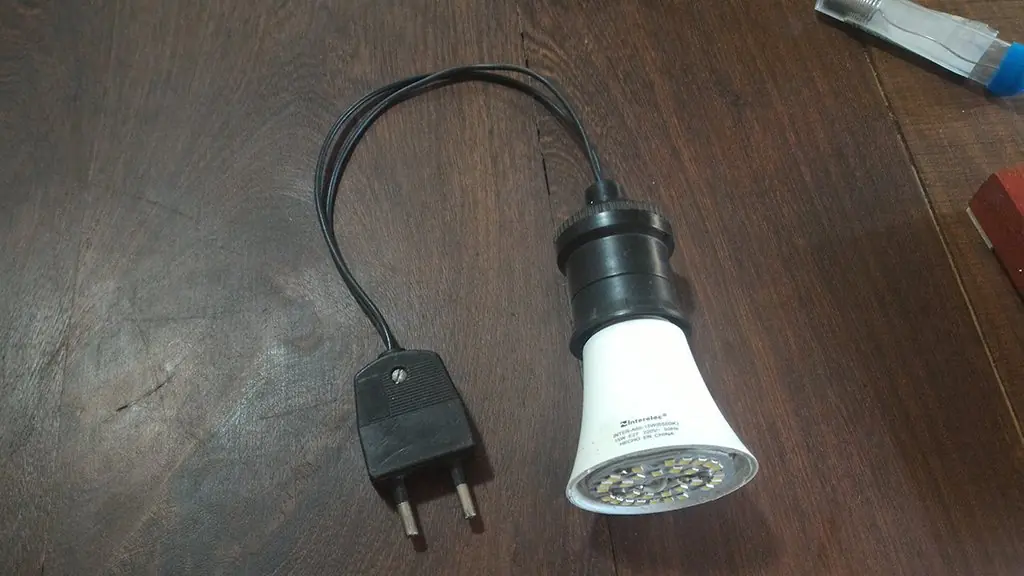

Probamos la làmpara y vemos si prenden todos los leds:

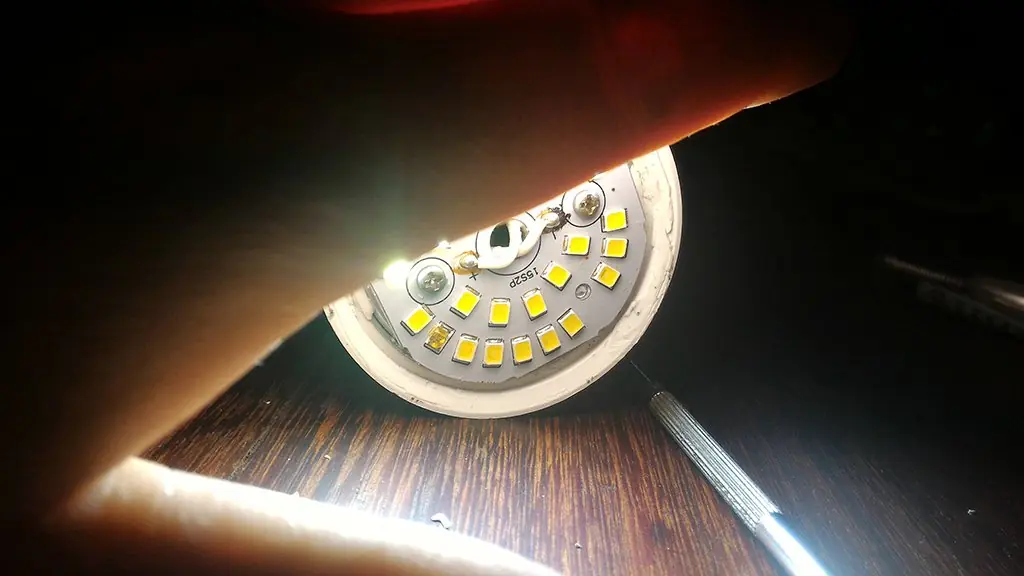

Vemos que se prenden los leds:

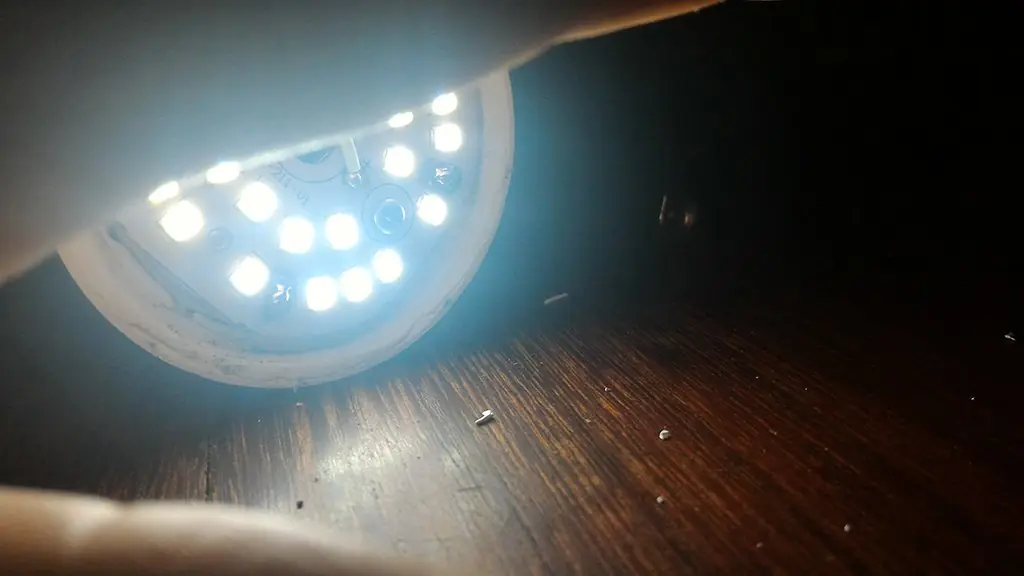

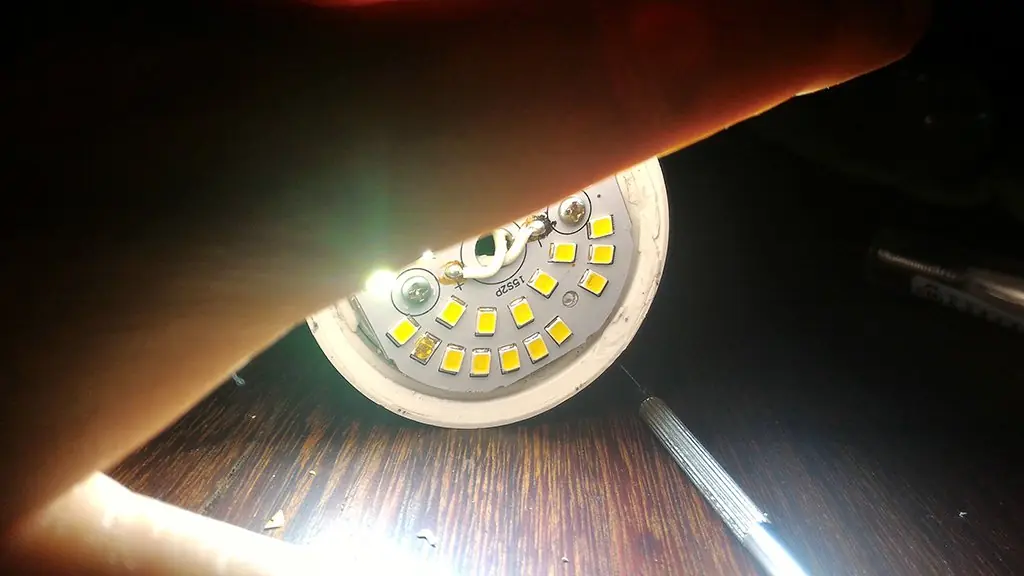

Pero vemos que prende sòlo la mitad de la lamparita:
Eso significa que hay un led quemado del otro lado del circuito que debemos puentear:

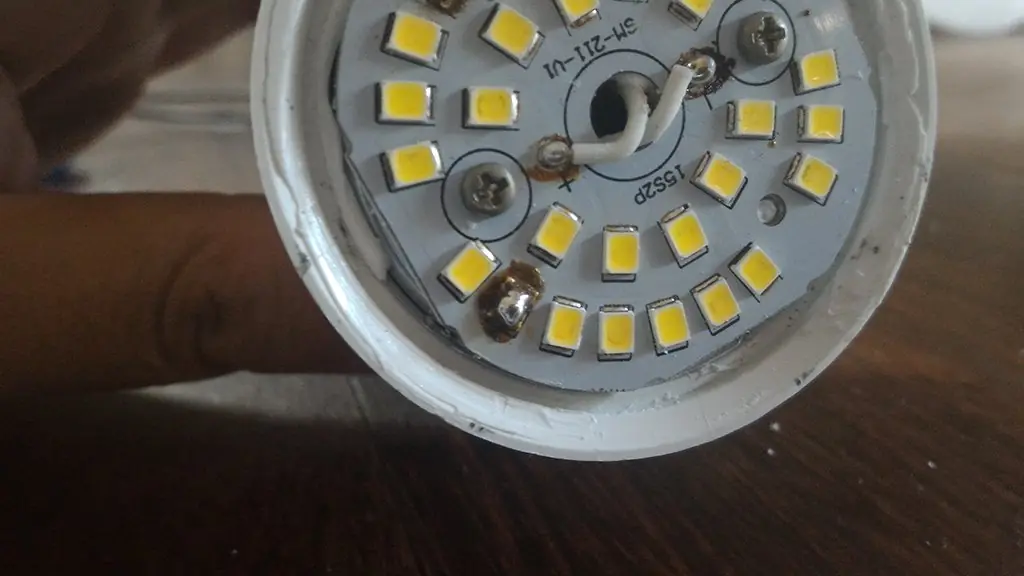

Hacemos un nuevo puente y probamos de nuevo:

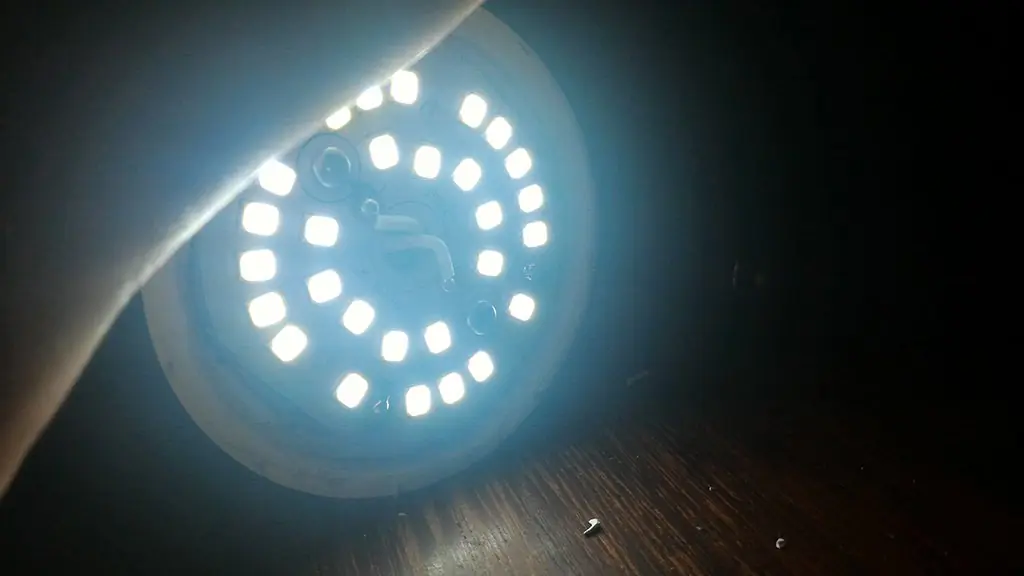

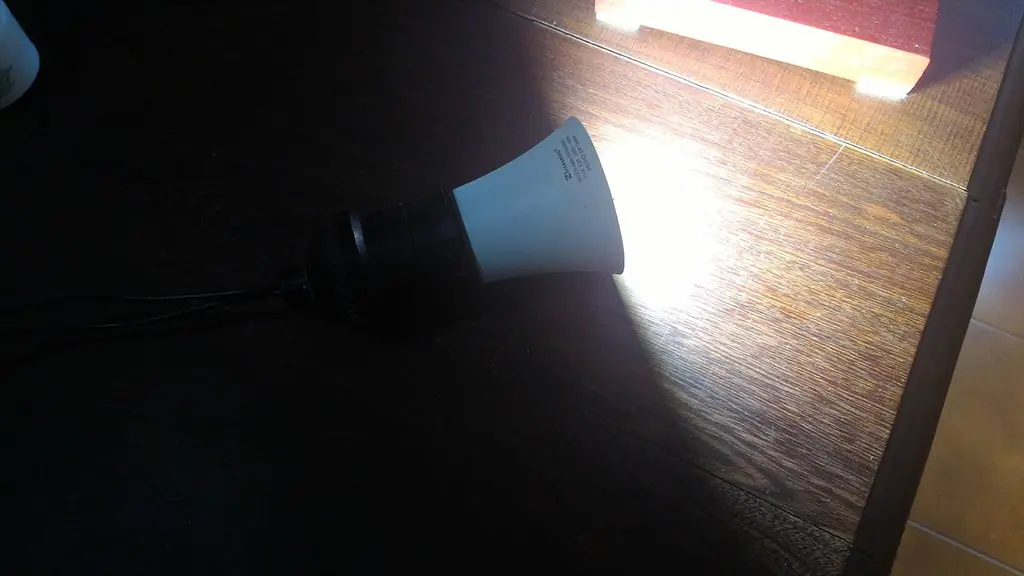

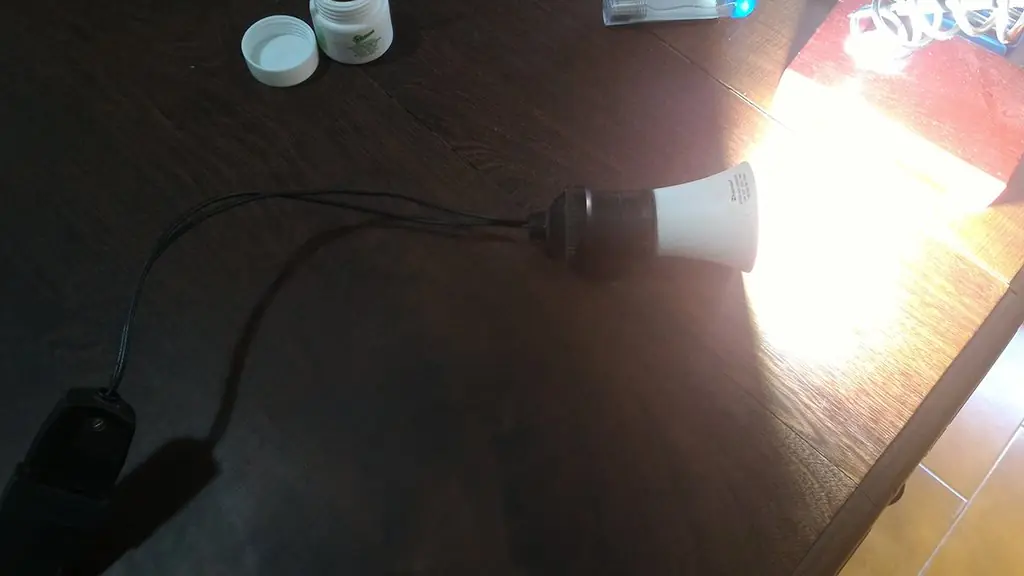

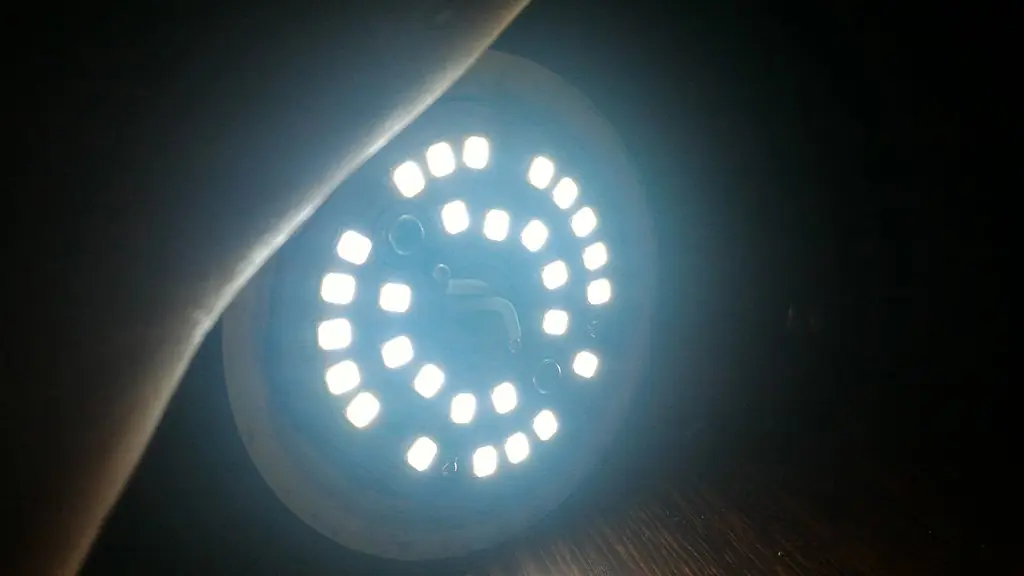

Ahora sì vemos que prenden todos los leds:

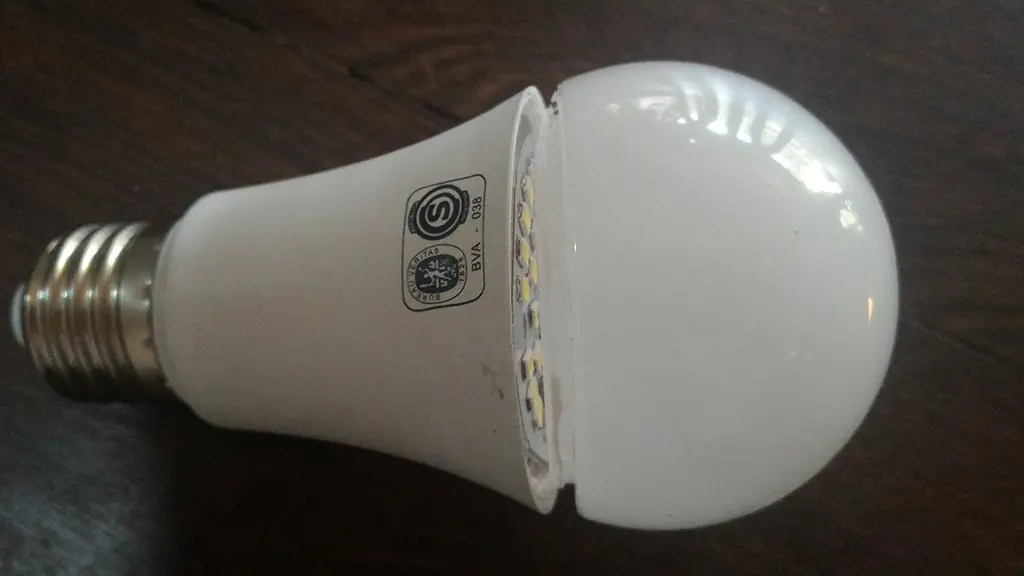

Volvemos a colocar el difusor y listo.
Eso es todo, fin del post.
