Estos 2 muebles que te muestro a continuación fueron diseñados exclusivamente a partir de una plancha de terciado estructural cada uno, es un diseño original absolutamente mio, la idea es muy sencilla, y busca facilitar la elaboración y traslado de mobiliario.
Todo surgió para un trabajo de la Uni en donde debíamos realizar un diseño para la instalación de faenas de una obra inmobiliaria. Como el área de trabajo se va trasladando constantemente pudimos observar que necesitaban mobiliario modular, fácil de construir, armar y desarmar.
Este post esta elaborado no solamente para mostrar que construí un mueble, sino para compartir la información para que quienes necesiten un escritorio o un mesón puedan construirlo a partir de este diseño sencillo, económico y muy firme.
A continuación hay 2 muebles:
El primero es un mesón de trabajo, específicamente para trabajar de pie, pues fue diseñado para ubicarse en el comedor y separar la cocina de las mesas
El segundo es un escritorio y mesa, es bajo especial para trabajar sentado.

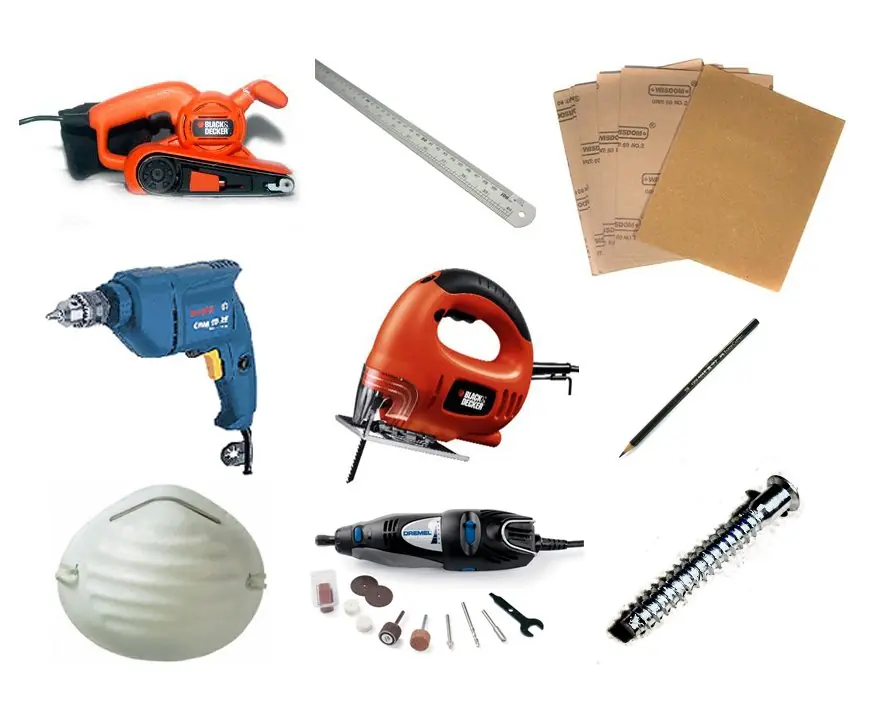

Las herramientas y materiales que utilice para elaborar ambos muebles son las siguientes:
lijadora de banda
sierra caladora
taladro
dremel
regla de 1 metro
lápiz
lijas de madera
tornillos de ensamblaje (solamente 6)
plancha de terciado estructural de 15 mm de espesor (1 para cada mueble el ancho y largo de la plancha es 1220 x 2440 mm)
y mascarilla
Ahora vamos a ver las piezas que componen cada mueble, primero vamos a ver el mesón:
1º Comprar una plancha de terciado estructural, en donde la compre el dimensionado era gratis solamente realizan lineas rectas así que debemos pasarle el siguiente plano y que la dimensiones con esas medidas

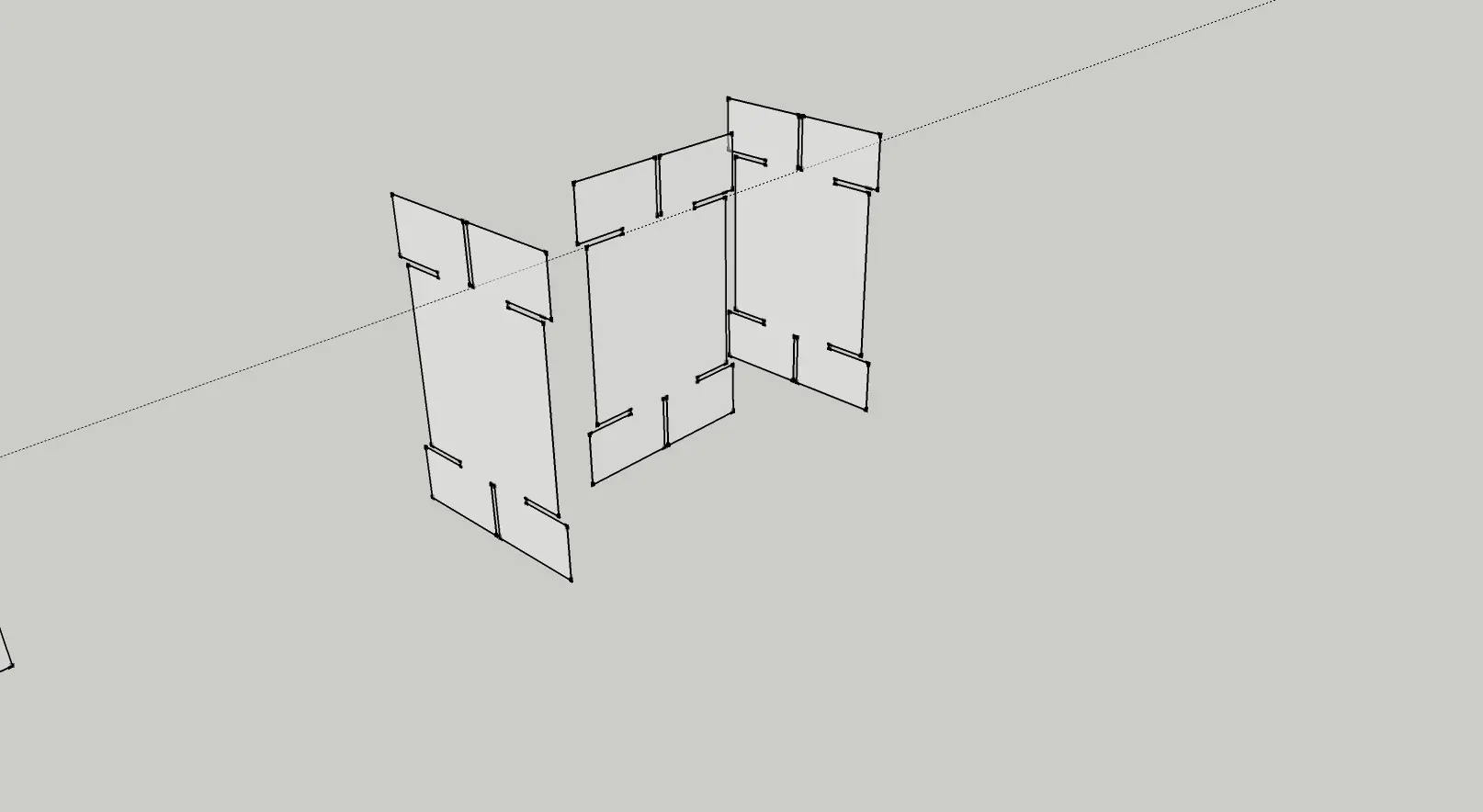

2º Ahora que ya tenemos la plancha dimensionada veamos cuales son las piezas que componen el mueble, esta compuesto por 8 piezas, las cuales no varían en más de 3 formas, a cada forma le asigne una letra para identificarla
3º Aquí les presento las medidas de cada forma, para quienes estén interesados puedan elaborarlo
A
C
B

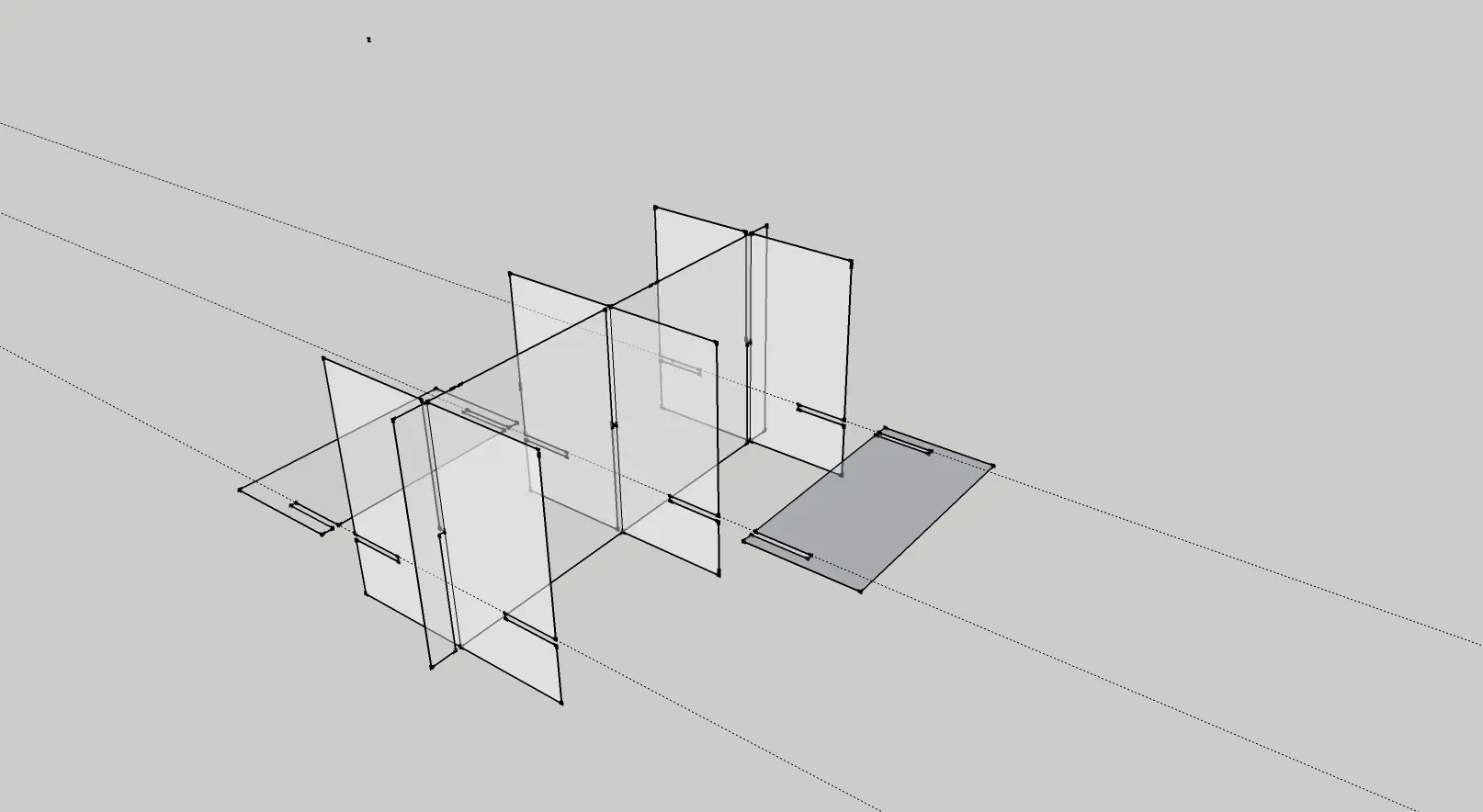

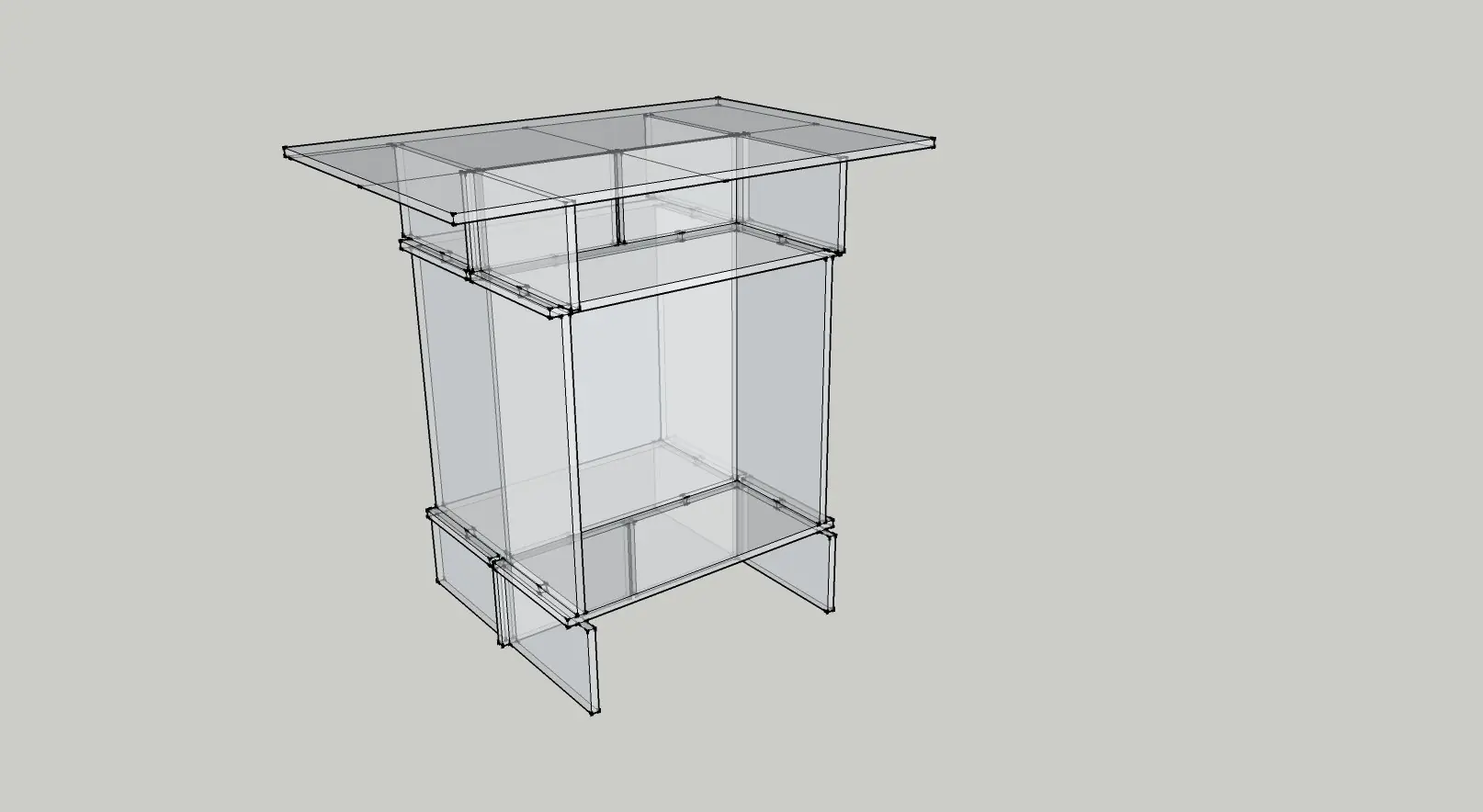

4º Por último el ensamblaje
Ahora veamos el escritorio:
1º Comprar una plancha de terciado estructural y solicitar el dimensionado de estas piezas
2º Este diseño esta compuesto por 1 pieza menos pero mas formas, son 7 piezas y 5 formas.
cada forma tiene una letra para identificarla
3º Ahora las medidas de cada forma para que puedan elaborarlas a la perfección
Z
Y
X
W
V

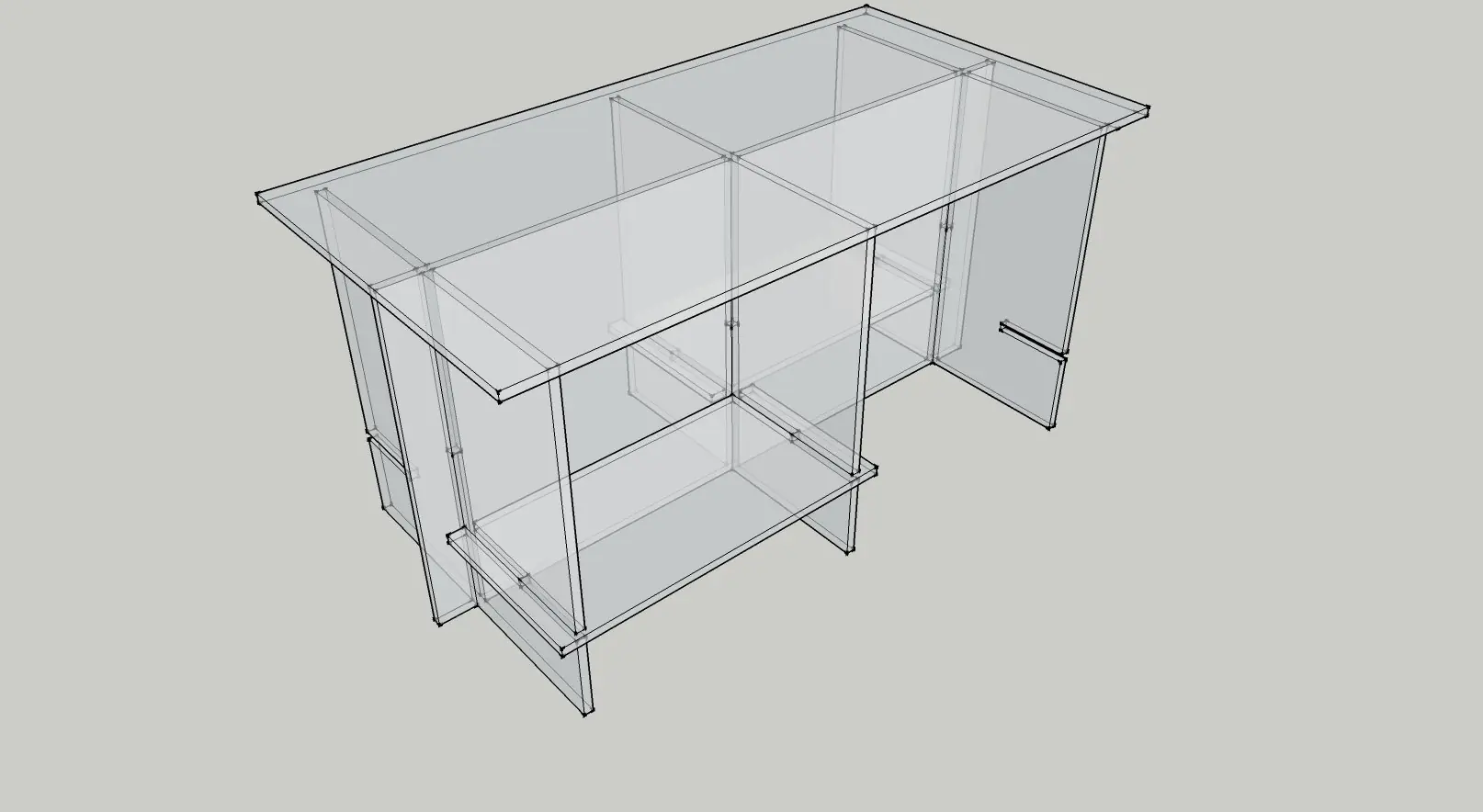

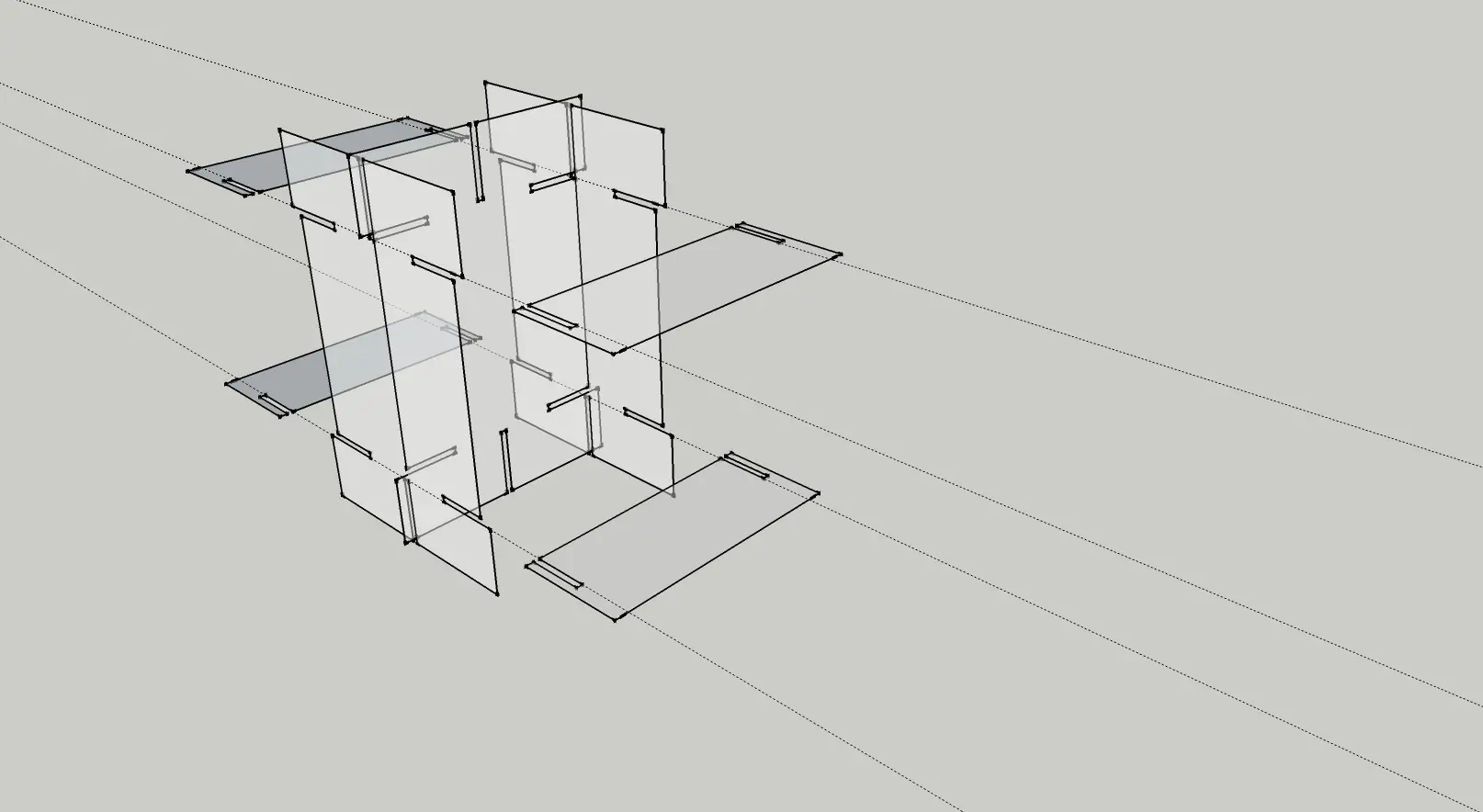

4º Finalmente el ensamblaje
ojo:
el color rojo en las imagenes representa el material que se pierde
el color gris que se ve en las piezas V y B representa el área en donde se apoya la base, es ahí en algún punto que uds. decidan deben poner los tornillos, si lo hacen fuera del color gris el tornillo quedara en el aire
Ahora veamos parte del proceso de elaboración

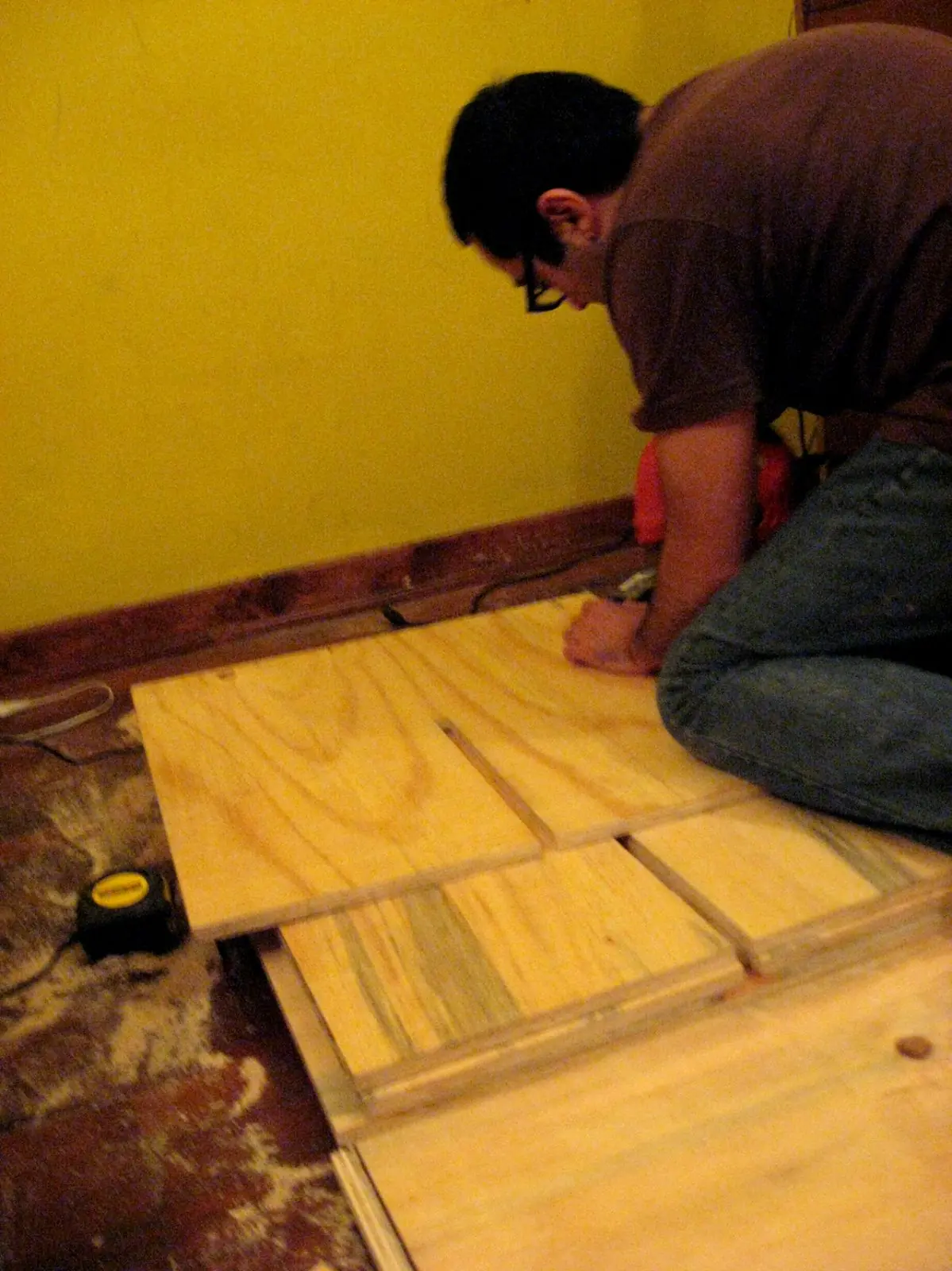

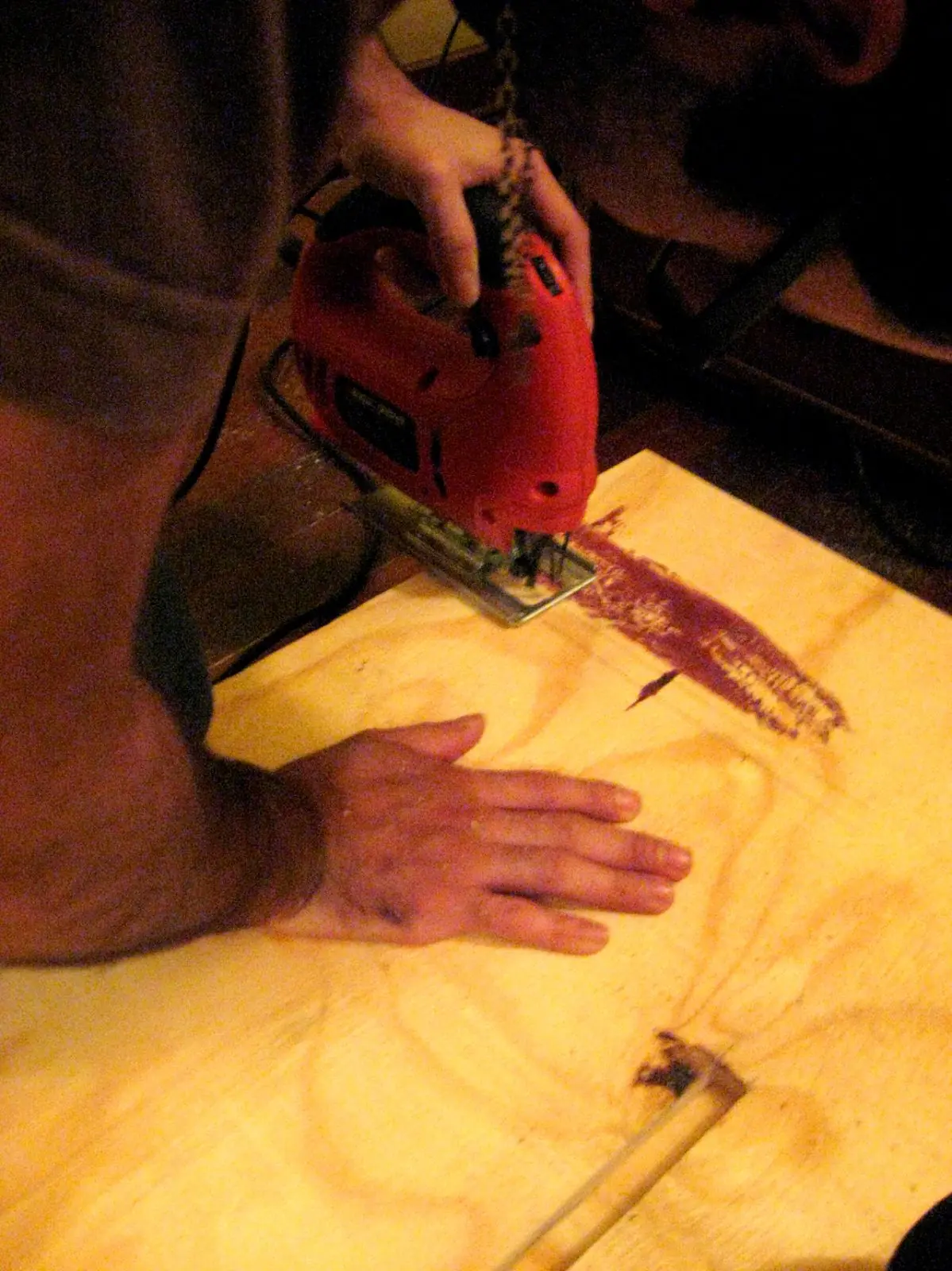

después de marcas las piezas mi novio procede a cortarlas con la caladora, el se encarga del trabajo pesado

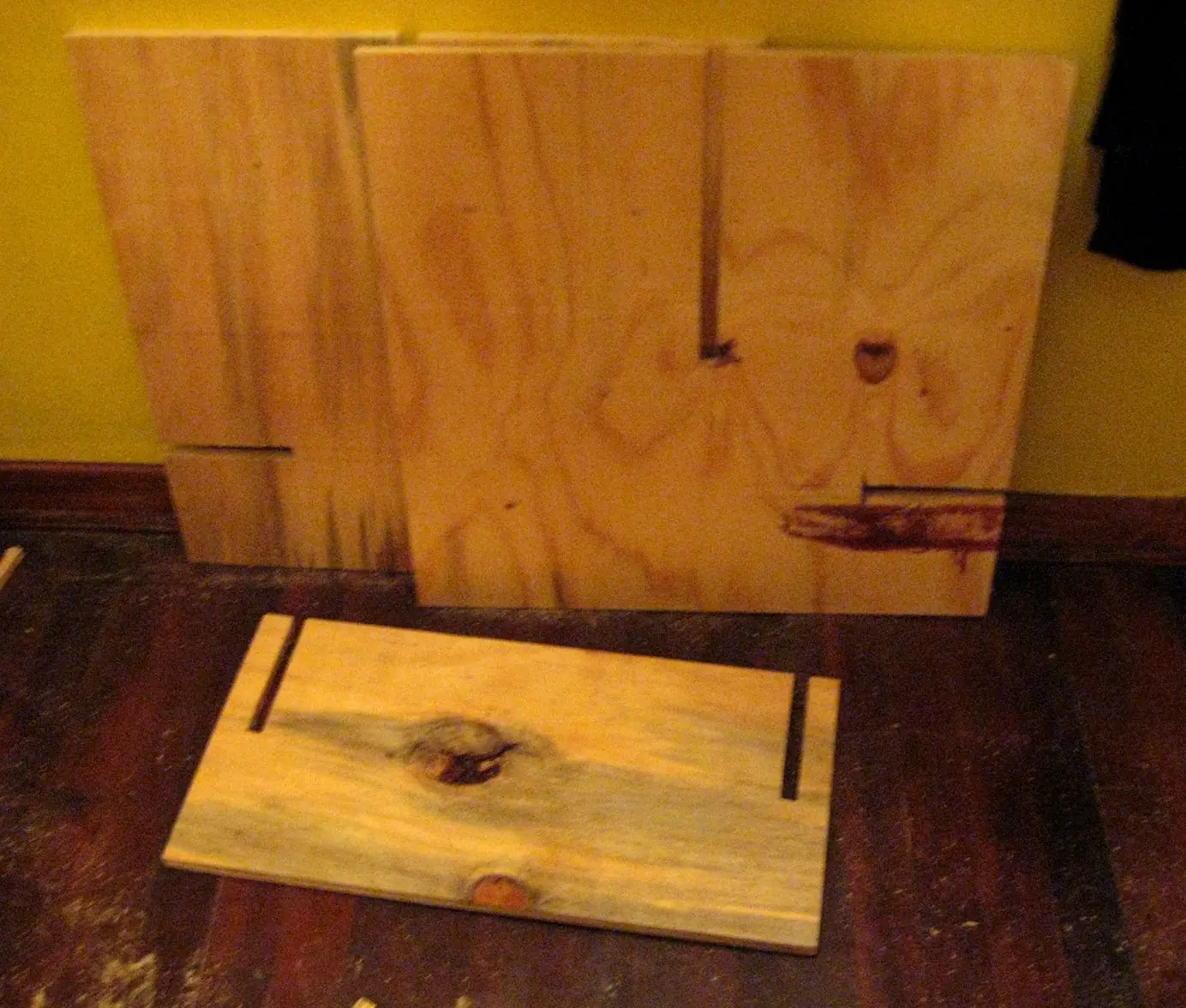

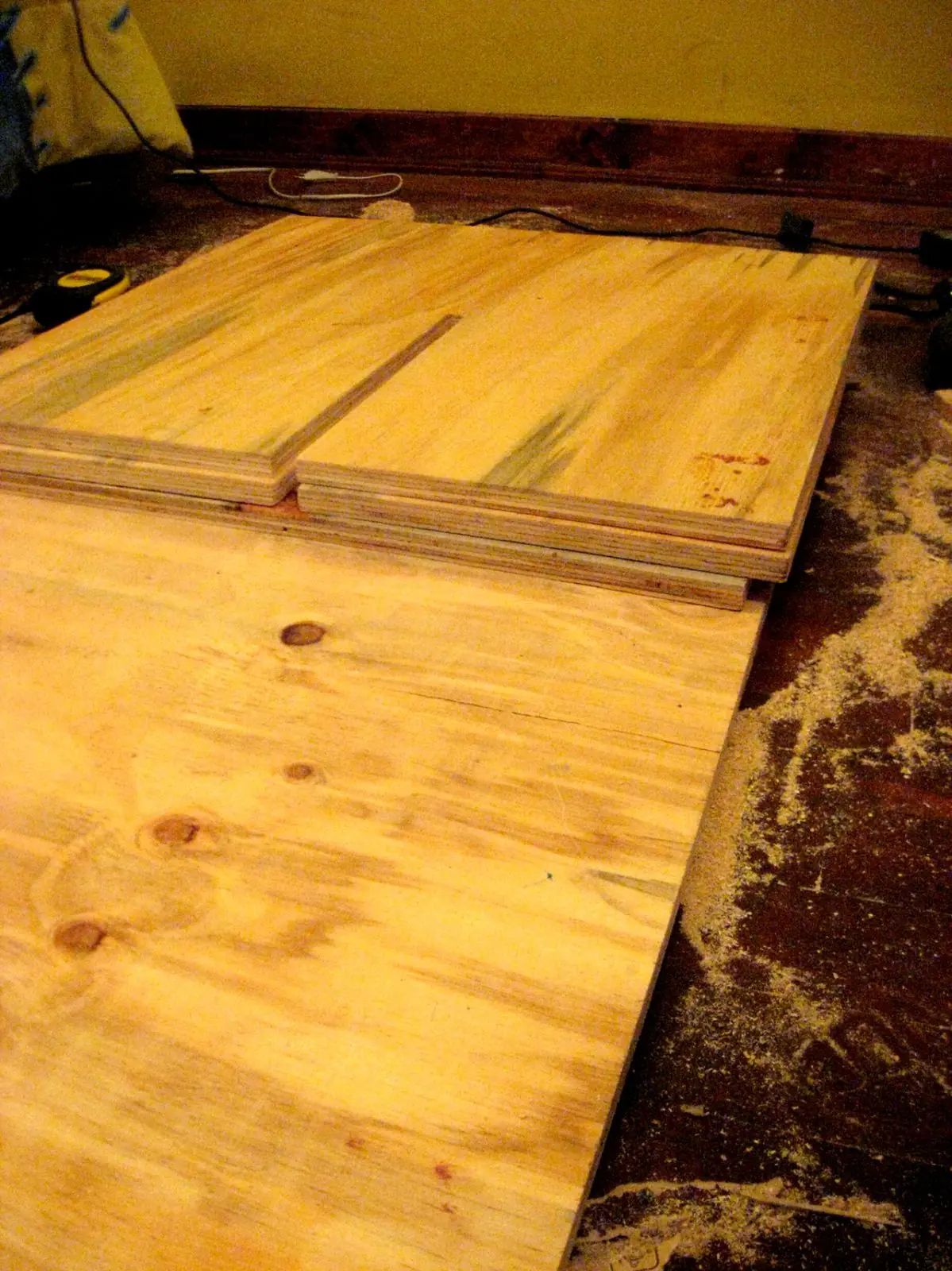

aquí ya varias piezas cortadas

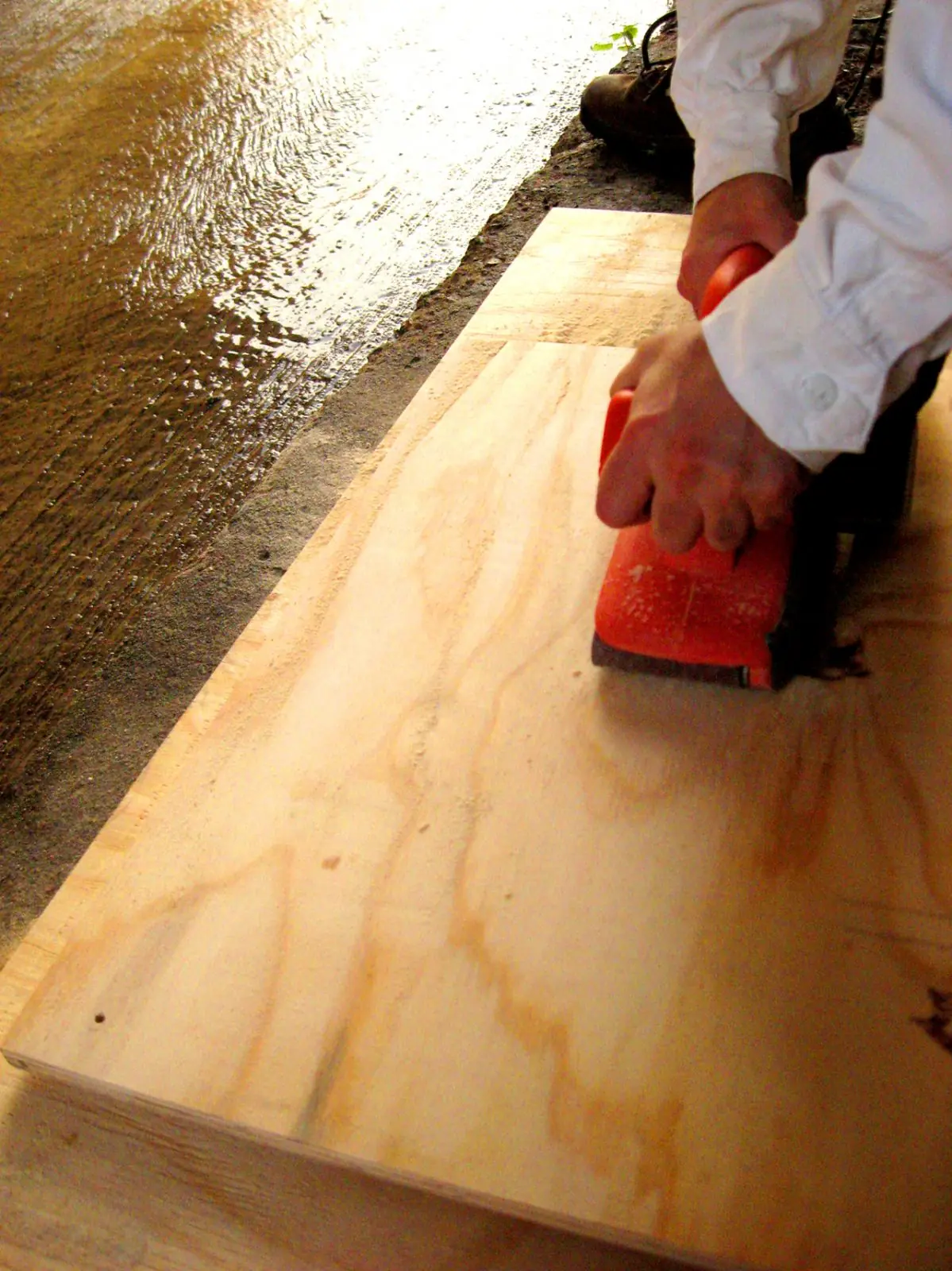

ahora llego la hora de lijar!, esto se podría hacer con papel de lija pero la lijadora de banda facilita el trabajo
finalmente las piezas se encajan y tenemos un nuevo mueble
Aun falta el barniz, pero debe haber sol para poder aplicarlo
como pueden ver le pusimos ruedas y quedo estupendo!
espero que haya sido de su agrado y que alguno pueda construirlo
es muy firme y muy sencillo
saludos!
no se olviden de comentar
y recomendar el post!
Todo surgió para un trabajo de la Uni en donde debíamos realizar un diseño para la instalación de faenas de una obra inmobiliaria. Como el área de trabajo se va trasladando constantemente pudimos observar que necesitaban mobiliario modular, fácil de construir, armar y desarmar.
Este post esta elaborado no solamente para mostrar que construí un mueble, sino para compartir la información para que quienes necesiten un escritorio o un mesón puedan construirlo a partir de este diseño sencillo, económico y muy firme.
A continuación hay 2 muebles:
El primero es un mesón de trabajo, específicamente para trabajar de pie, pues fue diseñado para ubicarse en el comedor y separar la cocina de las mesas
El segundo es un escritorio y mesa, es bajo especial para trabajar sentado.
Las herramientas y materiales que utilice para elaborar ambos muebles son las siguientes:
lijadora de banda
sierra caladora
taladro
dremel
regla de 1 metro
lápiz
lijas de madera
tornillos de ensamblaje (solamente 6)
plancha de terciado estructural de 15 mm de espesor (1 para cada mueble el ancho y largo de la plancha es 1220 x 2440 mm)
y mascarilla
Ahora vamos a ver las piezas que componen cada mueble, primero vamos a ver el mesón:
1º Comprar una plancha de terciado estructural, en donde la compre el dimensionado era gratis solamente realizan lineas rectas así que debemos pasarle el siguiente plano y que la dimensiones con esas medidas
2º Ahora que ya tenemos la plancha dimensionada veamos cuales son las piezas que componen el mueble, esta compuesto por 8 piezas, las cuales no varían en más de 3 formas, a cada forma le asigne una letra para identificarla
3º Aquí les presento las medidas de cada forma, para quienes estén interesados puedan elaborarlo
A
C
B

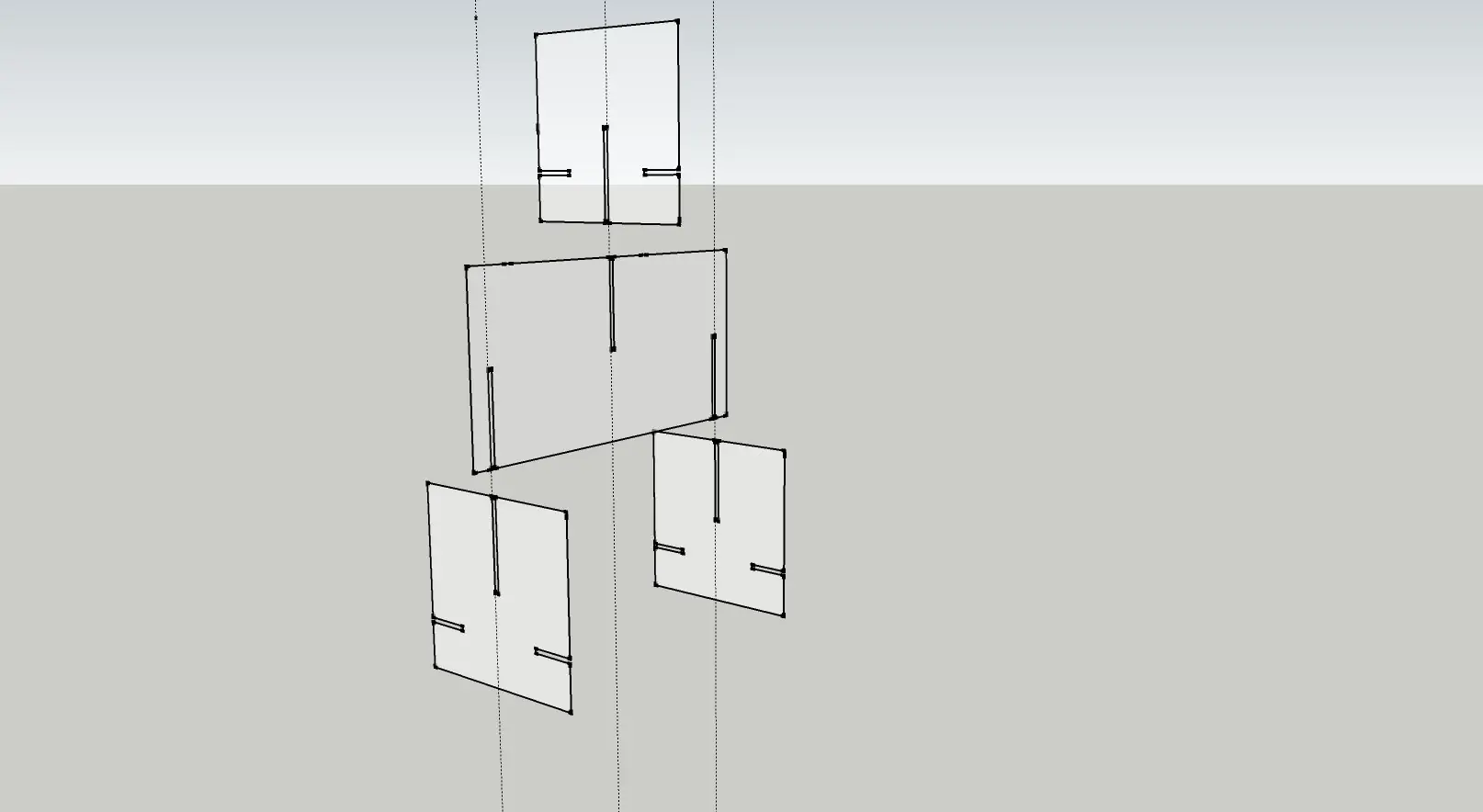

4º Por último el ensamblaje
