Mi trabajo en Solidworks: Rueda [cubierta y llanta]

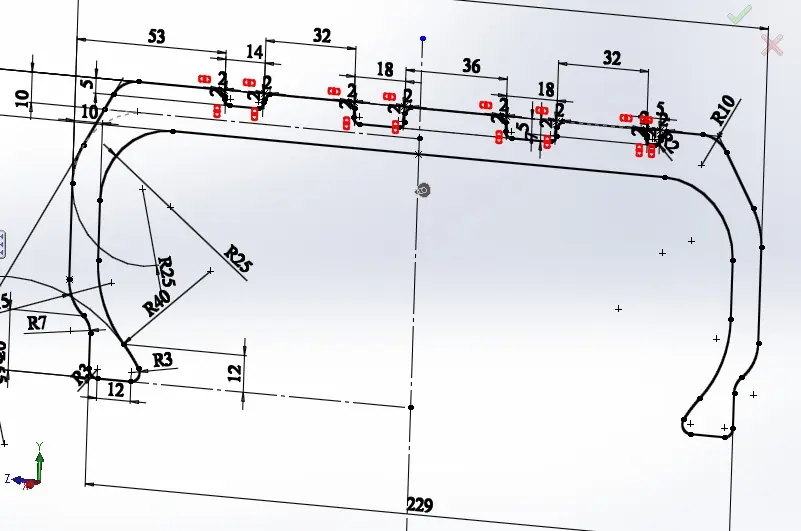

Dibujo el croquis que va a definir la forma de la circunferencia de la cubierta.

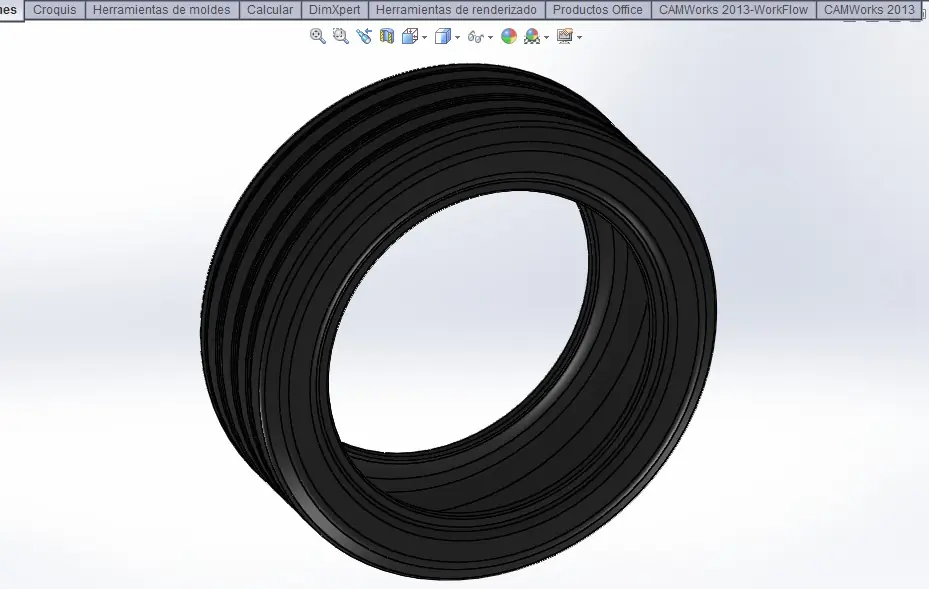

Hago la revolución con respecto al origen.

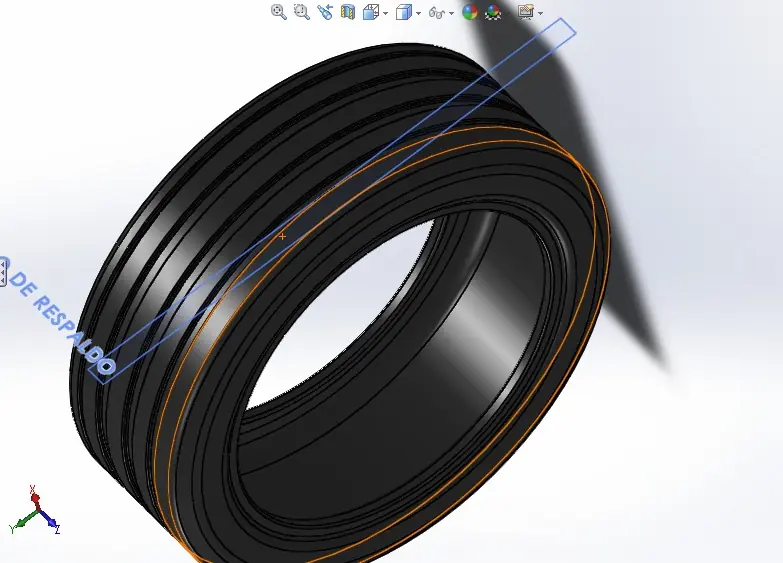

Creo un plano que sea tangente a la circuferencia de la cubierta.

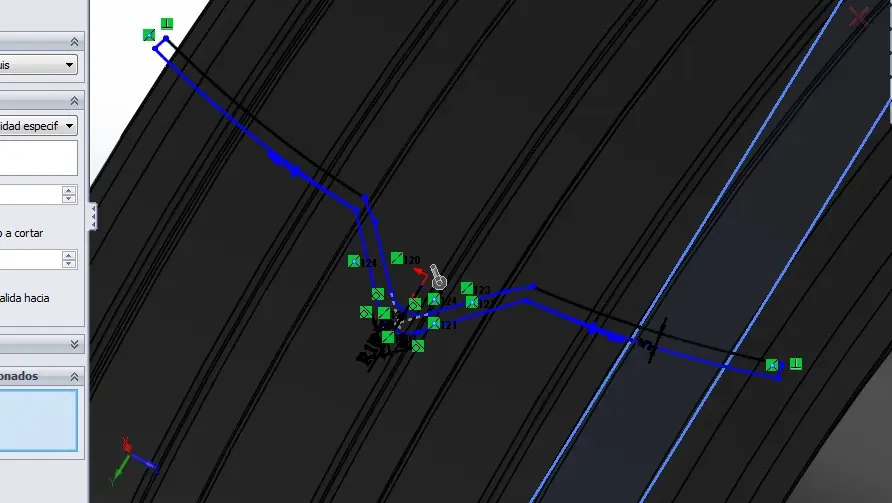

En el plano creado recientemente creo el croquis que va a definir los cortes transversales.




Creo un eje axuliar que me va ayudar de guía.

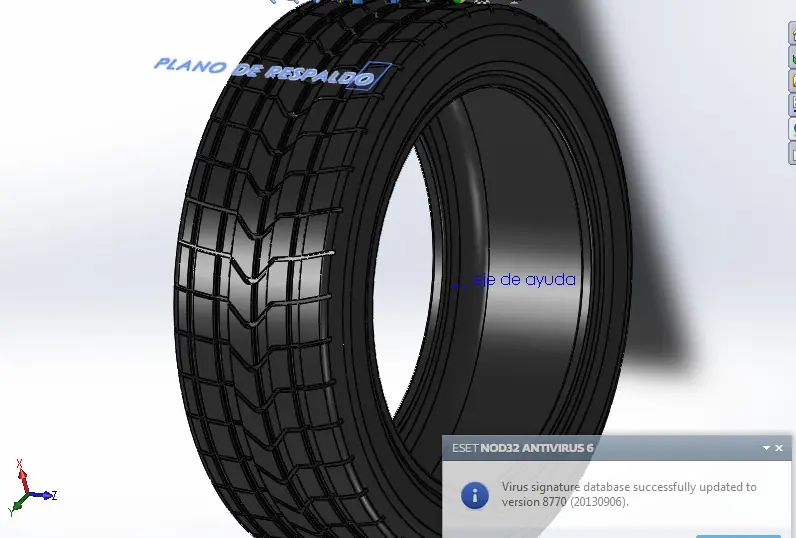

Creo una matriz circular utilizando el corte transversal realizado y el eje guía.

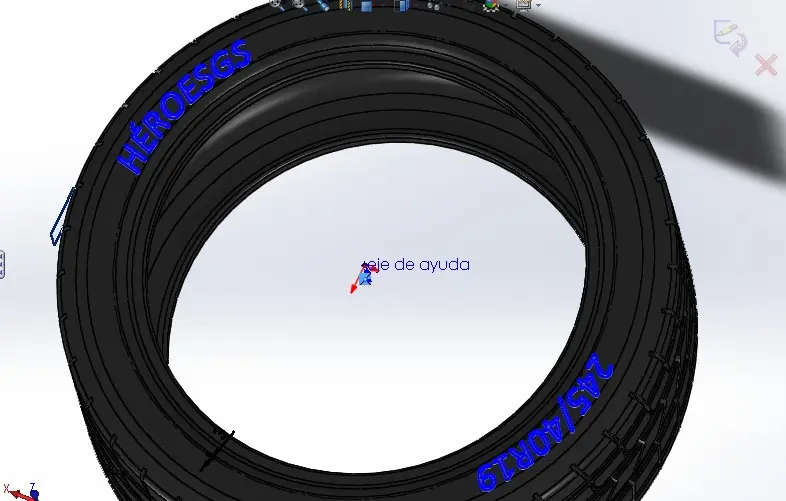

Creo el grabado de cara en un croquis.




Render de la cubierta.




Comienzo con la llanta

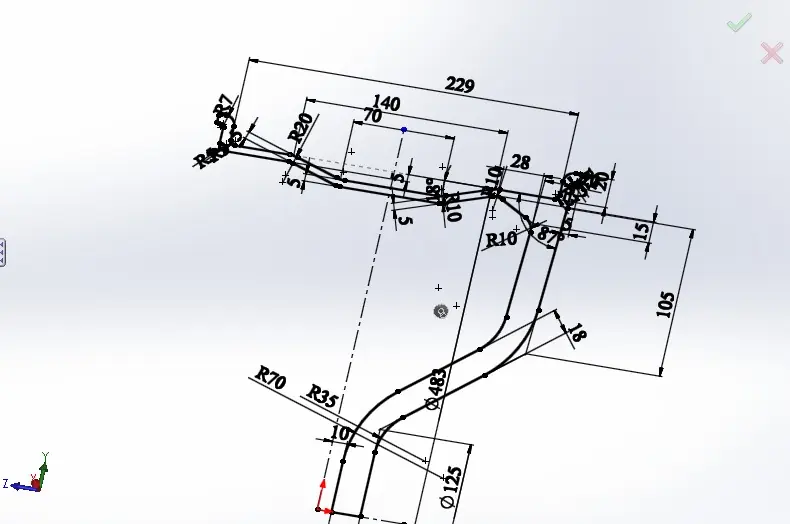

Dibujo el croquis que va a definir la forma de la circuferencia de la llanta.

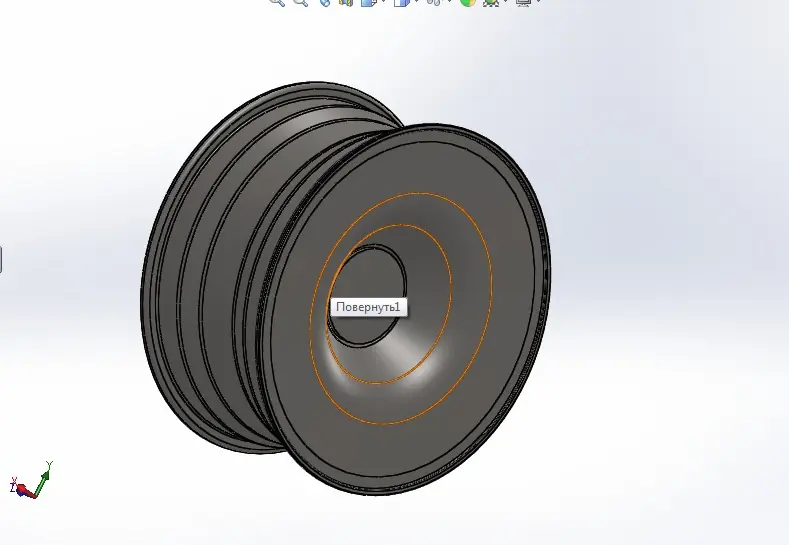

Hago la revolución con respecto al origen.

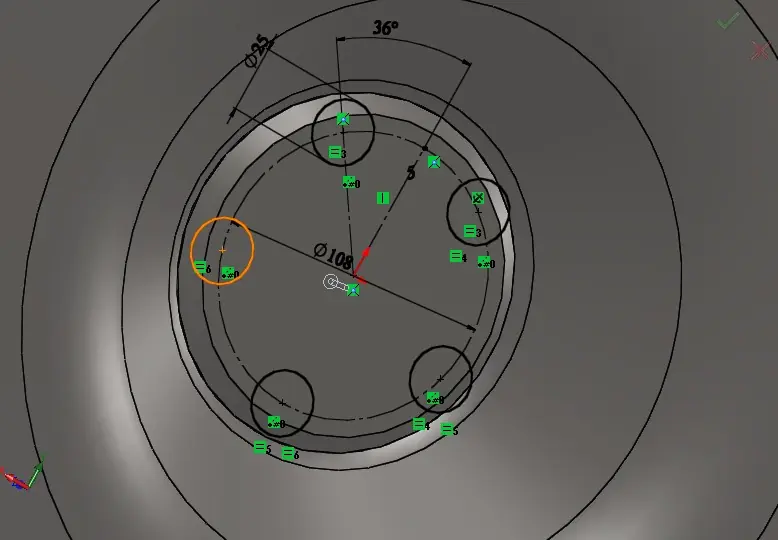

Creo en un croquis los agujeros que van a definir la sujeción con los bulones a la masa.




Corto los agujeros.

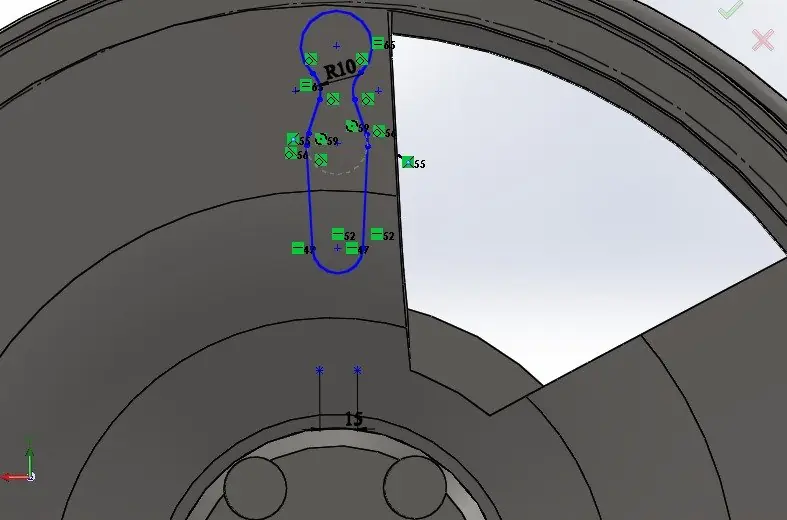

Trabajo un croquis para definir la forma de la llanta.

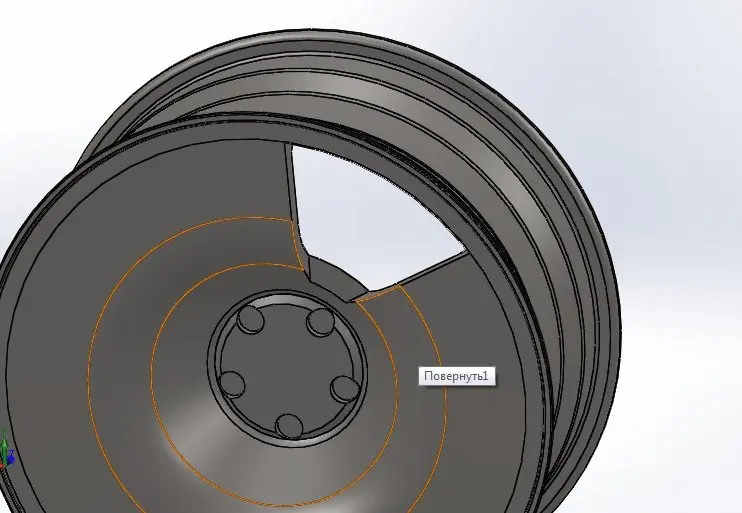

Realizo el corte del ultimo croquis.

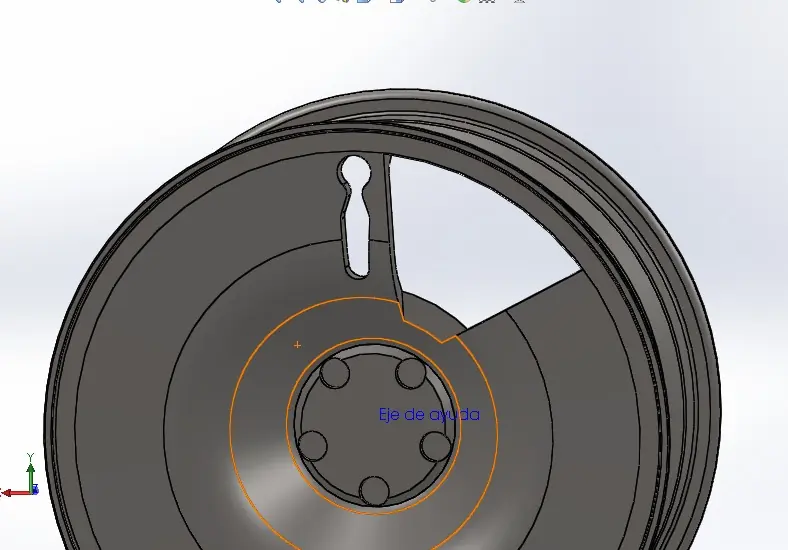

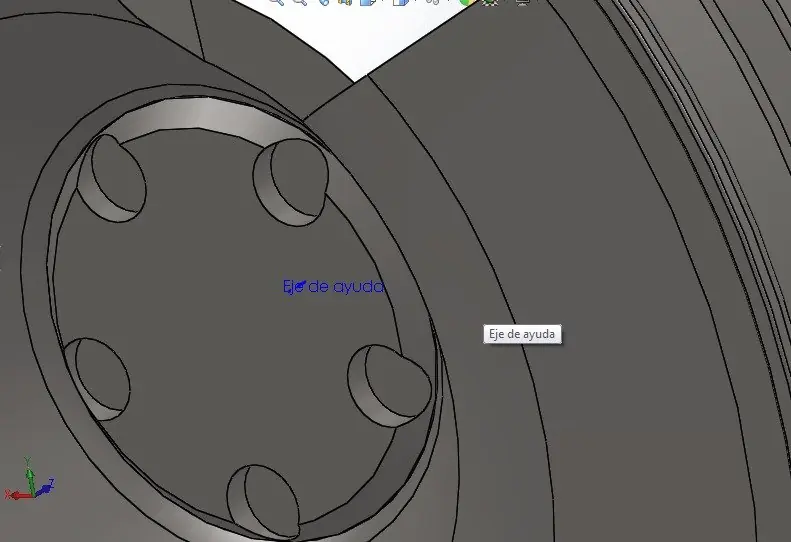

Creo un eje auxliar.

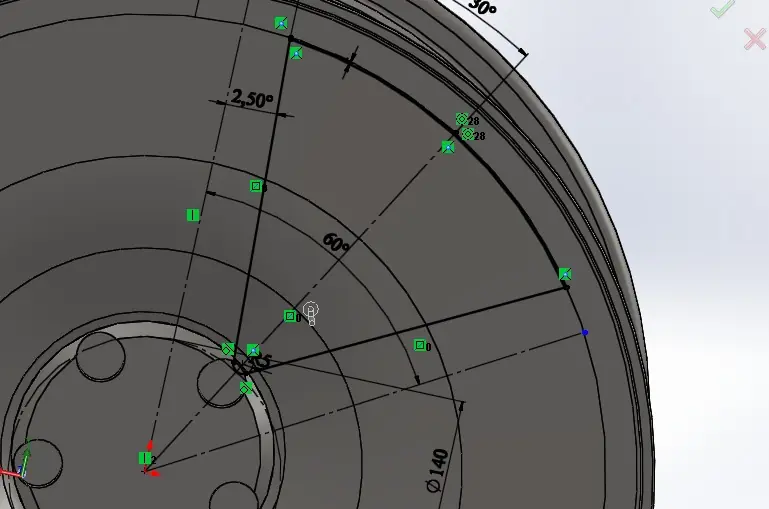

Trabajo con otro croquis que también va a definir la forma de la llanta.




Realizo el corte del ultimo croquis.

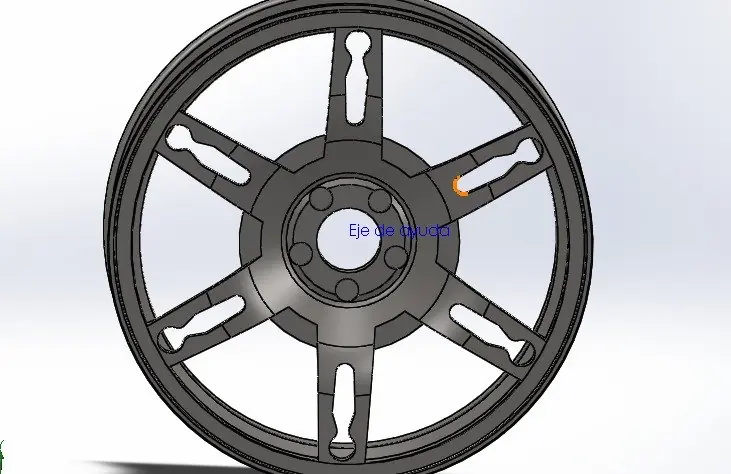

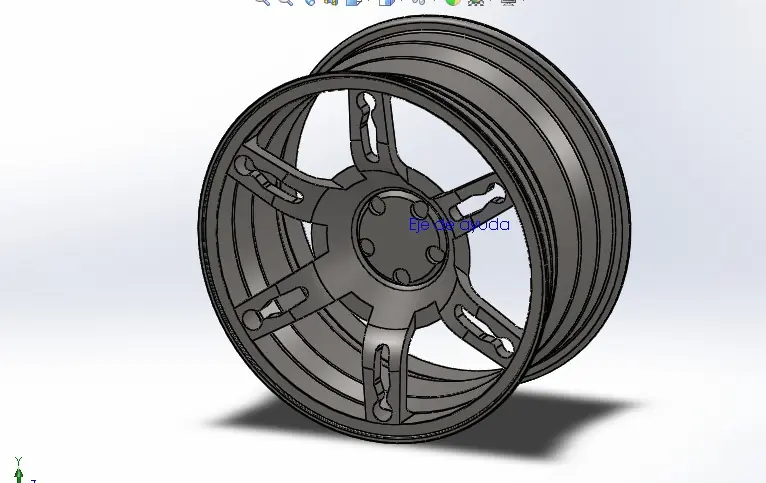

Hago una matriz circular utilizando los dos últimos cortes mas el eje auxiliar.

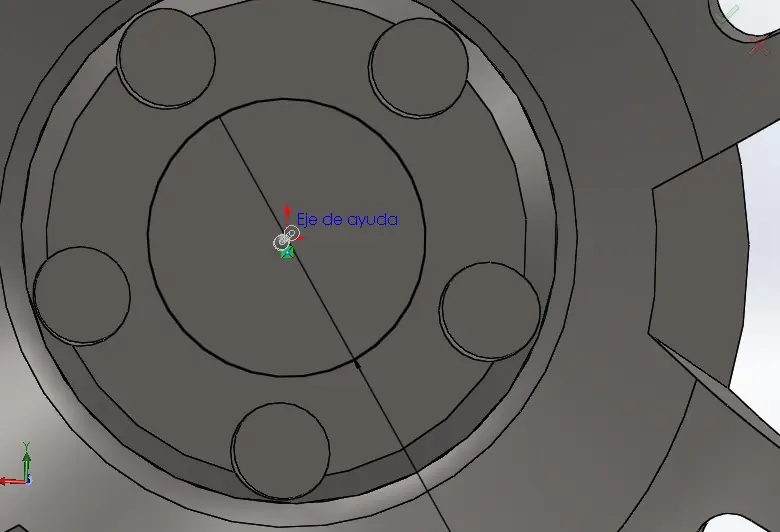

Creo un croquis para la perforación central de la llanta.




Realizo el corte del ultimo corte.

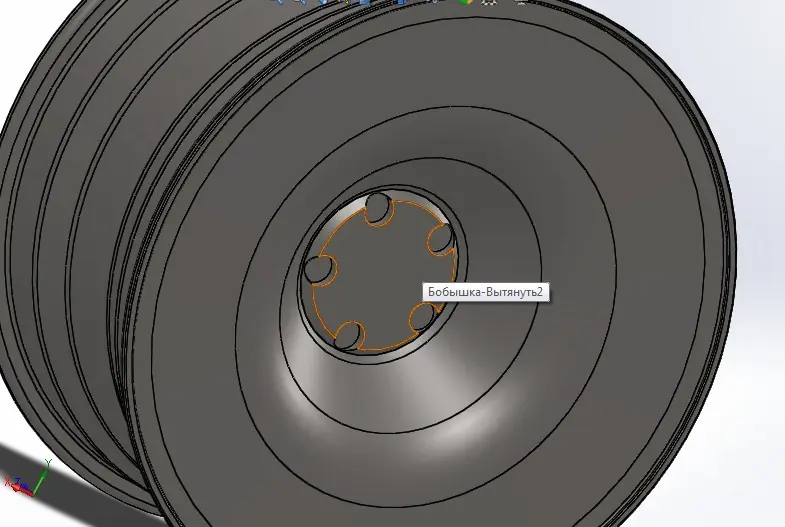

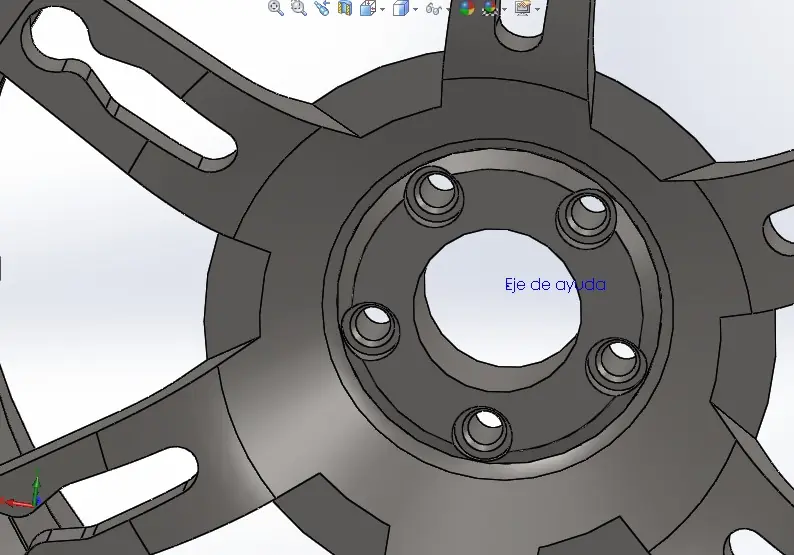

Realizo el taladrado de los agujeros que definen la posición de los bulones.

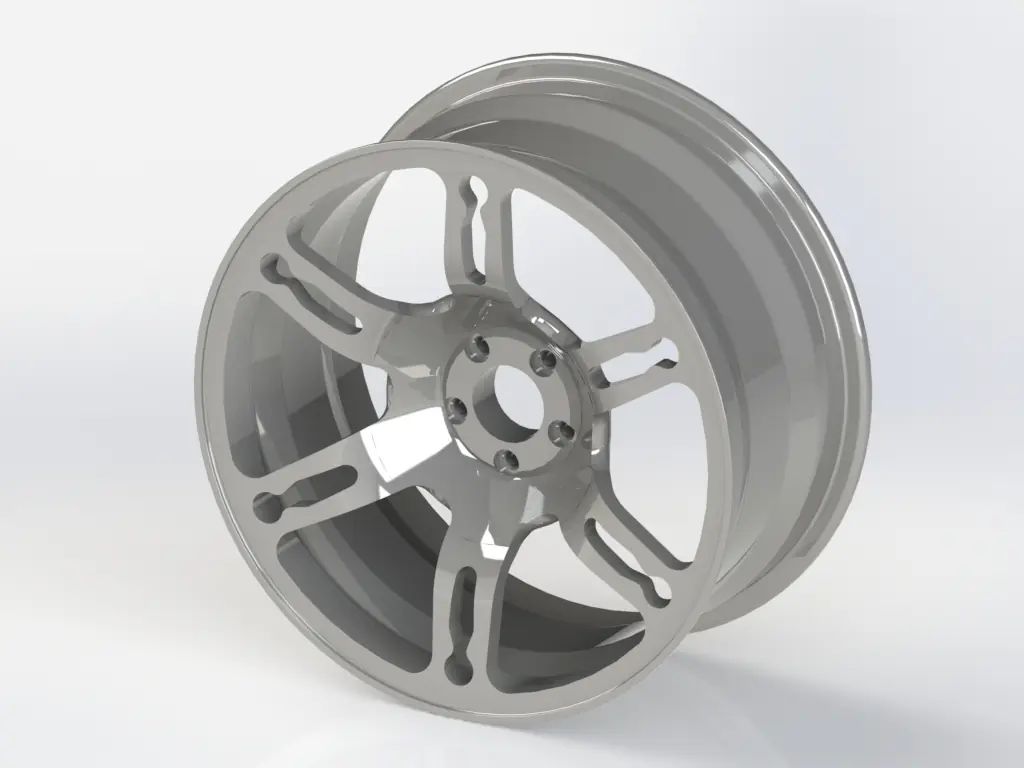

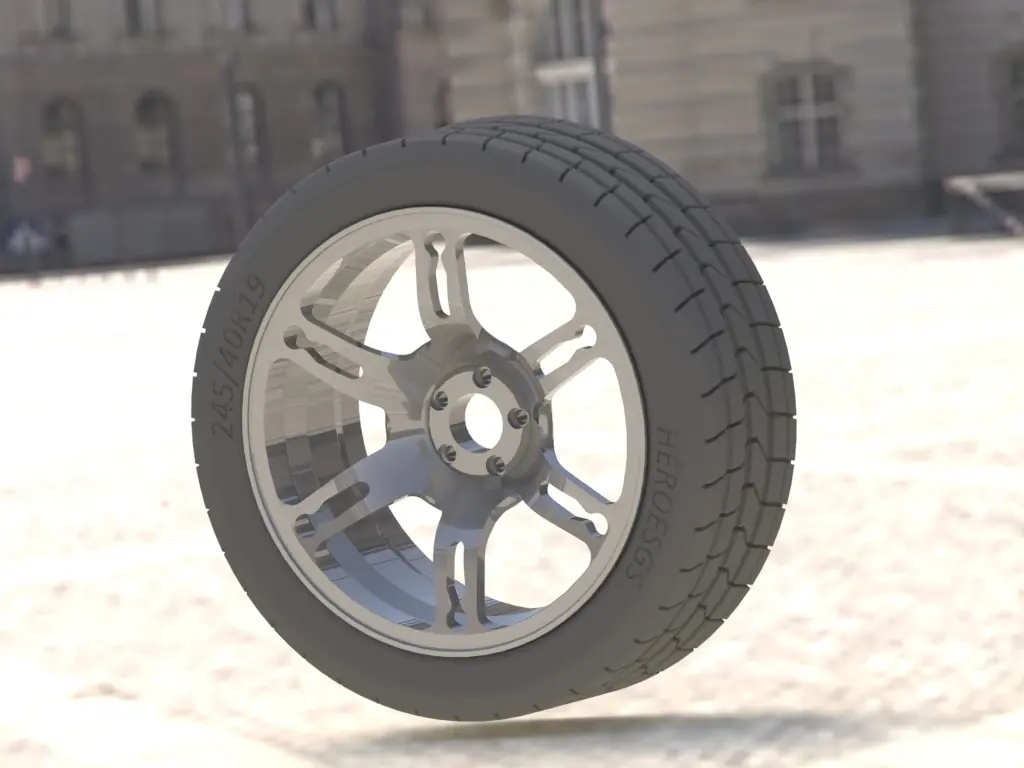

Render´s:
