Mejores aviones de combate

Hola Gente de T!...

Este es mi primer post y eh decidido hacerlo acerca de algo que me gusta y admiro mucho... La Aviación Militar ...
A continuacion, les dejo, los que yo considero los mejores aviones de combate...
Espero y les guste

(El orden no tiene nada que ver)

Mitsubishi F-2

Características generales
• Tripulación: 1 piloto (2 en la versión de entrenamiento F-2B)
• Longitud: 15,52 m
• Envergadura: 11,13 m
• Altura: 4,69 m
• Superficie alar: 34,84 m²
• Peso vacío: 9.527 kg
• Peso cargado: 15.000 kg
• Peso máximo al despegue: 22.100 kg
• Planta motriz: 1× turbofán General Electric F110-GE-129.
• Empuje normal: 75,6 kN (7.711 kgf; 17.000 lbf) de empuje.
• Empuje con postquemador: 131,2 kN (13.381 kgf; 29.500 lbf) de empuje.

Rendimiento
• Velocidad máxima operativa (Vno): Mach 2,0
• Alcance: 834 km (450 nmi; 518 mi) configurado para misión antibuque
• Techo de servicio: 17.983 m (58.999 ft)
• Carga alar: 430 kg/m² con un peso de 15.000 kg
• Empuje/peso: 0,89
• Misil aire-aire Mitsubishi AAM-4.

Armamento
• Cañones: 1× JM61A1 de calibre 20 mm
• Bombas: Varios tipos de bombas de caída libre con cabezas guiadoras GCS-1 IIR, bombas inteligentes JDAM.
• Misiles:
• Misiles aire-aire: AIM-9 Sidewinder, AIM-7 Sparrow, Mitsubishi AAM-3, Mitsubishi AAM-4.
• Misiles aire-superficie: misiles antibuque ASM-1 y ASM-2.

Aviónica
• Sistema de radar AESA Mitsubishi J/APG-1

Chengdu J-10

Características generales
• Tripulación: 1 piloto
• Longitud: 15,5 m
• Envergadura: 9,7 m
• Altura: 4,78 m
• Superficie alar: 39 m²
• Peso vacío: 9.750 kg
• Peso cargado: 14.876 kg
• Peso útil: 4.500 kg
• Peso máximo al despegue: 19.277 kg
• Planta motriz: 1× turbofán Saturn-Lyulka AL-31FN o Shenyang WS-10A.
• Empuje normal: 79,4 kN (8.101 kgf; 17.860 lbf) el primero, 89,2 kN (9.094 kgf; 20.050 lbf) el segundo. de empuje.
• Empuje con postquemador: 122,5 kN (12.491,3 kgf; 27.539 lbf) el primero, 132 kN (13.460 kgf; 29.675 lbf) el segundo. de empuje.

Rendimiento
• Velocidad máxima operativa (Vno): Mach 2,2 a altitud, Mach 1,2 a nivel del mar
• Radio de acción: 1.600 km (864 nmi; 994 mi)
• Techo de servicio: 18.000 m (59.055 ft)
• Carga alar: 335 kg/m²
• Empuje/peso: 0,98
• Límites de fuerzas G. +9/-3 g (+88/-29 m/s²)

Armamento
• Cañones: 1× cañón de 23 mm con doble cañon
• Puntos de anclaje: 11 en total (6× bajo las alas, 5× bajo el fuselaje central) con una capacidad de 6.000 kg, para cargar una combinación de:
• Bombas: bombas guiadas por láser (LT-2), bombas plantadoras (LS-6) y bombas de caída libre.
• Cohetes: Contenedores de cohetes de 90 mm
• Misiles:
• Misiles aire-aire: PL-8, PL-9, PL-11 y PL-12
• Misiles aire-superficie: PJ-9 e YJ-9K
• Otros: Hasta 3 tanques de combustible externos (1 bajo el fuselaje y 2 bajo las alas).

Aviónica
• Radar de control de tiro multimodo NRIET KLJ-10
• Contenedores de aviónica externos:
• Pod de búsqueda y seguimiento por infrarrojos (IRST) Tipo Hongguang-I
• Pod interferidor BM/KG300G
• Pod de reconocimiento electrónico KZ900
• Pod de navegación/ataque Blue Sky
• Pod FILAT (Forward-looking Infra-red Laser Attack Targeting)

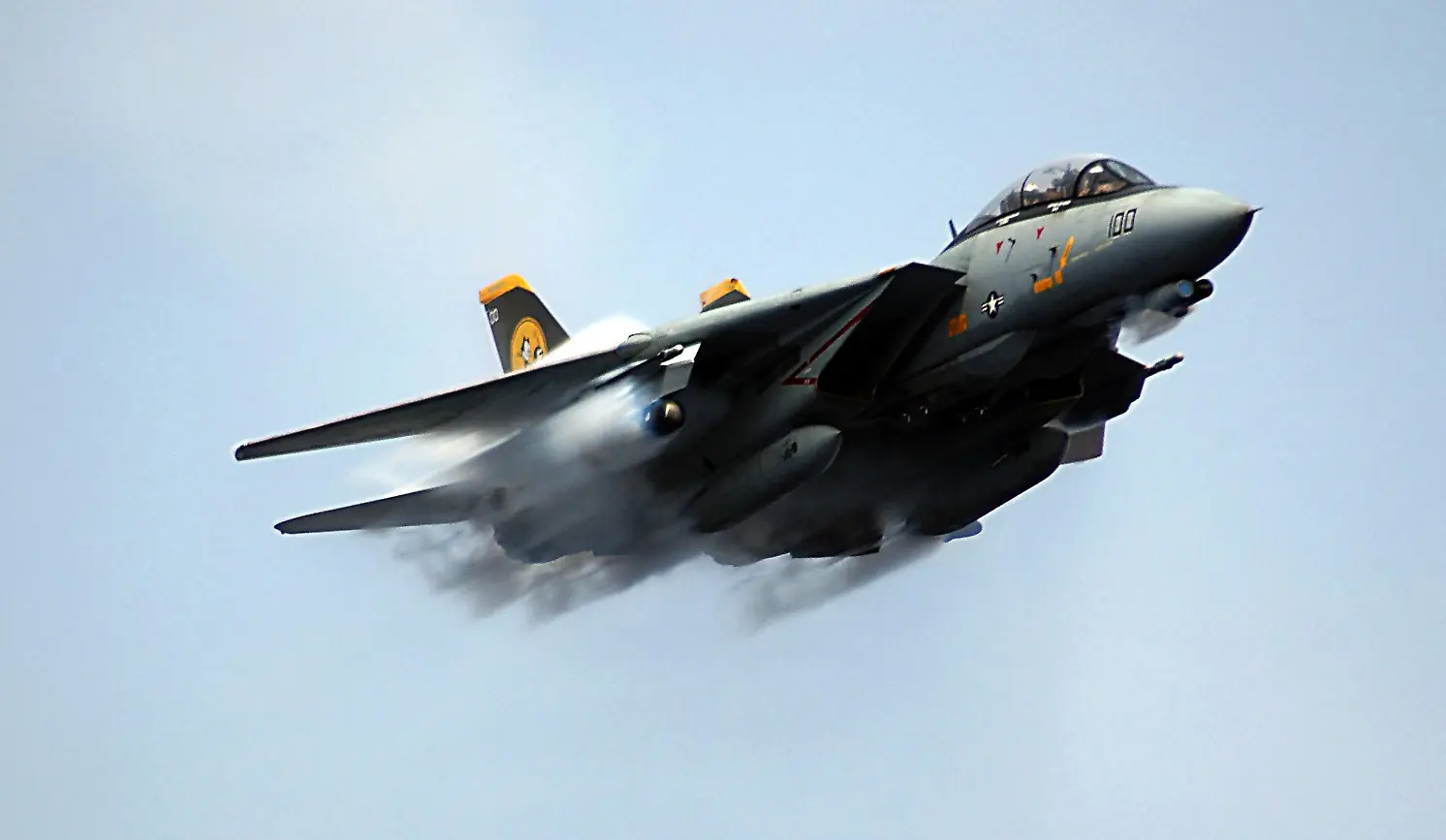

Grumman F-14 Tomcat

Características generales
• Tripulación: 2 (piloto y oficial de radar)
• Longitud: 19,1 m
• Envergadura:
• Con alas extendidas: 19,55 m
• Con alas en flecha: 11,58 m
• Altura: 4,88 m
• Superficie alar: 54,5 m²
• Perfil alar: NACA 64A209.65 mod en raíz, 64A208.91 mod en punta
• Peso vacío: 19.838 kg
• Peso cargado: 27.700 kg
• Peso máximo al despegue: 33.720 kg
• Planta motriz: 2× turbofán con postquemador General Electric F110-GE-400.
• Empuje normal: 61,4 kN (6.264 kgf; 13.810 lbf) de empuje cada uno.
• Empuje con postquemador: 123,7 kN (12.610 kgf; 27.800 lbf) de empuje cada uno.
• Capacidad de combustible máxima: 7.348 kg internos o 9.072 kg con 2 tanques externos de 1.010 litros.

Rendimiento
• Velocidad máxima operativa (Vno): 2.485 km/h (1.544 MPH; 1.342 kt) (Mach 2,34) a altitud
• Radio de acción: 926 km (500 nmi; 575 mi)
• Alcance en ferry: 2.960 km (1.598 nmi; 1.839 mi)
• Techo de servicio: 15.200 m (49.869 ft)
• Régimen de ascenso: 229 m/s (45.078 ft/min)
• Carga alar: 553,9 kg/m²
• Empuje/peso: 0,91

Armamento
• Cañones: 1× M61 Vulcan de 6 cañones rotativos de calibre 20 mm, con 675 proyectiles
• Un F-14D lanzando un AIM-7 Sparrow. También porta una bomba GBU-24 Paveway III.
• Puntos de anclaje: 10 en total (6× bajo el fuselaje, 2× bajo las góndolas de los motores y 2× subalares) con una capacidad de 6.600 kg, para cargar una combinación de:
• Bombas:
• Bombas guiadas:
• JDAM (GBU-31 y GBU-38), guiadas por sistema inercial y GPS
• Serie Paveway (GBU-10, GBU-12, GBU-16, GBU-24), guiadas por láser
• Bombas de caída libre:
• Convencionales de la serie Mk 80 (Mk 81, Mk 82, Mk 83, Mk 84)
• Bomba de racimo Mk 20 Rockeye II
• Misiles:
• Misiles aire-aire:
• Largo alcance: AIM-54 Phoenix, guiado por radar
• Medio alcance: AIM-7 Sparrow, guiado por radar semiactivo
• Corto alcance: AIM-9 Sidewinder, guiado por infrarrojos
• Configuraciones:
• 2× AIM-9 + 6× AIM-54 (poco usada debido al estrés de carga que provoca a la estructura)
• 2× AIM-9 + 2× AIM-54 + 3× AIM-7 (la más común durante la época de la Guerra Fría)
• 2× AIM-9 + 4× AIM-54 + 2× AIM-7
• 2× AIM-9 + 6× AIM-7
• 4× AIM-9 + 4× AIM-54
• 4× AIM-9 + 4× AIM-7
• Otros:
• Pod de reconocimiento aerotransportado táctico TARPS
• Pod de designación de objetivos LANTIRN
• 2× Tanques de combustible externos de 1.010 litros para mayor alcance/tiempo de merodeo

Aviónica
• Radar Hughes AN/APG-71
• INS AN/ASN-130, IRST, Sistema óptico TCS
• Actualización con ROVER (Receptor Mejorado de Vídeo Operado Remotamente)

Mikoyan MiG-31

Características generales
• Tripulación: 2 (piloto y oficial de sistemas de armas)
• Longitud: 22,69 m
• Envergadura: 13,46 m
• Altura: 6,15 m
• Superficie alar: 61,6 m²
• Peso vacío: 21,820 kg
• Peso cargado: 41,000 kg
• Peso máximo al despegue: 46,200 kg
• Planta motriz: 2× turbofán con postquemador Soloviev D-30F6.
• Empuje normal: 93 kN (9.483 kgf; 20.907 lbf) de empuje cada uno.
• Empuje con postquemador: 152 kN (15.499 kgf; 34.171 lbf) de empuje cada uno.

Rendimiento
• Velocidad máxima operativa (Vno):
• A gran altitud: 3.000 km/h (1.864 MPH; 1.620 kt) (Mach 2,83)
• A baja altitud: 1.500 km/h (932 MPH; 810 kt) (Mach 1,2)
• Radio de acción: 720 km (389 nmi; 447 mi) a Mach 2,35
• Alcance en ferry: 3.300 km (1.782 nmi; 2.051 mi)
• Techo de servicio: 20.600 m (67.585 ft)
• Régimen de ascenso: 208 m/s (40.944 ft/min)
• Carga alar: 665 kg/m²
• Empuje/peso: 0,85
• Límite de fuerzas G: 5 G

Armamento
• Cañones: 1× cañón rotativo de 6 tubos calibre 23 mm Gryazev-Shipunov GSh-6-23 con 260 proyectiles.
• Cañón Gryazev-Shipunov GSh-6-23.
• Puntos de anclaje: 8 en total (4 soportes conformados en el fuselaje y 4 pilones subalares) para cargar una combinación de:
• Misiles:
• Misiles aire-aire de largo alcance:
• 4× R-33 (AA-9 'Amos')
• 6× R-37 (AA-X-13 'Arrow') de muy largo alcance (en versiones MiG-31M/BM)
• Medio alcance:
• 2× R-40TD1 (AA-6 'Acrid')
• 4× R-77 (AA-12 'Adder')
• Corto alcance:
• 4× R-60 (AA-8 'Aphid')
• 4× R-73 (AA-11 'Archer')
• Otros: Algunos ejemplares están equipados para lanzar misiles antirradiación Kh-31P (AS-17 'Krypton') y Kh-58 (AS-11 'Kilter').


Aviónica
• Radar tipo PESA Zaslon S-800
• Búsqueda y seguimiento por infrarrojos (IRST)

Lockheed Martin F-16 Fighting Falcon

Características generales
• Tripulación: 1 piloto
• F-16 Poland.png
• Longitud: 14,8 m
• Envergadura: 9,8 m
• Altura: 4,8 m
• Superficie alar: 27,87 m²
• Perfil alar: NACA 64A204
• Peso vacío: 8.670 kg
• Peso cargado: 12.000 kg
• Peso máximo al despegue: 19.200 kg
• Planta motriz: 1× turbofán con postcombustión Pratt & Whitney F100-GE-100.
• Empuje normal: 76,3 kN (7.781 kgf; 17.155 lbf) de empuje.
• Empuje con postquemador: 127,2 kN (12.973 kgf; 28.600 lbf) de empuje.

Rendimiento
• Velocidad máxima operativa (Vno): 2.414 km/h (1.500 MPH; 1.303 kt) (Mach 2+) a altitud sin carga externa,
• A nivel del mar: 1.470 km/h (915 MPH) (Mach 1,2).
• Radio de acción: 550 km (297 nmi; 342 mi) en una misión hi-lo-hi con 6 bombas de 450 kg.
• Alcance en ferry: 4.220 km (2.279 nmi; 2.622 mi) con tanques de combustible auxiliares
• Techo de servicio: 18.288 m (60.000 ft)
• Régimen de ascenso: 254 m/s (50.000 ft/min)
• Carga alar: 430 kg/m²
• Empuje/peso:
• Normal: 0,65
• Con postquemador: 1,095

Armamento
• Cañones: 1× M61A1 Vulcan de seis cañones rotativos calibre 20 mm con 511 proyectiles.
• Un F-16D Bloque 52 griego y su armamento.
• Puntos de anclaje: 11 (2 raíles de extremos alares, 6 pilones subalares y 3 soportes bajo el fuselaje) con una capacidad de 7.700 kg, para cargar una combinación de:
• Bombas:
• Bombas de propósito general:
• 4× Mark 84, de 900 kg
• 8× Mark 83, de 450 kg
• 12× Mark 82, de 225 kg
• Bombas guiadas:
• 4× GBU-10 Paveway II, de 900 kg guiada por láser
• 6× GBU-12 Paveway II, de 225 kg guiada por láser
• 4× GBU-31 o GBU-38 JDAM, de 900 o 225 kg guiadas por satélite
• 8× GBU-39 SDB, de 112 kg guiada por satélite
• Bombas de racimo:
• 8× CBU-87 CEM, con 202 bombas de fragmentación
• 8× CBU-89 GATOR, con 72 minas antitanque y 22 antipersona
• 8× CBU-97 SFW, con 40 proyectiles perforadores de blindaje
• Con posibilidad de incluir sistema de guiado WCMD
• Bombas nucleares:
• 3× B61, hasta 170 kt
• Cohetes:
• 4× contenedor de cohetes LAU-61 o LAU-68, con 19× o 7× cohetes Hydra 70 mm
• 4× contenedor de cohetes LAU-5003, con 19× cohetes CRV7 de 70 mm
• 4× contenedor de cohetes LAU-10, con 4× cohetes Zuni de 127 mm
• Misiles:
• Misiles aire-aire:
• Corto alcance (guiado por infrarrojos):
• 6× AIM-9 Sidewinder o IRIS-T o RAFAEL Python-4
• Medio alcance (guiado por radar):
• 2× AIM-7 Sparrow
• 6× AIM-120 AMRAAM o RAFAEL Derby
• Misiles aire-superficie:
• Misiles de apoyo aéreo cercano:
6× AGM-65 Maverick
• Misiles antirradiación:
• 6× AGM-45 Shrike,
• 4× AGM-88 HARM, antirradar
• Misiles antibuque:
• 2× AGM-84 Harpoon
• 4× AGM-119 Penguin
• Otros:
• Dispensador de chaff y bengalas SUU-42A/A
• Contenedores de contramedidas electrónicas AN/ALQ-131 y AN/ALQ-184
• Contenedores de designación de objetivos LANTIRN, Lockheed Martin Sniper XR o LITENING
• Hasta 3× tanques de combustible externos Sargent Fletcher de 300, 330 o 370 galones para vuelo en ferry o misiones de largo alcance.


Aviónica
• Radar de impulsos Doppler Westinghouse AN/APG-68
• Sistema de posicionamiento global (GPS)
• Sistema de navegación inercial (INS)
• Sistema de control de vuelo electrónico de cuatro canales de tipo fly-by-wire
• Pantalla de visualización frontal (HUD)

McDonnell Douglas F-15 Eagle

Características generales
• Tripulación: 1 piloto
• Toberas de los dos motores F100 del F-15.
• Longitud: 19,43 m
• Envergadura: 13.05 m
• Altura: 5.63 m
• Superficie alar: 56.5 m²
• Perfil alar: NACA 64A006.6 en raíz, NACA 64A203 en punta
• Peso vacío: 12.700 kg
• Peso cargado: 20.200 kg
• Peso máximo al despegue: 30.845 kg
• Planta motriz: 2× turbofán con postquemador Pratt & Whitney F100-100 o -220.
• Empuje normal: 77,6 kN (7.915 kgf; 17.450 lbf) de empuje cada uno.
• Empuje con postquemador: 111,2 kN (11.340 kgf; 25.000 lbf) (el modelo -220) de empuje cada uno.
• Capacidad de combustible: 6.100 kg internos

Rendimiento
• Velocidad máxima operativa (Vno):
• A gran altitud: 2.660 km/h (1.653 MPH; 1.436 kt) (Mach 2,5+),
• A baja altitud: 1.450 km/h (900 MPH; 783 kt) (Mach 1,2).
• Radio de acción: 1.967 km (1.062 nmi; 1.222 mi) en una misión de interdicción
• Alcance en ferry: 5.552 km (2.998 nmi; 3.450 mi) con 2 tanques de combustible conformables y 3 tanques externos lanzables
• Techo de servicio: 19.812 m (65.000 ft)
• Régimen de ascenso: 254 m/s (49.999 ft/min)
• Carga alar: 358 kg/m²
• Empuje/peso: 1,12 (con motor -220)

Armamento
• Cañones: 1× M61 Vulcan de 20 mm, con 940 proyectiles.
• Puntos de anclaje: 11 en total sin contar los CFT (2 pilones sabalares cada uno con dos raíles lanzadores adicionales, 4 soportes en el fuselaje y 1 pilón central bajo el fuselaje con una capacidad de 7.300 kg, para cargar una combinación de:
• Misiles:
• Misiles aire-aire:
• AIM-7 Sparrow, de medio alcance guiado por radar.
• AIM-120 AMRAAM, de medio alcance guiado por radar.
• AIM-9 Sidewinder, de corto alcance guiado por infrarrojos.
• Otros:
• Tanques de combustible externos:
• Hasta 3× tanques lanzables de 2.300 litros.
• MXU-648 Cargo/Travel Pod

Aviónica
• Radar:
• Raytheon AN/APG-63 o AN/APG-7026 (Los F-15C producidos con el radar APG-70 fueron actualizados posteriormente con el AN/APG-63(V)1.) o
• Raytheon AN/APG-63(V)1 o
• Radar AESA Raytheon AN/APG-63(V)2 o
• Radar AESA Raytheon AN/APG-63(V)3.
• Mira montada en casco JHMCS (Joint Helmet Mounted Cueing System).27
• Contramedidas:
• Contenedor de contramedidas electrónicas Northrop Grumman Electronic Systems AN/ALQ-131.
• Interrogador de identificación amigo-enemigo (IFF) Hazeltine AN/APX-76 o Raytheon AN/APX-119.
• Sistemas tácticos de guerra electrónica (TEWS, Tactical Electronic Warfare Systems) que incluyen:
• Equipo de alerta de guerra electrónica (EWWS, Electronic Warfare Warning Set) Magnavox AN/ALQ-128.
• Receptor de alerta radar (RWR) Loral AN/ALR-56.
• Sistema de contramedidas internas (ICS; Internal Countermeasures System) Northrop Grumman Electronic Systems ALQ-135.
• Sistema dispensador de chaff y bengalas Marconi AN/ALE-45.

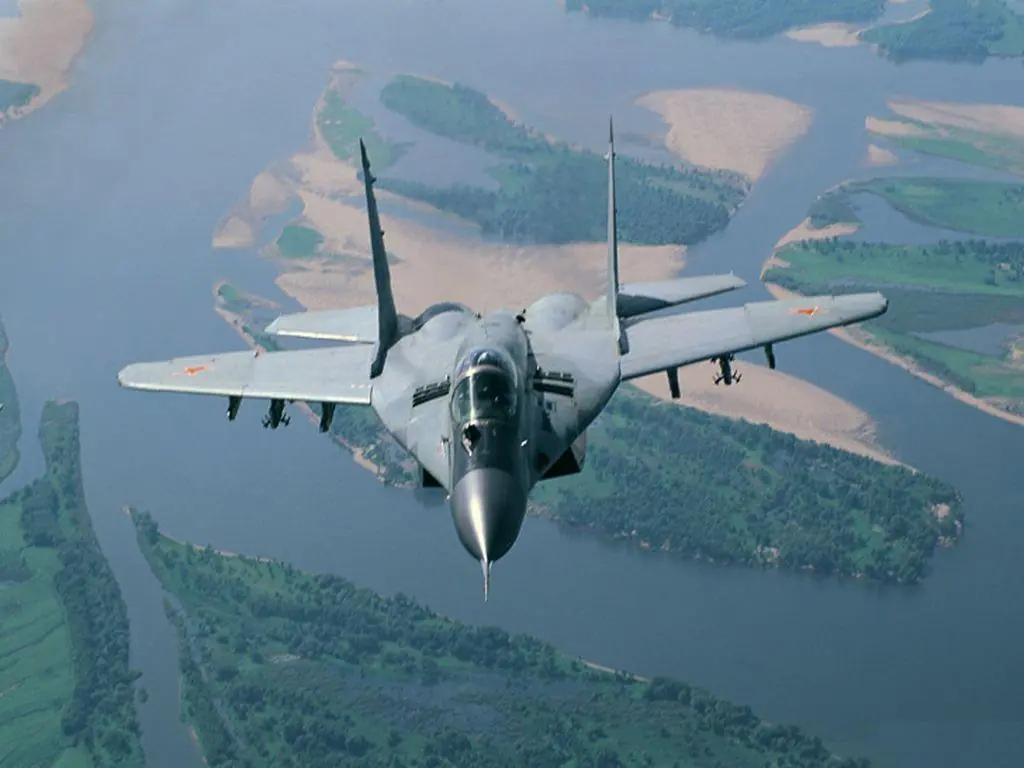

Mikoyan MiG-29

Características generales
• Tripulación: 1 piloto
• Longitud: 17,37 m
• Envergadura: 11,4 m
• Altura: 4,73 m
• Superficie alar: 38 m²
• Peso vacío: 11.000 kg
• Peso cargado: 16.800 kg
• Peso máximo al despegue: 21.000 kg
• Planta motriz: 2× Turbofán con postcombustión Klimov RD-33.
• Empuje normal: 81,4 kN 18.300 lbf de empuje cada uno.

Rendimiento
• Velocidad máxima operativa (Vno):
• En altura: 2.400 km/h (Mach 2,25)
• A nivel del mar: 1.500 km/h (Mach 1,25)
• Alcance: 1.430 km con carga máxima de combustible interno
• Alcance en ferry: 2.100 km con 1 tanque de combustible externo
• Techo de servicio: 18.013 m
• Régimen de ascenso:
• Inicial: 330 m/s
• De media: 109 m/s (0-6.000 m)
• Carga alar: 442 kg/m²
• Empuje/peso: 1,01

Armamento
• Cañones: 1× GSh-30-1 de 30 mm, con 150 proyectiles
• Puntos de anclaje: 7 en total (6× pilones subalares y 1× bajo el fuselaje) con una capacidad de 3.500 kg, para cargar una combinación de:
• Bombas: FAB 500-M62, FAB-1000, TN-100
• Cohetes: S-24
• Misiles:
• Misiles aire-aire: Molniya R-60 (AA-8 "Aphid" ), Vympel R-27 (AA-10 "Alamo" ), Vympel R-73 (AA-11 "Archer" ) y Vympel R-77 (AA-12 "Adder" )
• Misiles aire-superficie: Kh-25 (AS-10 "Karen" ) y Kh-29 (AS-14 "Kedge" )
• Otros: Contenedores de contramedidas electrónicas

McDonnell Douglas F/A-18 Hornet

Características generales
• Tripulación: 1 en el F/A-18C, 2 en el F/A-18D (piloto y oficial de sistemas de armas)
• Longitud: 17,1 m
• Envergadura: 12,3 m (con misiles Sidewinder en las puntas alares)
• Altura: 4,7 m
• Superficie alar: 38 m²
• Perfil alar: NACA 65A005 mod en raíz, 65A003.5 mod en punta
• Peso vacío: 11.200 kg
• Peso cargado: 16.850 kg
• Peso máximo al despegue: 23.400 kg
• Planta motriz: 2× turbofán General Electric F404-GE-402.
• Empuje normal: 48,9 kN (4.989 kgf; 11.000 lbf) de empuje cada uno.
• Empuje con postquemador: 79 kN (8.051 kgf; 17.750 lbf) de empuje cada uno.

Rendimiento
• Velocidad máxima operativa (Vno): 1.915 km/h (1.190 MPH; 1.034 kt) (Mach 1,8) a 12.192 m de altitud
• Radio de acción: 740 km (400 nmi; 460 mi) en misión hi-lo-lo-hi
• Alcance en ferry: 3.330 km (1.798 nmi; 2.069 mi)
• Techo de servicio: 15.240 m (50.000 ft)
• Régimen de ascenso: 254 m/s (50.000 ft/min)
• Carga alar: 454,1 kg/m2 (93 lb/ft2)
• Empuje/peso: 0,95

Armamento
• Cañones: 1× M61 Vulcan de calibre 20 mm en la parte superior del morro, con 578 proyectiles
• Puntos de anclaje: 9 (2× en los extremos de las alas, 4× bajo las alas, y 3× bajo el fuselaje) con una capacidad de 6.215 kg, para cargar una combinación de:
• Bombas:
• JDAM
• Bombas guiadas por láser de la serie Paveway
• Bombas de propósito general de la serie Mk 80
• CBU-87
• CBU-89
• CBU-97
• Mk 20 Rockeye II
• Bombas nucleares B61/Mk5759
• Cohetes:
• Hydra 70 de 70 mm
• Zuni de 127 mm
• Misiles:
• Misiles aire-aire:
• 4× AIM-9 Sidewinder o 4× AIM-132 ASRAAM or 4× IRIS-T o 4× AIM-120 AMRAAM, y
• 2× AIM-7 Sparrow o 2× AIM-120 AMRAAM adicionales
• Misiles aire-superficie:
• AGM-65 Maverick
• Standoff Land Attack Missile (SLAM-ER)
• AGM-88 HARM misil antirradar (ARM)
• AGM-154 Joint Standoff Weapon (JSOW)
• Taurus KEPD 350 (misil de crucero)
• Misiles antibuque:
• AGM-84 Harpoon
• Otros:
• Contenedor SUU-42A/A dispensador de bengalas y chaff
• Contenedor de contramedidas electrónicas
• Contenedor de designación de blancos AN/AAS-38 Nite Hawk, reemplazado por el AN/ASQ-228 ATFLIR (Armada de Estados Unidos), o LITENING
• Hasta 3× tanques de combustible externos Sargent Fletcher de 330 galones para vuelo en ferry o misiones de largo alcance.

Aviónica
• Radar Hughes APG-73
• Antena ROVER (Remotely Operated Video Enhanced Receiver)
• Sistema de navegación inercial
• Sistema de posicionamiento global (GPS)
• Dos ordenadores de misión
• Pantalla de visualización frontal (HUD)
• Sistema de aterrizaje omnidireccional de muy alta frecuencia (VHF)
• Pantallas multifunción CRT

Lockheed Martin F-35 Lightning II

Características generales
• Tripulación: 1.
• Carga: Combustible
• F-35A: 8.382 kg (18.480 lb).
• F-35B: 6.352 kg (14.003 lb).
• F-35C: 9.110 kg (20.085 lb).
• Longitud: 15,37 m.
• Envergadura: 10,65 m.
• Altura: 4,5 m.
• Superficie alar: 42,7 m².
• Peso vacío: 12.000 kg.
• Peso cargado: 20.100 kg.
• Peso máximo al despegue: 27.200 kg.
• Planta motriz: 2× turbofán con poscombustión de 128 kN de empuje en seco y 191 kN con poscombustión. Pratt & Whitney F135.

Rendimiento
• Velocidad máxima operativa (Vno): Mach 1,8 (2.205 km/h).
• Alcance: Alcance dependiendo del modelo:
• F-35A: 2.200 km.
• F-35B: 1.667 km.
• F-35C: 2.593 km.
• Régimen de ascenso: Información confidencial por el Gobierno de los Estados Unidos.
• Carga alar: 446 kg/m².
• Empuje/peso: 0,968 (con máximo de combustible); 1,22 (con 50% de combustible).
• F-35A: 0,89 (con máximo de combustible) y 1,12 (con 50% de combustible).
• F-35B: 0,92 (con máximo de combustible) y 1,10 (con 50% de combustible).
• F-35C: 0,81 (con máximo de combustible) y 1,01 (con 50% de combustible).

Armamento
• Cañones: 1× GAU-12/U de 25 mm interno con 180 proyectiles en el F-35A y en un contenedor externo con 220 proyectiles para el F-35B y F-35C.
• Armamento equipable en los modelos F-35A y F-35C.

• Puntos de anclaje: 6 externos y 4 internos para cargar una combinación de:
• Bombas: El F-35 puede llevar las siguientes bombas:
• Mark 84
• Mark 83
• Mark 82
• CBU-100 Cluster Bomb
• Wind Corrected Munitions Dispenser
• Paveway
• Small Diameter Bomb
• JDAM
• Bomba nuclear B61
• Misiles: En la bodega de armas puede llevar hasta cuatro misiles y en las alas seis misiles.
• Misil aire-aire
• AIM-120 AMRAAM
• AIM-9X Sidewinder
• AIM-132 ASRAAM
• MBDA Meteor
• Misil aire-superficie
• AGM-154 JSOW
• AGM-158 JASSM
• Brimstone
• Joint Air-to-Ground Missile
• Misil antibuque
• Naval Strike Missile
• Otros: Arma de energía dirigida
• En el F-35 Lightning II se pueden instalar armas de energía dirigida ya que puede suministrar más de 20MW para energía eléctrica.37 Algunos conceptos, incluyendo láseres de estado sólido y rayos microondas de alta energía pueden hallarse en estado casi operativo.

Saab 39 Gripen

Características generales
• Tripulación: 1 (versiones A/C), 2 (versiones B/D Biplaza)
• Longitud: 14,1 m (46,3 ft)
• Envergadura: 8,4 m (versiones A/C), 10,36 m (versiones B/D)
• Altura: 4,5 m (14,8 ft)
• Superficie alar: 25,5 m2 (274,5 ft2)
• Peso vacío: 6.620 kg (14.590,5 lb)
• Peso cargado: 8.720 kg (19.218,9 lb)
• Peso máximo al despegue: 14.000 kg (30.856 lb)
• Planta motriz: 1× turbofán Volvo Aero RM12UP (GE404).
• Empuje normal: 68,5 kN (6.985 kgf; 15.400 lbf) de empuje.
• Empuje con postquemador: 127,2 kN (12.973 kgf; 28.600 lbf) de empuje.
• Capacidad de combustible: un máximo de 6.800 l
• Interno: 3.000 l
• Externo: 3.800 l (3 tanques de combustible)
• Carrera de despegue: 800 m de largo × 9 m de ancho

Rendimiento
• Velocidad máxima operativa (Vno): 2.525 km/h (1.569 MPH; 1.363 kt) (mach 2,31) a cotas altas
• Velocidad crucero (Vc): Mach 1.2 (a nivel del mar)
• Alcance en combate: 1260 km
• Alcance en ferry: 3.940 km
• Techo de servicio: 18500 m
• Régimen de ascenso: 150 m/s
• Carga alar: 341 kg/m²
• Empuje/peso: 0,94
• Aceleración máxima: mach 0,5 a 1,1 a baja altitud en 30 segundos
• Tiempo de subida: 100 s desde la liberación del freno a 10 km de altitud y 180 s aprox. a 14 km
• Límites de fuerzas G: +9/-3

Armamento
• Cañones: 1× Mauser BK-27 de 27 mm
• Puntos de anclaje: 8 con una capacidad de 8.500 kg, para cargar una combinación de:
• Bombas:
• 4 × bombas guiadas por láser GBU-10, 12, 16 Paveway II
• 4 × bombas de racimo Bombkapsel 90
• 8 × bombas Mark 82, Mark 83
• 4 × bombas Mark 84
• 8 × bombas GBU-39
• Cohetes:
• 4 × lanzacohetes M70 de 135 mm
• Misiles:
• 6 × misiles aire-aire AIM-9 Sidewinder o IRIS-T
• 6 × misiles aire-aire AIM-120 AMRAAM, MBDA MICA
• 4 × misiles aire-aire Skyflash, R-Darter o MBDA Meteor
• 4 × misiles aire-superficie AGM-65 Maverick
• 8 × misiles aire-superfiice MBDA Brimstone
• 2 × misiles aire-superficie Taurus KEPD 350
• 2 × misiles antibuque RBS-15F
• 1 x misiles antibuque MBDA Exocet


Aviónica
• Radar: Ericsson PS-05/A.
• Ericsson PS-05/A MK-5 Radar AESA (NG)

Eurofighter Typhoon

Características generales
• Tripulación: 1 piloto (2 en la versión de entrenamiento)
• Longitud: 15,96 m
• Envergadura: 10,95 m
• Altura: 5,28 m
• Superficie alar: 50 m²
• Peso vacío: 11.000 kg
• Peso cargado: 15.550 kg
• Peso máximo al despegue: 23.500 kg
• Planta motriz: 2× turbofán Eurojet EJ200.

• Empuje normal: 60,1 kN (6.123 kgf; 13.500 lbf) de empuje cada uno.
• Empuje con postquemador: 89,9 kN (9.163 kgf; 20.200 lbf) de empuje cada uno.

Rendimiento
• Velocidad máxima operativa (Vno): 2.450 km/h (1.522 MPH; 1.323 kt) (Mach 2)
• Supercrucero: Mach 1,3 en vuelo supersónico sin postquemador.
• Radio de acción: (usando los 3 tanques):
• Ataque a tierra, lo-lo-lo: 601 km
• Ataque a tierra, hi-lo-hi: 1.389 km
• Defensa aérea con 3 h de patrulla aérea de combate: 185 km
• Defensa aérea con 10 min de merodeo: 1.389 km
• Alcance en ferry: 3.706 km (2.001 nmi; 2.303 mi) usando 3 tanques de combustible externos
• Techo de servicio: 19.812 m (65.000 ft)
• Régimen de ascenso: 315 m/s (62.007 ft/min)
• Carga alar: 311 kg/m²
• Empuje/peso:
• Normal: 0,77
• Con postquemador: 1,15
• Límites de fuerzas G: +9/-3

Armamento
• Cañones: 1× Mauser BK-27 de 27 mm

• Misil AIM-132 ASRAAM montado en un Eurofighter.
• Misil IRIS-T siendo montado en un Eurofighter.

• Puntos de anclaje: 13 en total (8 pilones bajo las alas y 5 soportes más en el fuselaje) con una capacidad de 7.500 kg, para cargar una combinación de:
• Bombas:
• Bombas guiadas:
• Serie Paveway II: GBU-10, GBU-16 y Enhanced Paveway.
• Serie Paveway III: GBU-24 y BPG-2000.
• JDAM
• Las futuras HOPE/HOSBO
• Bombas de caída libre / retardadas: de las clases 500, 1.000 y 2.000 lb.
• Misiles:
• Misiles aire-aire:
• Corto alcance: AIM-9L Sidewinder, AIM-132 ASRAAM e IRIS-T.
• Medio/largo alcance: AIM-120 AMRAAM y el futuro MBDA Meteor.
• Misiles aire-superficie:
• Antibuque: AGM-84 Harpoon o Penguin.
• Antirradiación: AGM-88 HARM, MBDA ALARM y el futuro AGM Armiger
• De apoyo aéreo cercano: AGM-65 Maverick y Brimstone.
• De crucero: Storm Shadow y Taurus KEPD 350.
• Otros:
• Pod dispensador de bengalas/señuelos infrarrojos y pod de señuelos radar
• Pod de contramedidas electrónicas
• Pod de búsqueda de objetivos LITENING III
• Hasta 3 tanques de combustible lanzables, 1 de 1.000 central, 2 de 2.000 litros subalares.


Aviónica
• Radar Euroradar CAPTOR
• Sistema de búsqueda y seguimiento por infrarrojos (IRST) PIRATE.

Sukhoi Su-33

Características generales
• Tripulación: 1 piloto
• Longitud: 21,94 m.
• Envergadura: 14,7 m.
• Altura: 5,9 m.
• Superficie alar: 62,0 m²
• Peso vacío: 17.000 kg.
• Peso máximo al despegue: 28.000 kg.
• Planta motriz: 2 Motores Lyulka AL-31F afterburning turbofans.

Rendimiento
• Velocidad máxima: 2.100 km/h a 10.000 metros de altitud y 1200 km/h a nivel del mar.
• Alcance: 1.000 km.
• Alcance máximo: 1.200 km.
• Techo de servicio: 17.000 m.
• Rango de alcance en combate: 1.400 km.
• Con tanques de combustible externos: 1.600 km.
• Con reabastecimiento aéreo de combustible: 2.000 km.

Armamento
• 1 × 30 mm Cañón GSh-30 con 150 rondas
• 2 × Rieles en las puntas de las alas para misiles R-73 (AA-11 'Archer')

• Misiles Aire-aire:
• AA-8 Aphid: 4 x R-60M
• AA-10 Alamo: 4 x R-73
• AA-11 Archer: 4 x R-73E, R-73M, R-74M
• AA-12 Adder: 4 x R-77
• R-27R1(ER1): x 4
• R-27T1(ET1): x 4
• R-27P(EP): x 4

• Misiles Aire-superficie:
• AS-17 Krypton: 1 x Kh-31A
• AS-14 Kedge: 1 x Kh-29T, Kh-29L
• KH-59MK: 1 x Misil naval antibuque subsónico
• KH-31R: 1 x Misil naval antibuque supersónico
• ASCM KH-35U: 1 x Misil naval antibuque supersónico
• ASCM KH-41 (Moskit): 1 x Misil naval antibuque supersónico
• KH-31R: 1 x Misil naval antibuque supersónico ASCM / ARM /
• 3M-54E Club: 1 x Misil naval antibuque supersónico (Mach 2.9)
• 3M-55 Yakhont: 1 x Misil naval antibuque supersónico (Mach 2.5)
• KH-61 Brahmos: 1 x Misil naval antibuque supersónico (Mach 2.5)
• R-172: 1 x Long Range Air Surface Misil
• 3M-14AE: 1 x Lanzador de torpedos
• 3M-54AE: 1 x Lanzador de misiles "Aire-aire"
• 3M-54AE: 1 x lanzador de misiles "Aire-superficie"
• KAB-500TK: 1 x 500 kg. Bomba guía Data-Link
• KAB-500SE: 1 x 500 kg. Bomba guía satélite inercial

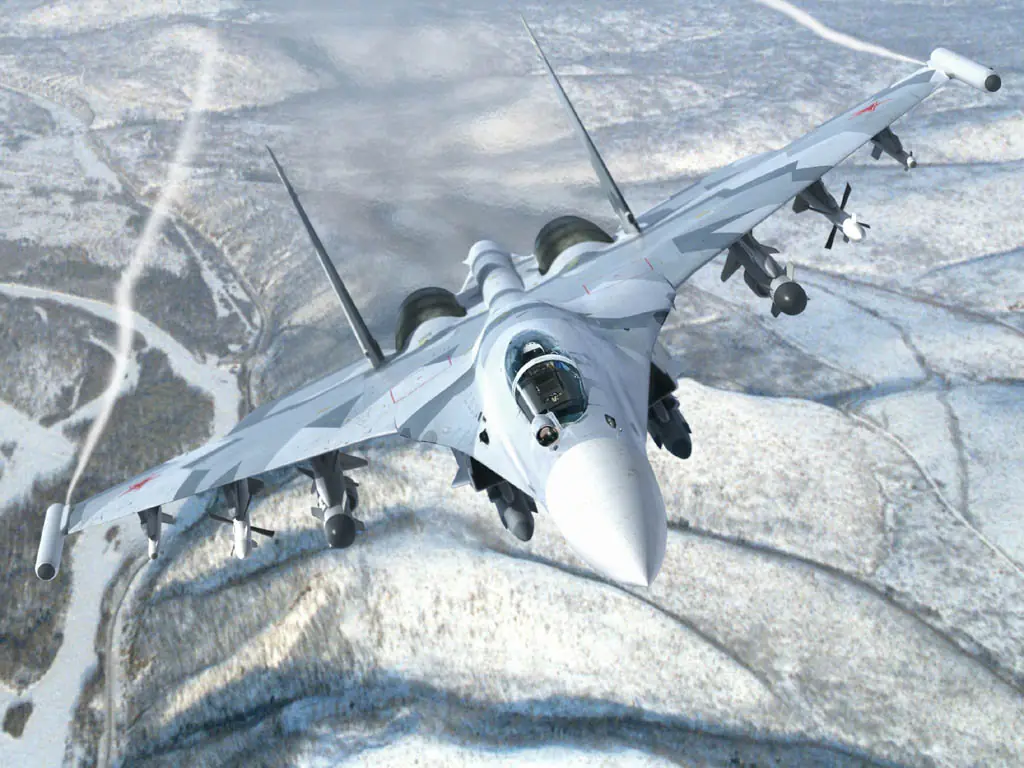

Sukhoi Su-35

Características generales
• Tripulación: 1 piloto
• Longitud: 21,9 m
• Envergadura: 15,3 m
• Altura: 5,9 m
• Superficie alar: 62 m²
• Peso vacío: 18.400 kg
• Peso cargado: 25.300 kg
• Peso máximo al despegue: 34.500 kg
• Planta motriz: 2× Turbofán con empuje vectorial Saturn 117S.
• Empuje normal: 86,3 kN 8.800 kp / 19.400 lbf de empuje cada uno.
• Empuje con postquemador: 142 kN 14.500 kp / 31.900 lbf de empuje cada uno.

Rendimiento
• Velocidad máxima operativa (Vno): 2.390 km/h (Mach 2,25) a altitud
• Alcance: 3.600 km, 1.580 km a bajo nivel
• Alcance en ferry: 4.500 km con tanques externos de combustible
• Techo de servicio: 18.000 m
• Régimen de ascenso: >280 m/s
• Carga alar: 408 kg/m²
• Empuje/peso: 1,1

Armamento
• Cañones: 1× GSh-30 de 30 mm, con 150 proyectiles
• Puntos de anclaje: 12× soportes distribuidos en alas y fuselaje y 2× raíles en las puntas alares con una capacidad de 8.000 kg, para cargar una combinación de:
• Bombas:
• Guiadas por láser: KAB-500, KAB-1500 y LGB-250
• De caída libre: FAB-250 de 250 kg y FAB-500 de 500 kg
• Cohetes:
• S-25: S-25LD guiados por láser y S-250 convencionales
• Contenedores de cohetes S-8
• Contenedores de cohetes S-13
• Misiles:
• Misiles aire-aire:
• Vympel R-27 (designación OTAN: AA-10 Alamo): versiones R-27R, R-27ER, R-27T, R-27ET, R-27EP, R-27AE; medio alcance
• Vympel R-77 (AA-12 Adder): R-77, y las propuestas R-77M1, R-77T; medio alcance
• Vympel R-73 (AA-11 Archer): R-73E, R-73M, R-74M; corto alcance (pueden montarse en los raíles de punta alar)
• Misiles aire-superficie:
• Kh-31 (AS-17 Krypton): Kh-31A, Kh-31P; misil antirradiación
• Kh-59 (AS-20 Kayak); misil antibuque
• Kh-29 (AS-14 Kedge): Kh-29T, Kh-29L
• Otros: Contenedores de contramedidas electrónicas (ECM) en los raíles de punta alar


Aviónica
• Radar PESA Irbis-E

Sukhoi Su-47 Berkut

Características generales
• Tripulación: 1
• Sukhoi Su-47 outline.svg
• Longitud: 22,6 metros
• Envergadura: 20 metros
• Altura: 6,3 metros
• Superficie alar: 61,87 metros cuadrados.
• Peso vacío: 16.375 kilogramos
• Peso con carga normal: 25.000 kilogramos
• Peso máximo al despegue: 35.000 kilogramos
• Planta motriz: 2 motores turbofán de empuje vectorial Lyulka AL-37FU con 2 postquemadores Aviadvigatel D-30F6.
• Empuje seco: 83,4 kN (18.700 lbf) cada uno.
• Empuje con postcombustión: 142,2 kN (32.700 lbf) cada uno.

Rendimiento
• Velocidad máxima: mach 1,7
• Velocidad máxima a nivel del mar: mach 1,1
• Alcance: 2.300 mi (5.050 km)
• Techo de servicio: 18.000 m (59.050 ft)
• Velocidad de ascensión: 730 m/s (143700 ft/min)
• Carga alar: 560 kg/m² (79,4 lb/ft²)

Armamento
• Cañón: GSh-30-1 de 30 milímetros con 150 proyectiles.
• 14 puntos de fijación para llevar:
• Aire-aire: R-77, R-77PD, R-73 y K-74
• Aire-tierra: X-29T, X-29L, X-59M,
• X-31P, X-31A, KAB-500 y KAB-1500
• KAB-500L 500kg. Bombas guiadas por láser.
• KAB-500T TV-guided bomb
• AS-20: 2 x Kh-59 Misil naval antibuque.
• AS-17 Krypton: 4 x Kh-31A
• Kh-31P: 4 Misil anti-radiación.

Sukhoi Su-27

Características generales
• Tripulación: 1 o 2
• Longitud: 21,9 m
• Envergadura: 14,7 m
• Altura: 5,92 m
• Superficie alar: 62 m²
• Peso vacío: 16.380 kg
• Peso cargado: 23.430 kg
• Peso máximo al despegue: 30.450 kg
• Planta motriz: 2× turbofán Saturn/Lyulka AL-31F.
• Empuje normal: 122,8 kN 27.600 lbf de empuje cada uno.
• Ángulo de borde de ataque: 42°
• Capacidad de combustible interno: 9.400 kg

Rendimiento
• Velocidad máxima operativa (Vno): 2.500 km/h 1.550 mph, Mach 2,35
• Alcance: 3.530 km (1.906 nmi; 2.193 mi) a altitud, 1.340 km (800 mi) al nivel del mar
• Techo de servicio: 18.500 m 62.523 pies
• Régimen de ascenso: 325 m/s 64.000 pies/min
• Carga alar: 371 kg/m²
• Empuje/peso: 1,09

Armamento
• Armas de proyectiles: 1 × cañón automático de 30 mm GSh-30-1 con 150 proyectiles
• Puntos de anclaje: 10 con una capacidad de 8.000 kg, para cargar una combinación de:
• Bombas:
• Bombas de propósito general: FAB-100, FAB-250, FAB-500
• Bombas de racimo: RBK-500
• Cohetes: S-8KOM, S-8OM, S-8BM, S-13T, S-13OF, S-25OFM-PU
• Misiles:
• Hasta 6 × misiles aire-aire de medio alcance R-27R, R-27ER, R-27T, R-27ET
• 4 × misiles aire-aire de corto alcance guiados por infrarrojos R-73E
• La versión actualizada Su-27SM puede usar misiles R-77 en lugar de R-27

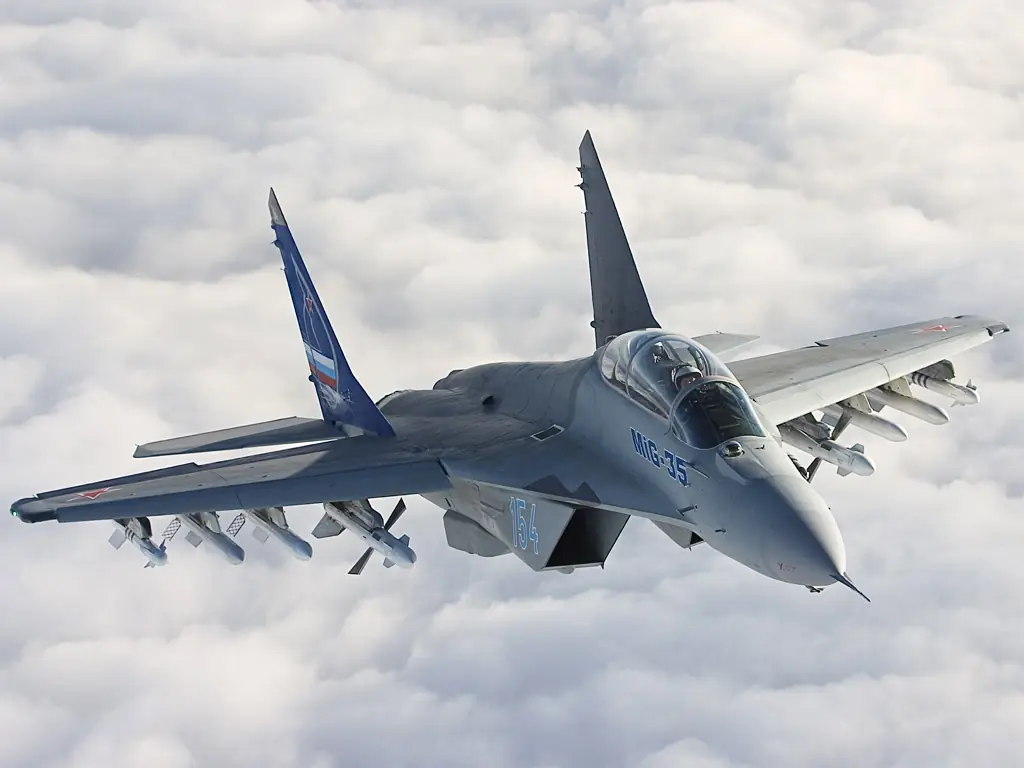

Mikoyan MiG-35

Características generales
• Tripulación: 1 o 2
• Longitud: 17,3 m
• Envergadura: 12 m
• Altura: 4,7 m
• Superficie alar: 38 m²
• Peso vacío: 11.000 kg
• Peso cargado: 17.500 kg
• Peso máximo al despegue: 29.700 kg
• Planta motriz: 2× turbofán con postquemador Klimov RD-33MK.
• Empuje normal: 53 kN (5.400 kgf; 11.905 lbf) de empuje cada uno.
• Empuje con postquemador: 88,3 kN (9.000 kgf; 19.841 lbf) de empuje cada uno.

Rendimiento
• Velocidad máxima operativa (Vno):
• A gran altitud: 2.400 km/h (1.491 MPH; 1.296 kt) (Mach 2,25)
• A baja altitud: 1.450 km/h (901 MPH; 783 kt)
• Alcance: 2.000 km (1.080 nmi; 1.243 mi)
• Radio de acción: 1.000 km (540 nmi; 621 mi)
• Alcance en ferry: 3.100 km (1.674 nmi; 1.926 mi) con 3 tanques de combustible auxiliares
• Techo de servicio: 17.500 m (57.415 ft)
• Régimen de ascenso: 330 m/s (64.960 ft/min)
• Empuje/peso: 1,14
• Límite de fuerzas soportadas: +10,0 G

Armamento
• Cañones: 1× GSh-30-1 de calibre 30 mm, con 150 proyectiles
• Puntos de anclaje: 9 en total (8 pilones subalares y 1 pilón central) para cargar una combinación de:
• Bombas:
• Bombas convencionales:
• FAB-250 (250 kg)
• FAB-500 (500 kg)
• ZAB-500, bomba termobárica.
• Bombas guiadas:
• KAB-500L (500 kg), guiada por láser.
• KAB-500T (500 kg), guiada por TV.
• Cohetes:
• Cohetes convencionales S-8, S-13, S-24 y S-250
• Cohetes guiados por láser S-25L
• Misiles:
• Misiles aire-aire:
• Corto alcance:
• 4× R-60M. (AA-8 Aphid)
• 8× R-73E, R-73M o R-74M. (AA-11 Archer)
• Medio alcance:
• 4× R-27R, R-27T, R-27ER o R-27ET. (designación OTAN: AA-10 Alamo)
• 8× R-77 (AA-12 Adder)
• Misiles aire-superficie:
• 4× Kh-31A o Kh-31P. (AS-17 Krypton)
• 4× Kh-29T o Kh-29L. (AS-14 Kedge)

Aviónica
• Radar AESA Phazotron Zhuk AE (o otros modelos de la serie Zhuk)
• Sistema localizador óptico (OLS) NII PP

Dassault Rafale

Características generales
• Tripulación: 1 piloto (versiones C y M) o 2 (versión B)
• Longitud: 15,27 m
• Envergadura: 10,8 m
• Altura: 5,34 m
• Superficie alar: 45,7 m²
• Peso vacío: 9.500 kg (C), 9.770 kg (B), 10.196 kg (M)
• Peso cargado: 14.016 kg
• Peso máximo al despegue: 24.500 kg (C/D), 22.200 kg (M)
• Planta motriz: 2× turbofán Snecma M88-2.
• Empuje normal: 50 kN (5.103 kgf; 11.250 lbf) de empuje cada uno.
• Empuje con postquemador: 75,6 kN (7.711 kgf; 17.000 lbf) de empuje cada uno.

Rendimiento
• Velocidad máxima operativa (Vno): 2.390 km/h (1.485 MPH; 1.290 kt) (Mach 2) a gran altitud.38
• A baja altitud: 1.390 km/h (864 MPH; 750 kt)
• Alcance: 3.700 km (1.998 nmi; 2.299 mi)
• Radio de acción: 1.852 km (1.000 nmi; 1.151 mi) en misión de penetración
• Techo de servicio: 16.800 m (55.118 ft)
• Régimen de ascenso: 304,8 m/s (60.000 ft/min)
• Carga alar: 306,6 kg/m2 (62,8 lb/ft2)
• Empuje/peso: 1,10 (100% combustible, 4 misiles aire-aire)

Armamento
• Cañones: 1× GIAT 30/719B de calibre 30 mm, con 125 proyectiles (en misiones CAP y CAS).
• Puntos de anclaje: 14 en total (13 en la versión M) con una capacidad de 9.500 kg, para cargar una combinación de:

• Bombas:
• Bombas guiadas:
• AASM, armamento guiado de precisión de distintos pesos y con varios sistemas de guiado según la versión.
• GBU-12 Paveway II, bomba guiada por láser de 500 libras (227 kg)
• Misiles:
• Misiles aire-aire:
• MBDA MICA IR/EM, de corto a medio alcance, guiado por infrarrojos (IR) o radar activo (EM)
• Magic II, de corto alcance, guiado por infrarrojos
• El futuro MBDA Meteor
• Misiles aire-superficie:
• MBDA Apache, misil de crucero antipista
• SCALP EG, misil de crucero
• AM 39 Exocet, misil antibuque
• Misil nuclear ASMP-A
• Otros:
• Pod de designación de objetivos Thales Damocles
• Pod de reconocimiento RECO NG
• Hasta 5 tanques de combustible externos
• Pod de reabastecimiento.39

Aviónica
• Radar PESA (pasivo de barrido electrónico) Thales RBE2.
• Sistema de guerra electrónica Thales SPECTRA.
• Sistema infrarrojo de búsqueda y seguimiento (IRST) Thales/SAGEM OSF (Optronique Secteur Frontal).

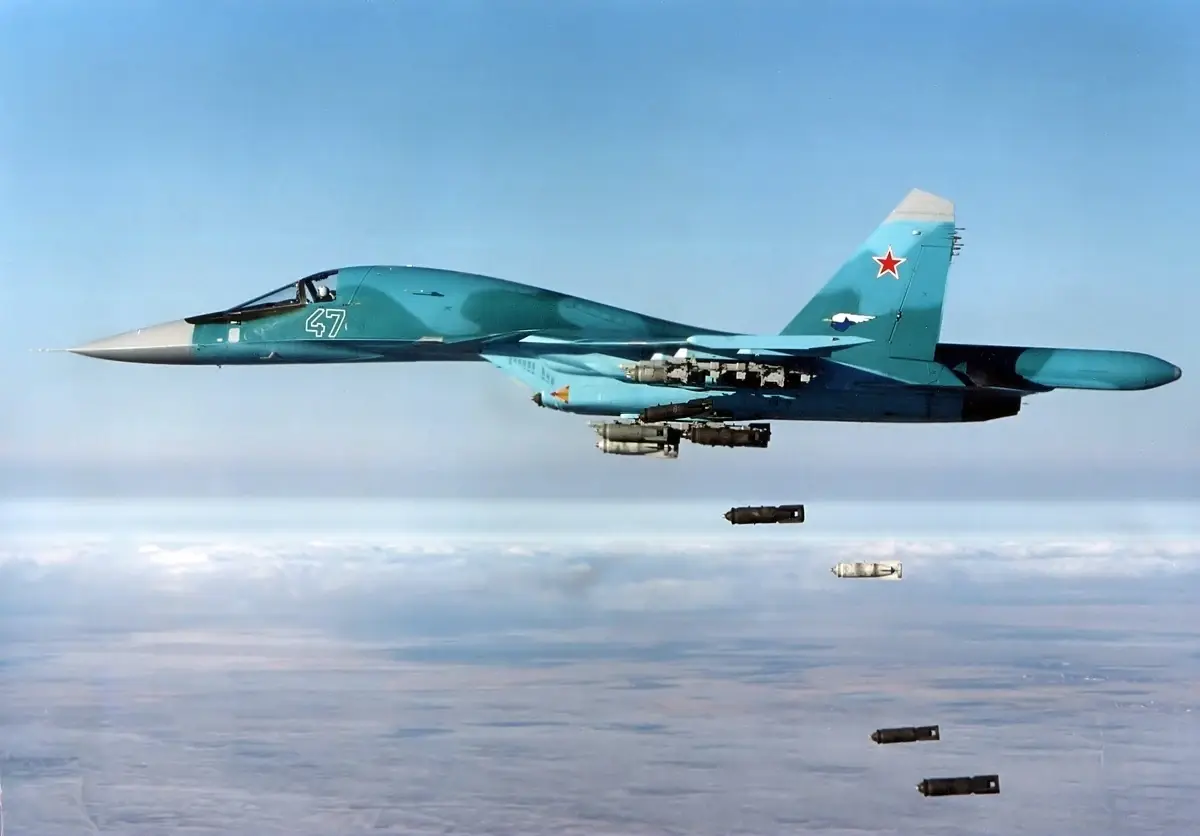

Sukhoi Su-34

Características generales
• Tripulación: 2
• Longitud: 23.34 m.
• Envergadura: 14.7 m.
• Altura: 6.09 m.
• Reabastecimiento en Aire: Máximo rango de Flujo ( entrada a presión de 3,5 kg/cm 2 ), l/min: 1,100
• Empuje en postcombustión, kgf: 12.500 -2 %
• Peso normal de despegue, kg: 38.240
• Máximo de Carga extra, kg: 8.000

Rendimiento
• Velocidad máxima a nivel del mar: 1.200 km/h.
• Velocidad máxima: 1.900 km/h. a 3.000 m. de altitud
• Rango de alcance en combate: 1.100 km.
• Con tanques de combustible externos: 2.000 km.
• Con reabastecimiento aéreo: 4.000 km.
• Tiempo máximo de vuelo: 10 horas (depende resistencia de piloto)

Armamento
• Cañón: GSh-30-1 de 30 milímetros con 150 proyectiles.

• 12 puntos de fijación externos para llevar 10.200 kg (12.280 lb) de bombas y misiles.

• Misiles Aire-aire:
• AA-8 Aphid: 8 × R-60M
• AA-10 Alamo: 8 × R-27R, R-27T, R-27ER, R-27ET
• AA-11 Archer: 8 × R-73E, R-73M, R-74M
• AA-12 Adder: 8 × R-77
• AS-17 Krypton: 6 × Kh-31A, Kh-31P Misil anti-radiación
• R-27R1(ER1) x 6
• R-27T1(ET1) x 6
• R-27P(EP) x 6
• R-73E, RVV-AYe x 6

• Aire-superficie:
• AS-14 Kedge: 4 × Kh-29T, Kh-29L
• AS-20: 4 x Kh-31
• KH-41 (Moskit): 4 x Misil naval antibuque supersónico
• KH-31R: 2 x Misil naval antibuque supersónico
• KH-59MK: 2 x Misil naval antibuque supersónico
• KH-59MD: 2 x Misil naval antibuque supersónico
• 3M-14E: 4 x Misil de ataque a tierra
• 3M-54E: 2 x Misil naval antibuque supersónico (Mach 2.9)
• 3M-55 Yakhont: 2 x Misil naval antibuque supersónico (Mach 2.5)
• KH-61 Brahmos: 2 x Misil naval antibuque supersónico (Mach 2.5)
• R-172: 1 x Long Range Air Surface Misil
• Kh-59ME x 2
• Kh-31A x 2
• Kh-31P x 2
• Kh-29T(TYe) x 2
• Kh-29L x 2

• Bombas guiadas:
• KAB-1500K: 4 x 1.500 kg. Bomba guiada por satélite
• KAB-1500L: 4 x 1.500 kg. Bomba guiada por láser
• KAB-1500TK: 4 x 1.500 kg. Bomba guía Data-Link
• KAB-1500SE: 4 x 1.500 kg. Bomba guía satélite inercial
• KAB-500L: 12 x 500kg. Bombas guiadas por láser
• KAB-500T: 8 x TV-guided bomb
• FAB-250: 12 x 250kg. Bombas no guiadas de caída libre
• FAB-500: 8 x 500kg. Bombas no guiadas de caída libre
• S-24, S-25L, S-250, S-13, S-8 Cohetes guiados por láser
• ZAB-500 Fuel-Air Explosive Bombs

Sukhoi Su-37

Características generales
• Tripulación: 1 piloto (2 para exportación)
• Longitud: 22,2 m (72,8 ft)
• Envergadura: 14,7 m
• Altura: 6,43 m
• Superficie alar: 62 m2 (667,4 ft2)
• Peso cargado: 35.000 kg (77.140 lb)
• Planta motriz: 2× Lyulka AL-37FU.
• Empuje con postquemador: 145 kN de empuje cada uno.

Rendimiento
• Velocidad máxima operativa (Vno): 2.500 km/h a 3.500 m de altitud
• 1.200 km/h a nivel de mar
• Alcance: 3.700 km
• Radio de acción: 3.500 km
• Alcance en ferry: 4.000 km (con tanques de combustible externos)
• Techo de servicio: 18.000 m (59.055 ft)

Armamento
• Cañones: 1× GSh-30-1 de 30 milímetros con 150 proyectiles.
• Bombas:
• KAB-500K: 4 x 500 kg Bombas guiadas por satélite
• KAB-500L: 4 x 500 kg Bombas guiadas por láser
• KAB-500T: 4 x TV-guided bomb
• KAB-1500TK: 2 x 1.500 kg Bomba guía Data-Link
• KAB-1500SE: 2 x 1.500 kg Bomba guía satélite inercial
• KAB-1500: 3 x 1.500 kg Bombas convencionales de caída libre
• FAB-250: 16 x 250 kg Bombas convencionales de caída libre
• FAB-500: 8 x 500 kg Bombas convencionales de caída libre
• ZAB-500 Fuel-Air Explosive Bombs
• Cohetes: Cohetes guiados por láser: S-24, S-25L, S-250, S-13, S-8
• Misiles: Misiles Aire-aire:
• AA-8 Aphid: 6 x R-60M
• AA-10 Alamo: 8 x R-27R, R-27T, R-27ER, R-27ET
• AA-11 Archer: 8 x R-73E, R-73M, R-74M
• AA-12 Adder: 8 x R-77
• R-27R1(ER1): x 8
• R-27T1(ET1): x 8
• R-27P(EP): x 8
• R-73E, RVV-AYe: x 8
• Misiles Aire-superficie:
• KH-59ME; Kh-31A; Kh-31P; Kh-29T(TYe)
• AS-17 Krypton: 6 x Kh-31A, Kh-31P Misil anti-radiación
• AS-14 Kedge: 6 x Kh-29T, Kh-29L
• KH-31R: 2 x Misil naval antibuque supersónico ASCM
• KH-35U: 2 x Misil naval antibuque supersónico ASCM
• KH-41 (Moskit): 2 x Misil naval antibuque supersónico
• KH-31R: 2 x Misil naval antibuque supersónico ASCM / ARM / AAM
• 3M-14E: 2 x Misil de ataque a tierra supersónico
• 3M-54E: 2 x Misil naval antibuque supersónico
• KH-61 Brahmos: 2 x Misil naval antibuque supersónico
• KH-59MK: 5 x Misil naval antibuque subsónico
• 3M-54AE: 1 x Lanzador de misiles "Aire-superficie"
• R-172: 1 x Long Range Air Surface Misil

Lockheed Martin F-22 Raptor

Características generales
• Tripulación: 1 piloto
• Longitud: 18,90 m
• Envergadura: 13,56 m
• Altura: 5,08 m
• Superficie alar: 78,04 m²
• Perfil alar: NACA 64A?05.92 en raíz, NACA 64A?04.29 en punta
• Peso vacío: 19.700 kg
• Peso cargado: 29.300 kg
• Peso máximo al despegue: 38.000 kg
• Planta motriz: 2× turbofán con empuje vectorial en cabeceo Pratt & Whitney F119-PW-100.
• Empuje normal: 104,5 kN (10.659 kgf; 23.500 lbf) de empuje cada uno.
• Empuje con postquemador: 155,7 kN (15.876 kgf; 35.000 lbf) de empuje cada uno.
• Capacidad de combustible: 8.200 kg internos, 11.900 kg con 2 tanques externos.

Rendimiento
• Velocidad máxima operativa (Vno): 2.410 km/h (1.498 MPH; 1.301 kt) a altitud (Mach 2,25)
• Supercrucero: 1.963 km/h (Mach 1,82)
• Vuelo del F-22 Raptor a velocidad transónica.
• Alcance: 2.960 km (1.598 nmi; 1.839 mi) con 2 tanques externos
• Radio de acción: 759 km (410 nmi; 472 mi)
• Alcance en ferry: 3.219 km (1.738 nmi; 2.000 mi)
• Techo de servicio: 19.812 m (65.000 ft)
• Carga alar: 375 kg/m²
• Empuje/peso: 1,08 (1,26 con peso cargado y 50% de combustible)
• Límites de fuerzas G: -3,0 / +9,0

Armamento
• Cañones: 1× cañón rotativo M61A2 Vulcan de 20 mm en la raíz alar de estribor, 480 proyectiles.
• Configuraciones de armas en el F-22.

• Bodegas internas para misiles y bombas configuradas de alguna de las siguientes formas:
• Configuración aire-aire
• Misiles aire-aire:
• 2× AIM-9M/X Sidewinder y
• 6× AIM-120C AMRAAM
• Configuración aire-tierra
• Misiles aire-aire:
• 2× AIM-9M/X Sidewinder y
• 2× AIM-120C AMRAAM
• Bombas inteligentes, una de las siguientes opciones:
• 2× JDAM / WCMD de 450 kg (1.000 lb) o
• 8× GBU-39 Small Diameter Bombs de 110 kg (250 lb)
• Puntos de anclaje: 4 pilones subalares desmontables con una capacidad de 2.268 kg cada uno (se pierde la furtividad del avión), para cargar una combinación de:
• Misiles: 4× misiles adicionales
• Otros: 2× tanques de combustible externos de 2.271 litros (600 galones)

Aviónica
• Receptor de alerta radar (RWR) con un alcance de 463 km o más.
• Radar AESA Northrop Grumman AN/APG-77 con un alcance estimado de 200-240 km contra objetivos de 1 m².
• Contramedidas de infrarrojos: bengalas Chemring MJU-39/40.

Sukhoi PAK FA

Características generales
• Tripulación: 1 (2 para la versión de India)
• Longitud: 22 m
• Envergadura: 14.8 m
• Altura: 5.45 m
• Superficie alar: 78,8 m2
• Peso vacío: 18.600 kg
• Peso cargado: 26.000 kg
• Peso útil: 7.500 kg
• Peso máximo al despegue: 37.000 kg
• Planta motriz: 2× NPO Saturn Lyulka AL-41F.

Rendimiento
• Velocidad máxima operativa (Vno): 2.100 km/h Mach 2.0 (a 17.000 m de altitud)38
• Velocidad crucero (Vc): 1.300 km/h Mach 1.3
• Alcance: 5.500 km
• Alcance en ferry: 5.500 km
• Techo de servicio: 20.000 m
• Régimen de ascenso: 350m/s
• Carga alar: 330kg/m2 470kg/m2

Armamento
• Cañones: Ninguno en el prototipo pero se espera que se incluyan 2 cañones de 30 mm GSh-301
• Puntos de anclaje: 1040 para cargar una combinación de:

• Misiles: 8 x R-33 (configuración básica)

Aviónica
• Radar BRLS AFAR/AESA construido por Tikhomirov NIIP










Gracias por ver
