El avión furtivo, también llamado avión invisible o avión stealthes un avión que ha sido diseñado para absorber y desviar las radiaciones de los radares por medio de tecnologías furtivas. También es habitual que se denominen «invisibles», lo que no es muy correcto, ya que en parte estos aviones son perfectamente visibles y la «invisibilidad» es sólo ante los radares, y por otra, existen otros aviones invisibles que sí buscan minimizar en lo posible su detección mediante medios visuales.
AVIONES INVISIBLES
El avión invisible es el producto de la combinación de varios factores antidetección y el aprovechamiento de una debilidad de los misiles AA/IR (Antiaéreos infrarrojos).
INVISIBILIDAD INFRAROJA
Estos misiles en su nariz tienen un sensor IR (Infrarrojo) de ángulo estrecho (como la luz de una linterna) en cuya área o cono de captación es que pueden «ver» el objetivo. Si un avión se ubica perpendicular al eje del misil (a un lado) el misil no lo ve y sigue de largo. Por eso los misiles AA deben ser disparados hacia el punto donde el radar ubicado en tierra ve el objetivo. En caso de que el radar no logre ver el avión, no hay manera de disparar hacia el punto donde está el avión. Lo mismo pasa con los misiles AA del tipo FF, es decir misiles que en su morro llevan no un sensor infrarrojo sino un minirradar, e incluso con los combinados IR-FF
TRAZA TERMICA
Pero a pesar de todo esto al avión siempre conserva un «Punto caliente» al ser visto desde atrás o por atrás. Si desde atrás se le dispara un AA-FF como este trabaja respondiendo a un eco de radar, el misil no ve el avión. Pero si desde atrás se le dispara un AA-IR si lo ve y da en el blanco, y esto fue la que paso en Kosovo con el F-117 derribado
En cuanto al método antidetección de radar, es una combinación de varios factores, en primer lugar se usa un material de fibra plástica similar a la fibra de cristal con la adición de un derivado del amianto, que tiene una baja reflexión de radar como cualquier lancha con casco de fibra de vidrio. A esto se suma una pintura que tiene una baja reflexión a las ondas del radar. Y finalmente se agrega el diseño de superficie diedrica, para aprovechar un principio físico que dice que el ángulo de reflexión es igual al ángulo de incidencia, con respecto al plano donde se hace el rebote.
Sin embargo, los modernos micrófonos de alta sensibilidad, amplificadores de audio de sensibilidad extrema y altos factores de amplificación lineal, así como los filtros de audio pasabanda (que discriminan la frecuencia sónica a una estrecha banda sonora equivalente al sonido del avión), permiten la detección con gran exactitud a larga distancia. Los micrófonos, con su reflector parabólico, son montados en «baterías» de hasta 100 grupos como una especie de antena Yagi direccional. Además, el sonido del avión en el aire no se puede disfrazar e investigadores chinos han conseguido diseñar y construir un radar de baja frecuencia que rebota en superficies de baja reflexión a las altas frecuencias.
VAMOS AL AC 130

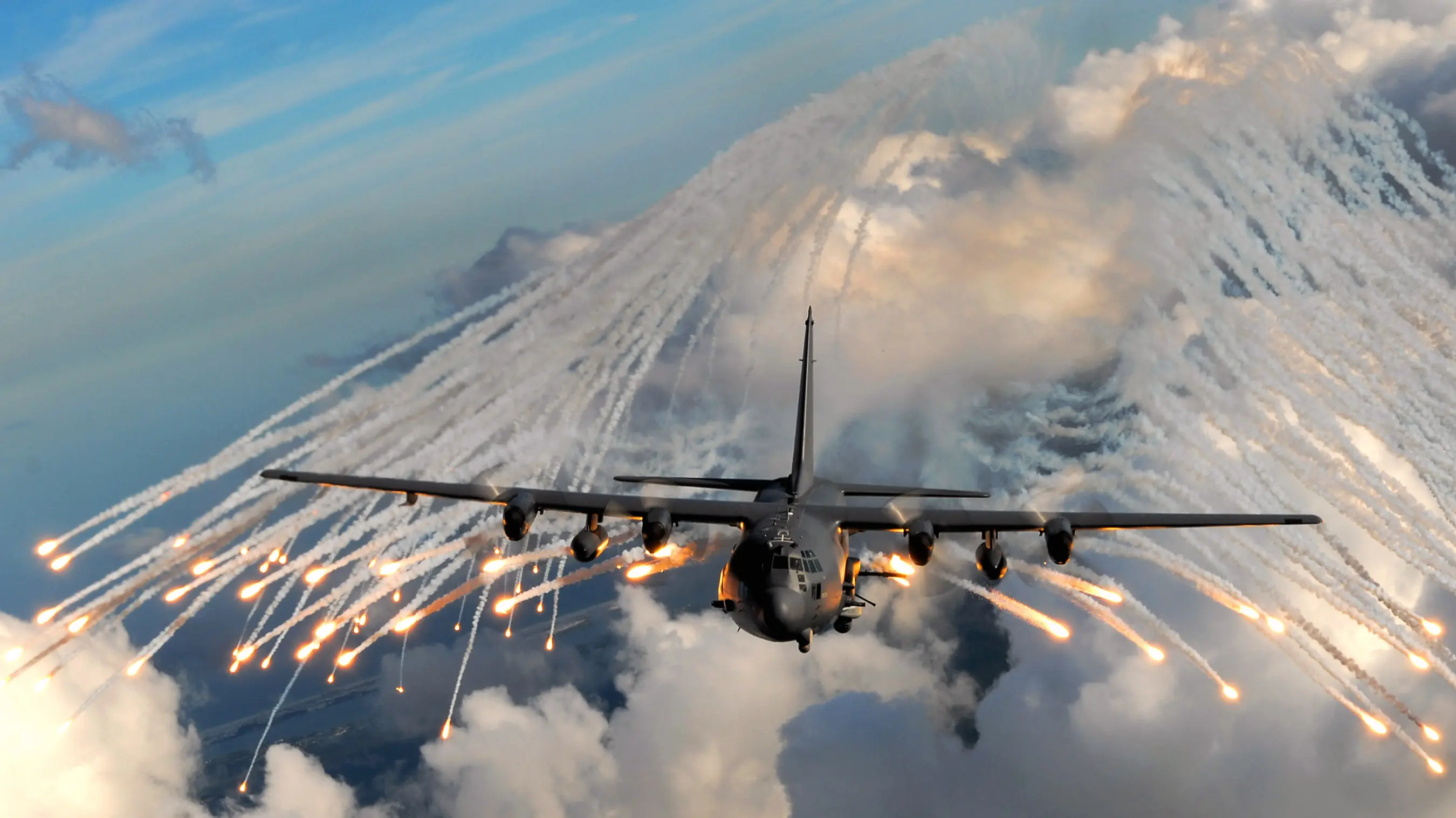

El AC-130 es un avión con armamento pesado de ataque a tierra derivado del avión de transporte C-130 Hercules. El fuselaje básico es construido por Lockheed y Boeing es el responsable de la conversión en cañonero y aeronave de apoyo.
Diseño
Esta aeronave con armamento pesado, incorpora armas laterales integradas con sensores sofisticados, navegación y sistemas de control de fuego para proporcionar potencia de disparo con precisión o saturar un área con proyectiles de su variado armamento. El AC-130 puede permanecer de noche y con condiciones meteorológicas adversas, volando largos periodos de tiempo sobre su área-objetivo Los sistemas de sensores están formados por un sensor de televisión, un sensor de infrarrojos y un radar. Estos sensores permiten al cañonero visualizar o identificar electrónicamente, fuerzas de tierra aliadas y objetivos, en todo tipo de condiciones meteorológicas.
El AC-130U esta equipado con el AN/APQ-180, un radar de apertura sintética para detección e identificación de objetivos a larga distancia. Los equipos de navegación del cañonero, incluyen sistemas de navegación inercial y sistemas de posicionamiento global. El AC-130U emplea tecnología desarrollada en los 90 y puede atacar a dos objetivos simultáneamente. Esto permite tener el doble de capacidad de almacenamiento de munición que el AC-130H.1
Durante la Guerra de Vietnam, las varias versiones del AC-130, siguiendo con las modificaciones de “Pave Pronto”, fueron equipados con un sistema detector de anomalías magnéticas (MAD) llamado “Black Crow” (AN/ASD-5). Es un sistema pasivo de alta sensibilidad, con una antena localizadora “Phased-array” en la parte delantera izquierda del radomo del morro, que podía localizar desviaciones anómalas en el campo magnético. Este sistema es usado comúnmente para localizar submarinos sumergidos. El sistema “Black Crow” del AC-130A/E/H permitía localizar con precisión la corriente eléctrica producida por los alternadores de los motores de los camiones rusos del Ejército nor-vietnamita, que estaban ocultos bajo el denso follaje de la jungla, a lo largo de la "Ruta Ho Chi Minh". Este podía también detectar la señal desde un trasmisor de mano en tierra, que fue usado por los controladores aéreos para identificar y localizar objetivos específicos.
VARIANTES
Como era de esperarse, el AC-130 tuvo numerosas modificaciones durante su acción en Vietnam, con la intención de mejorar sus características. Estas modificaciones agregaron constantemente más y mejores sensores, mientras se cambiaba el tipo de armamento utilizado para aumentar su versatilidad y capacidad destructiva. El desarrollo del AC-130 continúa incluso en la actualidad.
En 2007, la AFSOC (Comando de operaciones especiales de las fuerzas aéreas) inicio un programa para mejorar el armamento existente en los AC-130 que permanecen en servicio. Las pruebas del programa planearon el reemplazo del GAU-12/U de 25 mm y del cañón Bofors de 40 mm por dos cañones Mk 44 Bushmaster II de 30 mm.3 En 2007, las fuerzas aéreas modificaron cuatro AC-130U como plataformas de prueba de los cañones Bushmaster II. La AFSOC cancelo este programa e instaló de nuevo los cañones en las aeronaves.4
También hay planes para reemplazar el obús M102 de 105 mm por un mortero de 120 mm, y de sumar además la posibilidad de utilizar misiles del tipo AGM-114 Hellfire o cohetes Hydra 70, con el fin de tener un mayor alcance para cierto tipo de objetivos.
Peso,longitud,altura,etc
Longitud: 29,8 m
Envergadura: 40,4 m
Altura: 11,7 m
Superficie alar: 162,2 m²
Peso cargado: 55.520 kg
Peso máximo al despegue: 69.750 kg
Rendimiento
Velocidad máxima operativa 480Km/H
Alcance: 4.070 km
Techo de servicio: 9.100 m
Armamento
AC-130A Project Gunship II
4× Ametralladoras rotativas Minigun GAU-2/A de 7,62 mm
4× Cañones automáticos rotativos M61 Vulcan de 20 mm
AC-130A Surprise Package, Pave Pronto, AC-130E Pave Spectre
2× Minigun GAU-2/A de 7,62 mm
2× M61 Vulcan de 20 mm
2× Cañones automáticos L/60 Bofors de 40 mm
AC-130E Pave Aegis
2× M61 Vulcan de 20 mm
1× L/60 Bofors de 40 mm
1× Obús M102 de 105 mm
AC-130H Spectre15
Aproximadamente hasta el año 2000:
2× M61 Vulcan de 20 mm
1× L/60 Bofors de 40 mm
1× Obús M102 de 105 mm
Armamento actual:
1× L/60 Bofors de 40 mm
1× Obús M102 de 105 mm
AC-130U Spooky II
1× Cañón automático rotativo GAU-12/U Equalizer de 25 mm
1× L/60 Bofors de 40 mm
1× Obús M102 de 105 mm
Espero que les alla gustado es mi primer post
