El accidente de Chernóbil es el nombre que recibe el accidente nuclear sucedido en la central nuclear de Chernóbil (Ucrania) el 26 de abril de 1986. Este suceso ha sido considerado el accidente nuclear más grave según la Escala Internacional de Accidentes Nucleares y uno de los mayores desastres medioambientales de la historia
Aquel día, durante una prueba en la que se simulaba un corte de suministro eléctrico, un aumento súbito de potencia en el reactor 4 de esta central nuclear, produjo el sobrecalentamiento del núcleo del reactor nuclear, lo que terminó provocando la explosión del hidrógeno acumulado en su interior. La cantidad de dióxido de uranio, carburo de boro, óxido de europio, erbio, aleaciones de circonio y grafito expulsados,
materiales radiactivos y/o tóxicos que se estimó fue unas 500 veces mayor que el liberado por la bomba atómica arrojada en Hiroshima en 1945, causó directamente la muerte de 31 personas y forzó al gobierno de la Unión Soviética a la evacuación de 116 000 personas provocando una alarma internacional al detectarse radiactividad en, al menos, 13 países de Europa central y oriental.
Después del accidente, se inició un proceso masivo de descontaminación, contención y mitigación que desempeñaron aproximadamente 600 000 personas denominadas liquidadores en las zonas circundantes al lugar del accidente y se aisló un área de 30 km de radio alrededor de la central nuclear conocida como Zona de alienación, que sigue aún vigente. Solo una pequeña parte de los liquidadores se vieron expuestos a altos índices de radiactividad. Los trabajos de contención sobre el reactor afectado evitaron una segunda explosión de consecuencias dramáticas que podría haber dejado inhabitable a toda Europa.
Dos personas, empleadas de la planta, murieron como consecuencia directa de la explosión esa misma noche y 31 en los tres meses siguientes. Mil personas recibieron grandes dosis de radiación durante el primer día después del accidente, 200.000 personas recibieron alrededor de 100 mSv, 20.000 cerca de 250 mSv y algunos 500 mSv. En total, 600.000 personas recibieron dosis de radiación por los trabajos de descontaminación posteriores al accidente. 5.000.000 de personas vivieron en áreas contaminadas y 400.000 en áreas gravemente contaminadas, hasta hoy no existen trabajos concluyentes sobre la incidencia real, y no teórica, de este accidente en la mortalidad poblacional.
Tras prolongadas negociaciones con el gobierno ucraniano, la comunidad internacional financió los costes del cierre definitivo de la central, completado en diciembre de 2000. Inmediatamente después del accidente se construyó un "sarcófago", para aislar el exterior del interior, que se ha visto degradado en el tiempo por diversos fenómenos naturales por lo que corre riesgo de desplomarse. Desde 2004 se lleva a cabo la construcción de un nuevo sarcófago para el reactor. El resto de reactores de la central están cerrados.[
n agosto de 1986, en un informe enviado a la Agencia Internacional de Energía Atómica, se explicaban las causas del accidente en la planta de Chernóbil. Este reveló que el equipo que operaba en la central el sábado 26 de abril de 1986 se propuso realizar una prueba con la intención de aumentar la seguridad del reactor. Para ello deberían averiguar durante cuánto tiempo continuaría generando energía eléctrica la turbina de vapor después de la pérdida de suministro de energía eléctrica principal del reactor.
Las bombas refrigerantes de emergencia, en caso de avería, requerían de un mínimo de potencia para ponerse en marcha (hasta que se arrancaran los generadores diésel) y los técnicos de la planta desconocían si, una vez cortada la afluencia de vapor, la inercia de la turbina podía mantener las bombas funcionando.
Para realizar este experimento, los técnicos no querían detener la reacción en cadena en el reactor para evitar un fenómeno conocido como envenenamiento por xenón. Entre los productos de fisión que se producen dentro del reactor, se encuentra el xenón135, un gas muy absorbente de neutrones. Mientras el reactor está en funcionamiento de modo normal, se producen tantos neutrones que la absorción es mínima, pero cuando la potencia es muy baja o el reactor se detiene, la cantidad de 135Xe aumenta e impide la reacción en cadena por unos días. El reactor se puede reiniciar cuando se desintegra el 135Xe.
Los operadores insertaron las barras de control para disminuir la potencia del reactor y esta decayó hasta los 30 megavatios. Con un nivel tan bajo, los sistemas automáticos detendrían el reactor y por esta razón los operadores desconectaron el sistema de regulación de la potencia, el sistema refrigerante de emergencia del núcleo y, en general, los mecanismos de apagado automático del reactor. Estas acciones, así como la de sacar de línea el ordenador de la central que impedía las operaciones prohibidas, constituyeron graves y múltiples violaciones del Reglamento de Seguridad Nuclear de la Unión Soviética.
A 30 megavatios de potencia comienza el envenenamiento por xenón y para evitarlo aumentaron la potencia del reactor subiendo las barras de control, pero con el reactor a punto de apagarse, los operadores retiraron manualmente demasiadas barras de control. De las 170 barras de acero al boro que tenía el núcleo, las reglas de seguridad exigían que hubiera siempre un mínimo de 30 barras abajo y en esta ocasión dejaron solamente 8. Con los sistemas de emergencia desconectados, el reactor experimentó una subida de potencia extremadamente rápida que los operadores no detectaron a tiempo. A la 1:23, cuatro horas después de comenzar el experimento, algunos en la sala de control comenzaron a darse cuenta de que algo andaba mal.
Cuando quisieron bajar de nuevo las barras de control usando el botón de SCRAM de emergencia (el botón AZ-5 «Defensa de Emergencia Rápida 5»), estas no respondieron debido a que posiblemente ya estaban deformadas por el calor y las desconectaron para permitirles caer por gravedad. Se oyeron fuertes ruidos y entonces se produjo una explosión causada por la formación de una nube de hidrógeno dentro del núcleo, que hizo volar el techo de 100 toneladas del reactor provocando un incendio en la planta y una gigantesca emisión de productos de fisión a la atmósfera.
Secuencia de eventos
Hora local en Ucrania (UTC+3) Evento
25 de abril
01:06 Comienza la reducción gradual programada del nivel de potencia del reactor.
03:47 La reducción de potencia se detuvo a los 1600 MW.
14:00 El sistema de refrigeración de emergencia del núcleo (ECCS) fue aislado para evitar la interrupción de la prueba más tarde. Este hecho no contribuyó al accidente, pero en caso de haber estado disponible habría reducido mínimamente su gravedad. La potencia, no obstante, debería haberse reducido aún más. Sin embargo, el regulador de la red eléctrica de Kiev pidió al operador del reactor mantener el mínimo de producción de energía eléctrica para satisfacer correctamente la demanda. En consecuencia, el nivel de potencia del reactor se mantuvo en 1600 MW y el experimento se retrasó. Sin este retraso, la prueba se habría efectuado el mismo día.
23:10 Reducción de potencia reiniciada.
24:00 Cambio de turno del personal.
26 de abril
00:05 El nivel de potencia se disminuyó a 720 MW, y siguió reduciéndose, pese a estar prohibido.
00:28 Con el nivel de potencia sobre los 500 MW, el operador transfirió el control del sistema manual al sistema de regulación automática. La señal falló o el sistema de regulación no respondió a esta señal, lo que provocó una caída inesperada de potencia a 30 MW.
00:43:27 La señal de disparo del turbogenerador se bloqueó conforme a los procedimientos de la prueba. INSAG-1 declaró: "Este procedimiento habría salvado al reactor." No obstante, es posible que este procedimiento retrasara el inicio del accidente unos 39 segundos.
01:00 La potencia del reactor se elevó a 200 MW y se estabilizó. A pesar de que los operadores de la central pudieran desconocerlo, se violó el margen requerido de reactividad operacional (ORM - Operational Reactivity Margin) de 15 barras (mínimas). La decisión se tomó para realizar las pruebas resumen del turbogenerador con una potencia cercana a los 200 MW.
01:01 La bomba de circulación de reserva se cambió a la izquierda del circuito de refrigeración con el fin de aumentar el flujo de agua hacia el núcleo.
01:07 Una bomba de refrigeración adicional se cambió a la derecha del circuito de refrigeración como parte del procedimiento de prueba. El funcionamiento de las bombas de refrigeración adicionales elimina el calor desde el núcleo más rápidamente, lo que conduce a la disminución de la reactividad y hace aún más necesaria la eliminación de las varillas de absorción para evitar una caída en la potencia. Las bombas extrajeron demasiado calor (flujo) hasta el punto de superar los límites permitidos. El aumento del flujo de calor del núcleo generó problemas con el nivel de vapor en las baterías.
01:19 (aprox.) El nivel de vapor de la batería estuvo no muy lejos del nivel de emergencia. Para compensar esto, un operador incrementó el flujo de agua. Esto incrementó el nivel de vapor, y además disminuyó la reactividad del sistema. Las barras de control se subieron para compensarlo, pero hubo que subir más barras de control para mantener el balance de reactividad. La presión del sistema empezó a caer y, para estabilizar la presión, fue necesario apagar la turbina de vapor de la válvula de derivación.
01:22:30 Cálculos posteriores al accidente encontraron que el ORM en este punto era equivalente a 8 barras de control. Las políticas de operación requerían un mínimo de 15 barras de control en todo momento.
* La prueba *
01:23:04 Las válvulas de alimentación de la turbina se cerraron para poder permitir que funcionasen por inercia. Para los 30 segundos posteriores a este momento no se requiere ninguna intervención de emergencia por parte del personal.
01:23:40 El botón de emergencia (AZ-5) fue presionado por un operador. Las barras de control empezaron a entrar en el núcleo del reactor e incrementaron la reactividad en la parte inferior del núcleo.
01:23:43 El sistema de protección de emergencia de tasa de energía (excursion power) se activa. La potencia supera los 530 MW.
01:23:46 Desconexión del primer par de las bombas de circulación principales (MCP) que están agotadas, seguida de la desconexión del segundo par.
01:23:47 Fuerte disminución en el caudal (flujo) de los MPC que no participan en la prueba y lecturas poco fiables en los MPC que sí participan en la prueba. Importante aumento en la presión de las baterías de separación de vapor. Fuerte aumento en el nivel de agua de las baterías de separación de vapor.
01:23:48 Restauración en el caudal (flujo) de los MPC que no participaban en la prueba hasta el estado casi inicial. Restablecimiento de las tasas de flujo un 15 por ciento por debajo de la tasa inicial de los MPC de la izquierda, y un 10 por ciento inferior de uno de los MPC que sí participaba en la prueba y lecturas poco fiables para el otro [...]
01:23:49 Señal "Pressure increase in reactor space (rupture of a fuel channel)" (Aumento de la presión en el espacio del reactor (ruptura de un canal de combustible)), señal "No voltage - 48 V" (Mecanismos variadores del EPC sin fuente de alimentación) y señal "Failure of the actuators of automatic power controllers Nos 1 and 2" (Fallo de los accionadores de los controladores de alimentación automática números 1 y 2).
01:24 Según una nota en el diario de operación del ingeniero jefe de control del reactor: "01:24: Severe shocks; the RCPS rods stopped moving before they reached the lower limit stop switches; power switch of clutch mechanisms is off." (01:24: Fuertes golpes; las barras RPC dejaron de moverse antes de llegar al límite inferior; el interruptor de encendido de los mecanismos de embrague está apagado.)
Más tarde Primera explosión.
Minutos después del accidente, todos los bomberos militares asignados a la central ya estaban en camino y preparados para controlar el desastre. Las llamas afectaban a varios pisos del reactor 4 y se acercaban peligrosamente al edificio donde se encontraba el reactor 3. El comportamiento heroico de los bomberos durante las tres primeras horas del accidente evitó que el fuego se extendiera al resto de la central. Aun así, pidieron ayuda a los bomberos de Kiev debido a la magnitud de la catástrofe. Los operadores de la planta pusieron los otros tres reactores en refrigeración de emergencia. Dos días después, había 18 heridos muy graves y 156 heridos con lesiones de consideración producidas por la radiación. Todavía no había una cifra del número de muertos, pero en un accidente nuclear aumenta día tras día la lista de víctimas, hasta pasados muchos años después.
El primer acercamiento en helicóptero evidenció la magnitud de lo ocurrido. En el núcleo, expuesto a la atmósfera, el grafito del mismo ardía al rojo vivo, mientras que el material del combustible y otros metales se había convertido en una masa líquida incandescente. La temperatura alcanzaba los 2.500 °C y en un efecto chimenea, impulsaba el humo radiactivo a una altura considerable.
Al mismo tiempo, los responsables de la región comenzaron a preparar la evacuación de la ciudad de Prípiat y de un radio de 10 km alrededor de la planta. Esta primera evacuación comenzó de forma masiva 36 horas después del accidente y tardó 3 horas en ser concluida. La evacuación de Chernóbil y de un radio de 36 km no se llevó a cabo hasta pasados seis días del accidente. Para entonces ya había más de mil afectados por lesiones agudas producidas por la radiación.
Estructura de hormigón denominada "sarcófago", diseñada para contener el material radiactivo del núcleo del reactor y que fue diseñado para una duración de 30 años.
La mañana del sábado, varios helicópteros del ejército se prepararon para arrojar sobre el núcleo una mezcla de materiales que consistía en arena, arcilla, plomo, dolomita y boro absorbente de neutrones. El boro absorbente de neutrones evitaría que se produjera una reacción en cadena. El plomo estaba destinado a contener la radiación gamma y el resto de materiales mantenían la mezcla unida y homogénea. Cuando el 13 de mayo terminaron las emisiones, se habían arrojado al núcleo unas 5.000 t de materiales.
Comenzó entonces la construcción de un túnel por debajo del reactor accidentado con el objetivo inicial de implantar un sistema de refrigeración para enfriar el reactor. Este túnel, así como gran parte de las tareas de limpieza de material altamente radiactivo, fue desarrollado por reservistas del ejército ruso, jóvenes de entre 20 y 30 años. Finalmente, jamás se implantó el sistema de refrigeración y el túnel fue rellenado con hormigón para afianzar el terreno y evitar que el núcleo se hundiera debido al peso de los materiales arrojados. En un mes y 4 días se terminó el túnel y se inició el levantamiento de una estructura denominada sarcófago, que envolvería al reactor y lo aislaría del exterior. Las obras duraron 206 días.
La explosión provocó la mayor catástrofe en la historia de la explotación civil de la energía nuclear. Treinta y una (31) personas murieron en el momento del accidente, alrededor de 135.000 personas tuvieron que ser evacuadas de los 155.000 km² afectados, permaneciendo extensas áreas deshabitadas durante muchos años al realizarse la relocalización posteriormente de otras 215.000 personas. La radiación se extendió a la mayor parte de Europa, permaneciendo los índices de radiactividad en las zonas cercanas en niveles peligrosos durante varios días. La estimación de los radionucleidos que se liberaron a la atmósfera se sitúa en torno al 3,5% del material procedente del combustible gastado (aproximadamente 6 toneladas de combustible fragmentado) y el 100% de todos los gases nobles contenidos en el reactor. De los radioisótopos más representativos, la estimación del vertido es de 85 petabecquerelios de 137Cs y entre el 50 y el 60% del inventario total de 131I, es decir, entre 1600 y 1920 petabecquerelios.
Inmediatamente después del accidente, la mayor preocupación se centró en el yodo radiactivo, con un periodo de semidesintegración de ocho días. Hoy en día (2011) las preocupaciones se centran en la contaminación del suelo con estroncio-90 y cesio-137, con periodos de semidesintegración de unos 30 años. Los niveles más altos de cesio-137 se encuentran en las capas superficiales del suelo, donde son absorbidos por plantas, insectos y hongos, entrando en la cadena alimenticia.
De acuerdo con el informe de la Agencia de Energía Nuclear de la OECD sobre Chernóbil,
se liberaron las siguientes proporciones del inventario del núcleo.
133Xe 100%, 131I 50-60%, 134Cs 20-40%, 137Cs 20-40%, 132Te 25-60%, 89Sr 4-6%, 90Sr 4-6%, 140Ba 4-6%, 95Zr 3,5%, 99Mo >3,5%, 103Ru >3,5%, 106Ru >3,5%, 141Ce 3,5%, 144Ce 3,5%, 239Np 3,5%, 238Pu 3,5%, 239Pu 3,5%, 240Pu 3,5%, 241Pu 3,5%, 242Cm 3,5%
Después del desastre, un área de 4 kilómetros cuadrados de pinos en las cercanías del reactor adquirieron un color marrón dorado y murieron, adquiriendo el nombre de "Bosque Rojo".
En un radio de unos 20 o 30 kilómetros alrededor del reactor se produjo un aumento de la mortalidad de plantas y animales así como pérdidas en su capacidad reproductiva.
En los años posteriores al desastre, en la zona de exclusión abandonada por el ser humano ha florecido la vida salvaje. Bielorrusia ya ha declarado una reserva natural, y en Ucrania existe una propuesta similar. Varias especies de animales salvajes y aves que no se habían visto en la zona antes del desastre, se encuentran ahora en abundancia, debido a la ausencia de seres humanos en el área.
En un estudio de 1992-1993 de las especies cinegéticas de la zona, en un kilo de carne de corzo se llegaron a medir hasta cerca de 300.000 bequerelios de cesio-137. Esta medida se tomó durante un periodo anómalo de alta radiactividad posiblemente causado por la caída de agujas de pino contaminadas. Las concentraciones de elementos radiactivos han ido descendiendo desde entonces hasta un valor medio de 30.000 Bq en 1997 y 7.400 en 2000, niveles que siguen siendo peligrosos. En Bielorrusia el límite máximo permitido de cesio radiactivo en un kg de carne de caza es 500 Bq. En Ucrania es de 200 Bq para cualquier tipo de carne.[
El accidente de Chernóbil causó algunas decenas de muertos inmediatos debido al envenenamiento con radiaciones. Además de ellos se prevén miles de muertes prematuras en las décadas futuras. De todos modos, en general no es posible probar el origen del cáncer que causa la muerte de una persona, y es muy difícil estimar las muertes a largo plazo debidas a Chernóbil. Sin embargo, para entender la magnitud del accidente sí es posible comparar los efectos que han producido otros desastres producidos por el hombre, como por ejemplo:
* El fallo de la presa de Banqiao (Henan, China, 1975) causó al menos la muerte de 26.000 personas debido a la inundación, y otras 145.000 murieron debido a las epidemias y hambrunas subsiguientes.
* El desastre de Bhopal (India, 1984), del cual la BBC informó que había causado la muerte a 3.000 personas inicialmente, y al menos otras 15.000 murieron de enfermedades subsiguientes.
* La gran niebla de 1952 de (Londres, Reino Unido, 1952), donde los servicios médicos compilaron estadísticas encontrando que la niebla había matado a 4.000 personas inicialmente y en los meses que siguieron murieron otras 8.000.
* El desastre en MV Doña Paz, (Filipinas, 1987). Este incendio de productos del petróleo mató a más de 4.000 personas.
* La inundación en Johnstown (Pensilvania, Estados Unidos, 1889). 2.209 muertos.
* Explosiones de San Juanico de 1984 (Ciudad de México, México, 1984). 600 muertos
* Accidente nuclear de Fukushima I, en Japón, el 11 de marzo de 2011, como consecuencia de un terremoto de magnitud 9,0 seguido de un tsunami.

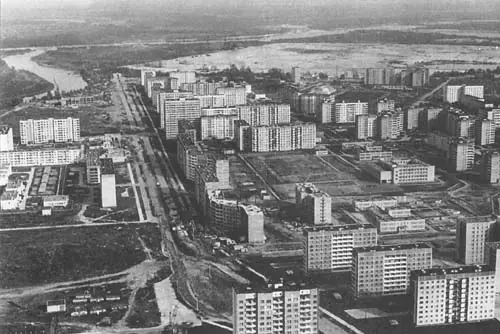

les dejo unas imagenes para que se den cuenta de el daño:

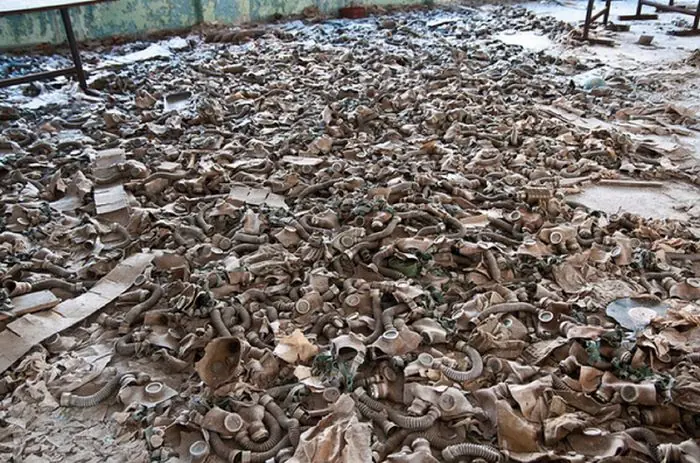

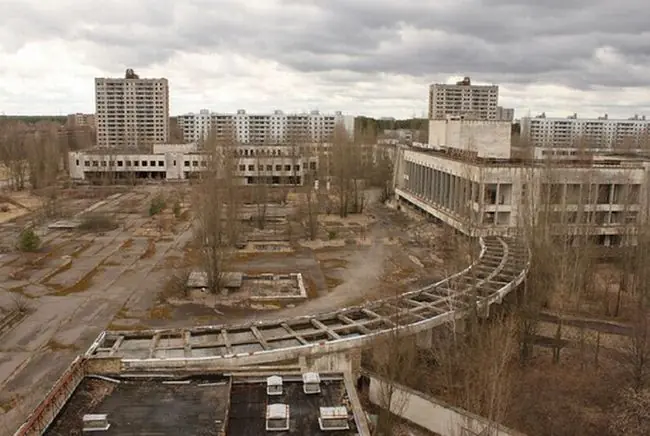

y ahora les dejo las "despues" (algunas son imagenes fuertes)
FUENTES:
http://es.wikipedia.org/wiki/Accidente_de_Chern%C3%B3bil
