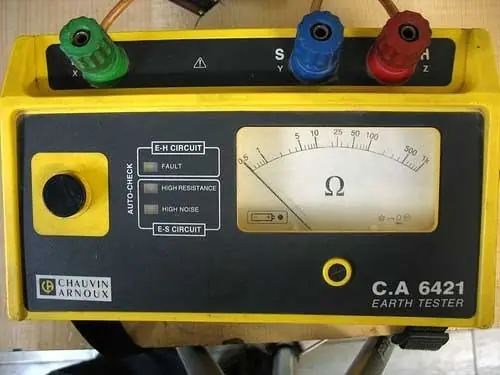

QUE ES UN TELUROMETRO?
Es un aparato de medida utilizado para medir la resistividad de las tomas de tierra y pararrayos.
Se utiliza para medir la calidad de la instalación, y saber si los valores de resistividad son los adecuados. En caso contrario, se tratara la tierra con productos específicos para bajar la conductividad de la tierra.
Recuerda que la toma de tierra de una instalación eléctrica es muy importante para proteger la vida delas personas y alargar la vida de nuestros aparatos eléctricos.
Se utiliza para medir la calidad de la instalación, y saber si los valores de resistividad son los adecuados. En caso contrario, se tratara la tierra con productos específicos para bajar la conductividad de la tierra.
Recuerda que la toma de tierra de una instalación eléctrica es muy importante para proteger la vida delas personas y alargar la vida de nuestros aparatos eléctricos.
PARA QUE SIRVE EL TELUROMETRO?
lo que hace este instrumento es sacar datos de la resistividad equivalente del terreno; para posteriormente a través de un programa o calculo similar, diseñar una puesta atierra adecuada para la instalación eléctrica (malla toma a tierra). también con algunos modelos de estos instrumentos se puede medir la toma a tierra ya instalada,la cual debe dar algunos valores preestablecidos por norma, para que cumpla su función.

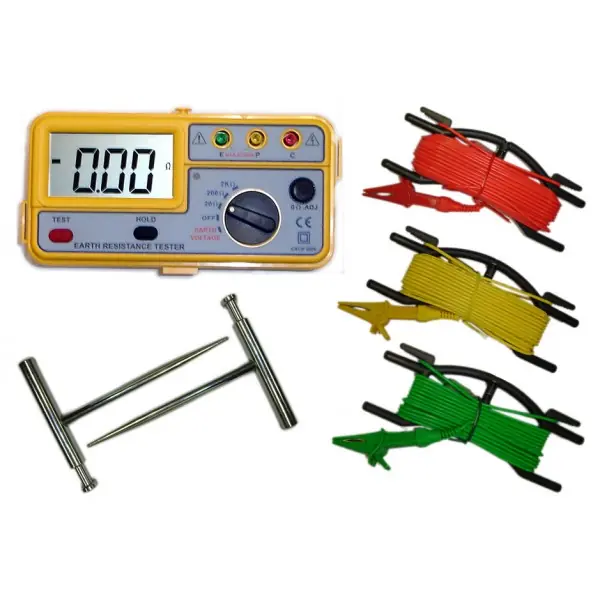

SUS PARTES.
es el primer cable de conexion al primer punto de anclaje.
cable de extension para segundo punto de anclaje.
Cable de puesta a tierra que sirve para conectar al telurometro con cualquier malla a tierra por proteccion y asi evitar que cualquier descarga infringta daños a cualquiera durante las pruebas.

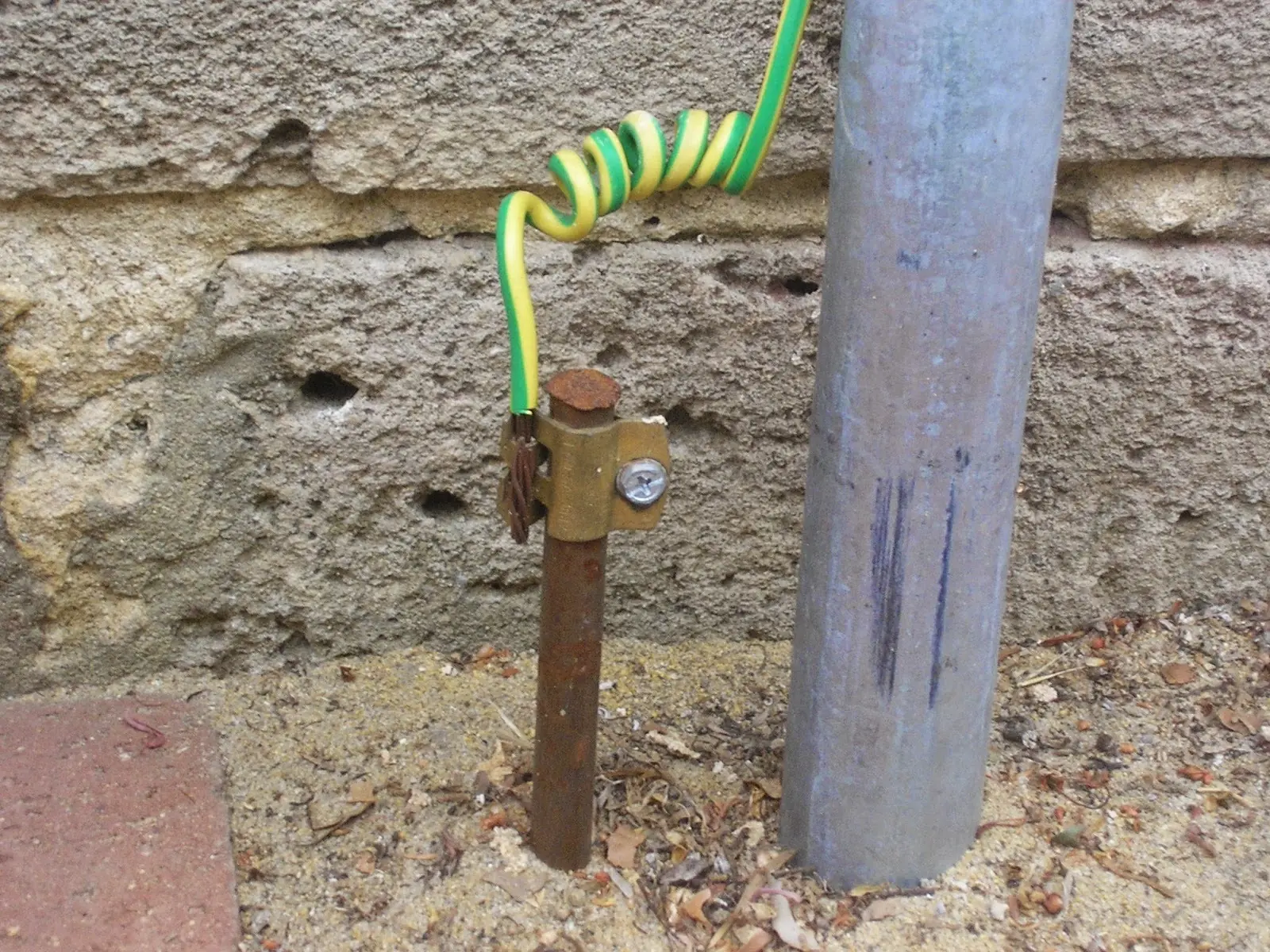

Barras:
Esta es la forma más común de electrodos, cuando no se requiere controlar los potenciales de superficie. Su costo de instalación es relativamente bajo y pueden usarse para alcanzar en profundidad, capas de terreno de baja resistividad.
En 1915, el Dr. FrankWenner desarrolló la teoría deeste método de prueba, y la ecuación que lleva su nombre.
Con objeto de medir laresistividad del suelo se hace necesario insertar los 4 electrodos en el suelo.Los cuatro electrodos se colocan en línea recta y a una misma profundidad depenetración, las mediciones de resistividad dependerán de la distancia entreelectrodos y de la resistividad del terreno, y por el contrario no dependen enforma apreciable del tamaño y del material de los electrodos, aunque sídependen de la clase de contacto que se haga con la tierra.
El principio básico deeste método es la inyección de una corriente directa o de baja frecuencia através de la tierra entre dos electrodos C1 y C2 mientras que el potencial queaparece se mide entre dos electrodos P1 y P2. Estos electrodos están enterradosen línea recta y a igual separación entre ellos. La razón V/I es conocida comola resistencia aparente. La resistividad aparente del terreno es una función deesta resistencia y de la geometría del electrodo.
aqui un vintage.
