Hoy tenemos en HD Tecnología la MSI Z170A Gaming M5, una de las integrantes de la última generación de placas madre 100 Series de MSI, perteneciente a su linea Enthusiast Gaming, la linea más elevada de sus 3 lineas gamer (Enthusiast Gaming, Performance Gaming y Arsenal Gaming).
Esta linea se destaca sobre las demás por estar orientada hacia los gamers que requieren una alta cantidad de tecnologías de última generación orientada hacia el gamer, para lograr la mejor experiencia de juegos, y es por eso que incorpora tecnologías como Audio Boost 3 , chips Killer E2400, y Game Boost , entre otras, que permitirán al usuario disfrutar al máximo el juego.
Además se realizó un gran cambio a nivel estético frente a generaciones anteriores, que mejora significativamente como se ve la placa madre, haciéndola mucho más atractiva para los usuarios.
Características y Tecnologías
La placa madre cuenta con la tecnología DDR4 Boost de MSI, que aisla las pistas que conforman el circuito para la conexión de las memorias, y además las hace mas cortas para mejorar la conexión y estabilidad. También se incluye un led XMP que indica si se tiene activado o no un perfil XMP.
Utiliza un chip Killer E2400 con tecnología Advanced Stream Detect 2.0 que permite mejorar no solo la conexión en juegos, sino también a la hora de realizar un streaming, incluso transmitiendo en alta calidad, para reducir al mínimo los problemas relacionados a la conexión a internet.
Por el lado del sonido, la placa madre posee el sonido Audio Boost 3, utiliza un procesador de Audio HD de alta calidad con una cubierta que lo protege de emisiones electromagnéticas, junto a capacitores japoneses Chemi-Con diseñados exclusivamente para utilizarse en sistemas de audio, y dos amplificadores para auriculares, junto a una salida dedicada para conexión frontal de auriculares, y cubierta de oro en sus conectores del panel trasero.
Su tecnología Game Boost permite al usuario elevar de forma automática la frecuencia del procesador para aumentar el rendimiento del sistema en juegos, obteniendo una mayor tasa de cuadros por segundo y mejorando la experiencia de juego.
Posee dos puertos USB 3.1 Gen2 capaces de transferir datos a velocidades de hasta 10Gb/s, de los cuales uno se encuentra en el formato Tipo A, y el otro en el formato Tipo C, destacado por su capacidad de conexión reversible.
También posee la tecnología Super Charger para cargar de forma rápida el celular sin necesidad de conectarlo a un tomacorriente, ideal para cuando se quiere tener el celular cerca de la computadora o para cuando no se tiene un tomacorriente cerca y debemos dejar el celular lejos de donde nos encontramos.
Posee USB Redrivers para aumentar la energía transferida por los conectores y asegurar el buen funcionamiento de los puertos USB frontales, ya que sin estos chips, al utilizar cables largos se tiene pérdida de señal y los puertos USB no funcionan de forma correcta.
Para los amantes de las altas velocidades de transferencia, se tienen dos puertos Sata Express capaces de soportar hasta 16Gb/s, dos puertos M.2 capaces de soportar hasta 64 Gb/s, y podremos agregar de forma opcional una tarjeta U.2 para la próxima generación de SSDs que utilicen esta conexión.
Con la tecnología OC Engine 2, gracias a un generador de reloj externo, se abarca un rango completo de frecuencia base (BCLK) para permitir ajustar al máximo el overclock de nuestro sistema permitiendo exprimir hasta el último MHz de nuestro sistema.

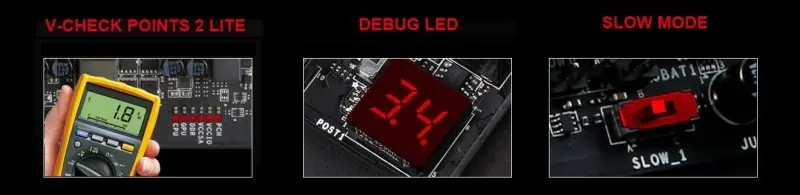

Otras tecnologías orientadas hacia los overclockers son V-Check Points 2 Lite, donde podremos medir con un multímetro los diferentes voltajes de alimentación de los diferentes componentes conectados a la placa Un Debug LED para conocer el estado actual del sistema y detectar si hay alguna falla en caso de haberla; y un botón para activar el modo lento, que baja el multiplicador de los núcleos del procesador y de su cache a x8, para eliminar toda inestabilidad por un overclock elevado, lo que ayuda en el caso de hacer overclock extremo y trabajar a altas frecuencias que quizás no soporten el booteo.
Posee optimización para multiples gráficas tanto en SLI como en Crossfire, y posee protección en sus puertos PCI-Express para evitar daños al colocar tarjetas gráficas con gran peso.
Primera Mirada
Su caja posee un fondo de color rojo, sobre el que podemos ver una imagen de la placa madre. Sobre esto, podemos ver el logo de MSI, los logos de Chipset Z170 y de soporte a microprocesadores Intel Core, el nombre de la placa madre, y el logo de la linea Enthusiast Gaming.
En su parte trasera vemos mayor detalle de sus tecnologías y especificaciones principales, junto a una imagen del panel trasero donde podremos ver todos sus conectores.

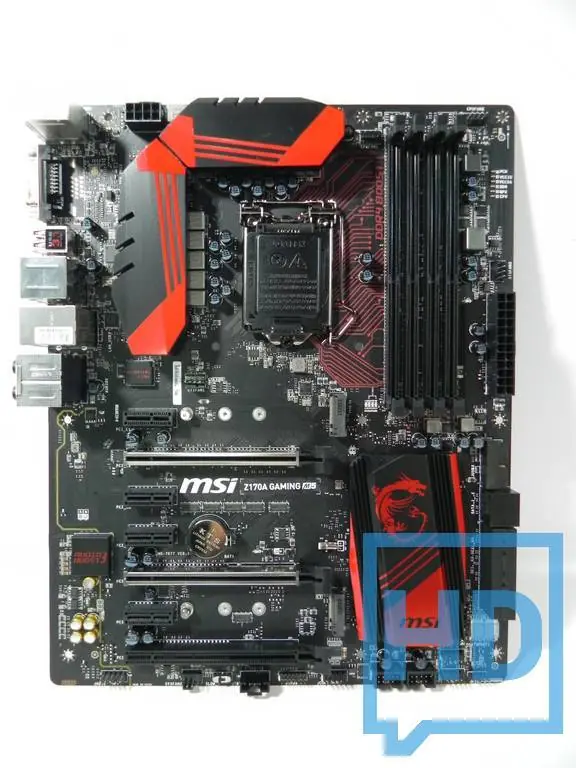

Ahora si vemos la placa madre en sí, la cual posee la ya clásica base de colores rojo y negro, que facilitan la identificación de que un producto está orientado hacia los juegos. Ya a primera vista podemos notar la gran diferencia estética con respecto a las series anteriores de placas madre, renovando disipadores, añadiendo los protectores de los puertos PCI-Express x16, y añadiendo lineas rojas sobre el PCB como principales diferencias.

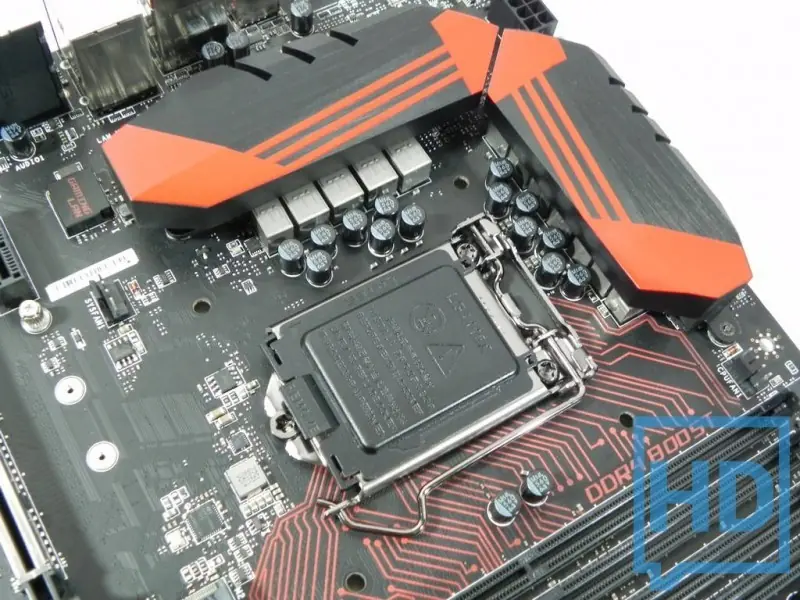

Posee el zócalo LGA 1151, que le permite trabajar con microprocesadores Intel Celeron, Pentium, Core i3, Core i5 y Core i7 de 6ta. Generación. Además posee un sistema de alimentación con 12 fases de poder, que ayudará a entregar una energía estable cuando se exija el procesador.

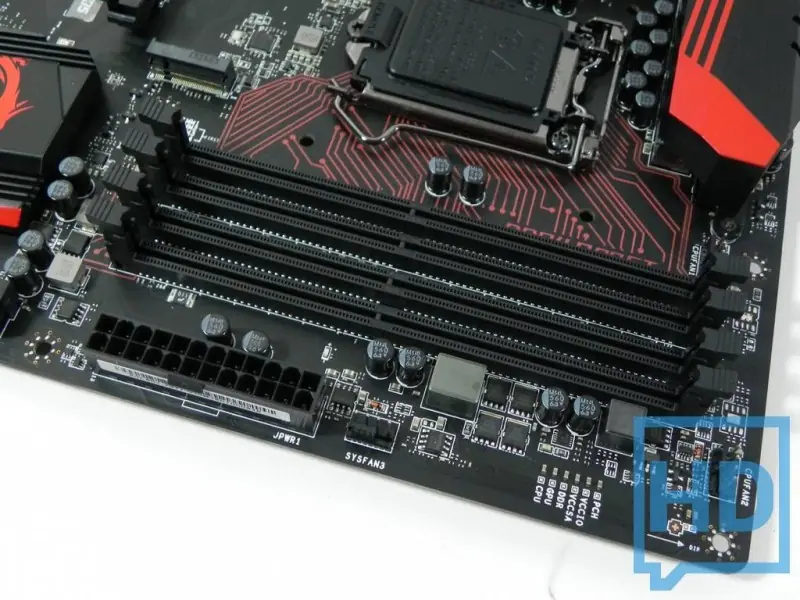

Podemos encontrar 4 slots de memoria ram DDR4 con soporte de hasta 64GB de memoria ram con frecuencias de trabajo de hasta 3600MHz. Podemos ver también sus puntos de medición de voltaje que nos permitirán verificar con un multímetro las diferentes tensiones que circulan por la placa madre.

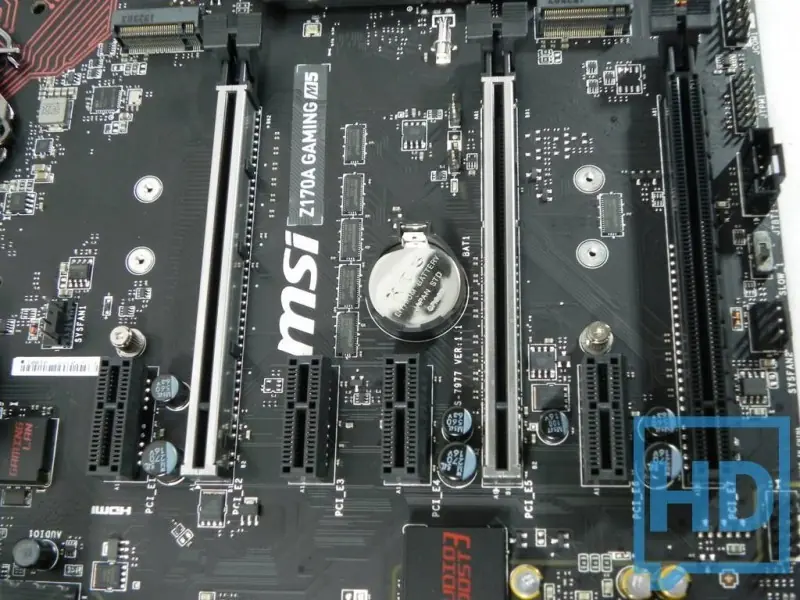

Se dispone de cuatro puertos PCI-Express x1 mas tres puertos PCI-Express x16 3.0 que le permiten soportar 3-way CrossfireX o 2-way SLI. Además se tienen dos puertos Turbo M.2 capaces de soportar velocidades de hasta 64 GB/s.

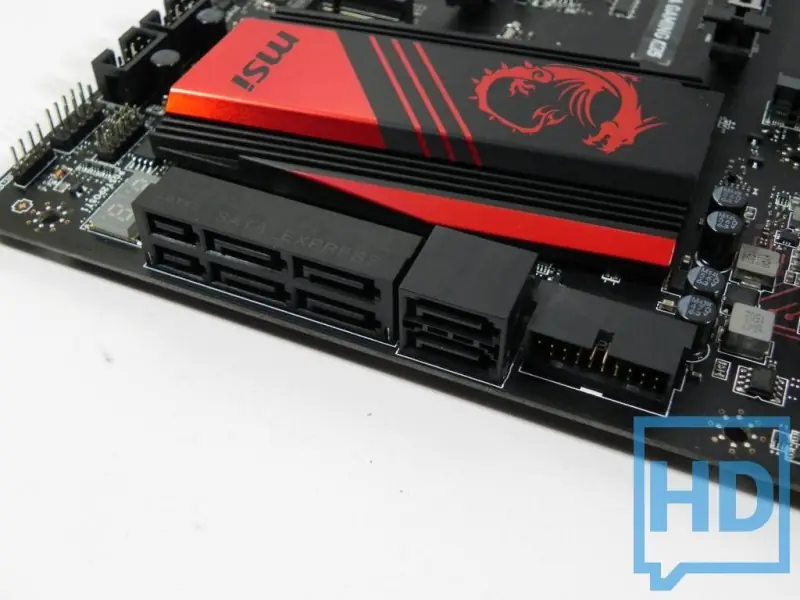

También se tienen dos puertos Sata Express y dos puertos Sata III, o 6 puertos Sata III si no utilizamos los puertos Sata Express.
Algo a destacar es que se colocó una salida para puertos USB 3.0 inclinada a 90 grados, lo cual facilita significativamente el orden de cables en el sistema y permite mejorar la estética de la PC al armarla en un gabinete.

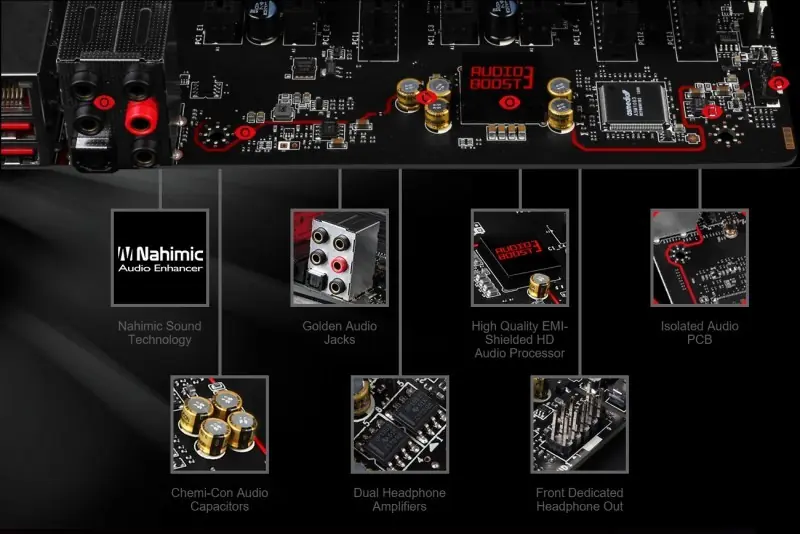

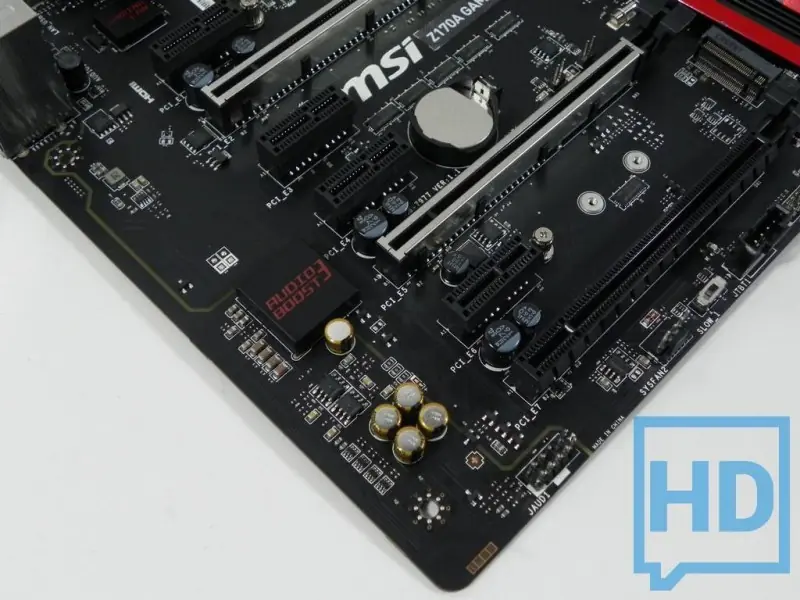

Como toda placa madre orientada hacia los juegos, posee un sistema de audio dedicado, y en este caso su sistema de sonido es el Audio Boost 3, diseñado por MSI, utilizando un procesador de audio de alta calidad cubierto por una cubierta con protección a las interferencias electromagnéticas, capacitores Chemi-Con y doble amplificador de audio frontal, colocados en un circuito aislado del resto de la placa madre.

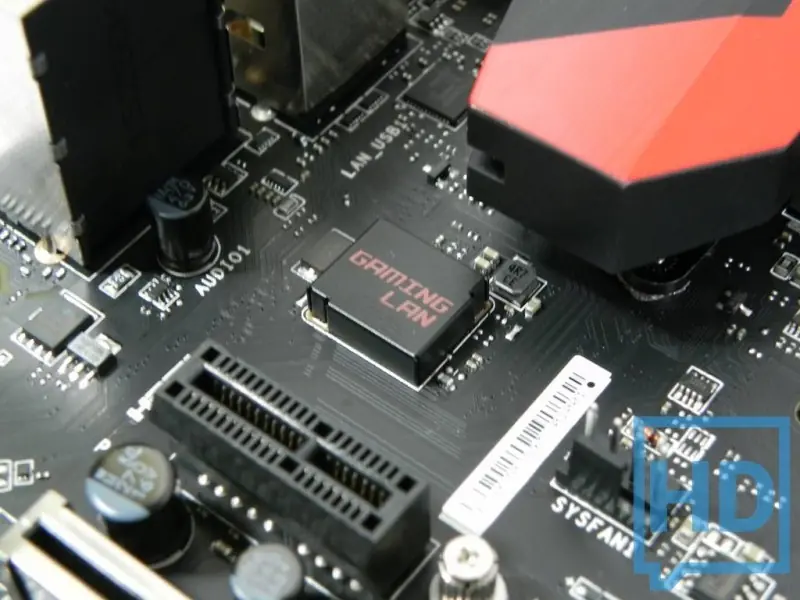

Bajo la cubierta que lleva escrito Gaming LAN podemos encontrar el chip Killer E2400 encargado de asegurar una excelente conexión a internet en juegos a la hora de jugar, siempre y cuando estemos conectados a través del puerto Ethernet.

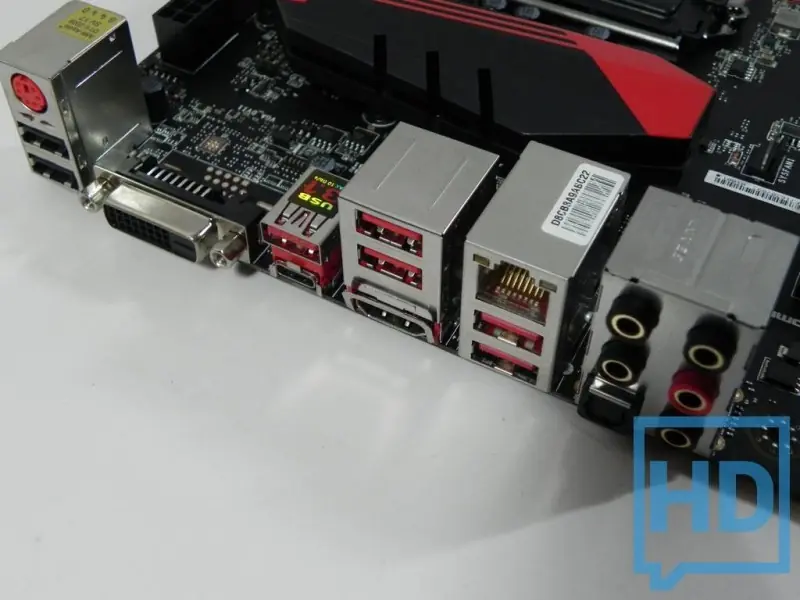

En su panel trasero podemos encontrar un puerto PS/2, dos puertos USB 2.0, un puerto DVI-D Dual Link, un puerto USB 3.1 Tipo A, un puerto USB 3.1 Tipo C, tres puertos USB 3.0 Tipo A, un puerto HDMI, un puerto Ethernet, y las clásicas conexiones de audio.
Por el lado de los accesorios encontramos un manual, un agradecimiento por comprar productos MSI, un colgante para la puerta, una guía de instalación rápida, etiquetas para nuestros cables Sata, y un CD con drivers y software.

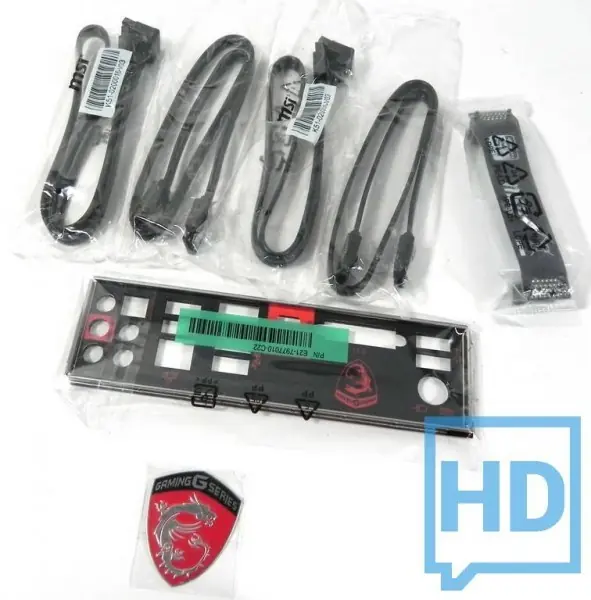

También encontramos cuatro cables Sata III, un puente SLI, una cubierta para el panel trasero, y una pegatina metálica con el logo de la linea Gaming de MSI.
Bios

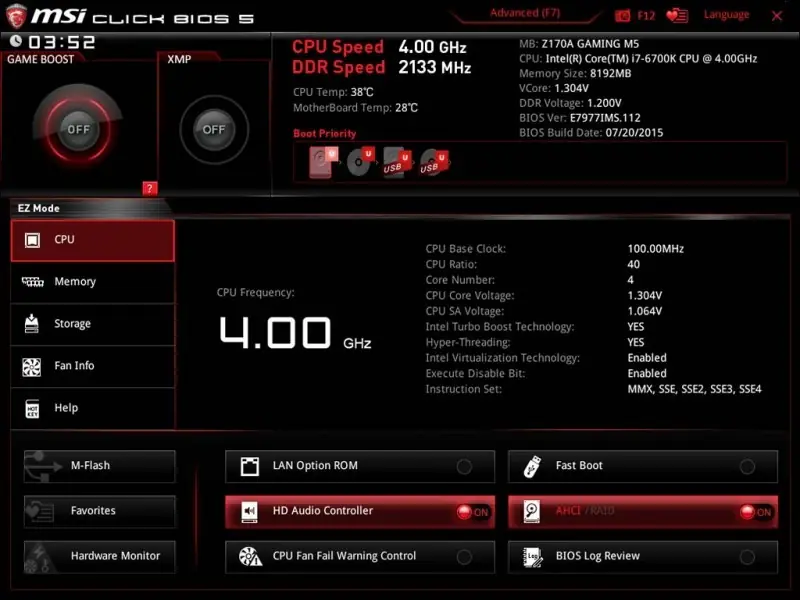

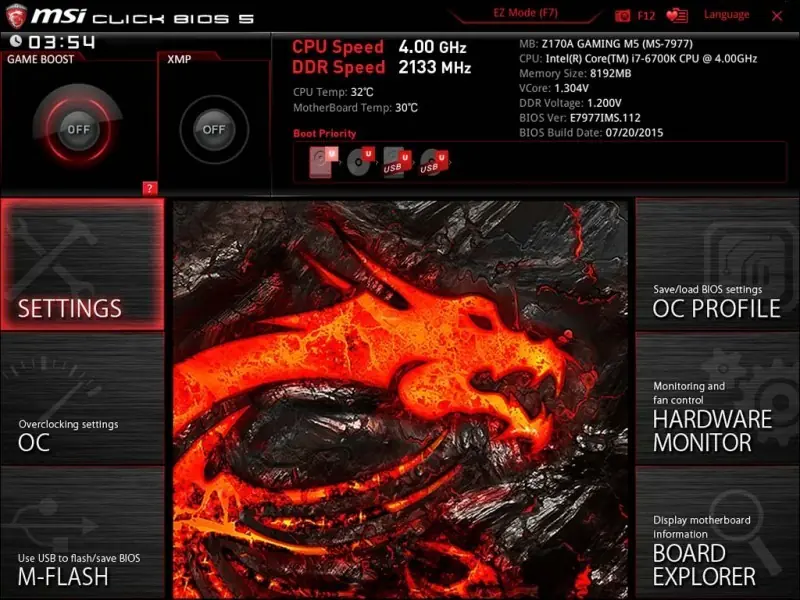

Al ingresar a su bios, en el modo EZ, encontramos la pestaña CPU donde vemos información elemental como la frecuencia base, el multiplicador, el número de núcleos, sus tensiones, si se encuentra activa la tecnología Intel Turbo Boost, si se encuentra activa la tecnología Hyper-Threading, si se encuentra activa la tecnología de virtualización de Intel, si se ejecuta el bit de deshabilitación y el set de instrucciones.
En la pestaña Fan Info encontramos los perfiles armados para los diferentes fans, tanto de CPU como fans adicionales para el gabinete, y también podremos ajustarlos a nuestro gusto para crear nuestro propio perfil personalizado.

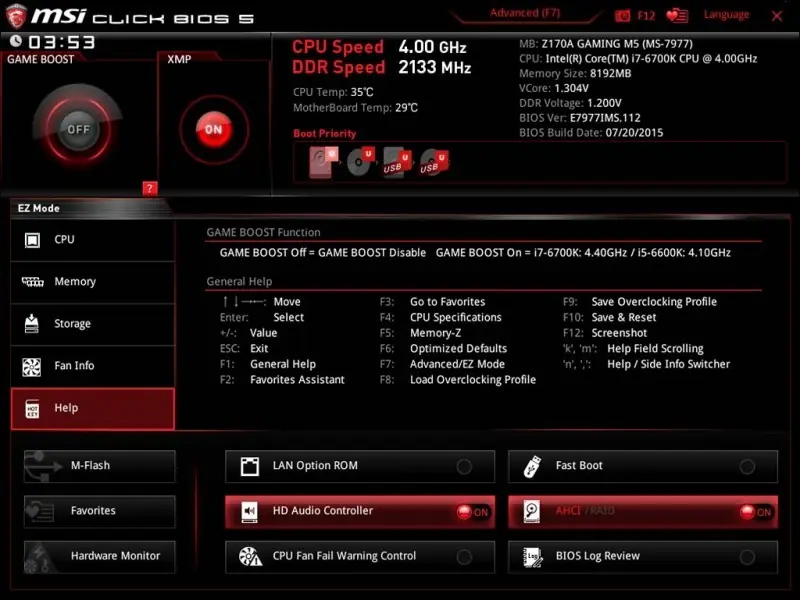

También encontramos una pestaña de ayuda, donde vemos información de la tecnología Game Boost, y todos los botones para manejar la bios, para poder utilizar todas sus funciones sin problema alguno.
En modo avanzado podremos acceder a mayor cantidad de opciones para ajustes, overclock, guardar o flashear la bios, guardar o cargar perfiles de overclock, monitorear el hardware, y ver información de la placa madre.
Software

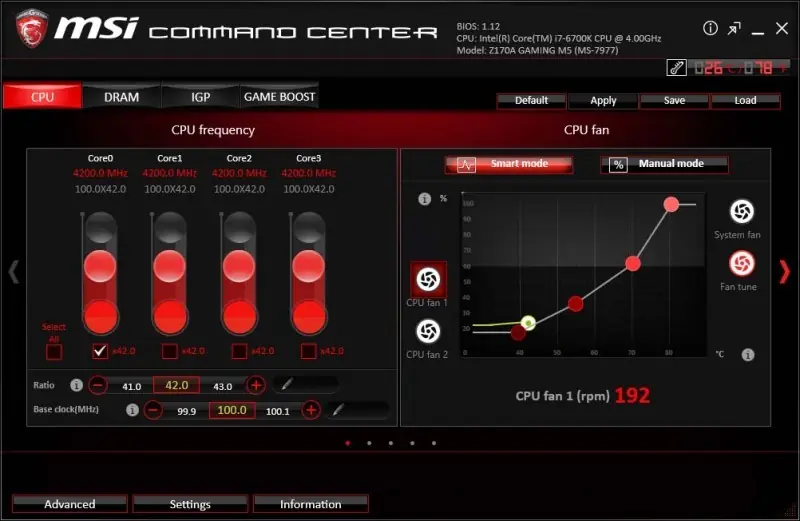

Su principal herramienta de software es el centro de comando, donde podremos ajustar el multiplicador del procesador, ya sea para uno, dos, tres, o cuatro núcleos, y también elegir el modo de trabajo del fan del CPU.

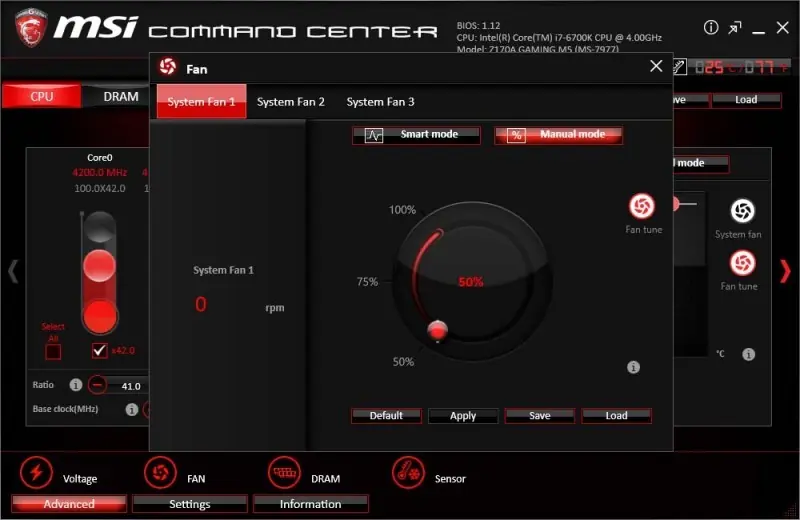

En el modo de fan manual podremos ajustar la velocidad del fan para adaptar su trabajo a lo que deseemos, ya sea eficiencia en la refrigeración, silencioso, o una combinación de ambas.

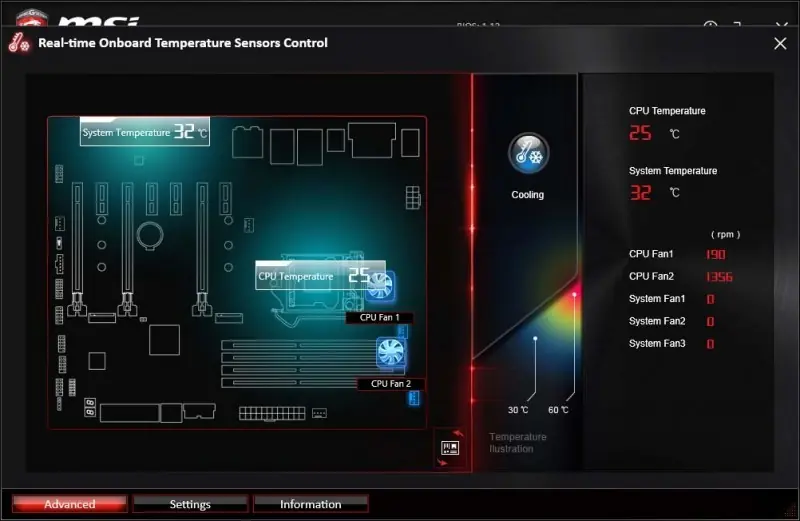

También vemos un sistema de control de sensores de temperatura en tiempo real, que nos permitirá ver la temperatura en diferentes partes del equipo, y así analizar si el perfil de fans necesita algún cambio o está bien como está actualmente.
Plataforma de pruebas
- Procesador: Intel Core i7-6700K
- Memorias Ram: Adata XPG DDR4 2x4GB 2133MHz
- Almacenamiento Primario: Corsair Force GT 120GB
- Almacenamiento Secundario: Western Digital 1Tb Caviar Green Sata 2
- Placa de Video: Nvidia GeForce GTX 780Ti
- Fuente de Alimentación: Seasonic Platinum 1000W
Pruebas de rendimiento sintéticas

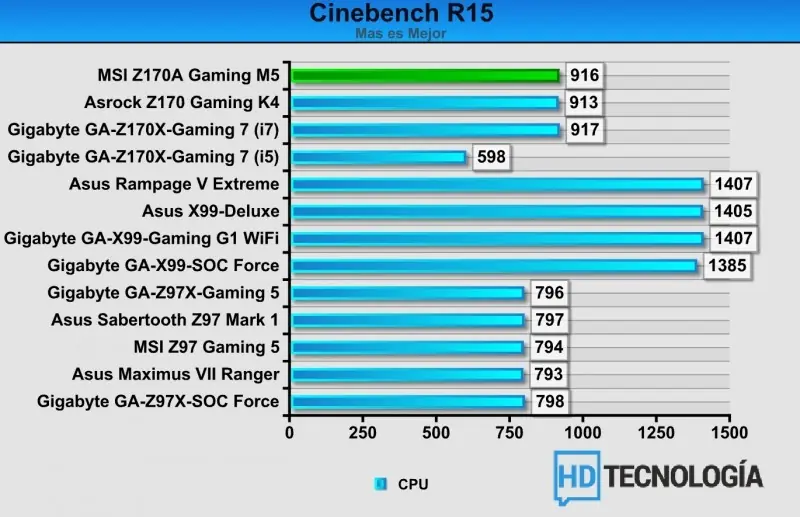

La primera prueba realizada fue Cinebench R15, donde obtuvimos un puntaje de 916 cb, quedando a tan solo un punto por detrás de la Gigabyte GA-Z170X-Gaming 7 y a 3 puntos por delante de la Asrock Z170 Gaming K4, diferencias casi nulas.
También probamos SuperPi 1.5 en su prueba 1M, la cual demoró 8,734 segundos en ser completada, superando tanto a la Asrock Z170 Gaming K4 como a la Gigabyte GA-Z170X-Gaming 7, y obteniendo el resultado mas rápido hasta el momento en nuestras pruebas.
Para finalizar con las pruebas sintéticas ejecutamos WPrime 1.55 seleccionando su prueba 32M, la cual demoró 5,032 segundos en finalizar, superando por 36 milisegundos a la Asrock Z170 Gaming K4.
Pruebas de rendimiento en juegos
En Battlefield 4 obtuvimos un promedio de 88 FPS, superando a la Asrock Z170 Gaming K4 y a la Gigabyte GA-Z170X-Gaming 7 y convirtiéndose en la placa rápida mas gráfica de nuestro gráfico comparativo.
Luego pasamos a Far Cry 3, en el cual obtuvimos un promedio de 85 FPS, superando por 1 FPS a la Asrock Z170 Gaming K4 e igualando a la Gigabyte GA-Z170X-Gaming 7.
En tercer lugar está Metro: Last Light, donde se obtuvo un promedio de 78 cuadros por segundo, superando nuevamente a sus dos contrincantes con chipset Z170.
Como última prueba, está Tomb Raider, donde el promedio obtenido fue de 86 FPS, colocándose 1 FPS sobre la Asrock Z170 Gaming K4 e igualando a la Gigabyte GA-Z170X-Gaming 7.
Conclusión
La placa madre se adaptó de forma perfecta a nuestras pruebas y ofreció un excelente rendimiento. Probamos su tecnología de sonido y realmente los resultados obtenidos fueron excelentes, permitiendo escuchar en detalle todo lo que sucedía a nuestro alrededor en los juegos, y también reproduciendo perfectamente todo tipo de música.
Se incluye una gran cantidad de tecnologías tanto para el gamer como para el overclocker y eso la hace ideal para todo tipo de público entusiasta, ya que ofrece muchas características importantes a precio accesible.
Podemos conseguirla en el país por $4700, un precio bastante bueno si tenemos en cuenta el gran producto que obtendremos a cambio.
Pros
- Chip Killer E2400
- Audio Boost 3
- Doble puerto M.2
- Puertos USB 3.1 Tipo A y Tipo C
- Diseño estético renovado
- Se pensó tanto en los gamers como en los overclockers
Contras
- Nada que destacar
