QUCS: SIMULADOR DE CIRCUITOS ELECTRÓNICOS
Qucs es un simulador de circuitos integrados al estilo de Spice. Es capaz de diseñar un circuito a través de una interfaz gráfica de usuario muy sencilla y fácil de usar. Está basado en las librerías Qt, y permite, entre otras cosas, simular señales de gran amplitud, pequeña señal, etc.
Qucs es desarrollado bajo GNU/Linux pero también funciona en Solaris, NetBSD, FreeBSD, MacOS, Windows y Cygwin.

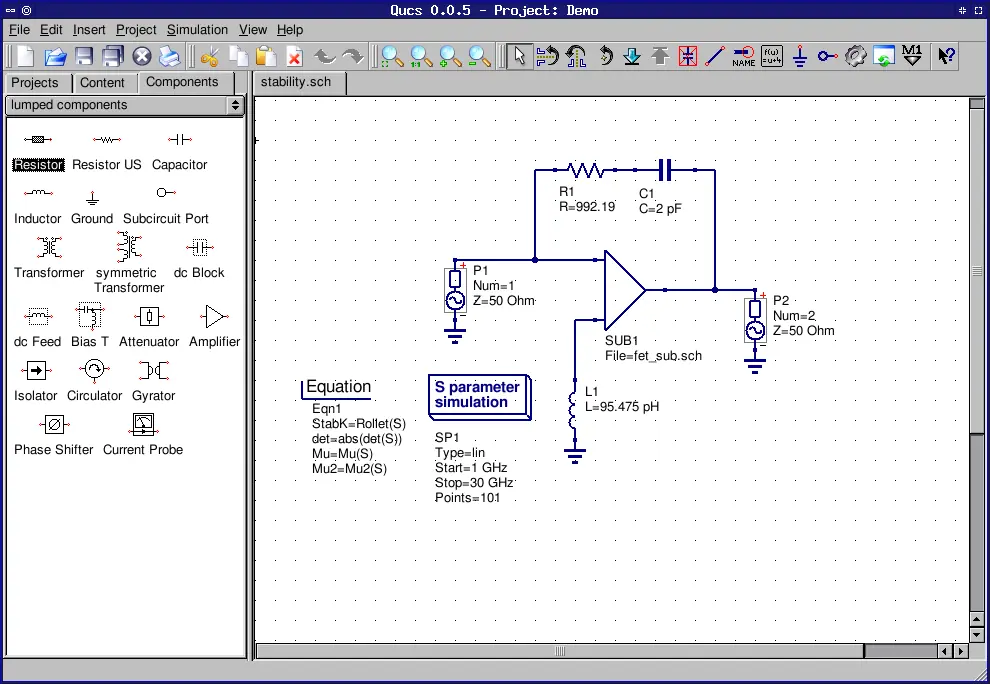

Uno puede hacer algo así como una hoja de simulaciones en la cual va agregando la simulación que necesita, como se aprecia en la siguiente figura.
Qucs es desarrollado bajo GNU/Linux pero también funciona en Solaris, NetBSD, FreeBSD, MacOS, Windows y Cygwin.
Uno puede hacer algo así como una hoja de simulaciones en la cual va agregando la simulación que necesita, como se aprecia en la siguiente figura.
Esto resulta muy útil debido a que también permite imprimir en un archivo postscript y así poder utilizar este archivo en un documento latex u openoffice.
Simulación de un puente de diodos con QUCS 0.0.15:
Resultado de la simulación:
Resultado de la simulación:
También posee en su menú unas utilidades bastante interesantes como la de diseño de un filtros, el usuario selecciona el tipo de filtro, frecuencia de corte, etc. Y el software calcula el filtro y copia en el portapapeles el esquema eléctrico del mismo. Uno puede pegar el esquema y así rápidamente podemos diseñar un filtro.
FUENTE: http://usemoslinux.blogspot.com/2010/10/qucs-simulador-de-circuitos.html
