buscando un poco de info encontre esto... esta completito.
Vumetro de LEDs
Esta es una guía (solo PC) para realizar un vumetro con LEDs comandado mediante el puerto paralelo y gracias a un plugin, y a el reproductor Winamp(ambos disponibles en la sección de descargas)
Debemos retirar una de las tapas de la bahía de 5 1/2(también lo podemos realizar en la de 3 1/4). Le realizaremos 8 perforaciones en las cuales posteriormente insertaremos los LEDs
NOTA: no tengan en cuenta las 3 perforaciones inferiores, ya que estas son para una guía posterior =D

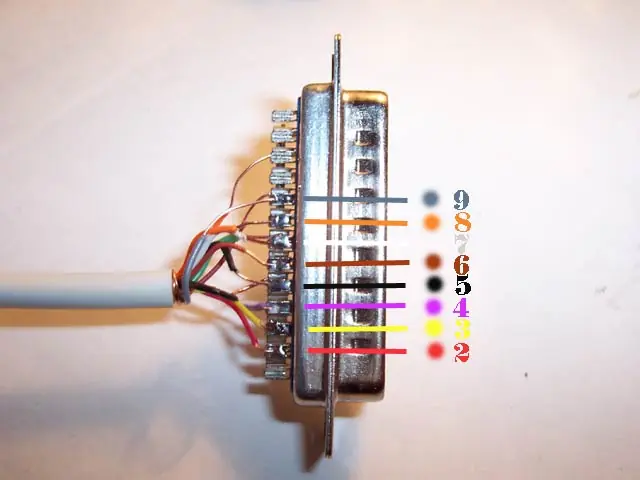

Es importante identificar la numeración de los pines, si prestan atención esta se encuentra impresa en la conexión en ambos lados, eso si de una forma muy diminuta :S. En el grafico de abajo pueden ver la numeración detallada, del 2 al 9 son los positivos o de datos y del 18 al 25 son los de tierra.

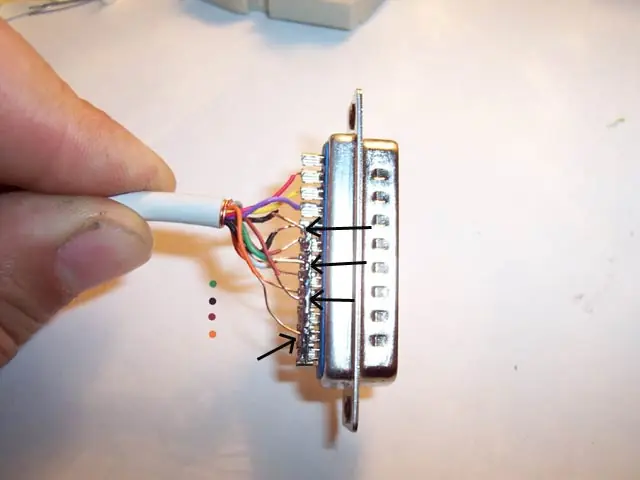

Como habrán notado solo tenemos 12 cables, cuando necesitaríamos 16. Para solucionar esto haremos un puente entre todas las conexiones a tierra(18-25) y conectaremos 4 cables ahí, los restantes Irán del 2 al 9.

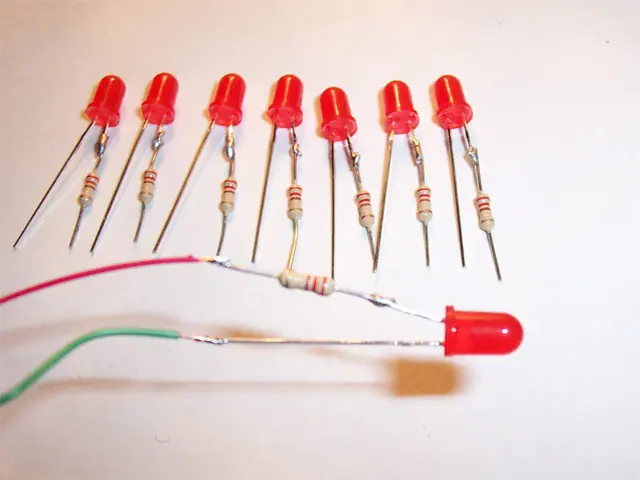

En el otro extremo soldaremos los LEDs, debemos elegir la posición y colores que mas nos gusten. Debemos soldarle a cada ánodo (patita larga +) un resistencia de 220ohms(les recomiendo ver la guía de LEDs)
Ahora soldaremos de a pares negativo con negativo(K+K), luego soldaremos un cable de datos e intercalaremos uno de tierra que soldaremos a los ya previamente soldados. Debemos recordar de seguir un orden, es decir primero el LED conectado al pin 2, luego el conectado al pin 3 y así sucesivamente, quedando 2-T-3_4-T-5_6-T-7_8-T-9
Realizaremos lo mismo en el otro extremo cubriéndolo con silicona para evitar contacto entro los cables(conviene probar antes que todo funcione como lo esperamos y luego si cubrirlos) Después le pondremos una tapa plástica para que nuestro trabajo sea mas prolijo y profesional ; )
Retiraremos uno de los cobertores traseros para las expansiones y realizaremos una pequeña mueca ( corte) para que pueda pasar nuestro cable.
Tenemos todo listo para conectar nuestro cable en nuestra PC, primero pasaremos el conector trasero por el frente y lo pasaremos luego por la parte trasera. Un detalle a tener en cuenta, si el conector tiene su protector plástico este no pasará, así que lo retiraremos momentáneamente para pasarlo y conectarlo al puerto de la impresora
[img=]
Obvio:
Le colocamos la tapa lateral, previo ordenado de los cables ; )
Ahora bien si piensan que con hacer esto y poner un CD de música y ya tenemos un vumetro, están equivocados. Primero deben tener alguna versión del reproductor Winamp y de un plugin que les permitirá manejar estos LEDs.El plugin vis_leds.dll lo copiaremos donde tengamos instalado el Winamp dentro de la carpeta de Plugins, una vez que hayamos realizado esto abrimos el reproductor y haciendo un click en alguna zona del mismo con el botón derecho, se desplegara un menú, vamos a donde dice visualizaciones/seleccionar plugins, se abrirá una ventana nueva seleccionamos nuestro plugin que dice LEDs flashing machine, apretamos el botón iniciar luego aceptar y listo, ahora si tendremos nuestro vumeter listo.
CONTROLADORES:

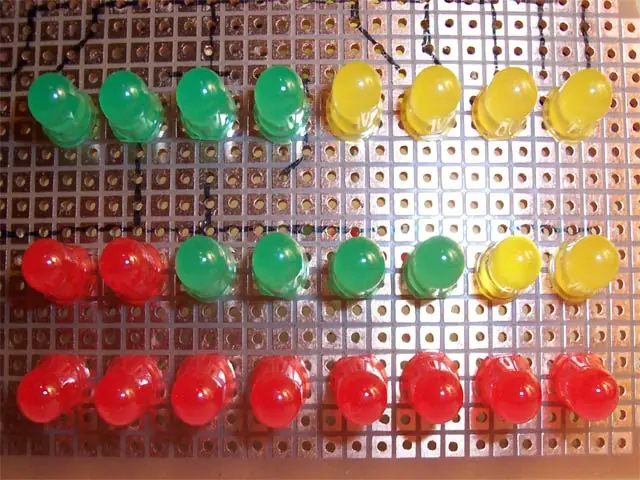

Deberia verse asi:
link:
Esta es una guía original de ArgOsMod
