El Lockheed Martin F-35 Lightning IIes un cazabombardero monoplaza y monomotor polivalente con capacidades furtivas, que puede realizar misiones de apoyo aéreo cercano, bombardeo táctico y combate aéreo. Su desarrollo ha sido financiado por los Estados Unidos con la colaboración del Reino Unido y otros gobiernos socios (Australia, Canadá, Dinamarca, Holanda, Italia, Noruega y Turquía). Su diseño y fabricación se realizó por un equipo de industrias aeroespaciales liderado por Lockheed Martin y los socios principales BAE Systems y Northrop Grumman.

Aunque oficialmente no ha entrado en servicio, el prototipo realizó su primer vuelo el 24 de octubre de 2000, y el primer modelo de producción voló por primera vez el 15 de diciembre de 2006. El avión cuenta con tres versiones distintas, el F-35A es el modelo de despegue y aterrizaje convencional (CTOL), el F-35B, capaz de realizar despegues cortos y aterrizajes verticales (STOVL) y el F-35C, variante naval capaz de operar en portaaviones.

Historia:

Programa Joint Strike Fighter:

En 1993, la Agencia de Investigación de Proyectos Avanzados de Defensa, más conocida por el acrónimo DARPA (siglas en inglés de Defense Advanced Research Projects Agency), presentó las bases del programa Common Affordable Lightweight Fighter (CALF). El objetivo de dicho proyecto era el de desarrollar un avión de diseño de tecnología furtiva, de cara al reemplazo de todos los aviones de caza y ataque ligeros del Departamento de Defensa de los Estados Unidos. Este proyecto contemplaba la sustitución de los F-16 Fighting Falcon de la Fuerza Aérea, los F/A-18 Hornet de la Armada y Cuerpo de Marines, y los AV-8B Harrier II del Cuerpo de Marines. Alrededor del mismo tiempo, el proyecto Joint Advanced Strike Technology (JAST) fue también presentado. En 1994, el Congreso de los Estados Unidos ordenó que ambos proyectos se uniesen bajo el nombre de Joint Strike Fighter .

Diversas compañías tomaron parte en la lucha con la primera parte del proyecto , que se basaba en el diseño del concepto de propuesta de aeronave, para luego presentarla al Departamento de Defensa para su examen. Sin embargo, el 16 de noviembre de 1996, únicamente los fabricantes Boeing y Lockheed Martin lograron el contrato para el desarrollo, permitiéndoseles producir a cada una de las empresas dos de sus propuestas. En dicho contrato, los aviones de combate debían demostrar cualidades para el despegue y aterrizaje convencional (CTOL), capacidad para despegar y aterrizar en portaaviones, y capacidad para el despegue corto y aterrizaje vertical (STOVL).

Uno de los principales aspectos de dicho programa, era la prohibición a ambas empresas por parte del gobierno de los Estados Unidos de financiar los proyectos con recursos propios. Cada fabricante fue pagado con 750 millones de dólares para desarrollar y producir los dos prototipos, incluyendo aviónica, software y hardware. Este límite presupuestario tenía como objetivo que las empresas adoptasen técnicas de fabricación menos costosas, a la vez que también se evitaba que tanto Boeing como Lockheed Martin entrasen en una fuerte y costosa pugna, que podía llevar al perdedor a la bancarrota. Finalmente los proyectos que se presentaron fueron el Boeing X-32 y el Lockheed Martin X-35.

Requisitos:

El programa Joint Strike Fighter (JSF) se creó para reemplazar varios aviones mientras limitaba los costes de desarrollo, producción y operación. Su propósito era fabricar tres variantes de un avión, compartiendo el 80% de sus partes:

F-35A, es una variante que utiliza el aterrizaje y despegue convencional (CTOL), destinada a reemplazar los F-16 Fighting __Falcon de la Fuerza Aérea de los Estados Unidos hacia 2011.

F-35B, variante con capacidad de aterrizaje vertical y despegue corto (STOVL), reemplazará a los F/A-18 Hornet del Cuerpo __de Marines de los Estados Unidos, los AV-8 Harrier del Cuerpo de Marines y de la Marina de Italia y los Harrier GR7/GR9 de __la Royal Air Force y la Royal Navy hacia 2012.

F-35C, versión con capacidad para ser embarcada (CATOBAR) que sustituirá los modelos A, B, C y D de los F/A-18 Hornet de __la Armada de los Estados Unidos hacia 2012.

Firma del contrato:

El contrato para demostración y desarrollo del sistema fue otorgado el 26 de octubre de 2001 a Lockheed Martin, cuyo X-35 superó al Boeing X-32. Los oficiales del Departamento de Defensa estadounidenses y del ministro de defensa británico William Bach afirmaron que el X-35 superó continuamente al X-32, aunque ambos alcanzaron o excedieron los requisitos que se les había exigido. La designación del caza como F-35 fue una sorpresa para Lockheed, que se refería al avión de forma interna como "F-24".

Nombre:

El 7 de julio de 2006, la Fuerza Aérea de los Estados Unidos anunció oficialmente que el nombre del F-35 sería Lightning II, en honor al bimotor P-38 Lightning de la Segunda Guerra Mundial, también fabricado por Lockheed y al reactor de la Guerra Fría English Electric Lightning. La división aeronáutica de English Electric fue incorporada a BAC, un predecesor del socio del F-35, BAE Systems. Otros nombres que se mencionaron como competidores fueron Kestrel, Phoenix, Piasa, Black Mamba y Spitfire II. Lightning II también fue el nombre no oficial del prototipo YF-22 de Lockheed (Futuro ).

Variantes:

Se han diseñado tres variantes diferentes del F-35 para satisfacer las necesidades de sus distintos usuarios:

F-35A:
El F-35A es la versión más pequeña y ligera de la serie. Está pensado para sustituir tanto los F-16 Fighting Falcon como los A-10 Thunderbolt II de la Fuerza Aérea de los Estados Unidos. De las tres variantes, el F-35A es el único equipado con un cañón automático interno, el GAU-12/U. Este cañón de 25 mm, desarrollado a partir del M61 Vulcan de 20 mm que llevan los cazas estadounidenses desde el F-104 Starfighter, también es utilizado por el AV-8B Harrier II del Cuerpo de Marines.

El F-35A no solo iguala al F-16 en maniobrabilidad, rendimiento sostenido e instantáneo a grandes aceleraciones, sino que lo supera en capacidad furtiva, alcance con combustible interno, aviónica, efectividad operacional, mantenimiento y supervivencia. Está equipado con un designador láser y sensores infrarrojos.

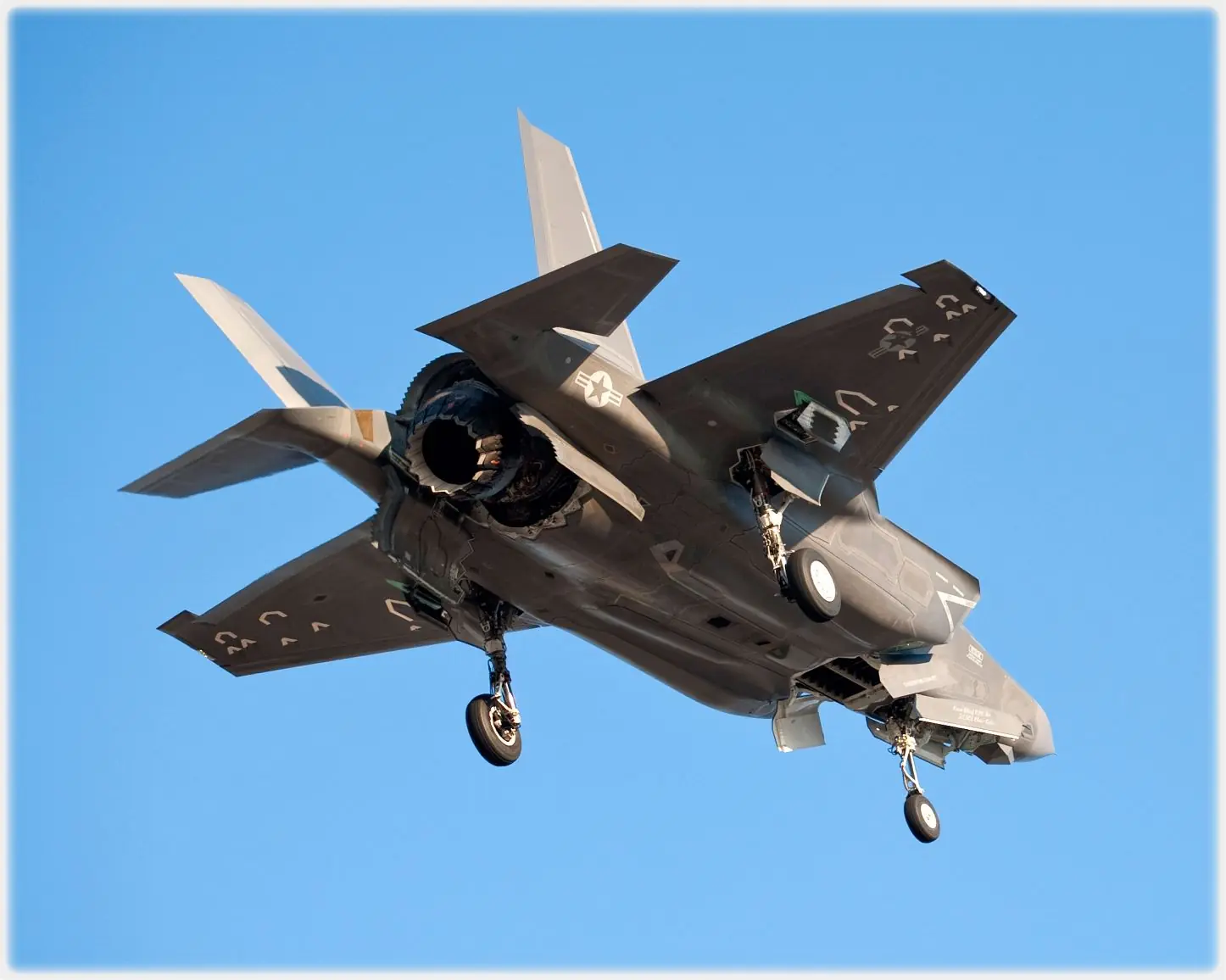

F-35B:

El avión STOVL F-35B está diseñado para reemplazar la segunda generación del Harrier, que fue el primer avión operacional de aterrizaje vertical y despegue corto. La RAF y la Armada Británica utilizará este avión para reemplazar a los Harrier GR9. El Cuerpo de Marines de los Estados Unidos usará los F-35 para sustituir tanto a los AV-8B Harrier II como a los F/A-18 Hornet. El F-35B es similar en tamaño al F-35A de la Fuerza Aérea estadounidense y como el Harrier, sin embargo el cañón automático es opcional y debe ser transportado externamente, ya que su lugar (tras la cabina) lo ocupa el impulsor vertical, innovación que fue un factor decisivo en la selección del diseño como ganador del programa JSF.

En lugar de motores de elevación o toberas rotatorias como el Pegasus de los Harrier, el F-35B utiliza un sistema de turbina patentado por Lockheed Martin y desarrollado por Rolls-Royce, similar al sistema que utilizaba el Yakovlev Yak-141. Parecido a un turbopropulsor incrustado en el fuselaje, el eje del motor se dirige mediante una caja de cambio a una turbina vertical contrarrotativo localizado en el centro del avión. El aire del motor turbofan se expulsa por un par de toberas situadas a cada lado del fuselaje, mientras que la turbina vertical se equilibra con la tobera de empuje vectorial de la cola.

La planta motriz del F-35B actúa como un multiplicador del flujo, de manera similar a un turbofán y consiguiendo el mismo efecto que la turbina principal del Harrier. Sin embargo, todo este mecanismo es peso muerto durante el vuelo, pero la potencia al despegue aumentada incrementa la capacidad de carga máxima del avión. La turbina reduce los efectos perjudiciales del aire caliente a gran velocidad que podría dañar la pista o la cubierta del portaaviones.

Durante el diseño , se utilizaron dos estructuras para pruebas: el Lockheed X-35A (que más tarde sería convertido en el X-35B) y el X-35C de mayor envergadura. Las plantas motrices del Boeing X-32 y del X-35 estaban basadas en el Pratt & Whitney F119, incorporando posteriormente el modulo de Rolls-Royce para capacidad STOVL.

Una de las demostraciones de la capacidad del X-35 fue las pruebas de vuelo para la calificación en el programa JSF, en que el X-35B despegó en menos de 150 metros, alcanzó velocidad supersónica y aterrizó verticalmente, una proeza que el modelo de Boeing no pudo alcanzar.

F-35C:

El F-35C es la variante naval con alas de mayor tamaño plegables, superficies de control más grandes para mejorar el control a velocidades bajas y un tren de aterrizaje más resistente para los aterrizajes en portaaviones. Al tener mayor superficie alar aumentará la capacidad de carga y el alcance, siendo el doble con combustible interno que el del F/A-18C Hornet.

La Armada estadounidense tiene intención de comprar 480 aviones F-35C para reemplazar los modelos A, B, C y D del F/A-18, que sustituyeron a los aviones subsónicos pero de largo alcance como el A-7 Corsair y el A-6 Intruder. También servirá como un complemento con capacidad furtiva a los F/A-18E/F Super Hornet.

Diseño:

El F-35 parece una versión más pequeña, convencional y con un solo motor, del bimotor , y de hecho ambos modelos comparten elementos comunes. El conducto de salida de gases estaba inspirado en el Modelo 200 de General Dynamics, un avión VTOL de 1972 diseñado para Sea Control Ship.

Lockheed se asoció con Yakovlev en los años 1990, debido a la competencia de las empresas McDonnell Douglas y British Aerospaceen el concurso JSF Estadounidense, haciéndose de esta manera con la última técnologia Rusa desarrollada para el Yakovlev Yak-141 cuyo proyecto fue abandonado por falta de presupuesto.

Mejoras:

Tecnología Stealth duradera y de poco mantenimiento.

Tobera Vectorial muy desarrollada por Yakovlev

Aviónica integrada para combinar la información externa e interna y aumentar la alerta situacional del piloto y mejorar la __identificación y uso de armamento y transmitir la información con velocidad a otros puntos de control y mando.

Red de datos MIL-STD-1394B de alta velocidad.

Coste de ciclo de vida bajos.

La tecnología furtiva hace al avión difícil de detectar cuando se aproxima al radar de búsqueda.

Aunque las pantallas de información en los cascos ya ha sido integrados en aviones de cuarta generación como el sueco JAS 39 Gripen, el F-35 será el primero en utilizarlos como reemplazo de las pantallas HUD.

Relación empuje-peso:

La variante F-35B estaba en peligro de fallar los requisitos de rendimiento debido a su peso, sobre una tonelada métrica o el 8%. Como respuesta, Lockheed Martin añadió más potencia al motor y retiró más de una tonelada de peso reduciendo la cobertura del avión, reduciendo la bodega de armas, reenviando parte de la potencia de las toberas secundarias a la principal y rediseñando la cubierta de las alas, partes del sistema eléctrico y la parte inmediatamente posterior a la cabina.

Especificaciones:

Características generales:

Tripulación: 1.

Longitud: 15,37 m.

Envergadura: 10,65 m.

Altura: 4,5 m.

Superficie alar: 42,7 m².
+Peso:
-

Peso en vacío: 12.000 kg.
-

Peso cargado: 20.100 kg.
-

Peso máximo al despegue: 27.200 kg.

Planta motriz: un turbofán Pratt & Whitney F135.
+Combustible interno:
-

F-35A: 8.382 kg (18.480 lb).
-

F-35B: 6.352 kg (14.003 lb).
-

F-35C: 9.110 kg (20.085 lb).

Turbina de elevación: Rolls-Royce Lift System utilizada en conjunto con el motor F135 o F136 de 80 kN.

Rendimiento:

Velocidad máxima: Mach 1,8 (2.205 km/h).
+Alcance máximo (con el combustible interno):
-

F-35A: 2.200 km.
-

F-35B: 1.667 km.
-

F-35C: 2.593 km.

Velocidad de ascensión: información confidencial por el Gobierno de los Estados Unidos.

Carga alar: 446 kg/m².
+Relación empuje a peso: 0,968 (con máximo de combustible); 1,22 (con 50% de combustible).
-

F-35A: 0,89 (con máximo de combustible) y 1,12 (con 50% de combustible).
-

F-35B: 0,92 (con máximo de combustible) y 1,10 (con 50% de combustible).
-

F-35C: 0,81 (con máximo de combustible) y 1,01 (con 50% de combustible).

Aceleración máxima: Mach 0,5 a 1,1 a baja altitud en 30 segundos.

Límites de fuerzas G: 9 g.

Armamento:

Un cañón GAU-12/U de 25 mm interno con 180 proyectiles en el F-35A y en un contenedor externo con 220 proyectiles para el __F-35B y F-35C.

En la bodega de armas, hasta cuatro misiles AIM-120 AMRAAM, AIM-9X Sidewinder o AIM-132 ASRAAM o 2 armas aire-aire y __dos aire-superficie, hasta dos armas de 900 kg en el modelo A y C o dos armas de 450 kg en el modelo B. Una combinación __de ASRAAM, Joint Direct Attack Munition (JDAM), AGM-154 Joint Standoff Weapon (JSOW), GBU-39 Small Diameter Bomb __(SDB), misiles Brimstone, municiones de racimo (WCMD) y misiles AGM-88 HARM. El misil aire-aire MBDA Meteor está siendo __adaptado y quizás sea integrado con el F-35.

Cuatro sujeciones bajo las alas y dos en las puntas de las alas, que pueden llevar misiles aire-aire de corto alcance AIM-9 __mientras que los misiles crucero Storm Shadow y Joint Air to Surface Stand-off Missile (JASSM) pueden ser transportados en __sistemas ya integrados.

Armas de energía dirigida:

En el F-35 Lightning II se pueden instalar armas de energía dirigida ya que puede suministrar más de 20MW para energía eléctrica. Algunos conceptos, incluyendo láseres de estado sólido y rayos microondas de alta energía
