hola taringeros, hago este post para q sepan y vean los q es la electronica x lo menos los basico.
antes q nada para aquellos q me digas q es repost les digo q no es asi busque en varios post la misma info q estoy dando y no aparece solo aparecen libros para descargar.
bueno empesemos
primero unos fundamentos basicos
conductor: es el que permite interconectar los distintos elementos que componen el circuito
aislante: son auellos cuerpos no metalicos que presentan una tesistencia muy alta al paso de la corriente
fuente de alimentacion: es la que provee la diferencia de potencial electrico para generar el flujo de electrones en el circuito.
carga:es el elemento que transforma la energia electrica en otro tipo de energia (luminica,mecanica,etc) como por ejempl una lampara o un motor.
magnitudes electricas:
tension________________________Volt (V)
intensidad de corriente____________Ampere (A)
resistencia electrica_______________Ohm (Ω
tension: es la diferencia de potencial desde la entrada hasta la salida de una resistencia o carga
intensidad de corriente:es el numero de cargas electricas (electrones) puestas en movimiento durante un tiempo determinado
resistencia: es cualquier conductor, por el que circula o pueda circular una corriente electrica, presenta una cierte oposicion al paso de dicha corriente
bien ya explicados los fundamentos basicos de la electroncica pasemos a los componentes basicos
resistencia: ahi de diferentes valores, determinados por un codigo de colores.
como se muestra en la imagen las resistencias tienen 4 bandas de colores las 3 primeras nos dicen el valor ohmico de la resistencia y la 4 nos dice la tolerancia, es decir, del valor que tiene q ser la resistencia segun los colores lo q puede oscilar el valor real. ejemplo: si una resistencia es de 1000 ohms y la tolerancia es de 5% quiere decir q la resistencia real varia entre 950 ohms y 1050ohms.
tambien en la imagen tenemos lo que significa cada color. tambien existen resistencias variables pero para explicar eso ya ahi q estar asociado al tema.
este es el simbolo de la resistencia en un circuito dibujado
ahora pasemos a los capacitores o condensadores

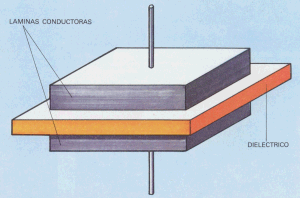

Los condensadores son dispositivos capaces de almacenar una determinada cantidad de electricidad. Se componen de dos superficies conductoras, llamadas armaduras, puestas frente a frente y aisladas entre sí por un material aislante que es llamado daléctrico. La capacidad de almacenar electricidad es proporcional directamente a la superficie enfrentada; inversamente proporcional a la distancia que separa las armaduras y depende del dieléctrico existente entre ambas. la unidad de medida de los capacitores es el faradio (F) pero los capacitores no llegan a esa medida tan grande, normalmente se usan capacitores que la medida es desde los picoFaradio (pF) hasta los 10 000 microFaradio (uF)
el campo de los condensadores o capacitores es mucho mas amplio q el de las resistencias, los tipos de condesadores mas usados son:
Condensadores de cerámica
La constante dieléctrica de estos elementos es muy alta (de 1000 a 10,000 veces la del aire)
Algunos tipos de cerámica permiten una alta permitividad y se alcanza altos valores de capacitancia en tamaños pequeños, pero tienen el inconveniente que son muy sensibles a la temperatura y a las variaciones de voltaje.
Condensadores de mica:
Capacitores que consisten de hojas de mica y aluminio colocados de manera alternada y protegidos por un plástico moldeado.
electroliticos:
estos capacitores pueden tener capacitancias muy altas. Tienen el inconveniente de que tienen alta corriente de fuga y un voltaje de ruptura bajo.Son polarizados y hay que tener cuidado a hora de conectarlos pues pueden estallar si se conectan con la polaridad invertida. Se utilizan principalmente en fuentes de alimentación.Físicamente estos elementos constan de un tubo de aluminio cerrado, en donde está el capacitor.
estos son los 3 tipos de condensadores explicados: arriba a la izquierda los electroliticos, a la derecha los de mica y abajo los de ceramica
estos son los simblos de los capasitores ala izquierda un capacitor polarizado y a la derecha uno de ceramica
si bien estos son los tipos basicos existen muchos mas eh incluso variables pero eso ya no es basico
ahora vamos con los diodos
los tipos de diodos tambien es muy amplio es por eso q solo explicare los diodos comunes y diodos led
un led o diodo led (de la sigla inglesa LED: Light-Emitting Diode: ‘diodo emisor de luz’) es un diodo semiconductor que emite luz.
ahora los diodos comunes:
estos son usados para transformar corriente alterna en continua. una de las caracteristicas mas claras de los diodos es q solo dejan pasar corriente en una sola direccion
este es un puente rectificador de onda completa (con la senializacion por donde pasa la corriente y cual es el polo positivo y cuel en negativo)
bueno esto es todo x ahora si les gusta la proxima subo mas fundamentos y unos circuitos faciles para hacer y como hacer una plaqueta
