Como limpiar arma de fuego y cuidados que hay que tener
1|Primer paso es muy obio pero muy importante que no alla nadie para que no ocura nigun accidente
2|Segundo paso sacar las balas
3|Los utensilios que pudes usar
Aqui les dejo algunos metos
Como todos sabemos es necesario efectuar una buena limpieza del ama de fuego una vez que la hemos utilizado. Para poder hacerlo correctamente necesitamos una serie de elementos para ayudarnos en esta tarea que si bien no es complicado, sí es importante saber donde es necesario prestarle más atención ya que no se procede de igual manera con los diferentes tipos de armas.
Lo necesario para llevar a cabo esta tarea es una buena baqueta, si de un arma corta se trata con una que nos permita traspasar todo el cañón es suficiente, si es giratoria nos facilitará el pasaje de los cepillos. Para el caso de un arma larga lo mismo que para el caso anterior, pero siempre deberá ser giratoria para cuando el cañón es rayado. Estas baquetas se podrán utilizar también en las escopetas. Yo personalmente utilizo para todos los casos baquetas giratorias y siempre en un solo tramo.
Con respecto a los cepillos los vamos a elegir de acuerdo a los calibres del arma, son preferibles los de bronce fosforoso, que poseen la capacidad de arrastrar los residuos de plomo que se pegan a las paredes del cañón. También existen de acero inoxidable pero solo son para ser usados en el caso de que alguna partícula de plomo no pueda ser extraída. El mismo caso es para los cañones de escopeta.
Otros de los elementos necesarios son el pasa trapos, herramienta necesaria para no dejar un trapo atascado en el interior del cañón. Existen con dos formas:
* Una con un simple orificio por donde se pasa el trapo que es el más común por todos conocidos.
* El otro tiene una forma especial que permite poder pinchar el trapo en el centro y cuando lo introducimos en el interior del cañón, este envuelve al pasa trapo haciendo un solo conjunto cilíndrico que permite llevar la baqueta de adelante hacia atrás y viceversa sin que se desarme, frotando con mas energía las estrías.
También es necesario contar con un cepillo de dientes o los específicos para esta tarea que poseen un espesor menor para poder acceder a las ranuras de cada pieza.
Para la limpieza se utilizan solventes adecuados para cada uso. El más utilizado es de la línea Hoppes Nº9. El común es muy bueno para disolver los residuos de pólvora, los de plásticos, como en el caso de los depositados en el interior de los cañones de escopeta ya que el taco que contiene a los perdigones deja pequeñas partículas por la temperatura propia de cada disparo, y los restos de cobre provenientes de los proyectiles encamisados. También existen solventes específicos, mucho mas potentes, para remover estos residuos con más rapidez.
Los aceites en aerosol son recomendables para las limpiezas de las piezas menores y tenemos aceites más pesados destinados a la preservación de las mismas una vez que terminamos con la limpieza.
Si disponemos de una morsa para poder sujetar a las armas, sobre todo si son largas mucho mejor, pero tenemos que tener la precaución de contar con una protección de fieltro para no dañar las partes de madera. Aparte el contar con la morsa, permite pasar trapos a presión por los cañones de las armas largas rayadas sin provocar daños en los mecanismos.
El procedimiento para la limpieza de cada tipo de armas se los voy a enumerar en el siguiente orden:
* Pistolas Semiautomáticas
* Revólver
* Fusiles y Carabinas
* Escopetas

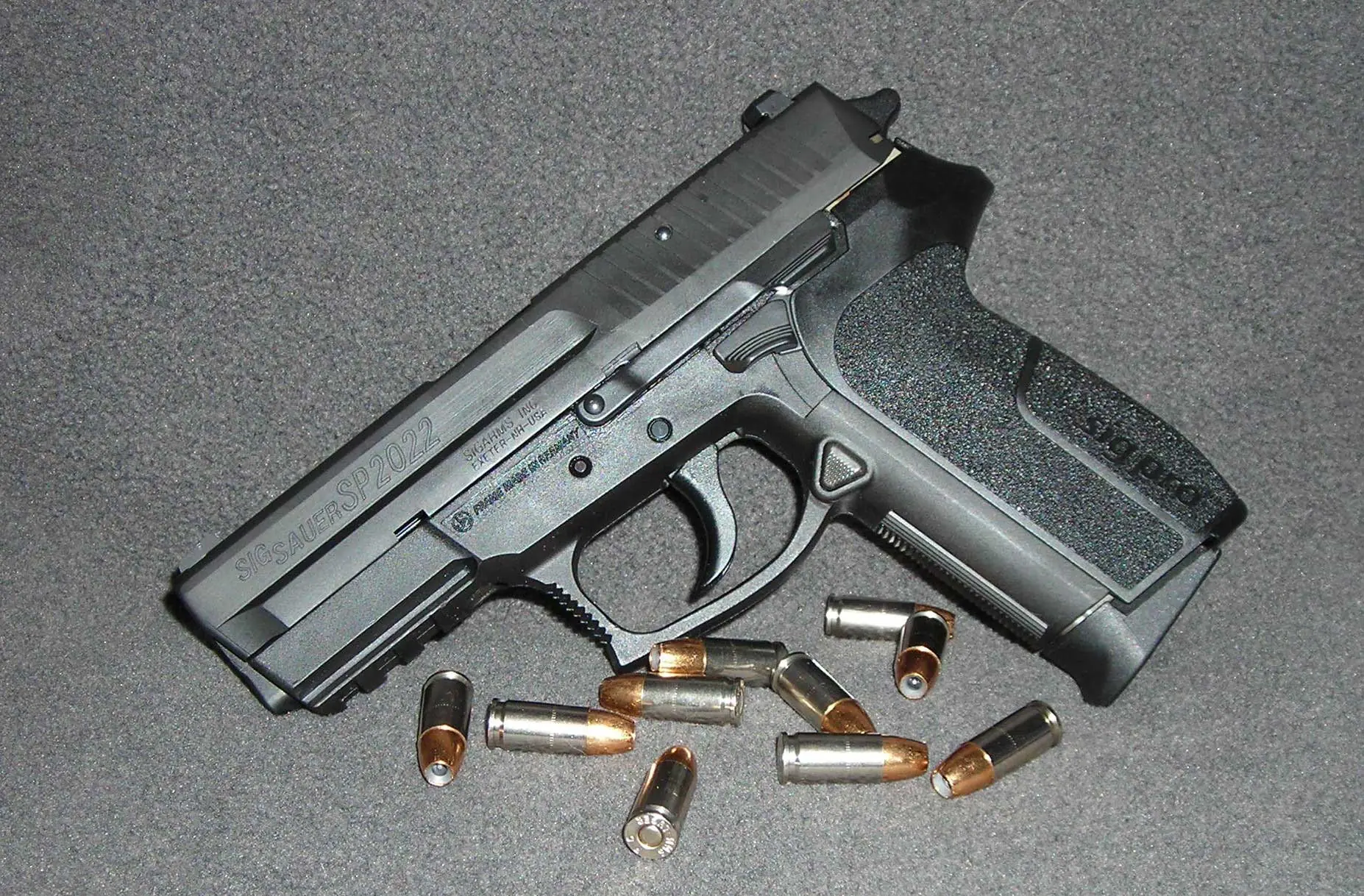

Pistolas Semiautomáticas
Antes de comenzar con la limpieza de las pistolas como de cualquier otra arma, es necesario verificar que la misma esté descargado, sacando el cargador y observando que la recámara esté vacía. Una vez que esté descargada, procedemos al desarmado de la misma, sin llegar a sacar las cachas, salvo que el arma se nos halla mojado.

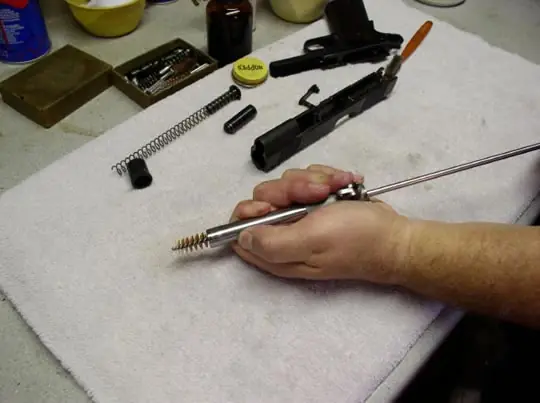

El primer paso consiste en trabajar sobre el cañón, tenemos que tener en cuenta que siempre vamos a limpiar el mismo desde la recámara hacia la boca teniendo la precaución de que el cepillo siempre salga hacia fuera en casa pasada. Por supuesto que el cepillo tiene que ser del calibre del arma. El cepillo tiene que estar enbebido en solvente de limpieza y tenemos que efectuar no menos de 10 pasadas.
Luego colocamos el pasa trapos para sacarlo de todo vestigio de líquido para pasar nuevamente otras 10 veces el cepillo con el mismo solvente para dejarlo en reposo durante el resto de la limpieza. Es conveniente que cuando terminemos de utilizar el cepillo, lo lavemos con agua hirviendo para neutralizar el efecto del solvente, ya que como está con pelos de bronce fosforoso, se verá reducido en su diámetro en caso de no limpiarlo.
Para la corredera utilizaremos el aceite en aerosol o solvente, y con el cepillo de limpieza hay que sacar todos los residuos de pólvora que se van a acumular en el frente de la misma, por donde asoma el percutor y sobre todo debajo del extractor de cartuchos. Una vez que la tenemos limpia se seca con un trapo todo vestigio de líquido para finalmente aceitarla levemente.
Si la corredera presenta restos de aceite muy viejos, ya secos, la forma correcta de sacarlos es con un solvente industrial y el cepillo de limpieza teniendo la precaución de manejarse con prudencia ya que estos líquidos son muy volátiles.
El resorte de recuperación y la guía se limpia con un trapo aceitado. Cuando pasamos a la empuñadura, es conveniente utilizar el solvente de pólvora y el cepillo de limpieza, hasta eliminar todos los vestigios de suciedad que se acumulan en la rampa de carga. Otra zona para limpiar con atención son las guías por donde se desliza la corredera.
Si lo vemos necesario por la acumulación de suciedad conviene sacar las cachas y limpiar con un cepillo de cerda dura para poder sacar toda la suciedad pegada. Si al retirar las cachas encontramos óxido, se lo debe retirar con un cepillo de acero.
Una vez que comprobamos la correcta limpieza, se debe aceitar perfectamente todas las piezas para armas la pistola.
Con respecto al cañón, se retira el solvente aplicado anteriormente para aceitar su interior con una fina capa de aceite antióxido que cuando se vuelca a utilizar el arma, hay que retirarlo.
Una vez que tenemos la pistola completamente armada, se aceita todo el interior para su correcta conservación.
Bueno amigos, seguimos en la próxima con Revólveres, Fusiles y Carabinas y Escopetas.
Lo necesario para llevar a cabo esta tarea es una buena baqueta, si de un arma corta se trata con una que nos permita traspasar todo el cañón es suficiente, si es giratoria nos facilitará el pasaje de los cepillos. Para el caso de un arma larga lo mismo que para el caso anterior, pero siempre deberá ser giratoria para cuando el cañón es rayado. Estas baquetas se podrán utilizar también en las escopetas. Yo personalmente utilizo para todos los casos baquetas giratorias y siempre en un solo tramo.
Con respecto a los cepillos los vamos a elegir de acuerdo a los calibres del arma, son preferibles los de bronce fosforoso, que poseen la capacidad de arrastrar los residuos de plomo que se pegan a las paredes del cañón. También existen de acero inoxidable pero solo son para ser usados en el caso de que alguna partícula de plomo no pueda ser extraída. El mismo caso es para los cañones de escopeta.
Otros de los elementos necesarios son el pasa trapos, herramienta necesaria para no dejar un trapo atascado en el interior del cañón. Existen con dos formas:
* Una con un simple orificio por donde se pasa el trapo que es el más común por todos conocidos.
* El otro tiene una forma especial que permite poder pinchar el trapo en el centro y cuando lo introducimos en el interior del cañón, este envuelve al pasa trapo haciendo un solo conjunto cilíndrico que permite llevar la baqueta de adelante hacia atrás y viceversa sin que se desarme, frotando con mas energía las estrías.
También es necesario contar con un cepillo de dientes o los específicos para esta tarea que poseen un espesor menor para poder acceder a las ranuras de cada pieza.
Para la limpieza se utilizan solventes adecuados para cada uso. El más utilizado es de la línea Hoppes Nº9. El común es muy bueno para disolver los residuos de pólvora, los de plásticos, como en el caso de los depositados en el interior de los cañones de escopeta ya que el taco que contiene a los perdigones deja pequeñas partículas por la temperatura propia de cada disparo, y los restos de cobre provenientes de los proyectiles encamisados. También existen solventes específicos, mucho mas potentes, para remover estos residuos con más rapidez.
Los aceites en aerosol son recomendables para las limpiezas de las piezas menores y tenemos aceites más pesados destinados a la preservación de las mismas una vez que terminamos con la limpieza.
Si disponemos de una morsa para poder sujetar a las armas, sobre todo si son largas mucho mejor, pero tenemos que tener la precaución de contar con una protección de fieltro para no dañar las partes de madera. Aparte el contar con la morsa, permite pasar trapos a presión por los cañones de las armas largas rayadas sin provocar daños en los mecanismos.
El procedimiento para la limpieza de cada tipo de armas se los voy a enumerar en el siguiente orden:
* Pistolas Semiautomáticas
* Revólver
* Fusiles y Carabinas
* Escopetas
Pistolas Semiautomáticas
Antes de comenzar con la limpieza de las pistolas como de cualquier otra arma, es necesario verificar que la misma esté descargado, sacando el cargador y observando que la recámara esté vacía. Una vez que esté descargada, procedemos al desarmado de la misma, sin llegar a sacar las cachas, salvo que el arma se nos halla mojado.
El primer paso consiste en trabajar sobre el cañón, tenemos que tener en cuenta que siempre vamos a limpiar el mismo desde la recámara hacia la boca teniendo la precaución de que el cepillo siempre salga hacia fuera en casa pasada. Por supuesto que el cepillo tiene que ser del calibre del arma. El cepillo tiene que estar enbebido en solvente de limpieza y tenemos que efectuar no menos de 10 pasadas.
Luego colocamos el pasa trapos para sacarlo de todo vestigio de líquido para pasar nuevamente otras 10 veces el cepillo con el mismo solvente para dejarlo en reposo durante el resto de la limpieza. Es conveniente que cuando terminemos de utilizar el cepillo, lo lavemos con agua hirviendo para neutralizar el efecto del solvente, ya que como está con pelos de bronce fosforoso, se verá reducido en su diámetro en caso de no limpiarlo.
Para la corredera utilizaremos el aceite en aerosol o solvente, y con el cepillo de limpieza hay que sacar todos los residuos de pólvora que se van a acumular en el frente de la misma, por donde asoma el percutor y sobre todo debajo del extractor de cartuchos. Una vez que la tenemos limpia se seca con un trapo todo vestigio de líquido para finalmente aceitarla levemente.
Si la corredera presenta restos de aceite muy viejos, ya secos, la forma correcta de sacarlos es con un solvente industrial y el cepillo de limpieza teniendo la precaución de manejarse con prudencia ya que estos líquidos son muy volátiles.
El resorte de recuperación y la guía se limpia con un trapo aceitado. Cuando pasamos a la empuñadura, es conveniente utilizar el solvente de pólvora y el cepillo de limpieza, hasta eliminar todos los vestigios de suciedad que se acumulan en la rampa de carga. Otra zona para limpiar con atención son las guías por donde se desliza la corredera.
Si lo vemos necesario por la acumulación de suciedad conviene sacar las cachas y limpiar con un cepillo de cerda dura para poder sacar toda la suciedad pegada. Si al retirar las cachas encontramos óxido, se lo debe retirar con un cepillo de acero.
Una vez que comprobamos la correcta limpieza, se debe aceitar perfectamente todas las piezas para armas la pistola.
Con respecto al cañón, se retira el solvente aplicado anteriormente para aceitar su interior con una fina capa de aceite antióxido que cuando se vuelca a utilizar el arma, hay que retirarlo.
Una vez que tenemos la pistola completamente armada, se aceita todo el interior para su correcta conservación.
Bueno amigos, seguimos en la próxima con Revólveres, Fusiles y Carabinas y Escopetas.
CALIBRE 38 m.m., 4 PULGADAS.

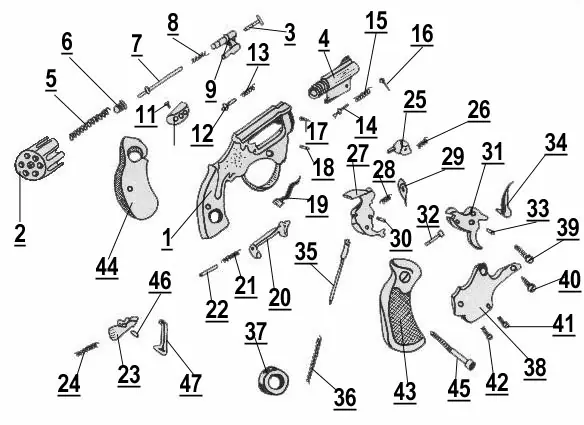

NOMBRES DE LAS PIEZAS, DEL DESPIECE TOTAL DEL REVOLVER CALIBRE 38 m.m., 4 PULGADAS.
1.-ARMAZON
2.-CILINDRO CON EXTRACTOR Y PASADORES
3.-SOPORTE BASCULANTE
4.-CAÑON
5.-MUELLE EXTRACTOR
6.-TOPE DEL MUELLE DEL EXTRACTOR
7.-AGUJA CENTRAL
8.-MUELLE DE LA AGUJA CENTRAL
9.-BARRITA DEL EXTRACTOR
10.-PESTILLO
11.-TORNILLO DEL PESTILLO
12.-AGUJA PERCUTORA
13.-MUELLE DE LA AGUJA PERCUTORA
14.-BULON DE CIERRE
15.-MUELLE DEL BURLON DE CIERRE
16.-PASADOR DEL BURLON DE CIERRE
17.-PASADOR DEL CAQON
18.-PASADOR DE LA AGUJA PERCUTORA
19.-MUELLE DE LA BIELA DEL CILINDRO
20.-BULON
21.-MUELLE DEL BULON
22.-GUIA DEL MUELLE DEL BULON
23.-CORREDERA
24.-MUELLE DE LA CORREDERA
25.-TOPE DEL CILINDRO
26.-MUELLE DEL TOPE DEL CILINDRO
27.-PERCUTOR
28.-MUELLE DEL LEVANTE
29.-LEVANTE
30.-PASADOR DEL LEVANTE
31.-DISPARADOR
32.-BIELA DEL DISPARADOR
33.-PASADOR DE LA BIELA DEL DISPARADOR
34.-BIELA DEL CILINDRO
35.-VARILLA DEL MUELLE DEL PERCUTOR
36.-MUELLE DEL PERCUTOR
37.-ANILLO DE REGULACION
38.-TAPA LATERAL
39.-TORNILLO SUPERIOR DE SUJECION DE LA TAPA
40.-TORNILLO DERECHO DE SUJECION DE LA TAPA
41.-TORNILLO INFERIOR DE SUJECION DE LA TAPA
42.-TORNILLO IZQUIERDO DE SUJECION DE LA TAPA
43.-CACHA DERECHA
44.-CACHA IZQUIERDA
45.-TORNILLO DE SUJECION DE CACHAS
46.-PASADOR DEL SEGURO
47.-SEGURO
REVOLVER 38 m.m
1*.- GENERALIDADES.
-El revolver de 38 m/m. es un arma corta, semiautomática de poco peso y tamaño reducido con la posibilidad de optar por cañones de 2, 4 y 6 pulgadas para cada modelo. Arma adaptable tanto a la defensa personal que como dotación de fuerzas policiales u organismos similares, por su eficacia en el empleo a corta distancia y la eliminación de rebotes en lugares cerrados y su potencia resolutiva en el empleo.
Al ser un arma de doble acción basta la presión sobre el disparador para que se produzca el disparo, con la ventaja que en caso de un fallo en la munición es posible efectuar el disparo con otro cartucho sin necesidad de extraer el que ha fallado, bastando para ello volver a presionar sobre el disparador.
Normalmente los revólveres actuales, van provistos de un anillo regulador que permite graduar la presión del percutor, así mismo el cilindro es de desplazamiento lateral con su extractor simultáneo para expulsar las vainas.
2*.- CARACTERISTICAS.
-De la gran variedad de revólveres que existen en el mercado, la mayoría conservan las mismas características salvando la preocupación de diversas causas comerciales en la búsqueda de materiales más ligeros e igualmente para su construcción logrando con ello mayor calidad en su fabricación y acabado. No obstante podemos apreciar diferencias en cuanto a:
- Su diseño; Particular para cada revolver.
- El tipo de munición a emplear; Existiendo básicamente tres tipos diferentes atendiendo a la longitud del cartucho que va a ser introducido en el tambor, denominándose en orden creciente "38" - "38 Especial" o "38 Largo" y "357 Mágnum".
- El sistema de percusión. Puede ser de percusión directa en la que el martillo golpea directamente sobre la cápsula iniciadora o percusión indirecta, en la que el martillo golpea sobre una aguja percutora incidiendo esta ultima sobre la cápsula del cartucho.
3*-DESCRIPCION DEL ARMA.
Atendiendo a la figura n*1, exteriormente podemos observar las partes siguientes:
1.-Elementos de puntería.
2.-Tambor.
3.-Martillo.
4.-Pestillo para liberar y deserrojar el tambor.
5.-Cachas.
6.-Disparador.
7.-Arco de guardamonte.
8.-Extractor de vainas.
9.-Cajón.
4*.-FUNCIONAMIENTO DE LOS MECANISMOS.
4.1.-ALIMENTAR Y CARGAR EL ARMA.
-Con el arma apuntando hacia el suelo, se presiona hacia delante el pestillo que lleva el armazón en el lado izquierdo, de esta manera liberamos el tambor, bastando inclinar el arma para hacer bascular el cilindro que caerá sobre el costado izquierdo.
Con el tambor libre se iran introduciendo cartucho por cartucho en su interior hasta completar los seis disparos, posteriormente bastara presionar el tambor hacia la derecha para que con un pequeño giro encaje en su alojamiento.
4.2.-DISPARAR.
-El disparo en un revolver se puede conseguir de dos maneras diferentes; dependiendo si queremos conseguir la máxima rapidez en la ejecución del tiro para lo cual emplearemos la doble acción simple.
EN DOBLE ACCION: Para lo cual estando el martillo del revolver abatido, se hace presión sobre el disparador llevándolo hacia atrás. Esto dará lugar a que el martillo se levante y el cilindro gire hasta colocar un cartucho en posición de percusión, enfrentando la cápsula iniciadora al orificio de la aguja percutora. Al continuar la presión hasta el final del recorrido del disparador, el martillo se libera y cae realizando la percusión en el cartucho, produciéndose el disparo. Presionando de igual forma sobre el disparador conseguiremos nuevo disparo.
EN ACCION SIMPLE: Para ello es necesario llevar el martillo a su posición mas retrasada, donde permanecerá inmóvil hasta que presionemos sobre el disparador, se alinean los elementos de puntería del arma con el blanco y se ejerce presión sobre el disparador de manera que esta sea uniforme y suave, procurando que en el momento del disparo la alineación de los elementos de puntería sufran la mínima variación posible.
4.3.-EXPULSION DE VAINAS.
-Una vez efectuados los disparos necesarios, para extraer las vainas se presiona sobre el pestillo para descerrojar el tambor, una vez liberado se dirige el revolver hacia arriba y se presiona la barra del extractor hasta el fondo, al realizar esta acción las vainas son empujadas y caerán por su propio peso.
5*.-CONSERVACION DEL ARMA.
-Para obtener un buen funcionamiento del arma es importante usar la munición apropiada procedente de fábricas. No conviene utilizar munición recargada que pueda emplomar el cañón del revolver taponando incluso el arma, ni tampoco munición de distinta longitud, pues aunque el "357 Mágnum" puede dispara munición "38" y "38 Especial" el arma se ve perjudicada en gran medida.
Es necesario igualmente limpiar el canon y las recamaras después de disparar para ello se utilizaran las baqueletas que se suministran con el arma provista de un trapo empapado en aceite. Una vez limpio el canon y las recamaras es necesario eliminar el disolvente.
En caso de observar que el canon se ha emplomado puede utilizarse una baqueta con cerdas de cobre o acero, nada mas terminar el tiro, si el plomo lleva tiempo en el canon, entonces lo mejor es limpiarlo con mercurio, taponando uno de los orificios del canon con el dedo, por el otro se introduce el mercurio, se agita unos momentos y se saca. Es posible recuperar el mercurio si al sacarlo tenemos la precaución de separarlo del plomo.
Cada tres meses es aconsejable verter algunas gotas de aceite por la abertura que existe entre el percutor y el armazón para que los mecanismos interiores del revolver queden suficientemente engrasados.
La munición también requiere su atención, procurando cambiar mensualmente la del tambor ya que al estar en el arma puede deteriorarse, asimismo la munición en depósito debe estar ligeramente engrasada. Por ultimo guarde siempre el revolver ligeramente engrasado en lugar seco.
6.- MEDIDAS DE SEGURIDAD.
-Toda arma de fuego debe ser manejada con cuidado para evitar accidentes, pero nunca con miedo, pues ha de ser uno de nuestros instrumentos de trabajo. El conocimiento del armamento nos dará seguridad en todo momento, eliminando el temor en su manejo.
Para ello es necesario que las normas que se exponen a continuación sean seguidas hasta que se haya convertido en un hábito.
1*- Manejar el arma como si estuviese cargada y limpia para disparar.
2*- Cuando tome un arma o se la entreguen acostumbrase siempre a comprobar si esta cargada.
3*- Aunque sepa que esta descargada nunca apuntar el arma hacia persona u objetos, la mejor manera de comprobar el disparo es apuntar siempre al suelo.
4*- No apretar el gatillo sin necesidad.
5*- Asegurarse de que el canon del revolver esta libre de obstrucciones antes de hacer un fuego.
6*- Evitar disparar contra superficies planas y duras o contra el agua ya que el proyectil puede adquirir una trayectoria inesperada.
7*- Descargue el arma cuando no este en uso.
TEMA 2*
1.- FENOMENO DEL TIRO: FUERZAS QUE OBRAN SOBRE EL PROYECTIL.
Al apretar el disparador, el percutor es impulsado hacia delante golpeando bruscamente al fulminante, comunicando fuego a la carga de pólvora u produciendo gases.
LA POTENTE PRESION DE LOS GASES SE TRADUCE EN LOS SIGUIENTES EFECTOS:
a).-Retroceso del arma o culatazo.
b).-Salida del proyectil.
LAS FUERZAS QUE IMPULSAN A LA BALA SON LOS SIGUIENTES:
a).-De proyección: La fuerza de los gases que la hacen avanzar.
b).-De rotación: Producida por las estrías del ánima, para facilitar su penetración en las capas de aire.
LAS FUERZAS QUE FRENAN LA BALA SON LAS SIGUIENTES:
a).-Resistencia del aire, que opone al avance.
b).-Gravedad de la tierra, que atrae a la bala o proyectil hacia el suelo por su peso.
2.-DEFINICION DE TRAYECTORIA.
Es la línea imaginaria descrita por centro de gravedad del proyectil durante su recorrido en el aire.
3.-DEFINICION DE ALCANCE HORIZONTAL.
Se denomina así a la distancia desde el origen al punto de caída.
4.-LINEA DE TIRO.
Es la prolongación del eje del arma dispuesta para el disparo.
5.-LINEA DE MIRA.
Es la visual determinada por los dos puntos correspondientes de los elementos de puntería del arma.
6.-DEFINICION DE LA DISPERSION.
Es el fenómeno en virtud del cual se esparcen en una cierta superficie del blanco los impactos producidos por los proyectiles disparados en igualdad de condiciones.
7.-DEFINICION DE AGRUPAMIENTO.
Es el conjunto de impactos obtenidos en un blanco con un arma que dispare contra el con los mismos datos de tiro. La manera de conseguir un buen agrupamiento consiste en apuntar siempre y correctamente al mismo sitio.
LAS CAUSAS PRINCIPALES DE UN MAL AGRUPAMIENTO PUEDE SER LAS SIGUIENTES:
a).-Dar sacudidas con el hombro o fuertes tirones con el dedo o cerrar los ojos al disparar.
b).-No apuntar siempre al mismo sitio.
c).-Poner poca atención durante la realización del ejercicio.
8.-PUNTO DE CAIDA.
Lugar donde la trayectoria coincide con el suelo.
9.-VELOCIDAD INICIAL.
Es la velocidad del proyectil a su salida de la boca de fuego.
10.-VELOCIDAD REMANENTE.
Es la velocidad del proyectil en un momento determinado de su trayectoria.
11.-VELOCIDAD REMANENTE DE CAIDA.
Es la que tiene el proyectil precisamente en el punto de caída.
12.-VELOCIDAD REMANENTE DE LLEGADA.
Es la que tiene el proyectil en el punto donde hace al impacto.
TEMA 3*
TIRO DE INSTINCION:
ALIMENTAR: Se dice que un arma esta alimentada cuando su deposito contiene algún cartucho.
CARGAR: Se dice que un arma esta cargada cuando tiene algún cartucho en la recamara.
APUNTAR: Consiste en llevar rápidamente la línea de mira al punto concreto del blanco que se desee batir.
DISPARAR: Es la operación que consiste en presionar el dedo sobre el disparador para hacer fuego, se efectuara en dos tiempos que vienen marcados por el disparador: al final del primero se hará una larga inspiración. En el segundo, se contendrá la respiración, se perfeccionara la puntería y se continuara oprimiendo hasta que el disparo nos sorprenda.
PUNTERIA: La puntería comprende los siguientes ejercicios:
1*.- Tomar la línea de mira.
2*.- Llevar la línea de mira al blanco.
3*.- Comprobación de la regularidad de las punterías.
1*.- Tomar la línea de mira consiste en lograr la visual que parte del ojo del tirador, pase precisamente por el punto medio de la base imaginaria de la muesca del arza y por la cúspide del punto de mira.
2*.- Llevar la línea de mira al blanco consiste en mover el arma hasta conseguir que el blanco coincida con el vértice o cúspide del punto de mira sin haber variado la posición relativa del ojo, alza y punto de mira, obtenida al tomar la línea de mira.
4*.- Comprobación de la regularidad de las punterías, tiene por objeto reiterar los ejercicios anteriores sobre la fundamental acción de puntar y poder conocer los errores que se cometan.
TEMA 4*
TIRO INSTITIVO:
1.-TIRO DE CAZA ARMA LARGA: Consiste en encarar el arma con toda rapidez sin detenerse a materializar la línea de mira (al estilo cazador) y disparar cuanto antes. Este sistema, claro esta, es difícil para aquellos que tengan los brazos cortos, los cuales deben renunciar a el desde el primer momento, si portan un FUSA.
2.-TIRO CON PISTOLA:
2.1.-GENERALIDADES: Se supone el arma fuera de la funda y empuñada perfectamente (no hay que imitar a los pistoleros del oeste Americanos).
-Se adoptara la guardia baja que consiste en mantener el cuerpo inclinado ligeramente hacia adelante pero equilibrado, las piernas algo flexionadas por la rodilla y los pies separados y "atornillados" al suelo.
-Se dará frente al blanco y se adoptara una actitud agresiva.
-El brazo derecho extendido y rígido, inclinado unos 45* con respecto al suelo, para impedir que un disparo fortuito pueda incidir con el suelo a menos de 1o5 m. del tirador.
-Los ojos no se separaran del blanco desde este momento.
-Lo reglamentario es mantener la pistola a la altura de la cabeza apuntando hacia arriba, esta forma que llamaremos "guardia alta" se puede utilizar en los primeros momentos hasta que los tiradores demuestren la indispensable pericia; y siempre antes de ocupar su puesto en la línea de tiro, por simple prudencia.
2.2.-ENCARAR EL ARMA Y DISPARAR.
-Partiendo de la posición inicial (guardia baja) se eleva el brazo en un movimiento rápido hasta encarar el arma (como si se señalara con el dedo índice).
-La parada del brazo debe ser bien marcada y en seco; mirada en el blanco y no en el arma.
-En el mismo momento en que se detiene el brazo (y no antes), se producen dos disparos seguidos a la mayor cadencia posible: IPA-PAFI.
-Inmediatamente después se vuelve a bajar el brazo con la misma energía y rapidez, para adoptar nuevamente la posición inicial (guardia baja).
-Todo ello sin dejar de mirar al blanco, que debe ser como una obsesión.
-Existen otros sistemas de encarar el arma y consiste en elevar al mismo tiempo los dos brazos, con lo cual se aumenta en cierto modo el equilibrio durante el movimiento y al mismo tiempo se cuenta con una referencia para mejorar la orientación del arma en dirección y altura. (En la practica los resultados son contradictorios
1.-ARMAZON
2.-CILINDRO CON EXTRACTOR Y PASADORES
3.-SOPORTE BASCULANTE
4.-CAÑON
5.-MUELLE EXTRACTOR
6.-TOPE DEL MUELLE DEL EXTRACTOR
7.-AGUJA CENTRAL
8.-MUELLE DE LA AGUJA CENTRAL
9.-BARRITA DEL EXTRACTOR
10.-PESTILLO
11.-TORNILLO DEL PESTILLO
12.-AGUJA PERCUTORA
13.-MUELLE DE LA AGUJA PERCUTORA
14.-BULON DE CIERRE
15.-MUELLE DEL BURLON DE CIERRE
16.-PASADOR DEL BURLON DE CIERRE
17.-PASADOR DEL CAQON
18.-PASADOR DE LA AGUJA PERCUTORA
19.-MUELLE DE LA BIELA DEL CILINDRO
20.-BULON
21.-MUELLE DEL BULON
22.-GUIA DEL MUELLE DEL BULON
23.-CORREDERA
24.-MUELLE DE LA CORREDERA
25.-TOPE DEL CILINDRO
26.-MUELLE DEL TOPE DEL CILINDRO
27.-PERCUTOR
28.-MUELLE DEL LEVANTE
29.-LEVANTE
30.-PASADOR DEL LEVANTE
31.-DISPARADOR
32.-BIELA DEL DISPARADOR
33.-PASADOR DE LA BIELA DEL DISPARADOR
34.-BIELA DEL CILINDRO
35.-VARILLA DEL MUELLE DEL PERCUTOR
36.-MUELLE DEL PERCUTOR
37.-ANILLO DE REGULACION
38.-TAPA LATERAL
39.-TORNILLO SUPERIOR DE SUJECION DE LA TAPA
40.-TORNILLO DERECHO DE SUJECION DE LA TAPA
41.-TORNILLO INFERIOR DE SUJECION DE LA TAPA
42.-TORNILLO IZQUIERDO DE SUJECION DE LA TAPA
43.-CACHA DERECHA
44.-CACHA IZQUIERDA
45.-TORNILLO DE SUJECION DE CACHAS
46.-PASADOR DEL SEGURO
47.-SEGURO
REVOLVER 38 m.m
1*.- GENERALIDADES.
-El revolver de 38 m/m. es un arma corta, semiautomática de poco peso y tamaño reducido con la posibilidad de optar por cañones de 2, 4 y 6 pulgadas para cada modelo. Arma adaptable tanto a la defensa personal que como dotación de fuerzas policiales u organismos similares, por su eficacia en el empleo a corta distancia y la eliminación de rebotes en lugares cerrados y su potencia resolutiva en el empleo.
Al ser un arma de doble acción basta la presión sobre el disparador para que se produzca el disparo, con la ventaja que en caso de un fallo en la munición es posible efectuar el disparo con otro cartucho sin necesidad de extraer el que ha fallado, bastando para ello volver a presionar sobre el disparador.
Normalmente los revólveres actuales, van provistos de un anillo regulador que permite graduar la presión del percutor, así mismo el cilindro es de desplazamiento lateral con su extractor simultáneo para expulsar las vainas.
2*.- CARACTERISTICAS.
-De la gran variedad de revólveres que existen en el mercado, la mayoría conservan las mismas características salvando la preocupación de diversas causas comerciales en la búsqueda de materiales más ligeros e igualmente para su construcción logrando con ello mayor calidad en su fabricación y acabado. No obstante podemos apreciar diferencias en cuanto a:
- Su diseño; Particular para cada revolver.
- El tipo de munición a emplear; Existiendo básicamente tres tipos diferentes atendiendo a la longitud del cartucho que va a ser introducido en el tambor, denominándose en orden creciente "38" - "38 Especial" o "38 Largo" y "357 Mágnum".
- El sistema de percusión. Puede ser de percusión directa en la que el martillo golpea directamente sobre la cápsula iniciadora o percusión indirecta, en la que el martillo golpea sobre una aguja percutora incidiendo esta ultima sobre la cápsula del cartucho.
3*-DESCRIPCION DEL ARMA.
Atendiendo a la figura n*1, exteriormente podemos observar las partes siguientes:
1.-Elementos de puntería.
2.-Tambor.
3.-Martillo.
4.-Pestillo para liberar y deserrojar el tambor.
5.-Cachas.
6.-Disparador.
7.-Arco de guardamonte.
8.-Extractor de vainas.
9.-Cajón.
4*.-FUNCIONAMIENTO DE LOS MECANISMOS.
4.1.-ALIMENTAR Y CARGAR EL ARMA.
-Con el arma apuntando hacia el suelo, se presiona hacia delante el pestillo que lleva el armazón en el lado izquierdo, de esta manera liberamos el tambor, bastando inclinar el arma para hacer bascular el cilindro que caerá sobre el costado izquierdo.
Con el tambor libre se iran introduciendo cartucho por cartucho en su interior hasta completar los seis disparos, posteriormente bastara presionar el tambor hacia la derecha para que con un pequeño giro encaje en su alojamiento.
4.2.-DISPARAR.
-El disparo en un revolver se puede conseguir de dos maneras diferentes; dependiendo si queremos conseguir la máxima rapidez en la ejecución del tiro para lo cual emplearemos la doble acción simple.
EN DOBLE ACCION: Para lo cual estando el martillo del revolver abatido, se hace presión sobre el disparador llevándolo hacia atrás. Esto dará lugar a que el martillo se levante y el cilindro gire hasta colocar un cartucho en posición de percusión, enfrentando la cápsula iniciadora al orificio de la aguja percutora. Al continuar la presión hasta el final del recorrido del disparador, el martillo se libera y cae realizando la percusión en el cartucho, produciéndose el disparo. Presionando de igual forma sobre el disparador conseguiremos nuevo disparo.
EN ACCION SIMPLE: Para ello es necesario llevar el martillo a su posición mas retrasada, donde permanecerá inmóvil hasta que presionemos sobre el disparador, se alinean los elementos de puntería del arma con el blanco y se ejerce presión sobre el disparador de manera que esta sea uniforme y suave, procurando que en el momento del disparo la alineación de los elementos de puntería sufran la mínima variación posible.
4.3.-EXPULSION DE VAINAS.
-Una vez efectuados los disparos necesarios, para extraer las vainas se presiona sobre el pestillo para descerrojar el tambor, una vez liberado se dirige el revolver hacia arriba y se presiona la barra del extractor hasta el fondo, al realizar esta acción las vainas son empujadas y caerán por su propio peso.
5*.-CONSERVACION DEL ARMA.
-Para obtener un buen funcionamiento del arma es importante usar la munición apropiada procedente de fábricas. No conviene utilizar munición recargada que pueda emplomar el cañón del revolver taponando incluso el arma, ni tampoco munición de distinta longitud, pues aunque el "357 Mágnum" puede dispara munición "38" y "38 Especial" el arma se ve perjudicada en gran medida.
Es necesario igualmente limpiar el canon y las recamaras después de disparar para ello se utilizaran las baqueletas que se suministran con el arma provista de un trapo empapado en aceite. Una vez limpio el canon y las recamaras es necesario eliminar el disolvente.
En caso de observar que el canon se ha emplomado puede utilizarse una baqueta con cerdas de cobre o acero, nada mas terminar el tiro, si el plomo lleva tiempo en el canon, entonces lo mejor es limpiarlo con mercurio, taponando uno de los orificios del canon con el dedo, por el otro se introduce el mercurio, se agita unos momentos y se saca. Es posible recuperar el mercurio si al sacarlo tenemos la precaución de separarlo del plomo.
Cada tres meses es aconsejable verter algunas gotas de aceite por la abertura que existe entre el percutor y el armazón para que los mecanismos interiores del revolver queden suficientemente engrasados.
La munición también requiere su atención, procurando cambiar mensualmente la del tambor ya que al estar en el arma puede deteriorarse, asimismo la munición en depósito debe estar ligeramente engrasada. Por ultimo guarde siempre el revolver ligeramente engrasado en lugar seco.
6.- MEDIDAS DE SEGURIDAD.
-Toda arma de fuego debe ser manejada con cuidado para evitar accidentes, pero nunca con miedo, pues ha de ser uno de nuestros instrumentos de trabajo. El conocimiento del armamento nos dará seguridad en todo momento, eliminando el temor en su manejo.
Para ello es necesario que las normas que se exponen a continuación sean seguidas hasta que se haya convertido en un hábito.
1*- Manejar el arma como si estuviese cargada y limpia para disparar.
2*- Cuando tome un arma o se la entreguen acostumbrase siempre a comprobar si esta cargada.
3*- Aunque sepa que esta descargada nunca apuntar el arma hacia persona u objetos, la mejor manera de comprobar el disparo es apuntar siempre al suelo.
4*- No apretar el gatillo sin necesidad.
5*- Asegurarse de que el canon del revolver esta libre de obstrucciones antes de hacer un fuego.
6*- Evitar disparar contra superficies planas y duras o contra el agua ya que el proyectil puede adquirir una trayectoria inesperada.
7*- Descargue el arma cuando no este en uso.
TEMA 2*
1.- FENOMENO DEL TIRO: FUERZAS QUE OBRAN SOBRE EL PROYECTIL.
Al apretar el disparador, el percutor es impulsado hacia delante golpeando bruscamente al fulminante, comunicando fuego a la carga de pólvora u produciendo gases.
LA POTENTE PRESION DE LOS GASES SE TRADUCE EN LOS SIGUIENTES EFECTOS:
a).-Retroceso del arma o culatazo.
b).-Salida del proyectil.
LAS FUERZAS QUE IMPULSAN A LA BALA SON LOS SIGUIENTES:
a).-De proyección: La fuerza de los gases que la hacen avanzar.
b).-De rotación: Producida por las estrías del ánima, para facilitar su penetración en las capas de aire.
LAS FUERZAS QUE FRENAN LA BALA SON LAS SIGUIENTES:
a).-Resistencia del aire, que opone al avance.
b).-Gravedad de la tierra, que atrae a la bala o proyectil hacia el suelo por su peso.
2.-DEFINICION DE TRAYECTORIA.
Es la línea imaginaria descrita por centro de gravedad del proyectil durante su recorrido en el aire.
3.-DEFINICION DE ALCANCE HORIZONTAL.
Se denomina así a la distancia desde el origen al punto de caída.
4.-LINEA DE TIRO.
Es la prolongación del eje del arma dispuesta para el disparo.
5.-LINEA DE MIRA.
Es la visual determinada por los dos puntos correspondientes de los elementos de puntería del arma.
6.-DEFINICION DE LA DISPERSION.
Es el fenómeno en virtud del cual se esparcen en una cierta superficie del blanco los impactos producidos por los proyectiles disparados en igualdad de condiciones.
7.-DEFINICION DE AGRUPAMIENTO.
Es el conjunto de impactos obtenidos en un blanco con un arma que dispare contra el con los mismos datos de tiro. La manera de conseguir un buen agrupamiento consiste en apuntar siempre y correctamente al mismo sitio.
LAS CAUSAS PRINCIPALES DE UN MAL AGRUPAMIENTO PUEDE SER LAS SIGUIENTES:
a).-Dar sacudidas con el hombro o fuertes tirones con el dedo o cerrar los ojos al disparar.
b).-No apuntar siempre al mismo sitio.
c).-Poner poca atención durante la realización del ejercicio.
8.-PUNTO DE CAIDA.
Lugar donde la trayectoria coincide con el suelo.
9.-VELOCIDAD INICIAL.
Es la velocidad del proyectil a su salida de la boca de fuego.
10.-VELOCIDAD REMANENTE.
Es la velocidad del proyectil en un momento determinado de su trayectoria.
11.-VELOCIDAD REMANENTE DE CAIDA.
Es la que tiene el proyectil precisamente en el punto de caída.
12.-VELOCIDAD REMANENTE DE LLEGADA.
Es la que tiene el proyectil en el punto donde hace al impacto.
TEMA 3*
TIRO DE INSTINCION:
ALIMENTAR: Se dice que un arma esta alimentada cuando su deposito contiene algún cartucho.
CARGAR: Se dice que un arma esta cargada cuando tiene algún cartucho en la recamara.
APUNTAR: Consiste en llevar rápidamente la línea de mira al punto concreto del blanco que se desee batir.
DISPARAR: Es la operación que consiste en presionar el dedo sobre el disparador para hacer fuego, se efectuara en dos tiempos que vienen marcados por el disparador: al final del primero se hará una larga inspiración. En el segundo, se contendrá la respiración, se perfeccionara la puntería y se continuara oprimiendo hasta que el disparo nos sorprenda.
PUNTERIA: La puntería comprende los siguientes ejercicios:
1*.- Tomar la línea de mira.
2*.- Llevar la línea de mira al blanco.
3*.- Comprobación de la regularidad de las punterías.
1*.- Tomar la línea de mira consiste en lograr la visual que parte del ojo del tirador, pase precisamente por el punto medio de la base imaginaria de la muesca del arza y por la cúspide del punto de mira.
2*.- Llevar la línea de mira al blanco consiste en mover el arma hasta conseguir que el blanco coincida con el vértice o cúspide del punto de mira sin haber variado la posición relativa del ojo, alza y punto de mira, obtenida al tomar la línea de mira.
4*.- Comprobación de la regularidad de las punterías, tiene por objeto reiterar los ejercicios anteriores sobre la fundamental acción de puntar y poder conocer los errores que se cometan.
TEMA 4*
TIRO INSTITIVO:
1.-TIRO DE CAZA ARMA LARGA: Consiste en encarar el arma con toda rapidez sin detenerse a materializar la línea de mira (al estilo cazador) y disparar cuanto antes. Este sistema, claro esta, es difícil para aquellos que tengan los brazos cortos, los cuales deben renunciar a el desde el primer momento, si portan un FUSA.
2.-TIRO CON PISTOLA:
2.1.-GENERALIDADES: Se supone el arma fuera de la funda y empuñada perfectamente (no hay que imitar a los pistoleros del oeste Americanos).
-Se adoptara la guardia baja que consiste en mantener el cuerpo inclinado ligeramente hacia adelante pero equilibrado, las piernas algo flexionadas por la rodilla y los pies separados y "atornillados" al suelo.
-Se dará frente al blanco y se adoptara una actitud agresiva.
-El brazo derecho extendido y rígido, inclinado unos 45* con respecto al suelo, para impedir que un disparo fortuito pueda incidir con el suelo a menos de 1o5 m. del tirador.
-Los ojos no se separaran del blanco desde este momento.
-Lo reglamentario es mantener la pistola a la altura de la cabeza apuntando hacia arriba, esta forma que llamaremos "guardia alta" se puede utilizar en los primeros momentos hasta que los tiradores demuestren la indispensable pericia; y siempre antes de ocupar su puesto en la línea de tiro, por simple prudencia.
2.2.-ENCARAR EL ARMA Y DISPARAR.
-Partiendo de la posición inicial (guardia baja) se eleva el brazo en un movimiento rápido hasta encarar el arma (como si se señalara con el dedo índice).
-La parada del brazo debe ser bien marcada y en seco; mirada en el blanco y no en el arma.
-En el mismo momento en que se detiene el brazo (y no antes), se producen dos disparos seguidos a la mayor cadencia posible: IPA-PAFI.
-Inmediatamente después se vuelve a bajar el brazo con la misma energía y rapidez, para adoptar nuevamente la posición inicial (guardia baja).
-Todo ello sin dejar de mirar al blanco, que debe ser como una obsesión.
-Existen otros sistemas de encarar el arma y consiste en elevar al mismo tiempo los dos brazos, con lo cual se aumenta en cierto modo el equilibrio durante el movimiento y al mismo tiempo se cuenta con una referencia para mejorar la orientación del arma en dirección y altura. (En la practica los resultados son contradictorios
Hay que recordar las armas de fuego no hay que tenerles miedo solo hay que tenerles mucho cuidado y nunca usarlas como jugete aunque esten descargadas hojala les sirva o les de una idea de como se hase
