Hola amigos Taringueros Les traigo Este Post de Informaciòn Sobre Las PCs Para que se informen un poco en este post encontraras Placas de Videos,Procesadores,Memorias Ram,Mother Board y Lectoras PERDON SI EN ALGUNAS NO PUSE PRECIOS
Procesadores
El procesador (CPU, por Central Processing Unit o Unidad Central de Procesamiento), es por decirlo de alguna manera, el cerebro del ordenador. Permite el procesamiento de información numérica, es decir, información ingresada en formato binario, así como la ejecución de instrucciones almacenadas en la memoria.
El primer microprocesador (Intel 4004) se inventó en 1971. Era un dispositivo de cálculo de 4 bits, con una velocidad de 108 kHz. Desde entonces, la potencia de los microprocesadores ha aumentado de manera exponencial. ¿Qué son exactamente esas pequeñas piezas de silicona que hacen funcionar un ordenador?
Funcionamiento
El procesador (denominado CPU, por Central Processing Unit) es un circuito electrónico que funciona a la velocidad de un reloj interno, gracias a un cristal de cuarzo que, sometido a una corriente eléctrica, envía pulsos, denominados "picos". La velocidad de reloj (también denominada ciclo), corresponde al número de pulsos por segundo, expresados en Hertz (Hz). De este modo, un ordenador de 200 MHz posee un reloj que envía 200.000.000 pulsos por segundo. Por lo general, la frecuencia de reloj es un múltiplo de la frecuencia del sistema (FSB, Front-Side Bus o Bus de la Parte Frontal), es decir, un múltiplo de la frecuencia de la placa madre.
Con cada pico de reloj, el procesador ejecuta una acción que corresponde a su vez a una instrucción o bien a una parte de ella. La medida CPI (Cycles Per Instruction o Ciclos por Instrucción) representa el número promedio de ciclos de reloj necesarios para que el microprocesador ejecute una instrucción. En consecuencia, la potencia del microprocesador puede caracterizarse por el número de instrucciones por segundo que es capaz de procesar. Los MIPS (millions of instructions per second o millones de instrucciones por segundo) son las unidades que se utilizan, y corresponden a la frecuencia del procesador dividida por el número de CPI.
Instrucciones
Una instrucción es una operación elemental que el procesador puede cumplir.. Las instrucciones se almacenan en la memoria principal, esperando ser tratadas por el procesador. Las instrucciones poseen dos campos:
* el código de operación, que representa la acción que el procesador debe ejecutar;
* el código operando, que define los parámetros de la acción. El código operando depende a su vez de la operación. Puede tratarse tanto de información como de una dirección de memoria.
Código de Operación Campo de Operación
El número de bits en una instrucción varía de acuerdo al tipo de información (entre 1 y 4 bytes de 8 bits).
Las instrucciones pueden agruparse en distintas categorías. A continuación presentamos algunas de las más importantes:
* Acceso a Memoria: acceso a la memoria o transferencia de información entre registros.
* Operaciones Aritméticas: operaciones tales como suma, resta, división o multiplicación.
* Operaciones Lógicas: operaciones tales como Y, O, NO, NO EXCLUSIVO, etc.
* Control: controles de secuencia, conexiones condicionales, etc.
Registros
Cuando el procesador ejecuta instrucciones, la información almacena en forma temporal en pequeñas ubicaciones de memoria local de 8, 16, 32 o 64 bits, denominadas registros. Dependiendo del tipo de procesador, el número total de registros puede variar de 10 a varios cientos.
Los registros más importantes son:
* el registro acumulador (ACC), que almacena los resultados de las operaciones aritméticas y lógicas;
* el registro de estado (PSW, Processor Estado: Word o Palabra de Estado del Procesador), que contiene los indicadores de estado del sistema (lleva dígitos, desbordamientos, etc.);
* el registro de instrucción (RI), que contiene la instrucción que está siendo procesada actualmente;
* el contador ordinal (OC o PC por Program Counter, Contador de Programa), que contiene la dirección de la siguiente instrucción a procesar;
* el registro del búfer, que almacena información en forma temporal desde la memoria.
Memoria caché
La memoria caché (también memoria buffer) es una memoria rápida que permite reducir los tiempos de espera de las distintas informaciones almacenada en la RAM (Random Access Memory o Memoria de Acceso Aleatorio). En efecto, la memoria principal del ordenador es más lenta que la del procesador. Existen, sin embargo, tipos de memoria que son mucho más rápidos, pero que tienen un costo más elevado. La solución consiste entonces, en incluir este tipo de memoria local próxima al procesador y en almacenar en forma temporal la información principal que se procesará en él. Los últimos modelos de ordenadores poseen muchos niveles distintos de memoria caché:
* La Memoria caché nivel 1 (denominada L1 Cache, por Level 1 Cache) se encuentra integrada directamente al procesador. Se subdivide en dos partes:
o la primera parte es la caché de instrucción, que contiene instrucciones de la RAM que fueron decodificadas durante su paso por las canalizaciones.
o la segunda parte es la caché de información, que contiene información de la RAM, así como información utilizada recientemente durante el funcionamiento del procesador.
El tiempo de espera para acceder a las memorias caché nivel 1 es muy breve; es similar al de los registros internos del procesador.
* La memoria caché nivel 2 (denominada L2 Cache, por Level 2 Cache) se encuentra ubicada en la carcasa junto con el procesador (en el chip). La caché nivel 2 es un intermediario entre el procesador con su caché interna y la RAM. Se puede acceder más rápidamente que a la RAM, pero no tanto como a la caché nivel 1.
* La memoria caché nivel 3 (denominada L3 Cache, por Level 3 Cache) se encuentra ubicada en la placa madre.
Todos estos niveles de caché reducen el tiempo de latencia de diversos tipos de memoria al procesar o transferir información. Mientras el procesador está en funcionamiento, el controlador de la caché nivel 1 puede interconectarse con el controlador de la caché nivel 2, con el fin de transferir información sin entorpecer el funcionamiento del procesador. También, la caché nivel 2 puede interconectarse con la RAM (caché nivel 3) para permitir la transferencia sin entorpecer el funcionamiento normal del procesador.
Señales de Control
Las señales de control son señales electrónicas que orquestan las diversas unidades del procesador que participan en la ejecución de una instrucción. Dichas señales se envían utilizando un elemento denominado secuenciador. Por ejemplo, la señal Leer/Escribir permite que la memoria se entere de que el procesador desea leer o escribir información.
Unidades Funcionales
El procesador se compone de un grupo de unidades interrelacionadas (o unidades de control). Aunque la arquitectura del microprocesador varía considerablemente de un diseño a otro, los elementos principales del microprocesador son los siguientes:
* Una unidad de control que vincula la información entrante para luego decodificarla y enviarla a la unidad de ejecución:La unidad de control se compone de los siguientes elementos:
o secuenciador (o unidad lógica y de supervisión ), que sincroniza la ejecución de la instrucción con la velocidad de reloj. También envía señales de control:
o contador ordinal, que contiene la dirección de la instrucción que se está ejecutando actualmente;
o registro de instrucción, que contiene la instrucción siguiente.
* Una unidad de ejecución (o unidad de procesamiento), que cumple las tareas que le asigna la unidad de instrucción. La unidad de ejecución se compone de los siguientes elementos:
o la unidad aritmética lógica (se escribe ALU); sirve para la ejecución de cálculos aritméticos básicos y funciones lógicas (Y, O, O EXCLUSIVO, etc.);
o la unidad de punto flotante (se escribe FPU), que ejecuta cálculos complejos parciales que la unidad aritmética lógica no puede realizar;
o el registro de estado;
o el registro acumulador.
* Una unidad de administración del bus (o unidad de entrada-salida) que administra el flujo de información entrante y saliente, y que se encuentra interconectado con el sistema RAM;

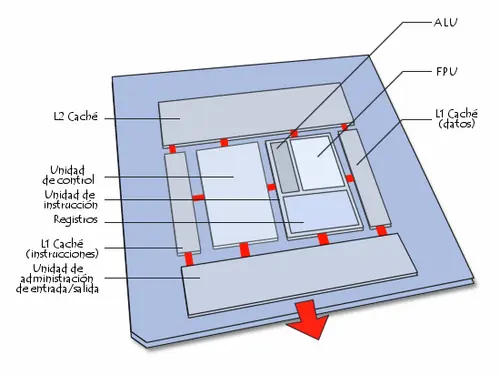

El siguiente diagrama suministra una representación simplificada de los elementos que componen el procesador (la distribución física de los elementos es diferente a la disposición):
Transistor
Con el fin de procesar la información, el microprocesador posee un grupo de instrucciones, denominado "conjunto de instrucciones", hecho posible gracias a los circuitos electrónicos. Más precisamente, el conjunto de instrucciones se realiza con la ayuda de semiconductores, pequeños "conmutadores de circuito" que utilizan el efecto transistor, descubierto en 1947 por John Barden, Walter H. Brattain y William Shockley, quienes recibieron por ello el premio Nobel en 1956.
Un transistor (contracción de los términos transferencia y resistor) es un componente electrónico semi-conductor que posee tres electrodos capaces de modificar la corriente que pasa a través suyo, utilizando uno de estos electrodos (denominado electrodo de control). Éstos reciben el nombre de "componentes activos", en contraste a los "componentes pasivos", tales como la resistencia o los capacitores, que sólo cuentan con dos electrodos (a los que se denomina "bipolares".
El transistor MOS (metal, óxido, silicona) es el tipo de transistor más común utilizado en el diseño de circuitos integrados. Los transistores MOS poseen dos áreas con carga negativa, denominadas respectivamente fuente (con una carga casi nula), y drenaje (con una carga de 5V), separadas por una región con carga positiva, denominada sustrato. El sustrato posee un electrodo de control superpuesto, denominado puerta, que permite aplicar la carga al sustrato.
Cuando una tensión no se aplica en el electrodo de control, el sustrato con carga positiva actúa como barrera y evita el movimiento de electrones de la fuente al drenaje. Sin embargo, cuando se aplica la carga a la puerta, las cargas positivas del sustrato son repelidas y se realiza la apertura de un canal de comunicación con carga negativa entre la fuente y el drenaje.
El transistor actúa entonces como conmutador programable, gracias al electrodo de control. Cuando se aplica una carga al electrodo de control, éste actúa como interruptor cerrado, y cuando no hay carga, actúa como interruptor abierto.
Circuitos Integrados
Una vez combinados, los transistores pueden constituir circuitos lógicos que, al combinarse, forman procesadores. El primer circuito integrado data de 1958 y fue construido por Texas Instruments.
Los transistores MOS se componen, entonces, de láminas de silicona (denominadas obleas), obtenidas luego de múltiples procesos. Dichas láminas de silicona se cortan en elementos rectangulares para formar un "circuito". Los circuitos se colocan luego en carcasas con conectores de entrada-salida, y la suma de esas partes compone un "circuito integrado". La minuciosidad del grabado, expresado en micrones (micrómetros, se escribe µm) define el número de transistores por unidad de superficie. Puede haber millones de transistores en un sólo procesador.
La Ley de Moore, escrita en 1965 por Gordon E. Moore, cofundador de Intel, predijo que el rendimiento del procesador (por extensión del número de transistores integrados a la silicona) se duplicaría cada 12 meses. Esta ley se revisó en 1975, y se cambió el número de meses a 18. La Ley de Moore sigue vigente hasta nuestros días.
Dado que la carcasa rectangular contiene clavijas de entrada-salida que parecen patas, en Francia se utiliza el término "pulga electrónica" para referirse a los circuitos integrados.
Familias
Cada tipo de procesador posee su propio conjunto de instrucciones. Los procesadores se agrupan en las siguientes familias, de acuerdo con sus conjuntos de instrucciones exclusivos:
* 80x86: la "x" representa la familia. Se hace mención a 386, 486, 586, 686, etc.
* ARM
* IA-64
* MIPS
* Motorola 6800
* PowerPC
* SPARC
* ...
Esto explica por qué un programa producido para un tipo específico de procesador sólo puede trabajar directamente en un sistema con otro tipo de procesador si se realiza lo que se denomina traducción de instrucciones, o emulación. El término "emulador" se utiliza para referirse al programa que realiza dicha traducción.
Conjunto de Instrucciones
Un conjunto de instrucciones es la suma de las operaciones básicas que puede cumplir un procesador. El conjunto de instrucciones de un procesador es un factor determinante en la arquitectura del éste, aunque una misma arquitectura puede llevar a diferentes implementaciones por diferentes fabricantes.
El procesador funciona de forma eficiente gracias a un número limitado de instrucciones, conectadas de forma permanente a los circuitos electrónicos. La mayoría de las operaciones se pueden realizar utilizando funciones básicas. Algunas arquitecturas, no obstante, sí incluyen funciones avanzadas de procesamiento.
Arquitectura CISC
La arquitectura CISC (Complex Instruction Set Computer, Ordenador de Conjunto de Instrucciones Complejas) se refiere a la conexión permanente del procesador con las instrucciones complejas, difíciles de crear a partir de las instrucciones de base.
La arquitectura CISC es especialmente popular en procesadores de tipo 80x86. Este tipo de arquitectura tiene un costo elevado a causa de las funciones avanzadas impresas en la silicona.
Las instrucciones son de longitud diversa, y a veces requieren más de un ciclo de reloj. Dado que los procesadores basados en la arquitectura CISC sólo pueden procesar una instrucción a la vez, el tiempo de procesamiento es una función del tamaño de la instrucción.
Arquitectura RISC
Los procesadores con tecnología RISC (Reduced Instruction Set Computer, Ordenador de Conjunto de Instrucciones Reducidas) no poseen funciones avanzadas conectadas en forma permanente.
Es por eso que los programas deben traducirse en instrucciones sencillas, lo cual complica el desarrollo o hace necesaria la utilización de un procesador más potente. Este tipo de arquitectura tiene un costo de producción reducido si se lo compara con los procesadores CISC. Además, las instrucciones de naturaleza sencilla se ejecutan en un sólo ciclo de reloj, lo cual acelera la ejecución del programa si se lo compara con los procesadores CISC. Para terminar, dichos procesadores pueden manejar múltiples instrucciones en forma simultánea, procesándolas en paralelo.
Mejoras Tecnológicas
A través del tiempo, los fabricantes de microprocesadores (denominados fundadores) han desarrollado un determinado número de mejoras que optimizan el rendimiento del procesador.
Procesamiento Paralelo
El procesamiento paralelo consiste en la ejecución simultánea de instrucciones desde el mismo programa pero en diferentes procesadores. Implica la división del programa en múltiples procesos manejados en paralelo a fin de reducir el tiempo de ejecución.
No obstante, este tipo de tecnología necesita sincronización y comunicación entre los diversos procesos, de manera similar a lo que puede llegar a ocurrir cuando se dividen las tareas en una empresa: se distribuye el trabajo en procesos discontinuos más pequeños que son manejados por diversos departamentos. El funcionamiento de una empresa puede verse afectado en gran medida si la comunicación entre los distintos servicios internos no funciona de manera correcta.
Canalización
Se denomina canalización a la tecnología destinada a mejorar la velocidad de ejecución de instrucciones mediante la colocación de las diversas etapas en paralelo.
A fin de comprender el mecanismo de canalización, es necesario primero comprender las etapas de ejecución de una instrucción. Las etapas de ejecución de una instrucción correspondientes a un procesador con canalización "clásica" de 5 pasos son las siguientes:
* RECUPERACIÓN: (recupera la instrucción de la caché;
* DECODIFICACIÓN: decodifica la instrucción y busca operandos (valores de registro o inmediatos);
* EJECUCIÓN: ejecuta la instrucción (por ejemplo, si se trata de una instrucción ADD, se realiza una suma, si es una instrucción SUB, se realiza una resta, etc.);
* MEMORIA: accede a la memoria, y escribe o recupera información desde allí;
* POST ESCRITURA (retirar): registra el valor calculado en un registro.
Las instrucciones se organizan en líneas en la memoria y se cargan una tras otra.
Gracias a la canalización, el procesamiento de instrucciones no requiere más que los cinco pasos anteriores. Dado que el orden de los pasos es invariable (RECUPERACIÓN, DECODIFICACIÓN, EJECUCIÓN, MEMORIA, POST ESCRITURA), es posible crear circuitos especializados para cada uno de éstos en el procesador.
El objetivo de la canalización es ejecutar cada paso en paralelo con los pasos anteriores y los siguientes, lo que implica leer la instrucción (RECUPERACIÓN) mientras se lee el paso anterior (DECODIFICACIÓN), al momento en que el paso anterior está siendo ejecutado (EJECUCIÓN) al mismo tiempo que el paso anterior se está escribiendo en la memoria (MEMORIA), y que el primer paso de la serie se registra en un registro (POST ESCRITURA).
En general, deben planificarse 1 o 2 ciclos de reloj (rara vez más) para cada paso de canalización, o un máximo de 10 ciclos de reloj por instrucción. Para dos instrucciones, se necesita un máximo de 12 ciclos de reloj (10+2=12 en lugar de 10*2=20), dado que la instrucción anterior ya se encontraba en la canalización. Ambas instrucciones se procesan simultáneamente, aunque con una demora de 1 o 2 ciclos de reloj. Para 3 instrucciones, se necesitan 14 ciclos de reloj, etc.
El principio de la canalización puede compararse a una línea de ensamblaje automotriz. El auto se mueve de una estación de trabajo a la otra a lo largo de la línea de ensamblaje y para cuando sale de la fábrica, está completamente terminado. A fin de comprender bien el principio, debe visualizarse la línea de ensamblaje como un todo, y no vehículo por vehículo. Se necesitan tres horas para producir cada vehículo, pero en realidad se produce uno por minuto.
Debe notarse que existen muchos tipos diferentes de canalizaciones, con cantidades que varían entre 2 y 40 pasos, pero el principio siempre es el mismo.
Superscaling
La tecnología Superscaling consiste en ubicar múltiples unidades de procesamiento en paralelo con el fin de procesar múltiples instrucciones por ciclo.
HyperThreading
La tecnología HyperThreading (se escribe HT) consiste en ubicar dos procesadores lógicos junto con un procesador físico. El sistema reconoce así dos procesadores físicos y se comporta como un sistema multitareas, enviando de esta manera, dos subprocesos simultáneos denominados SMT (Simultaneous Multi Threading, Multiprocesamiento Simultáneo). Este "engaño", por decirlo de alguna manera, permite emplear mejor los recursos del procesador, garantizando el envío masivo de información al éste.
Fuente:
Memoria Ram
Se denomina memoria a los circuitos que permiten almacenar y recuperar la información. En un sentido más amplio, puede referirse también a sistemas externos de almacenamiento, como las unidades de disco o de cinta. Memoria de acceso aleatorio o RAM (Random Access Memory) es la memoria basada en semiconductores que puede ser leída y escrita por el microprocesador u otros dispositivos de hardware. El acceso a las posiciones de almacenamiento se puede realizar en cualquier orden.
Los chips de memoria son pequeños rectángulos negros que suelen ir soldados en grupos a unas plaquitas con "pines" o contactos. La diferencia entre la RAM y otros tipos de memoria de almacenamiento, como los disquetes o los discos duros, es que la RAM es muchísimo más rápida, y que se borra al apagar el ordenador, no como éstos.
El interior de cada chip se puede imaginar como una matriz o tabla en la cual cada celda es capaz de almacenar un bit. Por tanto, un bit se puede localizar directamente proporcionando una fila y una columna de la tabla. En realidad, la CPU identifica cada celda mediante un número, denominado dirección de memoria. A partir de una dirección se calcula cuál es la fila y columna correspondiente, con lo que ya se puede acceder a la celda deseada. El acceso se realiza en dos pasos: primero se comunica la fila y después la columna empleando los mismos terminales de conexión. Obviamente, esta técnica –denominada multiplexado– permite emplear menos terminales de conexión para acceder a la RAM, lo que optimiza la relación entre el tamaño del chip y la capacidad de almacenamiento.
Realmente, la CPU no suele trabajar con bits independientes, sino más bien con agrupaciones de los mismos, en forma de palabras binarias. Esto hace que la RAM no se presente en un solo chip, sino más bien en agrupaciones de los mismos. Por ejemplo, un grupo de 8 chips, cada uno capaz de almacenas x bits, proporcionará en conjunto x Kb.
La memoria no deja de ser un circuito electrónico real, y por tanto está expuesta a efectos que pueden producir errores en su contenido. En otras palabras, tras escribir una palabra en una posición de memoria es perfectamente posible que algún bit cambie de estado durante el tiempo que permanezca almacenada. Si se accede de nuevo a la memoria para leer dicha palabra se recuperará información errónea y esto puede acarrear todo tipo de consecuencias. Para ello se suelen emplear dos soluciones: la paridad y la técnica ECC (Error Correction Code). El elemento que implementa estos métodos se encuentra en el interior del PC y recibe el nombre de controlador de memoria.
La paridad consiste en añadir un bit adicional a cada palabra, que hace que el número de unos sea par o impar (según se emplee la paridad par o impar). Si al leer información de la memoria el bit de paridad no está de acuerdo con el número de unos se habrá detectado un error.
El sistema ECC añade un conjunto de bits a cada palabra a almacenar. La ventaja es que permite detectar errores en varios bits y además es capaz de corregir dichos errores. Estas técnicas implican añadir bits adicionales y por tanto tendrán impacto en la cantidad de memoria incorporada en cada módulo.
Características de la memoria principal (RAM)
Un sistema de memoria se puede clasificar en función de muy diversas características. Entre ellas podemos destacar las siguientes: localización de la memoria, capacidad, método de acceso y velocidad de acceso. En el caso de la memoria RAM (también denominada memoria principal o primaria) se puede realizar la siguiente clasificación:
Localización: Interna (se encuentra en la placa base)
Capacidad: Hoy en día no es raro encontrar ordenadores PC equipados con 64, 128 ó 256 Mb de memoria RAM.
Método de acceso: La RAM es una memoria de acceso aleatorio. Esto significa que una palabra o byte se puede encontrar de forma directa, sin tener en cuenta los bytes almacenados antes o después de dicha palabra (al contrario que las memorias en cinta, que requieren de un acceso secuencial). Además, la RAM permite el acceso para lectura y escritura de información.
Velocidad de acceso: Actualmente se pueden encontrar sistemas de memoria RAM capaces de realizar transferencias a frecuencias del orden de los Gbps (gigabits por segundo). También es importante anotar que la RAM es una memoria volátil, es decir, requiere de alimentación eléctrica para mantener la información. En otras palabras, la RAM pierde toda la información al desconectar el ordenador.
Hemos de tener muy en cuenta que esta memoria es la que mantiene los programas funcionando y abiertos, por lo que al ser Windows 95/98/Me/2000 un sistema operativo multitarea, estaremos a merced de la cantidad de memoria RAM que tengamos dispuesta en el ordenador. En la actualidad hemos de disponer de la mayor cantidad posible de ésta, ya que estamos supeditados al funcionamiento más rápido o más lento de nuestras aplicaciones diarias. La memoria RAM hace unos años era muy cara, pero hoy en día su precio ha bajado considerablemente.
Cuando alguien se pregunta cuánta memoria RAM necesitará debe sopesar con qué programas va a trabajar normalmente. Si únicamente vamos a trabajar con aplicaciones de texto, hojas de cálculo y similares nos bastará con unos 32 Mb de ésta (aunque esta cifra se ha quedado bastante corta), pero si trabajamos con multimedia, fotografía, vídeo o CAD, por poner un ejemplo, hemos de contar con la máxima cantidad de memoria RAM en nuestro equipo (128-256 Mb o más) para que su funcionamiento sea óptimo, ya que estos programas son auténticos devoradores de memoria. Hoy en día no es recomendable tener menos de 64 Mb, para el buen funcionamiento tanto de Windows como de las aplicaciones normales, ya que notaremos considerablemente su rapidez y rendimiento, pues generalmente los equipos actuales ya traen 128 Mb o 256 Mb de RAM.
Según los tipos de conectores que lleve la memoria, al conjunto de éstos se les denominan módulos, y éstos a su vez se dividen en:
*
SIMM (Single In-line Memory Module): Pequeña placa de circuito impreso con varios chips de memoria integrados. Se fabrican con diferentes velocidades de acceso capacidades (4, 8, 16, 32, 64 Mb) y son de 30 ó 72 contactos. Se montan por pares generalmente.
*
DIMM: Son más alargados, cuentan con 168 contactos y llevan dos muescas para facilitar su correcta colocación. Pueden montarse de 1 en 1.
Respecto a las características básicas de cualquier módulo de memoria hemos de fijarnos, principalmente, en el tipo de memoria utilizada, el tipo de módulo (30, 70 ó 168 contactos), la capacidad total ofrecida y el tiempo medio de acceso que ofrece, que es el tiempo que transcurre desde que se solicita el dato almacenado en una determinada dirección de memoria hasta que el chip ofrece el dato solicitado. Evidentemente, cuanto menor sea este número mejores prestaciones obtendremos. Las antiguas memorias SIMM ofrecían cifras entre 70 u 80 nanosegundos y las modernas DIMM SDRAM tiempos inferiores a 10 nanosegundos. Esta diferencia de velocidad permite que el procesador no deba sufrir tiempos de espera innecesarios desde que solicita un dato hasta que lo recibe para poder realizar la operación.
Los principales tipos de memoria RAM utilizadas en nuestros ordenadores se dividen en DRAM, SRAM y Tag RAM. Así, la memoria DRAM (Dynamic Random Access Memory) es la que montan las placas base como memoria principal del sistema, donde se almacenan las aplicaciones en ejecución y los datos que es están gestionando en cada momento. Se refresca cientos de veces por segundo y cuanto mayor cantidad pongamos a disposición del PC mejores resultados obtendremos.
Tipos de memoria DRAM
FPM (Fast Page Mode): Memoria muy popular, ya que era la que se incluía en los antiguos 386, 486 y primeros Pentium. Alcanza velocidades de hasta 60 ns. Se encuentra en los SIMM de 30 contactos y los posteriores de 72.
EDO (Extended Data Output): La memoria EDO, a diferencia de la FPM que sólo podía acceder a un solo byte al tiempo, permite mover un bloque completo de memoria a la memoria caché del sistema, mejorando así las prestaciones globales. De mayor calidad, alcanza velocidades de hasta 45 ns. Se encuentra en los Pentium, Pentium Pro y primeros Pentium II en SIMM de 72 contactos y en los primeros DIMM de 168 contactos, funcionando a 5 y 3,3 voltios.
BEDO (Burst Extended Data Output): Diseñada originalmente para los chipset HX, permite transferir datos al procesador en cada ciclo de reloj, aunque no de forma continuada, sino a ráfagas, reduciendo los tiempos de espera del procesador, aunque sin conseguir eliminarlos del todo.
SDRAM (Synchronous DRAM): Memoria asíncrona que se sincroniza con la velocidad del procesador, pudiendo obtener información en cada ciclo de reloj, evitando así los estados de espera que se producían antes. La SDRAM es capaz de soportar las velocidades del bus a 100 y 133 MHz, alcanzando velocidades por debajo de 10 ns. Se encuentra en la práctica mayoría de los módulos DIMM de 168
PC-100 DRAM: Es un tipo de memoria SDRAM que cumple unas estrictas normas referentes a calidad de los chips y diseño de los circuitos impresos establecidas por Intel. El objetivo es garantizar un funcionamiento estable en la memoria RAM a velocidades de bus de 100 MHz.
PC-133 DRAM: Muy parecida a la anterior y de grandes exigencias técnicas para garantizar que el módulo de memoria que la cumpla funcione correctamente a las nuevas velocidades de bus de 133 MHz que se han incorporado a los últimos Pentium III.
DRDRAM (Direct Rambus DRAM): Es un tipo de memoria de 64 bits que alcanza ráfagas de 2 ns, picos de varios Gbytes/sg y funcionan a velocidades de hasta 800 MHz. Es el complemento ideal para las tarjetas gráficas AGP, evitando los cuellos de botella entre la tarjeta gráfica y la memoria principal durante el acceso directo a memoria para el manejo de las texturas gráficas.
DDR SDRAM (Double Data Rate SDRAM o SDRAM II): Un tipo de memoria SDRAM mejorada que podía alcanzar velocidades de hasta 200 MHz. Cuenta con mecanismos para duplicar las prestaciones obtenidas a la velocidad del reloj del sistema. Fue soportada por ciertos chipset Socket 7, pero al no ser apoyada por Intel no está demasiado extendida.
ESDRAM (Enhanced SDRAM): Incluye una pequeña memoria estática en el interior del chip SDRAM. Con ello, las peticiones de ciertos accesos pueden ser resueltas por esta rápida memoria, aumentando las prestaciones. Se basa en un principio muy similar al de la memoria caché utilizada en los procesadores.
SLDRAM (SyncLink DRAM): Se basa, al igual que la DRDRAM, en un protocolo propietario, que separa las líneas CAS, RAS y de datos. Los tiempos de acceso no dependen de la sincronización de múltiples líneas, por lo que este tipo de memoria promete velocidades superiores a los 800 MHz, ya que además puede operar al doble de velocidad del reloj del sistema.
Memoria SRAM
Es la abreviatura de Static Random Access Memory y es la alternativa a la DRAM. No precisa de tanta electricidad como la anterior para su refresco y movimiento de las direcciones de memoria, por lo que funciona más rápida, aunque tiene un elevado precio. Hay de tres tipos:
Async SRAM: La memoria caché de los antiguos 386, 486 y primeros Pentium, asíncrona y con velocidades entre 20 y 12 ns.
Sync SRAM: Es la generación siguiente, capaz de sincronizarse con el procesador y con una velocidad entre 12 y 8,5 ns.
Pipelined SRAM: Se sincroniza también con el procesador, pero tarda en cargar los datos más que la anterior, aunque una vez cargados accede a ellos con más rapidez. Opera a velocidades entre 8 y 4,5 ns.
Memoria Tag RAM
este tipo de memoria almacena las direcciones de memoria de cada uno de los datos de la DRAM almacenados en la memoria caché del sistema. Así, si el procesador requiere un dato y encuentra su dirección en la Tag RAM, va a buscarlo inmediatamente a la caché, lo que agiliza el proceso.
Fuente:

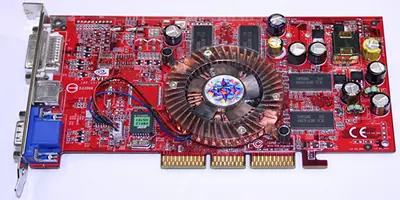

Tarjeta Grafica o Placa de video
De manera resumida, es el componente informático que transmite al monitor la información gráfica que debe presentar en la pantalla.en este artículo analizaremos la evolución de las tarjetas gráficas, así como sus caraterísticas principales y unos consejos apra elegir la tarjeta que mas se adapte a nuestras necesidades.
¿Que es la tarjeta gráfica?
De manera resumida, es el componente informático que transmite al monitor la información gráfica que debe presentar en la pantalla. Con algo más de detalle, realiza dos operaciones:
* Interpreta los datos que le llegan del procesador, ordenándolos y calculando el valor de cada píxel lo almacena en la memoria de video para poder presentarlos en la pantalla.
* Desde la memoria de video, coge la salida de datos digitales resultante del proceso anterior y la transforma en una señal analógica que pueda entender el monitor.
Estos dos procesos suelen ser realizados por uno o más chips: el microprocesador gráfico (el cerebro de la tarjeta gráfica) y el conversor analógico-digital o RAMDAC, aunque en ocasiones existen chips accesorios para otras funciones o bien se realizan todas por un único chip.
Pequeña historia de las tarjetas de vídeo
En el principio, los ordenadores eran ciegos; todas las entradas y salidas de datos se realizaban mediante tarjetas de datos perforadas, o mediante el teclado y primitivas impresoras. Un buen día, alguien pensó que era mucho más cómodo acoplar una especie de televisor al ordenador para observar la evolución del proceso y los datos, y surgieron los monitores, que debían recibir su información de cierto hardware especializado: la tarjeta de vídeo.
MDA
En los primeros ordenadores, las primeras tarjetas de vídeo presentaban sólo texto monocromo, generalmente en un tono ámbar o verde fosforito que dejaba los ojos hechos polvo en cuestión de minutos. De ahí que se las denominase MDA, Monochrome Display Adapter.
CGA
Luego, con la llegada de los primeros PCS, surgió una tarjeta de vídeo capaz de presentar gráficos: la CGA (Computer Graphics Array, dispositivo gráfico para ordenadores). Tan apasionante invento era capaz de presentar gráficos de varias maneras:
CGA
Resolución (horizontal x vertical) - Colores
320x200 ----------------------------------- 4
640x200------------------------------------ 2 (monocromo)
Lo cual, aunque parezca increíble, resultó toda una revolución. Aparecieron multitud de juegos que aprovechaban al máximo tan exiguas posibilidades, además de programas más serios, y los gráficos se instalaron para siempre en el PC.
Hércules
Se trataba ésta de una tarjeta gráfica de corte profundamente profesional. Su ventaja, poder trabajar con gráficos a 720x348 puntos de resolución, algo alucinante para la época; su desventaja, que no ofrecía color. Es por esta carencia por la que no se extendió más.
EGA
Otro invento exitoso de IBM. Una tarjeta capaz de presentar gráficos con estas características:
EGA
Resolución (horizontal x vertical) - Colores
320x200 - --------------------------------- 16
640x200 ----------------------------------- 16
640x350 ----------------------------------- 16
Estas cifras hacían ya posible que los entornos gráficos se extendieran al mundo PC (los Apple llevaban años con ello), y de esta forma pudo surgir el entorno Windows y otros muchos.
VGA
El estándar, la pantalla de uso obligado desde hace ya 10 años. Tiene multitud de modos de vídeo posibles, aunque el más común es el de 640x480 puntos con 256 colores, conocido generalmente como "VGA estándar" o "resolución VGA".
SVGA, XGA y superiores
El éxito del VGA llevó a numerosas empresas a crear sus propias ampliaciones del mismo, siempre centrándose en aumentar la resolución y/o el número de colores disponibles. Entre ellos estaban:
Modo de vídeo
Máxima resolución y máximo número de colores
SVGA -800x600 y 256 colores
XGA -1024x768 y 65.536 colores
IBM 8514/A - 1024x768 y 256 colores (no admite 800x600)
De cualquier manera, la frontera entre unos estándares y otros es sumamente confusa, puesto que la mayoría de las tarjetas son compatibles con más de un estándar, o con algunos de sus modos. Además, algunas tarjetas ofrecen modos adicionales al añadir más memoria de vídeo.
La resolución y el número de colores
En el contexto que nos ocupa, la resolución es el número de puntos que es capaz de presentar por pantalla una tarjeta de vídeo, tanto en horizontal como en vertical. Así, "800x600" significa que la imagen está formada por 600 rectas horizontales de 800 puntos cada una. Para que nos hagamos una idea, un televisor de cualquier tamaño tiene una resolución equivalente de 800x625 puntos.
En cuanto al número de colores, son los que la tarjeta puede presentar a la vez por pantalla. Así, aunque las tarjetas EGA sólo representan 16 colores a la vez, los eligen de una paleta de 64 colores.
La combinación de estos dos parámetros se denomina modo de vídeo; están estrechamente relacionados: a mayor resolución, menor número de coloresrepresentables, y a la inversa. En tarjetas modernas (SVGA y superiores), lo que las une es la cantidad de memoria de vídeo (la que está presente en la tarjeta, no la memoria general o RAM).
Cabe destacar que elmodo de vídeo elegido debe ser soportado por el monitor, ya que si no éste podría dañarse gravemente.Por otra parte, los modos de resolución para gráficos en 3D (fundamente juegos) suelen necesitar bastante más memoria, en general unas 3 veces más.
La velocidad de refresco
El refresco, es el número de veces que se dibuja la pantalla por segundo (como los fotogramas del cine); evidentemente, cuanto mayor sea, menos se nos cansará la vista y trabajaremos más cómodos y con menos problemas visuales.
Se mide en hertzios (Hz/segundo), por lo que por ejemplo, 70 Hz significa que la pantalla se dibuja 70 veces por segundo. Para trabajar cómodamente necesitaremos esos 70 Hz. Para trabajar ergonómicamente, con el mínimo de fatiga visual, 75-80 Hz o más. El mínimo absoluto son 60 Hz; por debajo de esta cifra los ojos sufren muchísimo, y unos minutos bastan para empezar a sentir escozor o incluso un pequeño dolor de cabeza.
Antiguamente se usaba una técnica denominada entrelazado, que consiste en que la pantalla se dibuja en dos pasadas, primero las líneas impares y luego las pares, por lo que 70 Hz entrelazados equivale a poco más de 35 sin entrelazar, lo que cansa la vista sobremanera. Afortunadamente, actualmente la técnica está en desuso, pero en los monitores antiguos era práctica común.
El microprocesador puede ser muy potente y avanzado, tanto o más que el propio micro del ordenador, incluso los hay con arquitecturas de 256 bits, el cuádruple que los Pentium.
El motivo de tanto entrelazado y no entrelazado es que construir monitores que soporten buenas velocidades de refresco a alta resolución es bastante caro, por lo que la tarjeta de vídeo empleaba estos “trucos” para ahorrar a costa de la vista del usuario. Sin embargo, tampoco todas las tarjetas de vídeo pueden ofrecer cualquier velocidad de refresco. Esto depende de dos parámetros:
* La velocidad del RAMDAC, el conversor analógico digital. Se mide en MHz, y debe ser lo mayor posible, preferiblemente superior a 200 MHz.
* La velocidad de la memoria de vídeo, preferiblemente de algún tipo avanzado como WRAM, SGRAM o SDRAM.
Memoria de vídeo
Como hemos dicho, su tamaño influye en los posibles modos de vídeo (cuanta más exista, más opciones tendremos); además, su tipo determina si conseguiremos buenas velocidades de refresco de pantalla o no. Los tipos más comunes son:
* DRAM: en las tarjetas más antiguas, ya descatalogadas. Malas características; refrescos máximos entorno a 60 Hz.
* EDO: o "EDO DRAM". Hasta hace poco estándar en tarjetas de calidad media-baja. Muy variables refrescos dependiendo de la velocidad de la EDO, entre 40 ns las peores y 25 ns las mejores.
* VRAM y WRAM: bastante buenas, aunque en desuso; en tarjetas de calidad, muy buenas características.
* MDRAM: un tipo de memoria no muy común, pero de alta calidad.
* SDRAM y SGRAM: actualmente utilizadas mayoritariamente, muy buenas prestaciones. La SGRAM es SDRAM especialmente adaptada para uso gráfico, en teoría incluso un poco más rápida.
* DDR y GDDR: podrían englobarse en la categoría anterior, muy usadas en la actualidad en tarjetas de gama media-alta, permiten altas velocidades de refresco y gran capacidad para el tratamiento de imágenes en 3D ya que permite resoluciones de hasta 2048x1536.

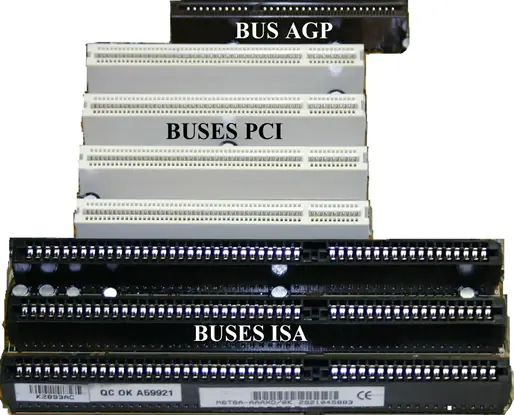

Conexiones al PC: PCI, AGP...
La tarjeta gráfica, como añadido que es al PC, se conecta a éste mediante un slot o ranura de expansión. Muchos tipos de ranuras de expansión se han creado precisamente para satisfacer a la ingente cantidad de información que se transmite cada segundo de la tarjeta gráfica a la placa.
* ISA: el conector original del PC, poco apropiado para uso gráfico; en cuanto llegamos a tarjetas con un cierto grado de aceleración resulta insuficiente. Usado hasta las primeras VGA "aceleradoras gráficas", aquellas que no sólo representan la información sino que aceleran la velocidad del sistema al liberar al microprocesador de parte de la tarea gráfica mediante diversas optimizaciones.
* VESA Local Bus: más que un slot un bus, un conector íntimamente unido al microprocesador, lo que aumenta la velocidad de transmisión de datos. Una solución barata usada en muchas placas 486, de buen rendimiento pero tecnológicamente no muy avanzada.
* PCI: hasta hace poco, este ha sido el estándar de las tarjetas gráficas (y otros múltiples periféricos). Suficientemente veloz para las tarjetas que no precisen una gran aceleración 3D.
* AGP: el estándar para conexión de tarjetas gráficas, tampoco un slot, sino un puerto (algo así como un bus local), pensado únicamente para tarjetas gráficas que transmitan cientos de MB/s de información, típicamente las 3D. Presenta poca ganancia en prestaciones frente a PCI, pero tiene la ventaja de que las tarjetas AGP pueden utilizar memoria del sistema como memoria de vídeo (lo cual, sin embargo, penaliza mucho el rendimiento).Tiene varias subcategorías de BUS que influyen en su velocidad, el AGP 1x, 2x, 4x y el 8x.
* PCI EXPRESS: PCI Express es una nueva arquitectura de bus cuyo ancho de banda es 3.5 veces superior a AGP8X y PCI en el PC y da como resultado una velocidad superior a 4GB por segundo en las trasferencias de datos en ambas direcciones, lo que la convierte en lo mas recomendable a la hora de adquirir una tarjeta gráfica.
En cualquier caso, el conector sólo puede limitar la velocidad de una tarjeta, no la eleva, lo que explica que algunas tarjetas PCI sean muchísimo más rápidas que otras AGP más baratas o peor fabricadas.
Adecuación al uso del ordenador
Evidentemente, no es lo mismo elegir una tarjeta gráfica para trabajar en Word en un monitor de 15" que para hacer CAD en uno de 21", siempre haciendo referencia al monitor con el que vamos a trabajar, porque una tarjeta muy buena no puede demostrarlo en un mal monitor, ni a la inversa.
Las indicaciones siguientes son genéricas:
* Ofimática: tarjetas en formato PCI o AGP, con microprocesadores buenos en 2D, sin necesidades 3D específicas; capaces de 1024x768; con unos 2 ó 4 MB; y con buenos refrescos, entorno a 70 u 80 Hz.
* Imágenes y CAD en 2D: con chips de 64 ó 128 bits, memorias ultrarrápidas, capaces de llegar a 1600x1200 puntos a 70 Hz o más, con 4 MB o más.
* Juegos y CAD en 3D: con micros especiales para 3D, con mucha memoria (entre 64 y 256 MB), generalmente de marca y preferiblemente AGP o PCI Express.
En general, actualmente el tema radica en saber si se necesita o no soporte 3D; la aceleración 2D, es decir, la de Windows, ofimática, Internet, etc., hace mucho que está más que conseguida; casi todas las tarjetas dan cifras espectaculares y casi indistinguibles en cualquier test 2D.
Fuente:
Mother Board
A continuación se van a describir los elementos de la placa; para verlos en su ubicación original, pulse en "Generalidades y foto esquemática" en el Índice. Para varios apartados existe información adicional, en cuyo caso se indica junto al epígrafe correspondiente.
Zócalo del microprocesador
Es el lugar donde se inserta el "cerebro" del ordenador. Durante más de 10 años ha consistido en un rectángulo o cuadrado donde el "micro", una pastilla de plástico negro con patitas, se introducía con mayor o menor facilidad; recientemente, la aparición de los Pentium II ha cambiado un poco este panorama.
Veamos en detalle los tipos más comunes de zócalo, o socket, como dicen los anglosajones:
bullet PGA: son el modelo clásico, usado en el 386 y el 486; consiste en un cuadrado de conectores en forma de agujero donde se insertan las patitas del chip por pura presión. Según el chip,
tiene más o menos agujeritos. Zócalo ZIF Socket 7
bullet ZIF: Zero Insertion Force (socket), es decir, zócalo de fuerza de inserción nula. El gran avance que relajó la vida de los manazas aficionados a la ampliación de ordenadores. Eléctricamente es como un PGA, aunque gracias a un sistema mecánico permite introducir el micro sin necesidad de fuerza alguna, con lo que el peligro de cargarnos el chip por romperle una patita desaparece.
Apareció en la época del 486 y sus distintas versiones (sockets 3, 5 y 7, principalmente) se han utilizado hasta que apareció el Pentium II. Actualmente se fabrican dos tipos de zócalos ZIF:
bullet Socket 7 "Super 7": variante del Socket 7 que se caracteriza por poder usar velocidades de bus de hasta 100 MHz, es el que utilizan los micros AMD K6-2.
bullet Socket 370 o PGA370: físicamente similar al anterior, pero incompatible con él por utilizar un bus distinto, es el que incorporan los micros Intel Celeron Mendocino de última generación.
bullet Slot 1: la manzana de la discordia, o cómo quedarse el mercado convertiendo una arquitectura abierta en un diseño propietario. Es un invento de Intel para enchufar los Pentium II, o más bien para desenchufar a su competencia, AMD y Cyrix.
Físicamente, no se parece a nada de lo anterior. En vez de un rectángulo con agujeritos para las patitas del chip, es un slot, una especie de conector alargado como los ISA o PCI; técnicamente, y por mucho que diga Intel, no tiene muchas ventajas frente a los ZIF o PGA (e incluso puede que al estar los conectores en forma de "peine" den lugar a más interferencias), aunque tiene una irreprochable: es 100% Intel, TM, Copyrighted, propietario.
Lo que es más, no piensan licenciarlo a nadie, en una claro intento de convertirse en la única empresa que controla la arquitectura PC (léase monopolio). En fin, esperemos por el bien de nuestros bolsillos que nunca lo consigan; sería tan absurdo como tener un aparato electrónico muy bueno y no poder usarlo porque el enchufe es redondo en vez de cuadrado.
Y eso que la verdad es que el Pentium II es todo un invento, pero el Slot 1 no lo es; es un truquito sumamente desagradable... ¡Parece una idea de Bill Gates!
bullet Slot A: la respuesta de AMD al Slot 1; físicamente ambos "slots" son idénticos, pero lógica y eléctricamente son totalmente incompatibles por los motivos indicados antes. Utilizado únicamente por el AMD K7 Athlon.
bullet Otros: en ocasiones, no existe zócalo en absoluto, sino que el chip está soldado a la placa, en cuyo caso a veces resulta hasta difícil de reconocer. Es el caso de muchos 8086, 286 y 386SX.
O bien se trata de chips antiguos (esos 8086 o 286), que tienen forma rectangular alargada (parecida a la del chip de BIOS) y patitas planas en vez de redondas; en este caso, el zócalo es asimismo rectangular, del modelo que se usa para multitud de chips electrónicos de todo tipo.
Bien, ya es bastante sobre este tema; si quiere profundizar, pruebe a pinchar en alguno de estos enlaces:
bullet Sustituir el microprocesador
bullet Qué es... el microprocesador?
Ranuras de memoria
La siguiente información es tan sólo un resumen; para ver la página dedicada en exclusiva a este elemento, pulse aquí.
Son los conectores de la memoria principal del ordenador, la RAM.
Antiguamente, los chips de RAM se colocaban uno a uno sobre la placa, de la forma en que aún se hace en las tarjetas de vídeo, lo cual no era una buena idea debido al número de chips que podía llegar a ser necesario y a la delicadeza de los mismos; por ello, se agruparon varios chips de memoria soldados a una plaquita, dando lugar a lo que se conoce como módulo.
Estos módulos han ido variando en tamaño, capacidad y forma de conectarse; al comienzo los había que se conectaban a la placa mediante unas patitas muy delicadas, lo cual se desechó del todo hacia la época del 386 por los llamados módulos SIMM, que tienen los conectores sobre el borde del módulo.
Los SIMMs originales tenían 30 conectores, esto es, 30 contactos, y medían unos 8,5 cm. Hacia finales de la época del 486 aparecieron los de 72 contactos, más largos: unos 10,5 cm. Este proceso ha seguido hasta desembocar en los módulos DIMM, de 168 contactos y 13 cm.
Chipset de control
La siguiente información es tan sólo un resumen; para ver la página dedicada en exclusiva a este elemento, pulse aquí.
El "chipset" es el conjunto (set) de chips que se encargan de controlar determinadas funciones del ordenador, como la forma en que interacciona el microprocesador con la memoria o la caché, o el control de puertos PCI, AGP, USB...
Antiguamente estas funciones eran relativamente sencillas de realizar, por lo que el chipset era el último elemento al que se concedía importancia a la hora de comprar una placa base, si es que alguien se molestaba siquiera en informarse sobre la naturaleza del mismo. Sin embargo, la llegada de micros más complejos como los Pentium o los K6, además de nuevas tecnologías en memorias y caché, le ha hecho cobrar protagonismo, en ocasiones incluso exagerado.
Debido a lo anterior, se puede decir que el chipset de un 486 o inferior no es de mayor importancia (dentro de un límite razonable), por lo que vamos a tratar sólo de los chipsets para Pentium y superior:
chipsets de Intel para Pentium ("Tritones": son muy conocidos, pero a decir verdad más por el márketing que ha recibido su nombre comercial genérico (Tritón) que por sus capacidades, aunque éstas son destacables.
bullet 430 FX: el Tritón clásico. Un chipset bastante apropiado para los Pentium "normales" (no MMX) con memorias tipo EDO. Hoy en día desfasado y descatalogado.
bullet 430 HX: el Tritón II, la opción profesional del anterior. Mucho más rápido y con soporte para placas duales (con 2 Pentium). Algo anticuado pero muy bueno.
bullet 430 VX: ¿el Tritón III? Más bien el 2.5; algo más lento que el HX, pero con soporte para memoria SDRAM. Se puede decir que es la revisión del FX, o bien que se sacó para que la gente no se asustara del precio del HX...
bullet 430 TX: el último Tritón. Soporte MMX, SDRAM, UltraDMA... Sin embargo, carece de AGP y de bus a 100 MHz, por lo que ha quedado algo desfasado. Un problema: si se le pone más de 64 MB de RAM, la caché deja de actuar; aunque más de 64 MB es mucha RAM.
bullet chipsets de VIA para Pentium ("Apollos": unos chipsets bastante buenos, se caracterizan por tener soporte para casi todo lo imaginable (memorias SDRAM o BEDO, UltraDMA, USB...); su pelea está en la gama del HX o TX, aunque suelen ser algo más lentos que éstos con micros Intel (y es que el Pentium lo inventó Intel, y tenía que notarse...)
Lo bueno de las placas con chipsets VIA es que su calidad suele ser intermedia-alta, mientras que en placas con chipsets Intel hay un abanico muy amplio entre placas muy buenas y otras francamente malas. Además, y al contrario que Intel, siguen con el campo de placas socket 7 (las de tipo Pentium y Pentium MMX), por lo que ofrecen soluciones mucho más avanzadas que el TX (con AGP y bus a 100 MHz, por ejemplo).
bullet chipsets de SiS, ALI, VLSI y ETEQ para Pentium: como los anteriores, sus capacidades son avanzadas, aunque su velocidad sea en ocasiones algo más reducida si los usamos con micros Intel.
Su principal baza, al igual que en los VIA, está en el soporte de características avanzadas de chips no Intel "compatibles Pentium" (y a veces mejores), como son el AMD K6, el K6-2 o el Cyrix-IBM 6x86MX (M2); si su opción está en uno de estos micros o quiere usar tarjetas AGP, su placa ideal es muy probable que no se llame "Intel inside".
bullet chipsets de Intel para Pentium II: a decir verdad, aún sin competencia seria, lo que no es de extrañar teniendo el Pentium II sólo un añito... y siendo de Intel.
bullet 440 FX: un chipset fabricado para el extinto Pentium Pro, liquidado en favor del Pentium II (que es un Pro revisado, algo más barato y con el mágico "MMX".
Para un Pentium Pro, bueno; para un Pentium II y los avances actuales (memorias, AGP...), muy malo.
bullet 440 LX: el primer y muy eficiente chipset para Pentium II. Lo tiene casi todo, excepto bus a 100 MHz, lo que hace que no admita micros a más de 333 MHz.
bullet 440 BX: la última novedad de Intel. Con bus de 100 MHz, es el tope de la gama.
bullet 440 EX: un chipset basado en el LX pero de características recortadas. Muy malo, sólo válido para Celeron.
bullet 440 ZX: un chipset basado en el BX pero de características recortadas, como el EX. De nuevo, sólo válido para Celeron.
bullet otras marcas para Pentium II: VIA Apollo Pro y ALI Aladdin Pro. Chipsets muy completos, con soporte incluso para bus a 100 MHz, pero que tienen su mayor problema en convencer a los fabricantes y al público de no usar los chipsets de Intel, que han estado en solitario durante todo un año.
Para encontrar todavía más información, pinche aquí:
bullet Qué es... el microprocesador?
bullet Qué es... el chipset?
La BIOS
La siguiente información es tan sólo un resumen; para ver la página dedicada en exclusiva a este elemento, pulse aquí.
La BIOS realmente no es sino un programa que se encarga de dar soporte para manejar ciertos dispositivos denominados de entrada-salida (Input-Output). Físicamente se localiza en un chip que suele tener forma rectangular, como el de la imagen.
Además, la BIOS conserva ciertos parámetros como el tipo de disco duro, la fecha y hora del sistema, etc., los cuales guarda en una memoria del tipo CMOS, de muy bajo consumo y que es mantenida con una pila cuando el ordenador está desconectado.
Las BIOS pueden actualizarse bien mediante la extracción y sustitución del chip (método muy delicado) o bien mediante software, aunque sólo en el caso de las llamadas Flash-BIOS.
Fuente:
Bueno eso Fue todo Perdon si me faltaron algunas cositas comenten xD
