Hola Taringueros!!!!!, bienvenidos a mi post . Aca les dejare una pequeña guia sobre como utilizar el Tester, en este caso el zr160.

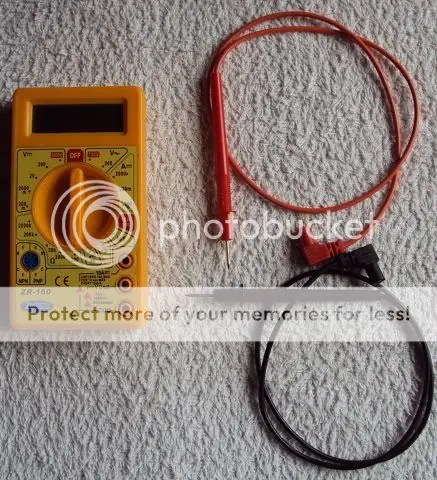

Bueno, aca les dejo la imagen de la caja para que vean cual utilizaremos...
Ignoren las lineas negras xD
Fuente de Enérgia

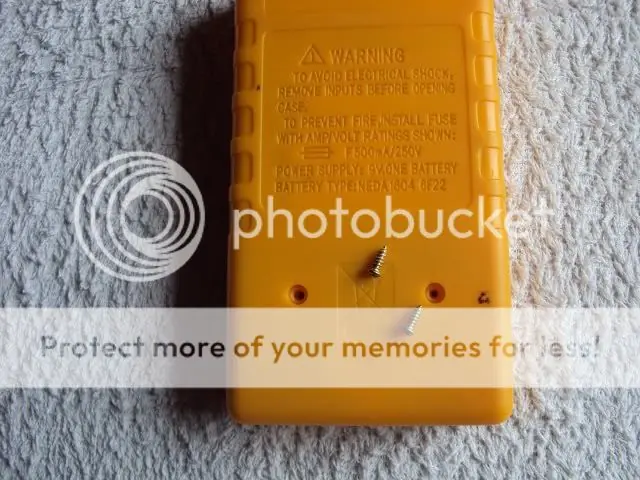

Abrimos cuidadosamente el Tester.

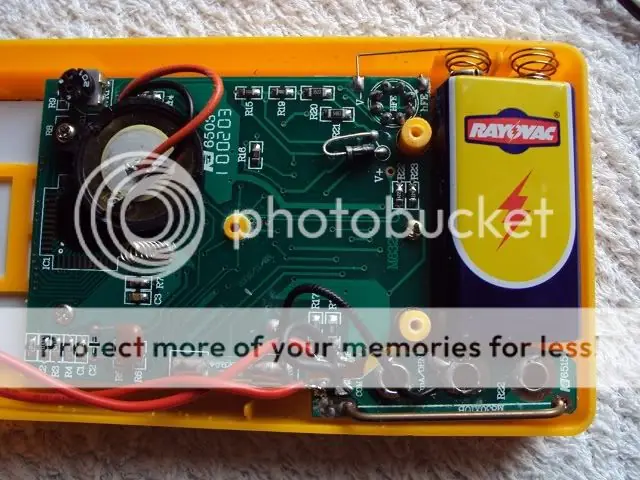

Insertamos la Bateria de 9V, recomiendo que sea de buena marca para una mejor fúncion.
Una vez colocada la Bateria, procedemos a conectar el tester.

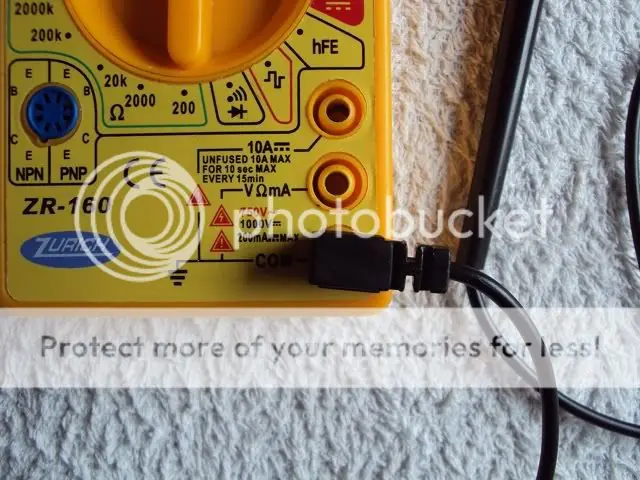

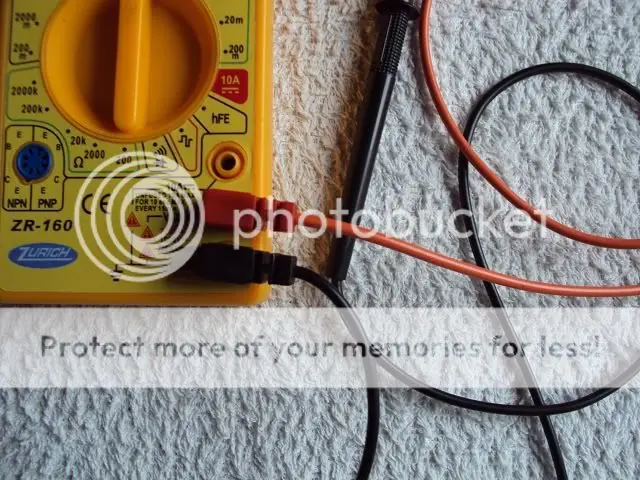

Colocamos el cable negro (Negativo -) en la ficha que dice COM.
Despues, conectamos el cable rojo (Positivo+) en la ficha que dice VmA
Una vez conectado, tenemos el tester listo para ser usado. Empezemos a usar sus funciones a continuacion.
Colocamos la perilla del tester en la posicion de Corriente Continua (V---)
En este caso, colocamos la perilla en 20 Voltios, ya que mediremos una pila,
De mi control remoto xD
Colocamos el Cable Negro (-) en la parte negativa de la pila, y el cable Rojo (+) en la parte positiva de la pila.

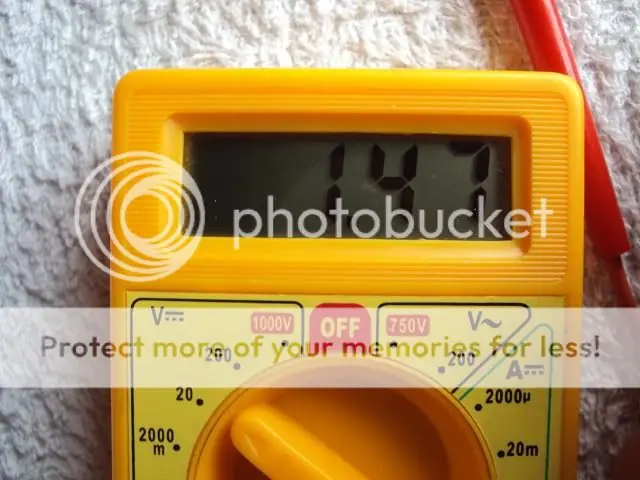

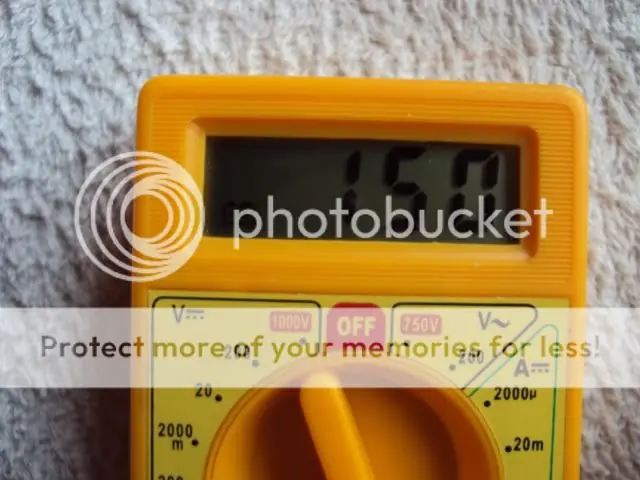

En la pantalla nos marcara la corriente que contiene la fuente que estamos midiendo, en este caso, una pila (1.5 V).

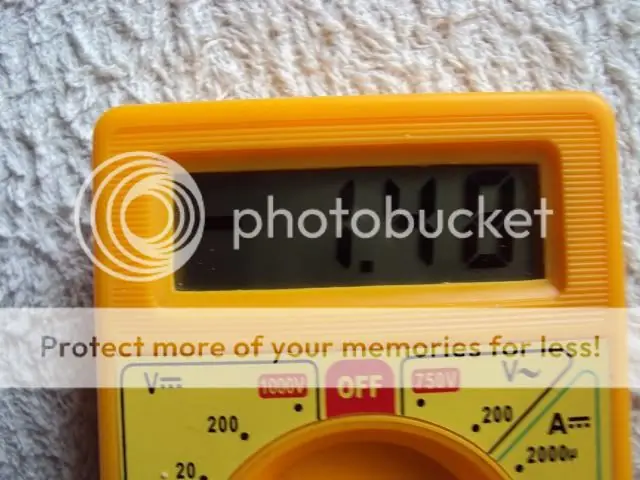

Si aparece un guion negativo como en esta foto en la parte izquierda de la pantalla del tester, es porque conectamos en los polos opuestos los cables.

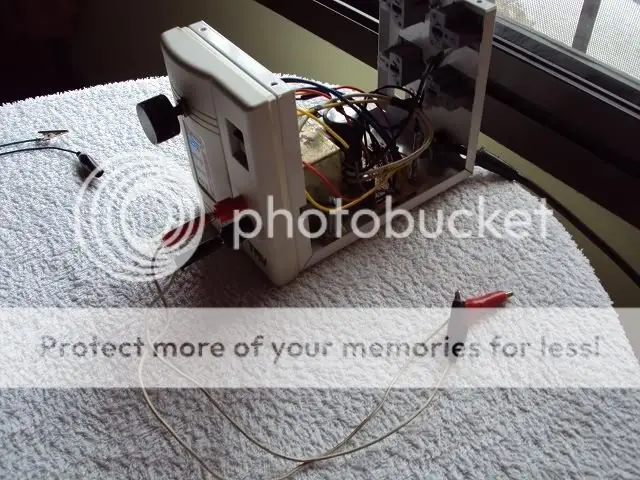

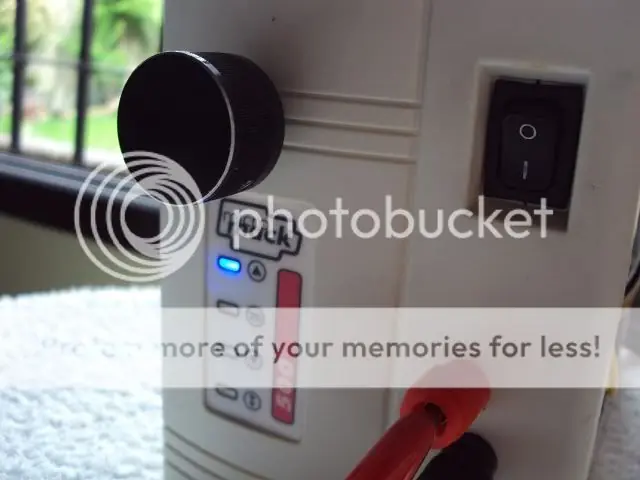

Tambien podemos medir la corriente de una fuente como esta. Recordar que es corriente Continua.
Colocamos los cables en los respectivos polos de la fuente, y con el regulador de la fuente vamos midiendo la corriente que necesitaremos para conectar un aparato y no excedernos del limite.
Ahora pasamos a medir Resistencias. en este caso como la resistencia que medire es grande, lo colocamos en 20K.

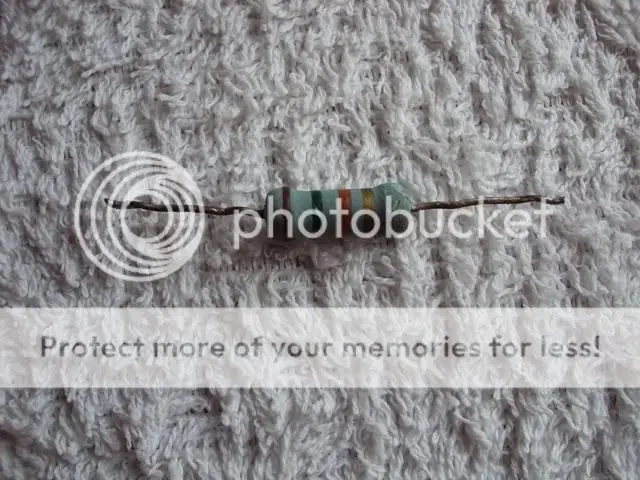

Resistencia que mediremos con el tester.
Colocamos los cables en cada extremo de la resistencia, y a continuacion nos marcara de cuantos ohms es.

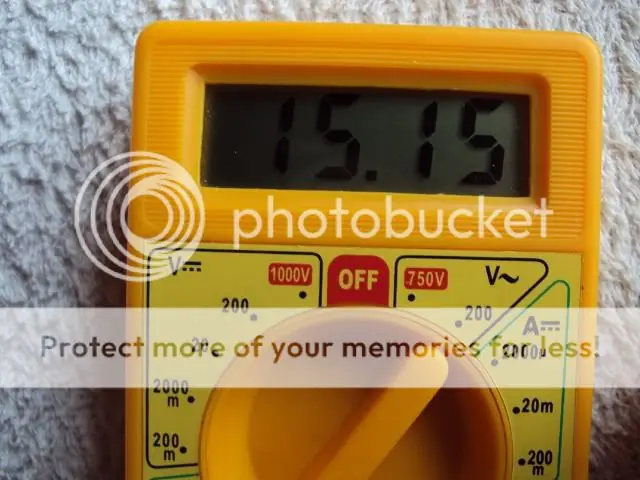

Nos marca que la resistencia que estamos midiendo es de 15.15 ohms.
Ahora pasamos a medir Diodos.

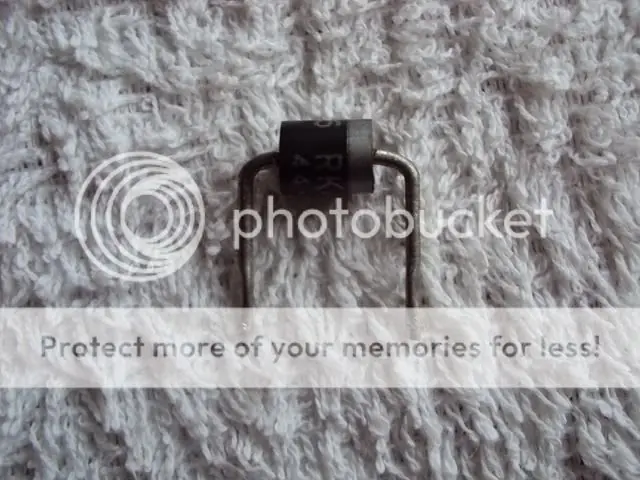

El diodo que utilizaremos.
El extremo gris va con el cable negro, y el otro extremo va con el cable rojo.
Nos marca de cuanto es el diodo.
ATENCION ACA!!
Ahora, usaremos el Amperaje (el amperaje mide cuanta corriente SE GASTA) , para utilizar este amperaje (10A) haremos lo siguiente.
Colocaremos el cable rojo en la parte que dice 10A.

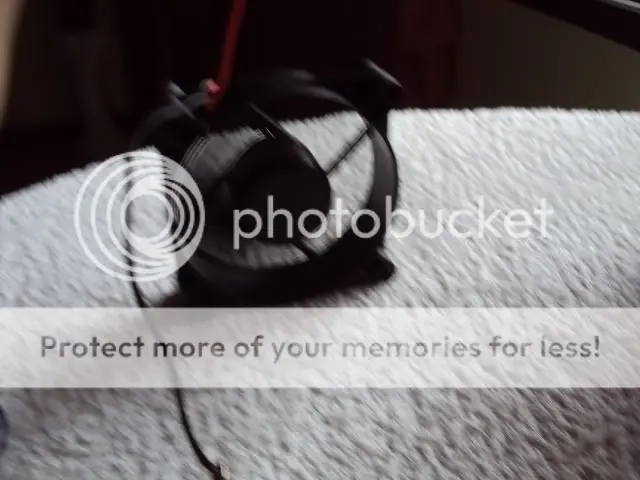

Vamos a utilizar este ventiladorcito de PC.

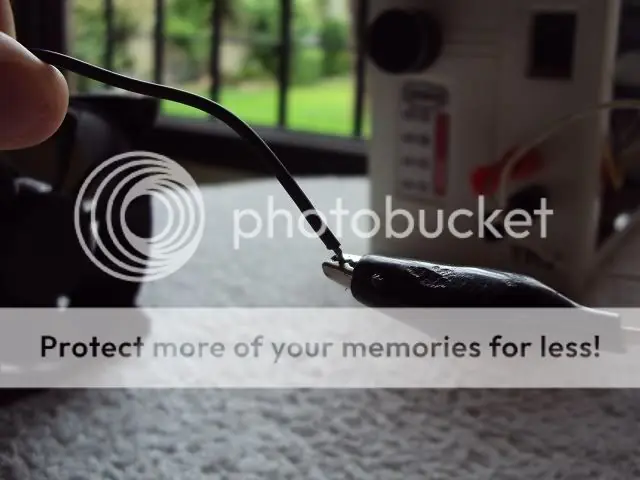

Colocaremos la parte negativa del artefacto a la negativa de la fuente de enérgia (en mi caso la fuente de alimentacion).
Colocaremos el cable positivo de la fuente a la positiva del TESTER.
Colocaremos la parte negativa del tester a la positiva del artefacto.
Enciendo la fuente xD
Y nos marcara cuantos Amperes gasta el artefacto.
ATENCION: SOLO POR 10 SEGUNDOS MAXIMO Y 10 AMPERES MAXIMO.
Recuerden que cuando terminen de usar ese amperaje coloquen el cable rojo en su posicion original.
Este es otro tipo de amperaje, por lo cual no necesita que el cable rojo se mueva a la posicion de 10A.
Ahora, mediremos corriente alterna, osea la red de nuestra casa.
Colocamos los cables en el enchufe MUCHO CUIDADO CON ESTO.
Y nos marcara la corriente, lo normal seria 220V aprox.
El Hfe y y el que se encuentra a su izquierda no los se usar , disculpen pero el resto les servira mucho.
Bueno gente taringuera, eso fue todo!!!!!
Tengan mucho cuidado al utilizarlo no se equivoquen de posicion y no experimenten con corrientes de alta tencion.
Muchas gracias y un saludo para todos!
