Vumetro de 12 LED's
Un vúmetro se incluye a menudo en equipos de audio para mostrar un nivel de señal en unidades de volumen, el dispositivo es a veces también llamado indicador de volumen.
Ideal para conectarlo a la salida de parlantes de un auto estéreo, este circuito permite mirar la "sonoridad" del audio reflejada en 12 LED's que pueden ser o no de diferentes colores.
![2 Vumetros 12 leds [Circuitos Electonica]](https://storage.posteamelo.com/assets-adonis/assets/2017/04/10/circuito-bb-2zOh-ebU.gif "2 Vumetros 12 leds [Circuitos Electonica]")

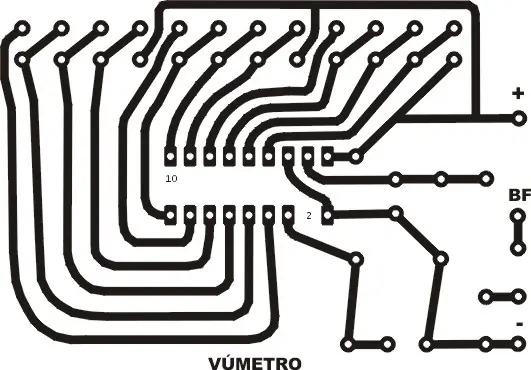

El circuito funciona en torno a un UAA180, que es un integrado diseñado para estas aplicaciones. Se alimenta con 12V que pueden ser obtenidos de la batería del auto. El potenciómetro ajusta la sensibilidad. La entrada se conecta al parlante actual del estéreo. Abajo se observa la placa de circuito impreso del lado de las pistas.
Circuito para el vumetro del video( es diferente al circuito anterior pero el funcionamiento es el mismo)
Pablin.com.ar
