Hola a todos.
Acá les presento un nuevo proyecto.
por solo 350 pesos o 85 dolares, sin la mano de obra y sin contar lo que recicle
Ya que me tome el trabajo de hacerme la refrigeración liquida, porque no un gabinete, aparte el que tenia era chico y quería algo mas original .
Salio esto:
Espero les guste
El acrílico es de 3 mm, y es media plancha (1.20 x 1.23 mts.)
El angulo es de 1/8 por 1 pulgada (1 barra de 6 metros)
Una cara del cubo es desmontable para tener un acceso cómodo y para colocar el ultimo acrílico
El gabinete no va apoyado sobre una cara, la idea es que apoye sobre el vértice. mas o menos asi

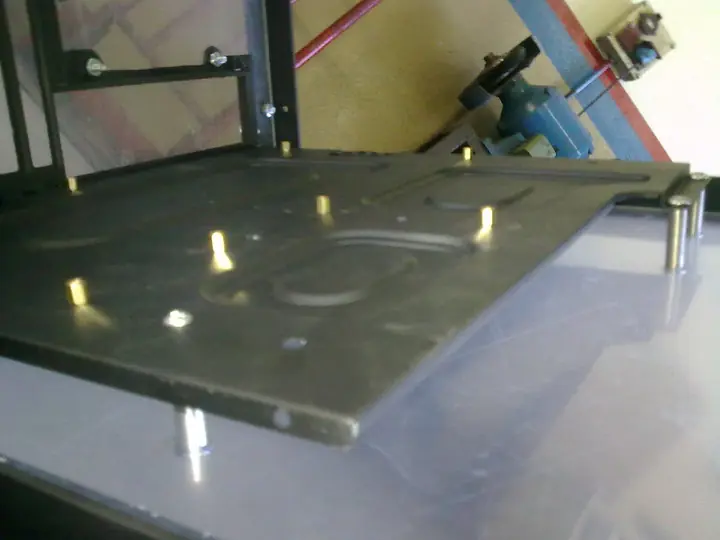

La placa madre va colocada con el encastre del gabinete sentey que tenia antes
Ahora me tope con un problema que la solución me dio un poco de dolor de cabeza hasta que llegue a algo que conformo, y la idea fue una abertura, como una tapa, la cual al abrirce dejaría la lectora de CD en posición horizontal, ya que todo lo demás esta inclinado, la tapa obviamente es el símbolo de biohazard que esta posteado anteriormente.
y queda algo asi:
Biohazard
Debajo de la tapa va a ir la lectora de CDS, a la cual también le colocaría la lectora de tarjetas de memoria.
Pero estudiando el tema me di cuenta que la lectora de memorias no me iva a dejar lugar para la placa de video ati 5870 que tengo pensado ponerle
Creación de las patas del gabinete.
La pulida costo varias horas, pero el resultado fue gratificante.
Asi quedara apoyado
Construcción del Biohazard
repito esto del post anterior por que esta incluido en este gabinete.
El tema es asi:
Para que el símbolo se ilumine de forma pareja utilice dos planchas.
Asi la luz de los leds se reparte de forma uniforme.
Quedando de esta manera:
Para su construcción utilice un molde impreso, una caladora y limas pequeñas
Acá tenemos el un led de prueba para ver el efecto
entonces nesecitamos:
Un aro de acero con 6 agujeros
un fondo que sujeta las dos planchas del símbolo mas una tapa mas de acrílico, en donde también van colocados los leds azules
La única reforma que tiene para ser puesta en este nuevo gabinete es el diámetro de la tapa mas grande para que cumpla su función
Sigamos con los componentes
Colocación del anclaje de la placa madre y la fuente de alimentación.
Resumido con imágenes

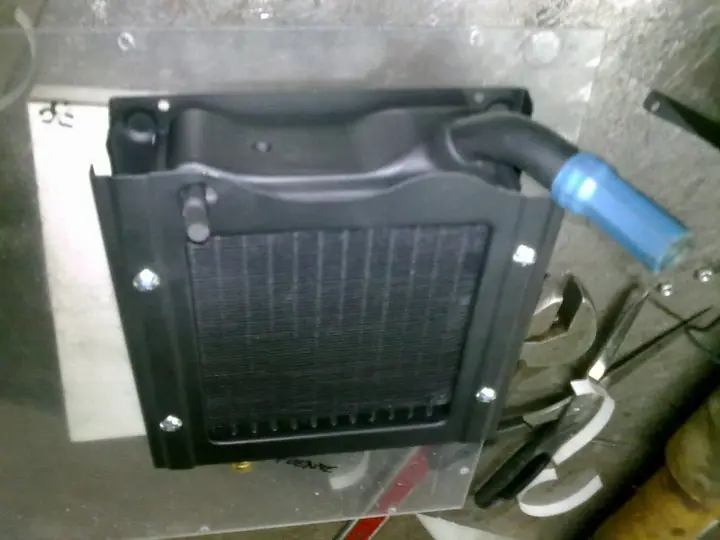

El Famoso radiador de Renault 4 L que tanta alegría me dio en cuestión de costo/rendimiento (calidad no tanto jajaja )
Le daremos un toque de terminación para que quede mas presentable
El radiador tiene doble tuerca:
Una para afirmar las tapas y otra para anclarlo al acrílico, asi lo podremos sacar fácil para purgarlo.
Las tapas de presentación tienen un fuelle o junta entre si, como asi también la cara que apoya en el cubo
Un cooler para afuera (solo para casos extremos de mucho calor), no creo que sea necesario
Y un cooler que va fijo adentro
La toma de aire es para que la fuente, que saca aire de arriba, lo tome del exterior
Tenemos el soporte para los rígidos.
Acá me quedare un tiempo para aclarar un tema que varios me van a criticar.
Yo se que los discos deben ir horizontal o vertical, pero no vi en ningún lado que a alguien se le rompa por tenerlo inclinado, vi que gente que lo tuvo asi, no le a pasado nada.
Yo los tengo súper inclinados sobre una arista como el cubo andando y sin problemas (hasta ahora )
Vallamos a la colocación de los usb y la salida de audio/mic
Acá va el frente Thermaltake MEDIA LAB
Frente Thermaltake MEDIA LAB y los usb con salida de audio y mic

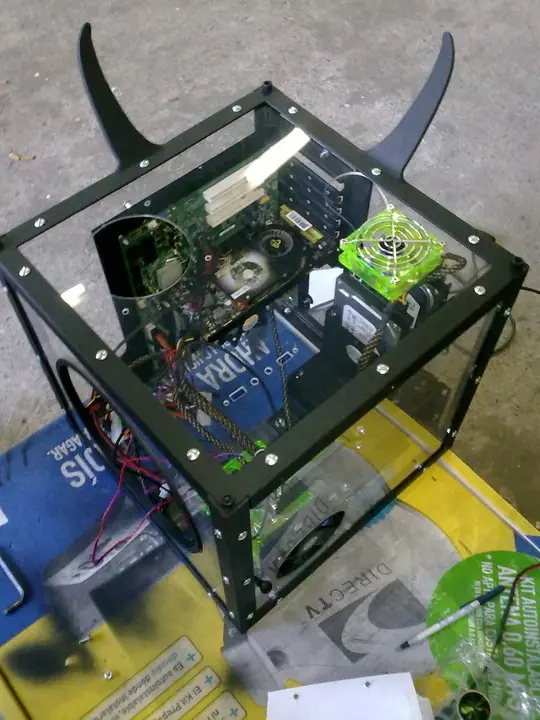

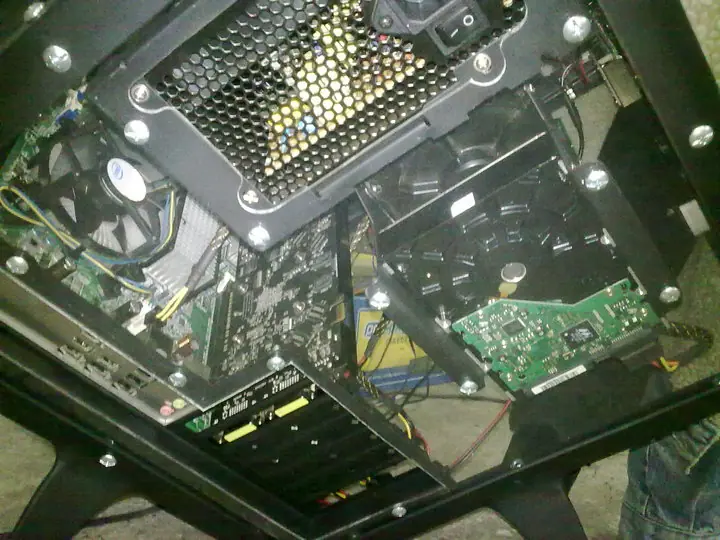

El armado:
Lleva 136 tornillos en total
La colocación del biohazard
ya casi todo listo, y diga casi porque faltaría la colocación de la refrigeración liquida.
Tengo pedida la bomba Swift Tech MCP655 12v Pump .
Aparte la placa de video que esta en espera, pero en cuanto llegue la bombita lo armo.

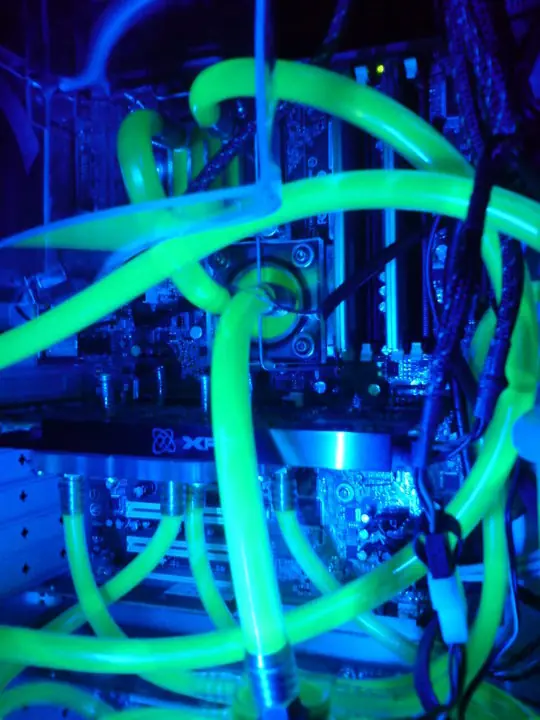

Les dejo una foto de como estaba armada antes
Desde ya gracias a todos por estar.
Pablo Carobisani.
