hola hare este tutorial para quienes quieran o piensen pintar su xbox 360 les dare algunos consejos a la hora de pintar y desmontar su consola
MATERIAL:
♦pinturas acrilicas en aerosol (1 o 2 latas del color preferido si vas pintar todo el xbox de un solo color recomiendo comprarte 2 latas pero si quieres pintar de 2 colores el xbox comprate 1 lata de un color y otra lata de otro color)
♦cinta de pintor (especial para pintar ya que no deja pegamento en la superficie cuando la retiras)
♦navaja para afeitar (cuidado muy filosa sirve para hacer los recortes de la cinta de pintor para cubrir lo que no quieres pintar)
♦para la consola xbox 360 necesitaremos-
1._Destornillador torx 10
2._Destornillador torx 8
3._Destornillador plano pequeño o unas pinzas pequeñas o un sacacejas u algo que sea pequeño y quepa por los orificios
♦Para el disco duro (HDD) necesitaremos-
1._Destornillador torx 9
2._Destornillador torx5
♦Para el control xbox 360 necesitaremos-
1._Destornillador torx 8 de seguridad (tiene un puntito en el centro por lo que no permite que se pueda sacar el tornillo con un t8 normal)
2._Si no consigues el t8 de seguridad yo lo abri con un destornillador de punta plana del 2.0
DESMONTAR
(ACLARACION: ESTE TUTO NO LO HIZE YO POR QUE YO LO DESMONTE DE OTRA FORMA Y ROMPI UNA PARTE DEL XBOX ASI QUE MEJOR LES DEJO ESTE TUTO MAS EXPLICADO)
♦XBOX 360:
Primero hay que quitar el frontal de la consola y la pata de goma indicada en la foto.

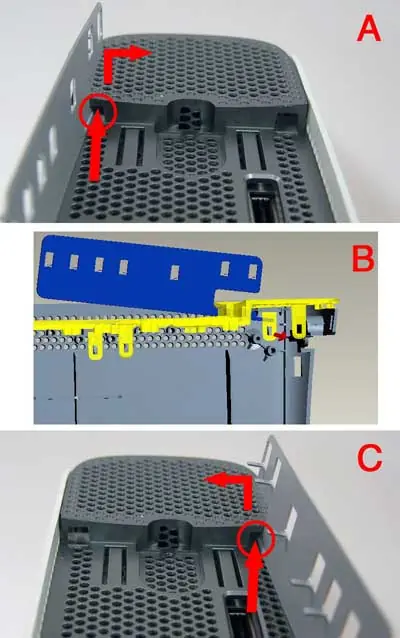

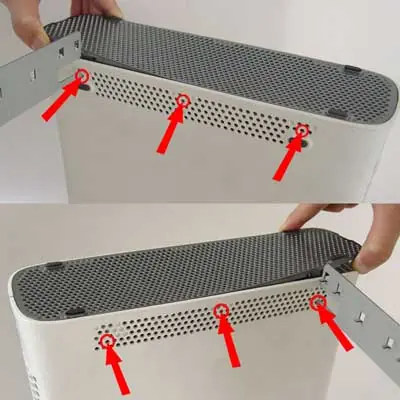

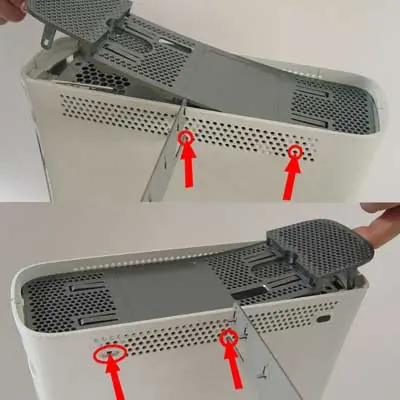

Ahora con al herramienta que traen las carcasa o que se puede comprar o simplemente con un destornillador plano pequeño quitar las bandejas grises, siguiendo los pasos de las imágenes. Hacerlo con cuidado para no romper ninguna de las pestañas (aqui fue donde le falle
)
Ahora viene quitar la pegatina de garantía de Microsoft, hay métodos para despegarla con cuidado y reutilizarla, sino simplemete tirar y adiós garantía (como la mia ya la habia mandado arreglar por las 3 luces rojas me habian puesto otra pegatina diferente junto con la que vienen todas las demas)

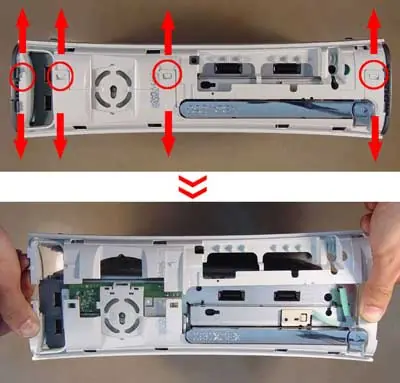

Soltamos las pestañas del frontal sin separar demasiado ambas carcasas (no como en la foto). Para soltarlas usar el destornillador plano pequeño haciendo un poco de palanca
lo que sigue es lo dificil yo lo hize con varias puntas pequeñas o puedes hacer lo siguiente como en la foto...

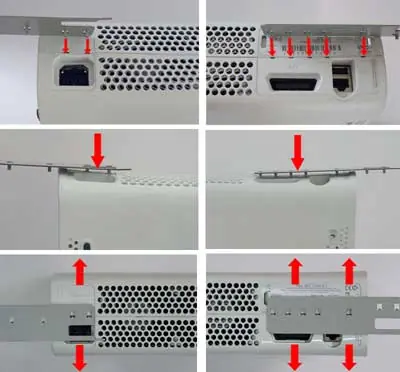

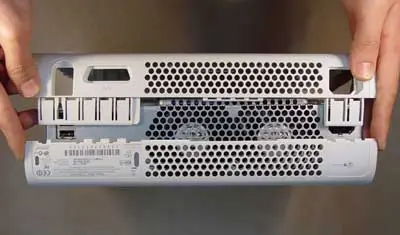

Ahora hay que separar el otro lado de la carcasa, sino se dispone de la herramienta se puede hacer una casera, con una tarrina de CDs como véis en la foto. Pulsando en las marcas se oirá un click y ya se separará la carcasa

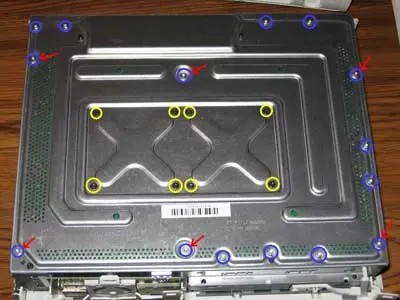

Quitar el boton de la bandeja . Ahora mirar el lado dónde quitamos la carcasa y vemos muchos tornillos. Si solo deseamos quitar la carcasa para cambiarla por otra o acceder al lector o ventiladores sólo quitamos los 6 tornillos señalados con la flecha roja, con un destornillador Torx10. Si queremos quitar la placa de la carcasa metálica (solución 3 luces rojas) quitar todos los tornillos, los marcasdos en amarillo son con el Torx8 o 9 como mucho, son más pequeños.
Despues de quitar los tornillos ya podemos quitar la otra parte de la carcasa quedando el interior al descubierto.
Yo hasta aqui lo hize pero si quieren desmontarla por completa aca esta el link de la pagina
http://www.planetadejuego.com/tutorial-desmontar-xbox360
♦DISCO DURO (HDD)
Cojemos el dispositivo HDD de la 360 y le damos la vuelta, como vereis hay 4 tornillos plateados en cada esquina y uno de ellos esta tapado con una pegatina con el logotipo de M$, bien la pegatina se quita igual que la pegatina de la consola, es decir; con un secador de pelo se le aplica calor y a su vez cuando este la pegatina caliente sin dejarle de aplicar calor con ayuda de unas pinzas se quita facilmente...
Para destornillarla usar un destornillador Torx T6 o T5 (yo he usado T6, pero podeis usar perfectamente un T5), no cuesta nada destornillarla ya que con poco esfuerzo los tornillos salen solos
Ahora hay que abrir la carcasa y para eso levantais la carcasa desde la parte trasera del HDD, y se levantara sin problemas eso si cuidado como lo haceis ya que puede saltar alguna pieza como el muelle de seguridad y si se pierde la hemos hecho buena.
Cuando la tengamos abierta quedara algo asi
Si os fijais en la foto, el disco duro esta protegido con una chapa metalica a tornillada por cuatro tornillos negros para, supongo, su mayor protecion.
Vamos a destornillar; para ello cojemos el destornillador torx -T9 y como paso como con los tornilos platedos, apenas tendras ke hacer esfuerzo para destornillarlos. Cuando tengas todos los tornillos sacados, se le retira la chapa metalica con cuidado y nos fijamos que el disco duro esta puesto "boca abajo".
Como veis esta conectado a un adaptador, pues bien con cuidado desenchufamos el disco duro del adaptador con cuidado y ahora levantamos un poco la chapa metalida y empujamos el disco duro para que asi pueda salir bien sin que de a la carcasa.
ahora si ya tenemos las carcasas libres para pintarlas pero recomiendo tapar la parte de cromo de arriba y de las orillas con cinta de pintor
♦MANDO INALAMBRICO XBOX 360
Con el Destornillador Torx8 de seguridad o el plano 2.0 Quitaremos los Siguientes tornillos.
Aqui esta el mando sin la carcaza de atras,para levantar la tarjeta solo necesitan levantarla con la mano haciendo un poco de presion
Aqui esta la carcaza delantera del mando, como pueden ver tiene la cruz todavia puesta si no la quieren pintar cubranla con la cinta de pintor pero si la quieres pintar saquenla o dejenla ahy.
Para quitar la cruz es simple, solo toman un destornillador de cruz pequeño y le quitan los 2 tornillos que estan en la parte superior derecha e inferior izquierda, despues con el destornillador le hacen presion a las palancas que se encuentran ahi ¡Muy poca presion!
las partes de abajo y de arriba solamente estan ensambladas son muy faciles de quitar
PINTAR!!!
se viene lo dificil.
un consejo: pinten apretando el disparador de la lata y moviendola de un lado a otro muy despacio y a una distancia de 30 a 40 cm y denle unas 3 capas de pintura
♦XBOX 360
cubran las partes que no quieren que se pinten (como en mi caso donde se ponen las memorias usb y donde se prende el xbox) con cinta de pintor.
pinten primero la carcaza delantera :
despues las carcasas laterales (cubran las etiquetas con la cinta)
♦DISCO DURO HDD
disculpen pero no tengo imagenes de cuando lo pinte pero solamente les digo que cubran las partes cromadas con la cinta de pintor, pinten lo demas y cuando se seque quite la cinta
♦MANDO XBOX 360
YA ACABASTE SOLAMENTE ESPERA A QUE SE SEQUE POR COMPLETO VUELVE A ARMAR TODO DE NUEVO (LO MAS DIFICIL ).
ASI QUEDO LA MIA:
cualquier duda pregunten
comentarios fuera del tema o spam seran borrados y bloqueados los usuarios
disculpen por las imagenes pero es que las borran muy rapido
