Hola T! En este posT les Traigo unos Video E informaciones Para Armar Un amplificador De
audio
Imformacion de Ampli De audio
_Este amplificador estereo es ideal para principiantes, por su sencillez y bajo costo.
Utiliza el integrado TDA2030 que es un circuito integrado monolítico de clase AB.
Puede proporcionar 15W de potencia de salida con una carga de 8 Ohmios.
El TDA2030 ofrece una alta corriente de salida y muy baja distorsión armónica.
Además, el dispositivo incorpora un sistema de protección de corto circuito que
limita automáticamente la potencia disipada para mantener el punto de trabajo de
los transistores de salida a segurandosufuncionamiento .
También incluye un sistema térmico de apagado convencional.
Puede usar este amplificador con parlantes de 60W en adelante a 8 Ohmios.

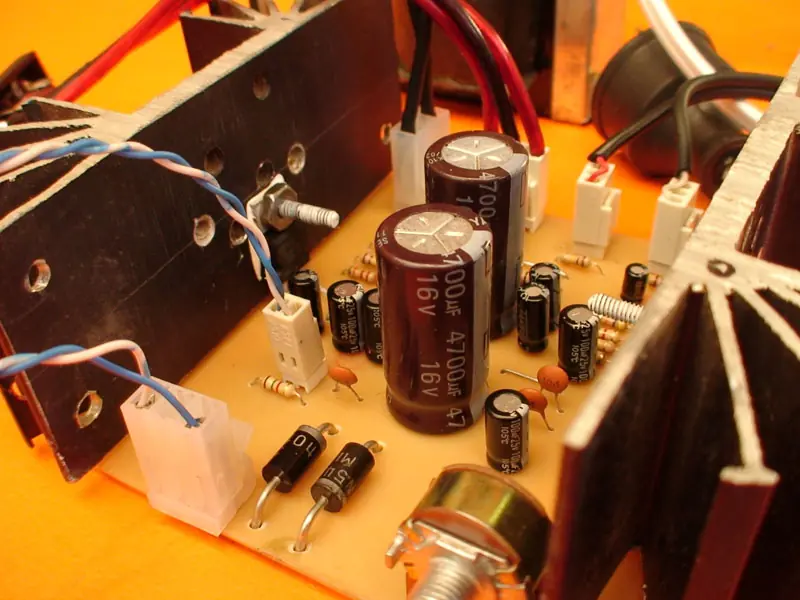

Fotos
Aqui les dejo la descarga del archivo PDF para la construccion de La Placa Que es Importante Instalar los componetes =
Videos de Ensanblaje Parte 1 y 2
Parte 2
Parte 1
Lista De Materiales
Integrados
2 TDA 2030
Resistencias
2 R 1 ohmio 1/2w
2 R 47K
4 R 100K
3 R 1K5
2 R22K
Condensadores
2 C 4700 uF /16v
4 C 47 uF /16v
4 C 100 uF /16v
2 C 4.7 uF /16v
2 C 10 uF /16v
2 C 0.22 uF (224) /100v (poliester)
4 C 0.1 uF (104) /50v (Cerámico)
Varios
2 Diodos 1N5004
1 potenciometro 50K doble
1 led rojo
1 interruptor
2 conectores de 3 pines grande
2 conectores de 3 pines pequeño
1 conector de 2 pines pequeño
1 conectos de 6 pines pequeño
1 transformador de 12v 4 amperios
1 terminal para bafle de presión
1 regleta RCAx2
2 disipadores
http://construyasuvideorockola.com/
No Cuesta Nada ComentaR
