Saludos taringueros, en esta ocasión presento una guía para reparar el daño mas común de este tipo de impresoras, ya que este tipo tiene el conector de energía soldado a la placa controladora y no poseen fuente de poder independiente.

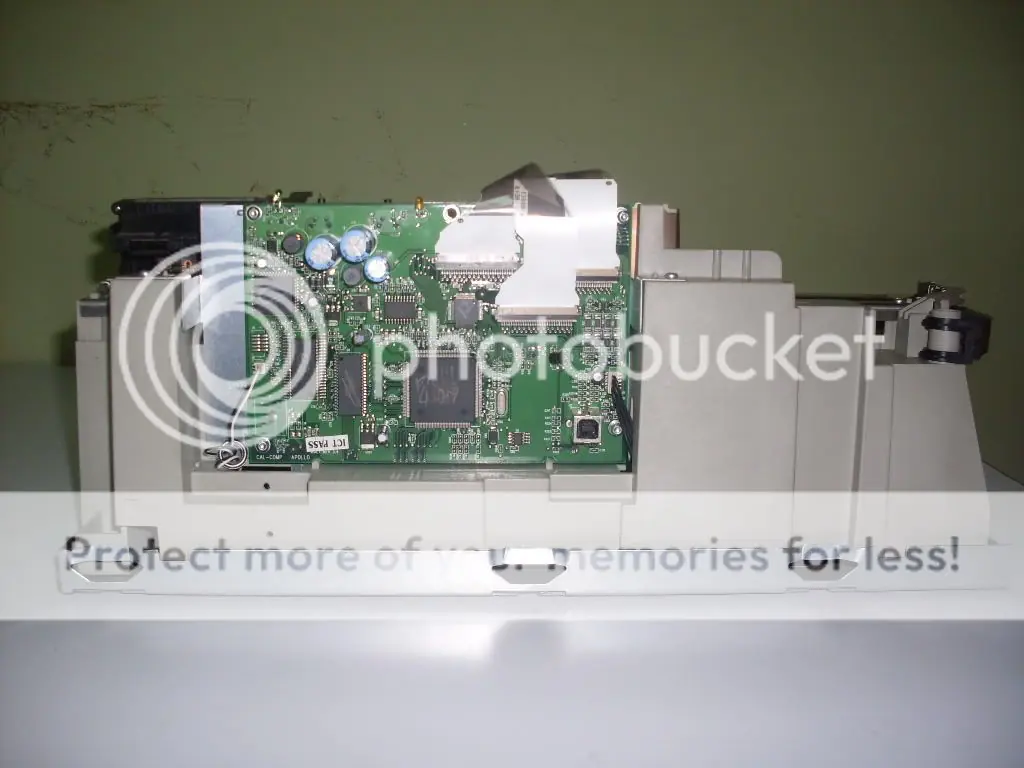

Podemos observar la impresora previamente destapada, hay que recordar que esta impresora se debe destapar con mucho cuidado ya que el chasis tiene unos seguros muy delicados y se pueden dañar al ejercer mucha fuerza en esta. Es fácil destaparla solo se debe observar con mucho detenimiento cada seguro de la impresora y aflojarlos con sumo cuidado.

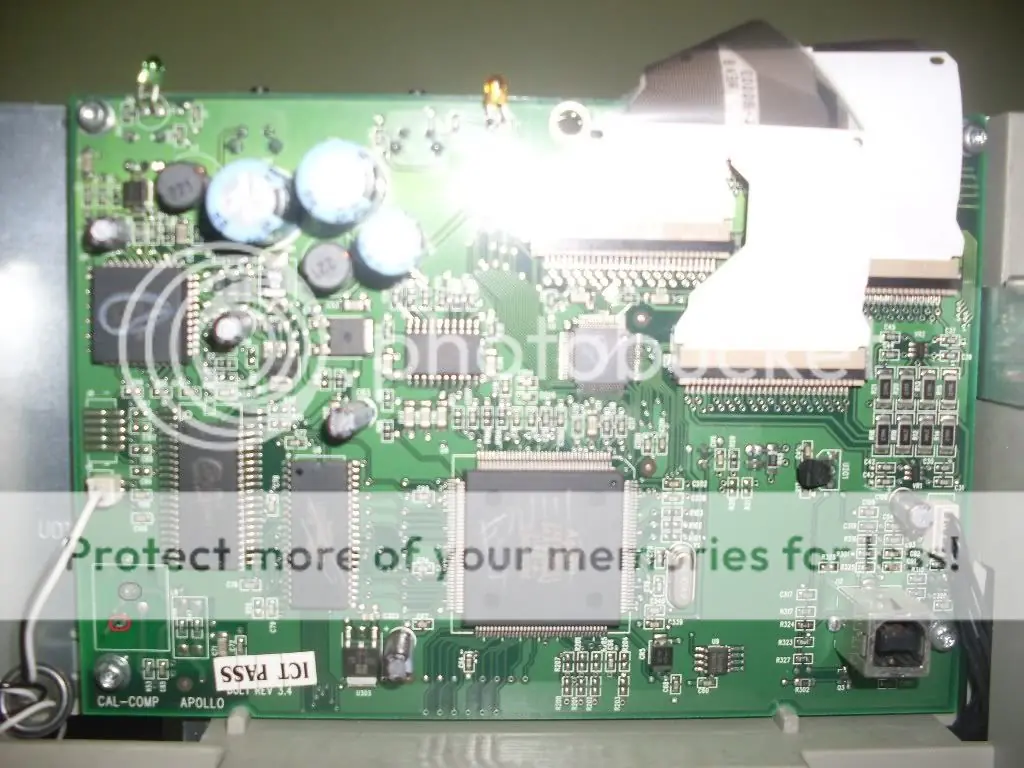

En la imagen anterior podemos ver la placa más detalladamente, y podemos observar en la parte inferior izquierda el lugar donde estaba ubicado el conector de energía el cual ya se ha retirado. Vemos que hay dos pines en ese mismo lado, estos pines no los trae la impresora se los adapte para dejar el conector independiente a la placa e instalarlo por medio de un conector de dos pines.
Todos los elementos electrónicos que necesitemos adaptarle a la impresora, incluyendo el jack para el plug hembra del adaptador de energía los podemos encontrar en cualquier almacén electrónico.
Bueno ahora viene la parte difícil, ¿como polarizamos el conector respeto a la tarjeta? En realidad esta parte no la hice con conocimiento de cómo va polarizada la tarjeta, ya que esta misma no brinda este tipo de información y en la gran red no se encuentra nada de nada.
Este proceso lo hice a la suerte en una impresora que ya no necesitaba. Y funcionó.

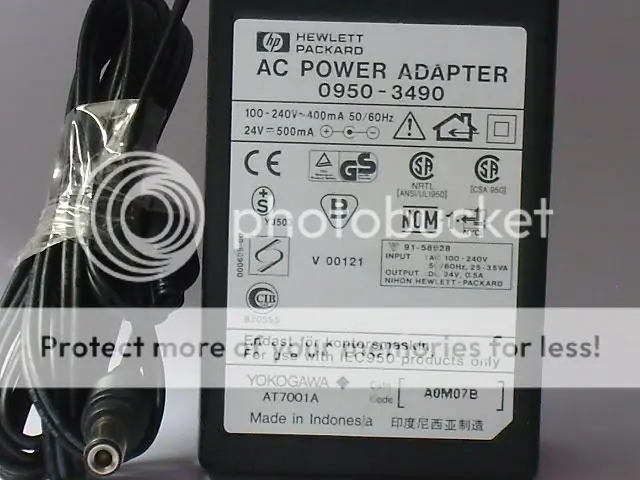

Podemos observar en la imagen anterior el adaptador de energía para la HP (impresora no), donde nos muestra la información de cómo va polarizado. Podemos ver al lado de la información de 24V -- 500 mA la polarizaciòn del plug hembra, que en este caso la parte negativa esta dentro del plug y la positiva es lo externo del mismo. (+)---(o----(-) (ahi se los represento).
Entonces cuando compremos el jack para el plug, debemos observarlo con mucho cuidado para saber como iría polarizado o mejor le preguntamos al dependiente del almacén para que nos explique como (no se le cae nada con hacerlo).
En mi caso lo polarice de la forma como se representa en la figura anterior. La parte negra será el negativo y la roja el positivo. Les recuerdo que lo hice probando la impresora, no se debe hacer así ya que una mala polarización en la placa podría dañarla, en mi caso no sucedió ya que la impresora no encendía y lo que hice fue cambiarla a la polarizaciòn representada en la figura anterior.
Y listo, los acabados del conector los finalice acoplándolo a la lamina de pasta que protege la impresora, ya este proceso es realizado gracias a la creatividad del técnico que repare la impresora.
Espero que haya sido de ayuda y también que comente si les funciona o no, porque como les dije anteriormente no se encuentra ningún tipo de información para reparar este tipo de daños.
Saludos y felices fiestas de fin de año 2009.
