El consumo, la complejidad y precisión de un gran número de productos hacen que la industria avance al ritmo de las innovaciones y desarrollos tecnológicos. Uno de estos desarrollos es la electroerosión (del inglés EDM= electrical discharge machining que sería mecanizado por descargas eléctricas)
Este tipo de mecanizado encuentra su lugar en una variada rama de la industria desde la medicina hasta la ingeniería aeroespacial pasando por una diversidad de sectores.
La electroerosión es un tipo de mecanizado que consta básicamente de una serie de descargas eléctricas en formas de chispas que elevan la temperatura del material al punto de fusión y de esta manera realiza la forma deseada.
Este tipo de maquinas trabaja con una temperatura que ronda entre los 8000 a 12000° C.
Una particularidad es que solo trabaja con materiales conductores de electricidad como metales (acero, cobre, bronce, aluminio, etc.) y no metales como el grafito, por lo que no puede trabajar con materiales como madera y plásticos.
Las maquinas de electroerosión necesitan de un electrodo para mecanizar y de una pieza a ser mecanizada, dichas
maquinas se distinguen en dos sectores:
1.- Electroerosionadoras de corte por hilo (el electrodo es un alambre, más conocido como hilo por tener comúnmente un diámetro de 0,25 mm).
2.- Electroerosionadoras de penetración (el electrodo puede tener cualquier forma).
Las primeras se caracterizan por tener un alambre entre medio de dos cabezales los cuales se desplazan dando forma a la pieza de trabajo. A su vez se subdividen en: de inmersión (la pieza de trabajo se sumerge completamente en una cubeta con el dieléctrico) y de aspersión (se inyecta dieléctrico a presión sobre la pieza de trabajo).
Ejemplo:
Video de la máquina de corte por hilo de inmersión trabajando.
link:
Video de como se realiza un programa.
El segundo tipo de maquinas trabaja con electrodos de forma los cuales básicamente son la forma opuesta a lo que se necesita mecanizar.
En esta imagen se observa la pieza de trabajo (izquierda) que es una placa de acero; y el electrodo (derecha) que es de cobre.
link:

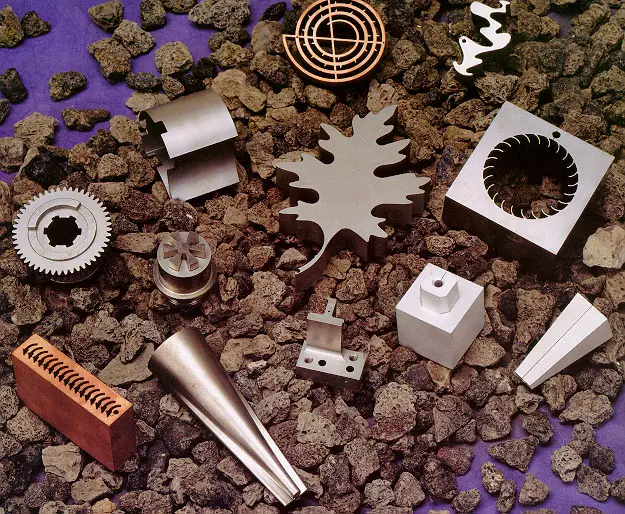

Otros ejemplos.
Estos tipos de maquinas trabajan como si fueran computadoras, con lenguaje ISO y precisión que llegan a los micrómetros: 0,001 mm.
Tecnodiccionario:
Electrodo: material necesario para mecanizar, mediante el cual se transmite las descargas.
Dieléctrico: liquido que cumple varias funciones cuando la maquina mecaniza; estabiliza la temperatura de la pieza de trabajo, remueve los residuos, etc.
Pieza de trabajo: material que se mecaniza.
Mecanizar: moldear, dar forma, arrancar material.
Hilo: hace referencia a un electrodo con forma de alambre, en EDM hay una gran variedad de materiales y aleaciones como así también diámetros desde 0.30 a 0.05 mm o más chicos.
Cubeta: depósito en el cual se aloja el dieléctrico.
Cabezal: parte de mecánica de máquina. Las maquinas de hilo tienen dos cabezales y las de penetración cuentan solo con un cabezal.
ISO: lenguaje que utiliza la máquina para realizar los diferentes tipos de movimientos y ordenes que con fin de llevar a cabo una operación.
