El trabajo de los dispositivos electrónicos modernos y eficaces disipa mucho calor, sobre todo, mientras que el overclocking. Eficacia de la labor de esos componentes requieren refrigeración adecuada. Por regla general, utilizamos ventilador basado refrigeradores.
La fiabilidad y el rendimiento de su crecimiento constante debido a la mejora de la construcción, el uso de las últimas tecnologías para el desarrollo de sensores. Sin embargo, no hace tanto tiempo que parece basada en los nuevos dispositivos de refrigeración - semiconductores refrigeradores que utilizan el efecto Peltier.
Refrigeradores Peltier específicas semiconductores termo-eléctrica módulos tienen la más amplia perspectiva en el mercado de los dispositivos de refrigeración.
Gracias a sus singulares características operativas y de calor, Peltier módulos permiten llegar a la necesaria refrigeración de los componentes sin grandes problemas técnicos y la financiación de los gastos. Son muy compacto, cómodo, fiable y eficaz.
En los sistemas, los elementos de los cuales son operados en la dura temperatura modos (es decir, en caso de overclocking), Peltier módulos son de gran interés.
Módulos Peltier
Había una nevera llamado termoeléctrica basada en efecto Peltier. El efecto fue dado el nombre de un relojero francés (1785-1845.), Que la descubrió en 1834.
Si coloca una gota de agua en el hueco en el conjunto de 2 de semiconductores Sb y Bi, y encender la corriente, la gota que congelar (con la dirección de la actual caída de la que se funden). Así es como funciona efecto Peltier.
A diferencia del calor de Joule, que es proporcional a la actual fortaleza cuadrado (Q = I I I t), el Peltier es proporcional a la dotación actual y cambia el signo (-/+) si los cambios actuales de la dirección. El calor es igual a Peltier:
Qp = P q
q = I t, Peltier P es un factor que depende de los materiales en contacto y la temperatura.
Peltier de calor se considera positivo en el caso de la disipación, y negativas en caso de absorción.
Fig. 1. El régimen de la prueba de medición de calor Peltier, Cu, Bi.
En este caso, el calor de Joule en ambos calorímetros es el mismo (ya que R = R (Cu) + R (Bi)). Peltier, pero el calor es diferente en el signo. Por lo tanto, esta experiencia permite calcular el factor de Peltier.
En teoría, el efecto Peltier se explica de la siguiente manera: los electrones acelerar o ralentizar bajo la influencia de la diferencia de potencial de contacto. En el primer caso la energía cinética de los electrones aumenta y, a continuación, se convierte en calor. En el segundo caso la energía cinética disminuye y la temperatura cae conjunta.
En caso de uso de los semiconductores y de los p-n-tipos el efecto se hace más viva. En el sistema se puede ver cómo funciona.
Fig. 2. El uso de los semiconductores y de los p-n-tipo en los refrigeradores termoeléctricos.
Combinación de muchos pares de p-y n-semiconductores permite crear unidades de refrigeración - Peltier módulos de potencia relativamente alta (véase el esquema más abajo).

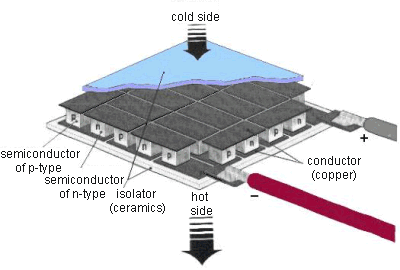

Fig. 3. Estructura de un módulo Peltier
Un módulo Peltier consiste de semiconductores montados sucesivamente, que forma pn-np-y cruces. Cada unión tiene un contacto térmico con radiadores. Al encender la corriente de la polaridad definitiva, se forma una diferencia de temperatura entre los radiadores: uno de ellos se calienta y funciona como un disipador, el otro funciona como un refrigerador.
Fig. 4. Módulo Peltier
Un típico módulo proporciona una diferencia de temperatura de varias decenas de grados centígrados. Con el enfriamiento forzado de radiador de agua caliente, el segundo puede llegar a las temperaturas debajo de 0 grados Celsius. Para obtener más diferencia de temperatura de la cascada se utiliza la conexión.

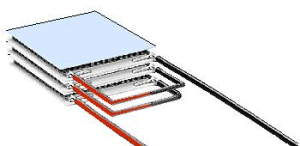

Fig. 5. Un ejemplo de conexión en cascada de los módulos Peltier
Los dispositivos basados en la refrigeración Peltier a menudo son llamados módulos Peltier activa refrigeradores o enfriadores Peltier.
Peltier del módulo de potencia depende de su tamaño. Los módulos de baja potencia puede no ser suficientemente eficaces. Pero el uso de los módulos de potencia demasiado alta puede causar la condensación de humedad, lo que es peligroso para los circuitos electrónicos. La distancia entre los conductores sobre los modernos circuitos impresos constituye parte de un milímetro. Sin embargo, eran poderosos módulos Peltier y otros sistemas de refrigeración que KryoTech y ayudó a las empresas a overclocking AMD procesadores AMD a 3 GHz. Debemos aviso, de que los sistemas de trabajo fue lo suficientemente estable y fiable. Se realizaron experimentos similares con procesadores Intel Celeron,Pentium 4, que logró un enorme rendimiento.
Cabe señalar que los módulos Peltier disipa mucho calor. Por eso es necesario utilizar no sólo un potente ventilador en el refrigerador, pero también otros ventiladores diferentes en el interior del caso.

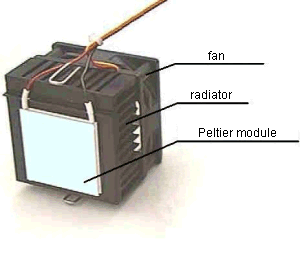

Fig. 6. Una apariencia exterior de un refrigerador con un módulo Peltier
La información sobre los módulos Peltier, los frigoríficos y los resultados de la prueba se pueden encontrar en los siguientes sitios:
*
* http://www.computernerd.com/
* http://www.tomshardware.com/
Características de funcionamiento
Módulos Peltier son muy fiables, que no tiene ninguna pieza móvil, a diferencia de los refrigeradores construidos según la tecnología tradicional.
Pero a pesar de todas las ventajas mencionadas, Peltier módulos algunas características específicas, que deben tenerse en cuenta cuando se utiliza como parte de una unidad de enfriamiento. Las características más importantes son:
* Los módulos, disipando mucho calor, la relativa requieren ventiladores y disipadores que logran llevar el calor de manera eficaz. Debemos aviso, que los módulos termoeléctricos tienen un factor de rendimiento muy bajo y son ellos mismos una poderosa fuente de calor. El uso de estos módulos podría causar el sobrecalentamiento de los demás componentes dentro del sistema de bloques. Por eso es necesario instalar otros sistemas de refrigeración en el interior del bloque. Además, los módulos de consumir mucha energía, y en este sentido una fuente de alimentación de capacidad no debe ser menos que 250 W. Aunque a veces hay refrigeradores Peltier con su propia fuente de alimentación.
* En caso de que el módulo no se convierte en el refrigerador aislado del elemento enfriado. Podría conducir a un sobrecalentamiento rápido de la segunda.
* Las bajas temperaturas podría causar la condensación de humedad. Esto podría provocar cortocircuitos entre los elementos. Es por eso que usted debe usar los módulos de potencia óptimo. La condensación de humedad depende de la temperatura en el interior del sistema de bloque, la temperatura de los refrigerados por aire y dispositivo de la humedad. El aire es más cálido y la humedad es más, la condensación es más probable. El cuadro siguiente muestra la dependencia entre una temperatura de condensación enfriado en un elemento y una temperatura y humedad del aire circundante.

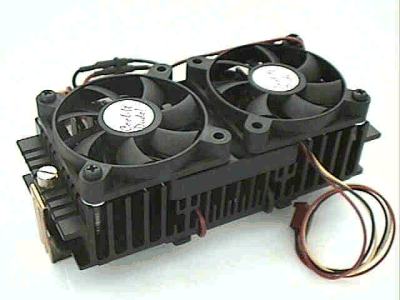

Cooler que incorpora un modulo Peltier:
