NECESITAS:
1. 2 pequeñas cajas de proyecto
2. 1 1000uF 35v Condensadores
3. 1 5 Kms Variable Resistor
4. Célula fotoeléctrica
5. IC Junta
6. Batería de 9V y el clip
7. 1 N3904 Transistor
8. Conmutador
9. Pequeños espejos
10. HandiTak
11. 12V DC piezoeléctrico Sirena - 102dB
12. Aixiz 650nm 5mW 12X30mm láser
13. Aixiz 3.2v adaptador de CA

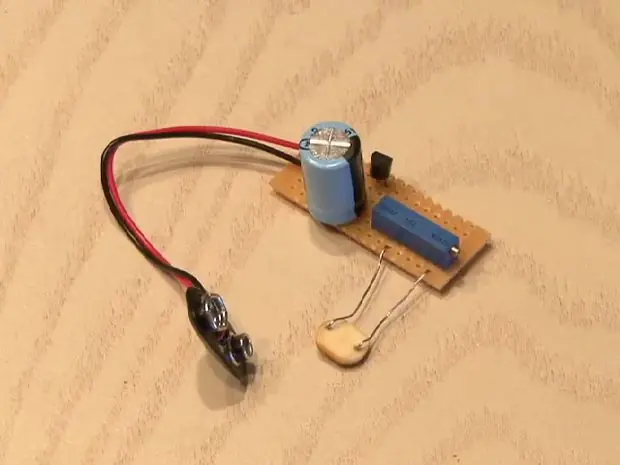

1r paso,Construir el circuito
Construir el circuito sobre la base del diagrama. I IC cortar mi tarjeta con un dremel para que sea más pequeño por lo que fue suficiente espacio en la caja junto con la pila de 9 V.
2ºpaso,Instalarlo
Instale la placa de circuito y la batería de 9V en el cuadro de hobby. Línea de la célula fotoeléctrica en el agujero y pegamento caliente en todo lugar. Además, adjuntar la sirena y ejecutar el cableado dentro de la caja. Finalizar su soldadura conexiones con la sirena.
3r paso,Construir el láser de la vivienda
Cortar 3 agujeros en su segunda caja de afición(ni idea
de lo que es). Uno para el cambio, un láser para la vivienda y una pequeña para una de los cables del adaptador de CA. Ejecutar los cables desde el adaptador de CA en la caja. Instale el swicth pegamento caliente y el láser en su lugar. Wire positiva la final de el adaptador de CA al cable rojo del láser y el cable negativo extremos de la láser y el adaptador para el cambio.
4ºpaso,Afinando
Encienda el láser y el punto en el cuadro de célula fotoeléctrica. Usted tendrá que ajustar la resistencia de modo que la célula fotoeléctrica es sensible a la láser que apunta a que durante el día. Por la noche, cuando el laserbeam se rompe, la sirena sonará.

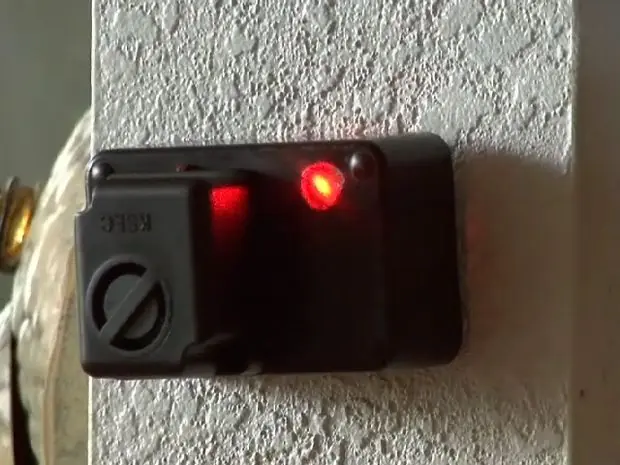

5º paso,Monte el sistema láser
Decida dónde desea su protección, lo que a través de las puertas y, a continuación, decidir sobre dónde desea que el láser para conectar y en donde usted desea que el cuadro de célula fotoeléctrica para recoger el láser. Solía 1 "espejos cuadrados (uno de las artes y la artesanía tienda) y HandiTak para montar los espejos. Usted podría utilizar una solución más permanente para los espejos. La idea es que el ángulo de todos los espejos a la siguiente a través de la pared en la que desea la protección y entonces que acaban apuntando en la célula fotoeléctrica.
conclusion
disfruta de este post i ya saben dejen puntitosss graciasss
