El F-22 Raptor es un avión de caza monoplaza y bimotor de quinta generación concebido en Estados Unidos durante los años 1990 que usa tecnología furtiva. Fue diseñado principalmente como caza de superioridad aérea, pero dispone de capacidades adicionales que le permiten realizar misiones que incluyen ataque a tierra, guerra electrónica, despegue semi vertical, capacidad de propulsión estática vertical, capacidad de propulsión estática horizontal, capacidad de propulsión estática hacia atrás e inteligencia de señales
Caracteristicas

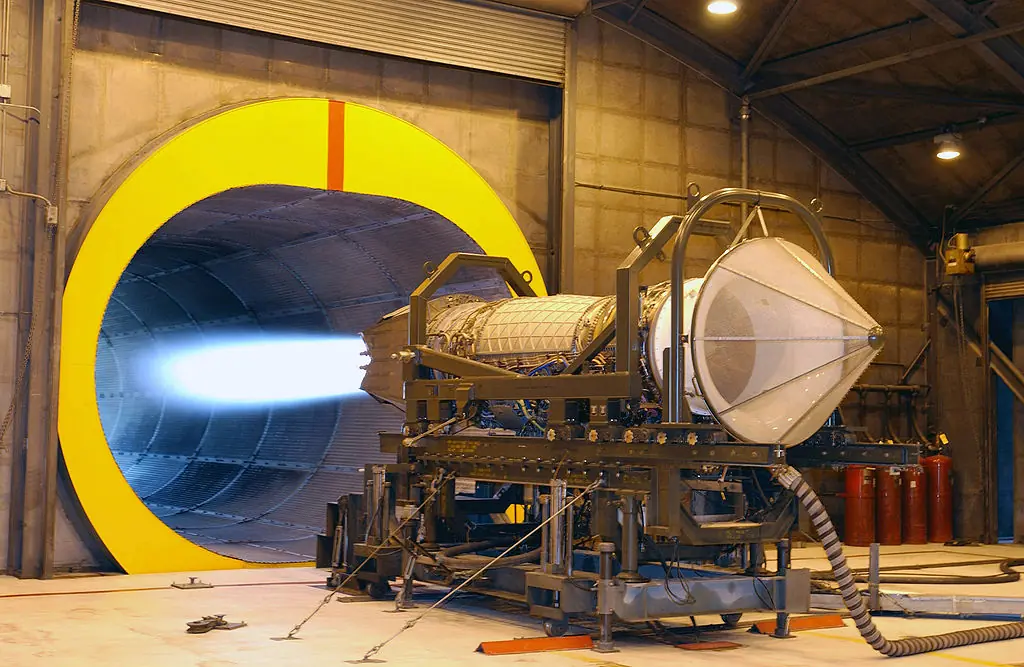

El F-22 Raptor es un caza de reacción de quinta generación que es considerado por la Fuerza Aérea de los Estados Unidos como un avión furtivo de cuarta generación. Su par de motores turbofán con postcombustión Pratt & Whitney F119-PW-100 incorporan empuje vectorial en el eje de cabeceo, con un recorrido de ±20 grados. Su empuje máximo es información clasificada, aunque la mayoría de las fuentes lo sitúan en alrededor de 156 kN (35 000 lbf) por motor.33 La velocidad máxima del avión, sin armamento externo, se estima en Mach 1,82 en modo supercrucero; como lo demostró el general John P. Jumper, antiguo Jefe de Estado Mayor de la Fuerza Aérea de Estados Unidos, cuando su Raptor superó la velocidad de Mach 1,7 sin postcombustión el 13 de enero de 2005. Con postcombustión, puede superar la velocidad Mach 2 (2120 km/h), según Lockheed Martin; sin embargo, el Raptor puede exceder sus límites de velocidad de diseño, particularmente a bajas altitudes, por lo que incorpora alertas de velocidad máxima para ayudar a evitar que el piloto las exceda.
La autentica velocidad del F-22 Raptor es desconocida
Tecnología furtiva

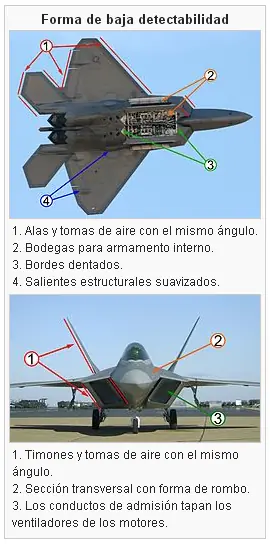

La capacidad furtiva del F-22 se debe a una combinación de factores, incluyendo la forma general del avión, el uso de materiales absorbentes de radar y el cuidado de detalles como las bisagras o el casco del piloto que podrían proporcionar un retorno de radar.Sin embargo, la reducida sección radar equivalente es solo una de las cinco facetas que los diseñadores siguieron para crear el diseño furtivo del F-22. El F-22 también ha sido diseñado para ocultar sus emisiones infrarrojas con la intención de que sea más difícil de detectar por los misiles superficie-aire o aire-aire guiados por infrarrojos («búsqueda de calor»). Los diseñadores también hicieron el avión menos visible a simple vista, y con emisiones de radio y ruido muy controladas.
Aviónica
La aviónica del F-22 incluye el receptor de alerta radar (RWR por sus siglas en inglés) BAE Systems E&IS AN/ALR-94, el sistema de alerta de aproximación de misiles (MAWS) infrarrojo y ultravioleta AN/AAR 56 y el radar de barrido electrónico activo (radar AESA) Northrop Grumman AN/APG-77. Este radar dispone de gran alcance en la localización de objetivos pero una baja probabilidad de que sean interceptadas sus propias señales por un avión enemigo.
Armamento

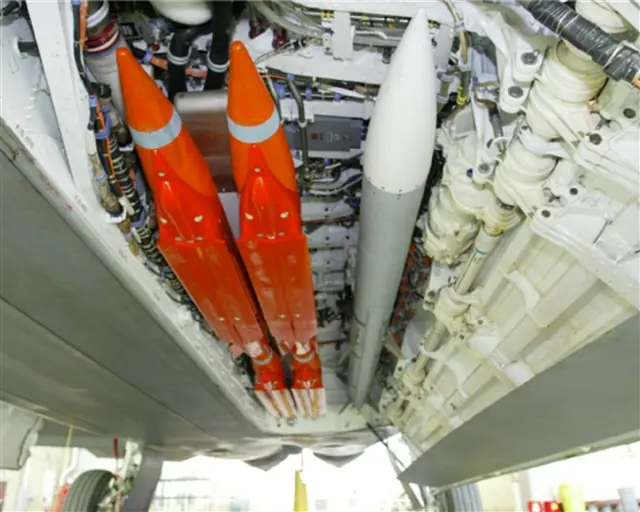

El Raptor dispone de tres bodegas de armas lanzables. En la bodega central puede llevar seis misiles de medio alcance AIM-120C AMRAAM y en cada una de las bodegas laterales un misil de corto alcance AIM-9M/X Sidewinder. Cuatro de los misiles de medio alcance pueden ser reemplazados por dos estructuras portabombas en las que puede montar dos bombas de tamaño medio o bien ocho bombas de pequeño diámetro. Esas armas aire-superficie son bombas inteligentes provistas del sistema de guiado Joint Direct Attack Munition (JDAM) y las nuevas Small-Diameter Bomb (SDB), respectivamente, pero el Raptor no puede designar por si mismo los objetivos de los artefactos guiados por láser ya que carece del designador furtivo del F-35
Si bien en su configuración de superioridad aérea el F-22 porta su armamento de forma interna, no está limitado a esta opción. Sus alas incluyen cuatro soportes, cada uno preparado para aguantar 2.300 kg
Video Documental
link:
