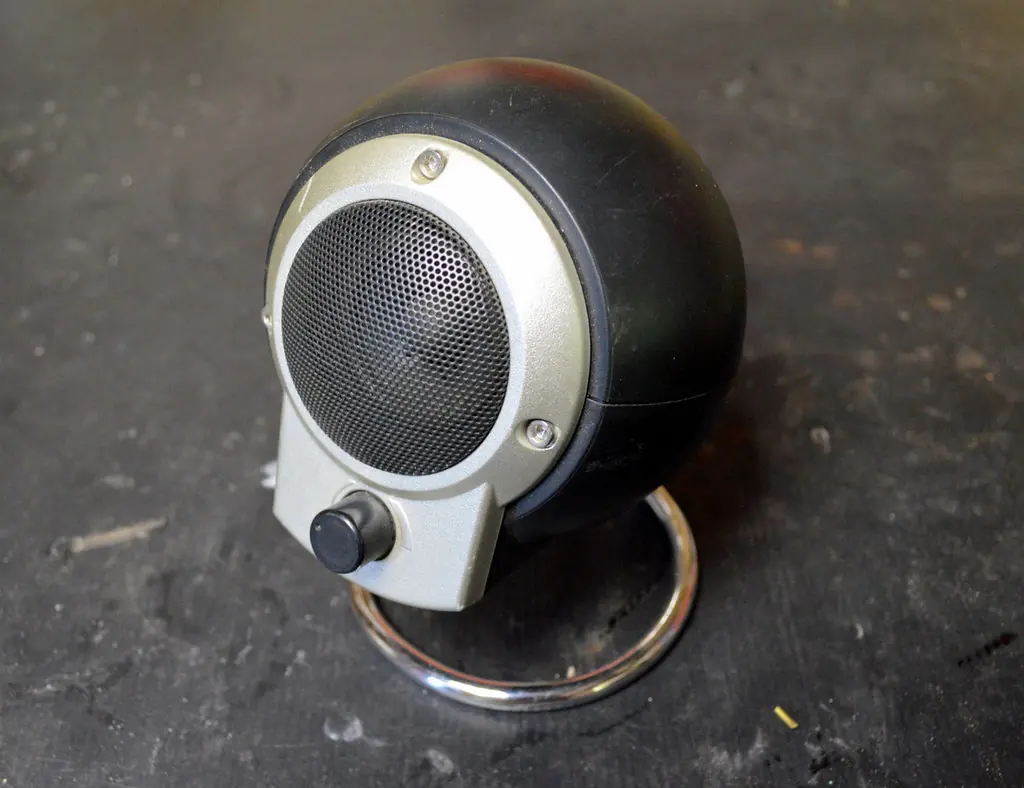

Hack de altavoz de PC como amplificador de la guitarra
¿Recuerdas los altavoces de la computadora? Todavía se puede comprar, pero parece que la mayoría de la gente ya no se preocupe por conectar altavoces externos a través de cables a su PC. ¿Por qué molestarse realmente cuando todo es inalámbrico en estos días.
Usted puede encontrar viejos altavoces de la computadora en la mayoría de las tiendas op o tiendas de la chatarra para un par de dólares o echa un vistazo a eBay, hay mucho en allí. Asegúrese de no pagar demasiado por ellos.
Lo que este hack te permite hacer es tocar el amplificador de altavoces para que puedas tocar la guitarra a través de él. También la entrada de audio para que pueda reproducir su iPhone o MP3 o reproductor a través de él también.
|Piezas y herramientas|
|Partes|
1. Altavoces de computadora -. No pague mucho por ellos - estos deben ser fáciles de encontrar a bajo costo.
2. 6.35mm 1/4 "Mono Jack Connector (para el cable de la guitarra) -
3. Conector hembra hembra de 3,5 mm Stereo Jack -

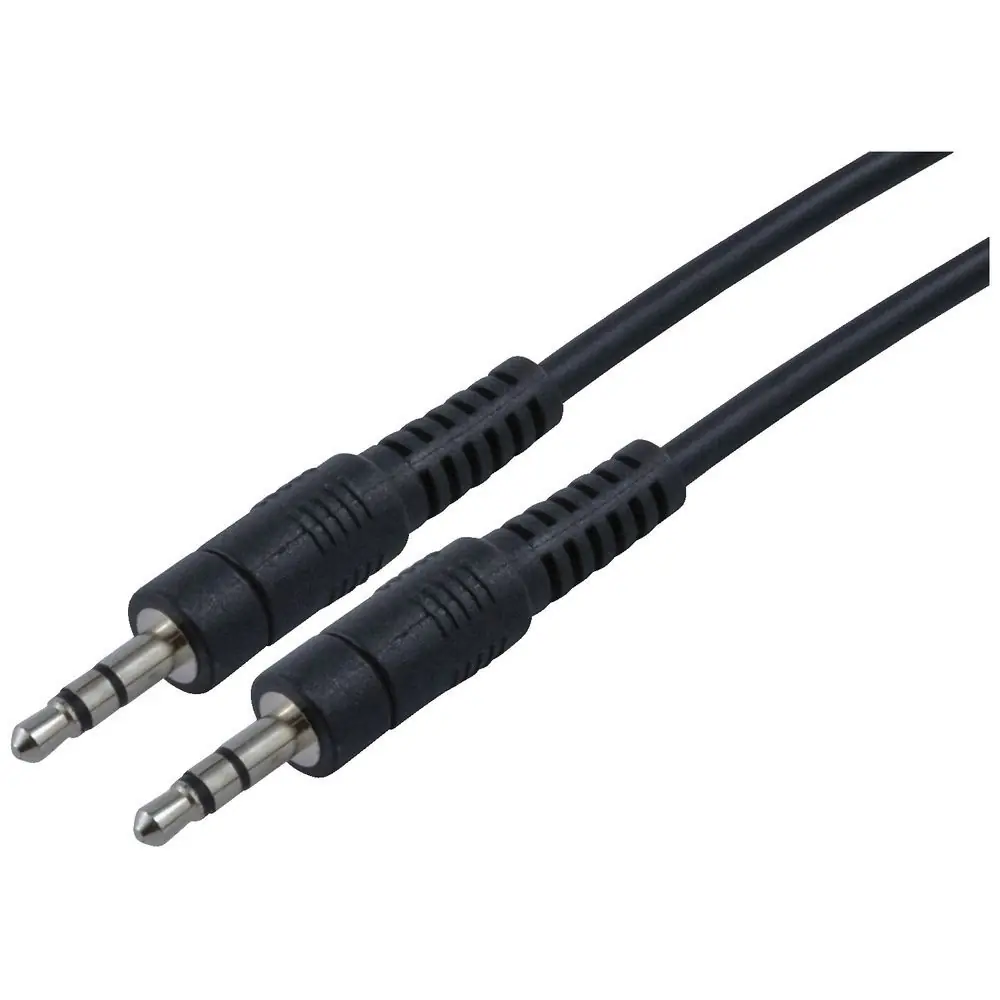

4. 3.5mm macho a cable de audio masculino -
5. Cable
6. Soldador
|Herramientas|
1. Soldador
2. Destornillador / Cabeza Phillips
3. Alicates
4. Silicona caliente
5. Pegamento
|Comprueba tu altavoz|

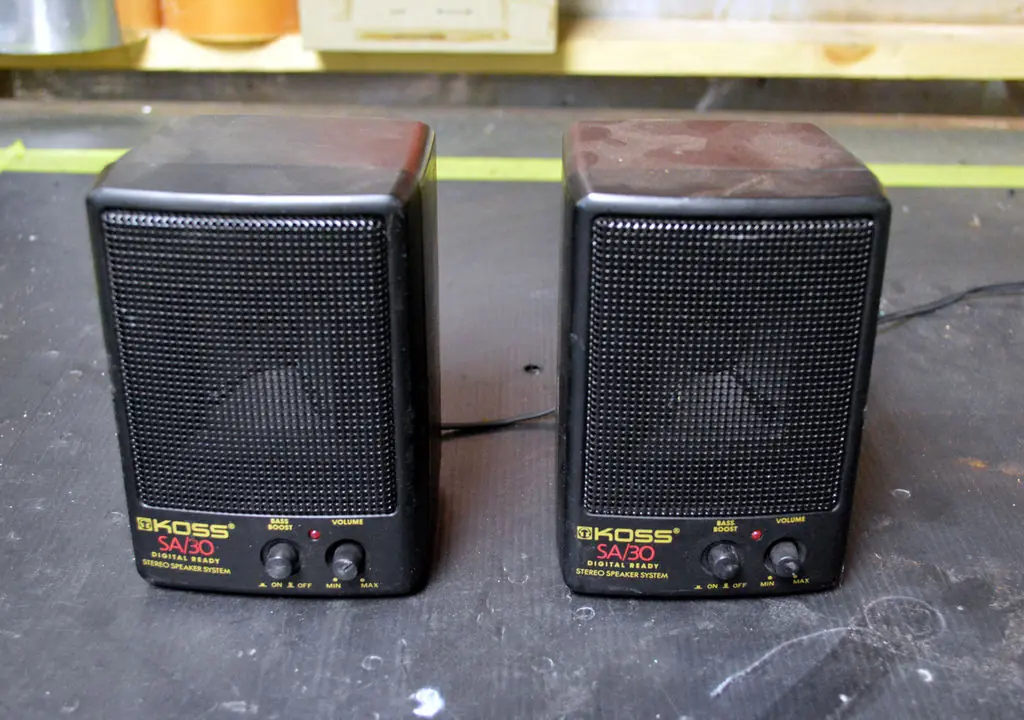

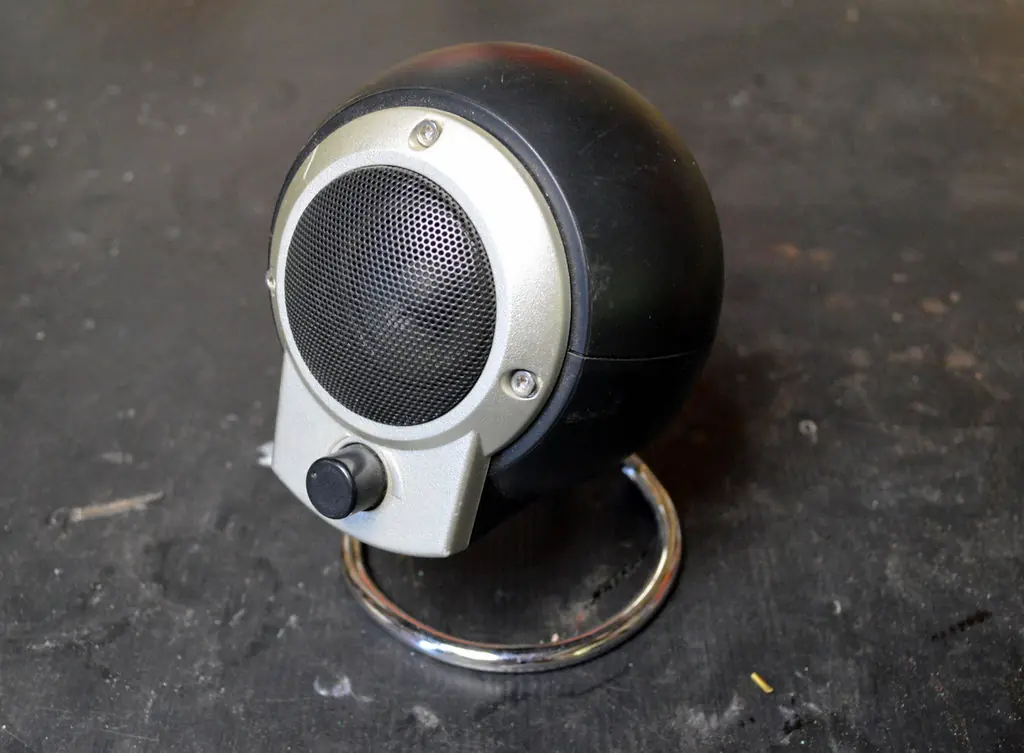

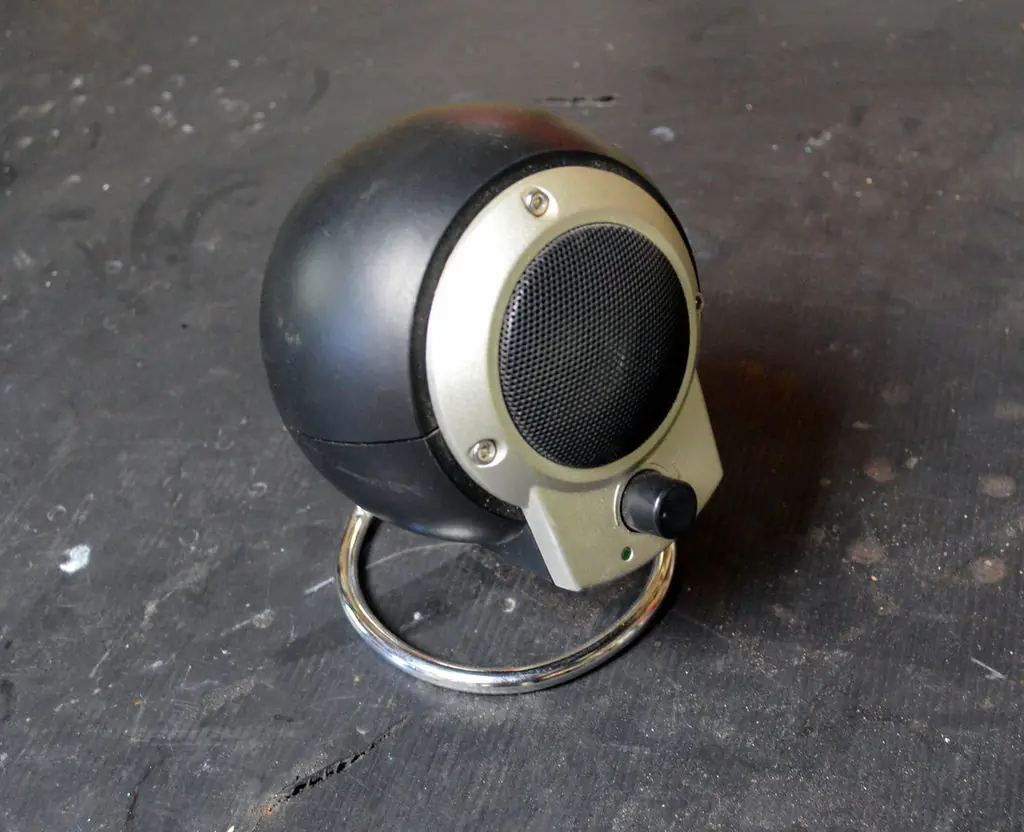

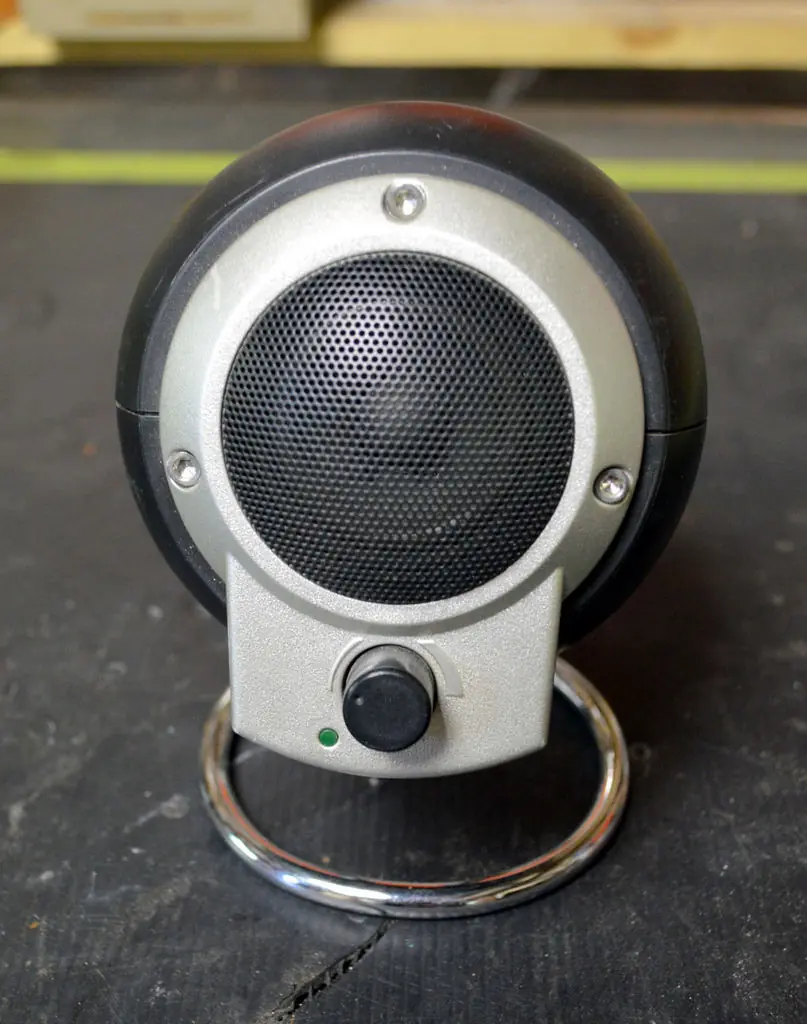

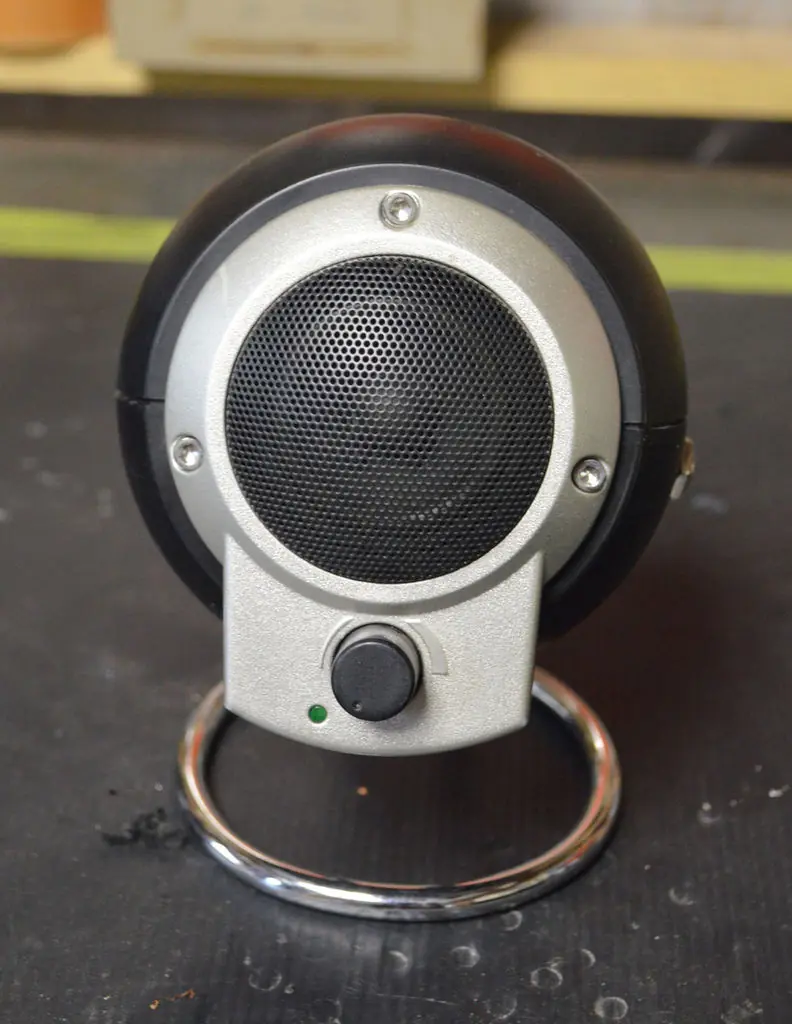

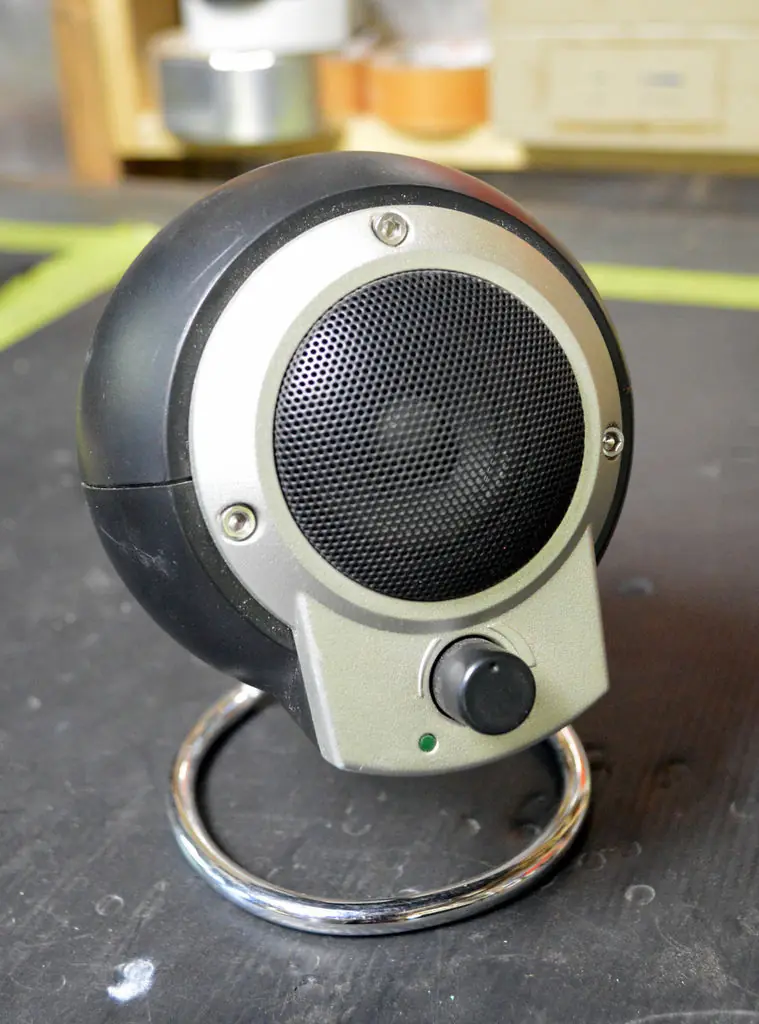

Hay una tonelada de estos altavoces de. Probablemente no tienen el mismo que yo. No es gran cosa, no se trata del tipo que tienes, sino de lo que hay dentro. Los altavoces en la mayoría de los casos vienen en pares, uno será generalmente apenas un altavoz en un caso externo y el otro contendrá el amplificador. El amplificador tendrá el volumen y probablemente el interruptor de encendido / apagado. Tal vez también ha sido bendecido con interruptores de graves y agudos. Cuanto más mejor, esto le dará la capacidad de obtener algunos sonidos interesantes de su amplificador
La mayoría de los que tendría que admitir que son bastante feos pero como un amplificador de práctica trabajan una delicia.
Aunque este altavoz trabajó increíblemente como altavoz para mi iPhone, como un amplificador era demasiado tranquilo y no tenía suficiente gruñido. Yo sugeriría que usted encuentra algunos altavoces que sólo tienen 1 amperio en ellos.

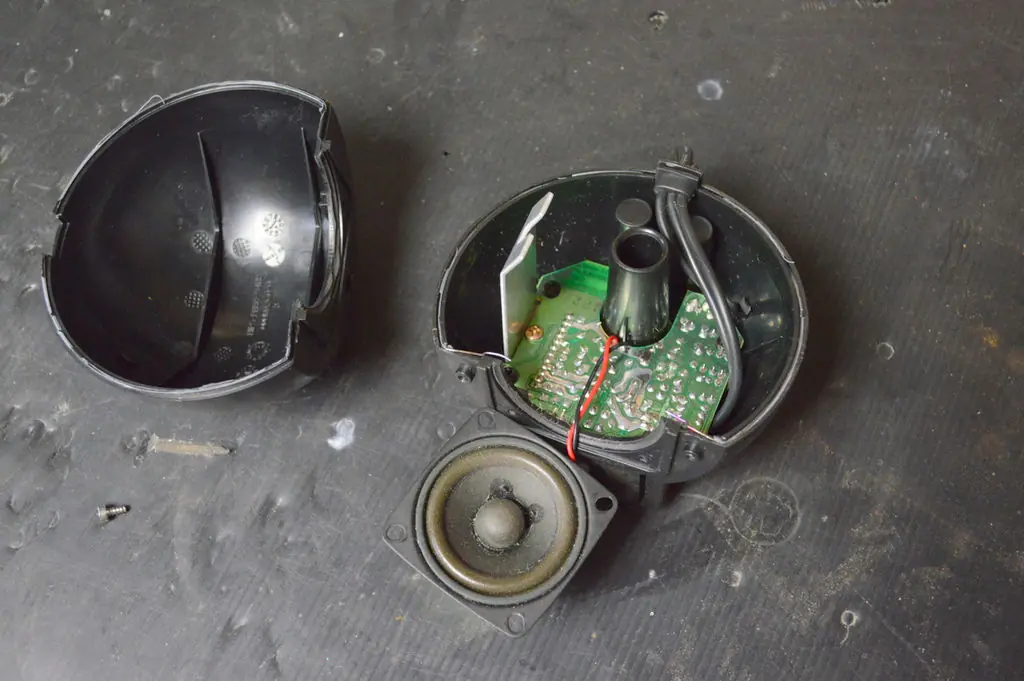

|Desarmar|
|Pasos|

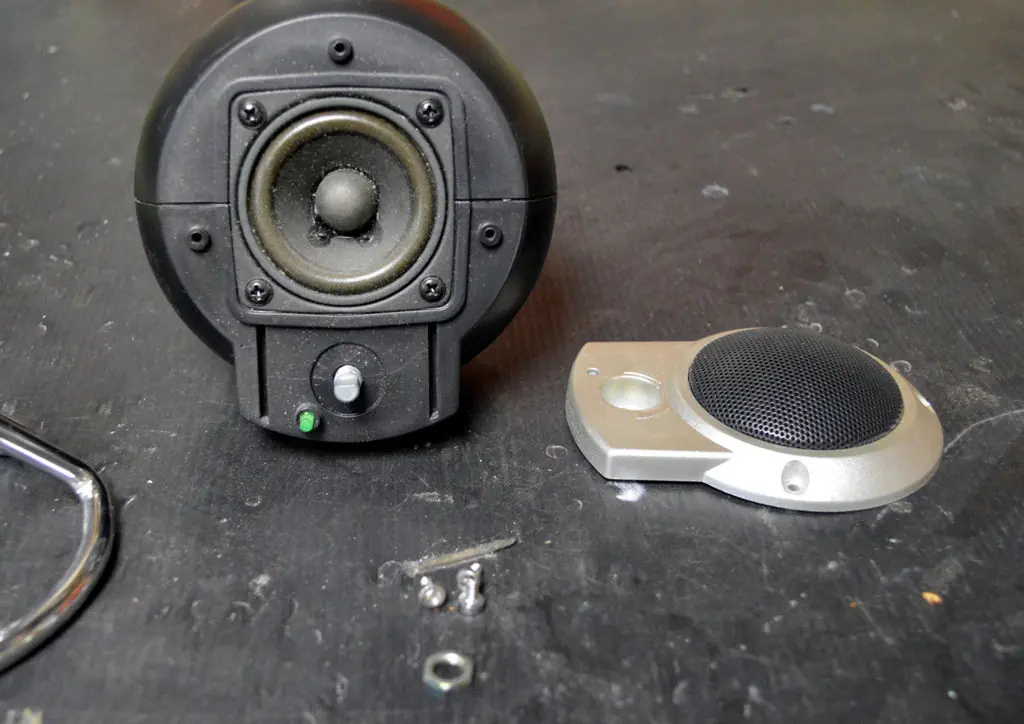

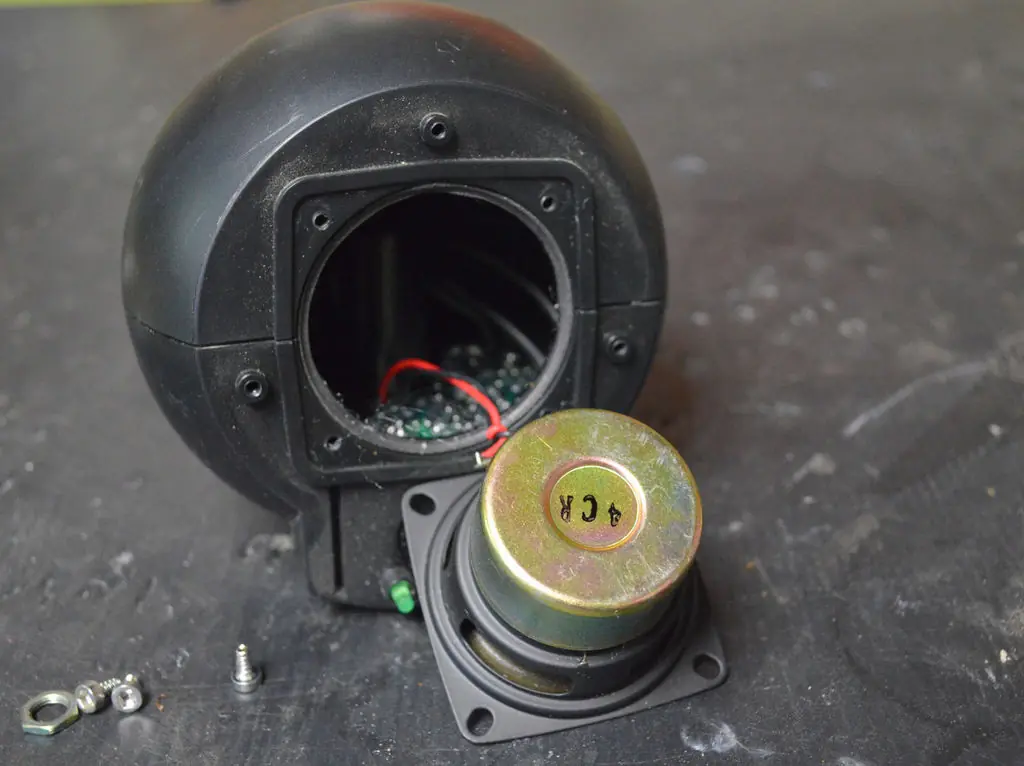

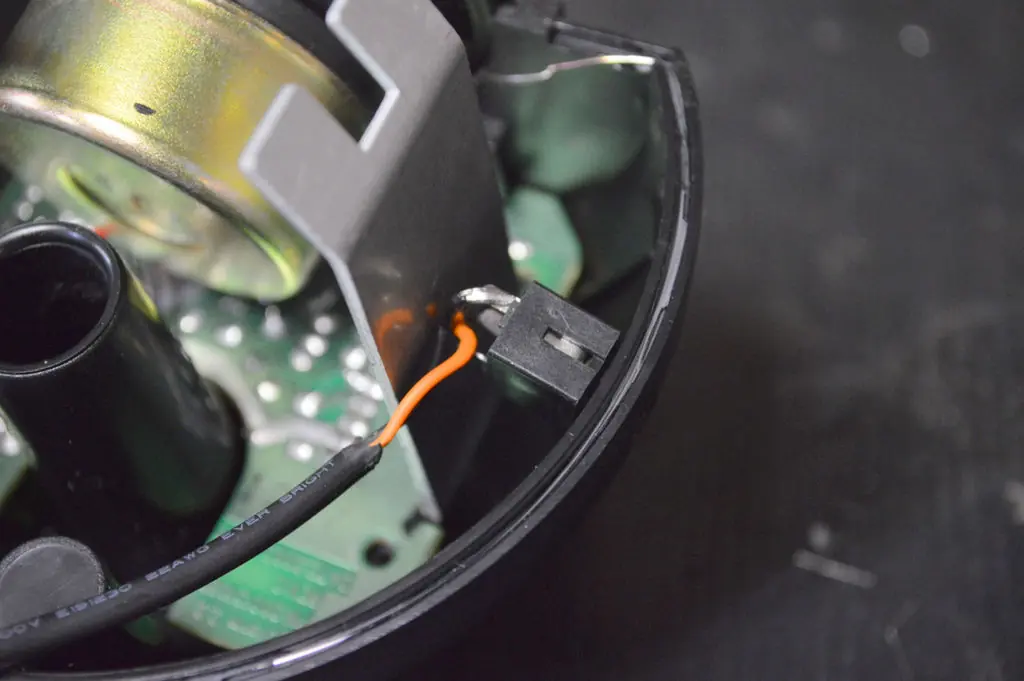

1. Desenrosque la caja del altavoz y retire la cubierta. Tenga cuidado de no romper nada dentro. En este orador en particular, el frente se sujetó con tornillos, el resto fue pegado. Tuve que meter mis manos dentro del agujero y separarlo. Afortunadamente, se separó bastante fácilmente.
2. Mantenga los tornillos y las piezas - es probable que necesite más tarde.

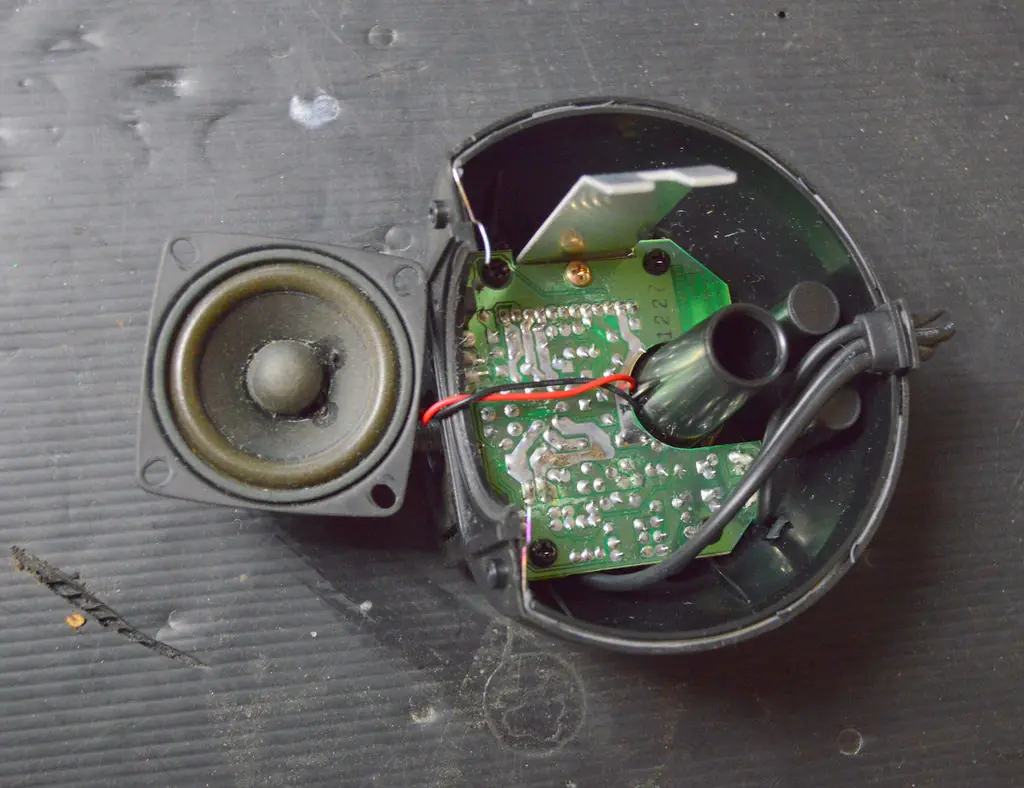

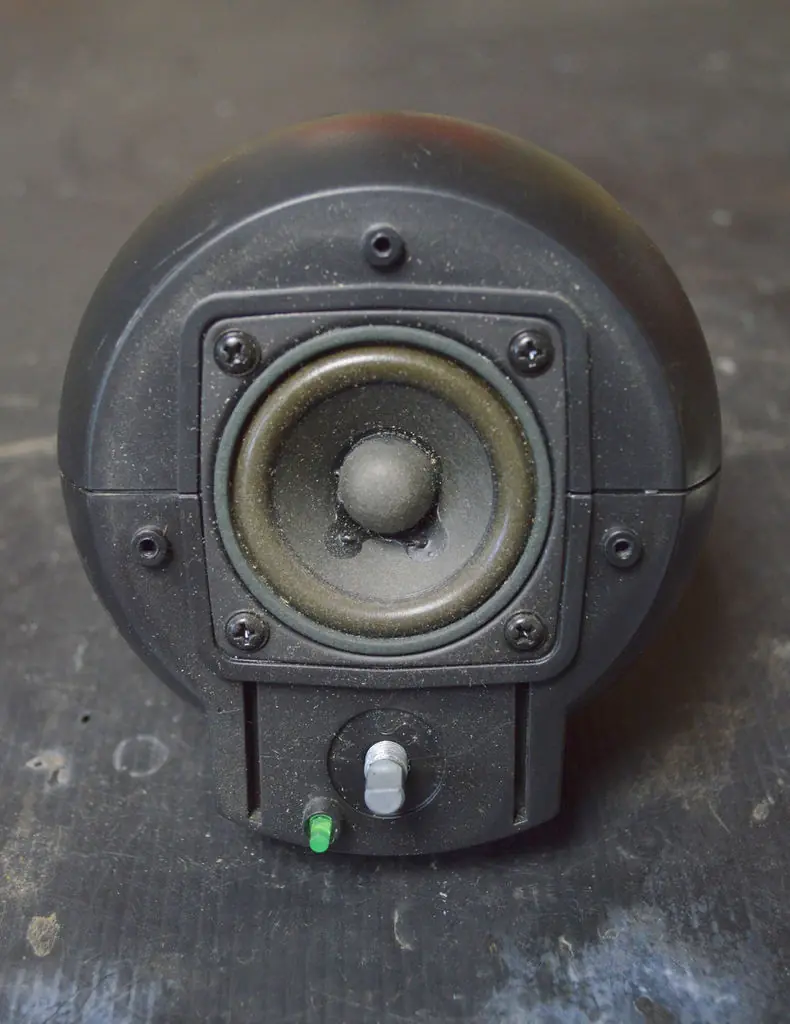

3. Desenrosque el altavoz y la placa de circuitos y quite todo del cuerpo del altavoz.
Estas cosas son bastante simples por lo que no debería tener ningún problema tirando uno aparte

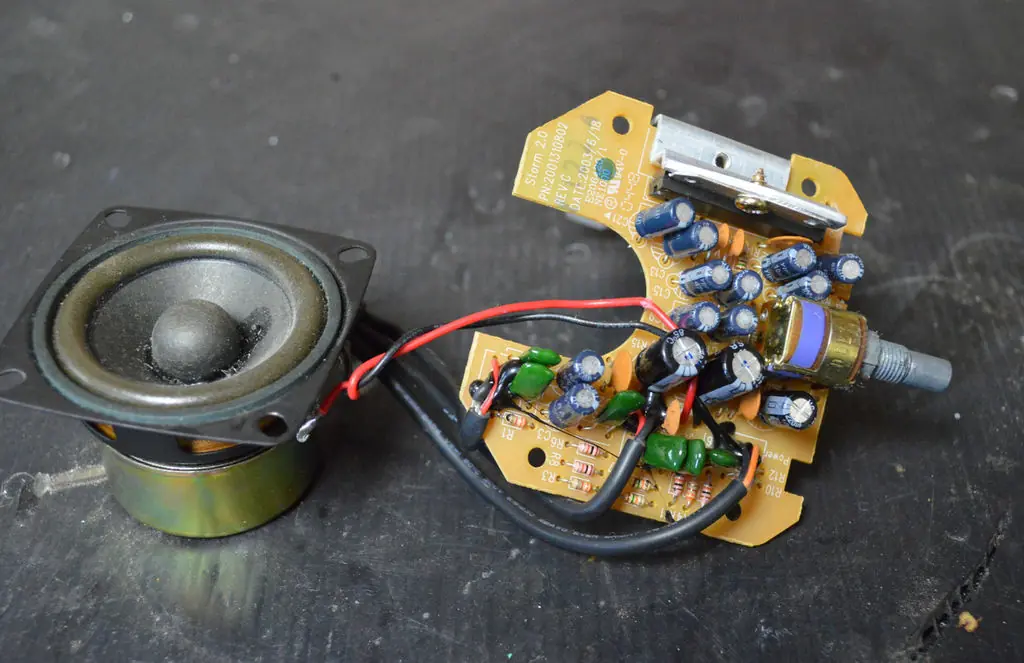

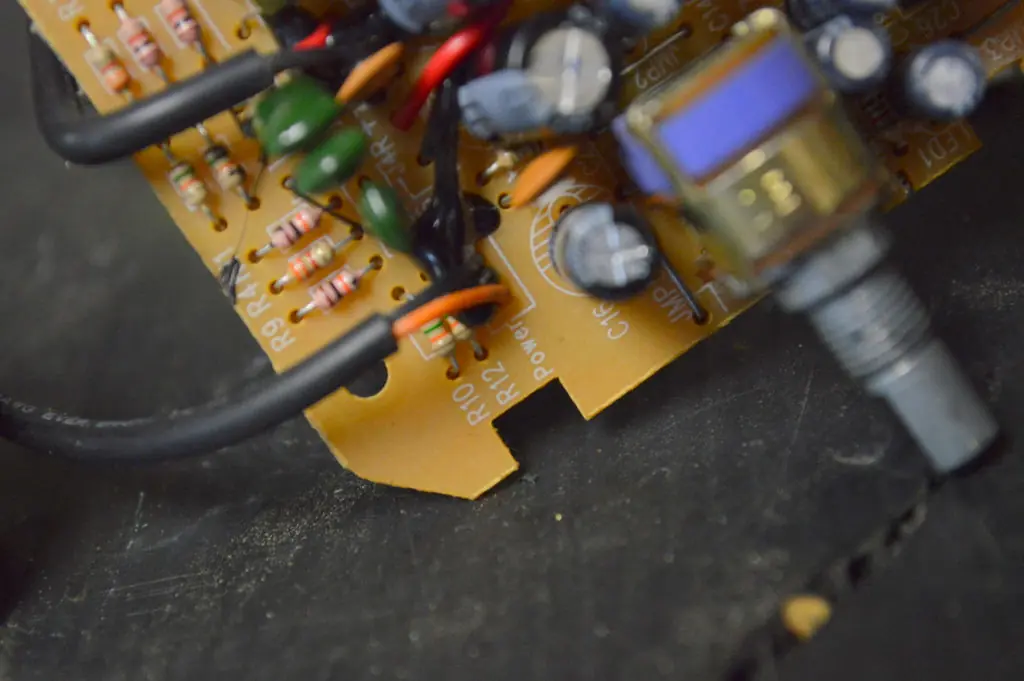

|Comprobar la salida de la tarjeta de circuitos|
Hay 3 cosas que usted necesita encontrar en la placa de circuito para permitirle hackearlo. A pesar de que no hay 2 tablas son iguales, usted no debe tener ningún problema real de localizar las partes a continuación.
Potencia
Lo primero que debe hacer es localizar dónde se conecta la alimentación a la placa de circuito. Esto es bastante fácil ya que puede simplemente seguir los cables desde el adaptador de corriente a la placa de circuito o si es alimentado por batería, sólo puede utilizar los terminales de la batería. Normalmente positivo tiene un alambre rojo, mientras que el negativo tiene un negro.
Jack (entrada de audio) - para reproducir música a través del altavoz
Todos estos altavoces deben tener un gato macho que se utiliza para conectar a la computadora. Cada conjunto de auriculares que posee tiene uno de estos al final del cable.
Potenciómetro de volumen para tocar la guitarra a través del altavoz
Esto es fácil de localizar, ya que es sólo la perilla de volumen. Lo que usted necesita encontrar sin embargo es los puntos de la soldadura en el potentionmeter.
Esto es todo lo que realmente necesita para encontrar en la placa de circuito - ahora permite empezar el cableado de la potencia

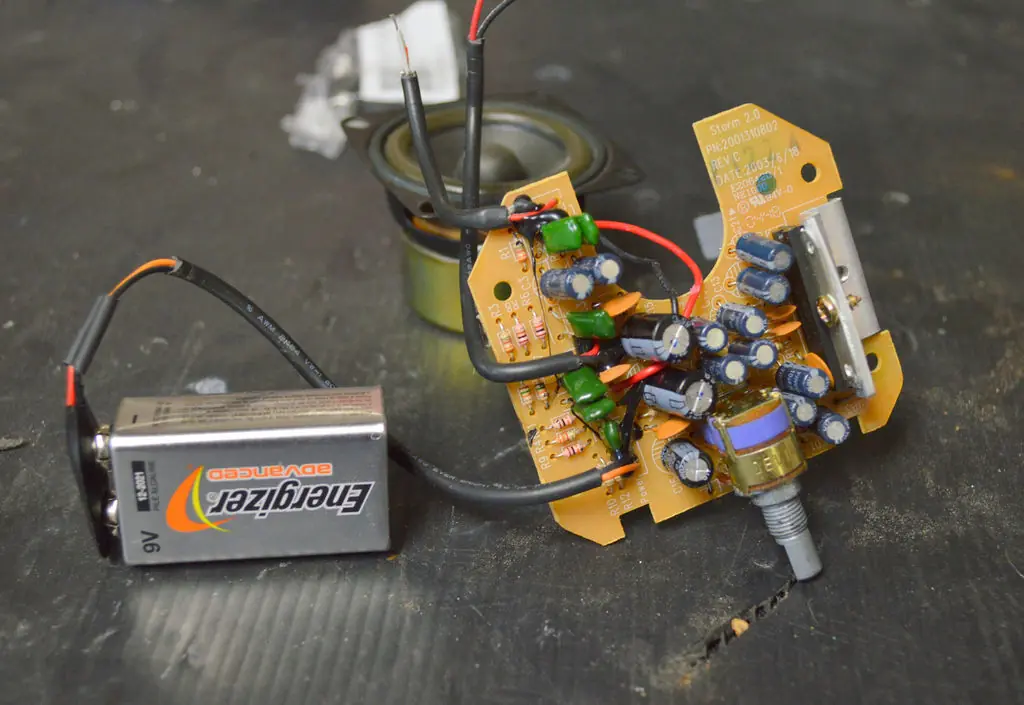

|Encendido|
Todos los altavoces de la computadora necesitarán energía para que el amplificador funcione. Algunos sólo se pueden conectar a la pared de alimentación (como el que he utilizado, otros tienen batería y enchufe de pared.
Pasos
1. Compruebe hacia fuera la parte posterior de la caja del altavoz - usted debe poder localizar cuántos voltios el altavoz necesita accionar. El que tengo utiliza 12 v, pero me imaginé 9 v haría como yo sólo estaba corriendo 1 altavoz.

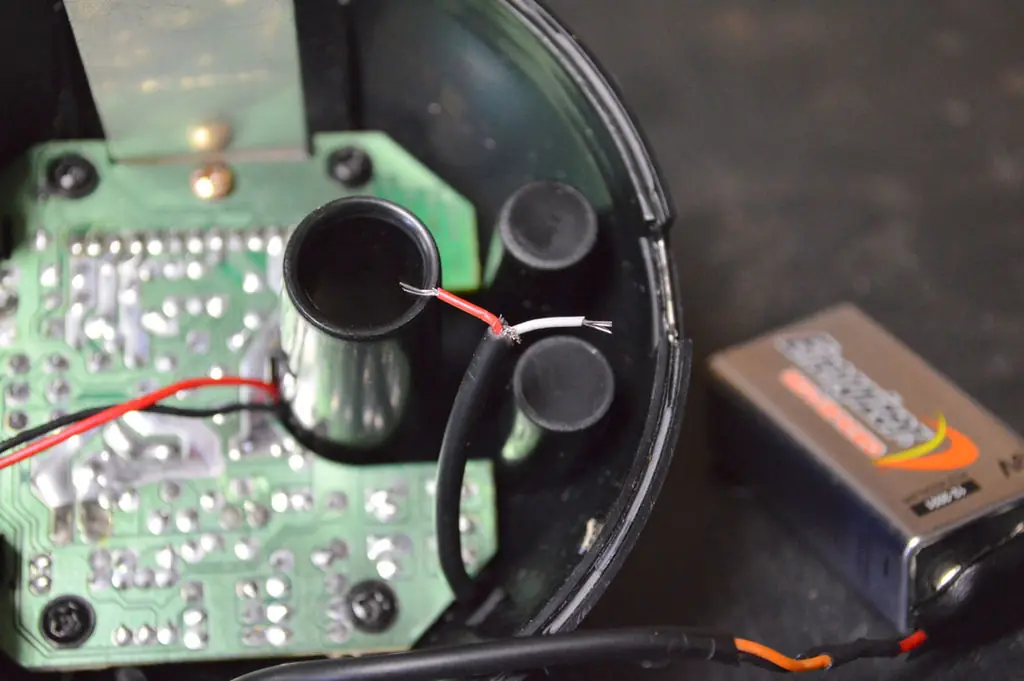

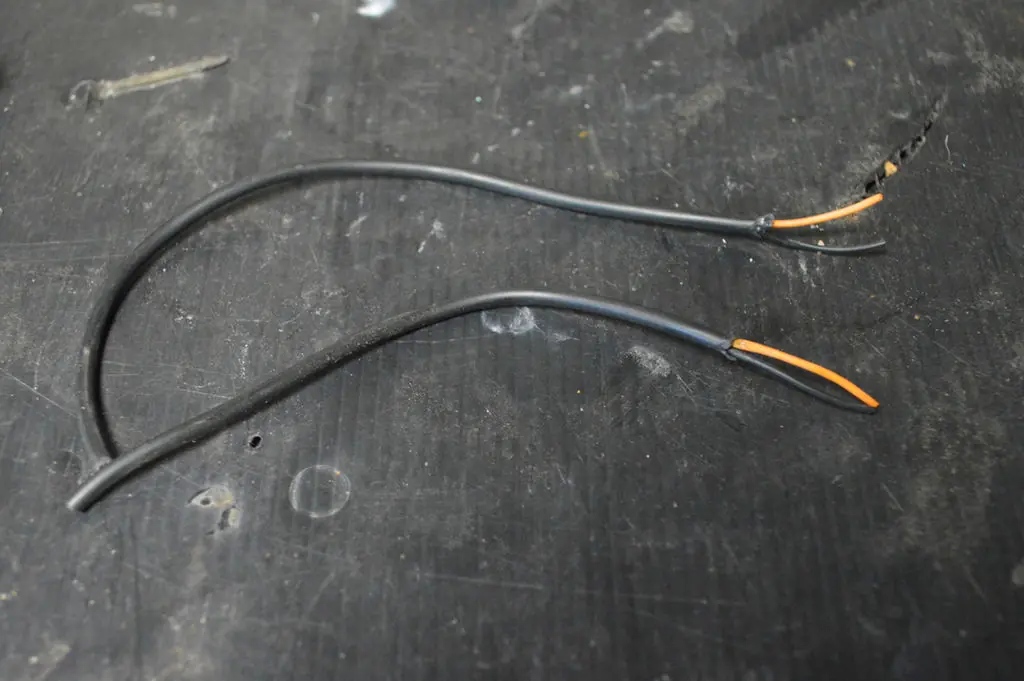

2. Encuentre los cables para la alimentación. Estos deben ser fáciles de encontrar ya que los cables suelen ser de color rojo y negro. También, mi tablero de circuitos tenía "energía" en él que era un pedazo de un give away. Una vez que usted haya localizado los alambres de la energía, corte el alambre pero deje los extremos soldados a la tarjeta. De esta manera usted no tendrá que volver a soldar en la placa de circuito real

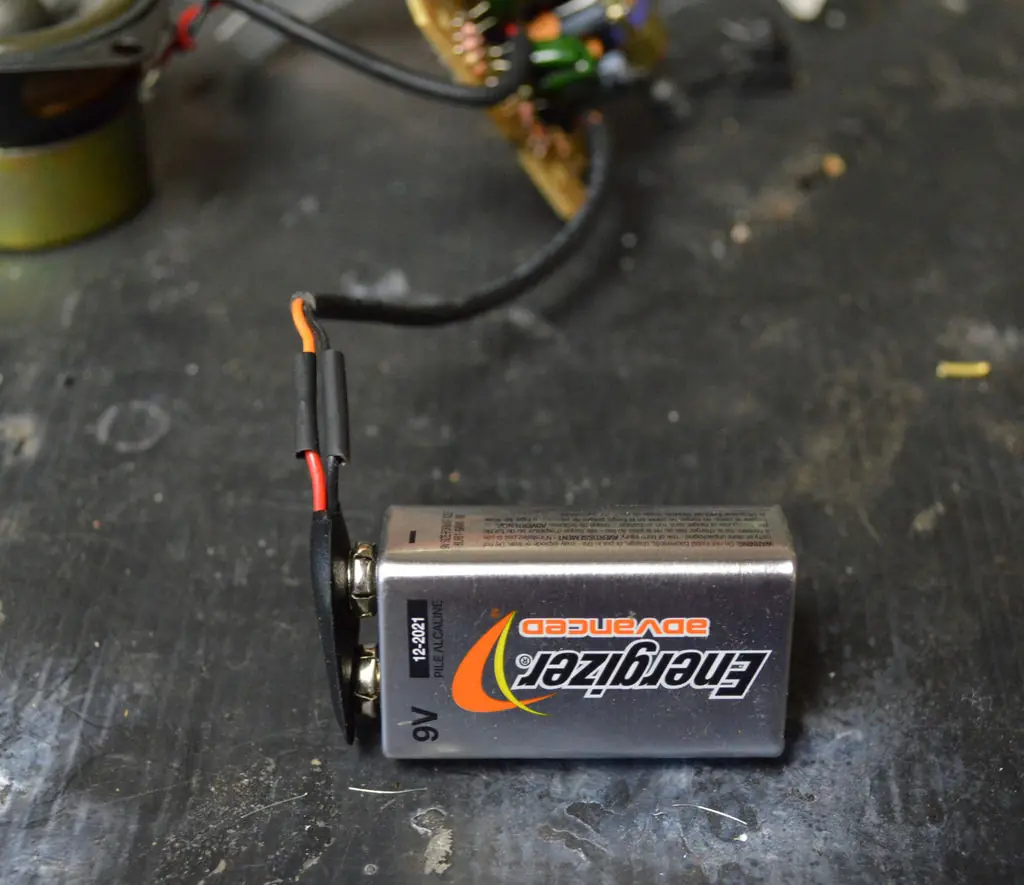

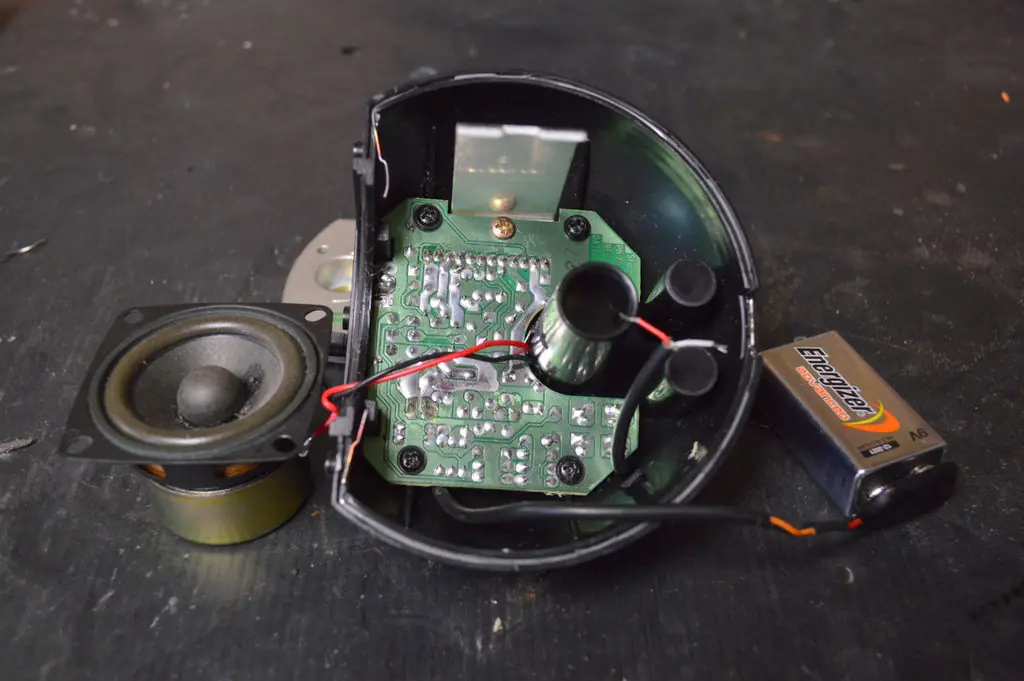

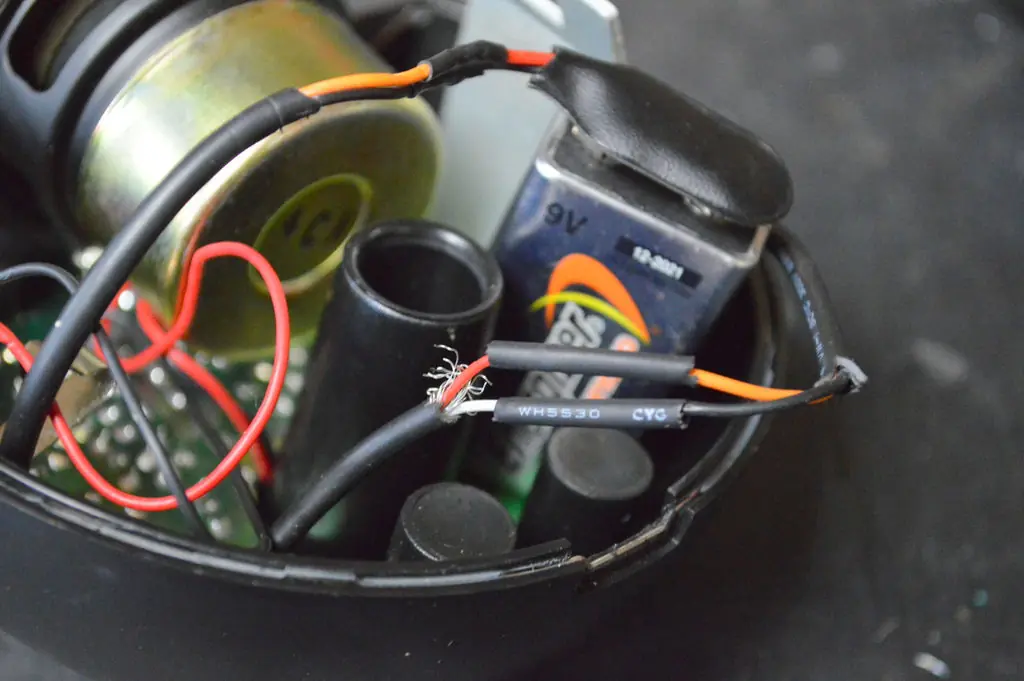

3. A continuación soldar en el soporte de la batería 9v a los cables positivos y negativos del amplificador.
4. Por último, no se olvide de añadir un poco de calor-shrink a los puntos de soldadura
Hecho. Si su amplificador tiene un indicador LED anon / off, puede comprobar y ver si el amplificador se enciende encendiéndolo y viendo si el LED se enciende. Si no es así, puede que tenga que revisar su cableado.

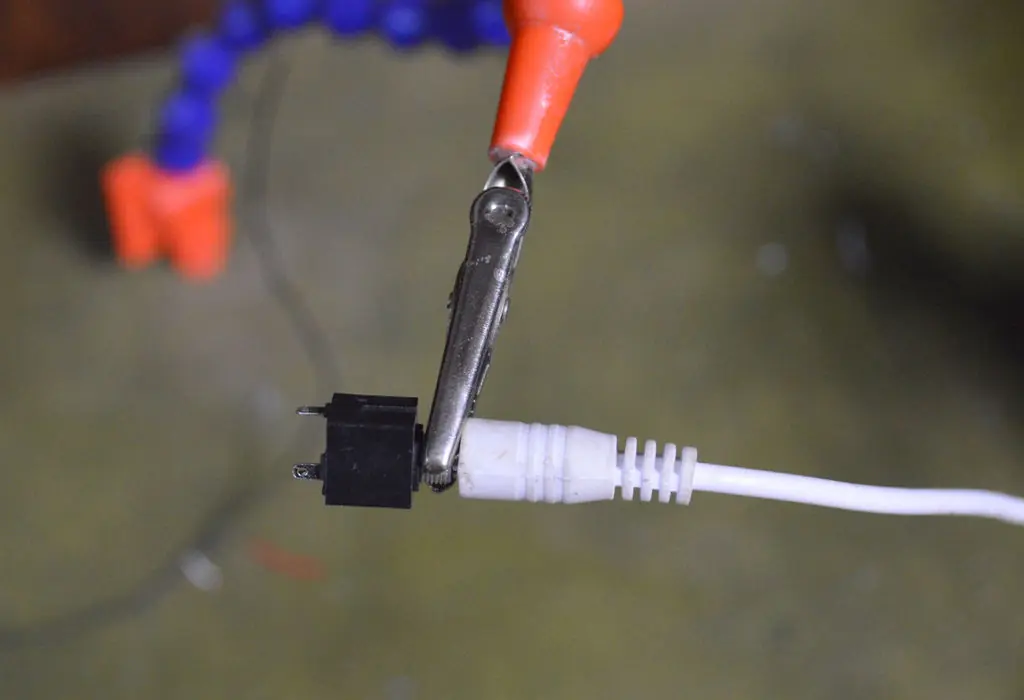

|Agregar un conector hembra hembra |(para que pueda reproducir música)
La mayoría si no todos estos altavoces de la computadora también tienen una entrada de audio macho jack. Éste es generalmente un alambre que sale del altavoz. Ahora si usted quisiera, usted podría apenas guardar esto como es y utilizarlo para tapar en su iPhone etc. Decidí quitar esto pues no quise tener un cordón que cuelga constantemente del altavoz, especialmente si estoy usando el Altavoz como un amplificador. Es fácil cambiar más de lo que le sugiero que siga adelante y hacer el mod.
Pasos
1. Encienda el amplificador (asegúrese de que tiene una batería en su lugar).

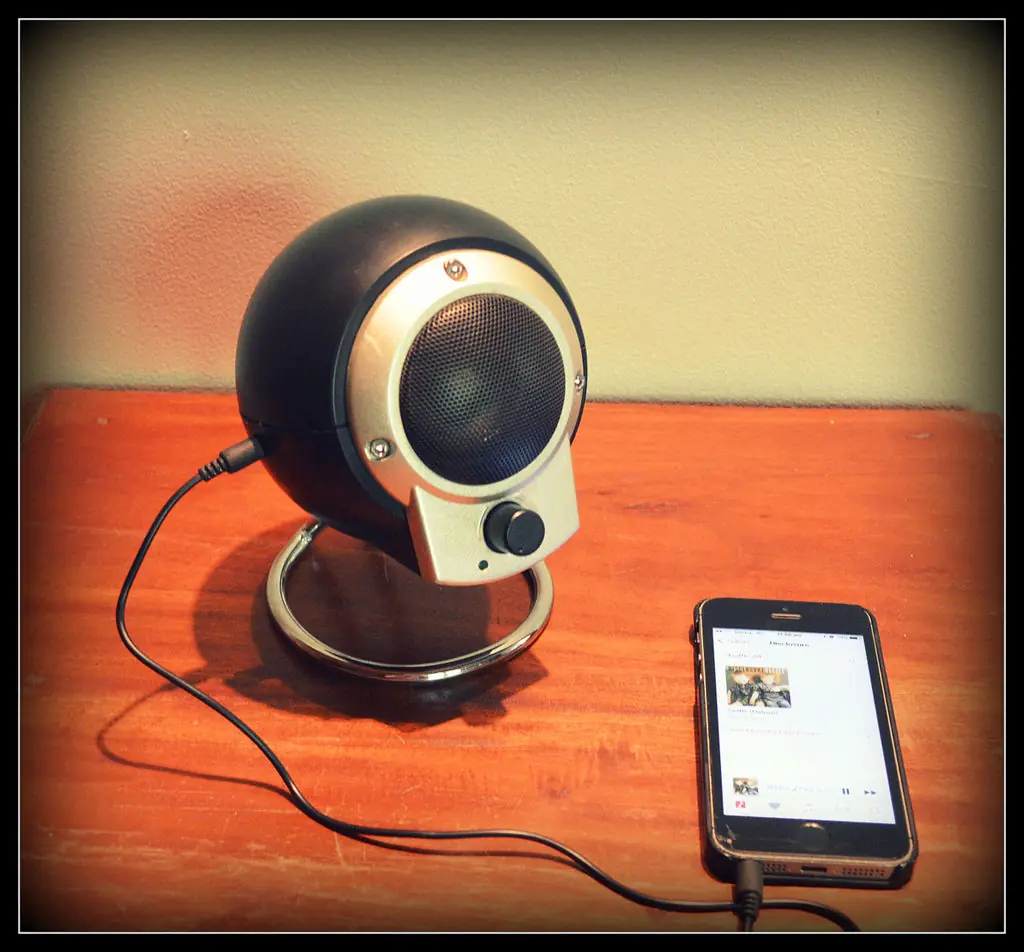

2. Enchufe un extremo del cable de audio de 3,5 mm (todo el mundo debería tener uno de estos tirados) en su iPhone o lo que sea que utilice para la música. Empiece a reproducir música desde su iPhone.

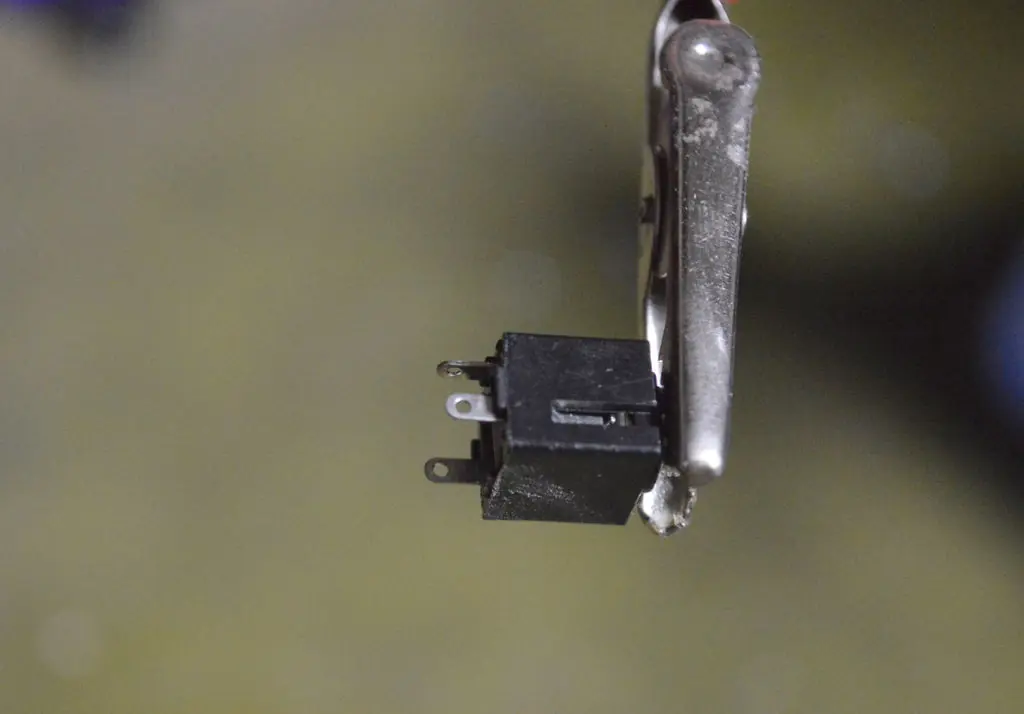

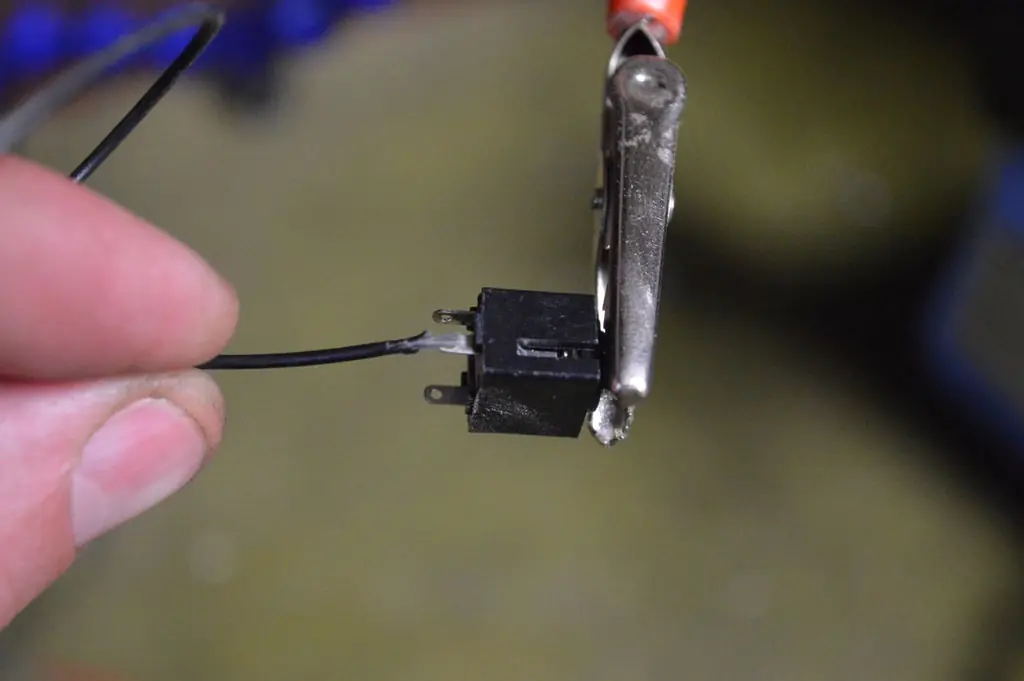

3. A continuación tome el conector hembra hembra estéreo Jack y conecte el otro extremo del cable de audio en él.

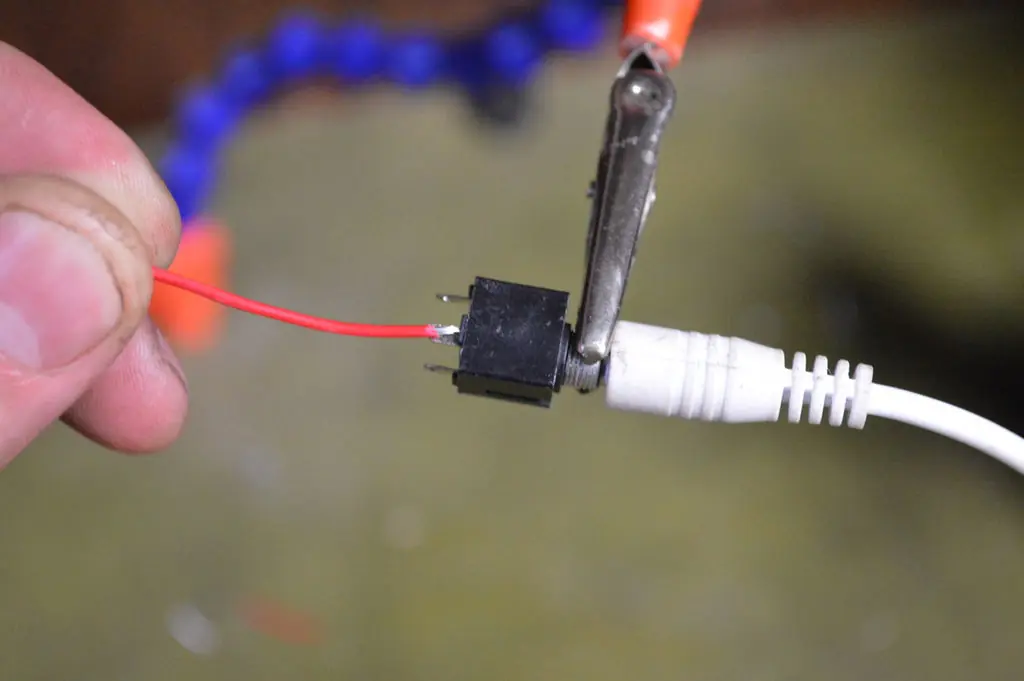

4. A continuación, toque los cables que solían ser conectados a la toma de entrada a los puntos de soldadura en el conector hembra hembra estéreo Jack. Si su música no escucha, pruebe una combinación diferente hasta que escuche algo de música del altavoz.

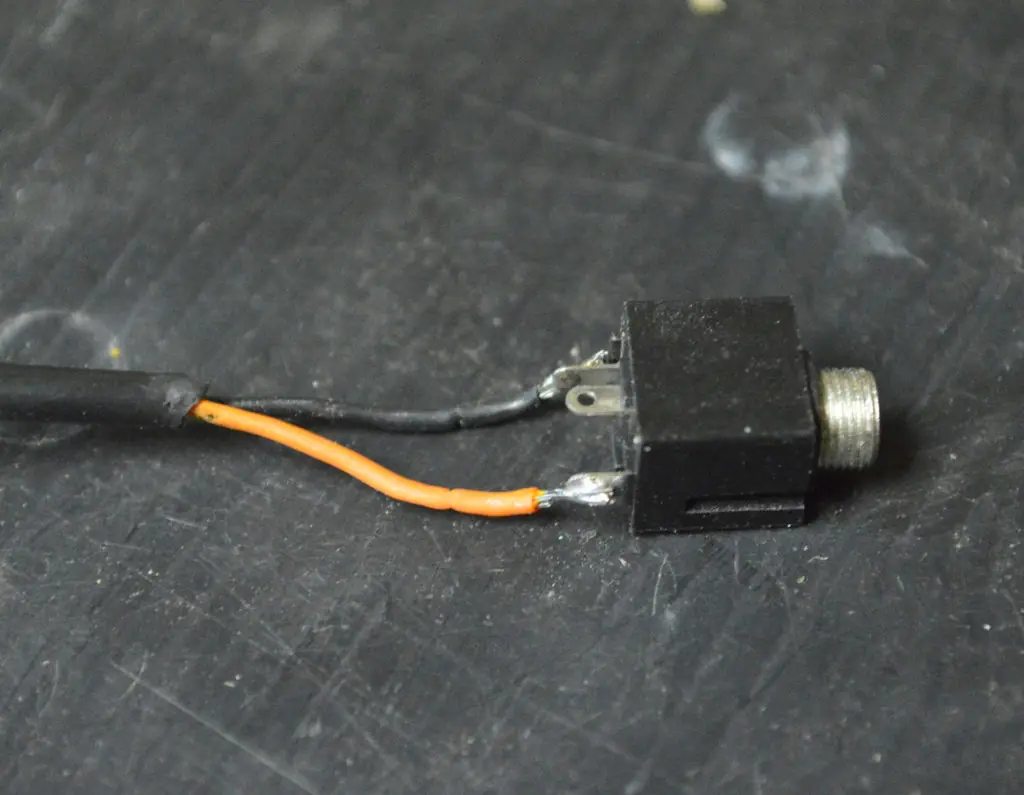

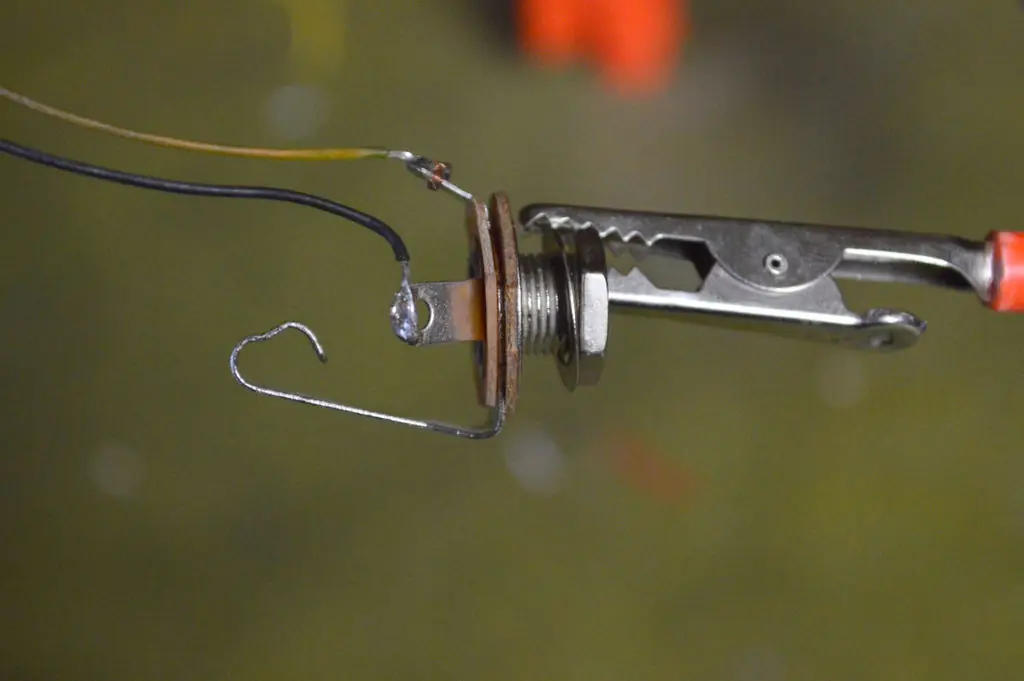

5. Soldar los cables a los puntos de soldadura en el conector hembra hembra estéreo Jack.
|Agregando el gato femenino al amperio|
Como ya ha localizado las secciones que necesita encontrar (terminal negativo y potenciómetro), podemos saltar directamente a esta sección. Esto no es difícil confiar en mí.
Pasos

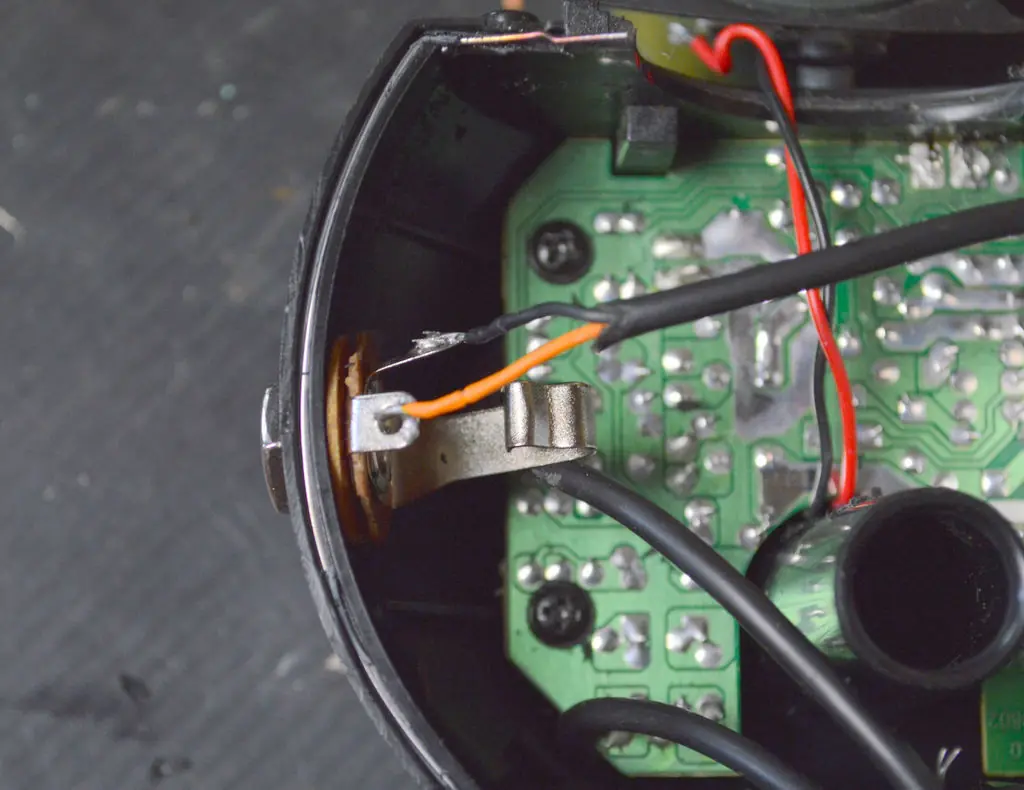

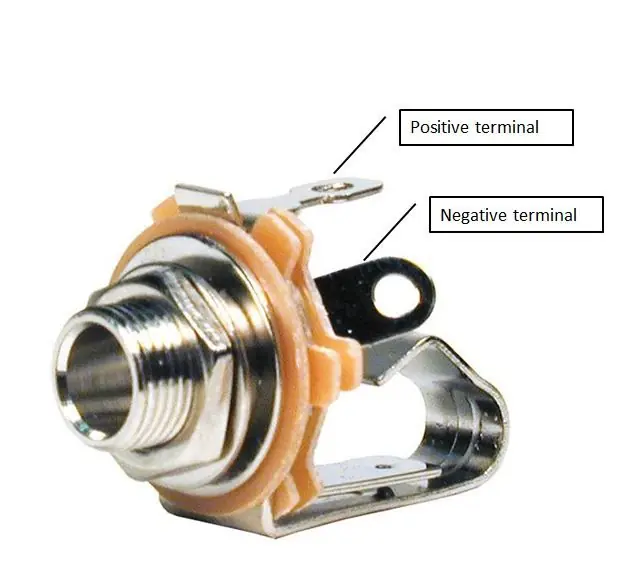

1. Primero soldar un cable rojo y negro en el conector de jack de ¼ ". El cable rojo (positivo) debe ser soldado al punto de soldadura superior (esto se conecta al brazo en el gato que toca el extremo del cable macho.) El cable negro (negativo) se conecta al otro punto de soldadura Al lado del gato y toca el lado del cable macho.Ver primera imagen que muestra cuál es positivo y cuál es negativo.

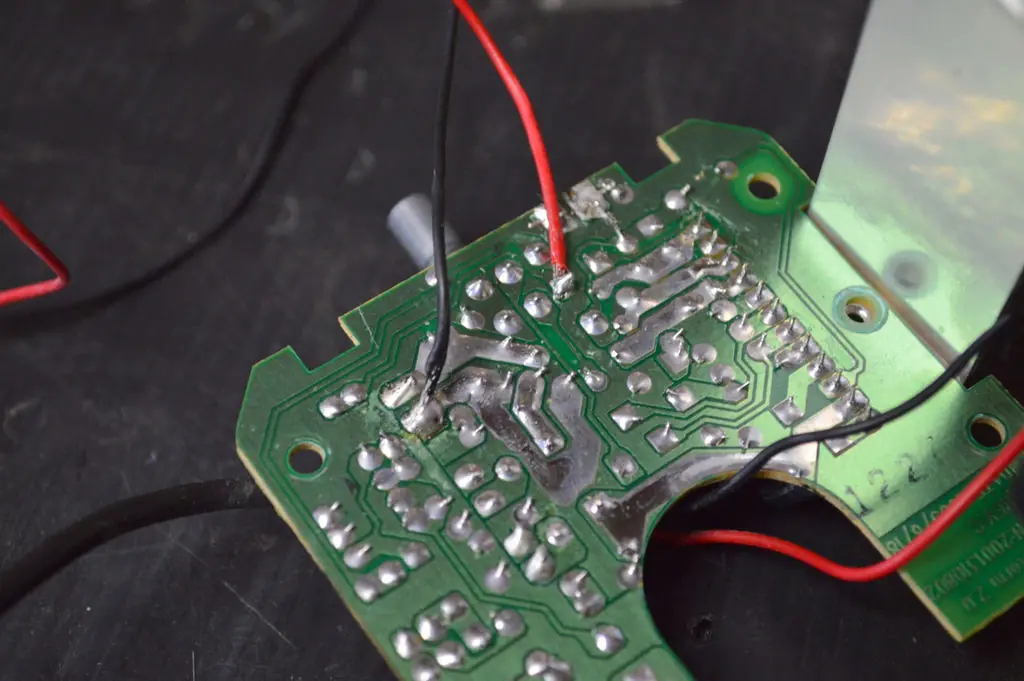

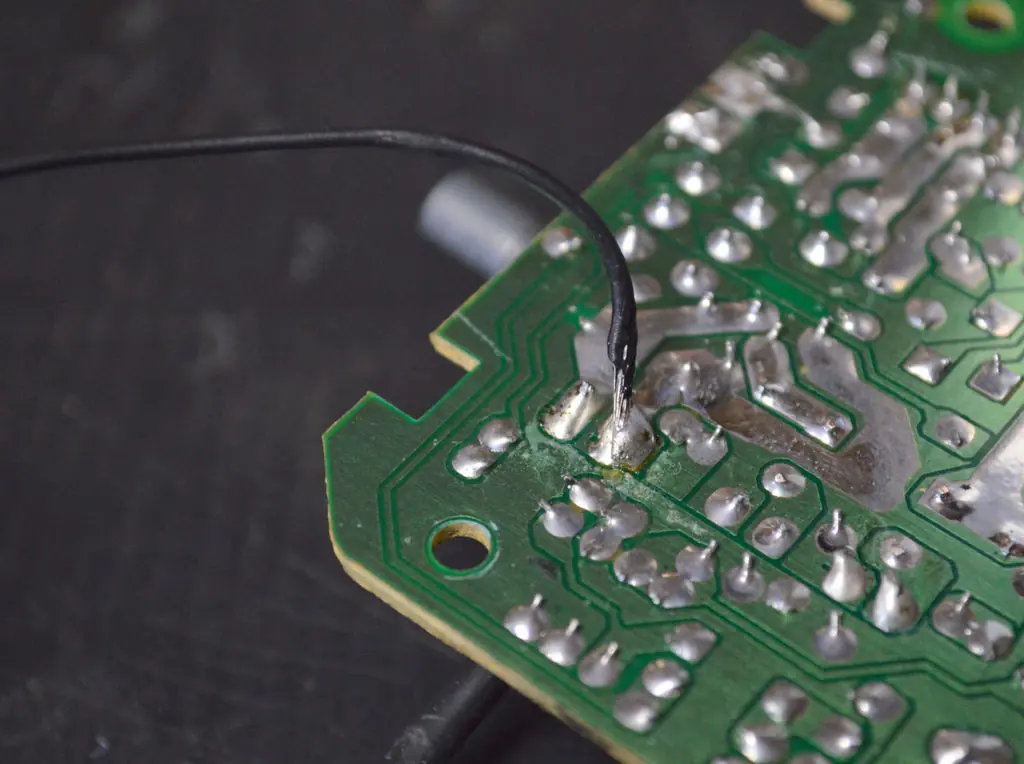

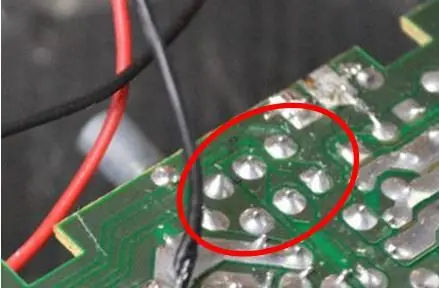

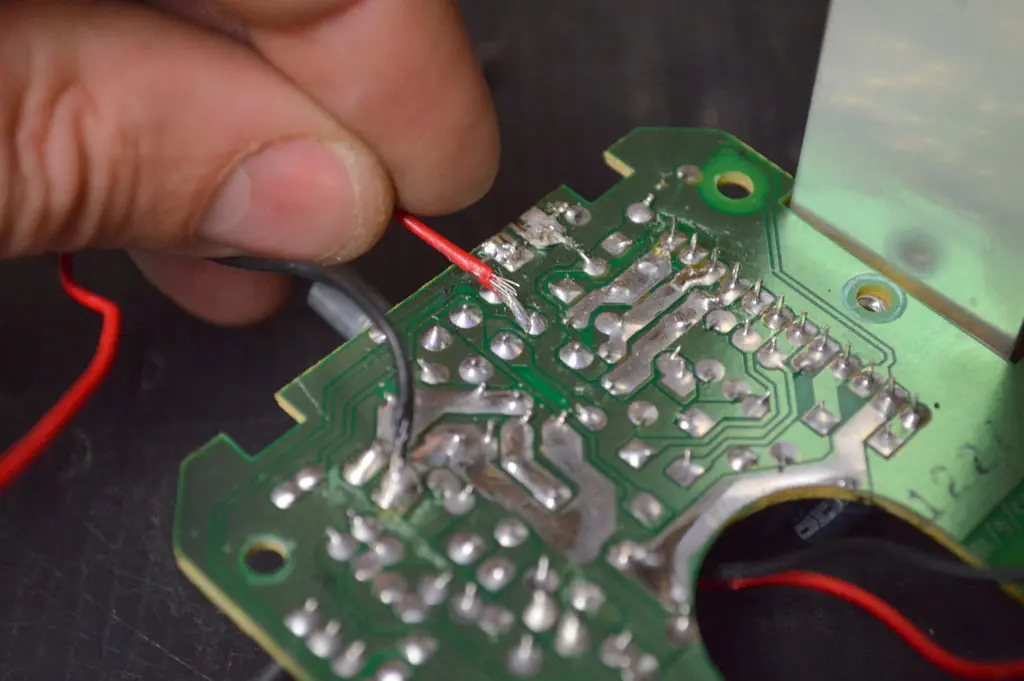

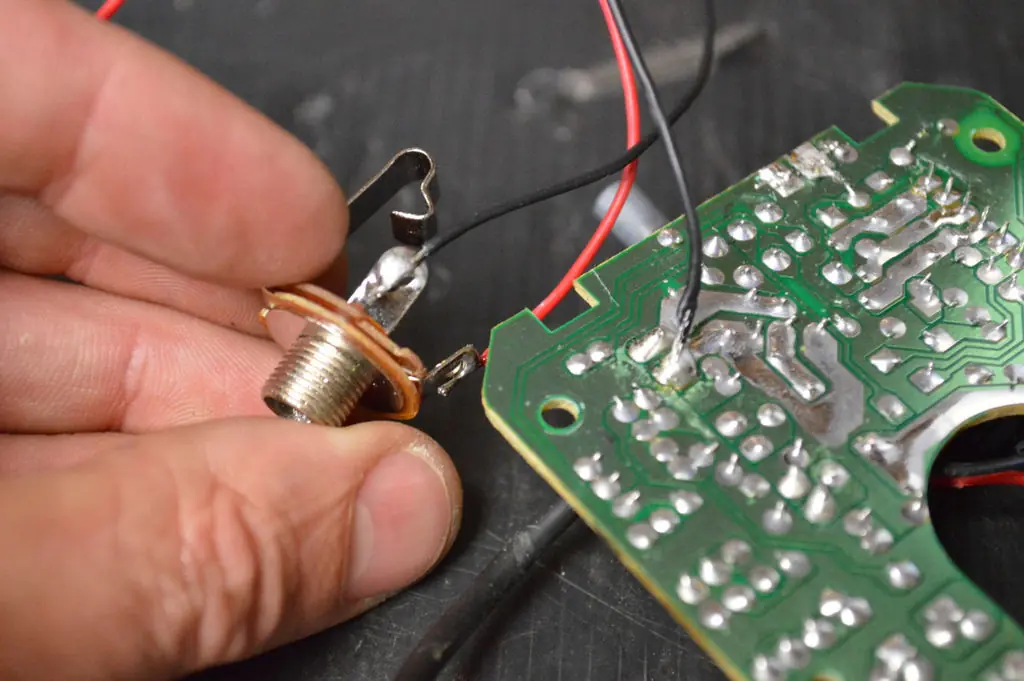

2. A continuación, soldar el cable negro (negativo) al punto de soldadura negativo en la placa de circuito. Recuerde, aquí es donde el cable negativo de la energía está conectado. Por lo general, hay un montón de puntos negativos diferentes en el tablero sin embargo, así que si usted está teniendo problemas para soldar en esta pinta, sólo tienes que seguir las huellas en la placa de circuito desde el punto negativo y utilizar un punto de soldadura negativo diferente.
3. Ok - por lo que ahora es el momento de conectar su cable de guitarra en el gato y la guitarra.
4. Asegúrese de que el altavoz esté encendido y dé a su guitarra un rasgueo. Al mismo tiempo, toque el extremo del cable rojo a uno de los puntos de soldadura en el potenciómetro y escuche cualquier sonido del altavoz. Si no ocurre nada, pruebe con otro punto de soldadura. Eventualmente (puede haber de 3 a 6 puntos de soldadura en el potenciómetro) usted encontrará uno donde usted oirá su guitarra a través del amplificador. Es importante, sin embargo, probar todos los puntos de soldadura para asegurarse de encontrar el mejor. Sólo porque usted consigue un poco de sonido, no significa que es el lugar ideal para soldar el cable.
5. Una vez que usted dio encontrado el punto de soldadura derecho - soldar el alambre rojo en él.
|Conecte los conectores al altavoz|

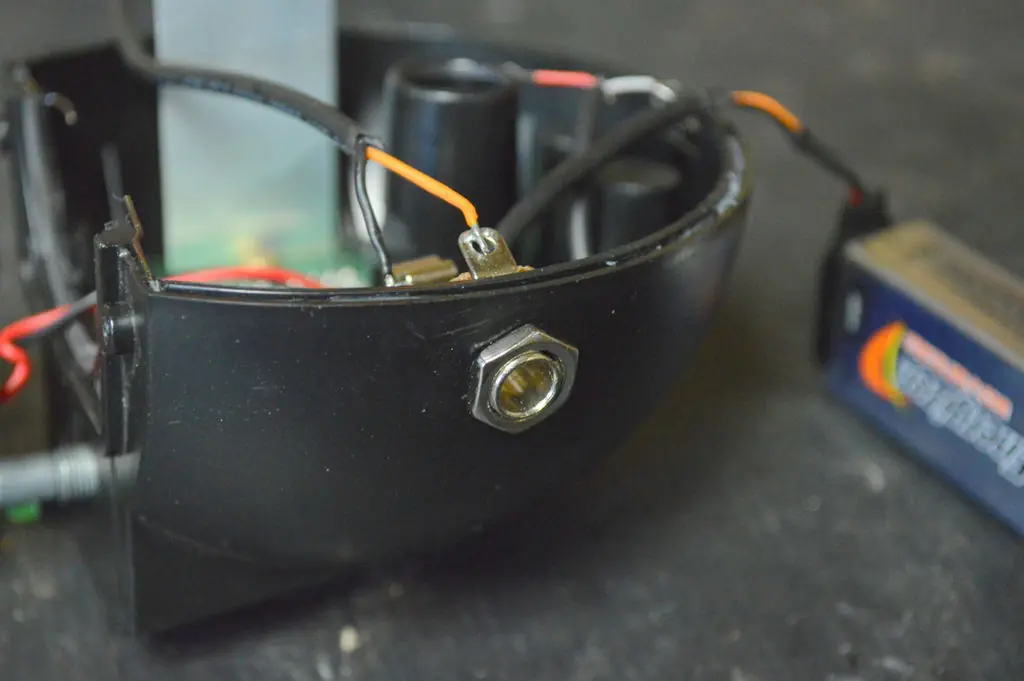

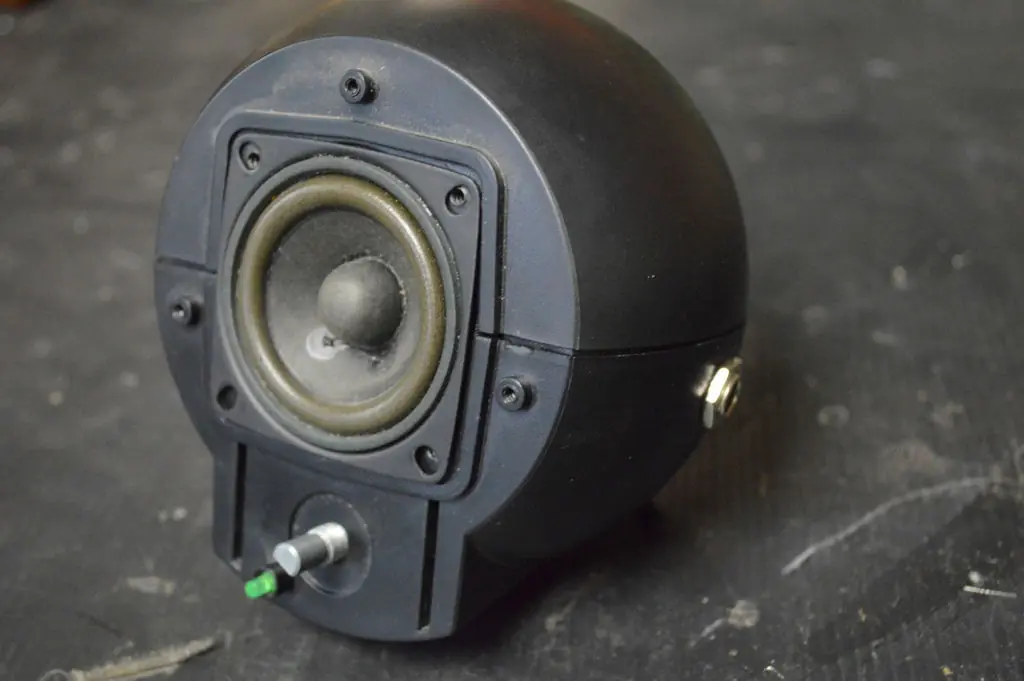

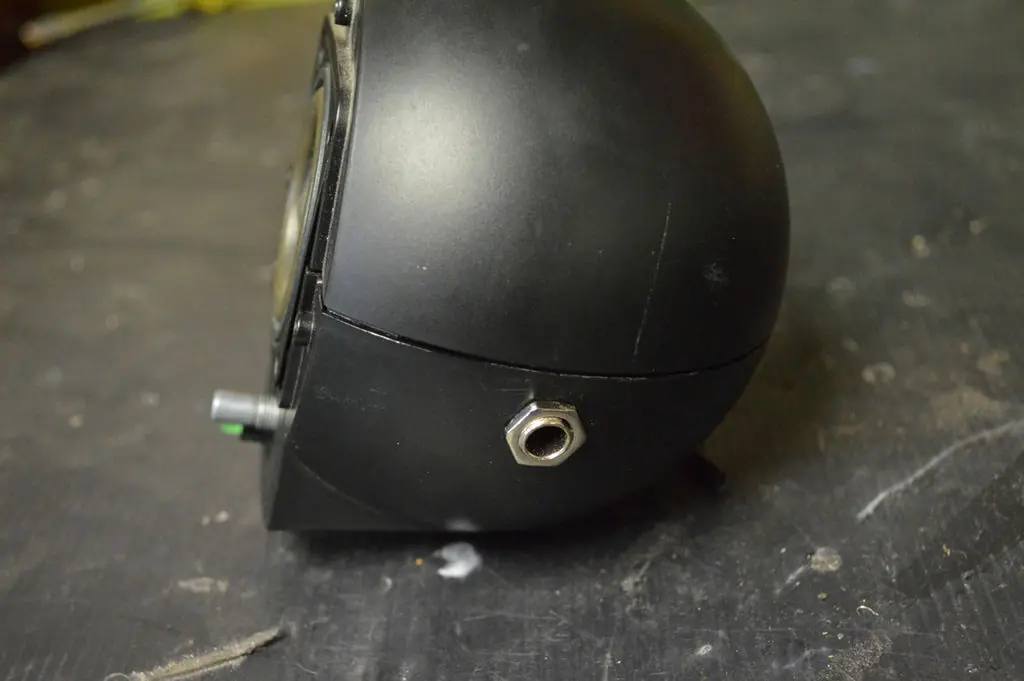

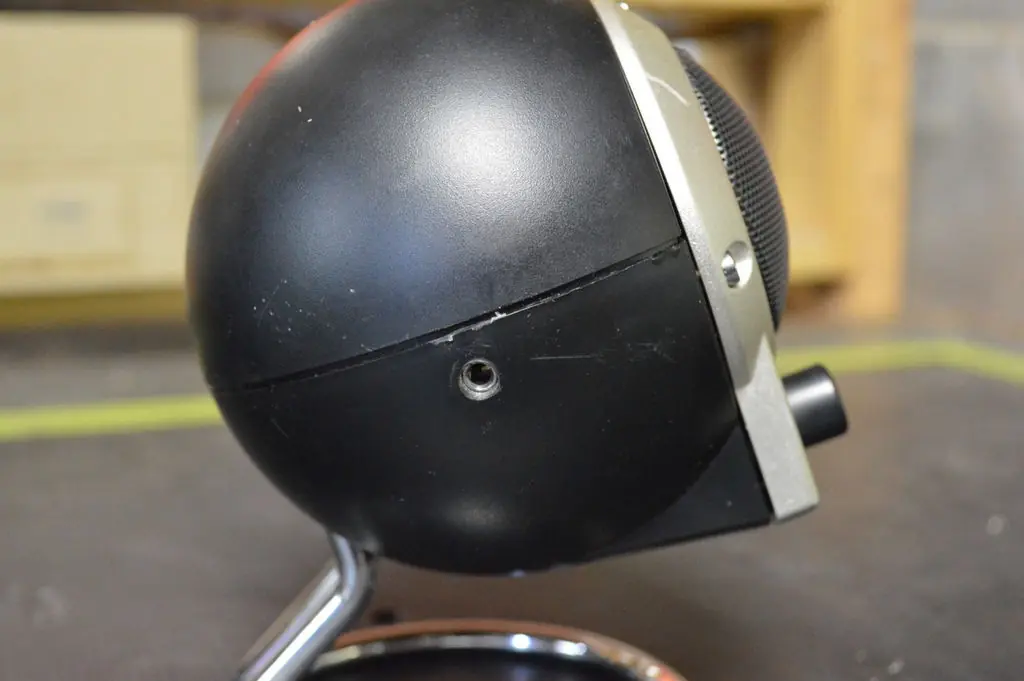

Una vez que tenga todas las conexiones hembra hembra soldado en el lugar y que ha probado todo, es hora de perforar un par de agujeros en el lado del altavoz y adjuntarlos.
Pasos
1. Primero decida dónde quiere conectar sus conectores de enchufe. Recuerde sin embargo, es necesario poner el altavoz de nuevo en lo que asegúrese de encontrar un lugar donde hay suficiente espacio.

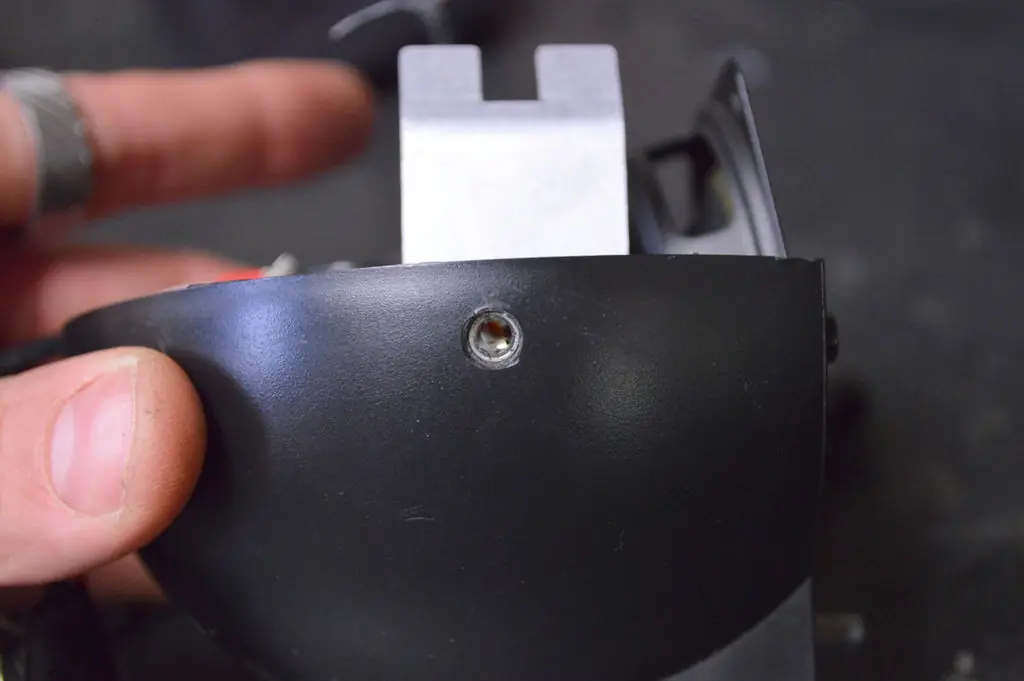

2. Taladre un par de agujeros, uno para la toma de audio y otro para el conector de la guitarra.
3. Asegúrelos en su lugar
|Cerrar todo|

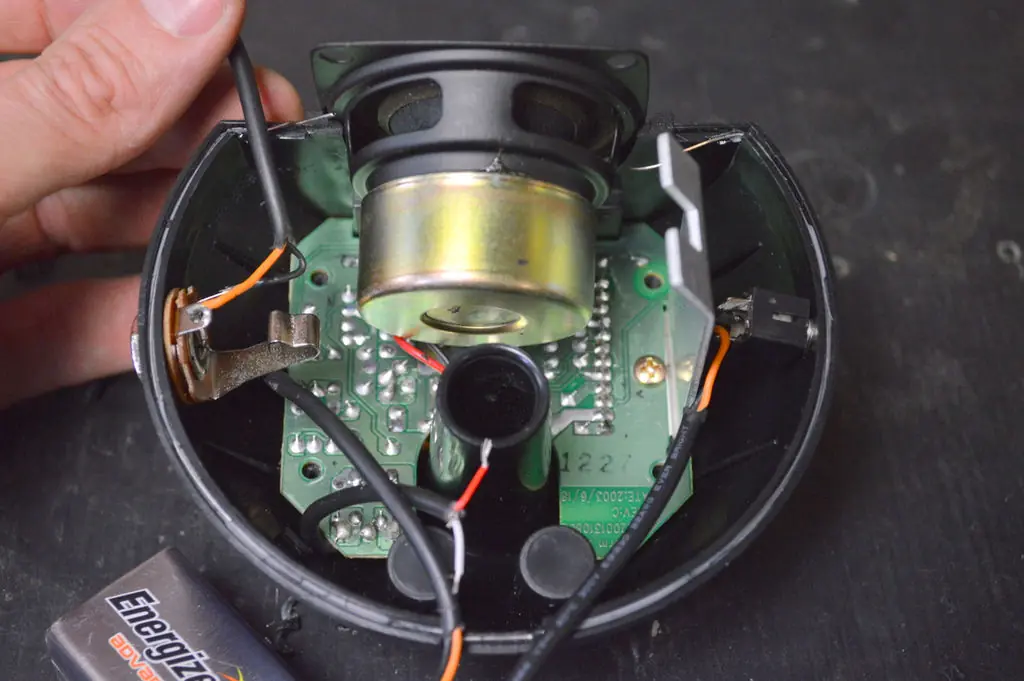

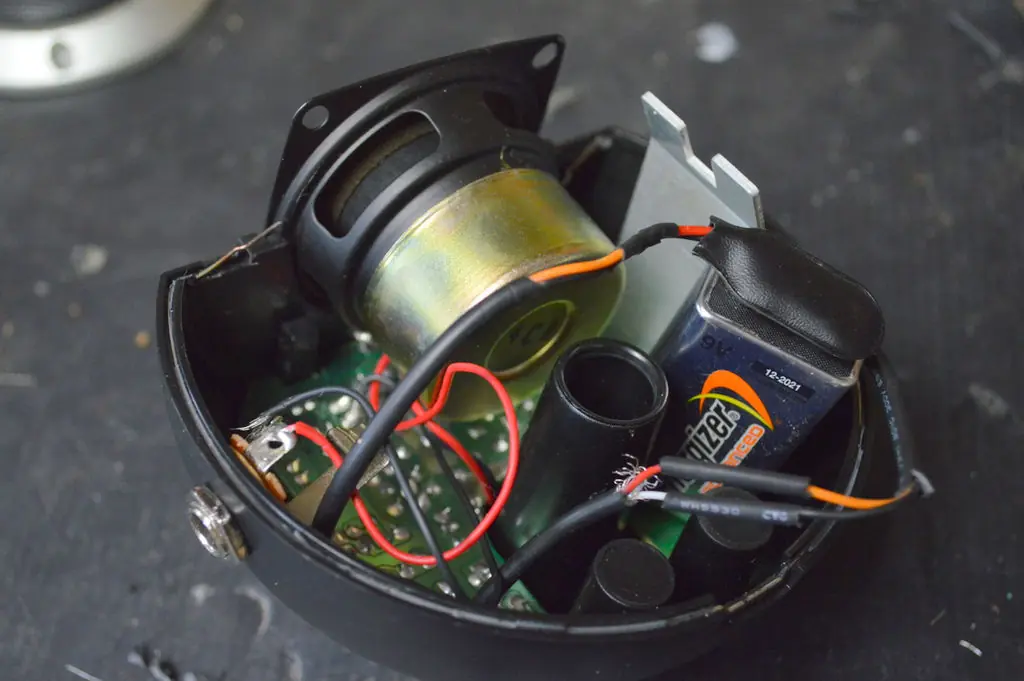

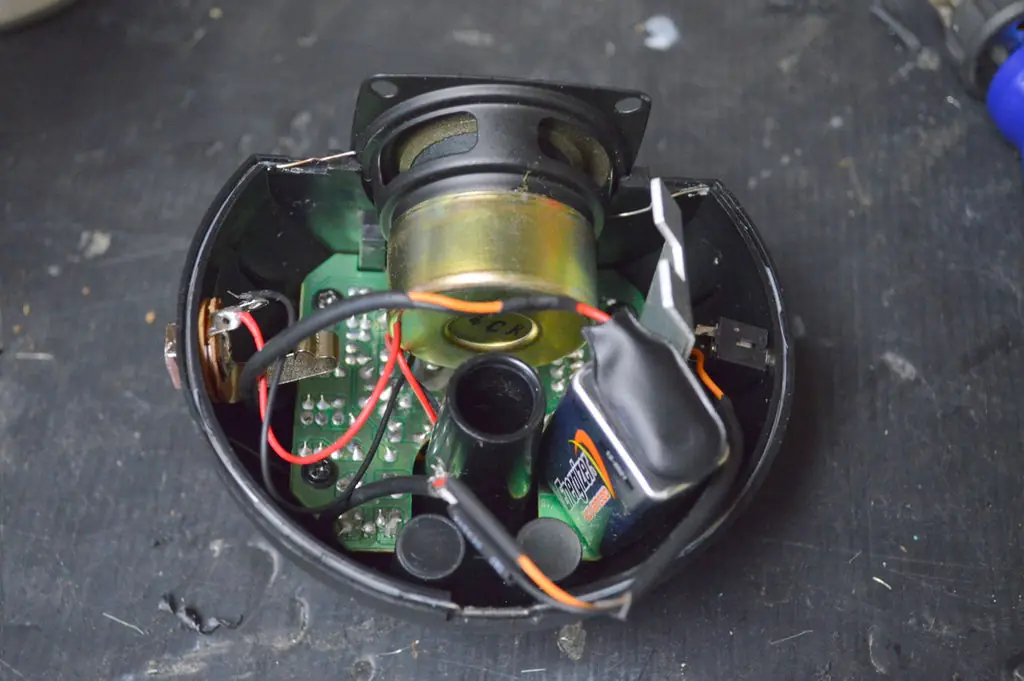

El último paso es cerrar la caja del altavoz y asegurarse de que todo está en su lugar. Como mi altavoz funcionó originalmente fuera de la energía de la pared, no había ningún espacio dedicado de la batería en el altavoz. Tuve que sólo soportar la batería en el interior del altavoz (que había mucho espacio para hacerlo), y cerrar todo. Para cambiar la batería, todo lo que tengo que hacer es quitar la parte delantera de la caja y desenroscar el altavoz. Entonces podré sacar la batería y reemplazarla. No es ideal pero hará el trabajo.

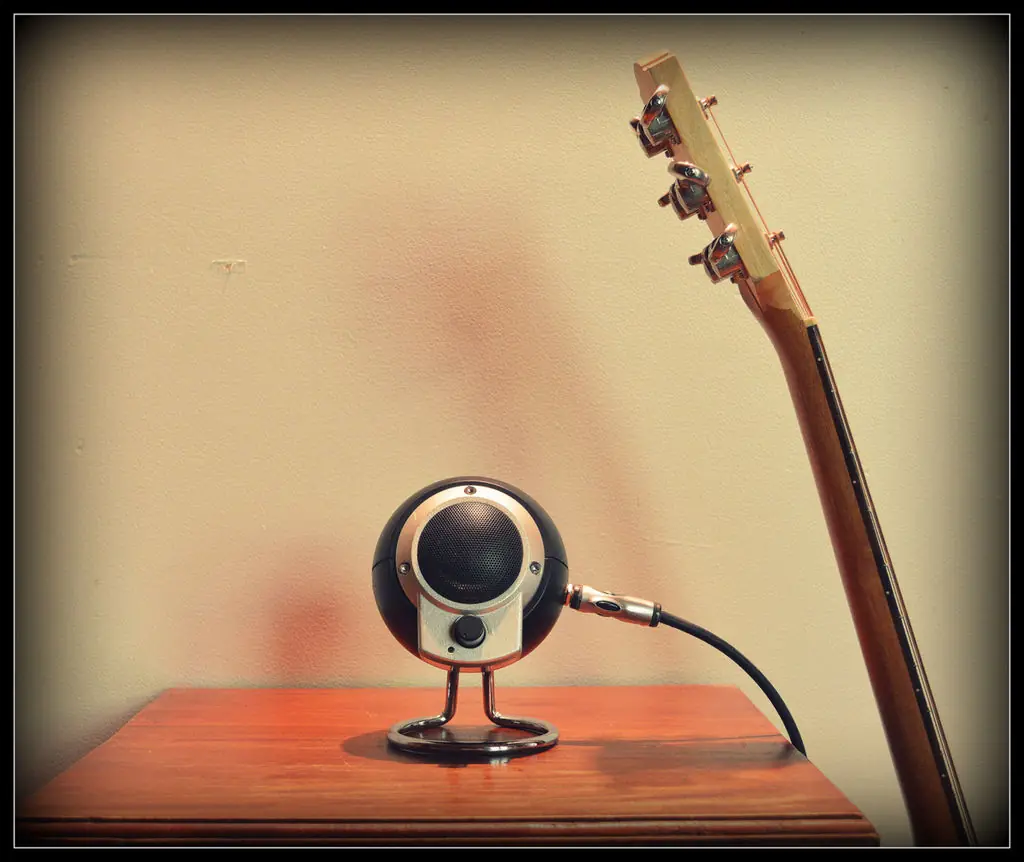

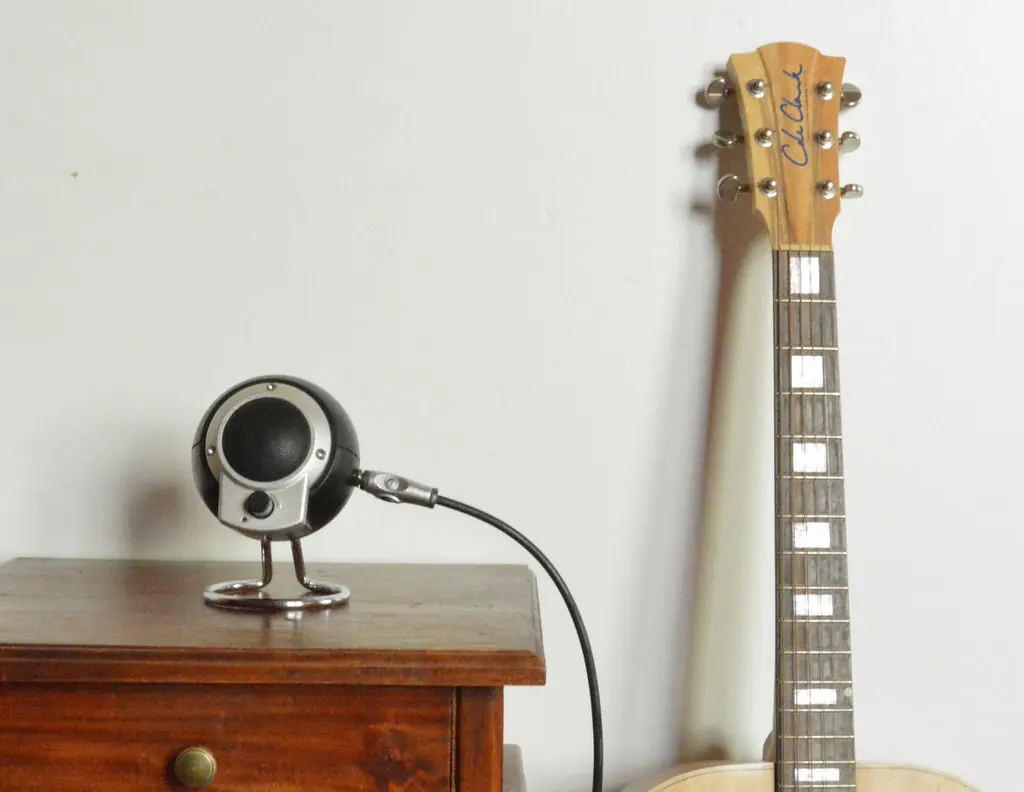

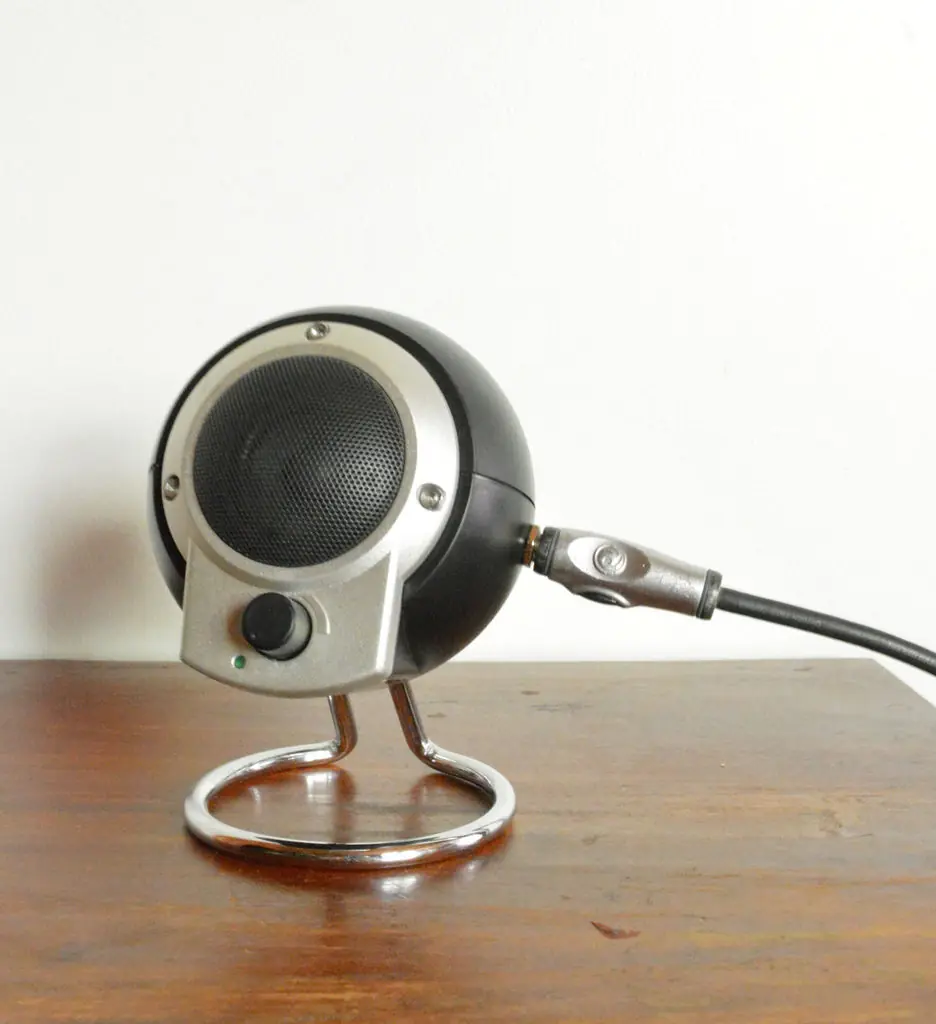

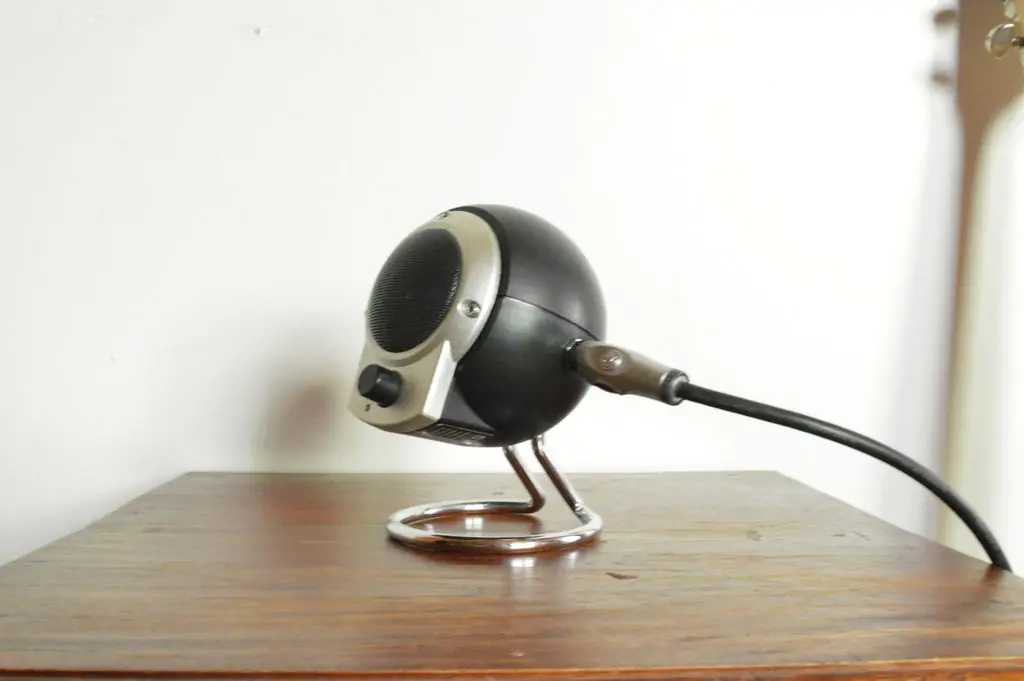

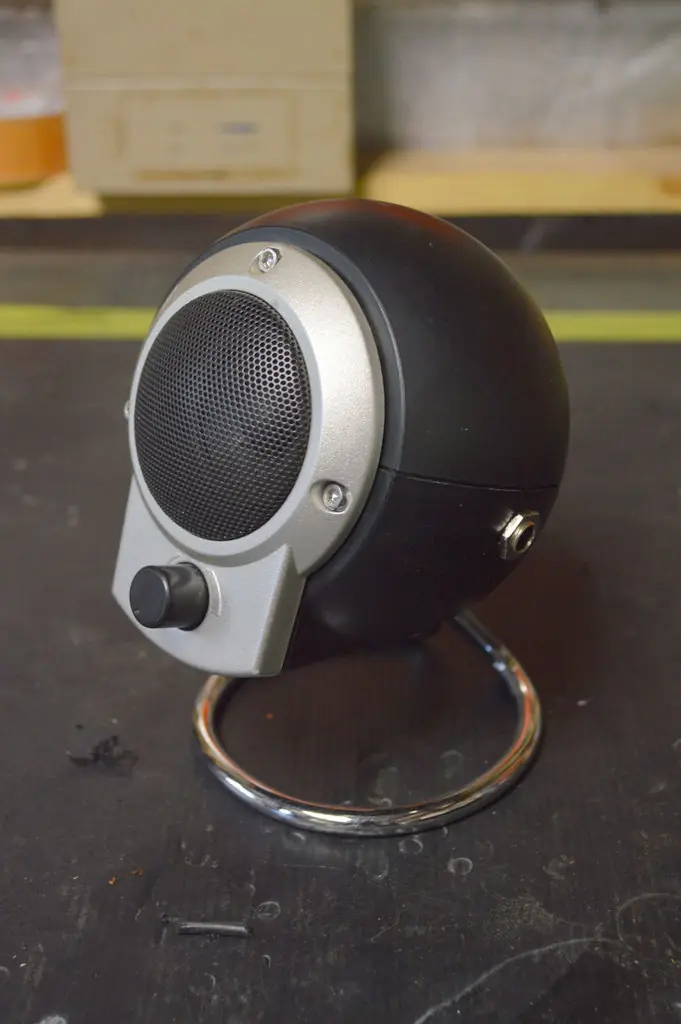

Así que ahora que ha completado su amplificador / altavoz, es el momento de darle una prueba adecuada en la guitarra y ver qué tipo de sonido que sale de ella.
