Rusia ya tiene decidido modificar y actualizar unos 150 T-72 de sus arsenales a la versión T-72B3M; también conocida como T-72B4. De acuerdo con los ingenieros rusos el T-72 modernizado es equivalente a los mas nuevos T-90 pero con costos mucho menores
T-72B3M del equipo Ruso, durante el biathlon de tanques de 2014
Actualmente las fuerzas rusas utilizan una amplia variedad de T-72, el T-72 básico comenzó su producción en serie en 1970 en forma de un desarrollo posterior del T-62 con algunas características del mas avanzado y mas costoso T-64 de Kharkiv Morozov (KMDB) que a su vez es la base del desarrollo del mas moderno T-90
Rusia tiene planificado un gasto de unos 37 millones de U$ para actualizar unas 150 unidades al estandard B3M segun comentaba Alexey Zharich el director ejecutivo de Uralvagonzavod al diario Izvestia.
El T-72B3M (T-72B4) sera actualizado con multitud de componentes nuevos incluyendo un nuevo cañón liso de 2A46M5 de 125-mm así también como nuevos componentes de de puntería Sosna-U junto con el nuevo sistema de control de tiro 1A40-4 y una nueva computadora balística para mejorar aun mas la precisión.

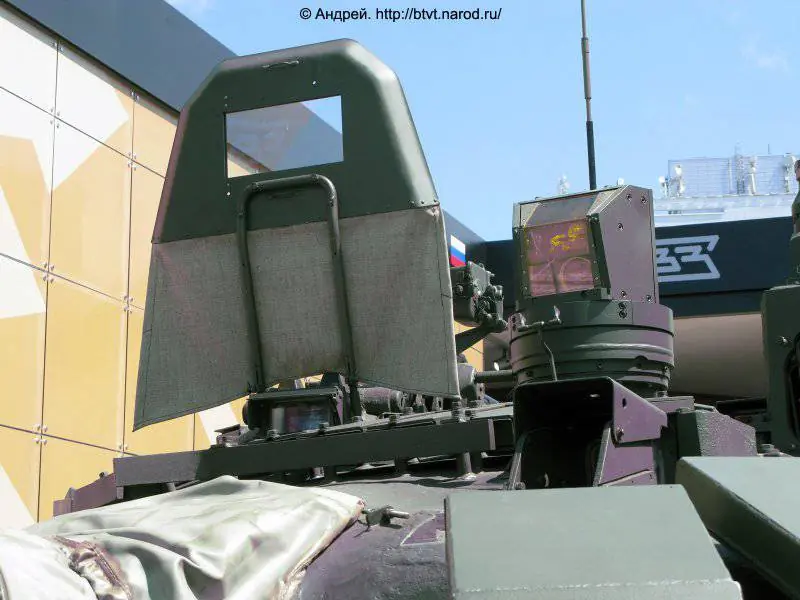

Nuevo elemento de observación para el comandante de la unidad PK PAN
El nuevo sistema de observación PK PAN, contiene un subsistema de mira térmica y se encuentra estabilizado y a pesar de ser muy similar al Sosna-U, este sistema le da la posibilidad al comandante de adquirir blancos.

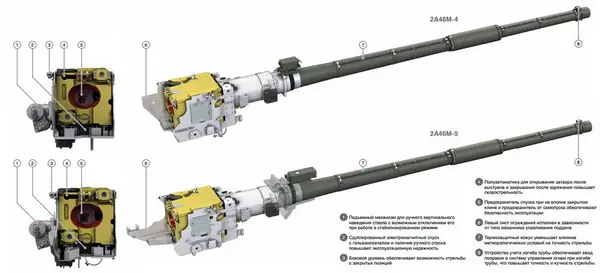

El nuevo 2A46M5 125-mm de anima lisa

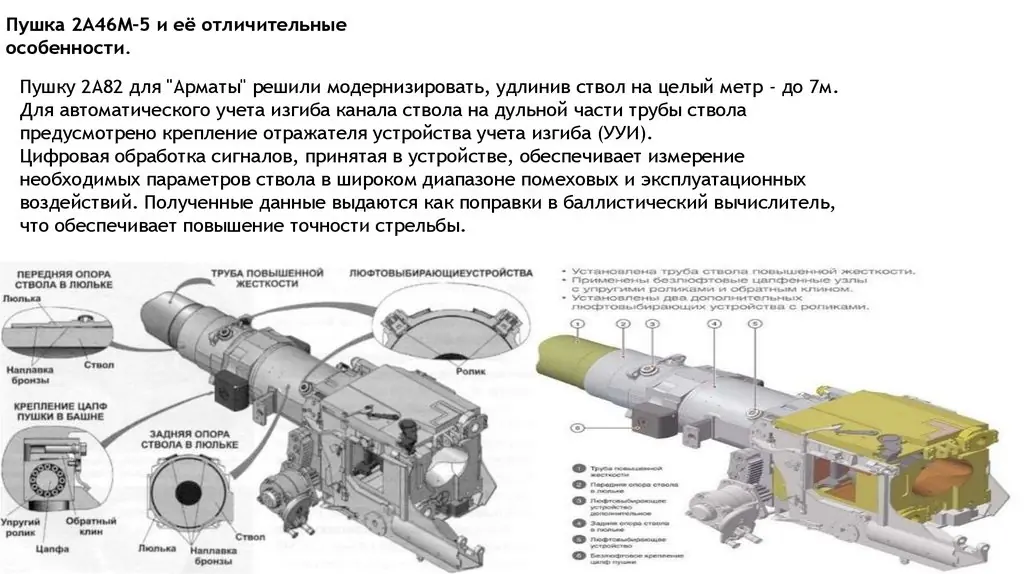

El 2A46M5 125-mm es la imagen inferior
El T-72B3M estara equipado con un sistema de mira panoramico independiente para el comandante de tanque con su propia mira termica.

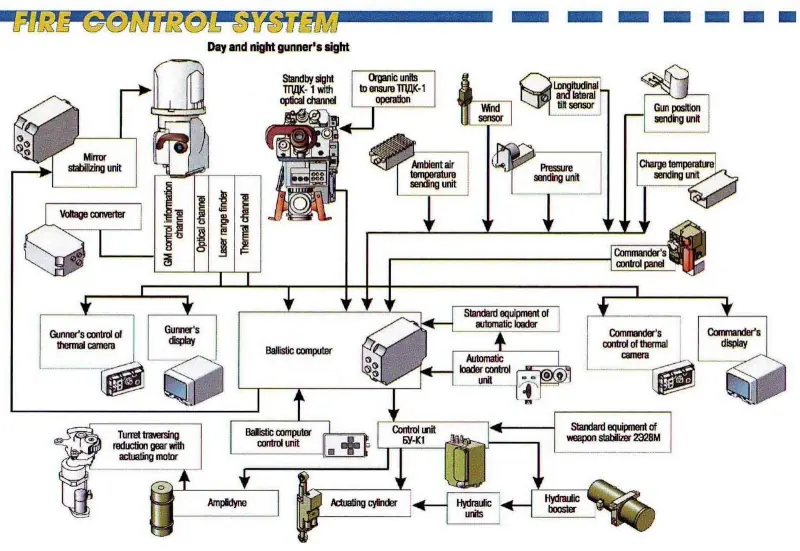

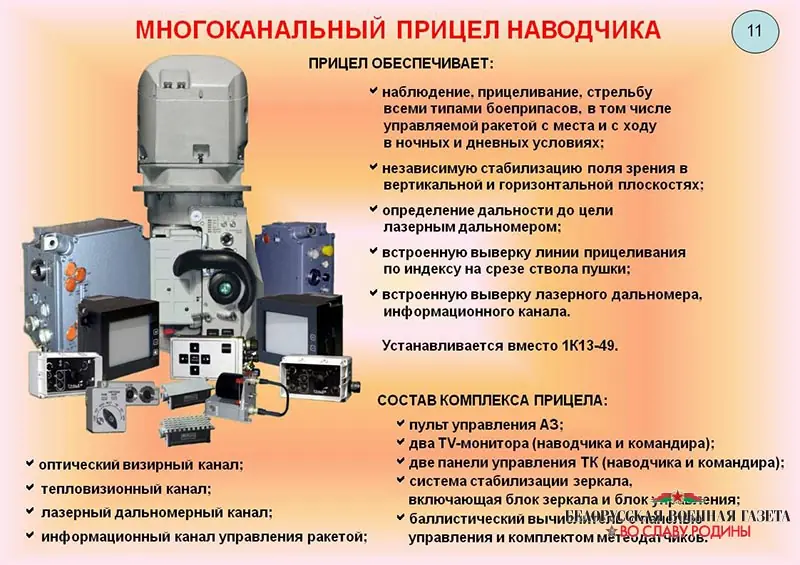

El sistema de visión U, en conjunto con el sistema de control de tiro 1A40-4 para el artillero.

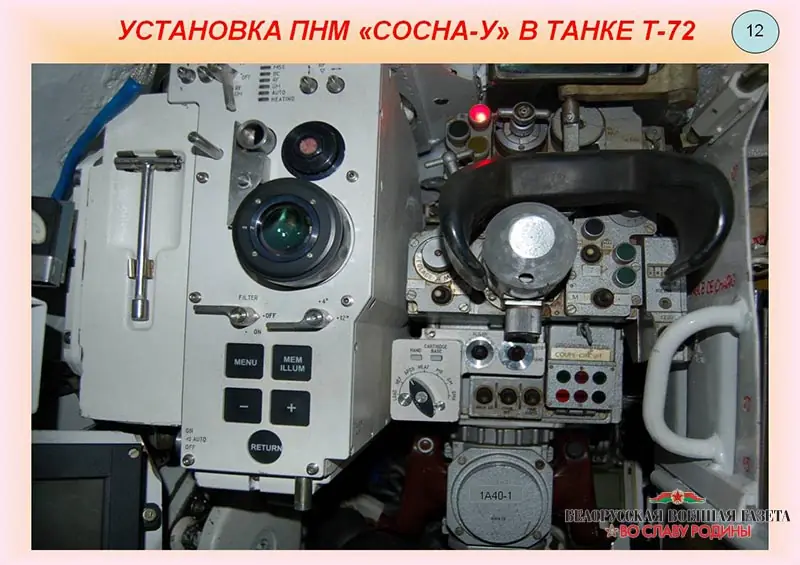

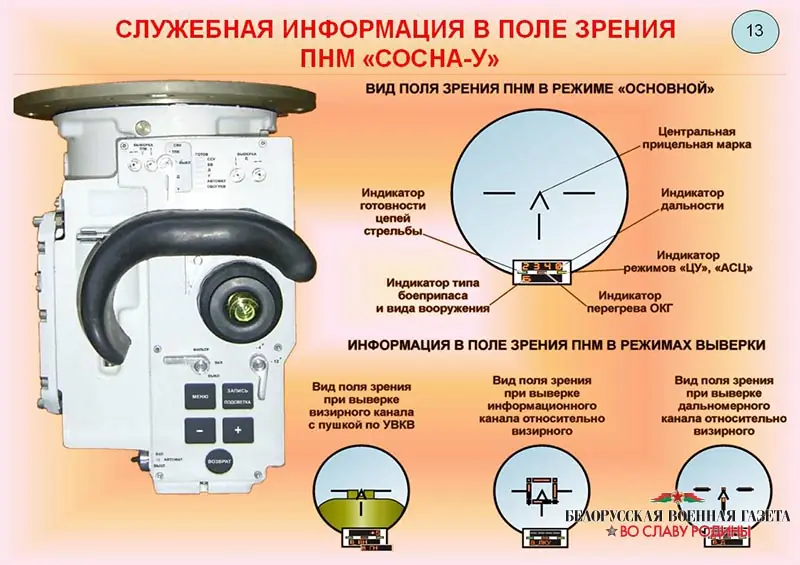

Sistema Sosna-U en un T-72
Sistema Sosna-U en un T-72
Por otro lado los tanques recibirán el evolucionado blindaje reactivo RELIKT que reemplazara al "antiguo" Kontakt-5 y que se espera que sea dos veces mas efectivo que este
Sería bueno comenzar la descripción del sistema “Nozh” tomando como referencia el antiguo sistema pesado de blindaje reactivo diseñado en la URSS/Rusia conocido como 4S22 o Kontakt-5 y 4s23 o Relikt. en general el principio de funcionamiento de los elementos ERA de reacción y explosión son idénticos, (es decir explotando hacia afuera ante la intrusión de una carga hueca o de un proyectil subcalibrado), pero observemos como es la protección ERA del Kontakt-5 de los T-90

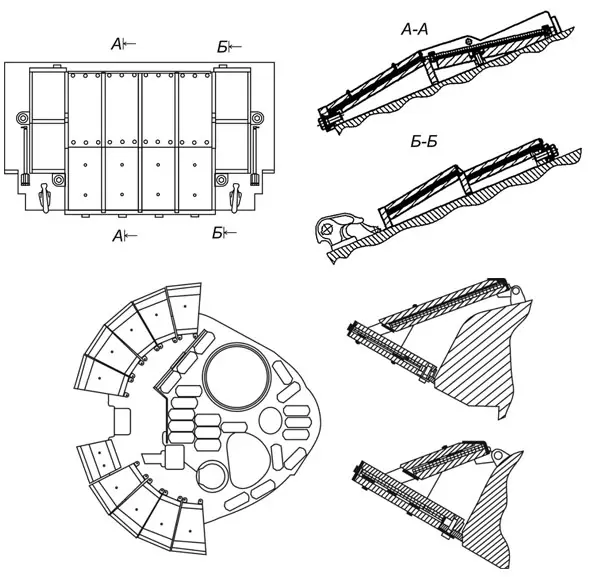

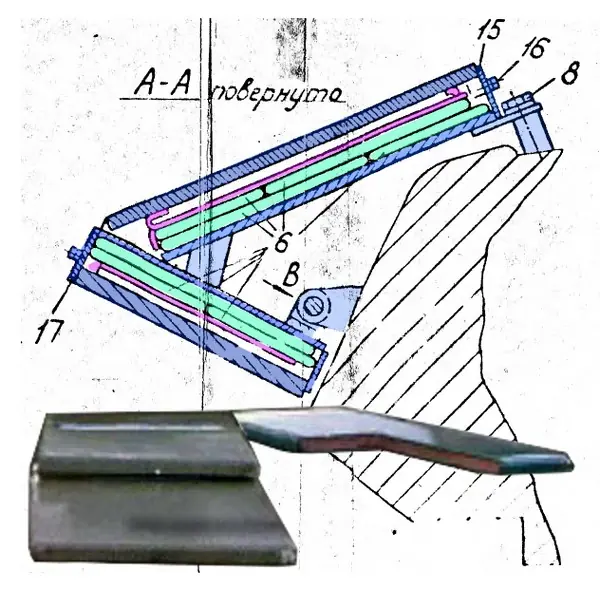

Esquema 4S22 Kontakt-5
Azul oscuro - metal endurecido externo
Placa, violeta - elementos que evitan que los elementos explosivos se muevan
Verde - insertos explosivos, azul claro - placa trasera del casete y puntos de montaje
Los insertos explosivos se muestran debajo del esquema.
La supremacia del blindaje Sovietico?
La introducción del ERAKontakt-5 en 1987 causó una brecha entre las capacidades de las municiones de la OTAN y la armadura de los tanques soviéticos. Desde el punto de vista teórico los APFSDS y las ojivas tándem huecas son capaces de penetrar el ERA, el ERA pesado se introdujo en 1992-1994 creando así una ventaja de casi 6 años entre el "escudo" soviético y "espada" de la OTAN. Otro hecho digno de mención es que la armadura básica de los tanques soviéticos ya era en gran medida inmune a las rondas APFSDS (proyectil perforador de blindaje estabilizado por aletas), la mayoría de los RPG y algunas ojivas de la ATGM (Tipo TOW).
Un buen ejemplo es la armadura básica del casco y la torreta de la versión de exportación del Obiekt 478B (conocido como T-80UD a partir de 1991) incluyendo elementos de acero y cerámica (blindaje compuesto) es más de 620 mm RHA vs APFSDS y mas de 700 mm RHA (Blindaje homogéneo laminado) vs HEAT (carga hueca). Mediante la adición de Kontakt-5 ERA, el nivel de protección se incrementa aún más - especialmente contra ojivas de HEAT. Una alta protección similar se preparo para el modelo T-72B
en 1989 cuando la suma de todos los elementos de armadura pasiva del casco +ERA da más de 600 mm RHA vs APFSDS.
Nota: los milimetrajes son equivalencias teóricas resultantes de la sumatorio de elementos de blindaje laminado (RHA)+ ángulo de inclinación+ ERA si correspondiera)
Estas zonas débiles se muestran en un resumen de un artículo impreso en el boletín interno
De las Fuerzas Armadas de la URSS. El artículo se refiere a las ventajas de los tanques con torres soldadas en deferencia de las torres de fundición en términos de mejor supervivencia de la tripulación. Lo importante es que el T-72B (Objeto 184) fue utilizado como punto de referencia y sus zonas débiles fueron expuestas para futuro análisis.
Puntos débiles del T-72B
Las zonas marcadas en rojo se consideraban zonas débiles y podrían ser
penetradas por por proyectiles 3BM26 APFSDS que fueron introducidos en 1984 y penetra 380-410
Mm RHA a 2000 m con una inclinación de 90 grados. Las áreas marcadas fueron penetradas por este proyectil a las distancias que se describen en metros
- escotilla del conductor - 1700 m,
- techo de la torreta - 3700 m,
- cúpula del comandante - 3900 m,
- zona de la ametralladora coaxial - 1650 m

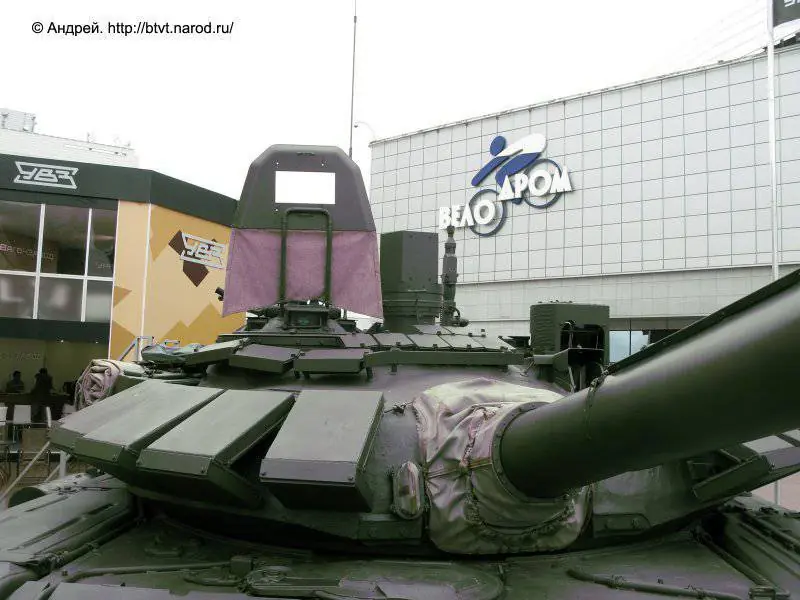

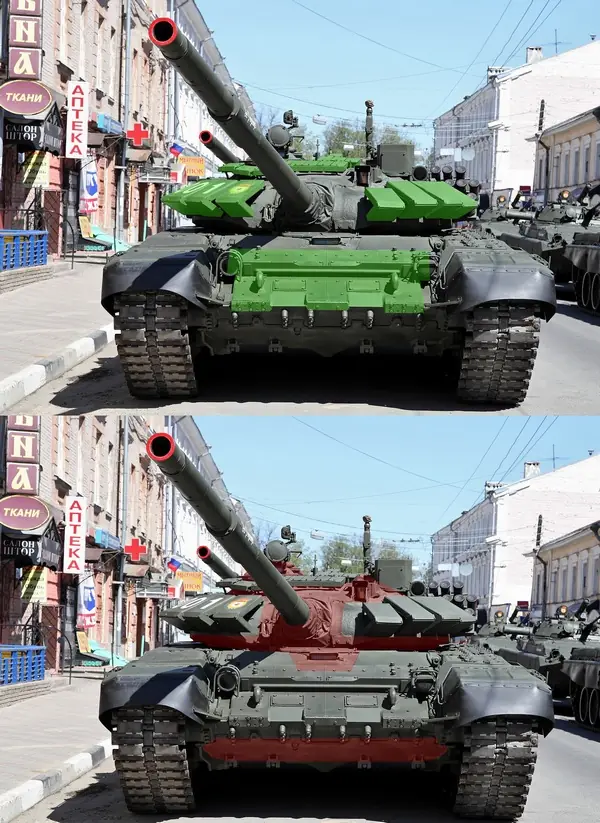

Tanque T-72B3.
Verde - área protegida por el Kontakt-5 ERA, Rojo - "zona débil" sin protección del Kontakt-5
Zonas " Boletín de las Fuerzas Armadas de 1991. Excepto por una pequeña
parte del techo, las áreas las áreas verdes están cubiertas casi en su totalidad.
Blindaje reactivo-explosivo Relikt.
Relikt consiste basicamente en "baldosa" explosiva encerrada entre 2 placas. Encaso de impacto externo el explosivo detona empujando hacia afuera o desviando el proyectil de su trayectoria. A diferencia del sistema anterior no hay una segunda capa o "baldosa" explosiva. IIRC NII Stali destaca que que hay una especie de capa de amortiguación en la propia armadura (entre la parte principal de ERA y la placa de armadura de un tanque), para suavizar una fuerza de golpe de la segunda placa interior.
Además, la versión actualizada se alimentará con el nuevo motor V-92S2F y ofrecerá 1.130 CV. Reemplazará el viejo motor diesel de 780 hp. El nuevo motor está emparejado con un sistema de transmisión automática y tren de transmisión para mejorar la movilidad del tanque.
T-72B (T-72B3 actualizado con componentes opcionales). MILEX 2014

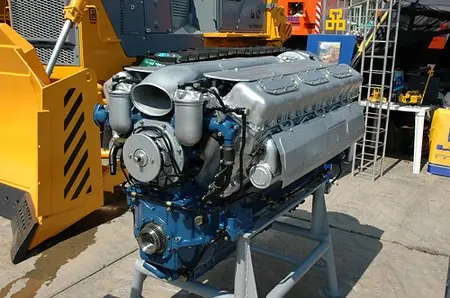

Motor V-92S2F
Las principales novedades introducidas al tanque son el motor (1160 HP con caja automática), nuevo visor panorámico para el comandante, cámara trasera ubicada en la parte posterior del casco, buscador láser (VOMZ), mejoras de suspensión y varias mejoras extras (además del blindaje y nuevo sistema de generación de energía auxiliar.

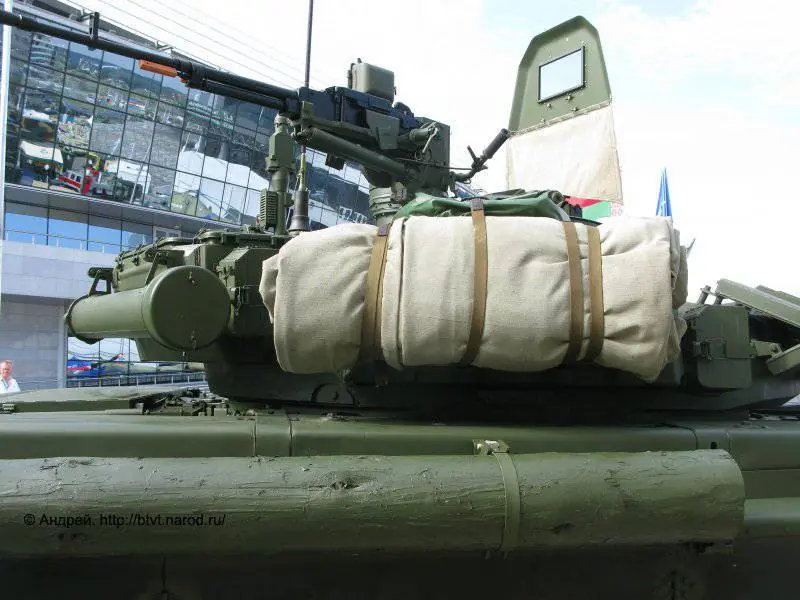

El tronco y el cable de remolque instalados del lado derecho del tanque parecería que junto con la instalación de la cámara trasera parecen ser no muy afortunadas ya que interfieren negativamente con las placas de blindaje de refuerzo dinámico ubicadas a la derecha del tanque.

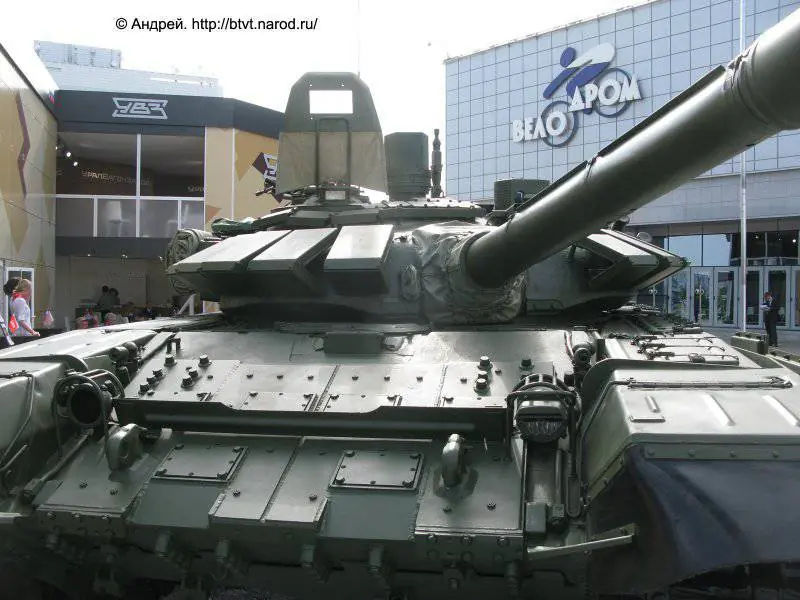

La instalación de la DMZen la torre, es similar a la del T-72B3, el artillero posee el sistema de puntería y telemetría multicanal “Pine-u” desarrollada por la empresa Bielorusa JSC “Peleng”. Y no tienen nada que envidiarle a sus análogos occidentales.

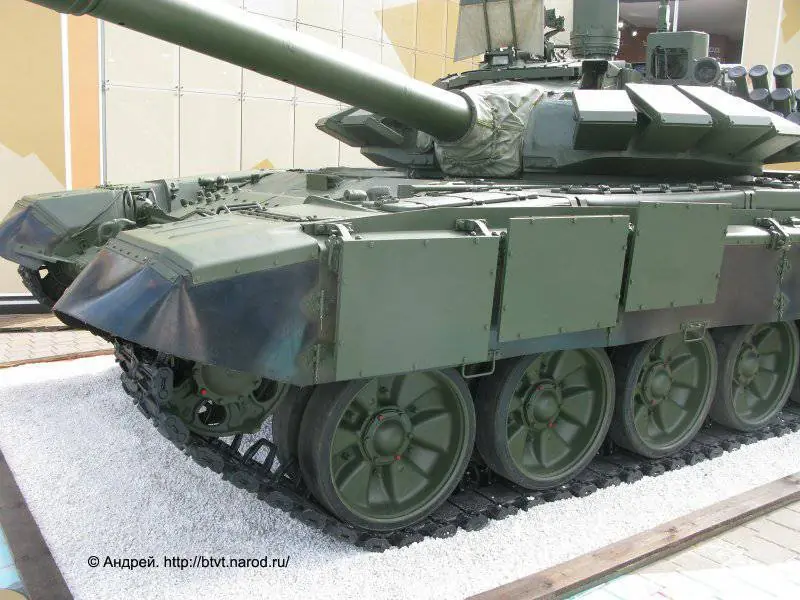

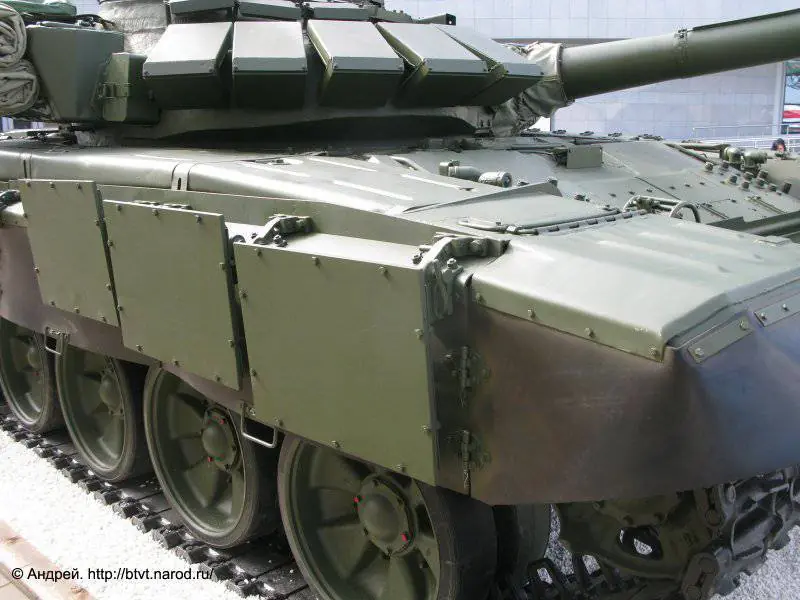

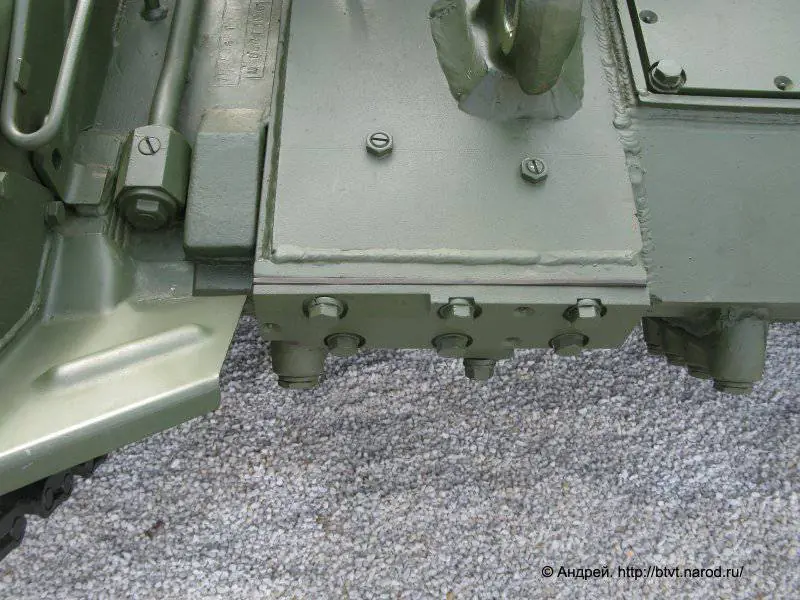

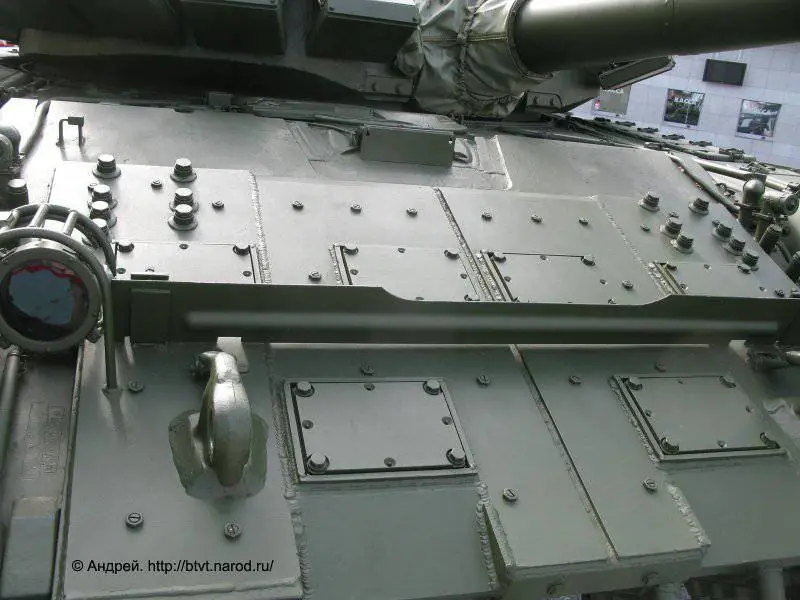

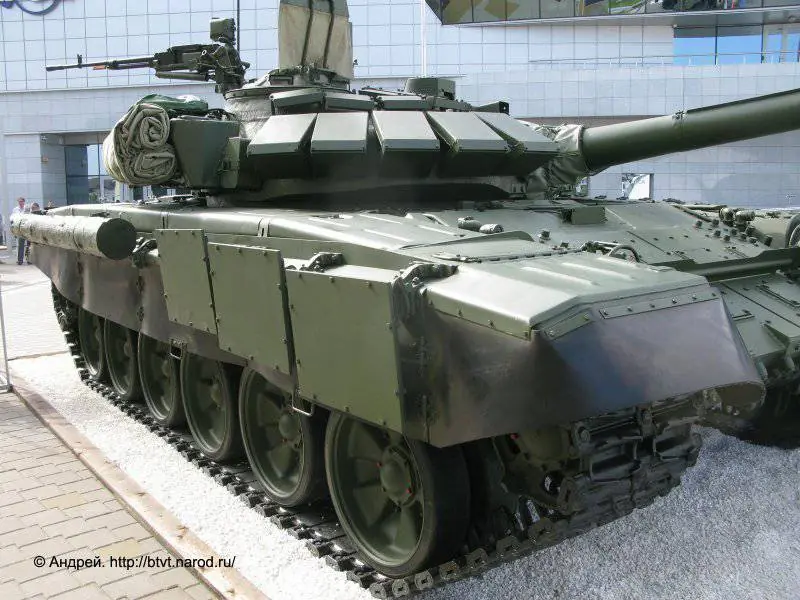

Detalles de los refuerzos de blindaje y "extras" en las zonas inclinadas y placas individuales de Blindaje Reactivo en puntos críticos y puntuales del frente del casco

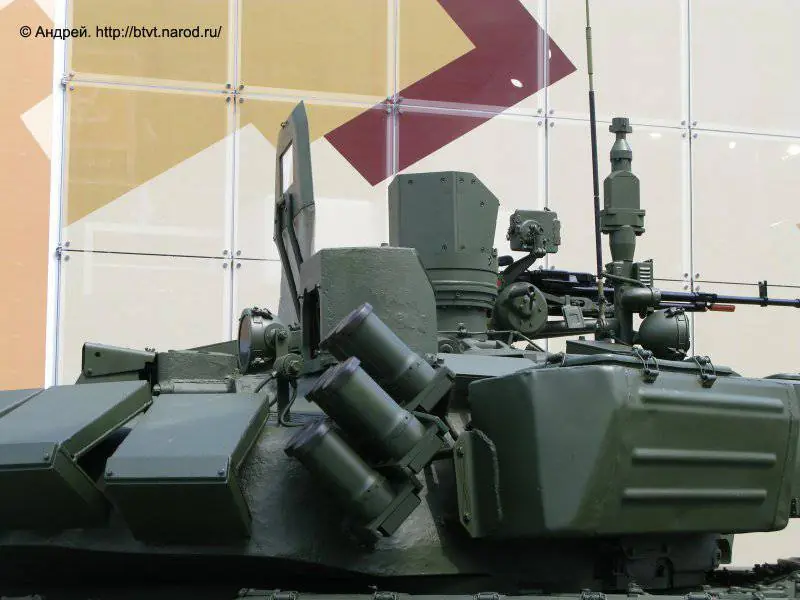

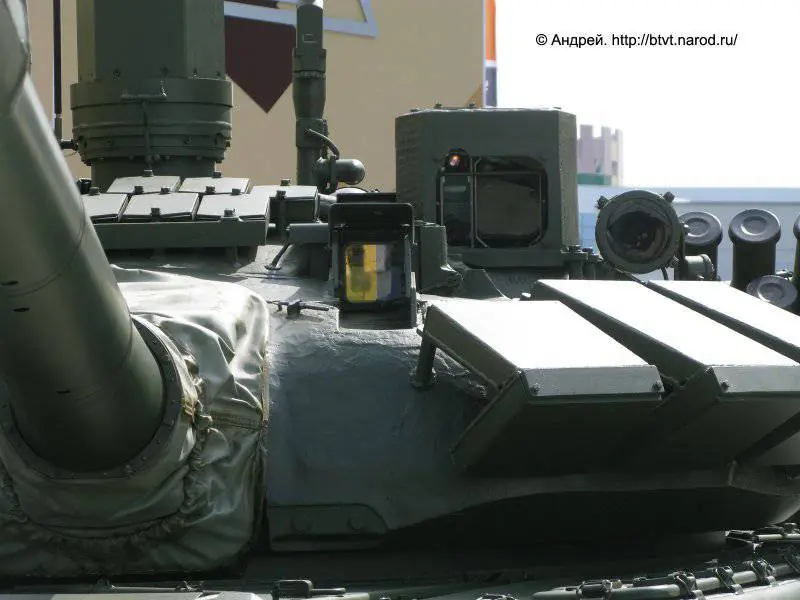

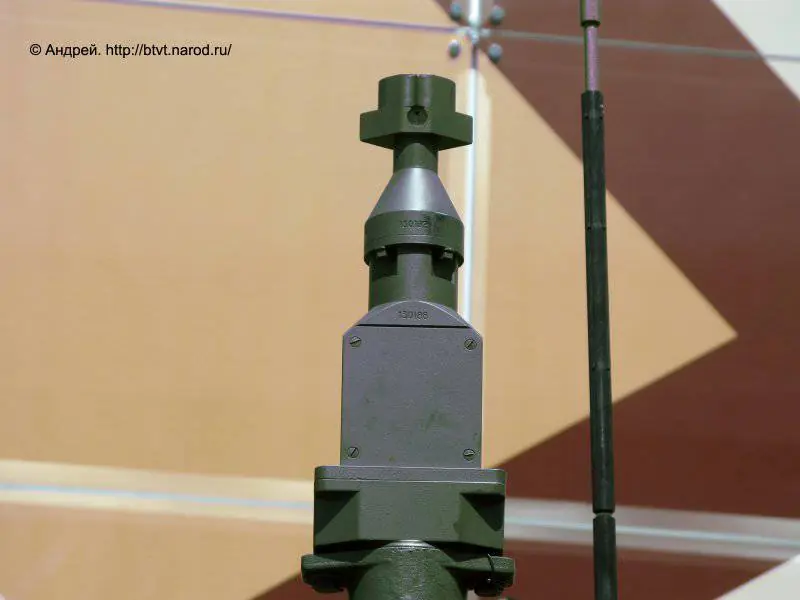

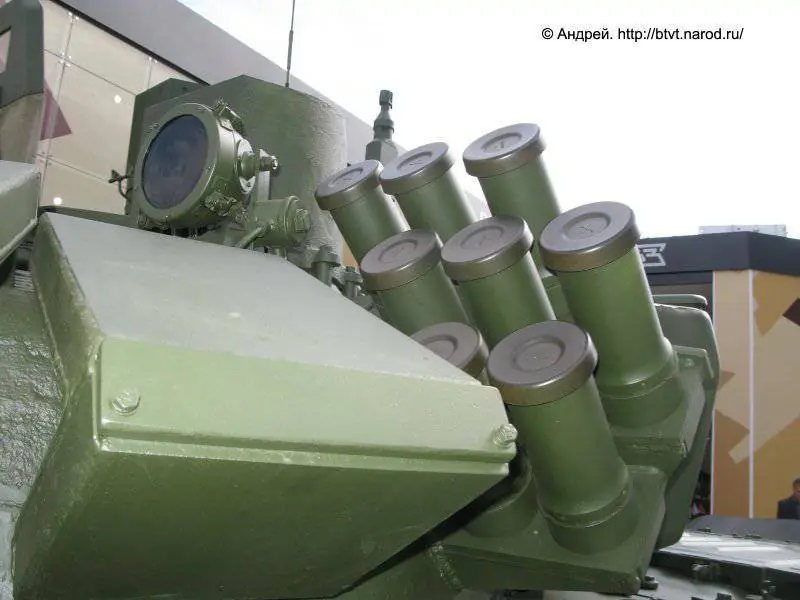

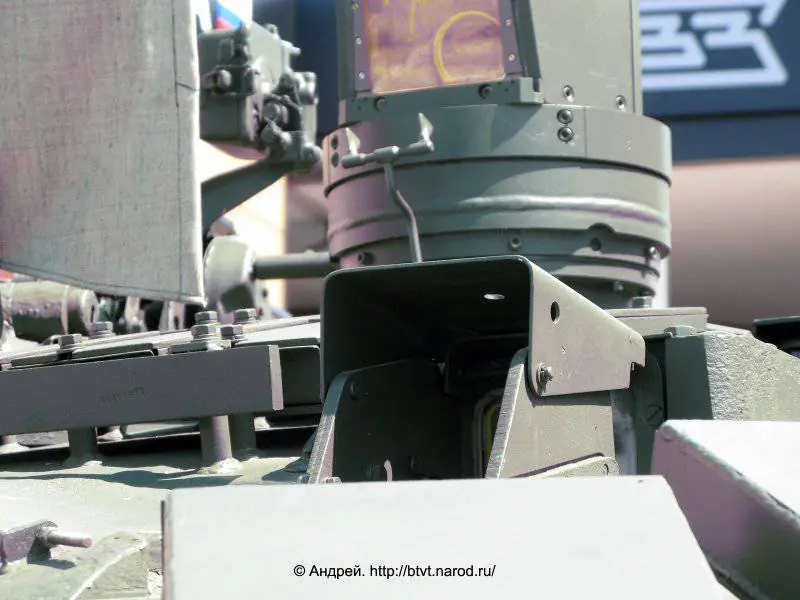

Instaladas en la torre del comandante puede observarse instalados (quizás de manera algo provisora) los sensores del sistema de telemetría y sensores de viento y de detección de amenazas del tanque.

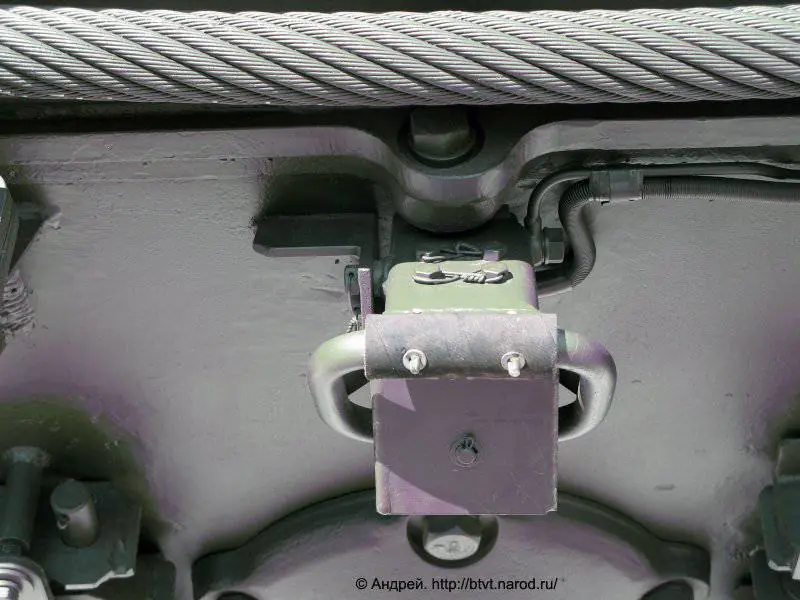

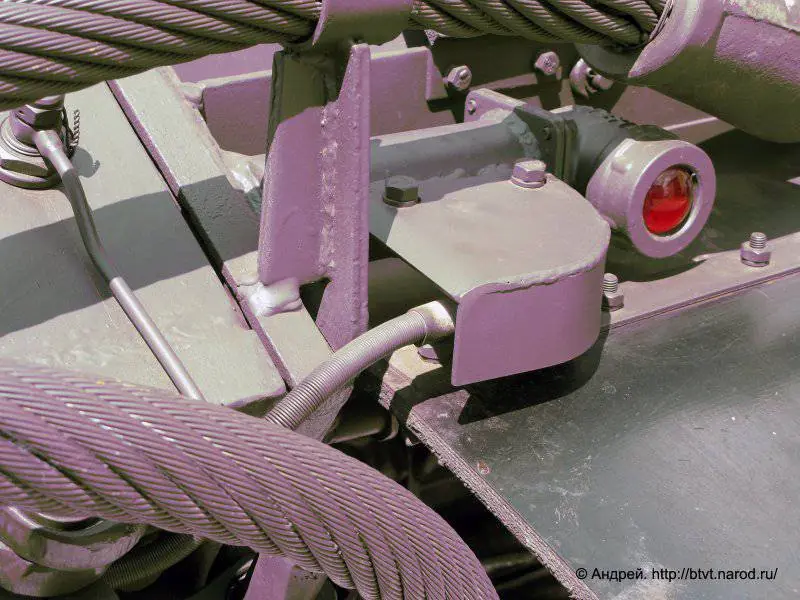

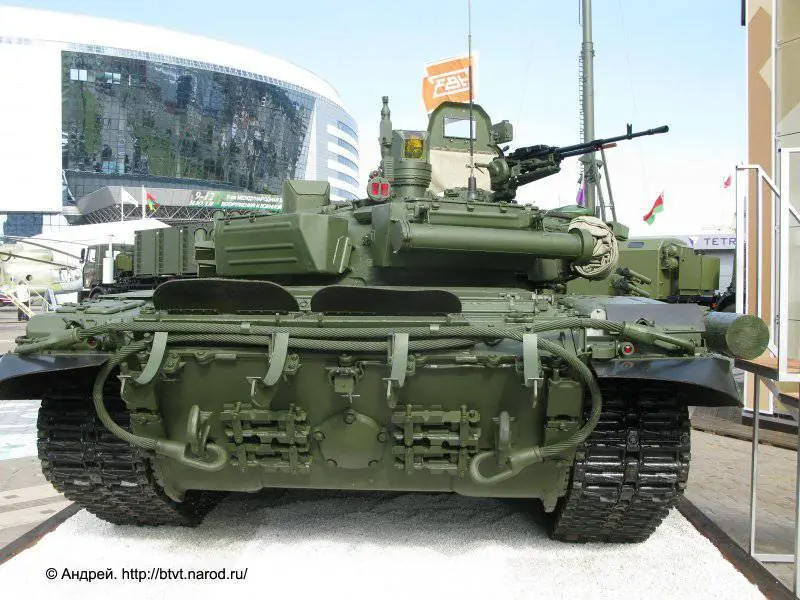

Para la cámara trasera, podemos observar que se encuentra instalada con un sistema de apertura de lente remota, que por la posición en que se encuentra ubicada debe ser muy propensa a ensuciarse cuando el tanque transita sobre barro (quizás no es la ubicación definitiva de instalación.

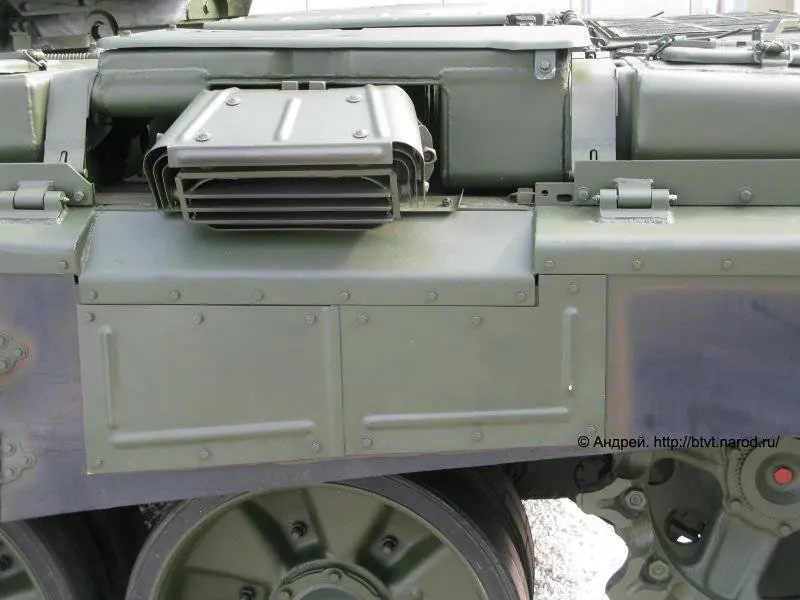

Nuevas salidas de escape con los nuevos "reductores de ruido" y disipadores de calor para ayudar a reducir la firma térmica del tanque.
