Sistema estéreo Bluetooth en un palé con decoración temática

Sistema estéreo Bluetooth en un palé con decoración temática



Sistema estéreo se compone de 4 canales de amplificador de coche, woofer, tweeters, receptor bluetooth y una fuente de alimentación de PC.

Se montó también un cargador de teléfono inalámbrico y sonido activado de luces LED.

|Para la construcción|

1x Palet

1x amplificador de coche

1x Woofer

2x tweeters

1x receptor del bluetooth del USB

1x Lámpara LED activada por sonido

1x fuente de alimentación para PC

1x Cargador QI inalámbrico

2x alargadores USB

1x cable AUX

1x Tira de alimentación

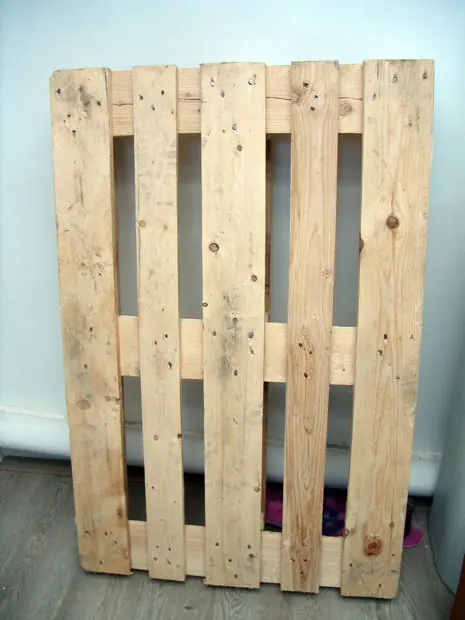

Paso 1: |Lijar bien el Palé|



Lijar y pintar, respecto del color del tema que elijan, las partes de costado de cada una de las maderas que puedan llegar a quedar visibles.

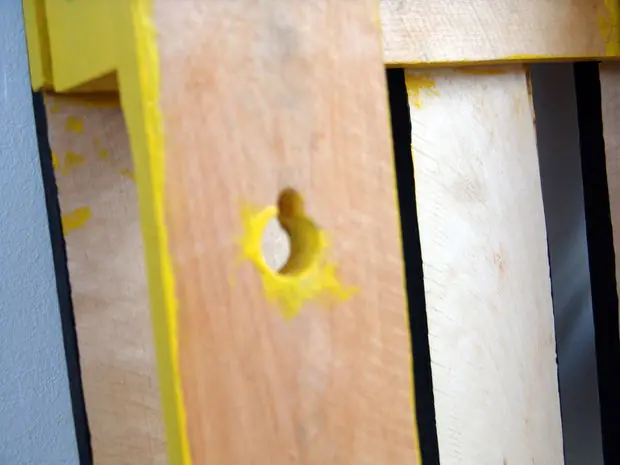

Paso 2: | Agujerear |



Este paso es fundamental antes de pintar o instalar cualquier cosa, para saber de donde lo vamos a colgar.

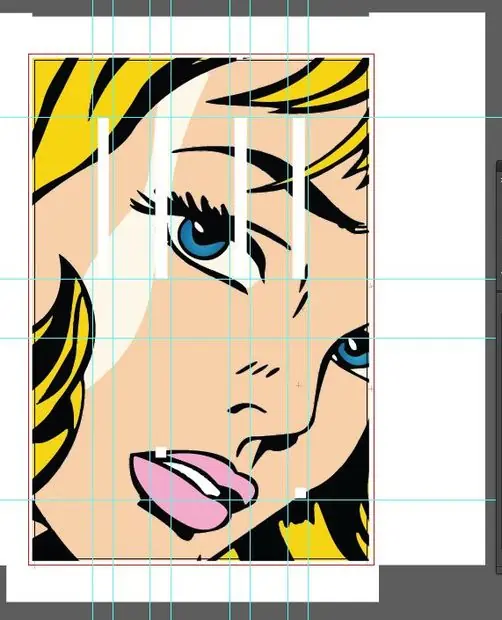

Paso 3: |Plantilla|

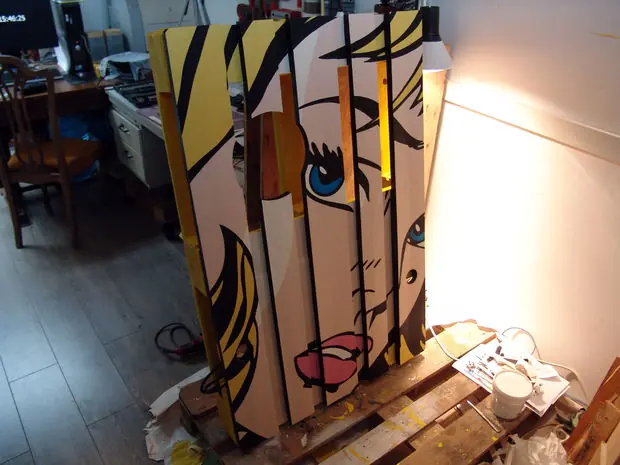

El autor imprimió cada parte y la pego, yo recomiendo hacer una especie de cuadricula a escala en cada uno de los tirantes de madera, dibujar cuadro por cuadro y pintar, de esa forma es muy difícil equivocarse.

Paso 4: |Perforaciones|





Realizar las perforaciones pertinentes para el woofer y los tweeter, buscar algun lugar estratégico para que no se pierda la imagen.

Paso 5: |Montar Woofer|

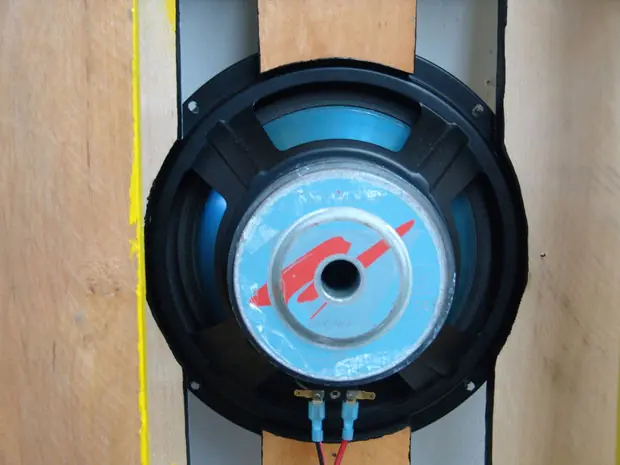

Kenwood woofer de 25cm / 10 "montado con tornillos.

Paso 6Montar los tweeter|



Nuevos tweeters Pioneer montados en la parte inferior del palé.

Paso 7: |Cargador|



Saw 9,5x9,5cm pieza de madera de 0,5 cm de espesor para el cargador de teléfono inalámbrico QI.



QI cargador montado en el lado y conectado a un enchufe del USB 5V; Cableado de la fuente de alimentación de la PC.

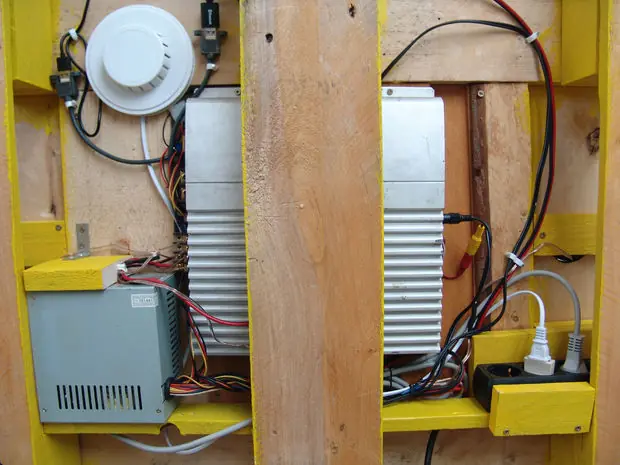

Alimentación de PC conectada en la parte posterior de un palet verticalmente.

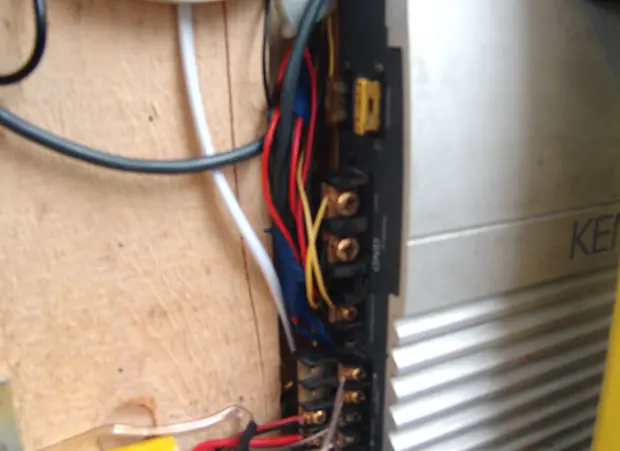

720W Kenwood amplificador de coche alimentado por 12V (cable amarillo) de la fuente de alimentación de PC. Montado con 4 tornillos.

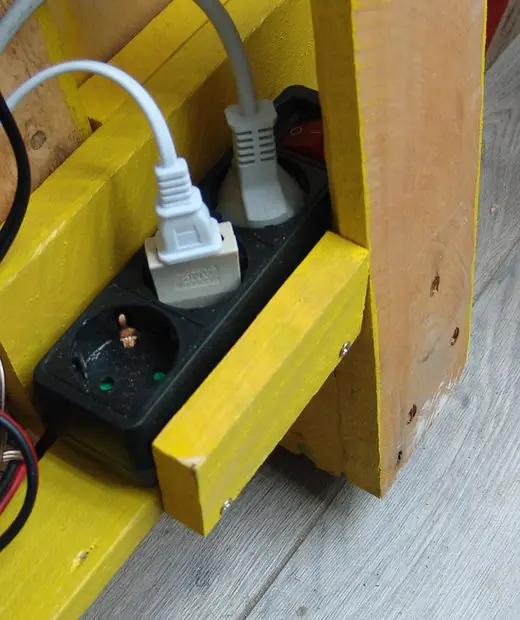

Tira de alimentación para fuente de alimentación de PC y lámpara LED.

Paso 8: |Bluetooth|



Receptor Bluetooth alimentado por 5V (cable rojo) de la fuente de alimentación del PC. Conectado a un amplificador con cable AUX.

Paso 9: |Conectar LED|



Lámpara LED activada por sonido colgada en la parte posterior.

Paso 10: |Puentear|

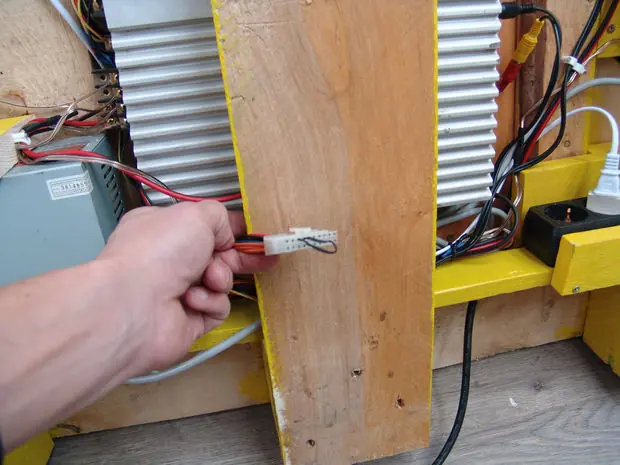

Fuente de alimentación ATX conectada con un pedazo de alambre para encenderlo automáticamente sin placa madre o conmutador. (Tercer y cuarto pin)

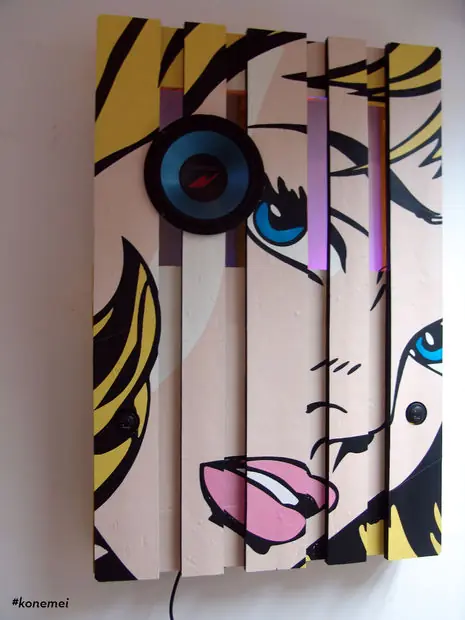

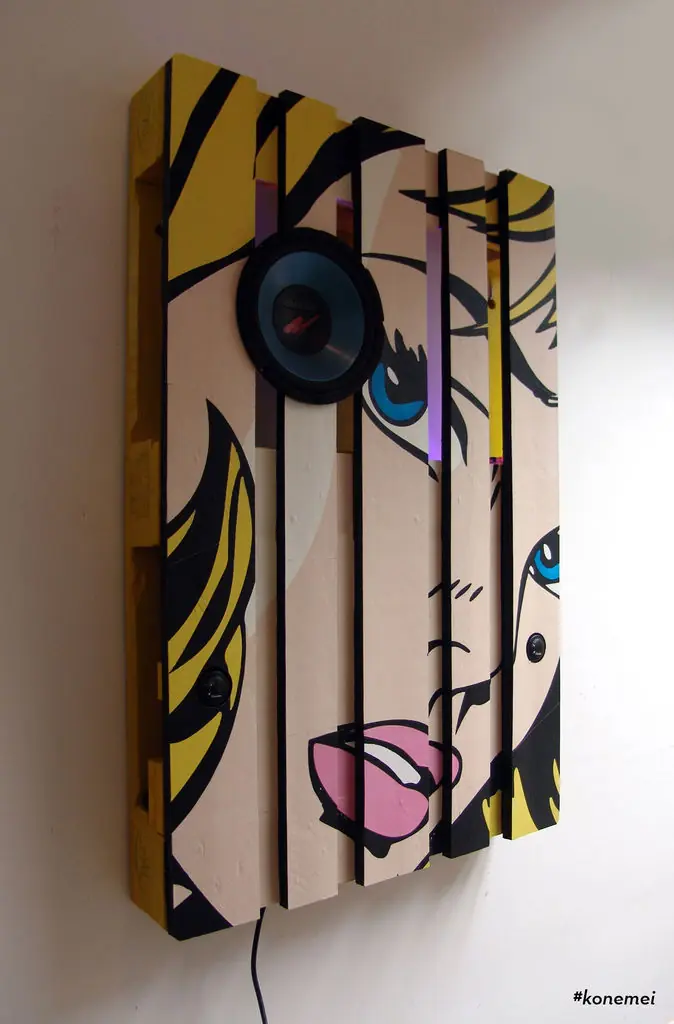

Finalización: |De esta forma quedaría|

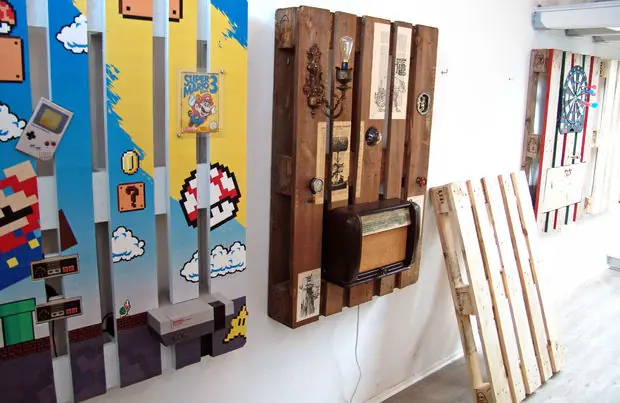

Otros proyectos que podes realizar sin electrónica
