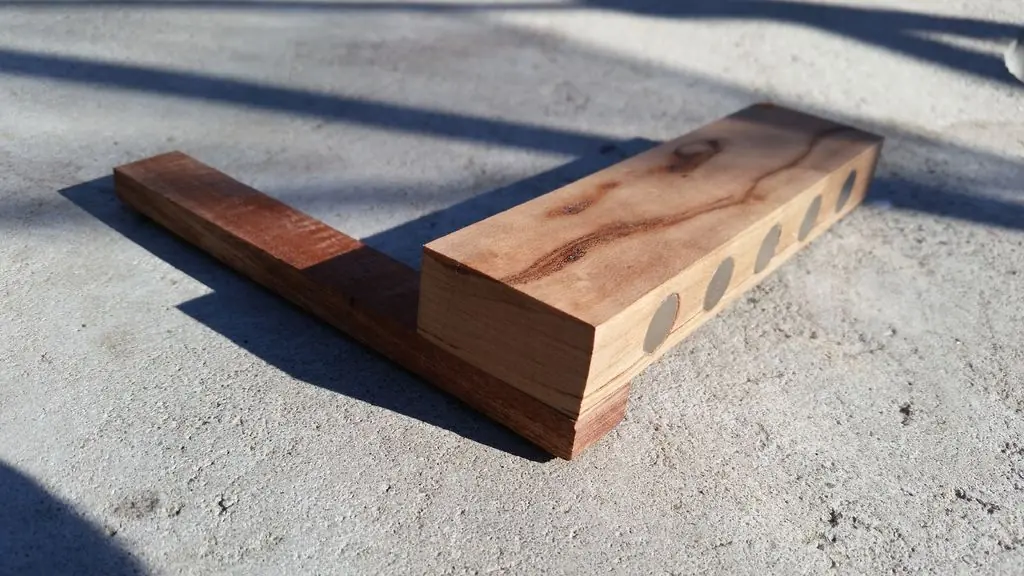

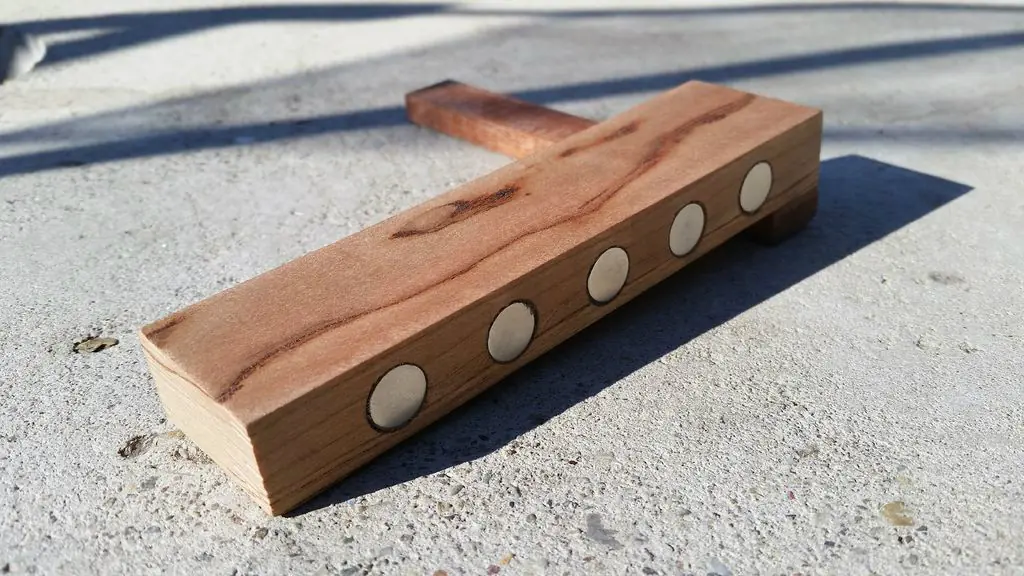

|Guía magnética manual de 90 °|
El objetivo de esta herramienta es ser una guía para cortes perfectos de 90°, por ejemplo con una sierra de mano, en donde por lo general el angulo de corte sale torcido o desparejo.
Paso 1: |Un modelo 3D, las herramientas y los materiales|.
Palabras del autor:
Arriba está un modelo 3D que dibujé de la guía magnética de la sierra. Debe darle una idea de todas las dimensiones de la guía, y todas las piezas y piezas que necesita para hacerlo.
Estas son las herramientas que he usado para este proyecto:
Herramientas
- Cuchillo de uso general
- Plaza de la Combinación
- Sierra
- Sierra de afeitar de madera dura
- Plano de bloque
- Taladro de banco
- Broca de 1/2 "
- Abrazadera en forma de F
- Taladro
- Madera
- CA Pegamento y Activador
- Imanes de disco profundo de 1/2 "de diámetro x 1/8"
- 1-1 / 4 "Tornillos
Paso 2: |Distribuya la valla de referencia de la sierra|.

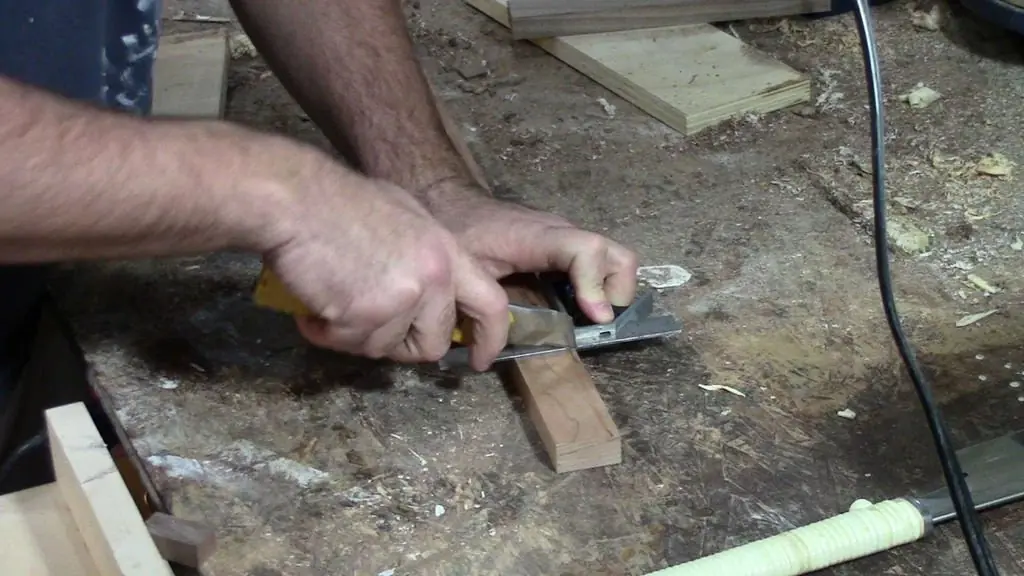

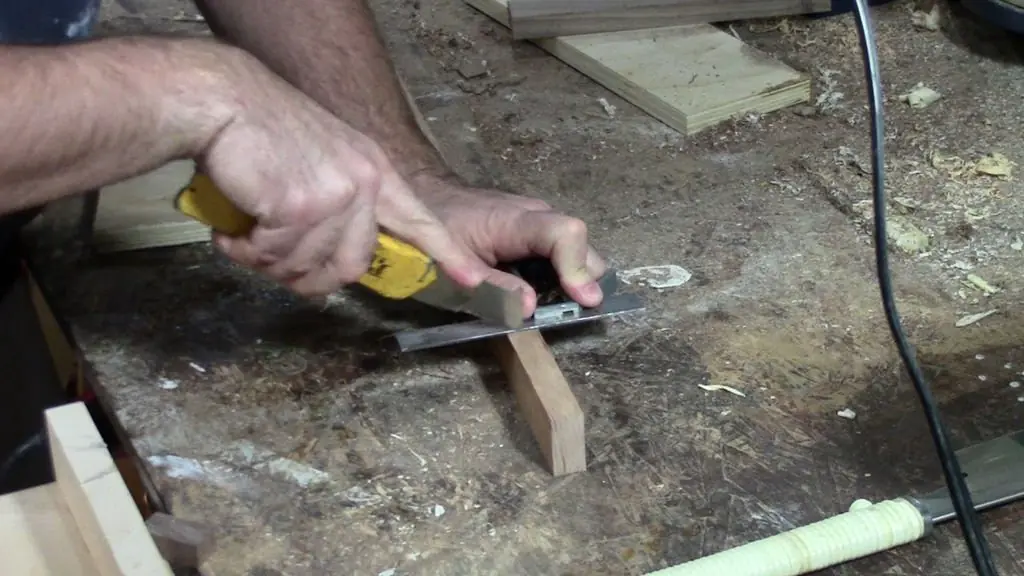

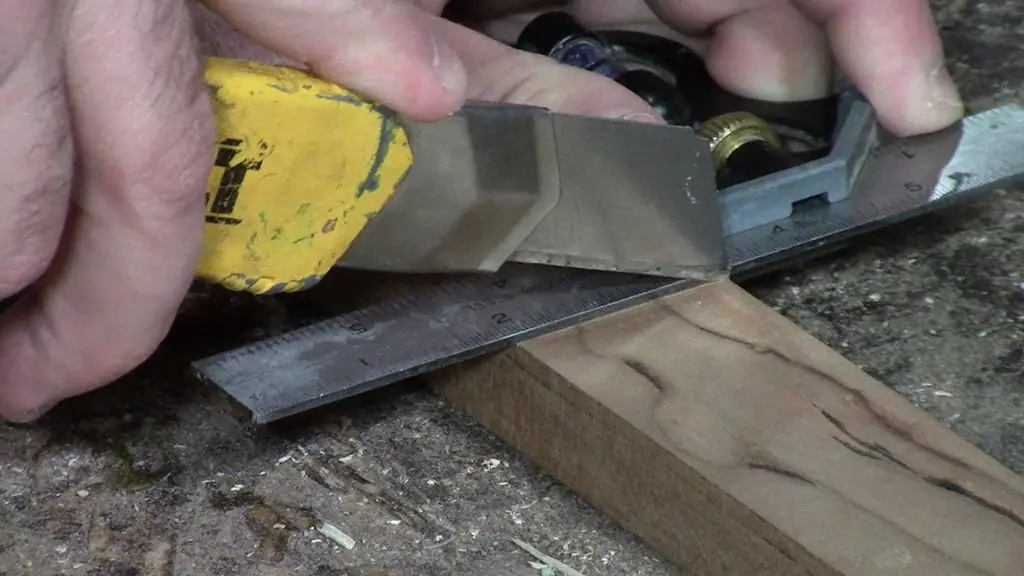

Marcar el frente y la parte posterior de la valla con un cuchillo. No tengo un cuchillo de marcado adecuado, pero éste funciona muy bien porque puedo romper un borde aburrido y tener un cuchillo afilado cuando lo necesito. Esta pieza de cereza se cortó a 5 "de largo, 1-1 / 2" de ancho, y 3/4 "de espesor.Esto se convertirá en la pieza que la sierra se refiere mientras hace su corte.
Paso 3: |Corte la valla de referencia de la sierra|.

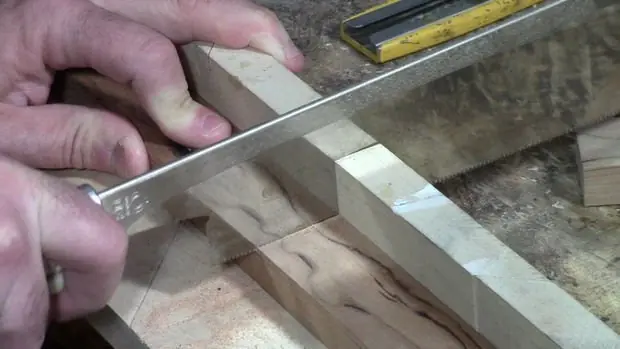

Luego puse la pieza en mi caja de inglete y la corté a la longitud final de 5 "He estado usando esta caja de inglete por un tiempo y funciona bien, pero si no prestas atención, puedes cortar fácilmente tu pieza de trabajo Fuera de cuadrado.
Paso 4: |Dibuje y rasgue la valla de referencia de la pieza|.

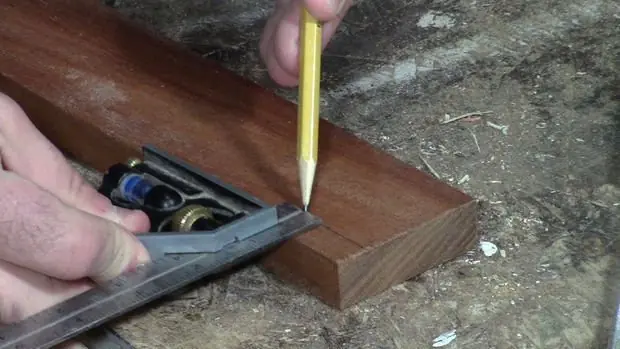

Luego marqué con un lápiz y rasgué un pedazo de caoba que formará la cerca que hace referencia a la pieza de trabajo. Esta pieza, después de que lo planeé suave, salió a 6 "de largo, 3/4" de ancho y 3/8 "de profundidad Así que su corte un poco más grande que eso para que pueda trabajar hasta el tamaño final. Para usar la caoba porque se veía muy bien con la figura más oscura en la cereza.

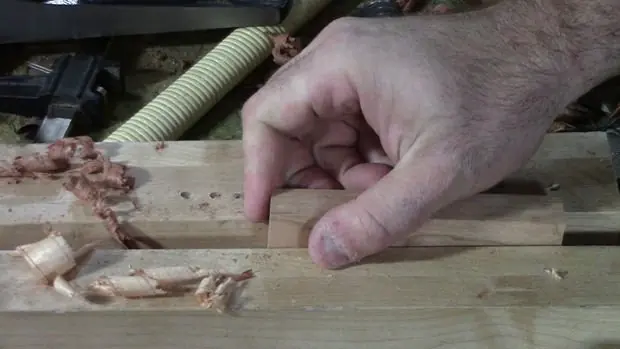

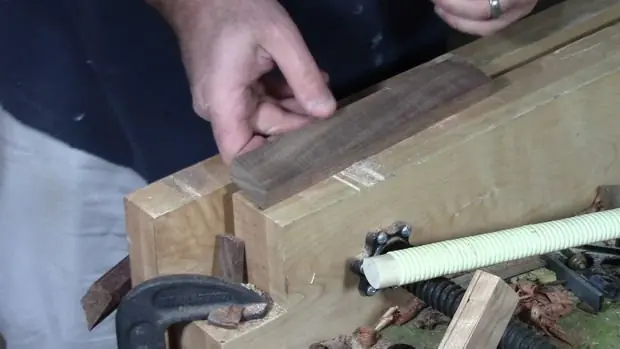

Paso 5: |Plano todo liso, cuadrado, y al tamaño.|
Asegurarse de que todo fuera recto, cuadrado y suave. Si usted no consigue las piezas perfectamente cuadradas y rectas, se mostrará en su corte de acabado cuando la guía se hace.
Paso 6: |Coloque y taladre los agujeros para los imanes.|
Entonces puse los agujeros para los imanes. Puede ver el espaciado en el modelo 3D anterior. Utilicé una broca de 1/2 "para hacer estos agujeros tan profundos como los imanes son gruesos.Habría preferido usar un Forstner bit, pero no pude encontrar mi 1/2" Forstner bit.
Los imanes tenían 0.47 "de ancho, así que había una pequeña abertura que los rodeaba porque el agujero era exactamente 1/2". No hizo la diferencia, y los imanes se celebraron en la guía muy bien con el pegamento de CA.
Paso 7: |Deje caer un poco de pegamento de CA en los agujeros.|
Entonces puse un poco de pegamento de CA en los agujeros. Yo quería lo suficiente para que cuando los imanes fueron colocados en los agujeros, un poco de pegamento rodeó los imanes en las pequeñas lagunas. En mi mente, esto añadiría a la fuerza del pegamento que sostiene los imanes en los bolsillos.
Este pegamento es un "super pegamento" de dos partes. Una vez que el pegamento se rocía con el activador, se ajusta casi de inmediato y cura en 5 minutos. Me encanta estas cosas, realmente es mi arma tienda secreta.
Paso 8: |Coloque los imanes, limpie el exceso y rocíe el activador.|
Entonces dejé caer los imanes en los bolsillos con el pegamento de CA. Utilicé (5) imanes de disco de 1/2 "x 1/8" de grosor. Son muy potentes y sostener la sierra con seguridad a la cerca.
Luego limpié el exceso de pegamento y rocié el activador. Una vez que este pegamento se golpea con el activador, se configura casi al instante y se cura en 5 minutos. Dejé que el pegamento y los imanes establecidos por 10 o 15 minutos antes de que me llegó cerca de todo lo que atraería a porque yo quería asegurarse de que estaban allí sólido. Yo estaba muy feliz con lo bien que los imanes fueron asegurados en la valla.
Paso 9: |Coloque las dos vallas de referencia|.
Esta fue la parte más difícil de construir esta guía de sierra magnética, consiguiendo las dos vallas perfectamente cuadrado.

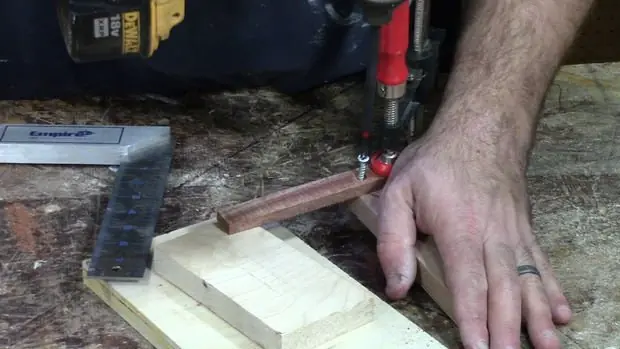

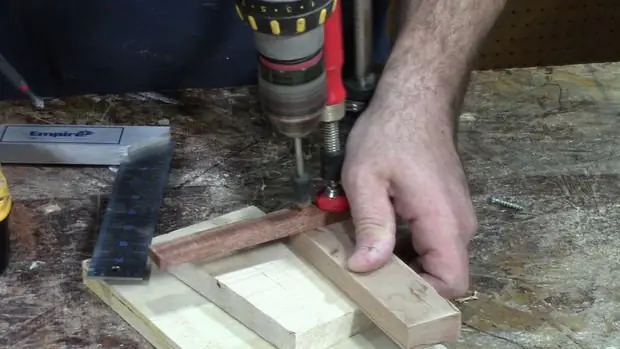

Me las sujeté juntas y las perforé para el primer tornillo. Revisé la plaza otra vez y conduje en un tornillo de 1-1 / 4 ".
Paso 10: |Conduzca el segundo tornillo|.

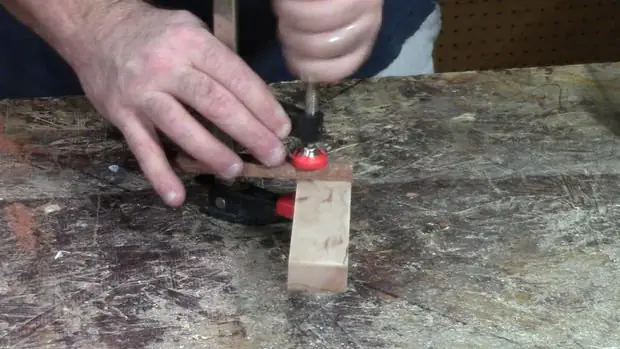

Entonces moví la abrazadera sobre el tornillo que acabé de meter, ajusté de nuevo el cuadrado y perforé el segundo agujero. En ese punto, podría conducir en el segundo tornillo para sostener el cuadrado de la guía de la sierra.
Después de esto se hizo, puse un poco de cera para protegerlo de las huellas digitales. No necesitas hacer eso, sin embargo.
Y luego estaba listo para usar!
Paso 11: |Pruebe su guía de sierra magnética|

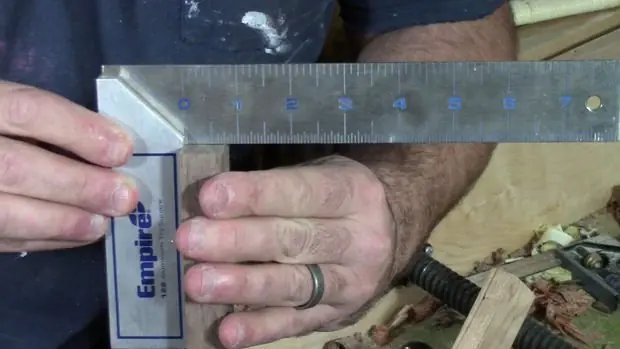

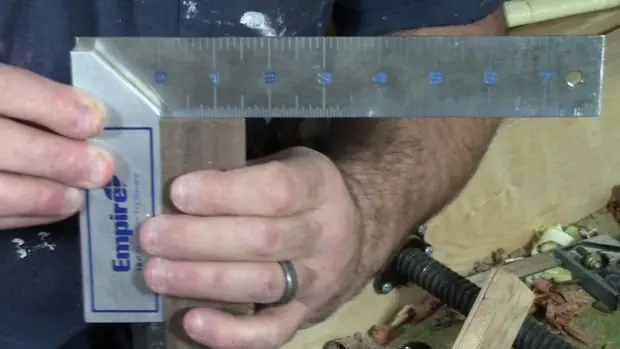

Paso 12: |Compruebe la escuadra|
Este no es el mejor ángulo. Pero como se puede ver, la pieza de trabajo fue cortada cuadrada en ambos sentidos.

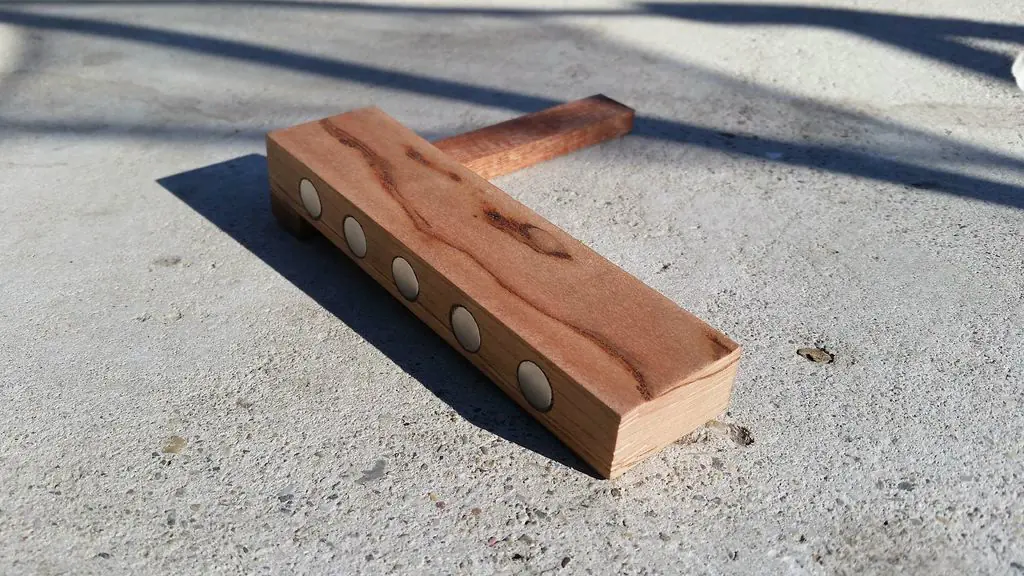

Y eso es todo, ya está hecho con la guía magnética de la sierra.
