Mesa de trabajo con tiras de LED
Cómo hacer simple luz de trabajo mediante el uso de tiras de LED y piezas de aluminio.

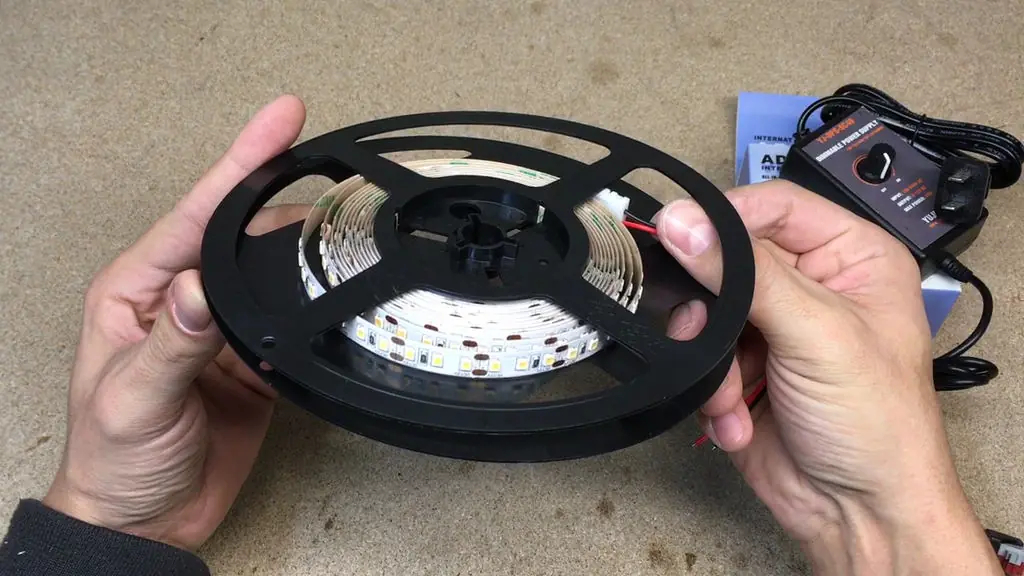

Materiales:

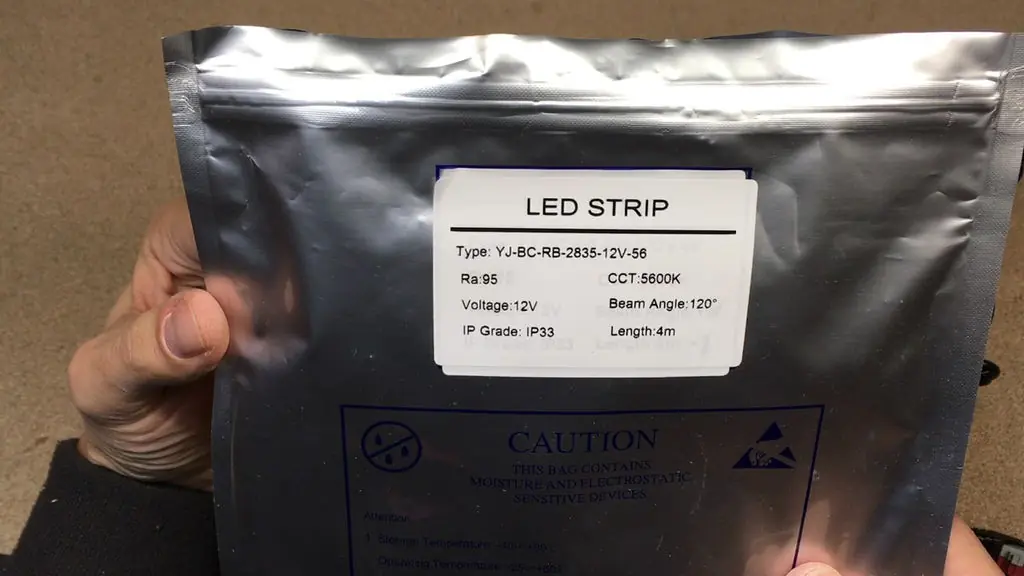

Tira LED

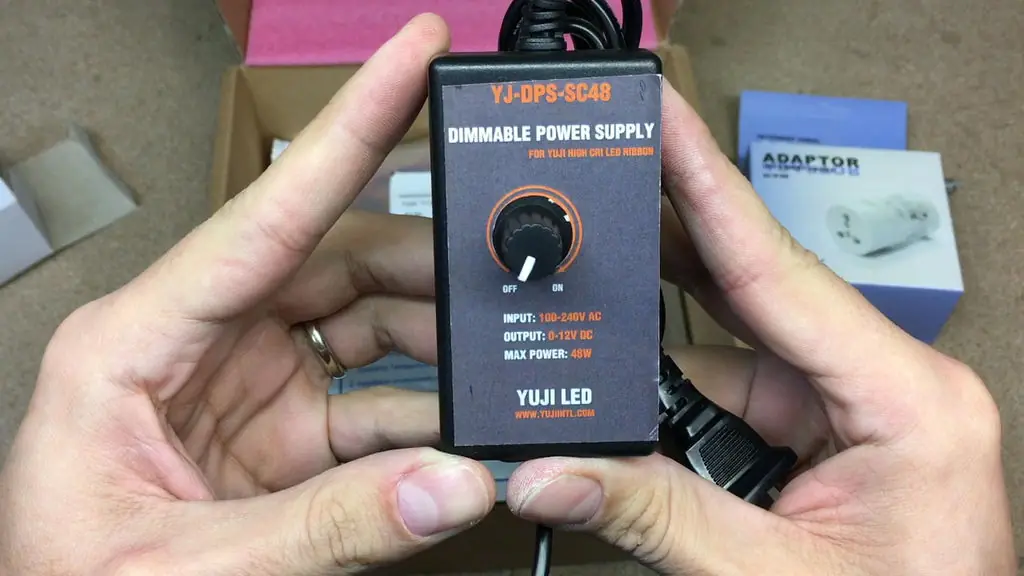

Fuente de alimentación LED regulable sin parpadeo
perfil de aluminio
Herramientas:
Soldador
Broca y brocas
Tornillos y tuercas de 6mm
Cortadores
Paso 1: |Materiales|

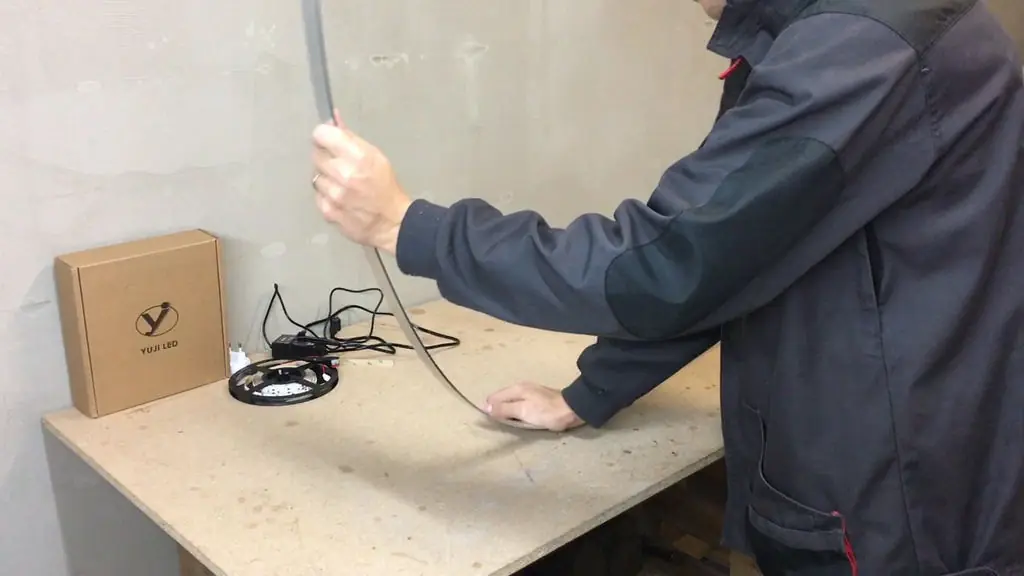

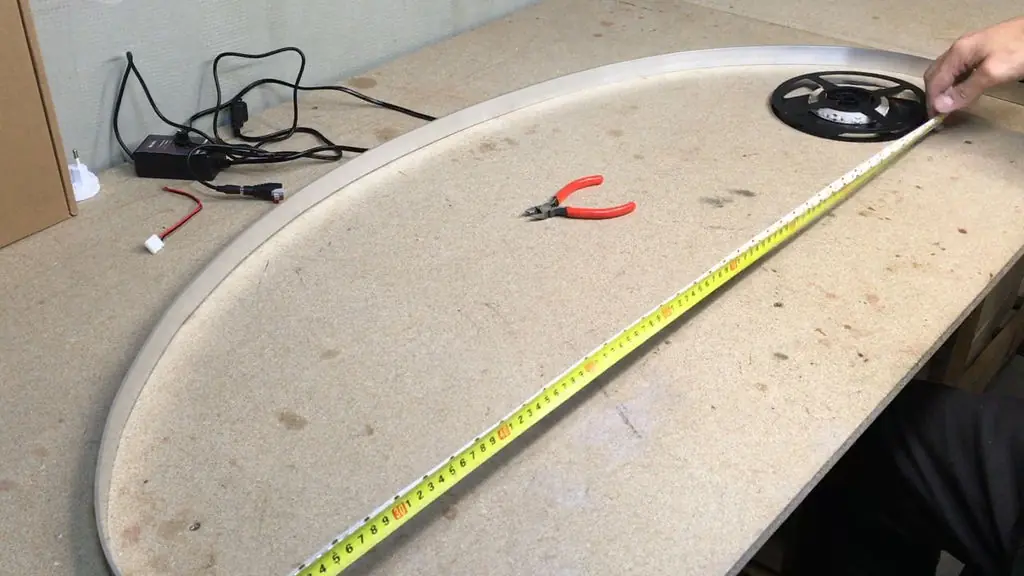

Utilizar una tira de aluminio con dimensiones de 3 por 25 milímetros y un total de 2 metros de longitud. El aluminio es la mejor solución para garantizar un adecuado enfriamiento por LED. También es ligero y barato. Además, es muy fácil trabajar con él.

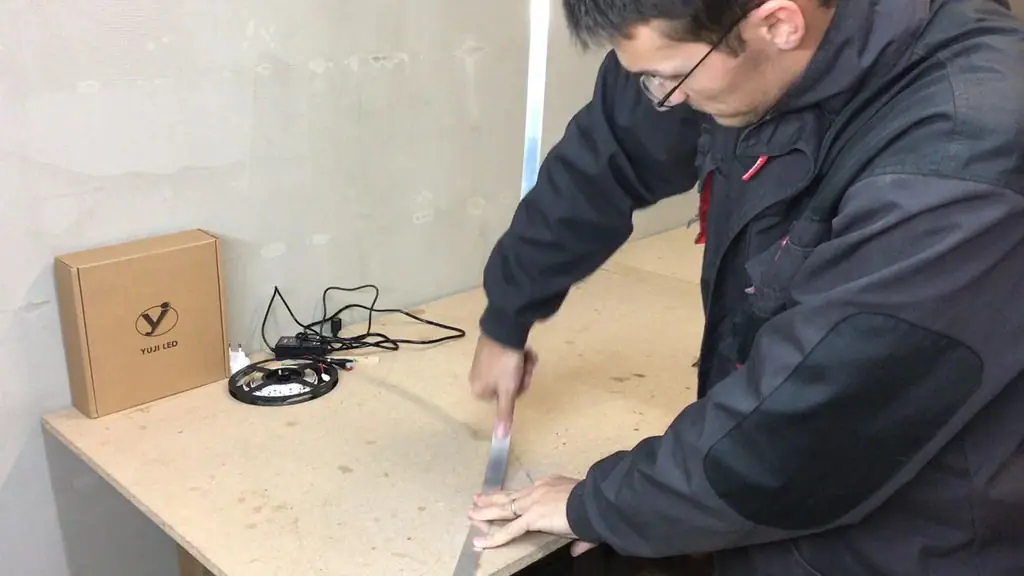

Paso 2: |Trabajar con aluminio|

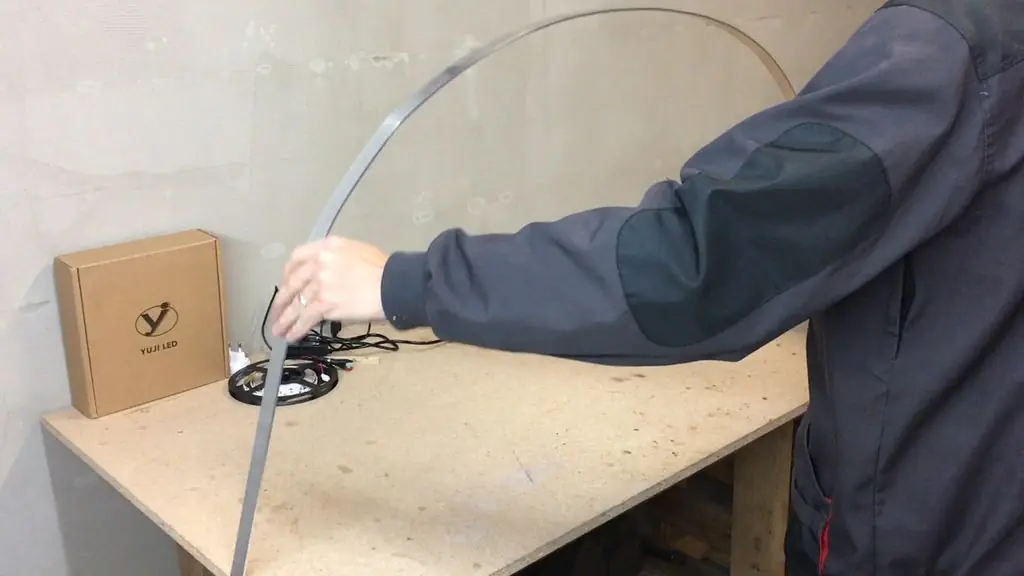

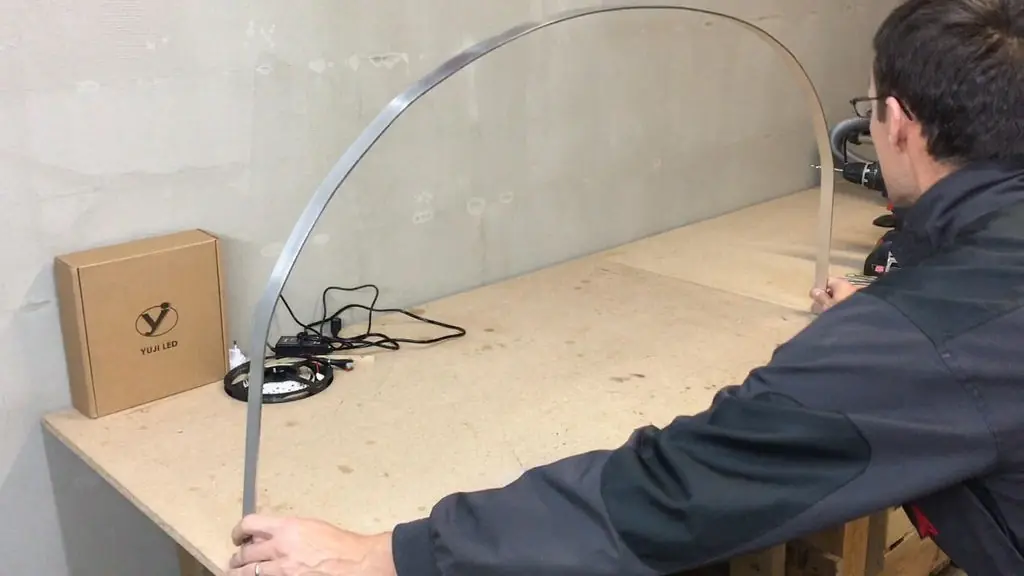

La idea es formar un arco iluminado sobre el área de trabajo en mi mesa de trabajo.

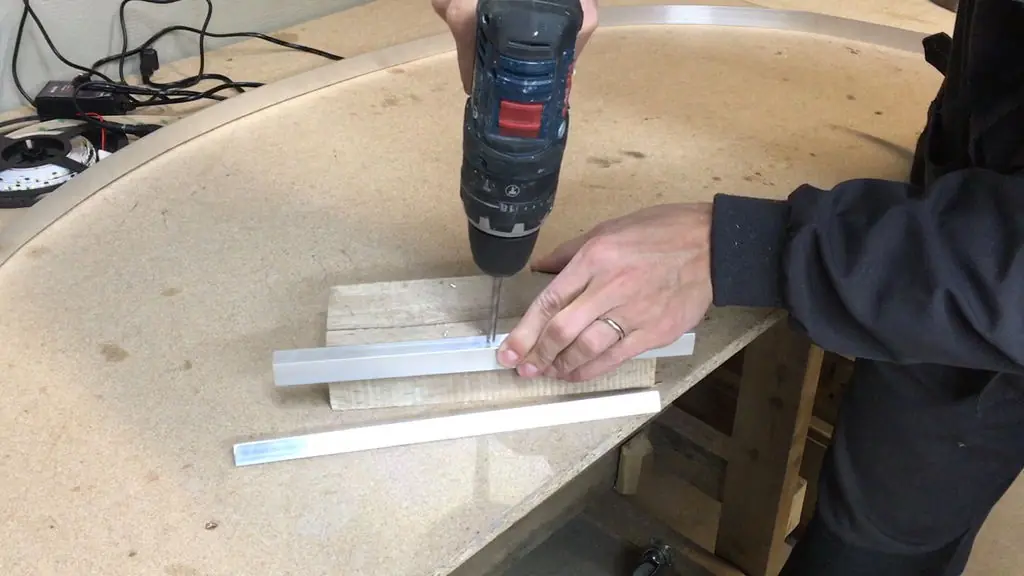

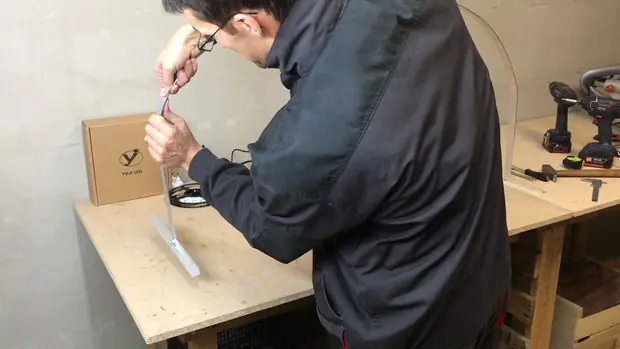

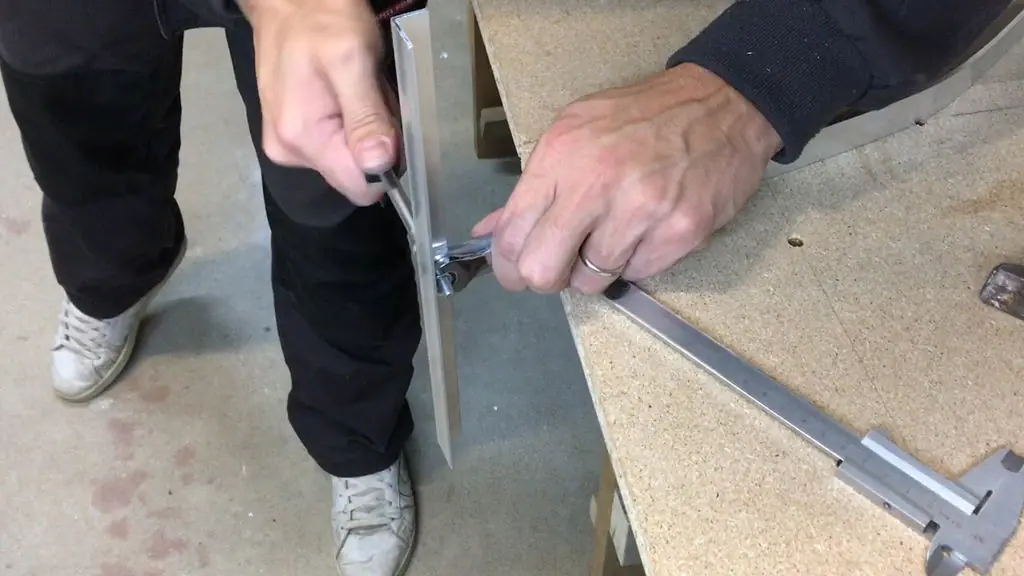

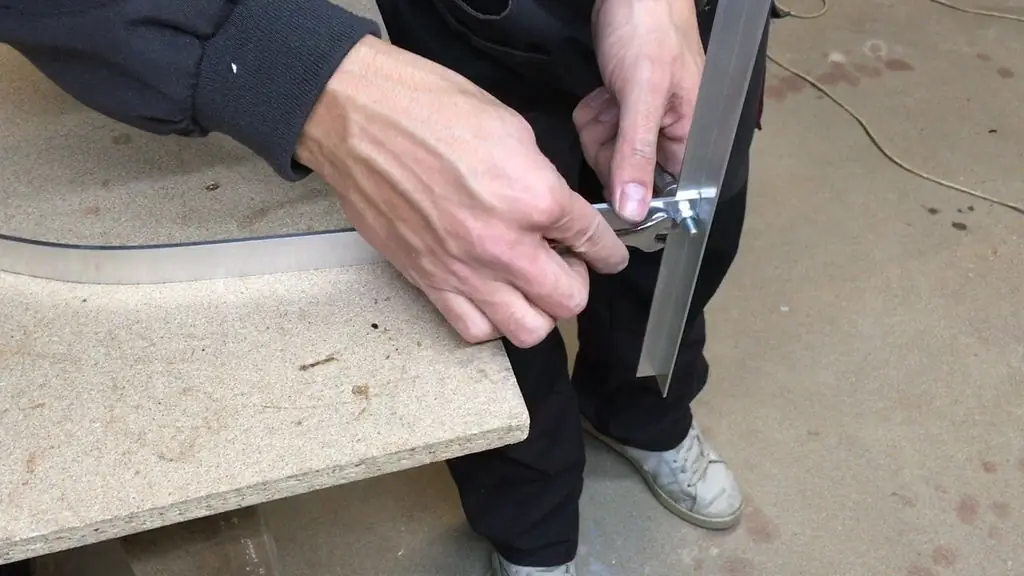

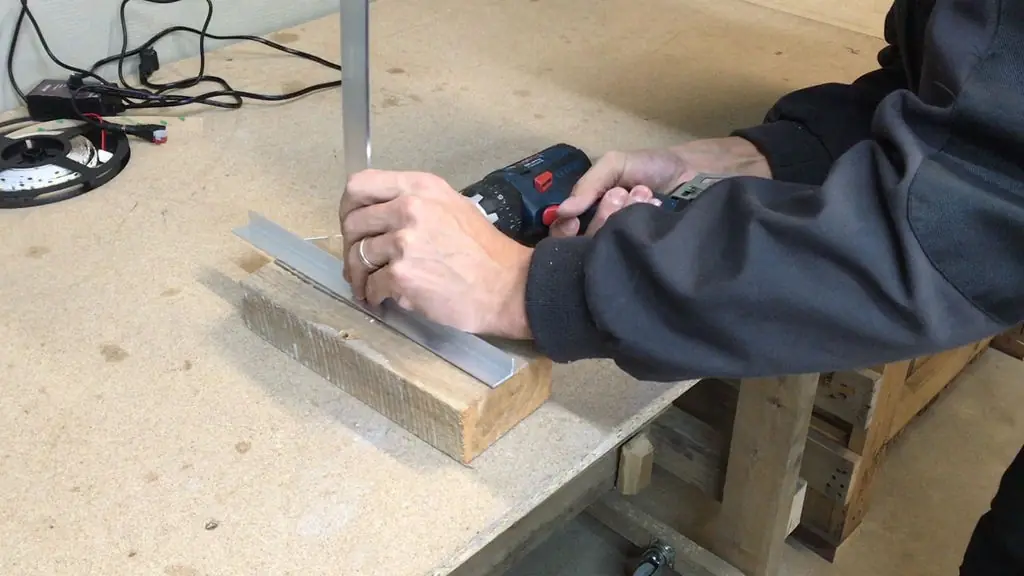

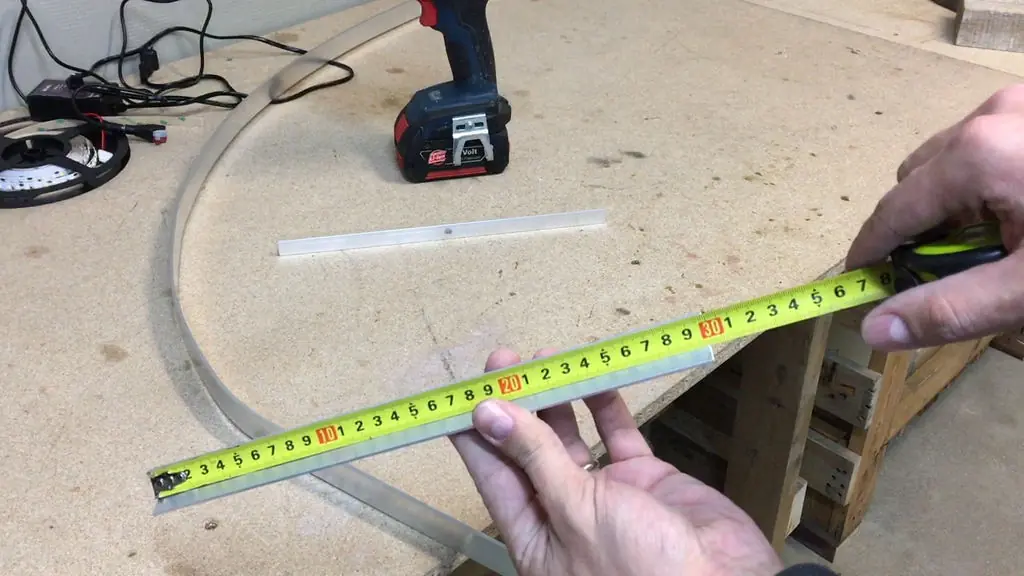

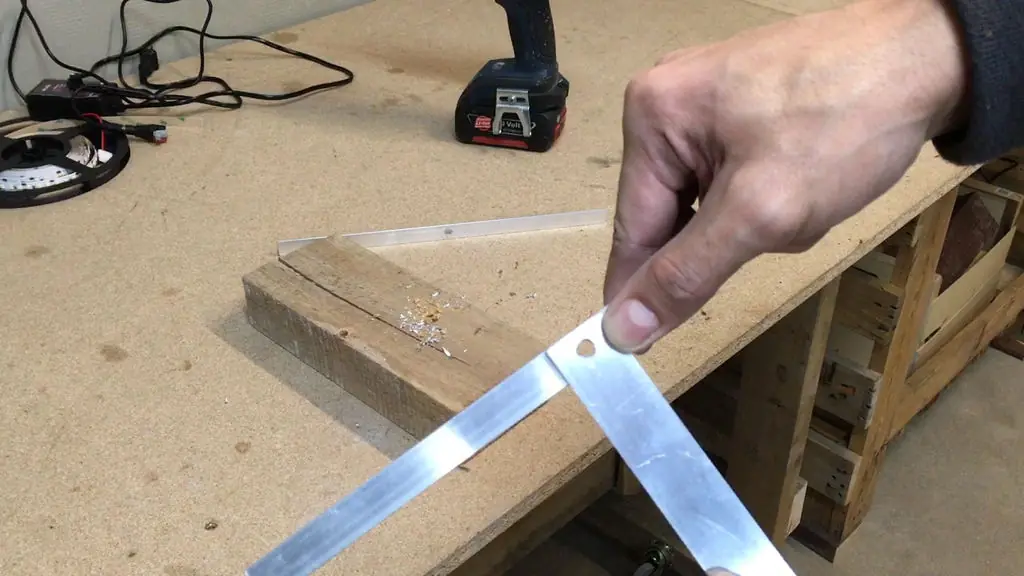

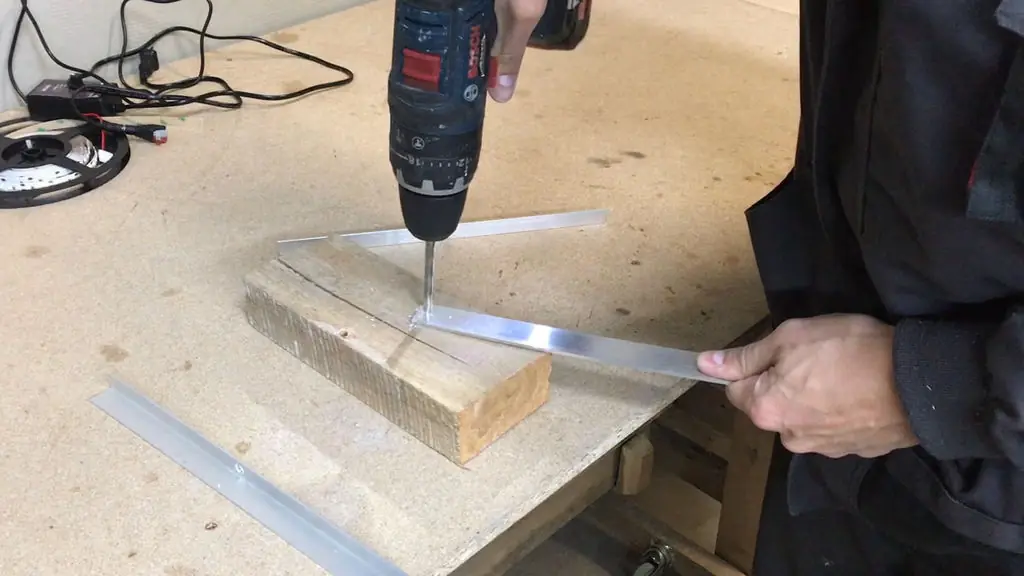

Las patas del soporte fueron hechas forman el perfil de aluminio de la forma de L. Cada una tenía 30 cm de longitud. Perforó un agujero en un medio de las piernas del soporte y lo utilizó como una plantilla para marcar el punto de perforación en el arco de aluminio. Pies de soporte y tira de aluminio atornillados con pernos y tuercas de 6 mm.
Paso 3: |pequeños ajustes|
Hacer pequeños ajustes para obtener la forma adecuada.

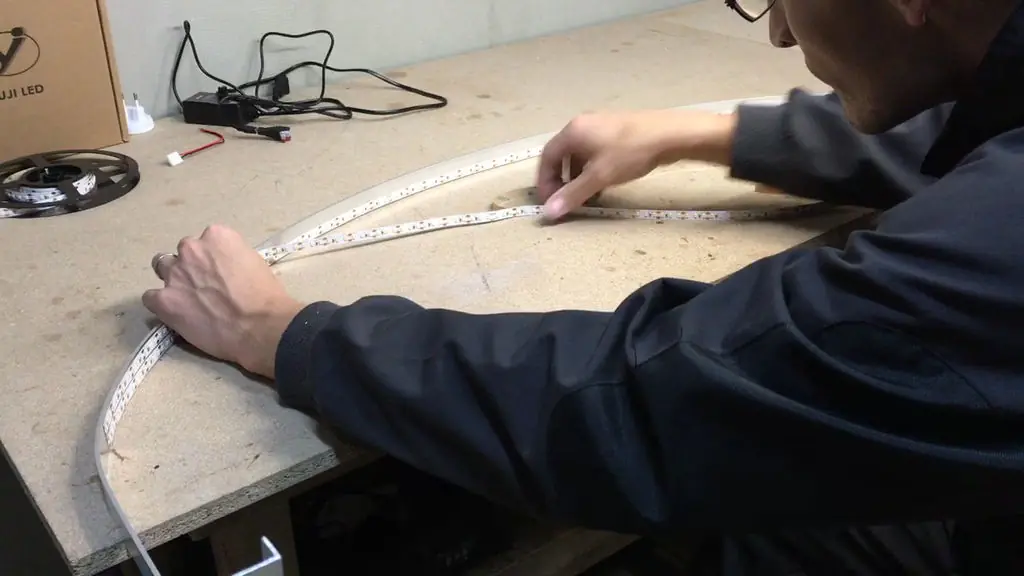

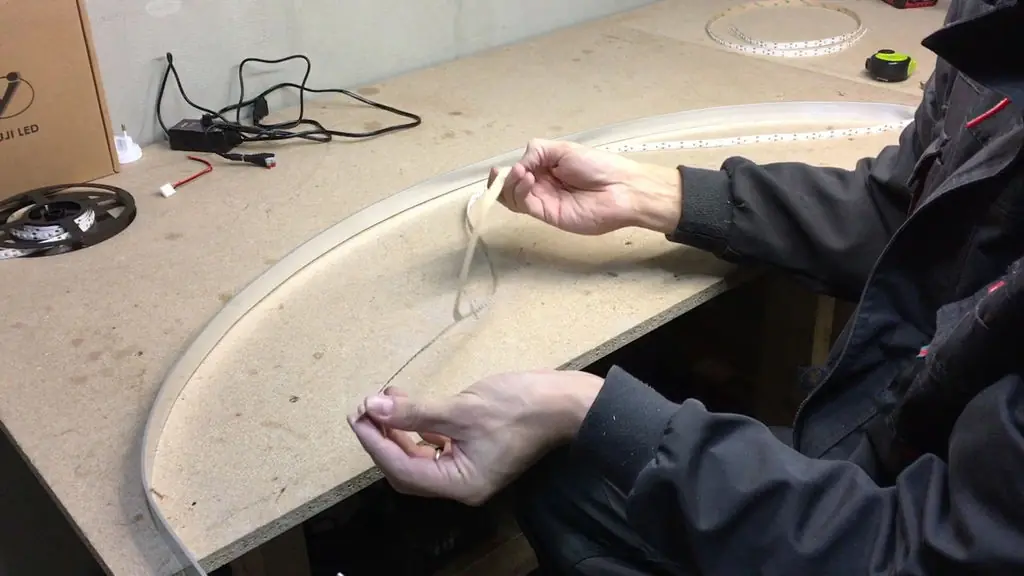

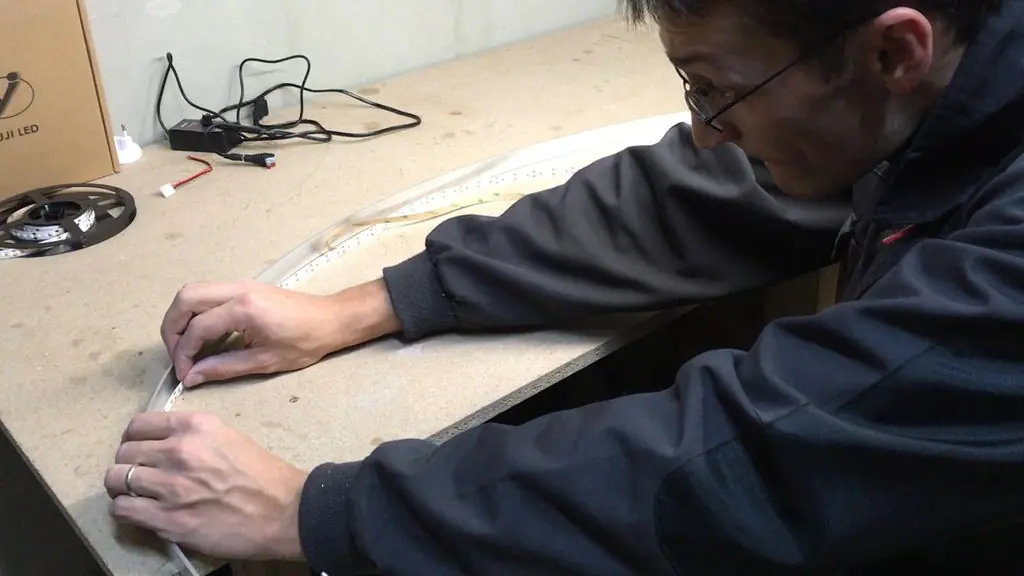

Paso 4: |Colado de tiras de LED|

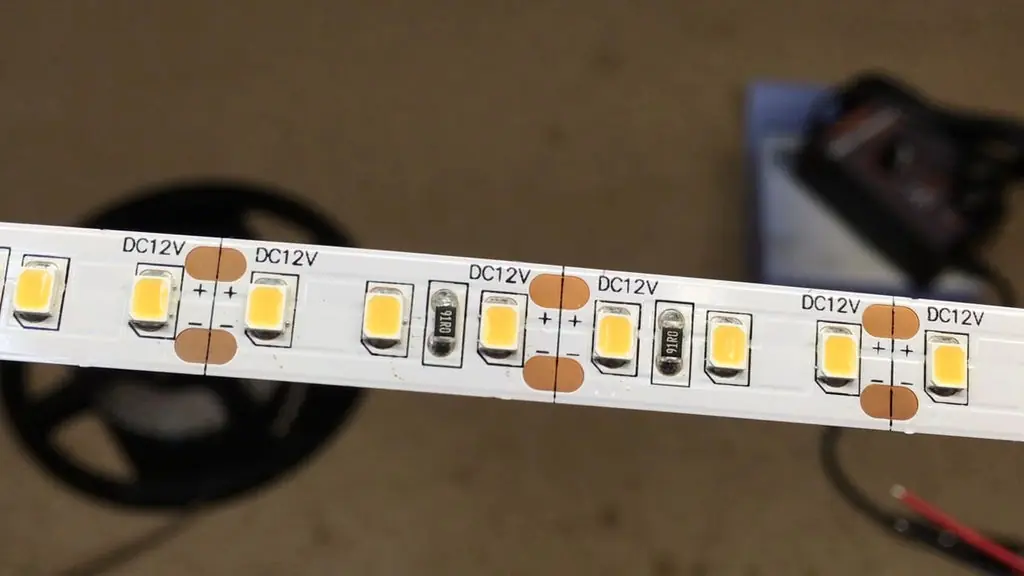

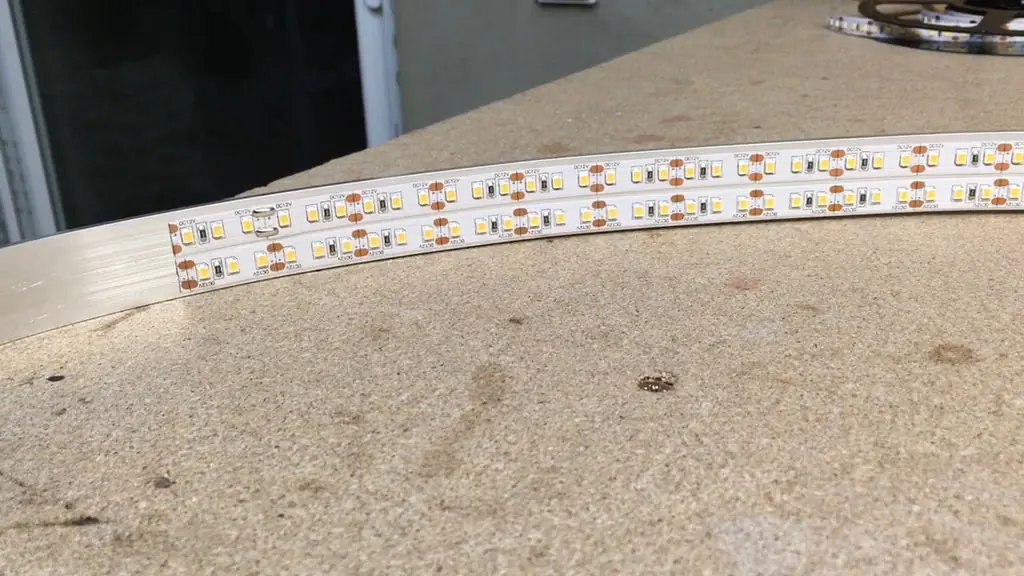

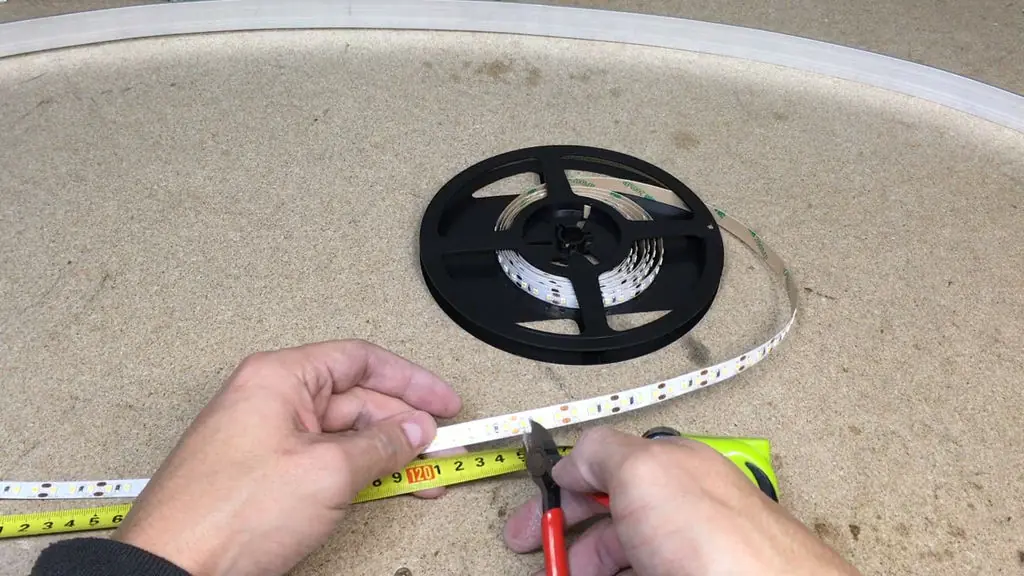

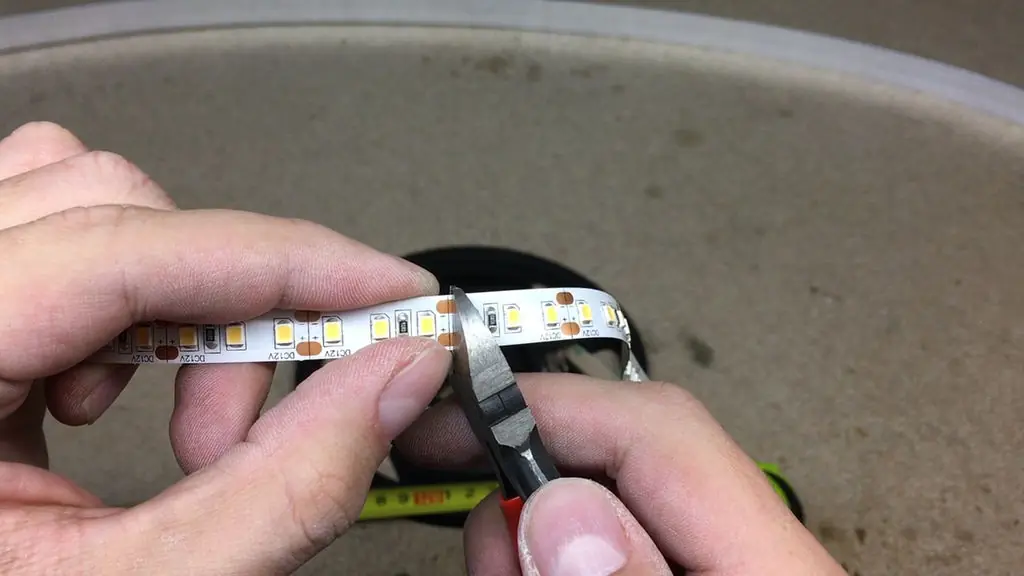

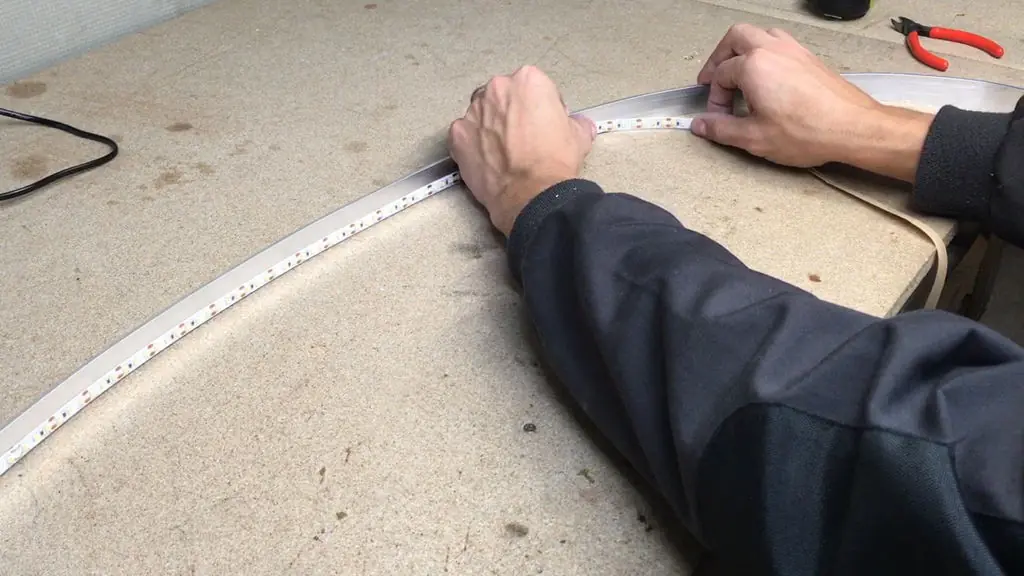

Y la parte divertida - para pegar tiras de LED. Voy a utilizar dos piezas LED de 125 centímetros de longitud y pegado en paralelo.

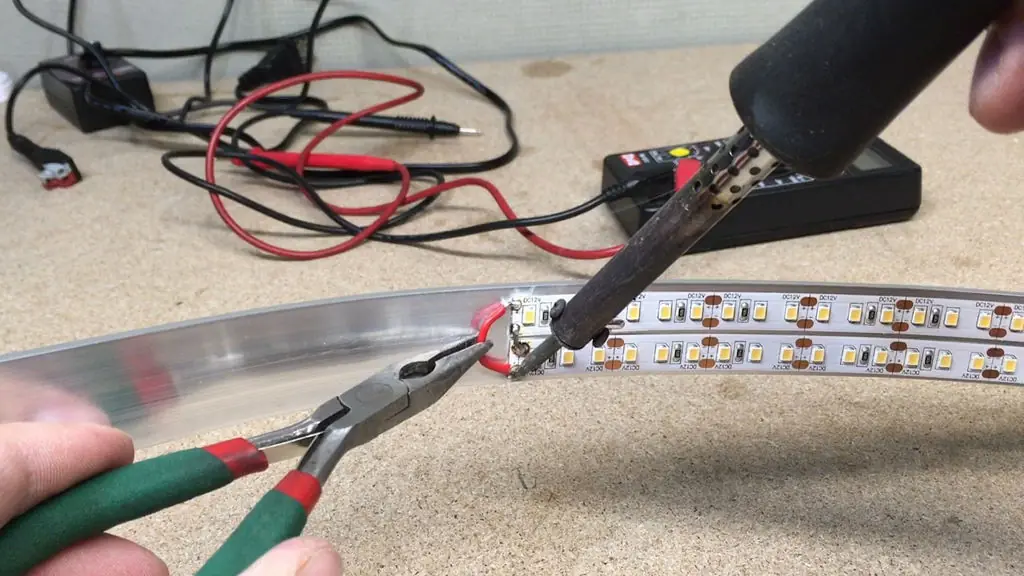

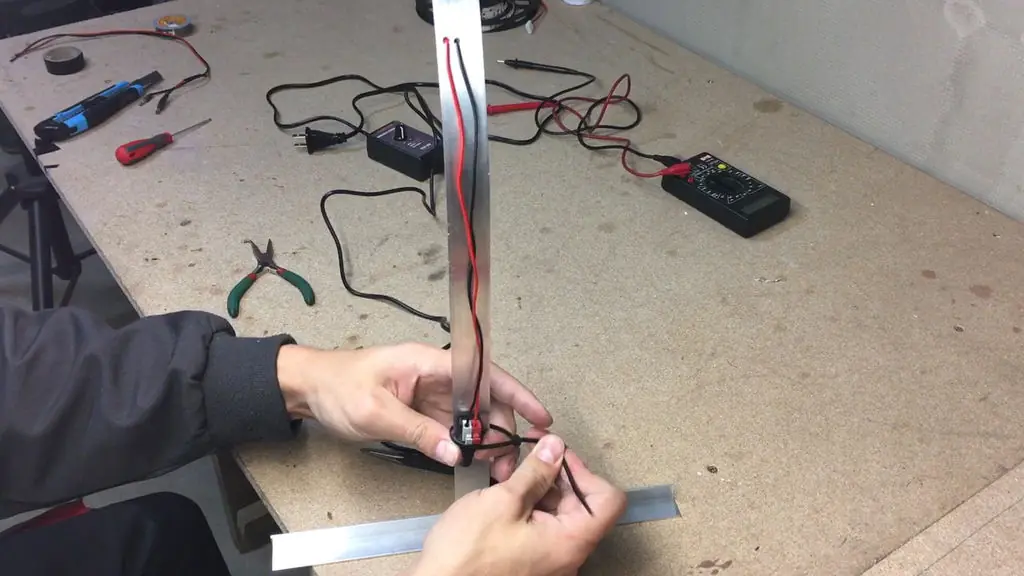

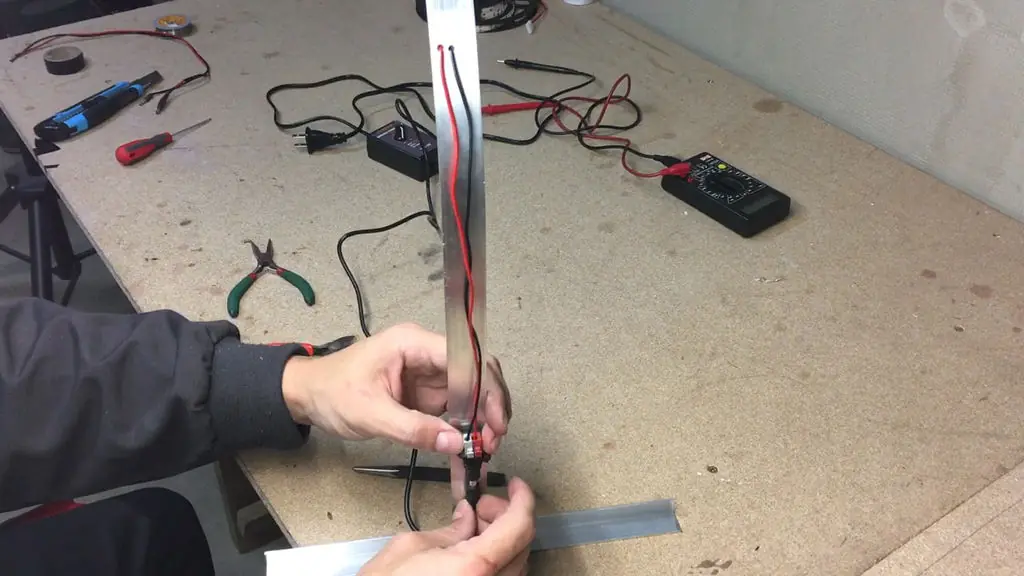

Paso 5: |Cableado|

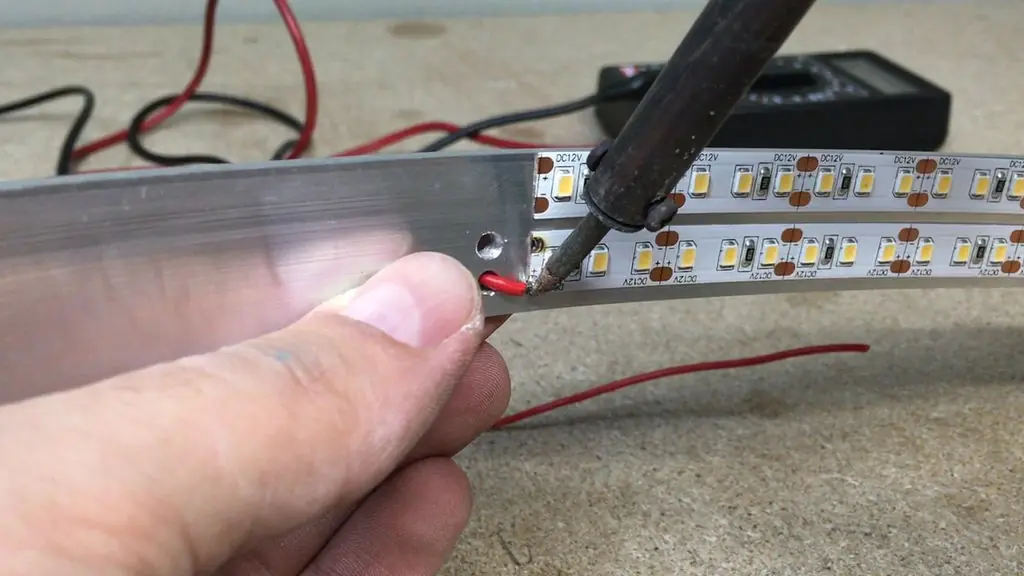

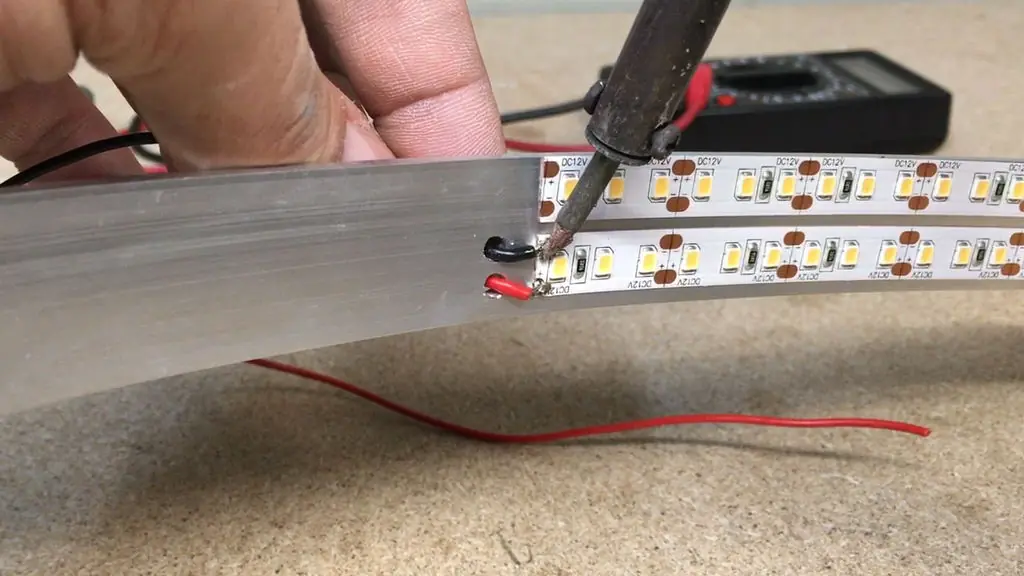

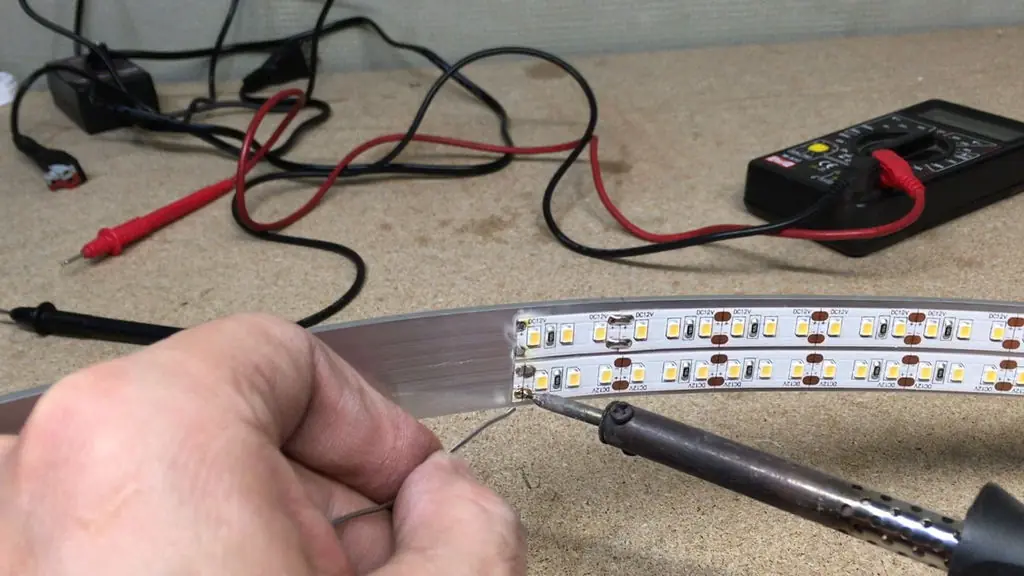

Soldar ambas tiras del LED en serie.

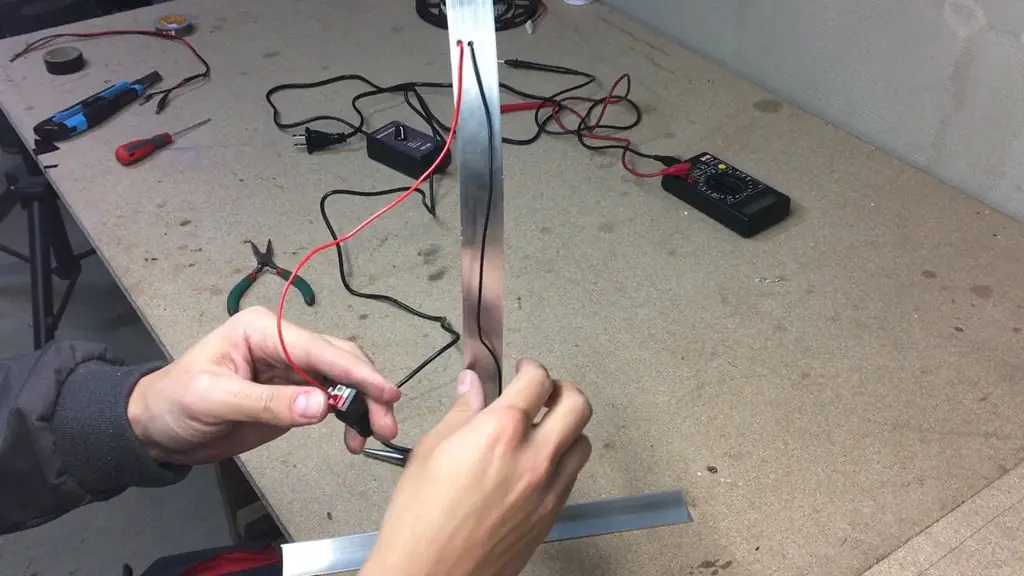

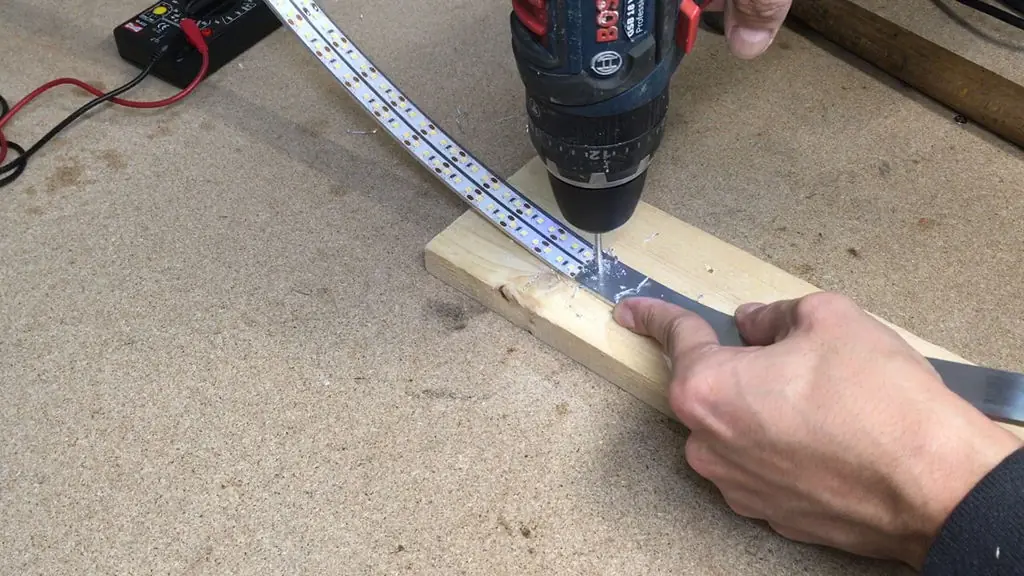

Hecho dos agujeros para los alambres de la energía y los soldó en el lugar.
Conecte los cables de alimentación al conector sin soldadura y conéctelo al perfil de aluminio.

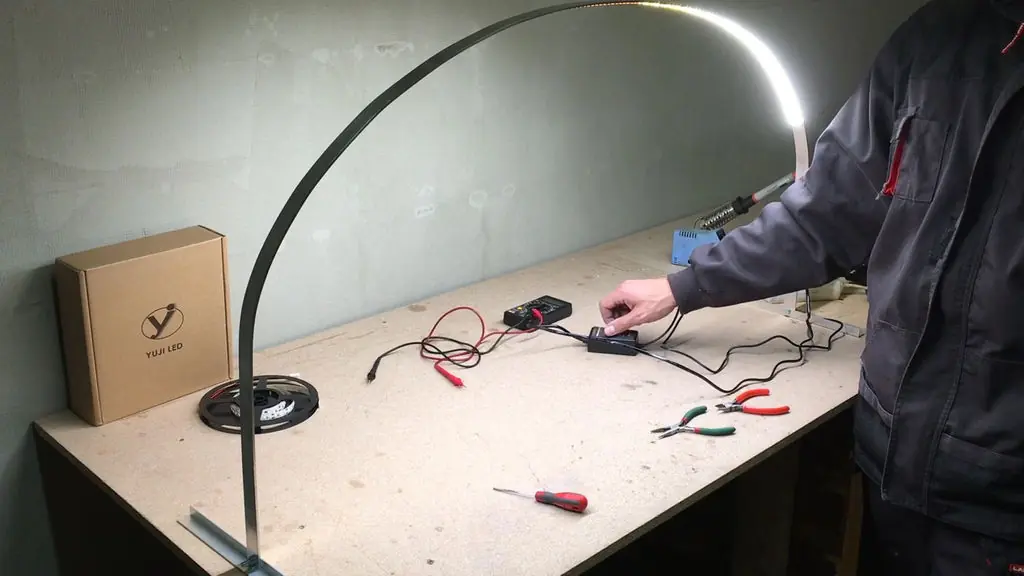

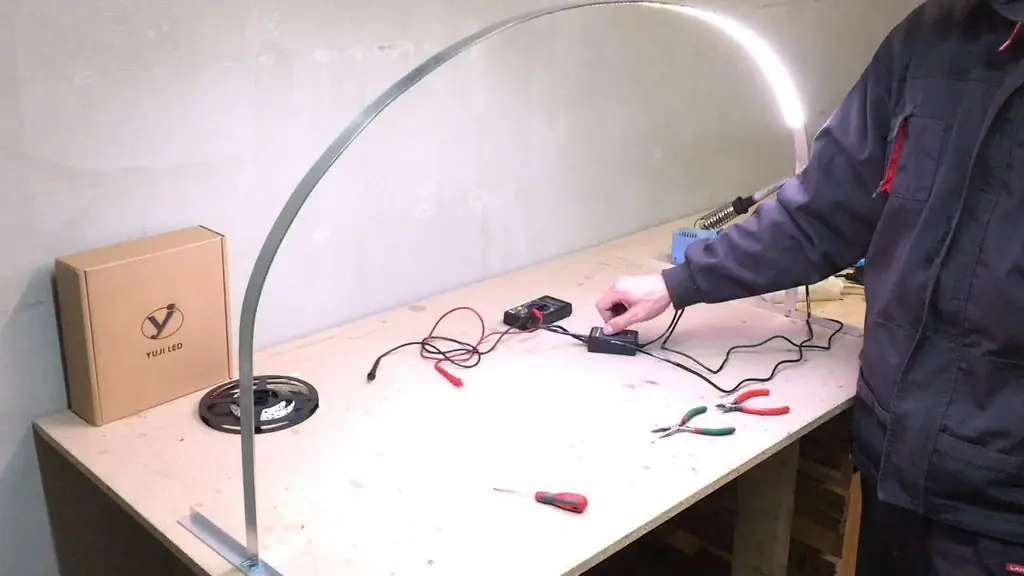

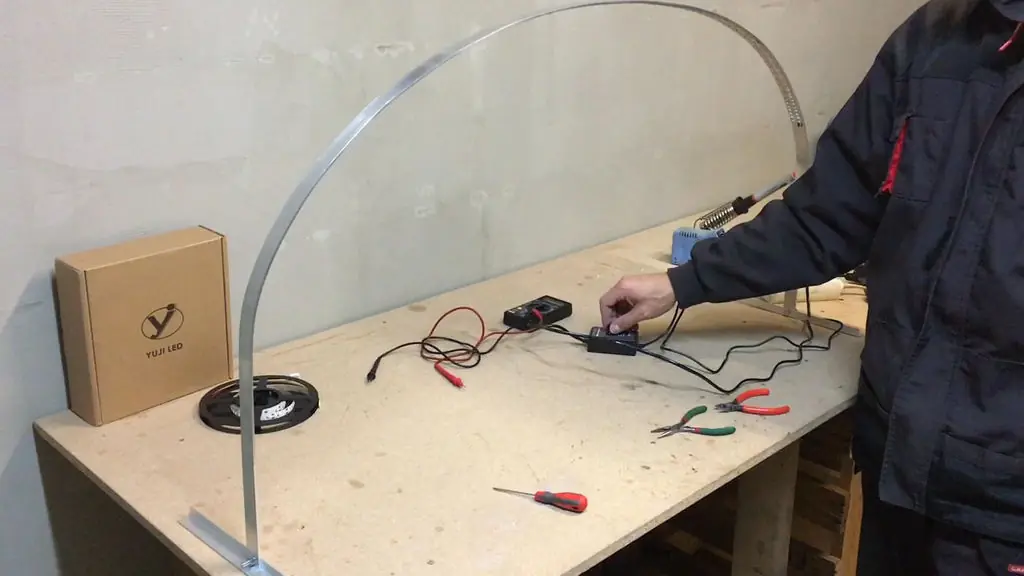

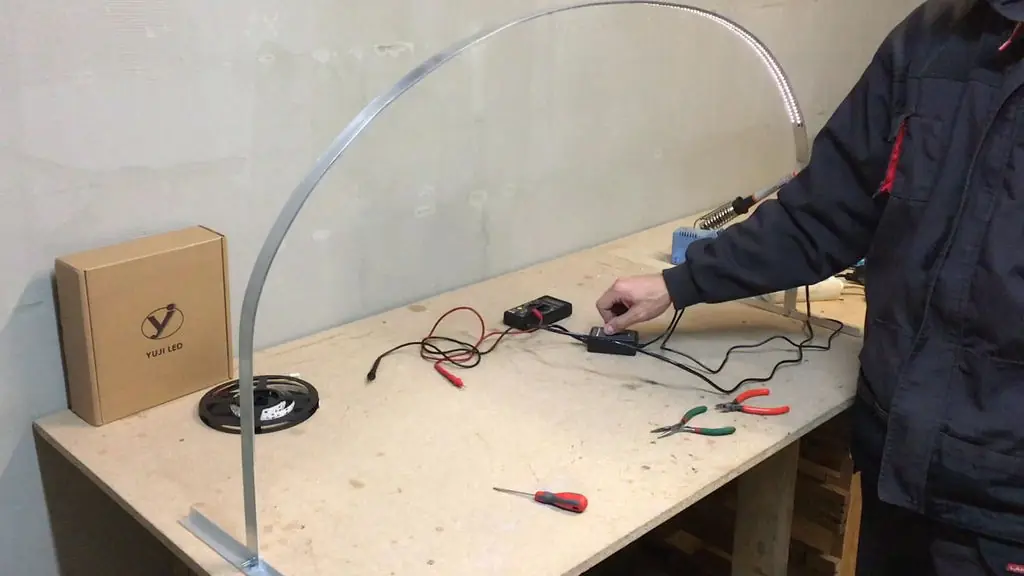

Paso 6: |Tiempo de prueba|
Paso 7: |Resumen|
Lo que es genial sobre la fuente de alimentación regulable es que siempre podría obtener la cantidad exacta de luz al trabajar y filmar los proyectos.
Un metro de esta tira de LED está produciendo hasta 1300 de lúmenes y toma hasta 18W de potencia. Así que la configuración a la potencia máxima debe dar hasta 3200 de lúmenes y tendrá alrededor de 45W.
