Como fabricar un pantalla para nuestra Raspebery Pi
Hoy en día hay soluciones de muy bajo coste para poder reusar gran parte de las pantallas TFT presentes en nuestros gadgets como ordenadores porttatiles , tabletas ,teléfonos ,dvd’s portatiles , etc donde probablemente el resto de electronica ya no funcione , pero que gracias a estos adaptadores podemos seguir usando con un coste ínfimo al menos la pantalla para otras finalidades, como por ejemplo en este caso como pantalla para nuestra Raspberry Pi
De una manera muy económica pues podemos darle un nuevo uso a esta pantalla de cualquier tableta o incluso viejo portatil con muy poco dinero
En el ejemplo veremos como aprovechar la pantalla de una vieja tableta con la placa madre estropeada usando esta pequeña controladora , que es compatible con los modelos AT070NT90 AT070NT92 AT070NT94 , lo cual responde a una pantalla de 7 pulgadas con conector de 50PIN (800*480) LCD
Como vemos la placa necesaria dependerá fuertemente del modelo de TFT que vayamos a usar para lo cual nos guiaremos por el modelo que suele ir marcado en una pegatina en la parte trasera del TFT .
Una vez conocemos el modelo de nuestra pantalla, podemos a buscar nuestra controladora en portales como EBAY o ALIEXPRESS, ya que son baratas y los vendedores especifican bien que pantallas son compatibles con su controladora.

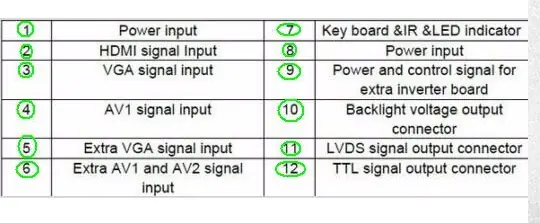

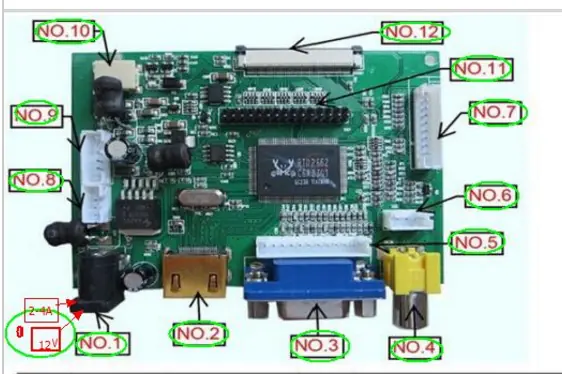

Este tipo de adaptadores suelen llevar las siguientes conexiones
Como vemos la placa necesaria dependerá fuertemente del modelo de TFT que vayamos a usar para lo cual nos guiaremos por el modelo que suele ir marcado en una pegatina en la parte trasera del TFT .
Una vez conocemos el modelo de nuestra pantalla, podemos a buscar nuestra controladora en portales como EBAY o ALIEXPRESS, ya que son baratas y los vendedores especifican bien que pantallas son compatibles con su controladora.
Este tipo de adaptadores suelen llevar las siguientes conexiones
Entrada VGA
Entrada AV
Entrada HDMI, apoyo versión HDMI1.2
Imagen Inversa
Alimentacion DC:voltaje de entrada: 4.5 V-12 V
6PIN, 7 Extra alta tensión de a bordo
salida LVDS, 6/8/6 doble/doble 8 LVDS (sólo para 3.3 V Pantalla Lcd)
botones de tecla interruptor y ajuste del panel
luz de fondo Led de energía
Conexion de entrada TTL
Conexion entrada LVDS

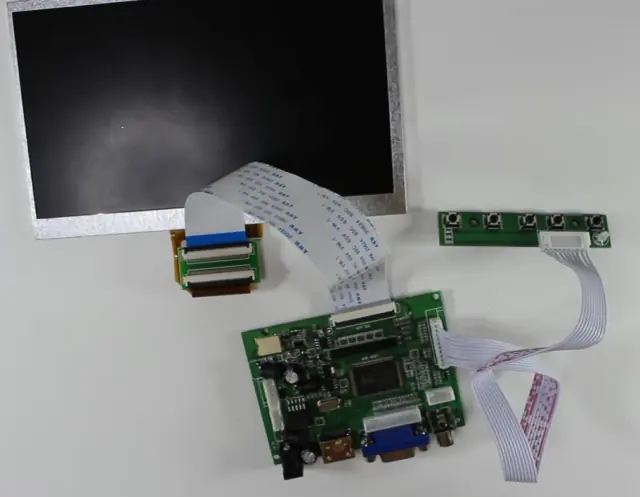

En cuanto al conexionado es bastante sencillo pues se reduce a conectar el mini-teclado de funciones básicas con el cable que suelen incluir , la salida LVDS de la placa con el cable de cinta hacia al adaptador LVDS y de ahi al cable de cinta saliente de la pantalla LCD y finalmente alimentaremos el circuito con +12vDC

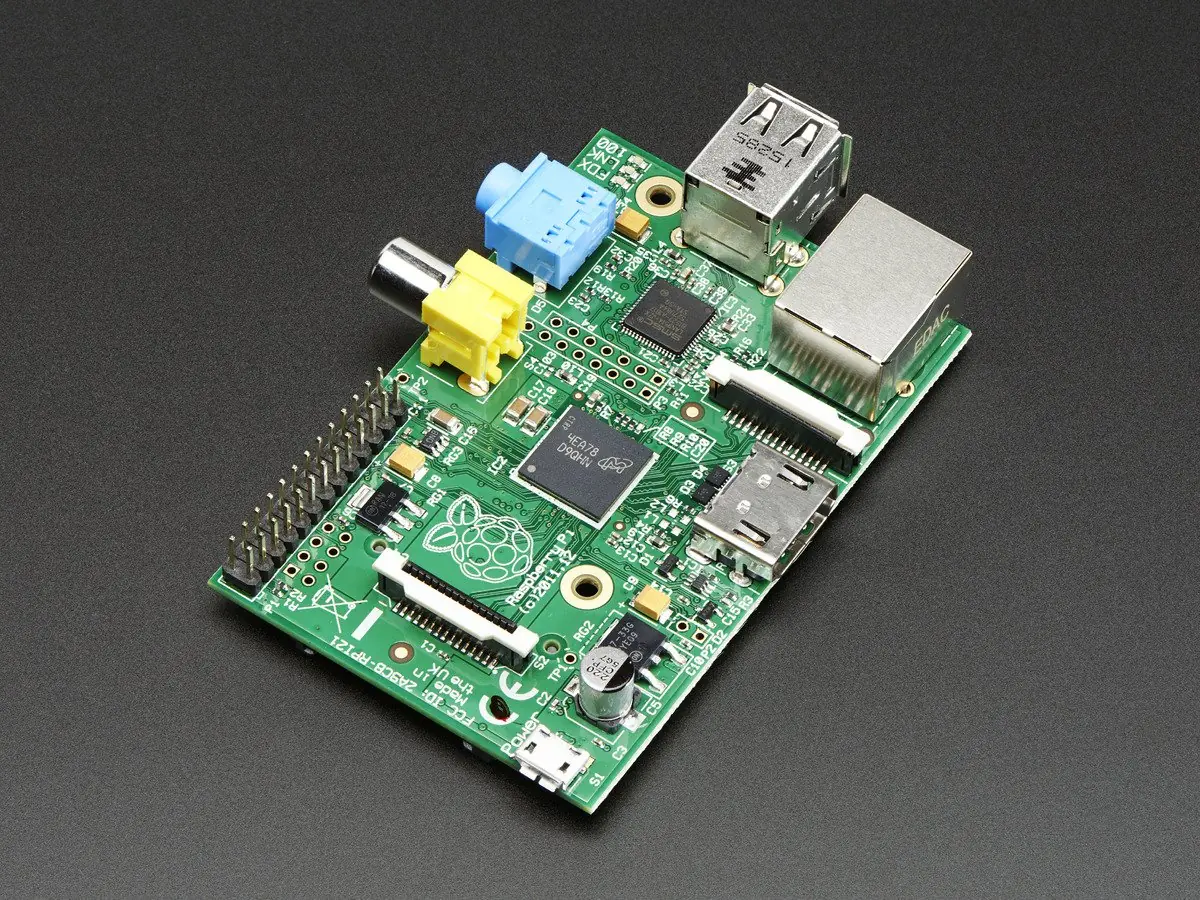

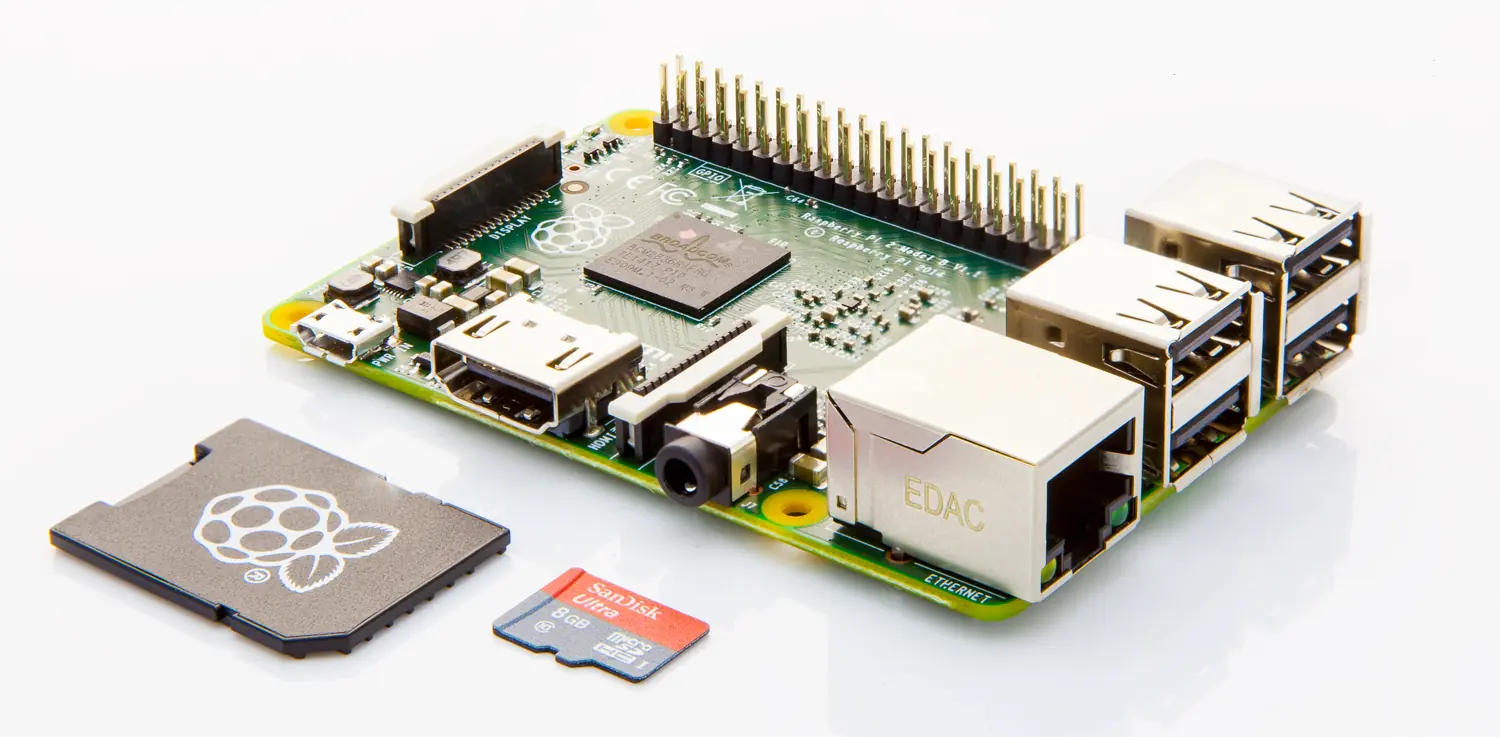

Obviamente según el modelo de Raspberry Pi donde vayamos a conectar usaremos las entrada de vídeo compuesto o la conexion HDMI
Respecto al aspecto estético podemos usar metacrilato,madera o impresión 3D
