|Auriculares Bluetooth|
Cansado de la rasgadura de los cables de los auriculares? ¿No te gusta la sensación de estar "encadenado" a tu computadora? ¡Entonces estas en el lugar correcto!
El principal objetivo es modificar los auriculares con cable en estéreo de auriculares Bluetooth con la capacidad de trabajar por lo menos 6 horas en carga completa y ser capaz de recargar sin ningún tipo de complicaciones.
Herramientas:
destornillador Philips PH0 y PH00
Herramienta rotatoria o pequeño molinillo
soldador con punta pequeña 30-40W
un cuchillo o unas tijeras viejas
iones de litio cargador
Materiales:
Auriculares víctima con suficiente espacio en el interior para mantener la batería
La batería de iones de litio de 3,7 V
Alambre de 1 mm (preferiblemente 4 colores diferentes y al menos 1 m cada uno)
Conector hembra de 3.5mm Jack
Jack 3.5mm macho
Módulo BLK-MD-SPK-B Bluetooth
Materiales adicionales:
- Soldador
- festaño para soldar
- Cinta eléctrica
- pegamento caliente
Paso 1: |Preparativos|

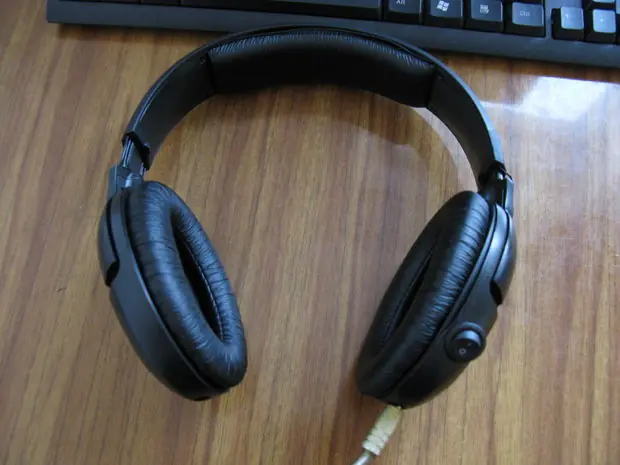

Desarmar su auricular. Es posible que tenga que desmontarlo por completo con el fin de modificar el cableado.
Seleccione un auricular, que contendrá todos los componentes activos, incluyendo la batería y el módulo Bluetooth.
Ejecutar un par de cables a través del casco. Puede que tenga que perforar algunos agujeros y usar un poco de pegamento para sujetar cables en su lugar. Afortunadamente, tenía un grueso relleno agradable en él y que todo quede bien a su alrededor.

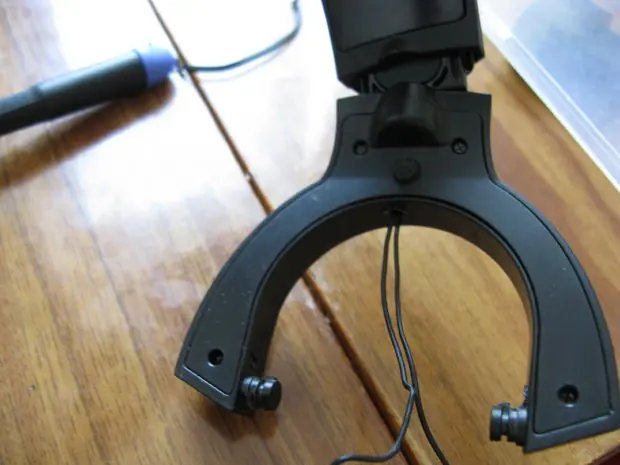

Si los auriculares tienen bisagras, entonces usted realmente necesita para evitar los alambres guía a través de las piezas móviles. La mejor manera de evitar es perforar un agujero justo en el medio del "brazo" y hacer un agujero correspondiente en la carcasa del auricular
Paso 2: |conector de alimentación y el interruptor|

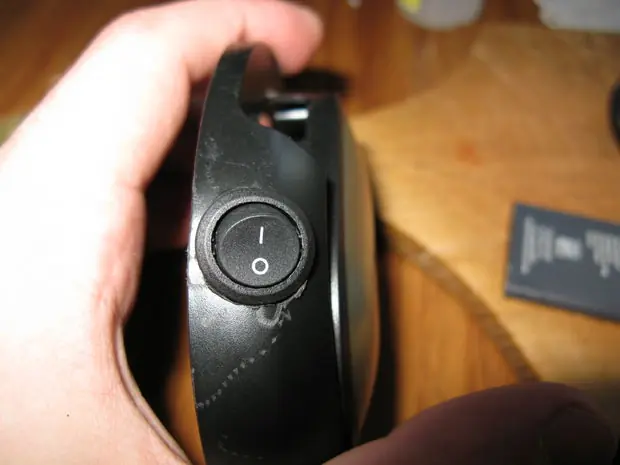

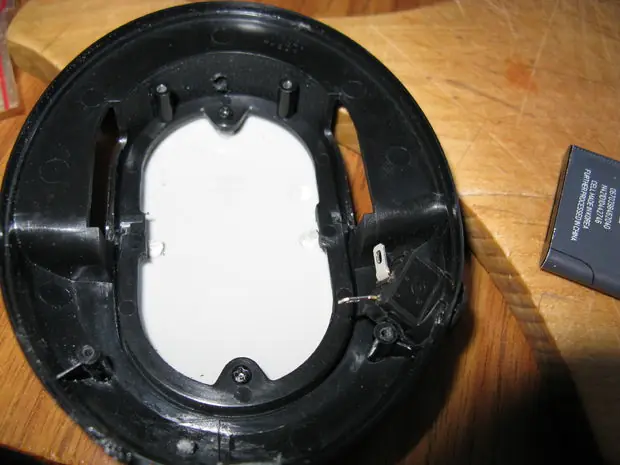

Utilice el molinillo para hacer un agujero lo suficientemente grande como para su interruptor de encendido. Estoy utilizando un interruptor redondo con los cierres, así que no tengo que pegar. Haga lo mismo con conector jack de 3,5 mm.
Notas importantes:
- Asegúrese de dejar suficiente espacio para instalar otra components.when interruptor de alimentación. Si profundiza demasiado cerca del borde de la vivienda, puede dañarlo o el altavoz no caben.
- Taladrar agujeros en pequeñas porciones, porque la alta fricción de la herramienta de rotación causará plástico para fundir y quemar.
- Asegúrese de que el interruptor se asienta firmemente en el zócalo, porque no quieres termina empujándolo dentro y romper todo el asunto
- Si ha realizado cortar demasiado plástica - el uso de pegamento caliente para mantener el interruptor en su lugar
Paso 3: |Altavoces|

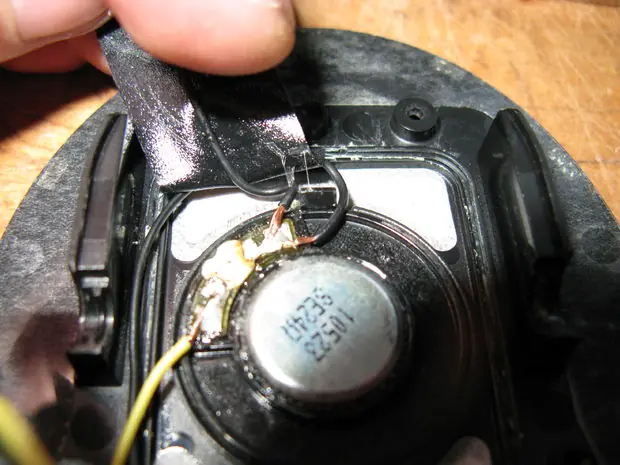

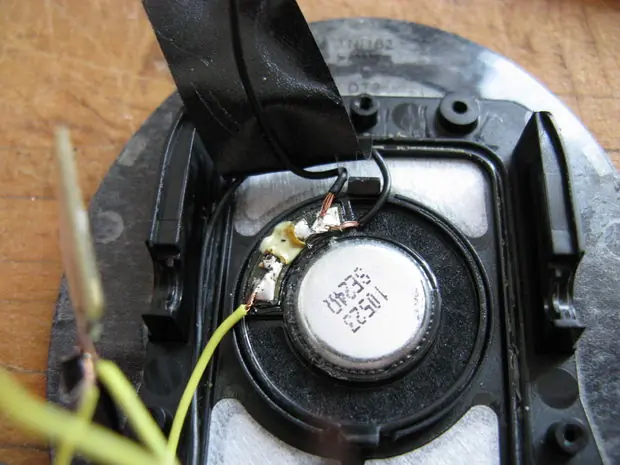

En el lado activo soldar dos cables de tierra y un cable de altavoz activo. Una conexión a tierra irá al segundo orador, y los otros dos cables - al módulo Bluetooth.
El otro lado sólo necesita ser conectado al cableado en su pieza de cabeza. También puede montar y montarlo (hemos terminado aquí).
Paso 4: |Conexión del módulo Bluetooth|

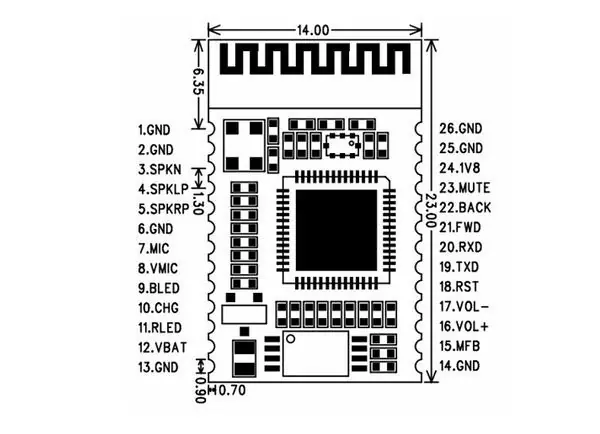

La primera imagen muestra la asignación de pines para el módulo BLK-MD-SPK-B. Vamos a usar pines 3,4,5 para salida de audio y pasadores 12,13 por el poder.

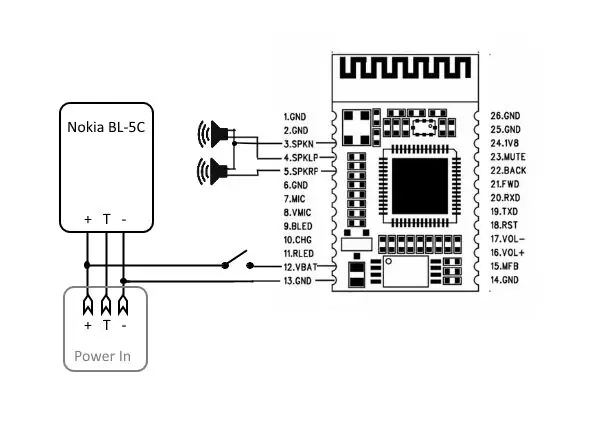

Soldar todos los pines como se muestra en la figura 2:
Pin 3 => Altavoces planta
Pin 4 => L altavoz activo
Pin 5 => Altavoz R activo
Pin 12 => interruptor de alimentación (batería +)
Pin 13 => Batería -
contactos de PCB en este módulo son muy pequeñas y hay una alta probabilidad de que usted tendrá que volver a hacer esta parte varias veces. Asegúrese de que no se sobrecaliente puntos de soldadura, ya que se dañan fácilmente. Tenía que llevar a cabo una restauración poco después de que accidentalmente rascarse fuera el conector de tierra.
Cada operación de soldadura en Bluetooth daños módulo de contactos aún más, así que una vez que se hace - puede que no quiera que desmontarlo. Si usted siente que los puntos de contacto son un poco flojo - se puede cubrir con un poco de pegamento caliente o simplemente utilizar el esmalte de uñas. Cinta de este artilugio a la parte exterior de la carcasa del auricular con cinta aislante, pero que sea justo por debajo de la placa (donde comienzan los cables).
Paso 5: |Pasos Finales|

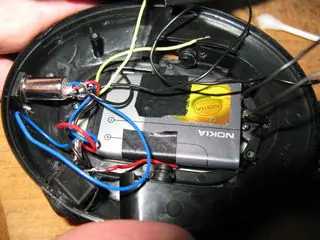

Soldar 3 cables a la batería. "+" Y "-" están siempre marcados. El del medio se utiliza para determinar si la batería se está cargando (cable azul en la foto). Coloque los tres cables al conector de alimentación y luego extender cable "+" para la segunda etapa del interruptor de encendido.
Una vez hecho esto - montar el conector de alimentación (conector de 3,5 mm) en el agujero que ha perforado para ello y comenzar a ensamblar.
Asegúrese de no bloquear el módulo Bluetooth.
Si la batería está suelto - pegarla a la parte trasera de la caja del auricular y poner un poco de pegamento caliente para ella es lados. No sobrecalentar la batería, ya que puede dejar de funcionar o explotar!
Conector de prueba de potencia e interruptor de encendido, antes de poner todo junto.

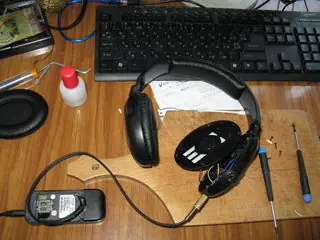

He usado mi teléfono antiguo como fuente de alimentación, ya que sólo tenía un adaptador de repuesto 7.5V, que resultó ser un cargador de batería de mi teléfono-donante-=)
Voy a tratar de llegar a una solución más permanente dentro de unos días, pero esto haría por ahora. Carga sólo requiere un suministro constante de al menos 500 mA en 3.5-4V.you puede utilizar cualquier dispositivo de carga o fuente de alimentación (sólo no usar el hilo medio de la batería), pero no será capaz de ver si se trata de completamente cargada o no. También hay un peligro de sobrecarga de la batería (acorta es la vida y puede causar un sobrecalentamiento).
Paso 6: |Pruebas|
Una vez que la batería está cargada, desconecte los auriculares de la fuente de alimentación.
Activar el Bluetooth de su teléfono, tablet u ordenador y buscar los dispositivos de audio. Durante la exploración, activa el interruptor de potencia en los auriculares recién hechos y esperar conexión. En caso de que haya una ventana emergente que le solicitará un PIN de emparejamiento: es " 0000 ".
Espere a que los conductores a instalar. Al final se escuchará un breve timbre de sus auriculares, lo que significa que está conectado.
Si no puede conectarse, tratar de restablecer los auriculares y escanear de nuevo.
