Introducción
Este post esta dirigido a cualquier usuario que quiera aprender electrónica, en este post veremos los componentes y sus símbolos.
Solo tratare los componentes básicos y comunes,lo "esencial".
Si ya sabes electrónica,nunca viene mal repasar.
DISCLAIMER:
El material mostrado aquí es con fin educativo, las imágenes publicadas aqui son una recopilación de distintas fuentes.
Electrónica Básica,Partes
Formato del Post
Las cosas escritas en NARANJA son importantes y se recomienda leerlas.
Las cosas escritas en AZUL son de menor importancia.
Recomiendo leer el post completamente,como siempre.
Componentes Básicos

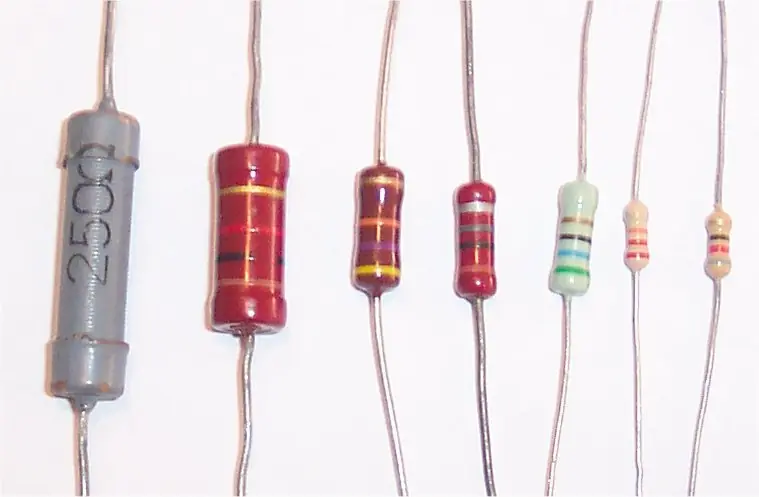

La Resistencia
Según Wikipedia:
"Se le denomina resistencia eléctrica a la oposición que tienen los electrones al moverse a través de un conductor. La unidad de resistencia en el Sistema Internacional es el ohmio, que se representa con la letra griega omega (Ω), en honor al físico alemán Georg Ohm, quien descubrió el principio que ahora lleva su nombre."
Ya que no pienso pegar todo lo que la Wikipedia dice sobre la Resistencia,para acceder al articulo completo haga CLICK AQUÍ
Para mas información de la Resistencia, Unicrom tiene una muy buena explicación, CLICK AQUÍ
Nota: La resistencia no tiene polaridad,no importa como la coloques.
Símbolo Esquemático
El Capacitor
Según Wikipedia:
"Un condensador eléctrico (también conocido frecuentemente con el anglicismo capacitor, proveniente del nombre equivalente en inglés) es un dispositivo pasivo, utilizado en electricidad y electrónica, capaz de almacenar energía sustentando un campo eléctrico.1 2 Está formado por un par de superficies conductoras, generalmente en forma de láminas o placas, en situación de influencia total (esto es, que todas las líneas de campo eléctrico que parten de una van a parar a la otra) separadas por un material dieléctrico o por el vacío3 . Las placas, sometidas a una diferencia de potencial, adquieren una determinada carga eléctrica, positiva en una de ellas y negativa en la otra, siendo nula la variación de carga total.
Aunque desde el punto de vista físico un condensador no almacena carga ni corriente eléctrica, sino simplemente energía mecánica latente; al ser introducido en un circuito se comporta en la práctica como un elemento "capaz" de almacenar la energía eléctrica que recibe durante el periodo de carga, la misma energía que cede después durante el periodo de descarga."
Pequeño Resumen:
El Capacitor, también llamado Condensador se carga con energía eléctrica y la almacena, cuando no le llega mas electricidad para cargarse, suelta su carga.
Son ampliamente usados para filtrar fuentes de poder de CC (Corriente Continua).
El resto de esta explicación la veremos mas adelante.
Ya que no pienso pegar todo lo que la Wikipedia dice sobre el Capacitor,para acceder al articulo completo haga CLICK AQUÍ
Existen varios tipos de Capacitor,los mas usados son:
Capacitores Electrolíticos
Capacitores Cerámicos
Capacitores de Poliéster
Capacitor Cerámico
Según Unicrom:
"Son capacitores en donde las inductancias parásitas y las pérdidas son casi nulas. La constante dieléctrica de estos elementos es muy alta (de 1000 a 10,000 veces la del aire)
- Algunos tipos de cerámica permiten una alta permitividad y se alcanza altos valores de capacitancia en tamaños pequeños, pero tienen el inconveniente que son muy sensibles a la temperatura y a las variaciones de voltaje .
- Hay otros tipos de cerámica que tienen un valor de permitividad menor, pero que su sensibilidad a la temperatura, voltaje y el tiempo es despreciable. Estos capacitores tienen un tamaño mayores que los otros de cerámica. Se fabrican en valores de fracciones de picoFaradios hasta nanoFaradios."
Son usados para eliminar picos de corriente y filtrar electricidad y sonido, además se pueden usar para "desacoplar" señal CC o CA.
Nota: El capacitor cerámico no tiene polaridad,no importa como lo coloques.
Símbolo Esquemático
Capacitor de Poliéster
Según Unicrom:
"Sustituyen a los capacitores de papel, solo que el dieléctrico es el poliéster. Se crearon capacitores de poliéster metalizado con el fin de reducir las dimensiones físicas. Ventajas: muy poca pérdida y excelente factor de potencia"
Cumplen la misma función que los Cerámicos, pero los de Poliéster son mucho mas precisos y resisten mas voltaje por defecto.En usos de audio son preferidos los de poliéster por introducir menos distorsión a la señal.
Nota: El capacitor de Poliéster no tiene polaridad,no importa como lo coloques.
Símbolo Esquemático
(El mismo que los Capacitores Cerámicos)

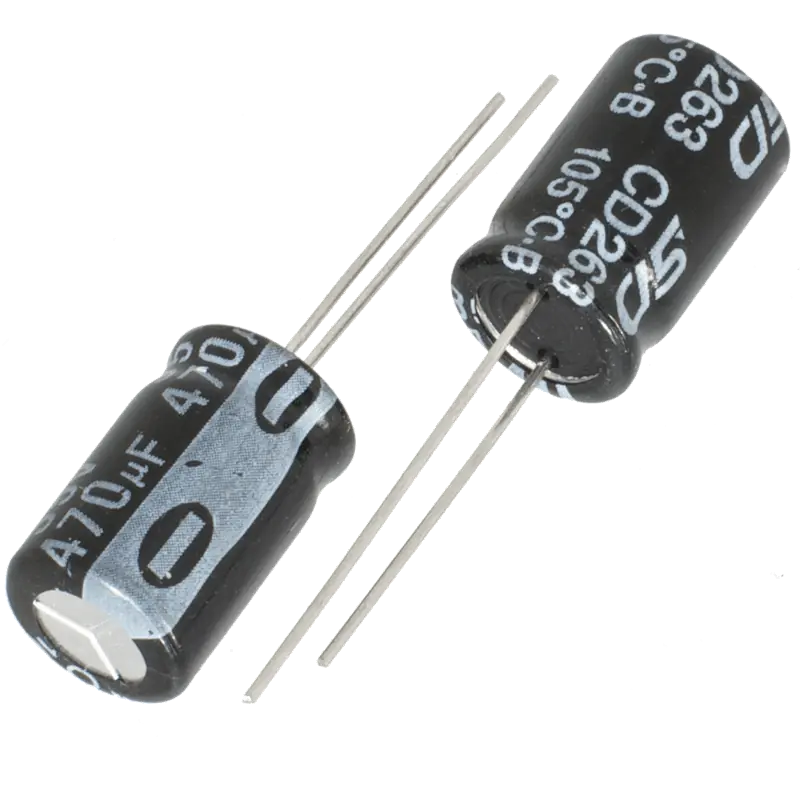

Capacitor Electrolíticos
Según Unicrom:
"Estos capacitores pueden tener capacitancias muy altas a un precio razonablemente bajo. Tienen el inconveniente de que tienen alta corriente de fuga y un voltaje de ruptura bajo. Son polarizados y hay que tener cuidado a hora de conectarlos pues pueden estallar si se conectan con la polaridad invertida. Se utilizan principalmente en fuentes de alimentación.
Físicamente estos elementos constan de un tubo de aluminio cerrado, en donde está el capacitor. Tienen una válvula de seguridad que se abre en el caso de que el electrolito entre en ebullición, evitando así el riesgo de explosión."
Los capacitores Electrolíticos se usan principalmente para rectificar señal de fuentes de poder, tienen mucha capacidad por un precio muy bajo.
Unicrom tiene una explicación mucho mas detallada y larga, CLICK AQUÍ
Nota: El Capacitor Electrolítico SI TIENE POLARIDAD
Símbolo Esquemático
Este tiene diferentes Símbolos,tratare de poner los mas posibles aquí.
P=¿Como se identifica la pata negativa y la positiva?
R=Se puede de 2 formas, la primera forma es,la pata corta siempre es la negativa y la pata larga la positiva, la segunda forma es buscando la Franja blanca que tiene a un costado,la pata mas cercana a la franja es el negativo.
El Diodo
Existen varios tipos de Diodos y todos ellos funcionan diferente:
Diodo Rectificador
Diodo Zener
Diodo Schottky
Diodo LED
Diodo Rectificador
Se conoce también como Diodo Semiconductor
Según Unicrom:
El semiconductor tipo N tiene electrones libres (exceso de electrones) y el semiconductor tipo P tiene huecos libres (ausencia o falta de electrones). Cuando una tensión positiva se aplica al lado P y una negativa al lado N, los electrones en el lado N son empujados al lado P y los electrones fluyen a través del material P mas allá de los límites del semiconductor. De igual manera los huecos en el material P son empujados con una tensión negativa al lado del material N y los huecos fluyen a través del material N.
En el caso opuesto, cuando una tensión positiva se aplica al lado N y una negativa al lado P, los electrones en el lado N son empujados al lado N y los huecos del lado P son empujados al lado P. En este caso los electrones en el semiconductor no se mueven y en consecuencia no hay corriente. El diodo se puede hacer trabajar de 2 maneras diferentes:
Unicrom tiene una explicación mucho mas detallada y larga, CLICK AQUÍ
Pequeño Resumen:
El Diodo Rectificador deja pasar la corriente en un solo sentido, por ejemplo, si conectas voltaje positivo (V+) (Asumiendo que es corriente continua (CC)) por la parte negra del diodo,saldrá por la parte blanca, pero si conectas voltaje positivo (V+) por la parte blanca del diodo,esta no fluirá.
Con Corriente Alterna (CA) si entra por el lado negro,solo la mitad de la Corriente Alterna saldrá por el lado blanco,solo su parte positiva. Si entra por el lado blanco,saldrá la otra mitad,solo la negativa por el lado negro. Este principio es aprovechado para rectificar con un Puente de Diodos (Que veremos mas adelante).
Nota: El Diodo Rectificador SI TIENE POLARIDAD
Símbolo Esquemático
P=¿Como se identifica la pata negativa y la positiva?
R=La pata positiva sale de su lado completamente negro,mientras su pata negativa de la parte con una franja blanca
Diodo Zener
Según Unicrom:
"Un regulador con diodo zener ideal mantiene un voltaje predeterminado fijo a su salida, sin importar las variaciones de voltaje en la fuente de alimentación y/o las variaciones de corriente en la carga.
Nota: En las fuentes de voltaje ideales (algunas utilizan, entre otros elementos el diodo zener), el voltaje de salida no varía conforme varía la carga. Pero las fuentes no son ideales y lo normal es que el voltaje de salida disminuya conforme la carga va aumentado, o sea conforme la demanda de corriente de la carga aumente"
Pequeño Resumen:
El Diodo Zener mantiene un voltaje fijo a su salida,se puede comprar de diferentes valores y diferentes Watts, este diodo necesita una resistencia limitadora, calcularla puede ser engorroso y su uso correcto muy difícil, pero una vez aprendes a usarlo es muy útil para alimentar pequeñas cargas.
Resumen Microscópico:
El Diodo Zener mantiene un voltaje estable con poca corriente pero es difícil de usar correctamente.
Nota: El Diodo Zener SI TIENE POLARIDAD
Símbolo Esquemático
P=¿Como se identifica la pata negativa y la positiva?
R=La pata positiva sale de su lado completamente rojo,mientras su pata negativa de la parte con una franja negra

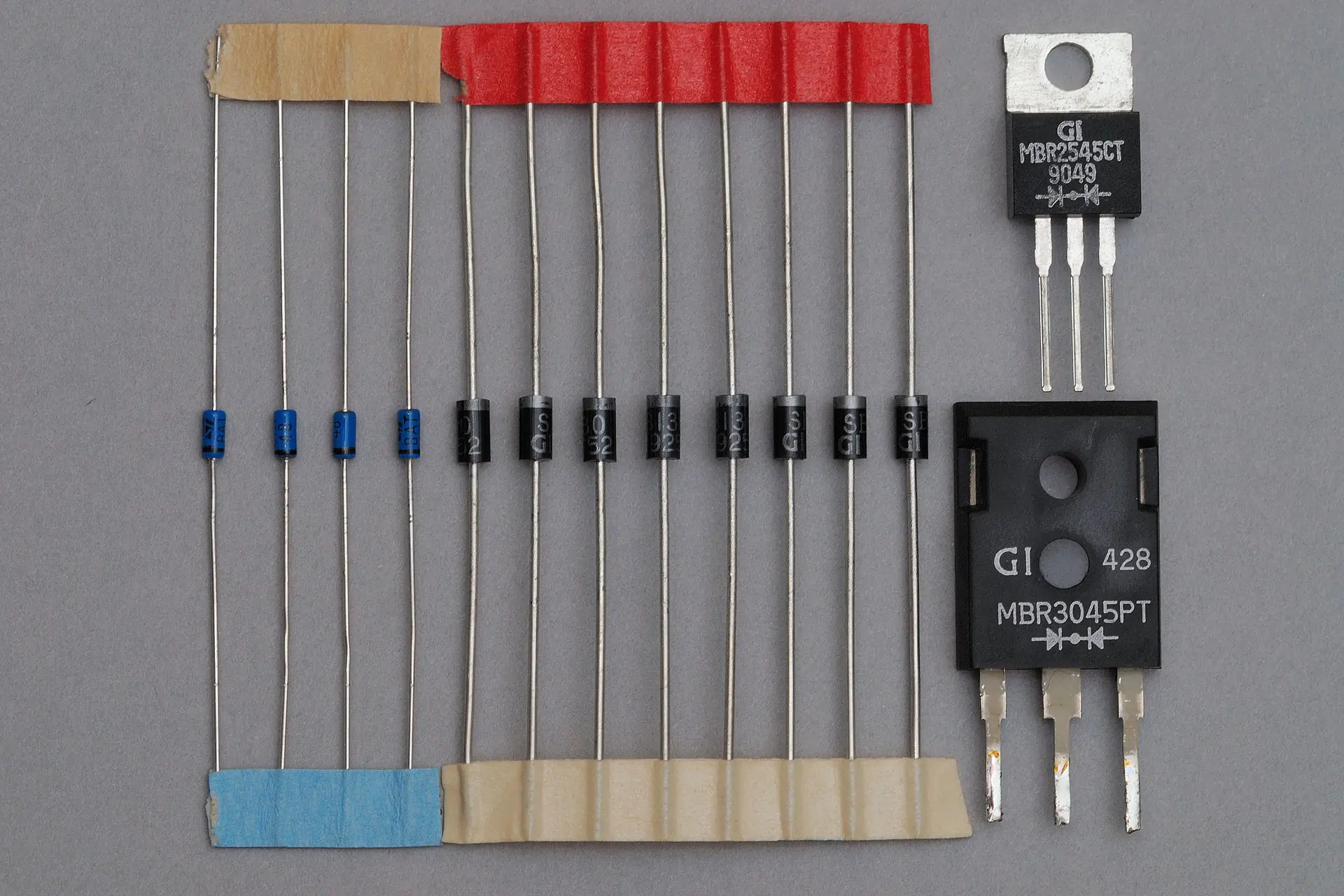

Diodo Schottky
Nota: El diodo Schottky puede verse exactamente igual a un Diodo Zener y Rectificador, también se puede ver como un transistor.
Según Unicrom:
"A diferencia del diodo semiconductor normal que tiene una unión P–N, el diodo schottky tiene una unión Metal-N.
Estos diodos se caracterizan por su velocidad de conmutación, una baja caída de voltaje cuando están polarizados en directo (típicamente de 0.25 a 0.4 voltios). El diodo Schottky está más cerca del diodo ideal que el diodo semiconductor común pero tiene algunas características que hacen imposible su utilización en aplicaciones de potencia."
La alta velocidad de conmutación permite rectificar señales de muy alta frecuencia y eliminar excesos de corriente en circuitos de alta intensidad.
Estos Diodos no son normalmente encontrados en proyectos básicos.
Nota: El Diodo Schottky SI TIENE POLARIDAD
Símbolo Esquemático
P=¿Como se identifica la pata negativa y la positiva?
R=Se hace con el mismo método que los demás diodos,donde esta la franja es el negativo.
Diodo LED
Según Unicrom:
El LED es un tipo especial de diodo, que trabaja como un diodo común, pero que al ser atravesado por la corriente eléctrica, emite luz. Existen diodos LED de varios colores que dependen del material con el cual fueron construidos. Hay de color rojo, verde, amarillo, ámbar, infrarrojo, entre otros.
Eléctricamente el diodo LED se comporta igual que un diodo de silicio o germanio. Si se pasa una corriente a través del diodo semiconductor, se inyectan electrones y huecos en las regiones P y N, respectivamente. Dependiendo de la magnitud de la corriente, hay recombinación de los portadores de carga (electrones y huecos). Hay un tipo de recombinaciones que se llaman recombinaciones radiantes.
Pequeño Resumen:
El diodo LED actua como un diodo rectificador, pero al ser usado genera luz de diferentes colores, la principal diferencia es que no puede soportar mucho voltaje y necesita una resistencia.
Nota: El Diodo LED SI TIENE POLARIDAD
Símbolo Esquemático
P=¿Como se identifica la pata negativa y la positiva?
R=El diodo LED es redondo en su base,pero en un lado es plano, la pata mas cercana a ese lado es la Negativa
El Transistor Bipolar
Según Unicrom:
"El transistor bipolar es el más común de los transistores, y como los diodos, puede ser de germanio o silicio. En ambos casos el dispositivo tiene 3 patillas y son: el emisor, la base y el colector.
Existen dos tipos transistores: el NPN y el PNP, y la dirección del flujo de la corriente en cada caso, lo indica la flecha que se ve en el gráfico de cada tipo de transistor. El transistor es un dispositivo de 3 patillas con los siguientes nombres: base (B), colector (C) y emisor (E), coincidiendo siempre, el emisor, con la patilla que tiene la flecha en el gráfico de transistor.
El transistor bipolar es un amplificador de corriente, esto quiere decir que si le introducimos una cantidad de corriente por una de sus patillas (base), el entregará por otra (emisor) , una cantidad mayor a ésta, en un factor que se llama amplificación."
Para mas información del Transistor, Unicrom tiene una muy buena explicación, CLICK AQUÍ
El transistor ya es algo un poco mas difícil,pero cuando entiendes como se usa,nunca lo olvidaras.
Existen 2 tipos de transistores,los NPN y los PNP
Ejemplos
Digamos que viste este circuito en internet y lo quieres hacer:
El creador del circuito dice que el transistor debe ser un "BC547"
Si el Transistor tiene 3 patas, ¿Como sabemos de que forma conectarlo?

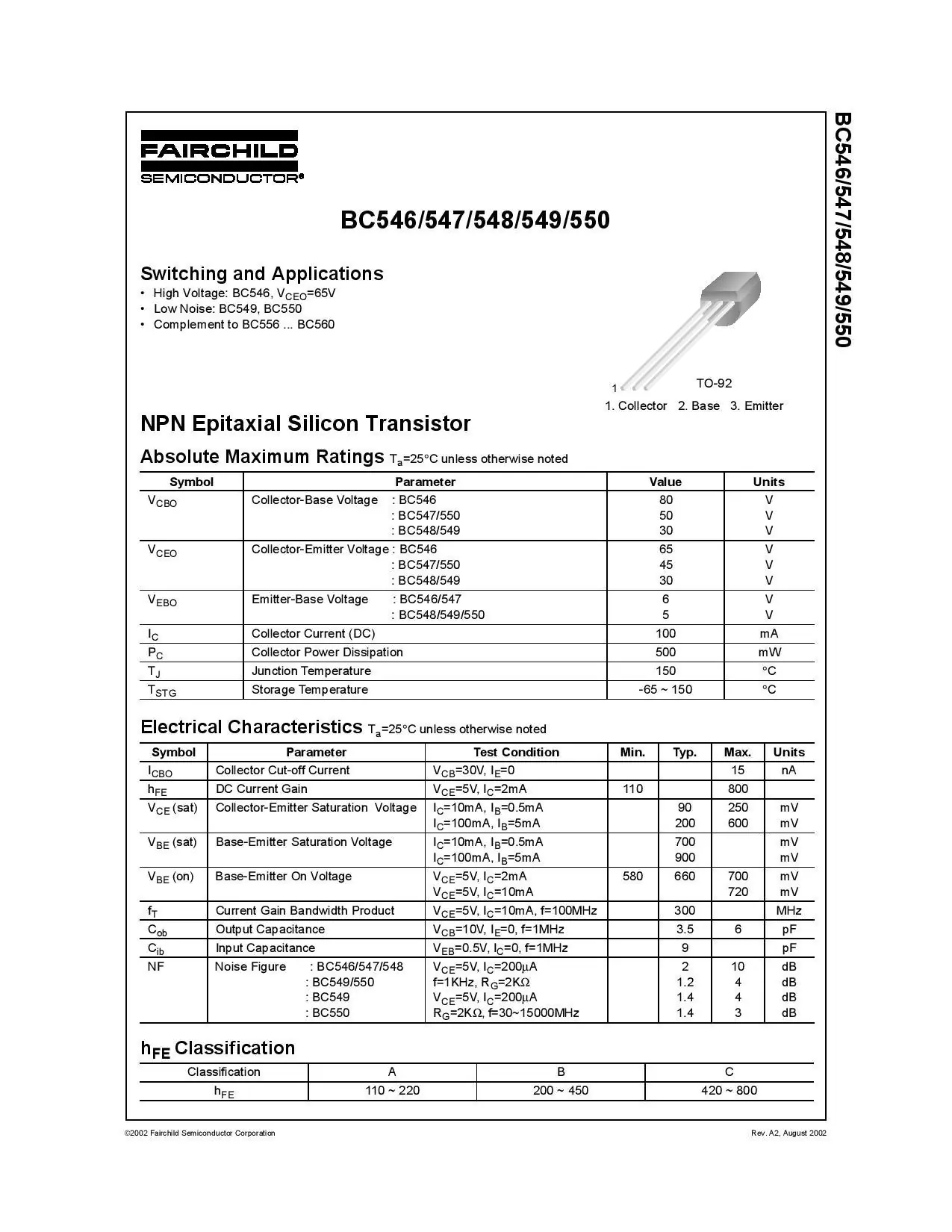

Si tenemos un Transistor BC547 y no sabemos que orden tienen sus patas,procedemos a buscar en Google "BC547 Datasheet", abrimos el resultado que diga "PDF" a la izquierda.
Nos toparemos con esto:
Arriba a la derecha veremos que muestra el transistor por su parte plana,el numero 1 esta en la primera pata lo que nos indica que esa es la primera pata.
De izquierda a derecha,las patas del BC547 son:
1. Collector 2. Base 3. Emisor
Sabiendo esto,sabemos que la pata 1 va hacia C,la Pata 2 va hacia B y la pata 3 va hacia E.
Si lo posicionamos,quedara tal que asi:
Ahora ya sabemos como soldarlo y que orden tienen las patas,pueden repetir esto para cualquier transistor.
Nota: El Transistor SI TIENE POLARIDAD
Símbolo Esquemático
El Circuito Integrado
El circuito integrado tiene bastantes funciones,por lo cual no puedo poner una descripción aquí, pero si puedo darles un link que explica su funcionamiento. CLICK AQUÍ
El circuito integrado tiene INCONTABLES usos,desde amplificar sonido hasta oscilar una señal,Bienvenido a Chame Tops.(Se me salio una pequeña broma).
Ejemplos

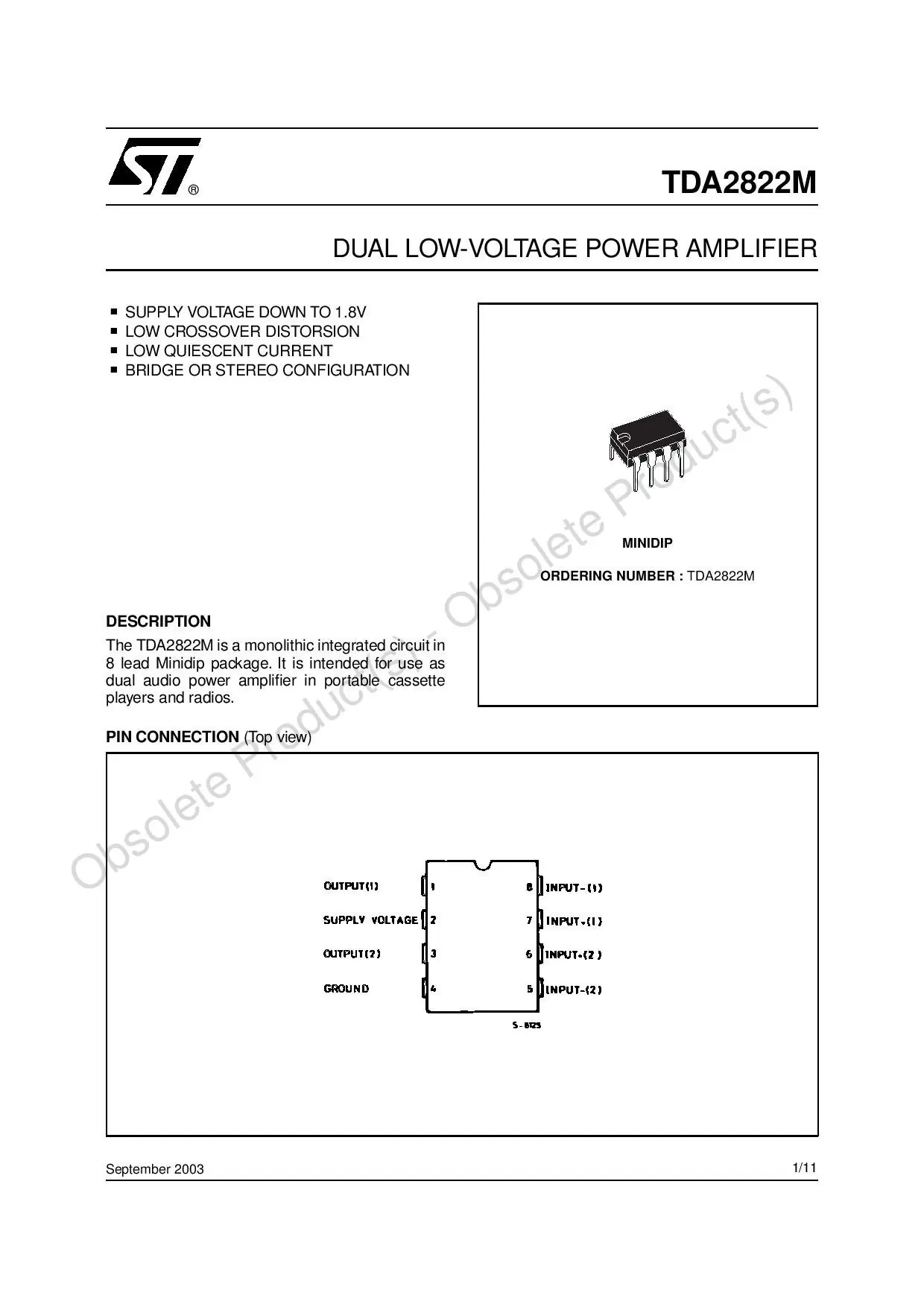

Digamos que tenemos un TDA2822M y no sabemos que hace ni como colocarlo,procedemos a buscarlo en Google "TDA2822M Datasheet" y abrimos el resultado que diga PDF a la izquierda.
Veremos algo tal que así:
Ahora sabemos que es un pequeño amplificador estéreo de poca potencia y poco voltaje.

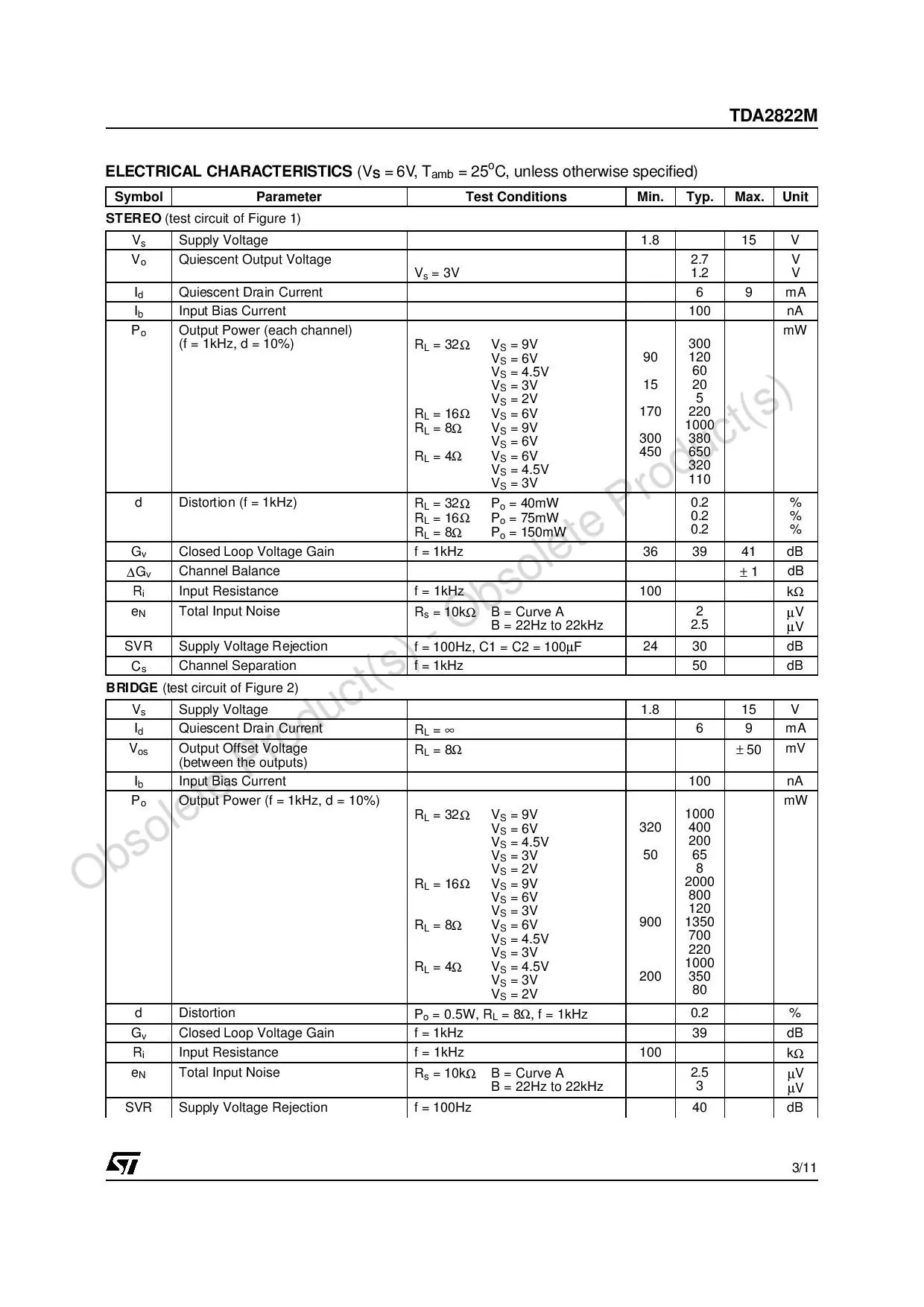

Mas abajo podemos ver con que voltaje alimentarlo y su potencia.
Vemos que si lo usamos en configuración Estéreo y lo alimentamos con 9 Voltios nos dará una potencia de 1W en 8 Ohm (8Ohm es un parlante de 8 ohmios,existen de 4 ohm,8 ohm,6 ohm,16 y 32).
En configuración Bridge (Las dos salidas se conectan) en 8 Ohm y 6V tenemos 1350 Miliwatts (1.35 watts).

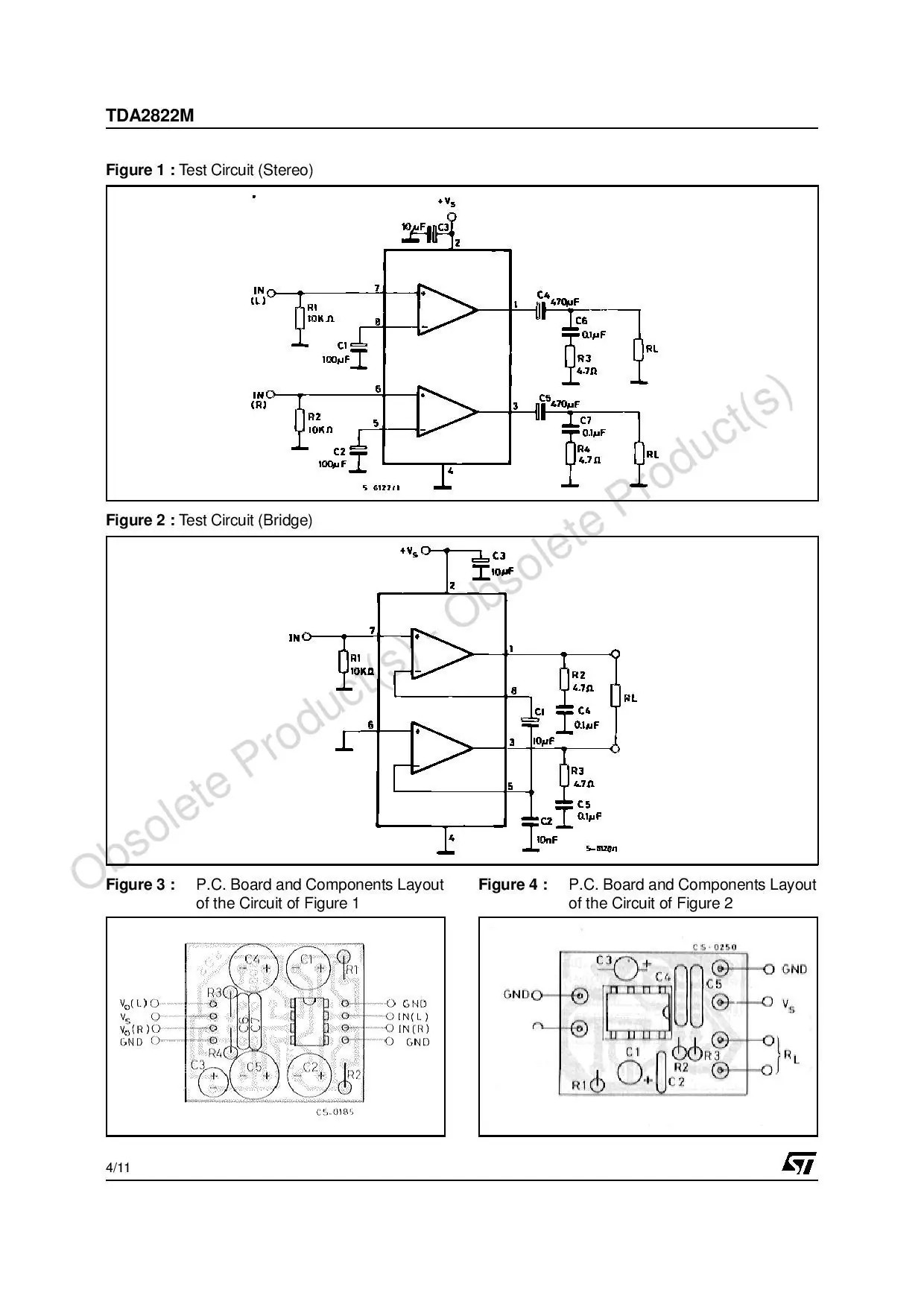

Una vez nos decidimos pasamos a ver el "Test Circuit" o "Application"
Podemos ver el Estéreo y Bridge, depende de que se hayan decidido diseñan el circuito (en otro post lo enseñare) o lo sueldan en una placa universal.
Ahora,para identificar que pata es lo ponemos de esta forma,con la muesca hacia arriba.
La pata a la izquierda de la muesca es la pata 1,contamos hacia abajo,1 2 3 4,ahora saltamos a la derecha y contamos hacia arriba,5 6 7 8.
Tal que asi:
Ahora saben como diseñar un amplificador básico e identificar pines.
Nota: El Circuito Integrado SI TIENE POLARIDAD

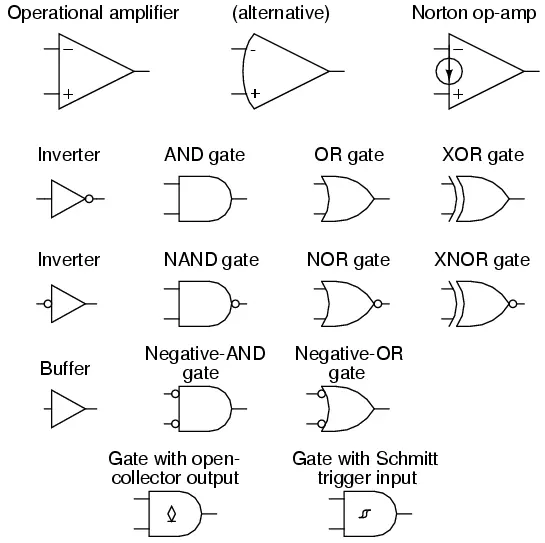

Símbolo Esquemático
Este,y cualquier otro símbolo cuadrado al que le salen patas.
ACTUALIZADO 24 Septiembre 2016.
El Fusible
Según Unicrom:
"El fusible es un dispositivo utilizado para proteger dispositivos eléctricos y electrónicos. Este dispositivo permite el paso de la corriente mientras ésta no supere un valor establecido. En la figura se ve un fusible encapsulado de vidrio.
Si el valor de la corriente que , es superior a éste, el fusible se derrite, se abre el circuito y no pasa corriente. Si esto no sucediera, el equipo que se alimenta se puede recalentar por consumo excesivo de corriente: (un corto circuito) y causar hasta un incendio. El fusible normalmente se coloca entre la fuente de alimentación y el circuito a alimentar. En equipos eléctricos o electrónicos comerciales, el fusible está colocado dentro de éste. El fusible está constituido por una lámina o hilo metálico que se funde con el calor producido por el paso de la corriente."
Pequeño Resumen:
El fusible deja pasar corriente que sea inferior a su limite,por ejemplo si su limite es 1 Amperio y fluye atraves de el 2 Amperios este corta el paso de la corriente fundiendo su hilo que tiene adentro.
Por lo tanto,evita que los cortocircuitos dañen los dispositivos.
También existen fusibles polarizados pero estos no son comunes así que por el momento no los incluiré.
Nota: El Fusible no tiene polaridad,no importa como lo coloques
Símbolo Esquemático
El Transformador
Según Unicrom:
"El transformador eléctrico es un dispositivo que se encarga de “transformar” el voltaje de corriente alterna (VAC) que le llega a su entrada, en otro voltaje también en corriente alterna de diferente amplitud, que entrega a su salida.
Se compone de un núcleo de hierro sobre el cual se han arrollado varias espiras (vueltas) de alambre conductor. Este conjunto de vueltas se llaman bobinas y se denominan:
- Bobina primaria o “primario” a aquella que recibe el voltaje de entrada y
- Bobina secundaria o “secundario” a aquella que entrega el voltaje transformado.
La Bobina primaria recibe un voltaje alterno que hará circular, por ella, una corriente alterna.
Esta corriente inducirá un flujo magnético en el núcleo de hierro. Como el bobinado secundario está arrollado sobre el mismo núcleo de hierro, el flujo magnético circulará a través de las espiras de éste. Al haber un flujo magnético que atraviesa las espiras del “Secundario”, se generará por el alambre del secundario un voltaje. En este bobinado secundario habría una corriente si hay una carga conectada (el secundario conectado por ejemplo a un resistor)"
¿Necesitas mas información sobre el Transformador? CLICK AQUÍ
Pequeño Resumen:
El Transformador esta compuesto por un núcleo de hierro,el bobinado primario esta enrollado alrededor del núcleo,por el primario entra el Voltaje Hogareño. El secundario también esta enrollado encima del bobinado primario pero no se tocan porque están aislados por un DIELECTRICO, esto crea un flujo electromagnético que hace fluir la electricidad desde el bobinado primario al secundario,puede generar mas voltaje que la linea original o menos.
Nota: El Transformador SI TIENE POLARIDAD

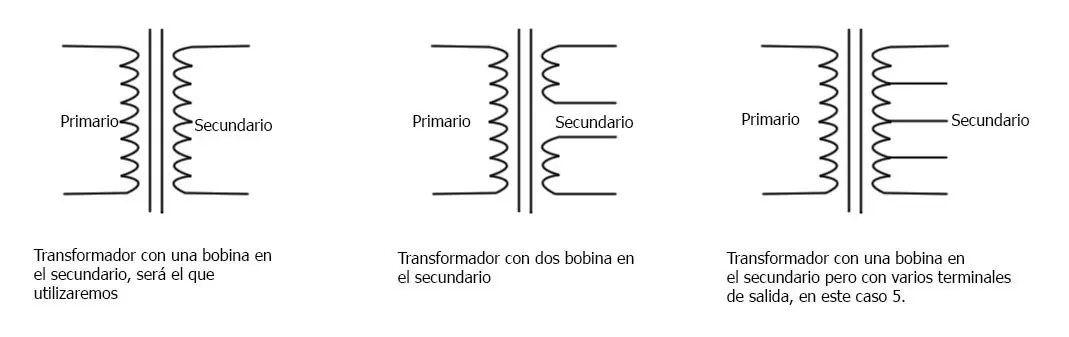

Símbolo Esquemático

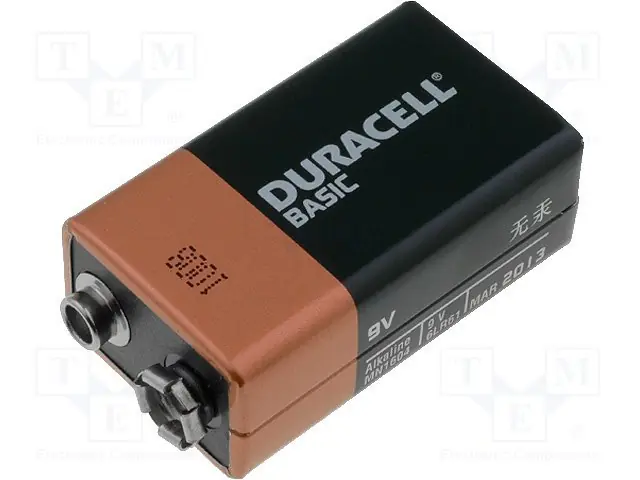

La Batería
"Según Wikipedia:
Se denomina batería, batería eléctrica, acumulador eléctrico o simplemente acumulador, al dispositivo que consiste en una o más celdas electroquímicas que pueden convertir la energía química almacenada, en electricidad. Cada celda consta de un electrodo positivo, o cátodo y un electrodo negativo, o ánodo y electrolitos que permiten que los iones se muevan entre los electrodos, facilitando que la corriente fluya fuera de la batería para llevar a cabo su función."
Pequeño Resumen:
La batería eléctrica acumula electricidad por medio de procesos electroquímicos y la almacena por un tiempo finito,depende de cuentas celdas tenga puede tener mas o menos poder, al igual que con diferentes tecnologías,pueden mantener diferentes cantidades de poder.
Nota: La Batería SI TIENE POLARIDAD
Símbolo Esquemático
Despedida
Eso ha sido todo por este post,mas adelante les enseñare teoría eléctrica, como soldar y diseño de circuitos.
Ahora, están capacitados para hacer circuitos simples,pero les recomendaría esperar a mi teoría de como entender esquemas.
Espero les haya gustado,si les sirvió dejen un comentario,si no entendieron algo,también dejen un comentario,los respondo con gusto.
¡Hasta la próxima!
--------------------------------------
(espacio vacío abajo por problemas de edición)
