¿-Cómo funciona un Proyector-?

Primero, un proyector de vídeo o cañón proyector es un aparato que recibe una señal de video y proyecta la imagen correspondiente en una pantalla de proyección usando un sistema de lentes, permitiendo así visualizar imágenes fijas o en movimiento.

Todos los proyectores de vídeo utilizan una luz muy brillante para proyectar la imagen, y los más modernos pueden corregir curvas, borrones y otras inconsistencias a través de los ajustes manuales.


Los proyectores de vídeo son mayoritariamente usados en salas de presentaciones o conferencias, en aulas docentes, aunque también se pueden encontrar aplicaciones para cine en casa . La señal de vídeo de entrada puede provenir de diferentes fuentes, como un sintonizador de televisión (terrestre o vía satélite), una computadora personal…Otro término parecido a proyector de vídeo es retroproyector el cual, a diferencia del primero, se encuentra implantado internamente en el aparato de televisión y proyecta la imagen hacia el observador.Comúnmente se le conoce como Video beam, debido a que era una de las marcas más comunes de estos aparatos.

Ya que existen varios tipos de proyectores voy a ir explicando uno por uno.

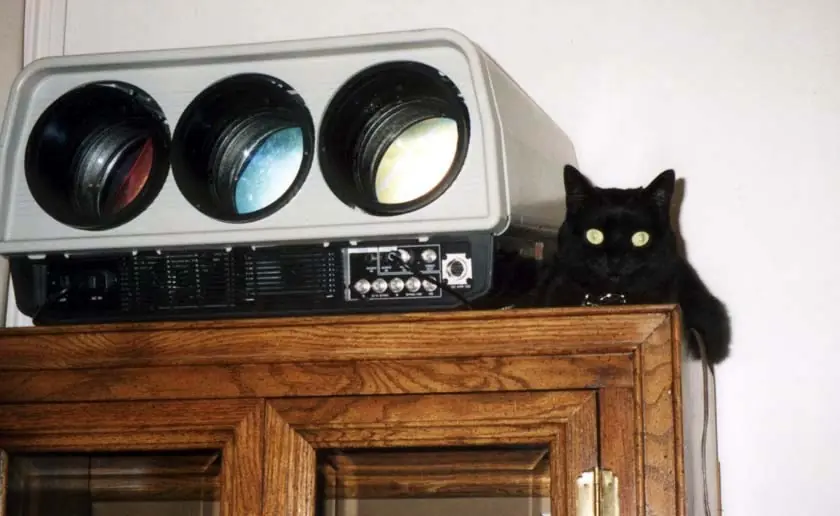

El proyector de tubo de rayos catódicos típicamente tiene tres tubos catódicos de alto rendimiento, uno rojo, otro verde y otro azul, y la imagen final se obtiene por la superposición de las tres imágenes (síntesis auditiva) en modo analógico.



Ventajas: es la más antigua, pero es la más extendida en aparatos de televisión.
Inconvenientes: al ser la más antigua, está en extinción en favor de los otros sistemas. Los proyectores de TRC son adecuados solamente para instalaciones fijas ya que son muy pesados y grandes, además tienen el inconveniente de la complejidad electrónica y mecánica de la superposición de colores.

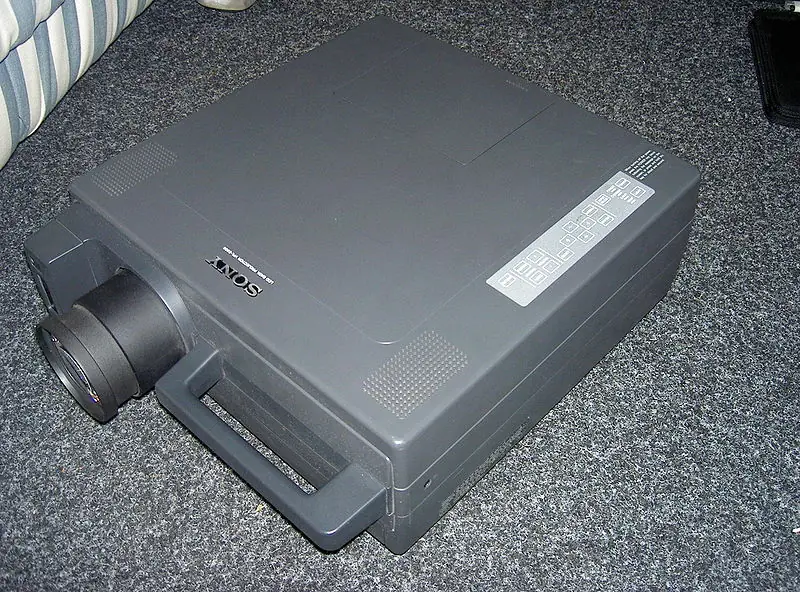

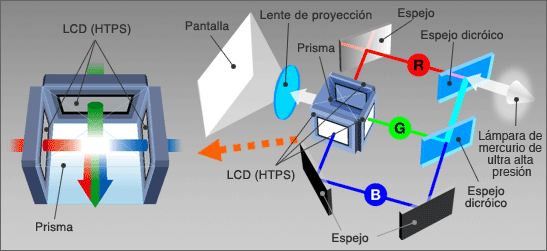

El sistema de pantalla de cristal líquido es el más simple, por tanto uno de los más comunes y accesibles para el uso doméstico. En esta tecnología, la luz se divide en tres y se hace pasar a través de tres paneles de cristal líquido, uno para cada color fundamental (rojo, verde y azul); finalmente las imágenes se recomponen en una, constituida por píxels, y son proyectadas sobre la pantalla mediante un objetivo.






Ventajas: es más eficiente que los sistemas DLP (imágenes más brillantes) y produce uy saturados.
Inconvenientes: es visible un efecto de pixelación (aunque los avances más recientes en esta tecnología lo han minimizado), es probable la aparición de píxels muertos y la vida de la lámpara es de aproximadamente 2000 horas.




En el interior de cada sistema de proyección DLP, late un semiconductor óptico que se conoce con el nombre de chip DLP y fue inventado por el Dr. Larry Hornbeck de Texas Instruments en 1987.



El chip DLP quizás es el conmutador de luz más sofisticado del mundo. Contiene una matriz rectangular de hasta 2 millones de espejos microscópicos pivotantes y cada uno de esos microespejos mide menos de una quinta parte del ancho de un cabello humano.

Cuando un chip DLP se coordina con una señal de video o gráfico digital, una fuente de luz y una lente de proyección, los espejos pueden reflejar una imagen digital en una pantalla u otra superficie. El chip DLP, en combinación con los componentes electrónicos de avanzada que lo rodean, produce video e imágenes deslumbrantes que redefinieron el concepto de calidad de imagen.



Los microespejos del chip DLP se inclinan hacia la fuente de luz de un sistema de proyección DLP (activado) o en sentido contrario (desactivado). Así, se crea un píxel iluminado o uno oscuro en la superficie de proyección.



El código de la imagen en secuencia de bits que ingresa al semiconductor se dirige a cada espejo para que se active o desactive hasta varios miles de veces por segundo. Cuando un espejo se activa con más frecuencia que lo que se desactiva, refleja un píxel gris claro; en cambio, si se desactiva con más frecuencia, refleja un píxel gris más oscuro.



De este modo, los espejos de un sistema de proyección DLP pueden reflejar píxeles en hasta 1.024 tonos de gris a fin de convertir la señal de video o gráfico que ingresa al chip DLP en una imagen muy detallada en escala de grises.

SISTEMA DE PROYECCIÓN DLP DE TRES CHIPS

La tecnología DLP dio lugar a que los proyectores para aplicaciones de muy alto brillo, como las cinematográficas y de eventos masivos, pudieran tener una configuración de tres chips que pudiera producir deslumbrantes imágenes, ya sean fijas o con movimiento.






La tecnología LCoS podría considerarse como un híbrido entre las tecnologías, también de proyección/reproducción, LCD y DLP.

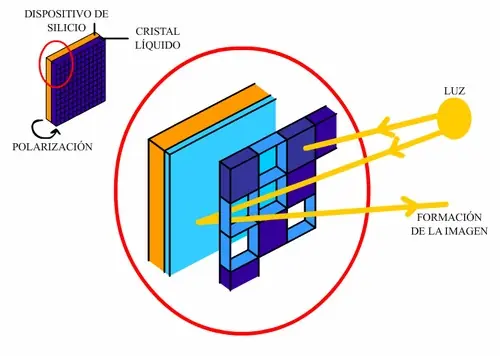

La tecnología LCoS utiliza una pantalla de cristal líquido y un dispositivo de silicio. La pantalla está aplicada sobre el dispositivo, de manera que éste aplica una corriente eléctrica sobre las partículas de cristal líquido y cambia su polarización para que éstas dejen o no pasar la luz de una lámpara. El dispositivo de silicio, además, posee una superficie reflectante, de este modo la luz que atraviesa la pantalla incide sobre dicha superficie y es reflejada. Al aplicar diferentes niveles de voltaje sobre las partículas de cristal líquido se consiguen diferentes niveles de brillo intermedio entre luz y no-luz, y la cantidad de luz reflejada conforma la imagen. Así, podemos decir que la tecnología LCoS combina la técnica de transmisión, ya que las partículas de cristal líquido dejan (o no) pasar la luz, y la técnica de reflexión, ya que la superficie reflectante del dispositivo de silicio devuelve el haz de luz.



Ventajas
* Consiguen muy altas resoluciones con el mínimo de elementos (por ejemplo, en el caso de la tecnología de proyección/reproducción DLP, para conseguir mayores resoluciones son necesarios chips DMD formados por un mayor número de micro espejos), debido a la poca distancia existente entre píxeles, de modo que se consigue una imagen mucho más natural y el pixelado es prácticamente inexistente.

* Los bordes de sus píxeles se muestran más suavizados, en contraste con los bordes afilados de los micro espejos del sistema DLP, de manera que reproduce una imagen de un modo mucho más suave y no con un aire tan sintético y artificial, que puede provocar una sensación de imagen más forzada, menos natural.

* Consigue mejores colores saturados que LCD y DLP.

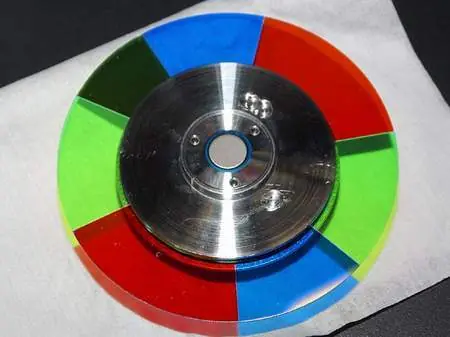

En el caso de no poseer rueda de color para la consecución de colores, no presenta los inconvenientes que su utilización conlleva como el efecto arco iris. A algunas personas más sensibles y susceptibles a estos factores, además, les produce vista cansada y dolor de cabeza.

Inconvenientes

* Tecnología más cara que otras como LCD y DLP.

* Los proyectores/reproductores que utilizan esta tecnología son más pesados y menos compactos (sobre todo en el caso de utilizar tecnologías con tres dispositivos LCoS) que otros que utilizan las tecnologías LCD y DLP.

* Su nivel de negro es pobre, por lo que no consigue un contraste tan elevado como otras tecnologías.

* La vida de las lámparas utilizadas para este sistema es menor y además poseen un coste elevado.

* Compite con los proyectores/reproductores DLP para ser la tecnología utilizada en la llegada del cine digital, pero de momento se le considera inferior a ésta, ya que una de las aplicaciones que sitúan al cine digital sobre el cine analógico es la reproducción en 3D, y debido a las altas frecuencias de cuadro necesarias para su reproducción la tecnología LCoS no está capacitada para ello.

* Por el momento no se ha adoptado un sistema adecuado para su producción masiva, y más si se trata de la tecnología que utiliza tres dispositivos LCoS, hecho que contribuye en su elevado coste económico.

* Por algunas de sus desventajas no se encuentra tan bien situada en el mercado como otros sistemas de proyección/reproducción, de manera que sus ventas son inferiores y los consumidores reciben este hecho como un signo de inferioridad de calidad y ello contribuye a bajar más su posición en el mercado.




Los proyectores holográficos usan hologramas en lugar de imágenes gráficas para producir imágenes proyectadas. Ellos proyectan una luz especial de color blanco o luz de láser sobre los hologramas o a través de estos. La luz proyectada produce imágenes brillantes de dos o tres dimensiones. Mientras la plena luz del día te permite ver algunos hologramas simples, las verdaderas imágenes 3D requieren proyectores holográficos basados en láser. Puedes ver este tipo de imágenes desde diferentes ángulos y verlas en su verdadera perspectiva. Las versiones en miniatura de estos proyectores se encuentran en desarrollo. Al usar este proyector, un teléfono inteligente podría crear una imagen para el espectador en un espacio vacío y no en una pantalla pequeña.









El mercado de la proyección de vídeo está en auge, ya que en los últimos 5 años se ha multiplicado por 4 la cantidad de proyectores de vídeo vendidos, y en el último año sus ventas suben a un total de 16.000 millones de €.
