Hola, este es mi primer post, así que espero ser bien recibido.

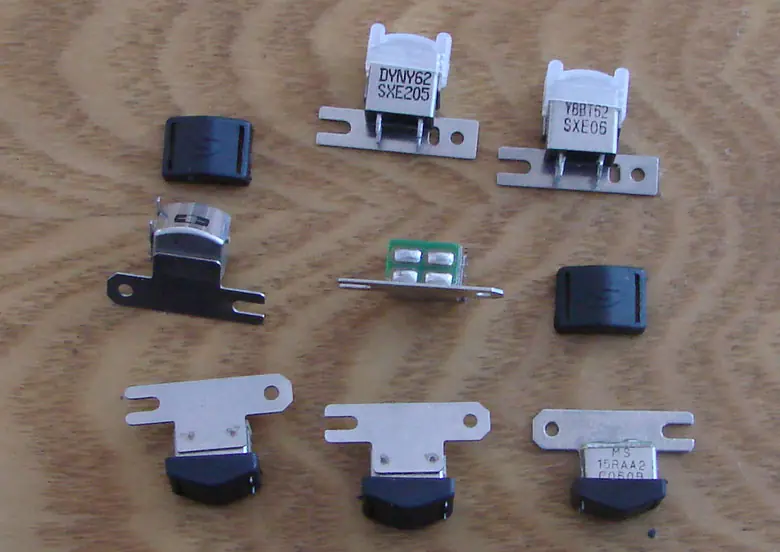

Me preguntaba si había alguna manera de crear un lector de tarjetas SUBE y, teniendo en cuenta que esta no es más que una tarjeta magnética, y que como tal, es lo mismo que una cinta de cassette, se me ocurrio que con un cabezal de radiograbador común se podía lograr algo.
Primero dejo un video que encontré donde se explica un poco el procedimiento para usar un cabezal como lector de tarjetas. Está en inglés pero es de gran ayuda...
Ahora un tutorial.

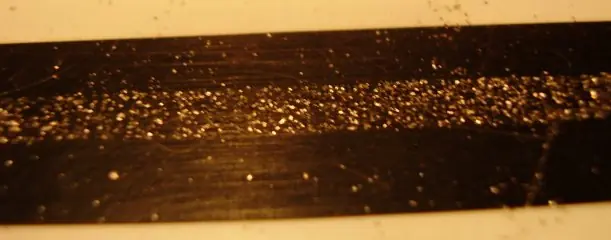

Poner las limaduras de hierro en la banda magnética y golpear tocando suavemente la tarjeta en una superficie dura para que queden solamente las limaduras en la parte magnética.
En este caso sólo hay una banda visible, pero otras tarjetas como la MasterCard tienen dos pistas.
Lector de tarjetas magnéticas
Hay varios programas de software en Internet para decodificar tarjetas magnéticas utilizando una tarjeta de sonido de la PC. Sin embargo, algunos sitios web le dirán que usted puede conectar el cabezal magnético de un reproductor de casetes directamente a la entrada de micrófono de su PC, los demás le dirán que es necesario un cabezal magnético diseñado para lectores de tarjetas, etc ..

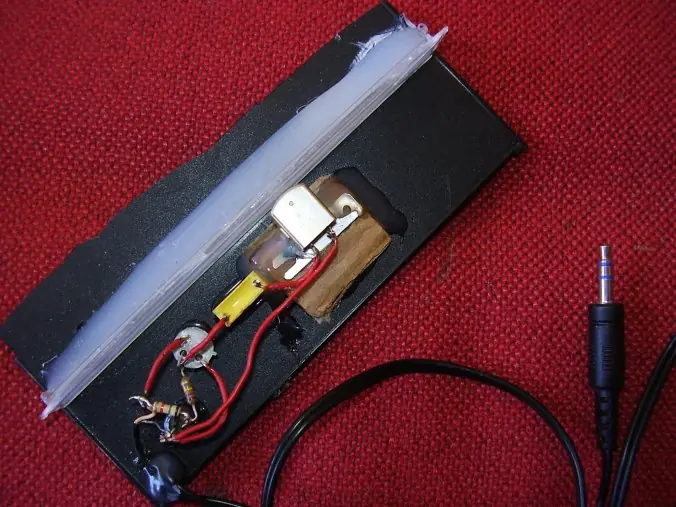

Me las he arreglado para construir un lector de tarjetas utilizando un cabezal magnético rescatado de una cassettera, mono (no sé si los cabezales estéreo funcionan, deberían, en teoría) y algunas otras partes que amplifican la señal del cabezal - el cabezal no le dio suficiente poder para controlar directamente la entrada de la tarjeta de sonido.
Como puede ver, todas las partes son muy comunes, y probablemente se pueden encontrar en el reproductor de casetes . La mayoría de los transistores NPN son adecuados, he usado un 2N2219 porque tuve uno disponible, pero no hay necesidad de un poderoso transistor.
El circuito utiliza "alimentación fantasma" de la tarjeta de sonido: la entrada de micrófono proporciona una tensión continua de aproximadamente 2,5 V con una resistencia interna de 1k. La resistencia de 15k y el filtro de condensador 100uF el componente alternativo de la señal, para proporcionar una tensión de polarización estable para el transistor. El transistor es polarizado a través de la resistencia de 120k - es posible que desee para adaptarse a este valor a su transistor particular, con el fin de obtener una caída de tensión razonable en la entrada de micrófono (sobre-1V) cuando se conecta el circuito. Soy consciente de que este circuito es "sucio" y tiene ganancia inestable (que no es realmente un problema de todos modos, ya que sólo se lee 0's y 1's), pero funciona, es fácil de construir, y es barato.
La construcción es también uno de las cosas más baratas, con una portada de CD para proporcionar los trozos de plástico, un pedazo de cartón para ajustar la posición del cabezal (en primer lugar, determinar grueso donde la pista magnética está utilizando limaduras de hierro y poner un grosor apropiado de cartón , a continuación, mientras pasa la tarjeta, ajuste la posición del cabezal para obtener los mejores resultados, por último, estabilizan el cartón con un poco de pegamento caliente. también puede usar preferiblemente un par de tornillos en lugar del cartón).
Si escucha el sonido cuando usted pasa la tarjeta, pero el software no reconoce correctamente el código, la posición del cabezal magnético es probablemente incorrecta. Es muy importante.
Usted puede encontrar un programa de software adecuado aquí:
Esto nos puede servir para leer informacion de una tarjeta, no para modificarla, para eso habrá que ser más hábil...
Es todo por hoy. Si les resultó interesante les pido que consideren mi aporte, que repito, es mi primer post.
Hasta luego!
