Central hidroeléctrica Acaray
Represa Acaray
Presa Acaray Paraguay.jpg
Localización
País Flag of Paraguay.svg Paraguay
Cuenca hidrográfica Cuenca del Plata
Río Río Acaray
Datos generales
Propietario ANDE
Uso Hidroeléctrico
Obras ? - 1968
Datos de la presa
Altura 185 m
Long. de coronación 350 m
Cota de cauce 115 m
Datos de la central
Potencia instalada 210 MW
Datos del embalse
Capacidad total 56 hm³
La Central Hidroeléctrica Acaray, del guaraní Akaray, oficialmente Represa Acaray administrada por la Administración Nacional de Electricidad (ANDE) de Paraguay tiene represado al río Acaray. La cota de la represa es de 185.3 metros y aguas abajo es de cota 115 metros.
La represa de Acaray, se ubica al margen de la supercarretera de Itaipú, en Hernandarias y genera normalmente 210 megavatios, con sus 4 turbinas que lanzan 56 metros cúbicos de agua por segundo. El actual director de la usina es el ingeniero Alberto Alvarez. El mismo dirige además la Represa del Yguazú.
La represa de Acaray, actualmente, está generando unos 150 megavatios y un máximo de 210 megavatios, pero de esto, la ANDE ya está vendiendo unos 40 megavatios a la empresa Copel, del Estado de Paraná, Brasil.
La Represa del Acaray es una de las presas hidroeléctricas más importantes de Paraguay, las otras son la Represa de Itaipú, la Represa de Yacyretá y la Represa del Yguazú.
No obstante, el Acaray actualmente tiene serios problemas técnicos y de infraestructura debido al tiempo transcurrido desde su entrada en actividad hace más de 30 años. El Gobierno nacional mantiene varios proyectos para potenciar la energía de la citada represa que ciertos técnicos ya la califican de obsoleta.
Represa de Itaipú
Commons-emblem-question book yellow.svg
Este artículo o sección posee referencias, pero necesita más para complementar su verificabilidad.
Puedes colaborar agregando referencias a fuentes fiables como se indica en esta página. El material sin fuentes fiables podría ser cuestionado y eliminado.
Represa de Itaipú
Localización
País Flag of Brazil.svg Brasil
Flag of Paraguay.svg Paraguay
Cuenca hidrográfica Cuenca del Plata
Río Paraná
Datos de la presa
Altura 196 m
Long. de coronación 7700 m
Población cercana Bandera de Paraguay Hernandarias
Bandera de Brasil Foz do Iguaçu
Bandera de Argentina Puerto Iguazú
Datos de la central
Potencia instalada 14000 MW
Datos del embalse
Capacidad total 29000 Hm³
Situación
Río abajo:
Puente Internacional de la Amistad Situación:
Represa de Itaipú

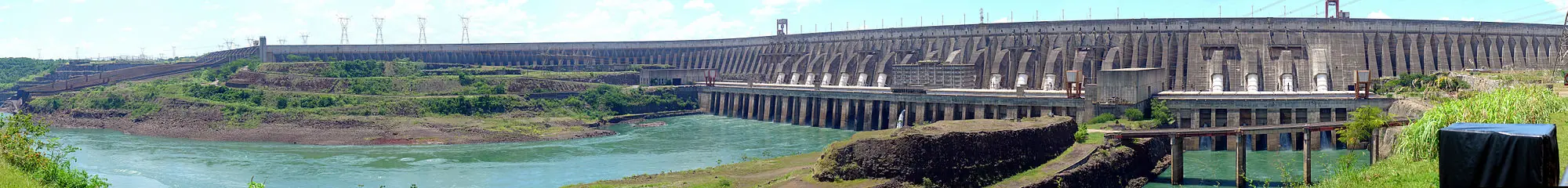

La represa hidroeléctrica de Itaipú (del guaraní, 'piedra que suena'), es una empresa binacional entre Paraguay y Brasil, en su frontera sobre el río Paraná. Su murallón, hecho de hormigón, roca y tierra, se emplaza a 14 km al norte del Puente de la Amistad, en 25°24′S 54°35′OCoordenadas: 25°24′S 54°35′O (mapa) lindando con la ciudad paraguaya de Hernandarias, en el Departamento Alto Paraná en su margen occidental, y con la Vila C, en el estado de Paraná, Brasil, por su margen oriental; asimismo, está 16,2 km al norte del puente que une la ciudad de Foz do Iguaçu con Argentina.1 Es la central hidroeléctrica más grande de los hemisferios Sur y Occidental.
El área implicada en el proyecto se extiende desde Foz do Iguaçu, en el Brasil, y Ciudad del Este, en el Paraguay, por el sur, hasta Guaíra (Brasil) y Salto del Guairá (Paraguay), por el norte. El lago artificial de la represa contiene 29 000 hm³ de agua, con unos 200 km de extensión en línea recta, y un área aproximada de 1400 km².
Con un coste de 15 000 millones de €, la represa de Itaipú posee una potencia de generación electrohidráulica instalada de 14 000 MW, con 20 turbinas generadoras de 700 MW. En el año 2012 tuvo su récord de producción con 98 287 GWh.2
La energía generada por Itaipú destinada al Brasil es distribuida por la empresa Furnas Centrales Eléctricas S. A., y la energía destinada a Paraguay es distribuida por la Administración Nacional de Electricidad (ANDE).
El vertedero en acción.
La represa de Itaipú es el resultado de intensas negociaciones entre Brasil y Paraguay durante la década del 1960. El 22 de junio de 1966, el ministro de Relaciones Exteriores del Brasil (Juracy Magalhães) y el de Paraguay (Sapena Pastor), firmaron el «Acta de Iguazú», una declaración conjunta que manifiesta la predisposición para estudiar el aprovechamiento de los recursos hídricos pertenecientes a los dos países, en el trecho del Río Paraná «desde e inclusive los Saltos del Guairá hasta la desembocadura del Río Iguazú». Una de las cláusulas del proyecto firmado por ambos países prevé que el excedente de energía que no es utilizado por uno de los países será vendida en exclusividad al otro país participante del proyecto.
Producción anual de energía3
Año Unidades instaladas GWh
1984 0–2 2.76
1985 2–3 6327
1986 3–6 21 853
1987 6–9 35 807
1988 9–12 38 508
1989 12–15 47 230
1990 15–16 53 090
1991 16–18 57 517
1992 18 52 268
1993 18 59 997
1994 18 69 394
1995 18 77 212
1996 18 81 654
1997 18 89 237
1998 18 87 845
1999 18 90 001
2000 18 93 428
2001 18 79 307
2002 18 82 914
2003 18 89 151
2004 18 89 911
2005 18 87 971
2006 19 92 690
2007 20 90 620
2008 20 94 685
2009 20 91 651
2010 20 87 970
2011 20
2012 20 98 287
Total 20 1 944 902
Itaipu 35551.jpg
Interior de una turbina.
Datos técnicos[editar · editar código]
La represa, de 7919 m, está hecha de hormigón, roca y tierra.
Existen 20 unidades generadoras, estando diez en la frecuencia de la red eléctrica paraguaya (50 Hz) y diez en la frecuencia de la red eléctrica brasileña (60 Hz).
Las unidades de 50 Hz tienen una potencia nominal de 823,6 MVA, factor de potencia de 0,85 y peso de 3343 t.
Las unidades de 60 Hz tienen potencia nominal de 737,0 MVA, factor de potencia de 0,95 y peso de 3242 t
Todas las unidades tienen tensión nominal de 18 kV.
Las turbinas U07 son del tipo turbina Francis, con potencia nominal de 715 MW y caudal nominal de 645 m³/s
Subestación[editar · editar código]
La subestación de la represa está aislada por el gas hexafluoruro de azufre (SF6), que permite una gran compactación del proyecto. Para cada grupo generador existe un banco de transformadores monofásicos, elevando la tensión de 18 kV a 500 kV.
Sistema de transmisión[editar · editar código]
Salida de la represa
Itaipú - SE Foz do Iguaçu: 4 líneas de transmisión de 500 kV transmiten toda la energía del sector de 60 Hz, con 8 km de extensión. La subestación de Foz do Iguaçu eleva la tensión a 750 kV.
Itaipú - SE Margen derecha: 2 líneas de transmisión de 500 kV, 2 km.
SE margen derecha - Foz do Iguaçu: 2 líneas de transmisión de 500 kV, 9 km. Transmite la reventa del Paraguay al Brasil.
Itaipu - SE Foz do Iguaçu: 2 líneas de transmisión de 500 kV, 11 km. Transmite directamente parte del sector de 50 Hz al Brasil.
Subestación Foz do Iguaçu
Perteneciente a Furnas, está dividida en dos sectores:
El patio de corriente alterna, que recibe la energía en 60 Hz y la eleva a 750 kV, saliendo tres líneas de transmisión. Es el nivel de tensión más elevado de Brasil.
El patio de corriente continua, que recibe la energía en 50 Hz. Debido a la incompatibilidad entre las frecuencias, y las ventajas de la transmisión en grandes distancias, la energía es convertida a través de circuitos rectificadores para ±600 kV es transmitida por dos líneas hasta Ibiúna (En el estado de São Paulo, Brasil). En Ibiúna la energía es convertida a 60 Hz, conectándose al sistema de la Región Sudeste de Brasil.
Producción de energía[editar · editar código]
A inicios de 2007 la represa amplió su capacidad instalada de 12 600 MW a 14 000, con la puesta en funcionamiento de las dos últimas unidades generadoras 9A y 18A, completando el proyecto original de 20 turbinas.
Itaipú produce en promedio 90 millones de megavatios-hora (MWh) por año, aunque con el aumento de la capacidad y en condiciones favorables del río Paraná (la hidrología y el consumo en Brasil, principalmente durante los fines de semana y festivos, días en que actualmente se produce una caída muy grande) se puede llegar a incrementar esa cantidad. Itaipú ostentó el récord mundial de 94,7 millones de MWh.
El aumento de la capacidad permite que 18 de las 20 turbinas instaladas funcionen constantemente, mientras 2 permanecen en mantenimiento.
En 2008, la represa de Itaipú alcanzó un nuevo récord histórico de producción de energía, con la generación de 94 684 781 MWh. El récord anterior era en el 2000, cuando Itaipú generó 93 427 598 MWh.4 La ventaja que posee Itaipú es el gran volumen de agua todo el año.5
Esta producción de energía fue superada por la Presa de las Tres Gargantas sobre el río Yangtsé en China, con capacidad final instalada de 22.500 MW, pues la capacidad de generación anual del proyecto se ha estimado en 100 millones de MWh.6
La energía producida por Itaipú en el 2008 sería suficiente para abastecer el consumo de electricidad de todo el mundo durante dos días; o para satisfacer por un año un país como la Argentina, y a Paraguay para abastecerlo durante once años. Por otra parte, durante un año podría satisfacer el consumo de electricidad de veintitrés ciudades del tamaño de Curitiba.
Compensaciones financieras[editar · editar código]
Distribución a los municipios
(en millones de USD)[¿cuándo?]
Foz do Iguaçu 232,5
Santa Terezinha de Itaipu 48,2
São Miguel do Iguaçu 117,2
Itaipul"ndia 194,6
Medianeira 1,3
Missal 46,1
Santa Helena 303,9
Diamante D'Oeste 6,4
São José das Palmeiras 2,2
Marechal C"ndido Rondon 71,4
Mercedes 20,9
Pato Bragado 50,9
Entre Rios do Oeste 35,6
Terra Roxa 1,8
Guaíra 58,7
Mundo Novo 16,8
https://upload.wikimedia.org/wikipedia/commons/thumb/b/b8/ItaipuAerea2AAL.jpg/260px-ItaipuAerea2AAL.jpg
En los 170 km de extensión, entre Foz do Iguaçu y Guaíra, la Reserva de Itaipú se extiende por 16 municipios de Brasil, de los cuales 15 están en el estado de Paraná y uno en el de Mato Grosso do Sul. Itaipú paga como compensación a estos municipios, proporcionalmente al área de tierra inundada. También reciben compensaciones los gobiernos de estos dos estados y diversos órganos federales. En cuanto a Paraguay, la compensación la recibe íntegramente el Estado.
Con base en la llamada «Ley de los Royalties», promulgada en 1991, Itaipú ha pagado hasta hoy más de 3.776 millones de dólares en royalties, de los cuales cerca de 75% fueron pagados en el estado de Paraná, (a partes iguales entre el gobierno del Estado y los municipios).7
El embalse de la represa inundó diversas propiedades de habitantes del extremo oeste del estado brasileño de Paraná. Las indemnizaciones no fueron suficientes para que los agricultores compraran tierras nuevas en el Brasil. Siendo las tierras más económicas en el Paraguay, miles de ellos emigraron para ese país, creando el fenómeno social conocido como "brasiguayos" – brasileños con sus familias que residen en tierras paraguayas en la frontera con el Brasil.
Reconocimientos[editar · editar código]
En 1995 la Represa Hidroeléctrica de Itaipú formó parte de una lista de las Siete Maravillas del Mundo moderno,8 que elaboró la revista Popular Mechanics, de Estados Unidos. Esta lista fue hecha a base de una investigación realizada por la American Society of Civil Engineers (ASCE) en 1994 entre ingenieros de los más diversos países.
Además de Itaipú, formaban parte de la lista: el Puente Golden Gate (EE.UU.); el Canal de Panamá, que une el Océano Atlántico con el Pacífico; el Eurotúnel, que une Francia e Inglaterra en el Canal de la Mancha; los Proyectos del Mar del Norte para el Control de las Aguas (Países Bajos); el Edificio Empire State (EE.UU.); y la Torre de Canadian National (CN Tower) en Canadá.
Turismo[editar · editar código]
Ranking de visitantes por país
(hasta 2009)9
Puesto País Visitantes
1º Brasil 6 753 989
2º Argentina 3 506 539
3º Paraguay 1 936 748
4º Alemania 326 442
5º Uruguay 254 409
6º Chile 236 162
7º España 232 218
8º EE.UU. 213 202
9º Francia 173 860
10º Italia 152 160
11º Japón 144 519
12º China 101 652
13º Suiza 85 720
14º Reino Unido 67 982
15º Corea del Sur 61 503
16º Colombia 59 022
17º Holanda 58 772
18º Perú 53 055
19º México 49 085
20º Portugal 45 862
Véase también: Áreas silvestres protegidas de Itaipú
Las visitas turísticas a Itaipú comenzaron en 1977, cuando la central todavía estaba en el inicio de las obras. Desde entonces, ingresaron desde Brasil y Paraguay, más de 15 millones de visitantes oriundos de 188 países y territorios.
Represa de Yacyretá
Spanish Language Wiki.svg
Este artículo o sección sobre geografía necesita ser wikificado con un formato acorde a las convenciones de estilo.
Por favor, edítalo para que las cumpla. Mientras tanto, no elimines este aviso puesto el 15 de mayo de 2013.
También puedes ayudar wikificando otros artículos.
Yacyretá
Central vista externa en gris.jpg
Localización
País Flag of Argentina.svg Argentina
Flag of Paraguay.svg Paraguay
Río Paraná
Datos generales
Estado Paraguay - Argentina.
Propietario Entidad Binacional Yacyretá
Uso hidroeléctrico
Obras 1974 -
Actividad 1994 -
Datos de la presa
Altura 21.3 m
Long. de coronación 808 m
Cota de coronación 86 m
Datos de la central
Potencia instalada 3.100 MW
Turbinas Hay 20 turbinas en funcionamiento.
Datos del embalse
Capacidad total 1600 hm³
Superficie 160 000 ha
Situación
Río abajo:
Puente General Manuel Belgrano Situación:
Represa de Yacyretá Río arriba:
Puente Internacional San Roque González de Santa Cruz
La represa hidroeléctrica de Yacyretá-Apipé (del guaraní jasy retã, ‘tierra de la Luna’) es una central hidroeléctrica construida sobre los saltos de Yacyretá-Apipé en el río Paraná, en la provincia de Provincia de Corrientes, Argentina, y el departamento de Misiones, Paraguay.
El equipo de la central tiene una potencia instalada total de 3200 MW, y una Línea de cota de 83 metros sobre el nivel del mar, existiendo un proyecto de ampliación que permitiría incrementar esta capacidad casi al doble. Abastece el 22% de la demanda de electricidad argentina y genera el 60%1 de la energía hidroeléctrica del país.
Yacyretá de noche.
A través de cada turbina pueden pasar 2630 millones de litros de agua por hora, o sea que por las 20 turbinas de Yacyretá puede pasar cada hora el equivalente al consumo de agua potable de 13 días de la ciudad de Asunción (capital del Paraguay) o de 2 días de la ciudad de Buenos Aires. La represa fue inaugurada el 7 de julio de 1998 por los Presidentes de Argentina Carlos Menem y su par de Paraguay Juan Carlos Wasmosy, día en que se pusieron por primera vez en función las 20 turbinas programadas. La Producción Bruta Anual de la Central saltó de 12.149 GWh a 16.7382 GWh durante el período 2004-2009, lo que significó un crecimiento de la misma en un 37,7%.
Pese a sus prestaciones, el proyecto de la represa fue objeto constante de críticas durante su planeamiento y construcción, tanto por las consecuencias ecológicas que produjo —entre ellas el anegamiento de un bioma prácticamente único, que condujo a la extinción de numerosas especies endémicas— como por la gestión del emprendimiento, cuyo presupuesto original se excedió varias veces hasta alcanzar los 11.500 millones de dólares y dio origen a múltiples denuncias de corrupción.
Central Hidroeléctrica Yguazú
Represa Yguazú
Represa Hidroeléctrica del Yguasu.jpg
Localización
País Flag of Paraguay.svg Paraguay
Cuenca hidrográfica Cuenca del Plata
Río Río Yguasu
Coordenadas 25°22′30.72″S 54°57′56.50″O
Datos generales
Propietario ANDE
Uso Hidroeléctrico
Obras ? - 1977
Datos de la presa
Altura 30,5 m
Long. de coronación 88 m
Datos de la central
Potencia instalada 103 MW
Datos del embalse
Capacidad total 8.473 hm³
Superficie 620
La Central Hidroeléctrica Yguazú, oficialmente Presa de Yguazú administrada por la Administración Nacional de Electricidad (ANDE) de Paraguay forma un lago en el río Yguasu en el Departamento del Alto Paraná, Paraguay. La represa tiene una altura de 30,5 metros y 88 metros de coronación.
Actualmente está en ejecución un proyecto de maquinización de la represa que lleva adelante la Administración Nacional de Electricidad, con financiación del gobierno del Japón. El proyecto y la puesta en servicio de la represa, están a cargo de la consultora japonesa, NIPPON KOEI LAC Co. Ltd. Serán instaladas dos turbinas de cien megavatios cada uno. La culminación de la obra está prevista para dentro de cuatro años. La ANDE dejará de contratar 200 megawatios de Itaipú una vez culminada esta obra.
La represa del Yguazú fue construida en el año 1977. Es una presa de acumulación de agua, como para ser utilizada en casos de necesidad de suministrar agua a la Represa de Acaray. La represa larga diariamente un volumen promedio de aguas de cien metros cúbicos, con un máximo 200 metros cúbicos, pero en varias horas.
El trayecto que une la represa Yguazú con el Acaray es de 90 kilómetros, en ese trayecto están instaladas ocho equipos de medición.
La mini usina está diseñada para la reutilización del embalse compensador de la Represa de Acaray y se prevé su funcionamiento en las horas pico de mayor demanda energética, cerca de 3 horas diarias sirviendo de soporte al sistema eléctrico paraguayo. La instalación de la hidroeléctrica ofrece también posibilidad de poder vender el excedente a terceros países.
La Represa del Yguazú es una de las presas hidroeléctricas más importantes de Paraguay, las otras son Itaipu, Yacyretã y Acaray.
