Balistica y residuos de disparos

En la actualidad hay cientos de crímenes en los que intervienen armas de fuego, y es muy importante determinar (en los casos en que nos sea posible) quién fue la persona que efectuó el disparo o los disparos, para esclarecer los hechos que acontezcan y poder resolver de este modo, la situación que se nos plantee.



Antes de nada debemos conocer lo términos empleados y la ciencia que se encarga del estudio de éstos fenómenos; nos referimos a la balística.


"Balística es la ciencia que tiene por objeto el cálculo del alcance, dirección y comportamiento de los proyectiles."


Es considerada ciencia, porque forma un auténtico cuerpo de doctrina sobre el conocimiento de causas, principios y resultados.

El término balística se refiere al estudio del comportamiento de las balas sometidas en principio, a las mismas leyes físicas, que cualquier otro proyectil en el espacio.





- Balística Interna, que estudia los fenómenos que se producen en el interior del arma, desde que se inicia el fulminante hasta que el proyectil abandona la boca de fuego y causas que modifican este comportamiento.

- Balística Externa; que se ocupa del comportamiento del proyectil desde que abandona la boca de fuego hasta su impacto en un objeto o blanco y los factores que influyen en dicho comportamiento, fundamentalmente la acción de la gravedad y la resistencia del aire.

- Balística de Efectos; encargada del comportamiento del proyectil desde que incide en el blanco hasta que se detiene, es decir, el poder de parada y el poder de penetración. Tiene una sub-rama medico-legal que se denomina Balística de las Heridas, aunque para algunos especialistas no es una sub-rama como tal, sinola  Balísticade Efectos en Órganos Vivos.

- Balística Identificativa o Comparativa, que estudia las relaciones de identidad entre las marcas o lesiones en vainas y balas y los elementos o piezas mecánicas que las han producido.

-Además, en la actualidad, se puede hablar de una quinta rama, que denominan Balística Intermedia; considerada paso entre balística interna y externa. Estudia los fenómenos que se producen en la boca de fuego del arma, en el movimiento del proyectil.



Cabe destacar la BALÍSTICA FORENSE, que nos ocupa en el caso de cualquier proceso judicial,  ya que esta es la aplicación judicial de la Ciencia Balística, aplicada al esclarecimiento de los hechos.

Esta será la que nos ayude en la comprensión de nuestro supuesto, cómo determinar quién ha efectuado un disparo o ha estado en contacto con el ejecutor del mismo.
Es tan importante sobre todo porque participa de todas las ramas en las que se divide la Ciencia Balística y en exclusiva de la Balística Identificativa o comparativa.

Sin embargo , la problemática que tiene que resolver la Balística Forense sigue un camino inverso a la planteada a la ciencia Balística Clásica. Para ésta un problema podría ser la munición y arma a utilizar para conseguir unos efectos en un blanco determinado, mientras que para la balística forense, sería que a la vista de los efectos producidos en tal blanco, se determine el arma y cartucho o munición utilizada, la distancia y el ángulo de tiro; la trayectoria; el número de disparos efectuados; y, en caso de recoger vaina y/o proyectil, determinar si ha sido disparado o no por el arma sospechosa.



Pero también es importante a la hora de juzgar a alguien si ha disparado o no un arma, esto facilita la investigación, no sólo en los casos en los que junto con otros indicios, se pueda relacionar al sospechoso con el arma, sino también porque nos ayuda a excluir a los que sean inocentes. Aún teniendo testimonios en contra, esto es excluyente, es decir, con las pruebas que nombramos a continuación determinamos con toda claridad y de forma científica si alguien ha efectuado un disparo con arma de fuego o no, o se  ha hallado en posesión de la misma en un espacio de tiempo determinado, así como si es simplemente manipulador del arma empleada en efectuar dicho disparo en caso de haberlo.

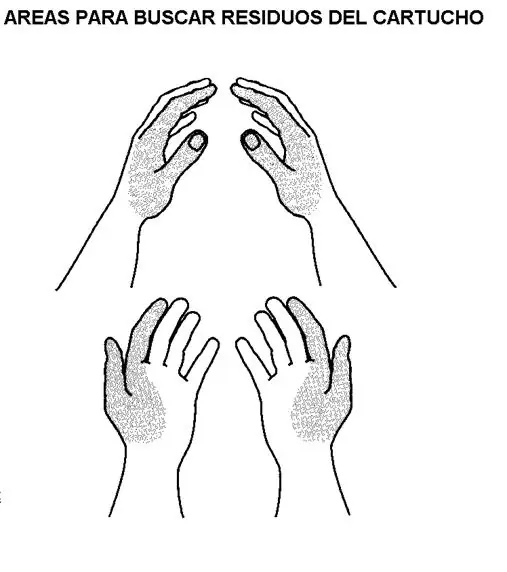

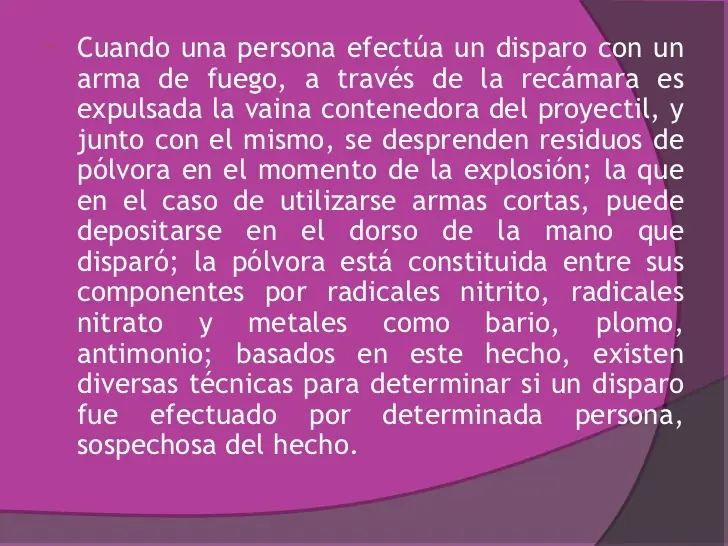

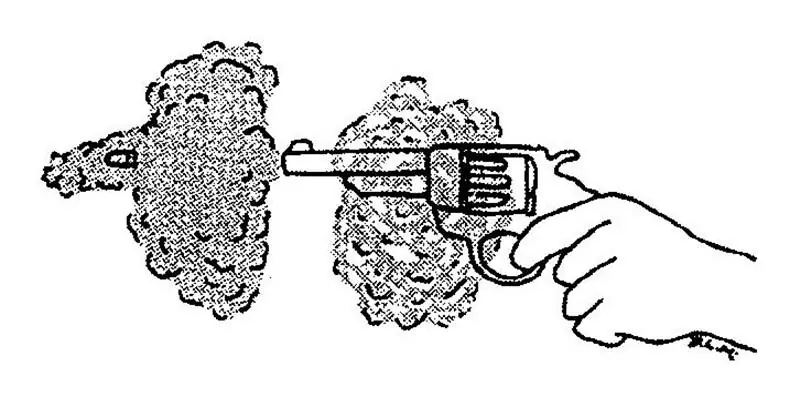

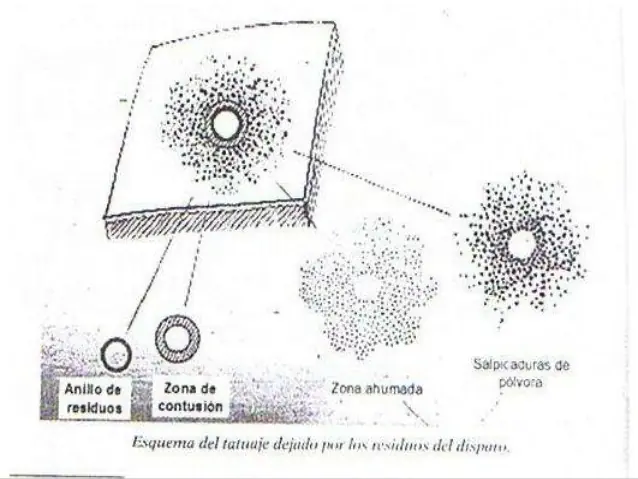

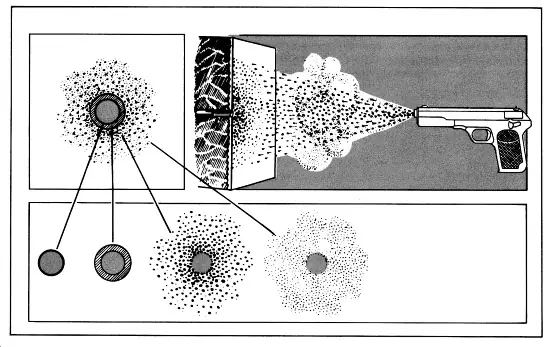

Es importantísimo saber que al disparar un arma de fuego, la mano y los alrededores del que ejecuta el disparo, quedan “manchados” por gases, derivados nitrados que provienen de la pólvora y otros compuestos. Por supuesto, no hay que olvidarse del plomo (Pb), bario (Ba) y antimonio (Sb) que son los más estudiados.

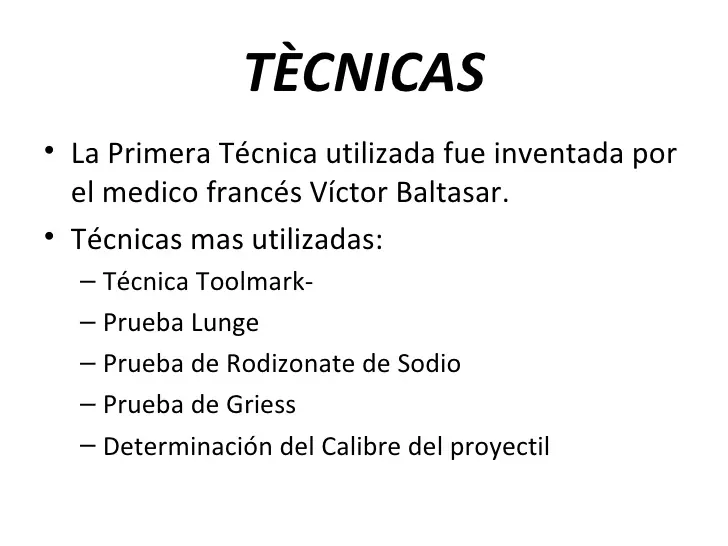

Los métodos más empleados en el laboratorio para detectar que una persona ha disparado un arma de fuego son:

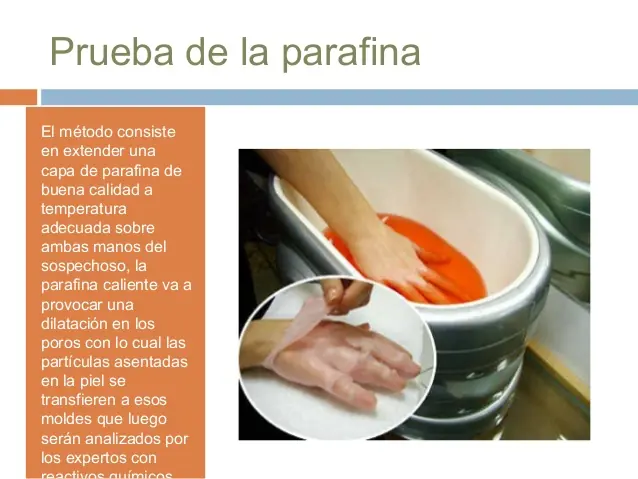

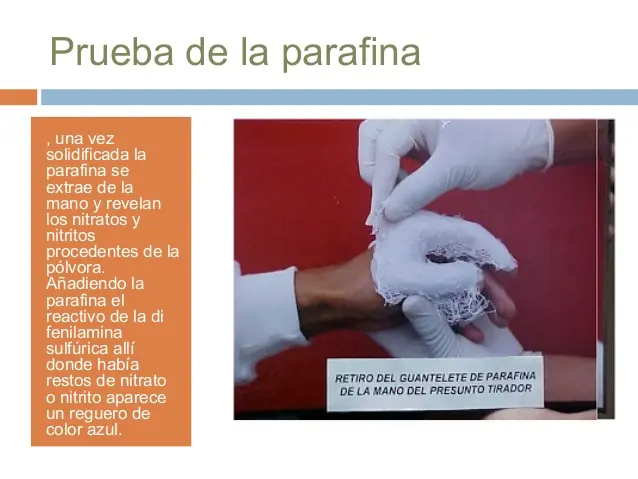

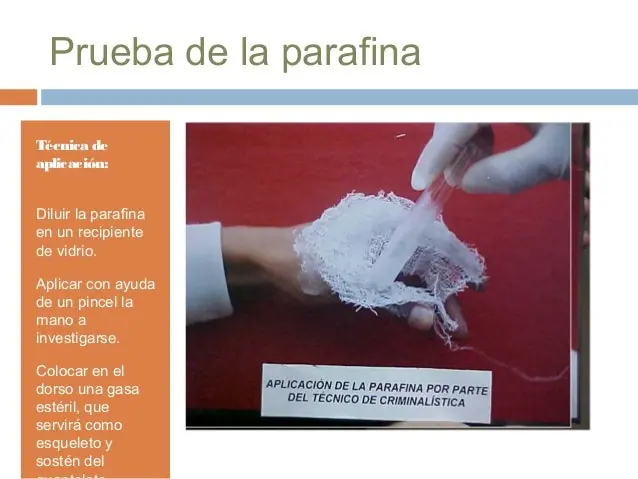

Ya en desuso por dar falsos positivos al detectar nitritos que podían provenir de laca de uñas, haber estado en contacto con fertilizantes, material fotográfico…..e incluso con orina.










(utilizada sobretodo en países latinoamericanos, es de carácter colorimétrico y no reacciona con el antimonio).
OBJETIVO DE LA PRÁCTICA: Que el perito pueda identificar si una persona disparo un arma de fuego o si estuvo en contacto con ella, mediante procedimientos químicos previamente analizados en el laboratorio de química legal.
Si la prueba resulta positiva se observa un punto oscuro con su halo de color rojo escarlata para el plomo, y un rosa marrón para el bario.










(conocida como “ICP”, se ha demostrado que en la obtención de Bario es muy superior a la técnica de absorción atómica “AAS”).
ICP-MS ( Espectrometría de Masas con Plasma Acoplado Inductivamente) es una técnica de análisis inorgánico que es capaz de determinar y cuantificar la mayoría de los elementos de la tabla periódica en un rango dinámico lineal de 8 órdenes de magnitud ( ng/l – mg/l). Consiste en un equipo dotado de un monocromador posterior a la muestra y una serie de detectores dedicados a cada elemento en diferentes posiciones del plano focal.
Su principal ventaja son sus bajos límites de detección para la mayoría de los elementos detectando unas pocas ppb – ppt lo que la hace ideal para el análisis de elementos traza.

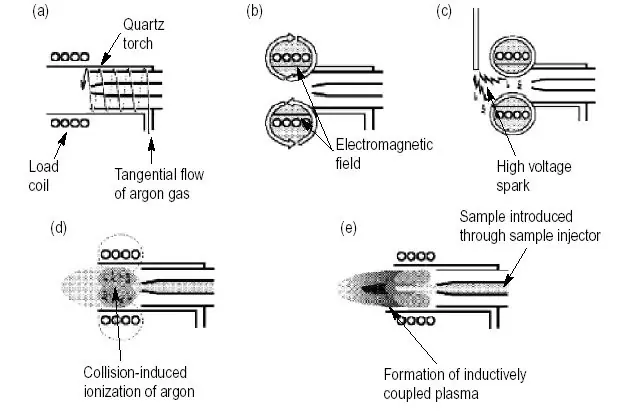

La muestra líquida es vaporizada e ionizada gracias a un plasma de Argón. Los iones una vez formados pasan al espectrómetro de masas donde son separados mediante un cuadropulo y dirigidos al detector.
Tiene gran variedad de aplicaciones en las siguientes áreas: biología, física de materiales, medioambiente, geoquímica.


Detalle del plasma incidiendo sobre el cono de muestreo en un equipode ICP-MS.

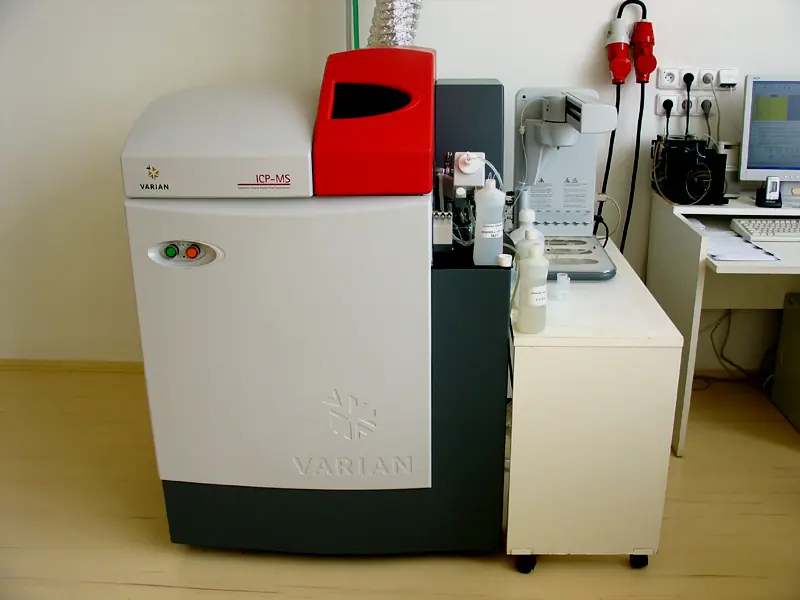

(Instrumento de laboratorio ICP-MS)
Info:







(Ba Sb y Pb deben estar en combinados y sus concentraciones dentro de unos puntos de corte establecidos)

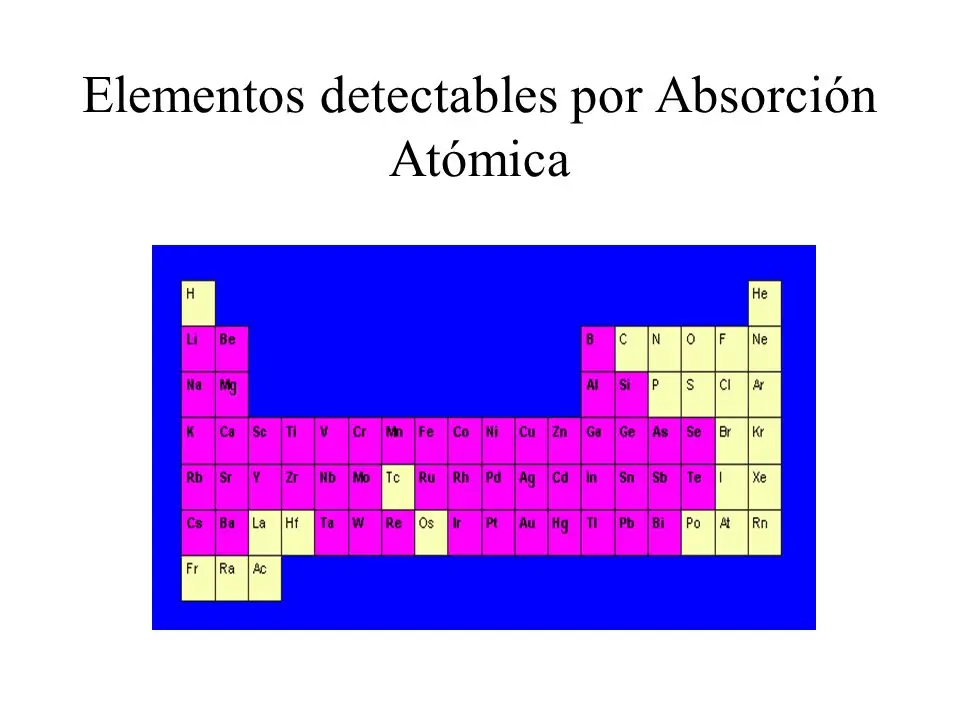

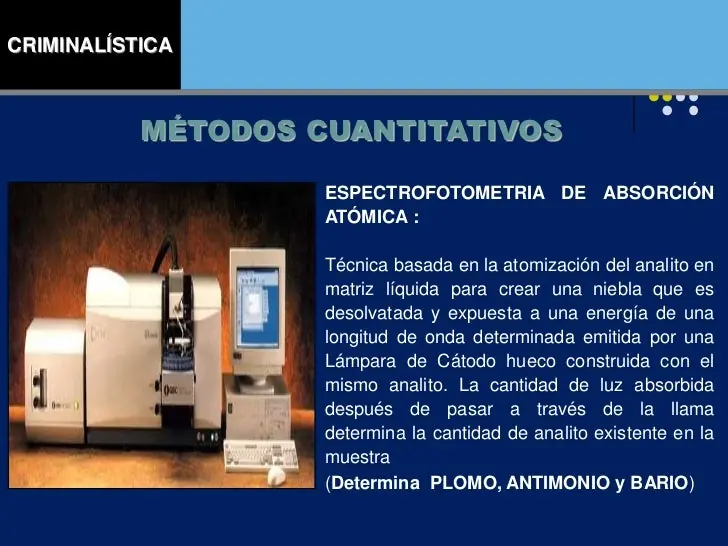

La espectroscopia de absorción atómica (a menudo llamada espectroscopia AA o AAS, por Atomic absorption spectroscopy) es un método instrumental de la química analítica que permite medir las concentraciones específicas de un material en una mezcla y determinar una gran variedad de elementos . Esta técnica se utiliza para determinar la concentración de un elemento particular (el analito ) en una muestra y puede determinar más de 70 elementos diferentes en solución o directamente en muestras sólidas utilizadas en farmacología, biofísica o investigación toxicológica.
La espectroscopía de absorción atómica fue utilizada por vez primera como una técnica analítica, y los principios subyacentes fueron establecidos en la segunda mitad del siglo XIX por Robert Wilhelm Bunsen y Gustav Robert Kirchhoff , ambos profesores de la Universidad de Heidelberg , Alemania.
La forma moderna de la espectroscopia de absorción atómica fue desarrollada en gran parte durante la década de 1950 por un equipo de químicos australianos. Fueron dirigidos por sir Alan Walsh en la Commonwealth Scientific and Industrial Research Organisation (CSIRO), División de Química Física, en Melbourne , Australia .

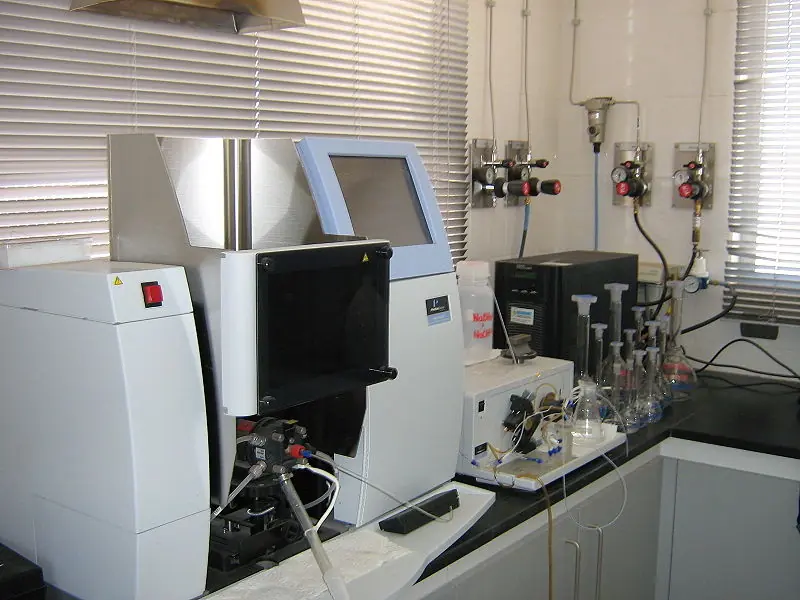

(Equipo de Absorción Atómica (AA) asociado a un Generador de Hidruros )

M ás info: http://es.wikipedia.org/wiki/Espectroscopia_de_absorci%C3%B3n_at%C3%B3mica_%28AA%29







(muestras que se obtienen de cabello, manos, cara y ropa). Se realiza en tres etapas el estudio, la primera es en la que determinamos si la munición contenía Plomo “Pb” o estaño “Sn”, en la segunda, partículas restantes de residuos de disparo mediante rayos X y en la tercera, mediante espectrometría de partículas de Ba o Sn).
Son las pruebas realizadas más reconocidas y de más importancia.

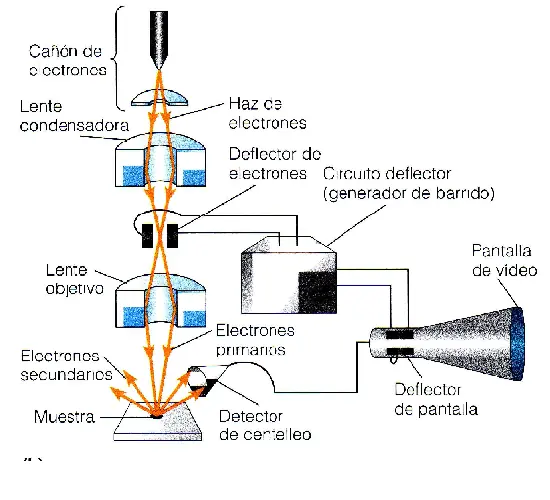

El Microscopio electrónico de barrido o SEM (Scanning Electron Microscope), inventado en 1937 por Manfred von Ardenne , es aquel que utiliza un haz de electrones en lugar de un haz de luz para formar una imagen. Tiene una gran profundidad de campo , la cual permite que se enfoque a la vez una gran parte de la muestra. También produce imágenes de alta resolución , de forma que las características más ínfimas de la muestra pueden ser examinadas con gran amplificación. La preparación de las muestras es relativamente fácil ya que la mayoría de los SEM sólo requieren que estas sean conductoras . De esta forma, la muestra generalmente es recubierta con una capa de carbono o una capa delgada de un metal como el oro para conferirle carácter conductor. Posteriormente, se barre la superficie con electrones acelerados que viajan a través del cañón. Un detector formado por lentes basadas en electroimanes , mide la cantidad e intensidad de electrones que devuelve la muestra, siendo capaz de mostrar figuras en tres dimensiones mediante imagen digital . Su resolución está entre 4 y 20 nm , dependiendo del microscopio.

Conclusiones:

1) El microscopio Electrónico de Barrido  con  analizador de rayos “X”  ofrece la capacidad analítica  para determinar  la presencia de partículas  únicas  aquellas que se encuentran conformadas  por Plomo , Antimonio y Bario  y las  partículas  indicativas  aquellas  que  pueden contener  un elemento   marcador .
2) Una ventaja  con respecto a la espectrofotometría de absorción atómica es  la posibilidad de  ser multielemental  lo que permite  la  detección de  otros elementos como  el Cobre (Cu)  o el Zinc (Zn)  procedentes del casquillo  y  del recubrimiento del proyectil .
3) Los métodos  utilizados  permiten  mejorar las características de extracción de la muestra, el uso  de  cinta  adhesiva  se ve limitado al tiempo y al número de disparos ,pero es  técnica  rápida  y segura. La toma de muestra  modificado  con solventes orgánicos   permite una  extracción con tiempos  mayores  al momento del  hecho.
4) La  característica  tridimensional de la observación  se  representa en  el reconocimiento de las partículas  y sus  medidas .
5) La presencia de una sola  partícula única  (Pb, Sb.Ba) nos indica  un  resultado positivo.
6) Los software  de  análisis  de partículas  reducen  la posibilidad de error  pero incrementan el tiempo de análisis  con respecto al  análisis manual .

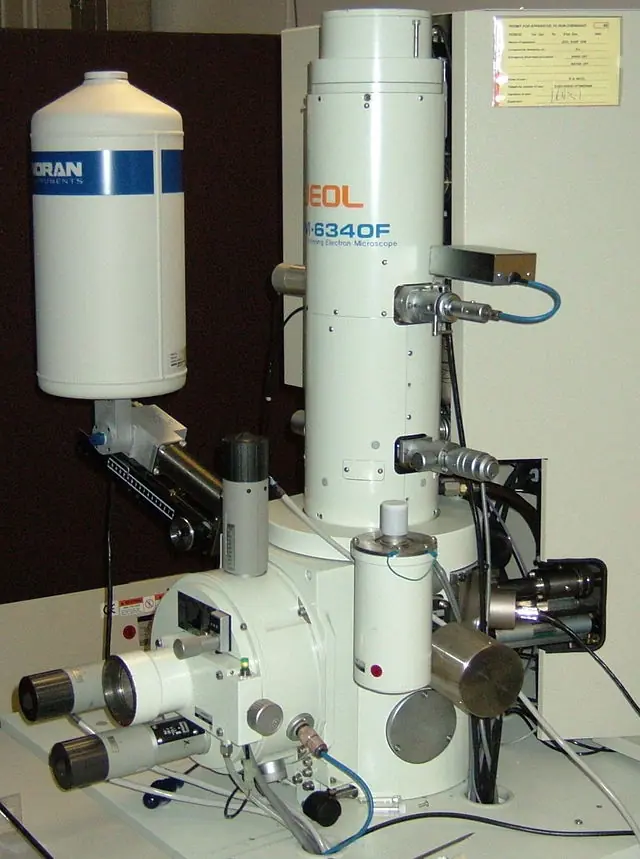

(Microscopio electrónico de barrido)
Mas Info: http://es.wikipedia.org/wiki/Microscopio_electr%C3%B3nico_de_barrido




Ahora tomaremos en cuenta la importancia de los métodos empleados en el laboratorio para el esclarecimiento de hechos delictivos relacionados con el uso de armas y ampliaremos el contenido para que el lector comprenda la magnitud de la ciencia empleada a favor de la justicia.


"El análisis de residuos de bala puede refutar hipótesis falsas, así como ayudarnos a esclarecer los hechos de nuestra investigación."


"Si nos ponemos, por citar un ejemplo, en el caso de un aparente suicidio en el que haya participado un arma de fuego se debe hacer una recogida exhaustiva de residuos en las manos del cadáver. Si no encontramos residuo alguno, podría haberse cometido un asesinato simulando un suicidio."


Para proteger estos residuos de los que hablamos, se sugiere poner bolsas de papel marrón (NUNCA bolsas de plástico) en las manos del supuesto suicida, con cinta adhesiva alrededor de la muñeca. La  se debe hacer a la mayor brevedad posible. Si en este supuesto ha fallecido y la recogida de muestras no se puede hacer de inmediato, se recomienda que las manos cubiertas con bolsas de papel marrón por el médico forense o examinador médico sean examinadas antes de mover el cuerpo.

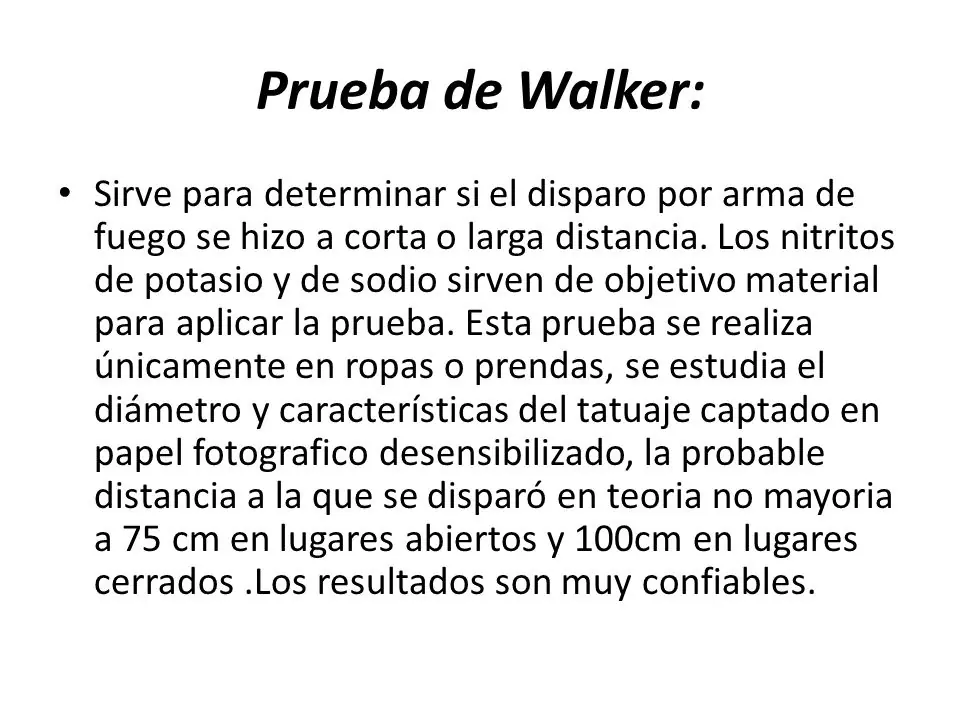

Básicamente se han estudiado el plomo, los nitratos y nitritos. Para ello se han propuesto distintas técnicas y procedimientos. Como ejemplo, se utiliza como rutina la prueba de Walker, específica para la determinación de nitritos provenientes de la deflagración de la pólvora.





De todos modos, este tipo de prueba ha resultado bastante criticada al existir la posibilidad de que nos encontremos ante “falsos positivos” y “falsos negativos”.

Los falsos positivos se producen por contaminación accidental con sustancias nitrogenadas procedentes de abonos que podemos encontrar en el campo y en jardinería.
Los falsos negativos se producirían si han transcurrido muchas horas hasta la recogida de la muestras y el cuerpo ha permanecido a la intemperie con exposición a la lluvia, sobretodo en el análisis llevado a cabo en las zonas marginales a las heridas y prendas de vestir.





Si tenemos en cuenta la información anterior, en el momento actual se elige el análisis encaminado a la determinación de los compuestos del fulminante. Estos son el plomo (Pb), el antomonio (Sb) y el bario (Ba) que se estudian por espectrofotometría de absorción atómica.






Las pruebas que hoy en día se emplean con mayor frecuencia y excelentes resultados son las que se basan en el análisis de restos de disparo procedentes del plomo, bario y antimonio.( Por lo que el rodizonato de sodio al no reaccionar con el antimonio es más utilizada en otros paises, sobretodo latinoamericanos como ya exponíamos con anterioridad)




Por último, me gustaría aclarar que no siempre estas pruebas son determinantes en un proceso y que siempre dependerá de la interpretación de la justicia de las mismas y de la pericia del profesional encargado de llevarlas (con mayor o menor arte) ante ella.

Y es que al fin y al cabo, el hombre pasa media vida buscando paz, y uno de los medios  que emplea para alcanzarla es la justicia, por tanto que mejor arma que la ciencia (en ocasiones de doble filo según el bando que la empleé) para combatir el mal y alcanzar la justicia anhelada.
