El Radar SABER M60 del Exército Brasileiro

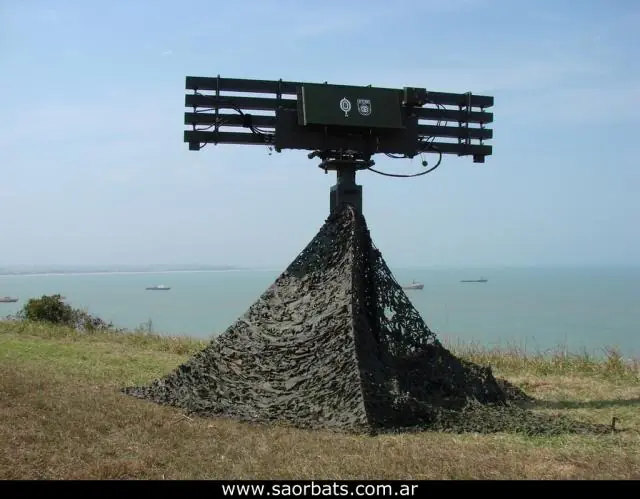

El Radar SABER M60
El moderno Radar SABER M60 es fundamentalmente un radar de defensa aérea desarrolado 100% por la industria nacional de Brasil. También puede utilizarse para la vigilancia de puntos sensibles y como sustituto temporario de radares de control de tráfico aéreo en aeropuertos secundarios. El acrónimo SABER se deriva de Sistema de Acompanhamento de alvos aereos Baseado en Emissao de Radiofrequencia.

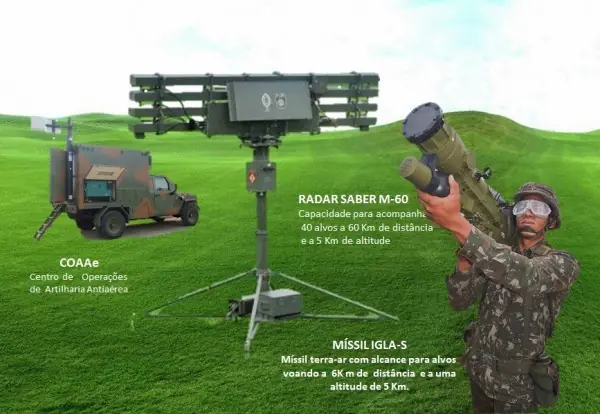

El M60 es un radar 3D de 60 Km de alcance con un techo 5000 metros. Tiene la capacidad de detectar 40 objetivos aéreos de forma simultánea, proveyendo datos de posición, altura, dirección y velocidad de desplazamiento, así como de clasificar los contactos como aviones o helicópteros.

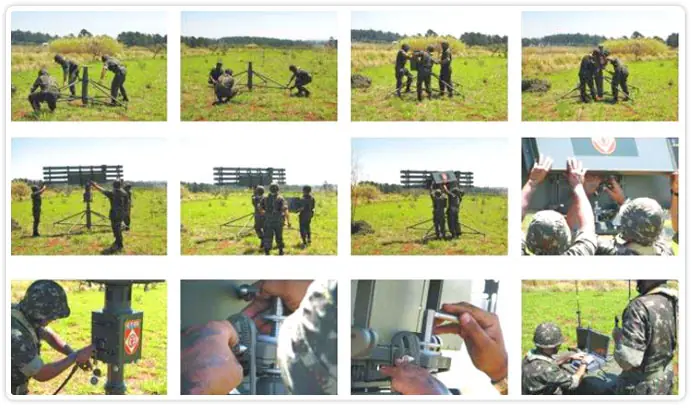

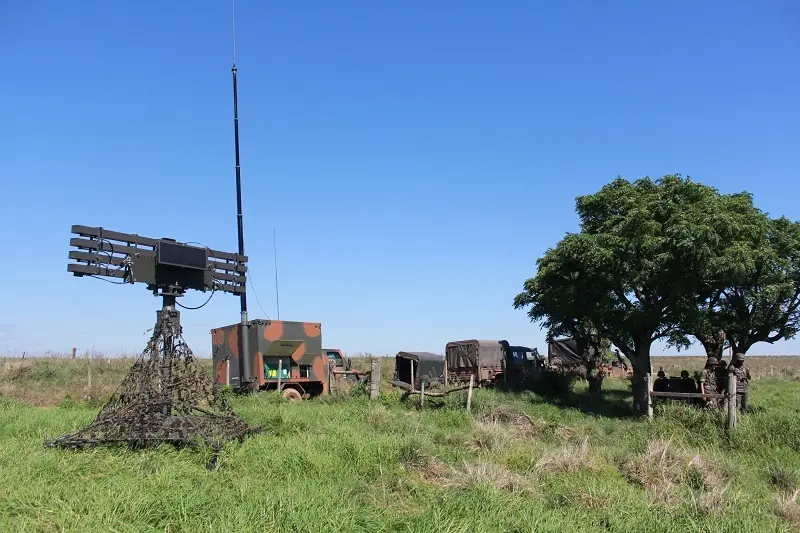

El sistema completo tiene un peso de 200 kg y puede ser montado por un equipo de tres hombres en tan solo 15 minutos. Puede ser aerotransportado en un avión ligero como el C-95 Bandeirante, helitransportado, transportado por agua en embarcaciones ligeras o por tierra sobre un vehículo ligero todo terreno. Su portabilidad permite su despliegue en lugares de difícil acceso como el monte, la montaña y los techos de los edificios. Una vez desplegado en el terreno, el radar puede ser alimentado por energía eléctrica o mediante baterías.

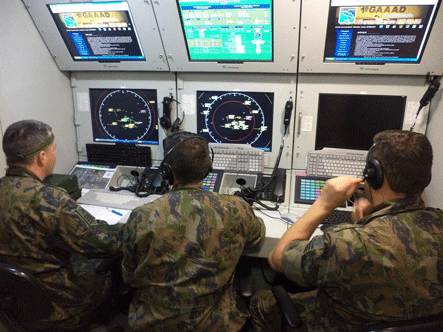

El M60 puede alimentar de datos al Centro de Operações Antiaéreas Experimental, un desarrollo que es también parte del proyecto SABER. Es compatible también con el SISDABRA (Sistema de Defesa Aeroespacial Brasileiro) y el SISCEAB (Sistema de Controle do Espaço Aéreo Brasileiro), ambos gestionados por la Força Aérea Brasileira.
El operador del radar utiliza una notebook militarizada conectada al M60 vía Ethernet o RS-422 mientras que los jefes de puesto de tiro y observación utilizan una Palm militarizada que puede conectarse a través de medios radioeléctricos a la información que provee el M-60. Las Palm proveen interfaces RS-232 y USB para su conexión a radios radios PRC-910 y M3TR.
Su diseño fue pensado desde su origen para ser utilizado en el ámbito militar y es actualizable por software. Por ello es resistente a las interferencias electromagnéticas y posee una baja potencia de transmisión, lo que lo hace muy discreto. Dispone también de un identificador amigo-enemigo (IFF).
Desarrollo y evolución
El desarrollo 100% nacional del radar SABER M60 costó R$20 millones (unos 12 millones de dólares) que fueron financiados por el Fundo Nacional de Desenvolvimento Científico e Tecnológico (FNDCT), fondo que es manejado por el Ministerio da Ciencia e Tecnología.
El proyecto fue realizado en base a la cooperación del EB con entidades del ámbito privado y académico. Todas las actividades de investigación y desarrollo fueron realizadas por empresas nacionales, principalmente por Orbisat da Amazonia, Industria e Aerolevantamento SA y la Universidade de Campinas (Unicamp), siempre bajo la coordinación del CTEx.
Luego de dos años de investigación y desarrollo, el prototipo experimental (PE) fue presentado al Exército en el año 2006. En abril de 2007 se entregaron al EB los dos primeros prototipos, el ya mencionado PE y el prototipo operacional (PO). Este último es un desarrollo robustecido respecto al PE apto para las pruebas en campaña.
Dos meses después de la entregas se aprovechó la realización en Brasil de los Juegos Panamericanos para ejecutar el primer ejercicio operativo con el M60, en donde se validaron todos los conceptos de operación de un sistema antiaéreo. Como parte de su proceso de homologación el radar participó de dos grandes ejercicios conjuntos a fines del año 2007. El primero fue la operación “Albacora” en Macaé y el segundo la operación COMDAEX, un ejercicio de defensa aérea realizado en Santa María, RS.
Un total de 5 radares fueron completados hasta el año 2008, los cuales se utilizaron para las pruebas técnicas, operativas y de validación del proceso productivo.
El SABER M60 fue expuesto por primera vez al público internacional durante la Feria Latino-Americana Aeroespacial e de Defensa 2007 (LAADS 2007) que se llevó a cabo en Rio de Janeiro. Durante la misma varios países extranjeros expresaron su interés en obtener mas informaciones respecto del M60.
Video Radar de vigil"ncia aerea Saber M60
