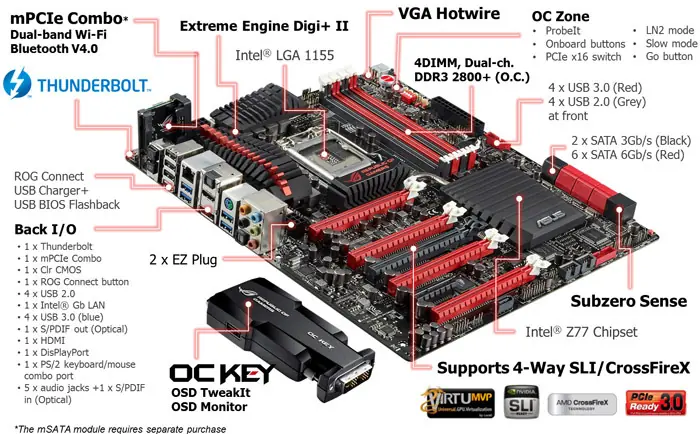

Elige bien la placa base o placa madre

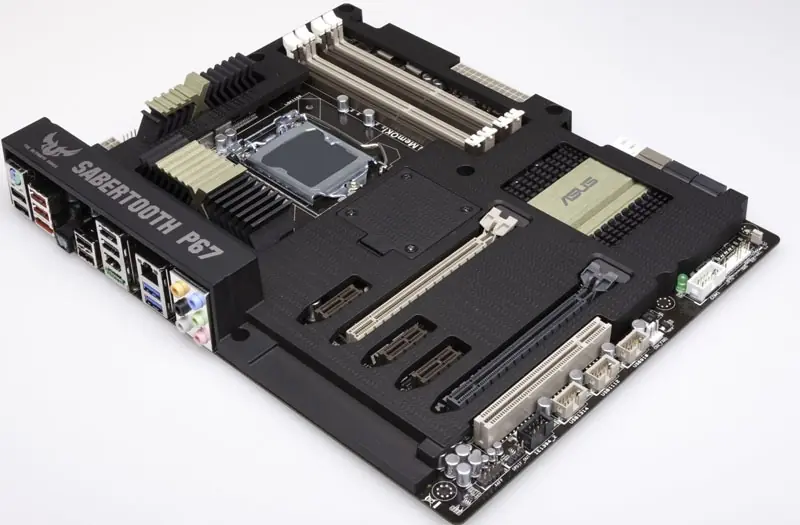

La placa base es uno de los componentes más importantes de cualquier PC, pero también es uno de los que menos se suelen tener en cuenta a la hora de montar o de adquirir un nuevo equipo, error muy frecuente que afecta incluso a usuarios relativamente avanzados.

Al igual que ocurre con componentes como el procesador o la tarjeta gráfica su elección no es nada sencilla, algo que se agrava no sólo por la gran variedad de soluciones que podemos encontrar actualmente en el mercado, sino también por la extensa variedad de elementos que debemos considerar en cada uno de ellos.

Por ello hemos decidido hacer esta guía, en la que os ayudaremos a tener claras una serie de pautas o puntos que es conveniente seguir, ya que os permitirán elegir correctamente la placa base que mejor se adapta a vuestras necesidades.

Como siempre intentaremos evitar complicaciones innecesarias y nos centraremos en lo importante, de forma que así esta guía sea útil incluso para los usuarios con menos experiencia.





Consideraciones previas

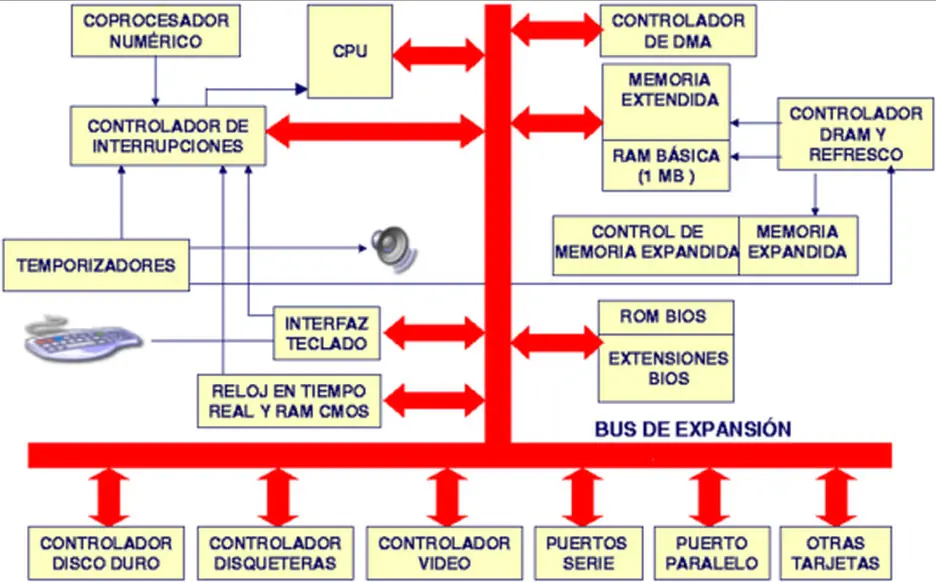

Es posible que algún usuario se pregunté por qué es tan importante la placa base, y lo cierto es que podríamos dar una respuesta muy extensa y rica en conceptos a esa cuestión, pero para que resulte más fácil de asimilar lo mejor es hacerlo de forma resumida:



La placa base es el sustento general del equipo, todos los componentes se conectan e interactúan entre sí gracias a ella.



Una placa base integra funciones vitales, muchas de ellas accesibles a través de la BIOS, que pueden acabar afectando y limitando nuestra experiencia de uso a nivel general.
De la calidad de construcción y solidez de la placa depende no sólo la vida útil de nuestro equipo, sino también la del resto de componentes, que pueden verse afectados por el mal funcionamiento de aquella.



Las posibilidades de actualización de nuestro equipo dependen también directamente de la placa base, un detalle muy importante que puede ayudarnos a alargar la vida útil de nuestro sistema con pequeñas actualizaciones en lugar de comprar un equipo entero.
Influye en el aprovechamiento de los componentes del sistema, hasta tal punto que la elección de un procesador de última generación y su instalación en una placa base inadecuada puede suponer una pérdida de prestaciones, por ejemplo.
Estos cinco puntos nos permiten entender mejor porque es tan importante la placa base dentro de un equipo, y es que la misma viene a ser para un PC lo mismo que los pilares para una casa.

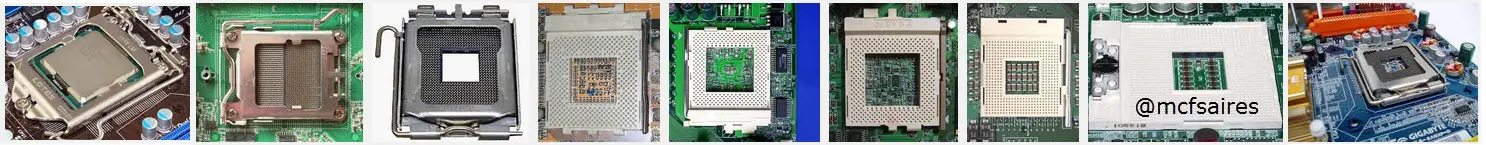

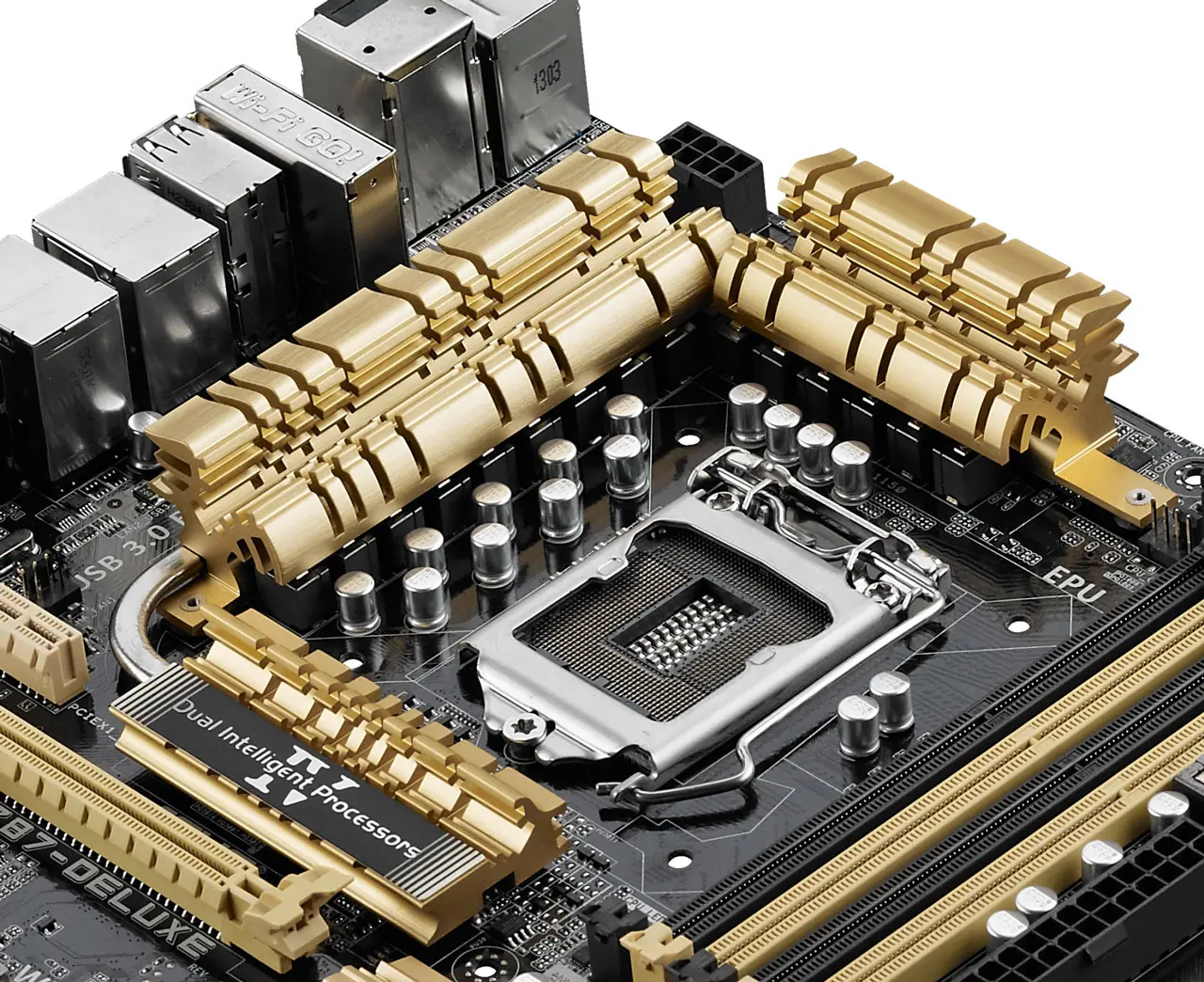

Socket que vamos a utilizar

Antes de lanzaros a elegir una placa base debemos tener claro el socket, o lo que es lo mismo, la plataforma por la que tenemos pensado apostar.

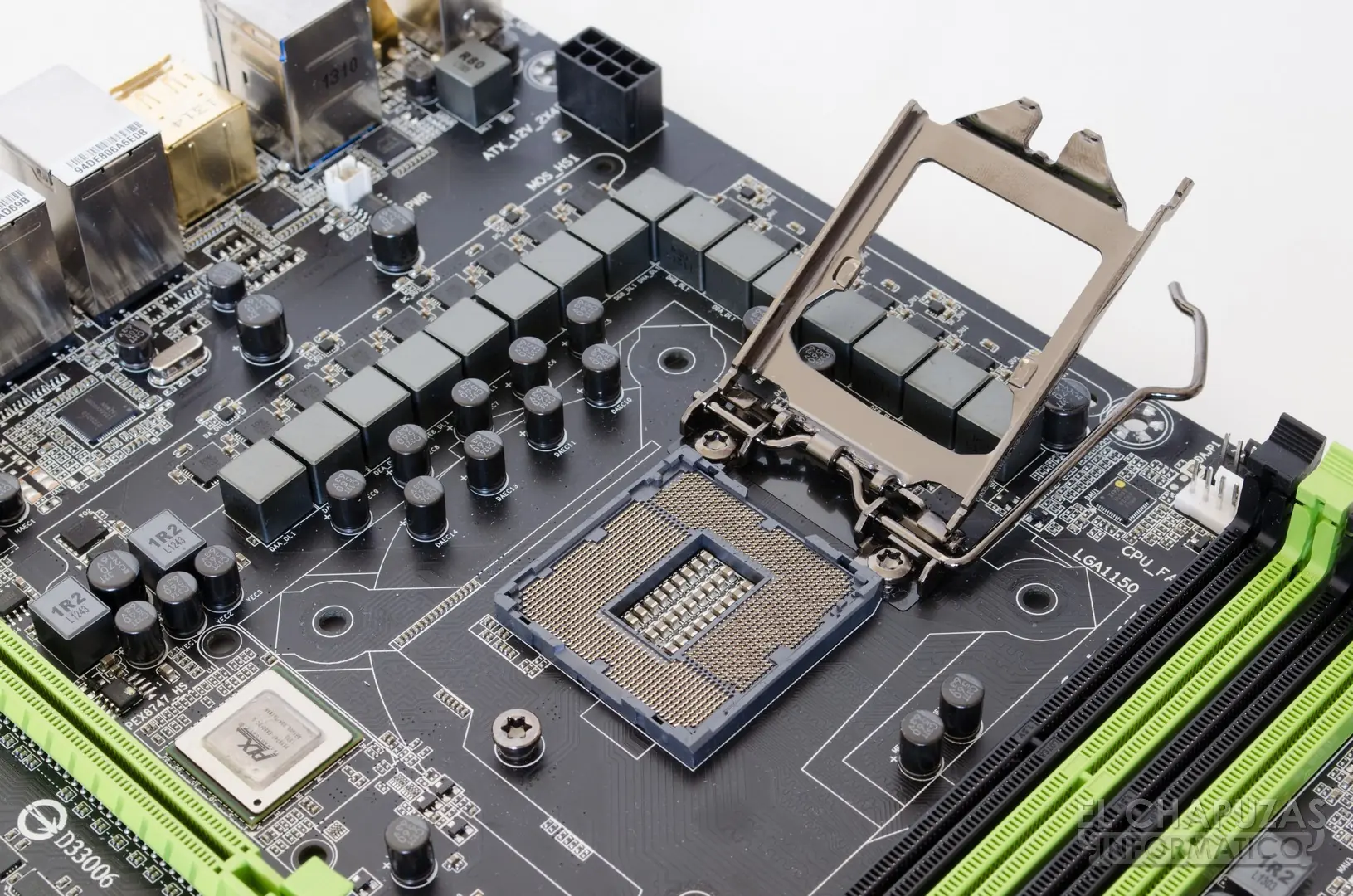

El socket, también conocido como zócalo, es el elemento de conexión que integra cada placa base para instalar el procesador. Dado que existen diferentes tipos de socket cada uno permite el uso de determinados procesadores concretos.



A continuación veras los diferentes tipos de socket que podemos encontrar actualmente.



LGA1150.
LGA 1150 o Socket H3, es un zócalo de CPU destinado a ser utilizado por los microprocesadores de la microarquitectura Haswell (Intel Core i3, i5 e i7 de cuarta generación)




LGA1155.
LGA 1155 está diseñado como un reemplazo al zócalo LGA 1156 (Socket H). Tiene 1155 superficies conductoras LGA incorporadas en el socket que hacen contacto directamente con los pads chapados en oro del microprocesador.
Los procesadores de los zócalos LGA 1155 y LGA 1156 no son compatibles entre sí debido a que las muescas de los zócalos son diferentes. Sin embargo las soluciones de refrigeración son compatibles entre ambos zócalos LGA 1155 y LGA 1156 porque tienen iguales dimensiones, perfiles, construcción y similar producción de calo




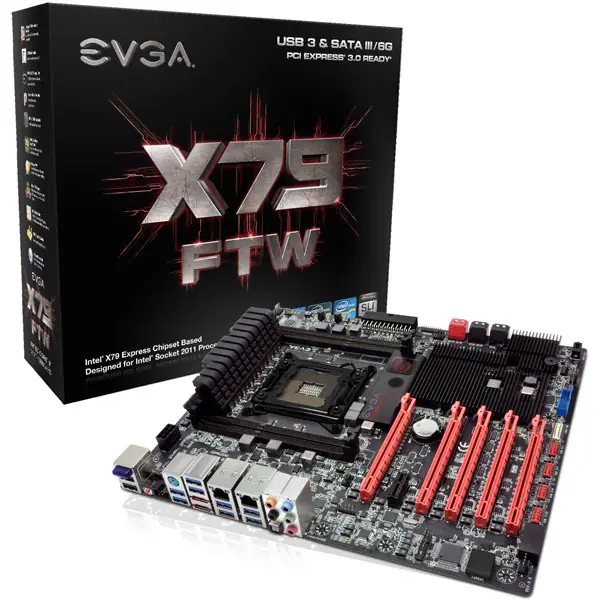

LGA2011. y LGA2011-3.
Remplaza la anterior generación de sockets Intel LGA 1366 (Socket B) y LGA 1567 (Socket LS) en la gama de alto rendimiento en equipos de sobremesa y servidores de la marca. 1 Tiene 2011 superficies conductoras LGA incorporadas en el socket que hacen contacto directamente con los pads chapados en oro del microprocesador.
Utiliza QPI para conectar la CPU a CPUs adicionales y el Southbridge en un sistema de dos sockets. DMI 2.0 conecta los procesadores Sandy Bridge e Ivy bridge de la serie E con el chipset Intel X79 Y Hasswell de la serie E con el chipset x99. La CPU realiza las funciones de Northbridge, como el control de la memoria, PCIe de control, DMI, FDI, y otras funciones integradas en el chip.

Soporta Procesadores Intel Core i7 Extreme Edition Sandy Bridge e Ivy Bridge de la serie E con cuatro canales de memoria DDR3-1600, así como, 40× PCIe 2.0 o 3.0 carriles;. Estos tienen hasta seis núcleos con 15 MiB de caché L3 compartida en un bus en anillo y un controlador de cuatro canales de memoria DDR3, también soporta procesadores Haswell-E de la misma serie también cuenta con 4 canales de memoria DDR4 y tiene hasta 8 núcleos con 20 MB de memoria cache L3 compartida. .

Las placas base con el zócalo LGA 2011 tienen 4 u 8 ranuras DIMM que permite un soporte máximo de 32 GiB, 64 GiB ó 128 GiB de memoria RAM.4












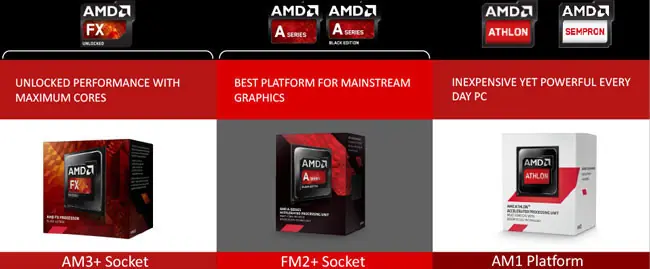

AM3/AM3+.
El Socket AM3 es el zócalo de CPU sucesor del Socket AM2+, el cual cuenta con 941 pines para el zócalo y 938 pines para la CPU. Tiene soporte HT (Hyper Transport) 4.0 y muchos más beneficios. Está hecho para la nueva gama de procesadores de AMD, los K11, lanzados en marzo de 2009.

El socket AM3 será compatible con los dos tipos de memoria doble canal PC2-8500 (DDR2 1.066 MHz) y PC3-10600 (DDR3 1.333 MHz); le será añadido una interfaz térmica (TSI) y una interfaz vid serie reguladora de voltaje (SVI). El sensor térmico será muy exacto presumiendo que pueda ser digital, un diodo térmico que podría permitir al monitor de temperaturas ser más preciso, el cual actualmente significa mejor control para la estabilidad y durabilidad al hacer overclocking. La interfaz serial VID permitirá ajustar de forma más precisa los voltajes de la CPU.

Asimismo los procesadores con socket AM3 son compatibles con placas base que posean el socket anterior de AMD, AM2+.3 De esta forma un procesador como el AMD Athlon II X2 250 que posee socket AM3 puede funcionar en una placa base que posea socket AM2+. No así a la inversa, es decir, un procesador con socket AM2+ no puede ser colocado en una placa base con socket AM3.

Los procesadores compatibles con AM3 son los AMD Phenom II X4, de la familia Deneb y Propus, que salieron en marzo de 2009. Seguido a esto han sido lanzados otros procesadores de más bajo rendimiento, basados en el chipset California, los cuales tienen los nombres en clave de: Heka (Triple núcleo), Rana (Triple núcleo) y Regor (Doble núcleo) diseñados con arquitectura de 45 nm.

Algunas de las empresas productoras de placas madre ya tienen sus nuevas placas listas para ser lanzadas, entre ellas Asus, Gigabyte y MSI,4 las cuales están basadas en los chipsets AMD 790GX y 790FX. Estas tienen soporte Crossfire hasta para cuatro tarjetas de video en sus modelos de gama alta.

Este zócalo cuenta con tecnologías de procesadores de 45 nm. Rivaliza contra los 45 nm de Intel. AMD junto a IBM investigaron y diseñaron la nueva tecnología 32 nm. También AMD tiene HT 4.0 que se espera que sea 4 veces más veloz que HT 3.0 (AM2+). Si bien este HT se especula una velocidad aproximada a los 8.200 MT/s, y acarrea una mejor apertura de aplicaciones. También se espera la nueva paralelización avanzada para procesadores de más de 4 núcleos, ésta sacara mayor provecho de los 4 núcleos.



El zócalo AM3 cuenta con soporte para procesadores de 45nm en los cuales se encuentran:

Athlon II X2-240
Athlon II X2-245
Athlon II X2-250
Athlon II x3-445
Athlon II X4-630
Phenom II X2-545
Phenom II X2-550 BE
Phenom II X3-710
Phenom II X3-720 BE
Phenom II X4-805
Phenom II X4-810
Phenom II X4-910
Phenom II X4-945
Phenom II X4-955 BE
Phenom II X4-965 BE
Phenom II X6-1055T
Phenom II X6-1065T
Phenom II X6-1075T
Phenom II X6-1090T BE
Phenom II X6-1100T BE
Sempron 140
Sempron 145
Sempron 150
Sempron X2 180
Sempron X2 190
Este nuevo zócalo cuenta con tecnología HT 3.0 (HyperTrasport) y soporte 64bits. Tiene soporte para DDR3 1333MHz. Los nuevos chipsets para AM3 son:

890FX
890GX
880G
870
790GX
790FX
790X
785G
Todos con soporte AM3 y DDR3 nativo.





FM2/FM2+.


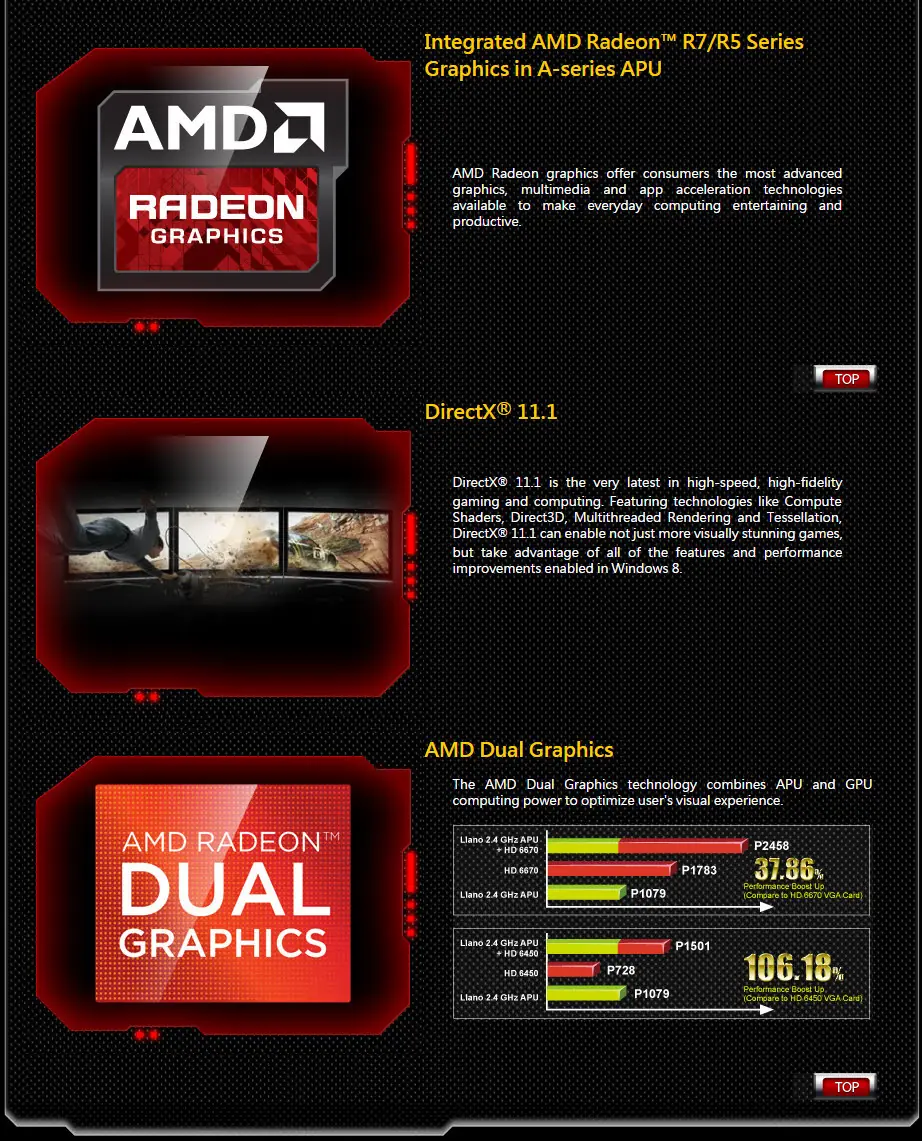

Socket FM2 es un CPU socket utilizado por AMD 's de escritorio Trinidad y Richland APUs para conectar a la placa base, así como los procesadores Athlon X2 y Athlon X4 en base a ellos. FM2 fue lanzado el 27 de septiembre de 2012. Las placas madres que cuentan con el nuevo socket FM2 CPU también utilizar nuevos de AMD A85X chipset.



La toma es muy similar a FM1 , basado en una cuadrícula de 31 × 31 pines con un vacío central 5 × 7, 3 pines que faltan en cada esquina, y un par de pasadores clave adicionales desaparecidos. En comparación con Socket FM1 , dos pasadores clave fueron trasladados, y uno más se retira, dejando 904 pines.



Socket FM2 + (FM2b) es un socket de la CPU utilizada por AMD 's de escritorio "Kaveri" APU ( Steamroller -basado) y Godavari APUs ( Steamroller -basado) para conectar a la placa base. El FM2 + tiene una configuración ligeramente diferente al pin Socket FM2 con dos enchufes adicionales pines. Socket FM2 + APUs no son compatibles con las placas base Socket FM2 debido a los pasadores adicionales antes mencionados. Sin embargo, socket FM2 APUs como "Richland" y "Trinidad" son compatibles con FM2 + zócalo




AM1.



AM1 es una plataforma pensada para ser utilizada en equipos sencillos y básicos, y competencia para las plataformas más sencillas de Intel (Pentium, Celeron). AMD mantendrá sus marcas Athlon y Sempron para esta nueva propuesta del mercado. Habrá múltiples modelos, si bien aún no hay detalles al respecto de cuáles serán y qué ofrecerán cada uno de ellos, AMD sí ha confirmado que el conjunto de placa+procesador costará “a partir” de 60 dólares.
Precisamente de placas base ya han confirmado múltiples fabricantes y modelos, un total de quince placas de las cuales trece son micro-ATX (24,4×24,4 centímetros), y las dos restantes mini-ITX (17×17 centímetros). Ninguna ATX (30,5×24,4 centímetros) que son las que tradicionalmente se han utilizado en PC, todo apunta a que AM1 va a ser una plataforma con gran foco en los ordenadores pequeños.


Debemos tener presente que en ocasiones un mismo socket soporta diferentes generaciones de procesador, como ocurre por ejemplo en las placas base con socket LGA1150, que permiten instalar tanto procesadores Intel Core serie 4000 como los nuevos Core serie 5000.



Chipset que utiliza la placa base

Este detalle es muy importante, ya que del chipset dependen buena parte de las funciones de la placa base e influye directamente en la posibilidad de aprovechar terminados tipos de componentes y configuraciones.

En el caso de Intel los chipsets Z75, Z77, Z87 y Z97 forman la gama alta dentro de la línea de consumo general y son los que permiten disfrutar de una mayor cantidad de funciones.

Si vamos a utilizar CPUs serie K (multiplicador desbloqueado) es imprescindible utilizar una placa base con dichos chipsets, ya que de lo contrario no podremos sacar partido de este tipo de procesadores.

Por el contrario los modelo con chipsets H87 y H97 no tienen soporte de oveclock y resultan un poco más limitadas, pero para el usuario medio son más que suficientes.

Finalmente si optamos por la gama baja con chipsets como los H77 o H81 la placa no ofrecerá soporte de configuraciones multiGPU y mostrará un nivel de prestaciones más básico, pero de nuevo esto no tiene porque ser negativo, siempre que su calidad de construcción sea buena y se ajuste a nuestras necesidades reales.

En lo que respecta a AMD el chipset tope de gama es el AMD 990FX, que ofrece soporte completo de overclock y permite configuraciones multiGPU con un total de 32 líneas PCI-E a repartir.

Un peldaño por debajo tenemos el AMD 990X. La diferencia más importante que presenta frente al anterior es que cuenta con 16 líneas PCI-E, lo que nos limita a configuraciones con dos tarjetas gráficas a x8 cada una.

También existe el socket AMD 980G, pero es una rareza que soporta únicamente CPUs FX, no otras como los Ahtlon o Phenom II. Suele ser poco habitual y no es recomendable. Finalmente el chipset AMD 970 es de gama baja aunque, a pesar de todo, puede soportar hasta dos tarjetas gráficas trabajando juntas, aunque limitadas a 4 líneas PCI-E (x4) cada una.

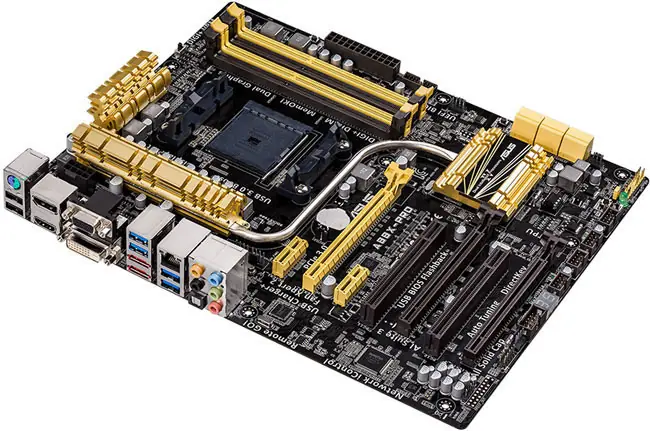

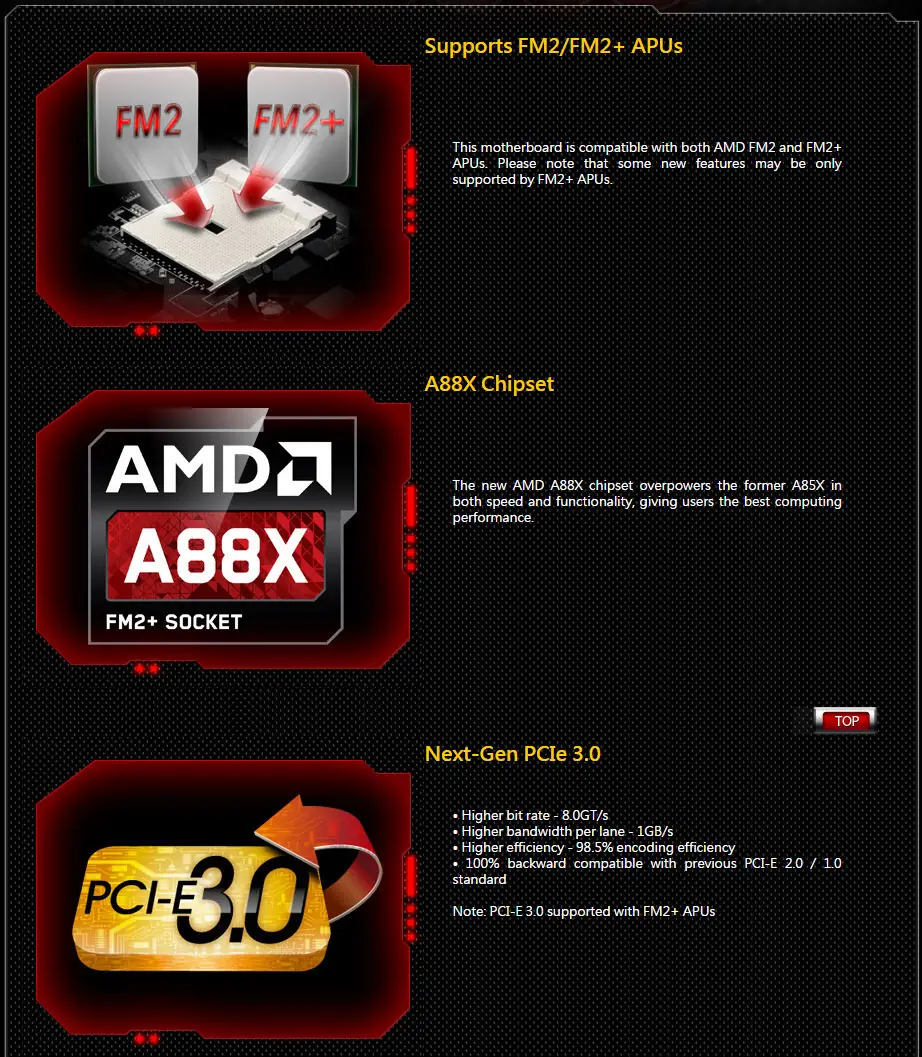

En lo que respecta a la plataforma FM2+ los chipsets más recomendables son los A88X, A78, y A55 ya que soportan APUs Kaveri, Trinity y Llano, aunque sólo el primero permite utilizar dos tarjetas gráficas trabajando cada una en x8.



Formato de la placa base

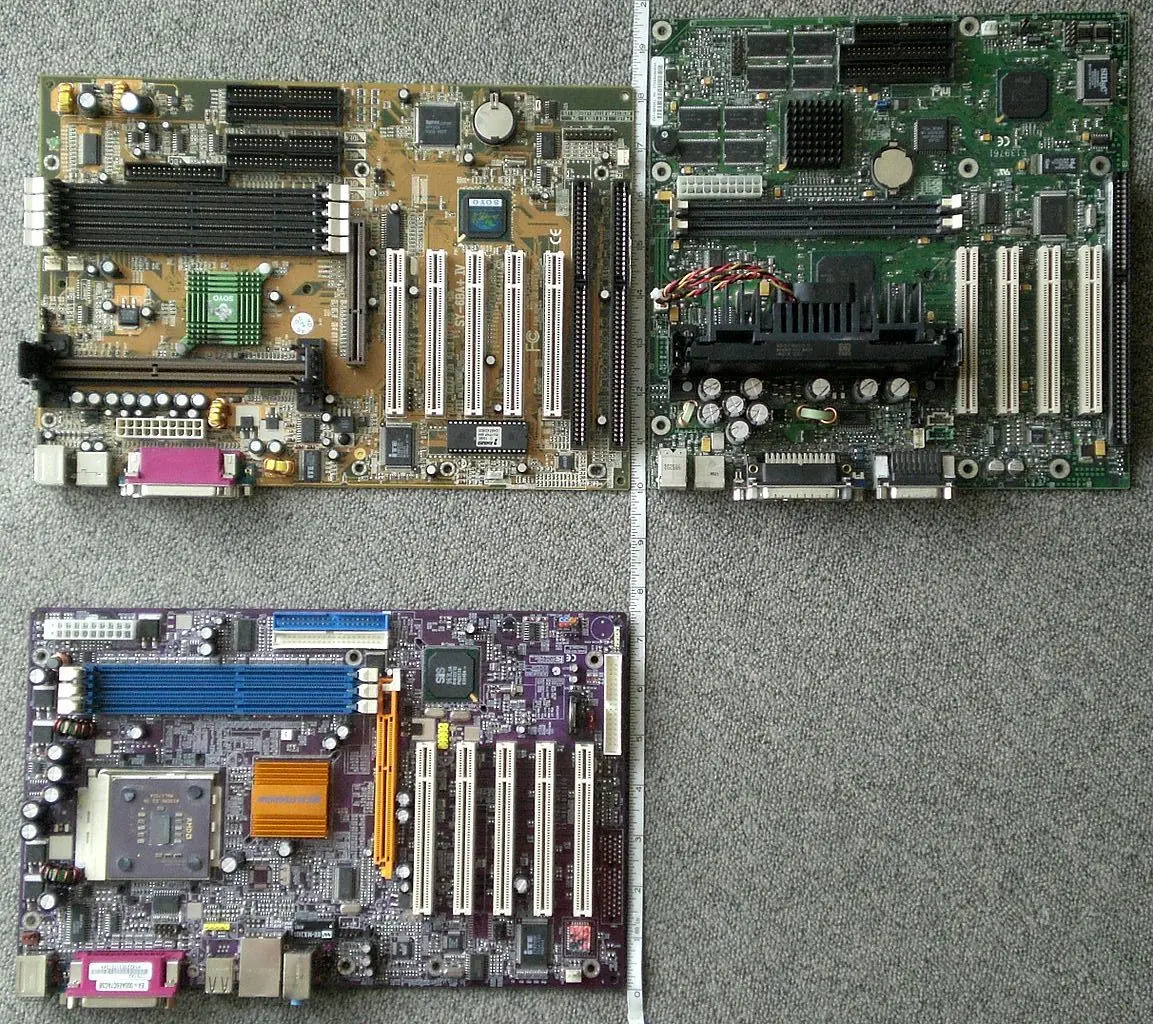

placa-base-medidas



Esto también es importante, ya que dependiendo del tamaño del equipo que queramos montar deberemos optar por una placa base de menor o mayor.

Actualmente podemos encontrar los siguientes formatos de placa base:

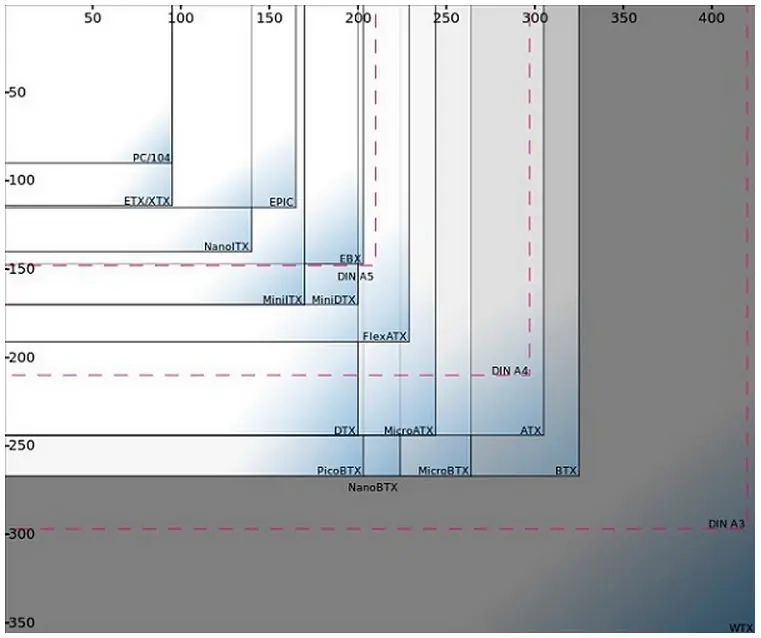

ATX: Es el tamaño estándar y el más utilizado en general, tiene unas medidas de 305 x 244 mm.
Micro-ATX: Ha adquirido una gran popularidad a la hora de montar equipos compactos pero potentes, tiene unas medidas de244 x 244 mm.
Mini-ITX: No es el más habitual, pero es muy útil para montar equipos pequeños y normalmente de menor potencia, tiene unas medidas de 170 x 170 mm.

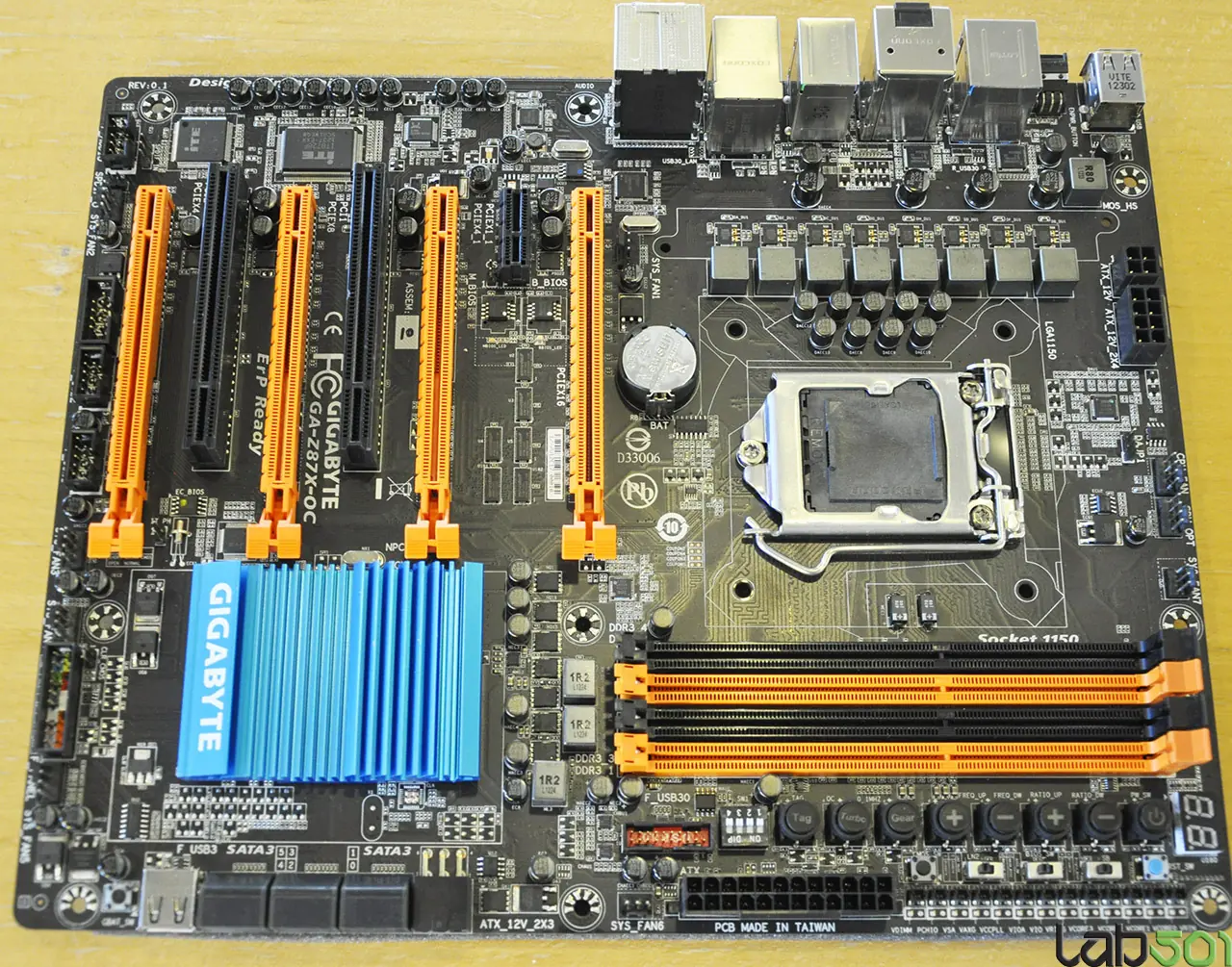

Conectores y posibilidades de ampliación



Como dijimos anteriormente la placa base determinará los componentes que podremos instalar hoy y mañana, y por tanto las posibilidades de ampliación que tendremos a corto y medio plazo, por lo que debemos asegurarnos de que integra todo lo que vamos a necesitar realmente.



Estos son los puntos básicos que debemos revisar y valorar:

Capacidad total y tipo de memoria RAM que permite instalar, así como la velocidad máxima que permite.
Ranuras PCI-E, que deben ser tipo 3.0. Si tenemos pensado utilizar más de una tarjeta gráfica debemos buscar modelos que tengan más de una de estas ranuras e intentar que permitan configuraciones de x16 y x8 cómo mínimo, aunque lo ideal es x16/x16.
Puertos SATA III y USB 3.0 para aprovechar al máximo los dispositivos de almacenamiento. Si tenemos pensado utilizar un SSD de última generación y alto rendimiento en conector PCI-E debemos buscar una placa con uno de estos puertos tipo x4.
Calidad de construcción y valor añadido



Una placa base puede perfectamente ser económica y de gama baja pero contar con una buena calidad de construcción y ofrecer una excelente fiabilidad, sólo tenemos que cuidar nuestra elección y buscar con cabeza.

De ello dependerá su vida útil y el buen funcionamiento de nuestro equipo, así que es recomendable que nuestra placa base tenga, como mínimo, condensadores sólidos, un PCB resistente, un sistema de alimentación que no debería bajar de las 6 fases para equipos de alto rendimiento y sistemas de protección contra picos de tensión. Obviamente todo lo que exceda de lo dicho es bienvenido y contribuirá a garantizar una mayor durabilidad.



Si bien es cierto que la calidad de construcción representa en sí misma un valor añadido también hay otros elementos integrados en la placa base que debemos tener en cuenta, como la calidad del chip de sonido y la tarjeta de red.

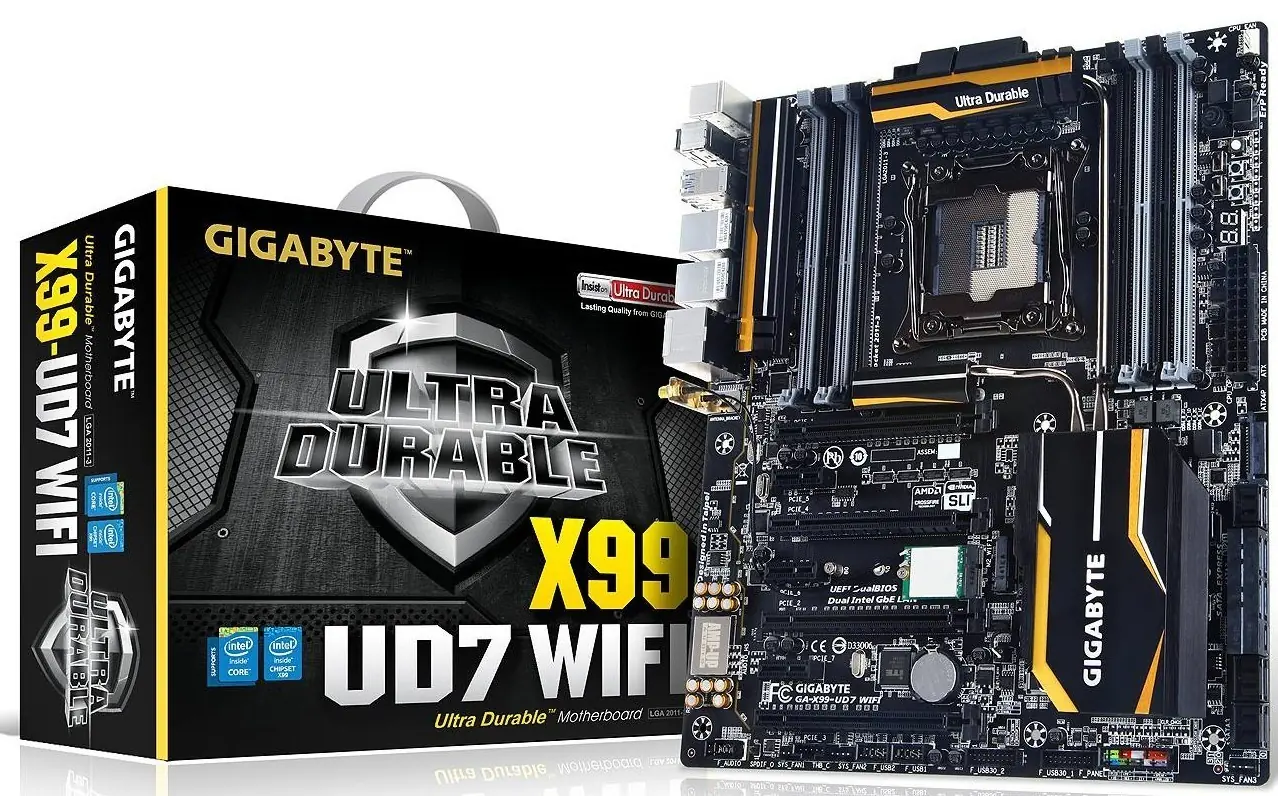

Algunas recomendaciones concretas:
en los que hemos aplicado todos los puntos que se han expuesto en esta guía, de forma que podáis terminar de asimilarla con mayor facilidad.



Si vamos a montar un equipo para jugar basado en un Core i5 4670K (socket LGA1150) y tenemos intención de utilizar ahora o en el futuro dos tarjetas gráficas la GIGABYE Z97X-Gaming 3 es una de las mejores soluciones que podemos encontrar. Su precio es de unos 130 euros.

En el caso de que tengamos en mente hacernos un equipo basado en un FX-8350 (socket AM3+) y queramos también utilizar dos tarjetas gráficas la GA-990FXA-UD3 Rev 4.0 sería una excelente elección, ya que ronda los 140 euros.



Para finalizar te dejo algunos muy buenos Tips Básicos para elegir una MOTHERBOARD o TARJETA MADRE para PC en este vídeo:




¿que debo saber antes de comprar?
