Taringeros ,en Este Post les Mostrare La instalacion de Una Xbox 360 Slim insertada en un Maletin, la cual tambien tiene instalado un LCD de 15,6 y una placa de sonido externa.[/b]
El objetivo de este proyecto, es poder llevarla a lugares donde hay un enchufe de 220v y NO hay un TV, poder llevarla en un maletin de forma ordenada, abrirla y poder jugar sin otra cosa que conectar el enchufe a 220v .Portatil = Portable = Algo Que se puede portar, transportar , llevar, no significa que se pueda jugar mientras estoy en el subte o colectivo, no es una psp, no es para el bolsillo, esta es mi definicion propia de mi autoria, .
El objetivo de mostrarla, es basicamente que puedan ver que no es muy dificil y que si ustedes lo necesitan, lo pueden realizar, y que hay una variedad inmensa de opciones a las cuales se pueden camuflar la xbox y realizar diferentes proyectos.
1 Primer Paso =
Conseguir un maletin deacuerdo a las dimensiones de una xbox slim y sus dos transformadores.
Aproximadamente 45 cm de ancho por 35 cm de alto por 12cm de espesor.
2 Segundo Paso =
Xbox slim 360 , 27 cm x 27 cm
3 Tercer Paso =
LCD de 15,6 , es lo que recomiendo, la pantalla tiene aprox 36cm x 28 cm + transformador de 220v a 9v
4 Paso Accesorios = 1 Zapatilla con fusible, 1 parlante de pc que se conecte a 220v, 1 Transformador de 220v a 9 v, .
----------------------------------- -------------------- -------------------- ---------------------- ------------------------------ -----------------
------------------------------------- ----------------------- ----------------------- ------------------- -------------------- -----------------------

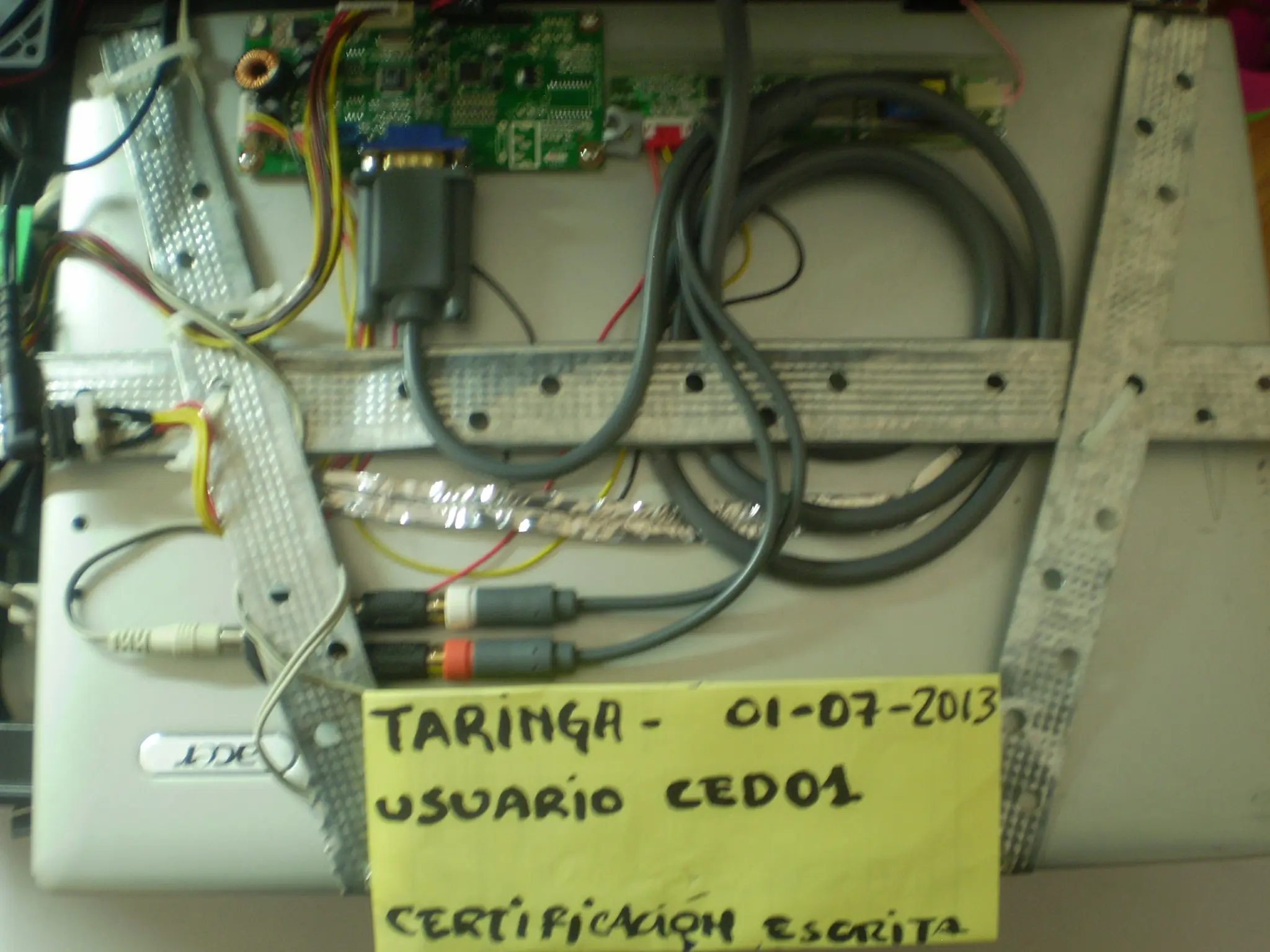

Comenzar instalando el LCD ,esta pantalla se alimenta con un transformador de 9v , se puede realizar de otro proyecto que transforma tu display de notebook en un monitor externo, controlando la pantalla y alimentadola, ademas esta placa posee un conector hembra con entrada de datos, Luego comprar el cable que viene para la xbox que es de "xbox a vga " y conectar, realizar el soporte y esconder detras todo el cableado del lcd y montar.

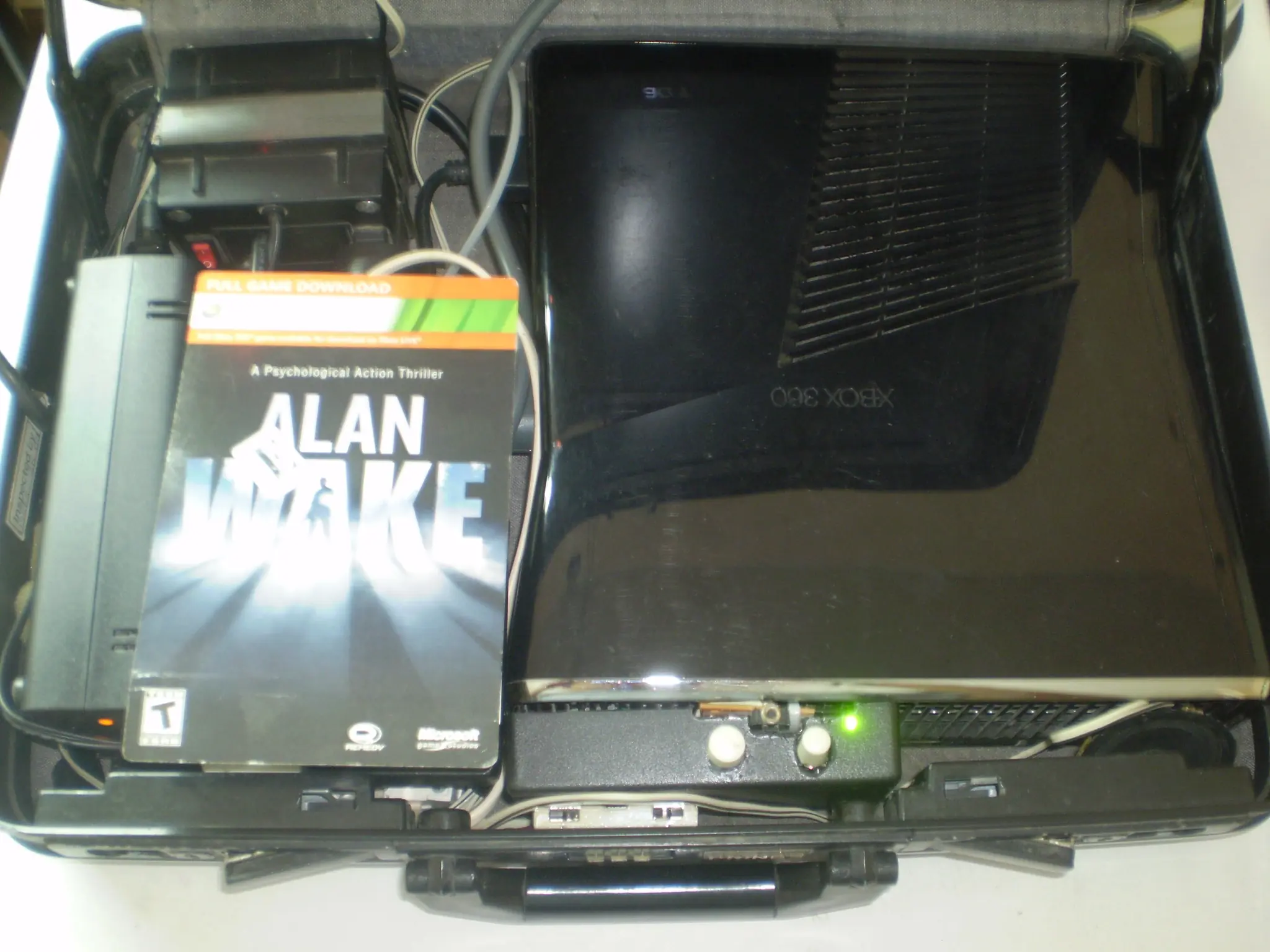

Instalamos la consola

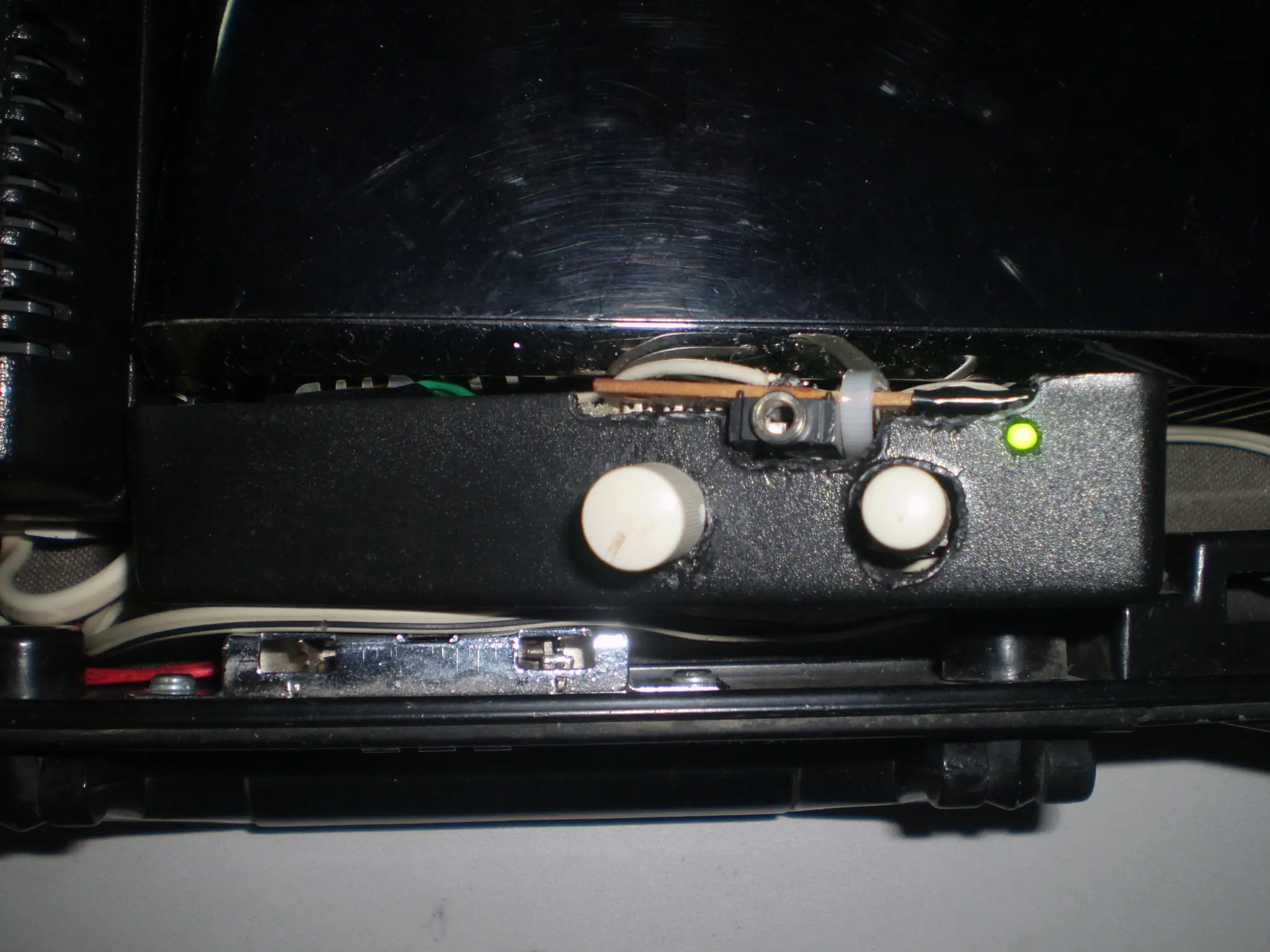

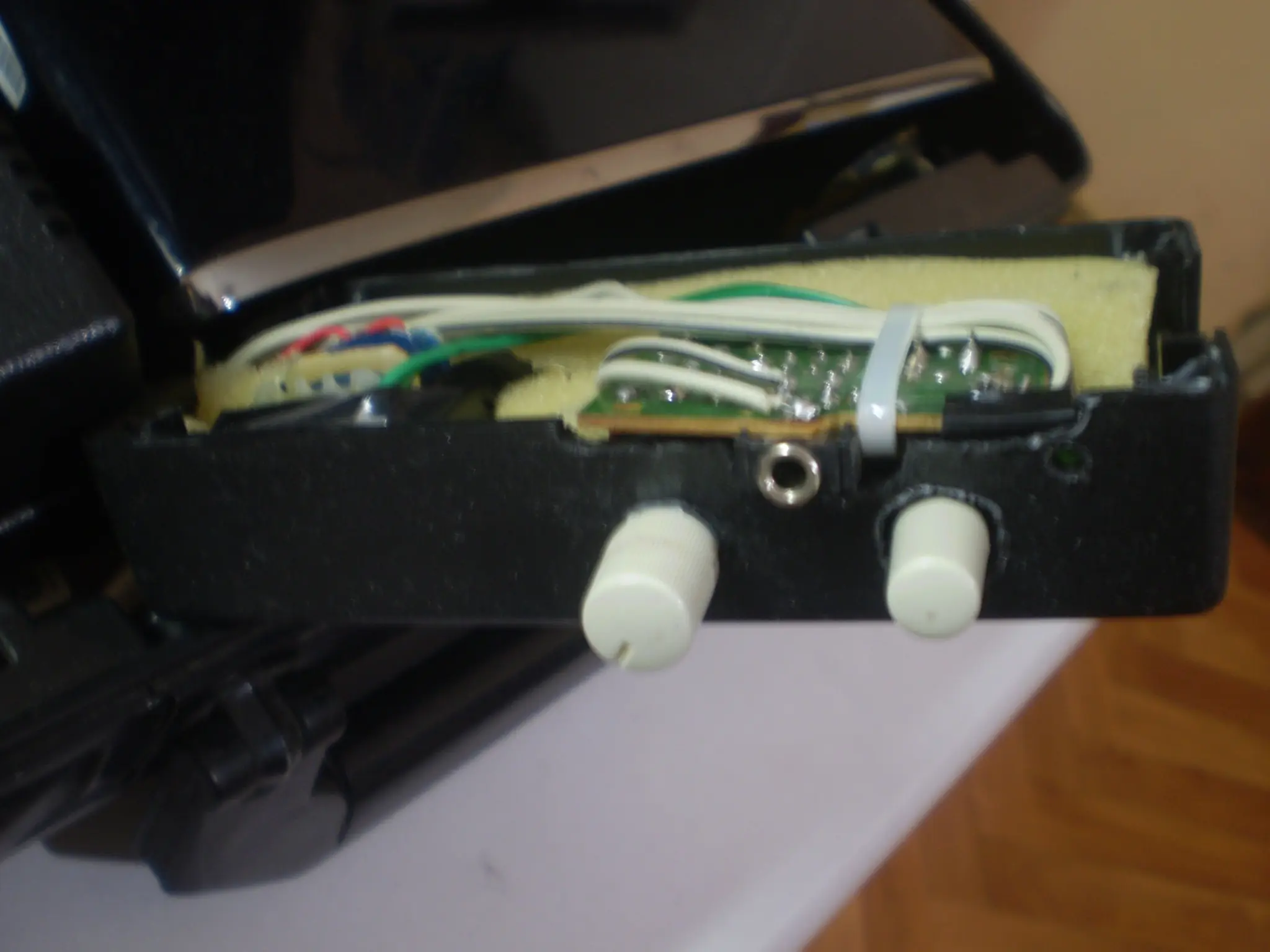

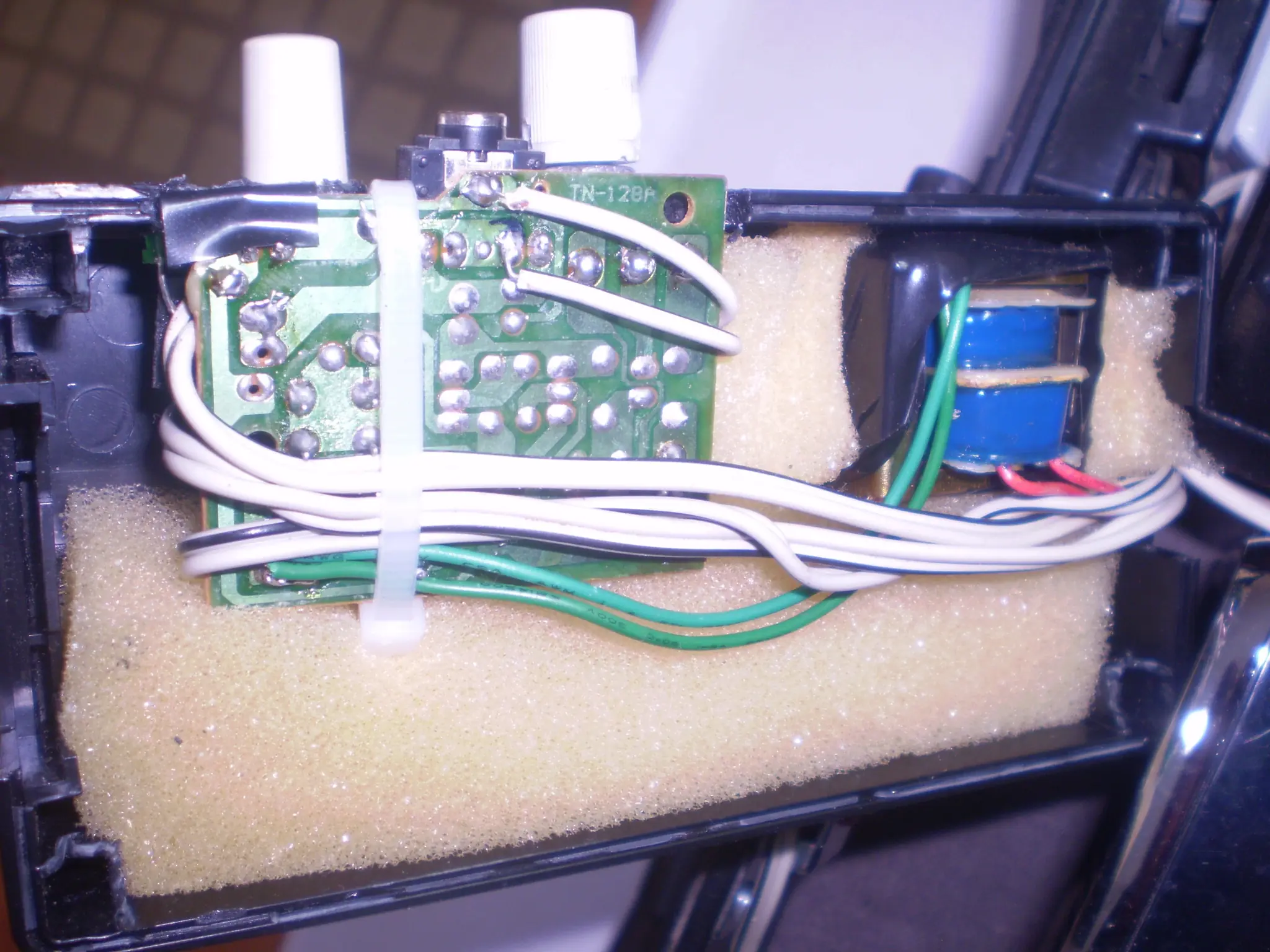

Instalamos la plada de sonido , El tema es sacar la placa de un parlante viejo esta placa contiene un transformador de 220v a 12v y trae la etapa amplificadora, asi que solo nos falta soldar un parlante. De esta manera nos ahorramos lugar y un trafo .
Yo lo monte en una mitad de una carcaza de un transformador de impresora viejo, en la carcaza de ese trafo.

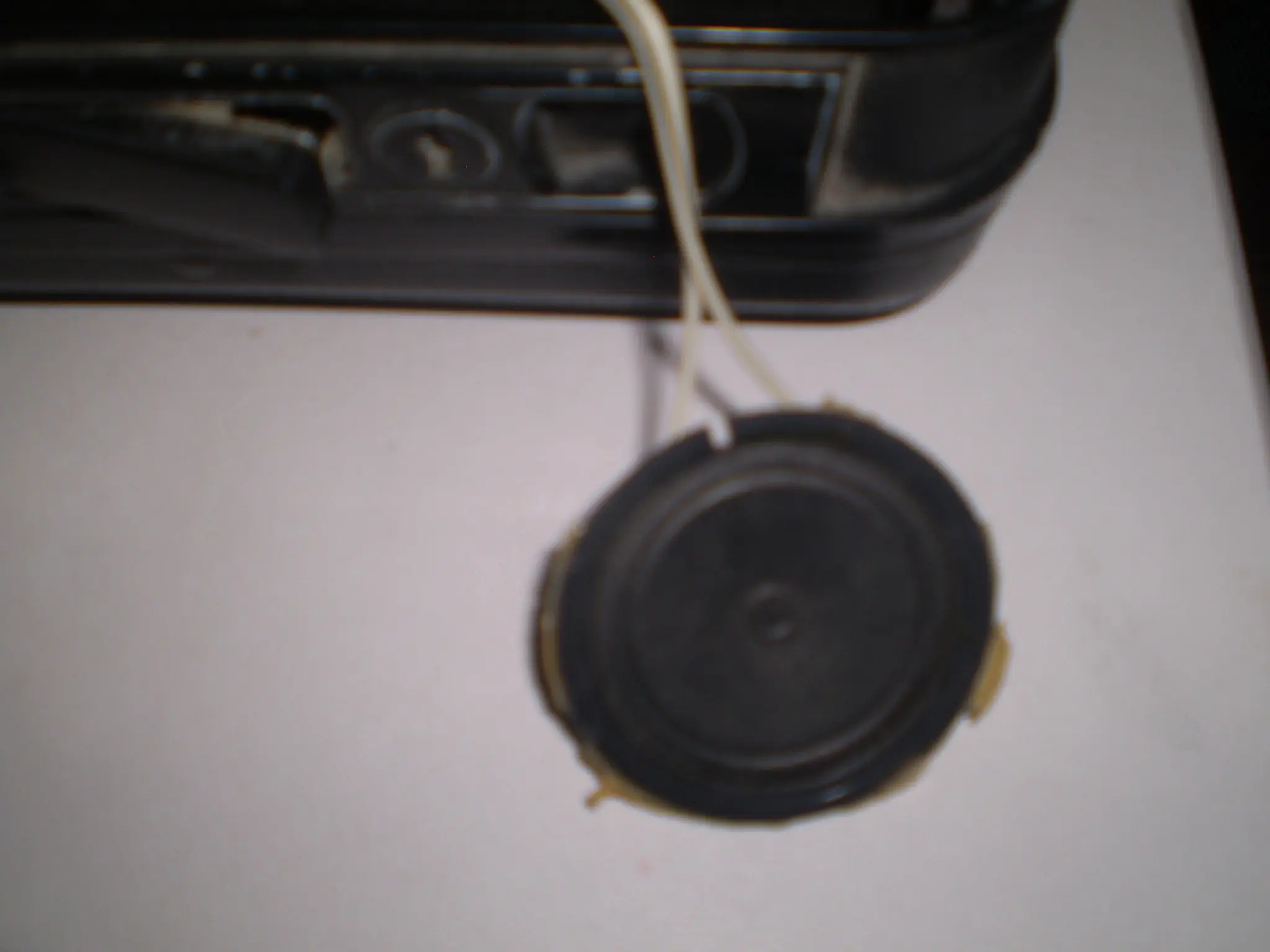

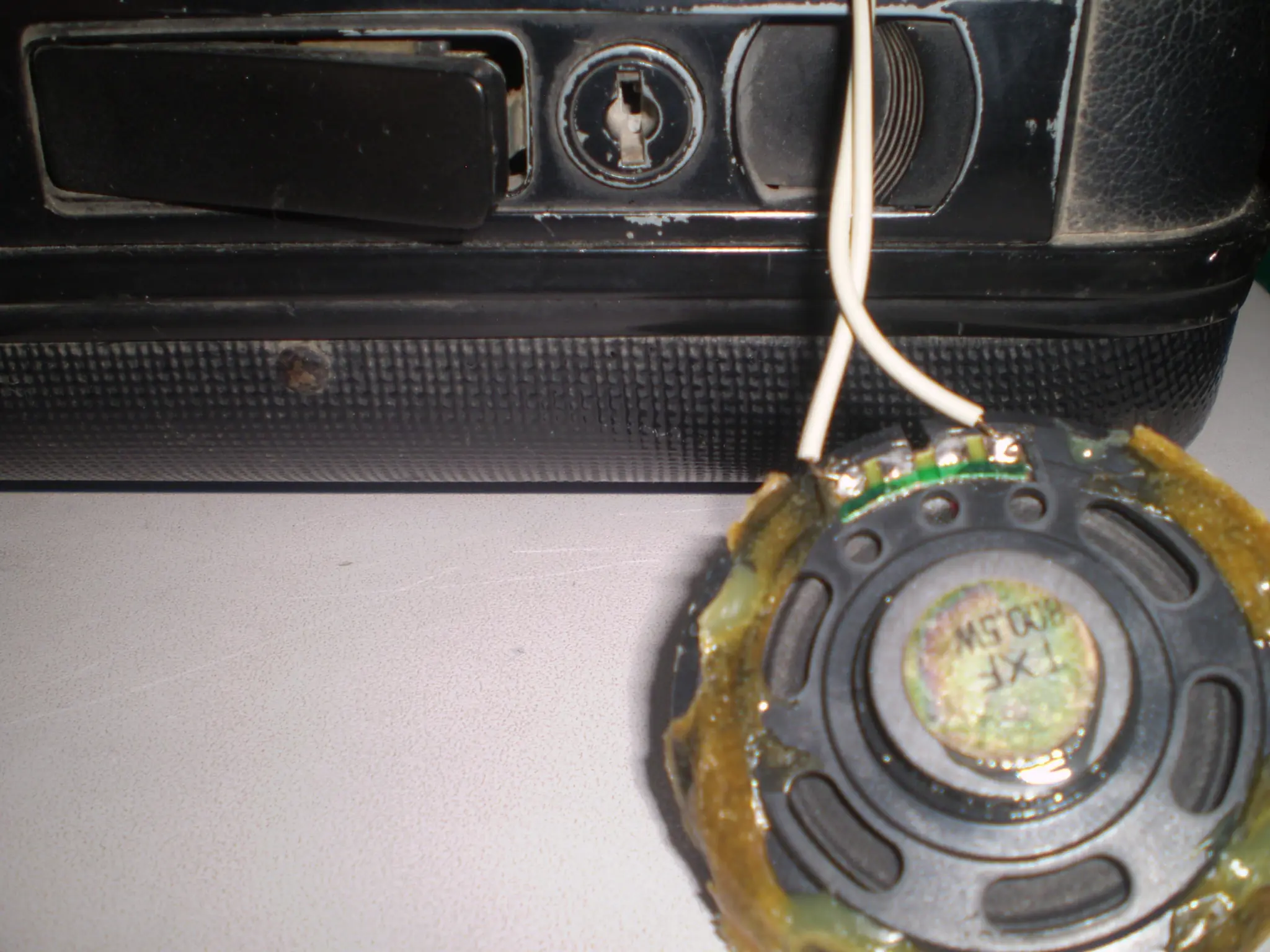

Instalamos el parlante slim,jaja o twiter

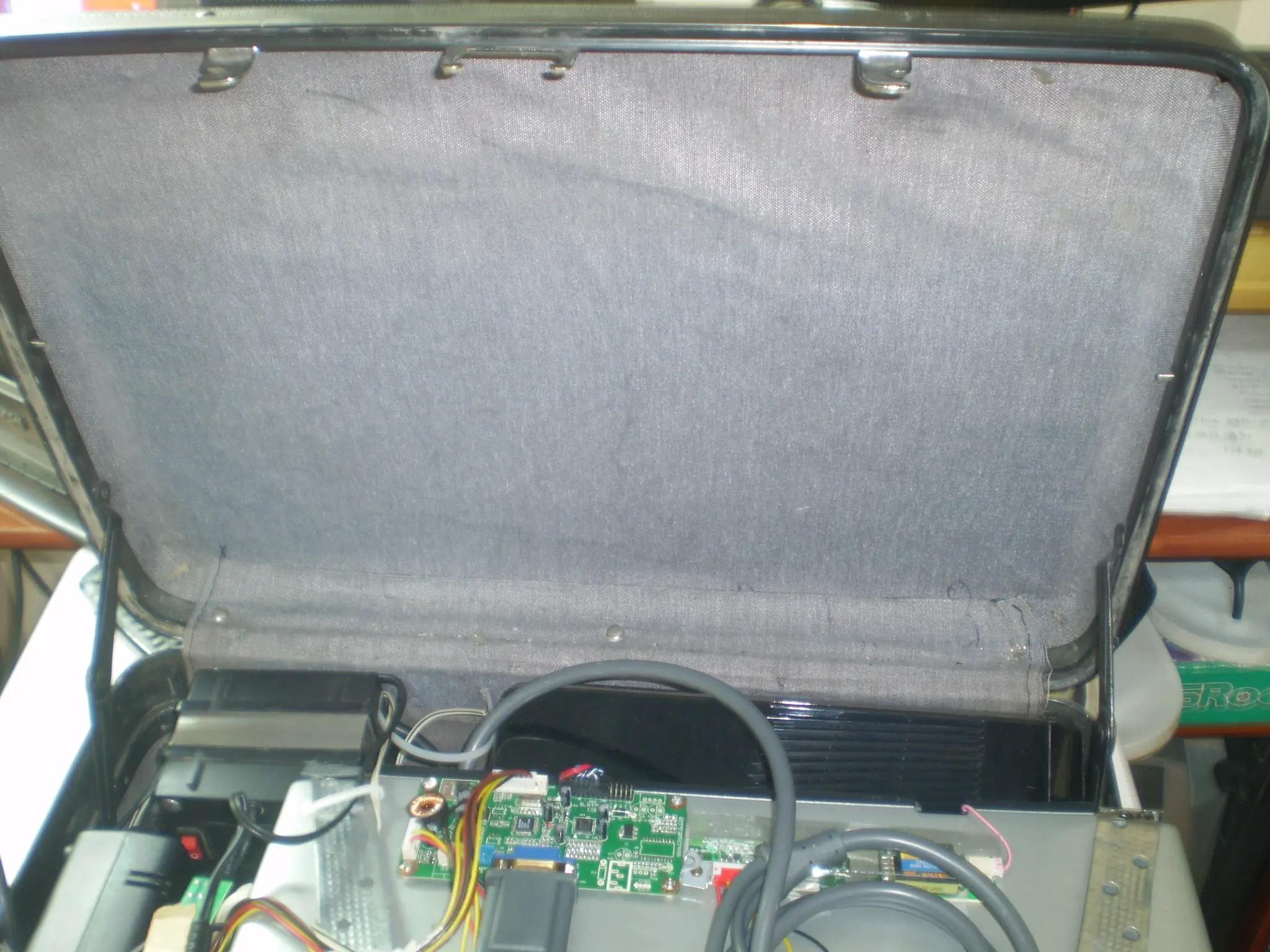

Terminamos instalando todo ,
Y finalizamos todo el armado.
Ya tiene muchos meses de uso y nunca me preocupe por si recalentaba , por que en el diseño de la xbox slim fue rediseñado la refrigeracion y agregado un sensor comun de temperatura con un rele que avisa y hasta puede apagar la consola si funciona bien , Gracias Microsoft.
Dios los Bendiga!
Cualquier consulta escribanme a [email protected]
