Ya tenemos el primer fracaso espacial de 2013. Hoy viernes 1 de febrero de 2013 a las 06:56 UTC, la empresa Sea Launch lanzó un cohete Zenit-3SL (Zenit-2S nº SL 36) desde la plataforma Odyssey, situada en el océano Pacífico sobre el ecuador en la longitud 154º oeste. La carga era el satélite de comunicaciones Intelsat 27. Lamentablemente, 50 segundos después del lanzamiento un fallo en la primera etapa ocasionó que el vehículo perdiese el control de su trayectoria y de acuerdo con los protocolos de seguridad se apagó el motor principal RD-171. El cohete y su carga útil impactaron poco después en el océano.
Este accidente supone un golpe devastador para la empresa Sea Launch, justo ahora que parecía haberse recuperado de la bancarrota sufrida hace unos años gracias a la gestión de la empresa rusa RKK Energía. Con cuatro fallos en 42 lanzamientos, la tasa de fracasos del Zenit-3 pasa a ser del 9,5%, una cifra ciertamente muy poco competitiva para un lanzador moderno. El último lanzamiento fallido de Sea Launch tuvo lugar el 30 de enero de 2007, aunque en esa ocasión también resultó gravemente dañada la rampa de lanzamiento. Este incidente podría suponer el fin de Sea Launch como una empresa de lanzamientos comerciales.
Intelsat 27

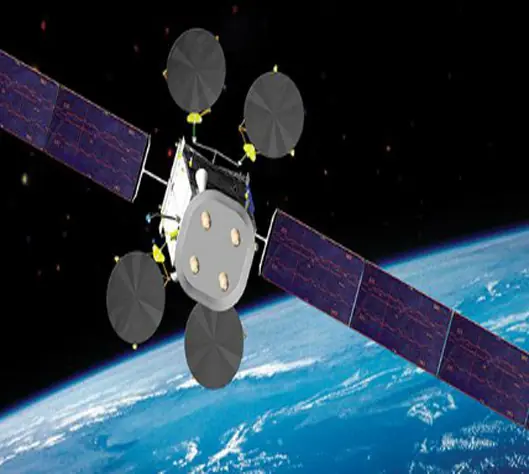

El Intelsat 27 (IS-27) era un satélite geoestacionario de comunicaciones de 6215 kg construido por Boeing Space Systems para el consorcio internacional Intelsat usando la plataforma Boeing 702MP. Su vida útil se estimaba en 15 años y estaba dotado de 20 transpondedores en banda C, 20 en banda Ku y otros 20 en UHF. Debía reemplazar al Intelsat 805 sobre el Océano Atlántico.
Zenit-3SL
El cohete Zenit-3SL (Zenit-3 Sea Launch) es un lanzador de dos fases más una etapa superior Blok DM-SL capaz de poner 2,9 toneladas en órbita geoestacionaria (GEO) o 6,16 toneladas en órbita de transferencia geoestacionaria (GTO). El Zenit 2 -versión sin tercera etapa- es capaz de situar 13,74 toneladas en órbita baja (LEO). El Zenit-3SL está basado en el lanzador soviético Zenit-3 (11K77) de los años 80 y quema queroseno y oxígeno líquido en todas sus etapas. Hoy en día, este lanzador se construye conjuntamente entre Rusia y Ucrania y es operado por la empresa Sea Launch, cuyo accionista principal es la compañía rusa RKK Energía. En la actualidad, el cohete Zenit puede despegar desde el océano Pacífico (Zenit-3SL) o desde el cosmódromo de Baikonur (Zenit-3SLB y Zenit-3F). La empresa Sea Launch es la encargada de los lanzamientos del Zenit-3SL, mientras que su filial Land Launch supervisa los del Zenit-3SLB. El Zenit-3F es una versión del Zenit con una etapa superior Fregat que se usa para lanzamientos de la agencia espacial rusa Roscosmos.

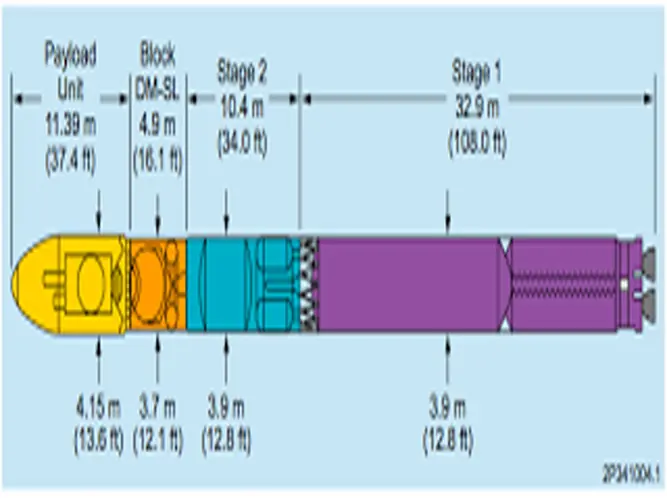

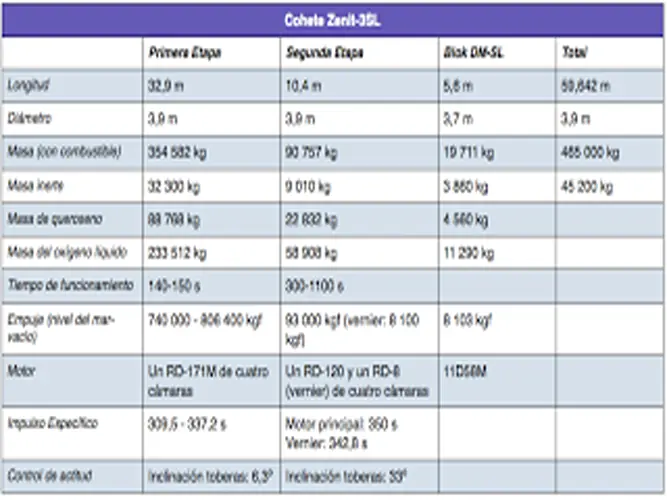

Zenit-3SL (Sea Launch).
Las primeras dos etapas del Zenit-3SL están construidas por PA Yuzhmash en Dnepropetrovsk, Ucrania, según el diseño de KB Yuzhnoe a partir de una aleación de aluminio (AMg-6 NPP) estándar en la industria aeroespacial soviética. La tercera etapa Blok DM-SL es una versión del Blok DM-2 usada originalmente en el cohete Protón y desarrollada inicialmente para el programa lunar 7K-L1. La Blok DM-2 está fabricada en Moscú por la empresa rusa RKK Energía. Los motores se fabrican mayoritariamente en Rusia por la empresa NPO Energomash, actualmente controlada por RKK Energía.
La primera etapa (11S771, Zenit-2SB80-1) tiene unas dimensiones de 32,9 x 3,9 metros, una masa de 353 toneladas al lanzamiento (33,9 toneladas en seco) y emplea un motor RD-171M de cuatro cámaras de combustión. Fabricado por la empresa rusa NPO Energomash, es el motor de combustible líquido más potente jamás construido. Tiene un empuje de 7259-7908 kN y un impulso específico de 309,5-337,2 segundos. Puede reducir su empuje hasta un 74% del nominal y permite el control del vehículo en sus tres ejes gracias al movimiento de sus toberas, sin necesidad de motores vernier.

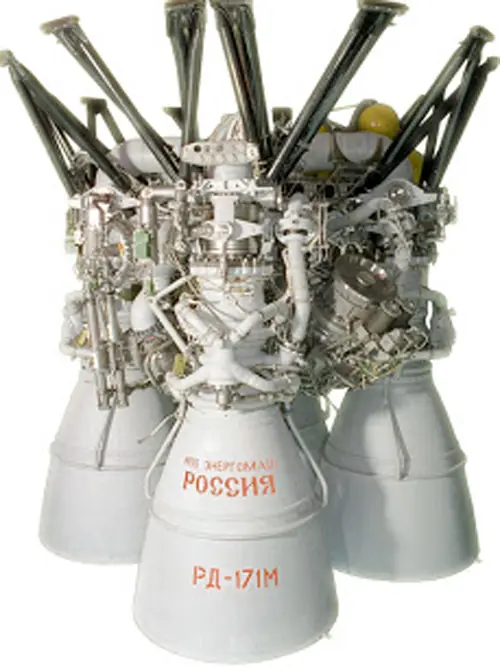

Motor RD-171 (NPO Energomash).
La segunda etapa (11S772, Zenit-2SB80-2) tiene unas dimensiones de 10,4 x 3,9 metros, una masa de 89,5 toneladas (9,3 toneladas en seco) y hace uso del RD-120 (11D123) (no confundir con el RD-0120 empleado en el cohete gigante Energía de los 80). Con sus 350 segundos de impulso específico y 834 kN, es uno de los motores de queroseno/LOX para etapas superiores más eficientes y potentes que existen. Fue desarrollado específicamente para el Zenit por NPO Energomash y puede reducir su empuje hasta el 78% del nominal. La segunda etapa usa un motor vernier RD-8 (11D513) de cuatro cámaras con un empuje de 78 kN fabricado por la empresa ucraniana KB Yuzhnoe. El tanque de queroseno de esta fase tiene una curiosa forma toroidal y rodea al motor para ahorrar espacio.

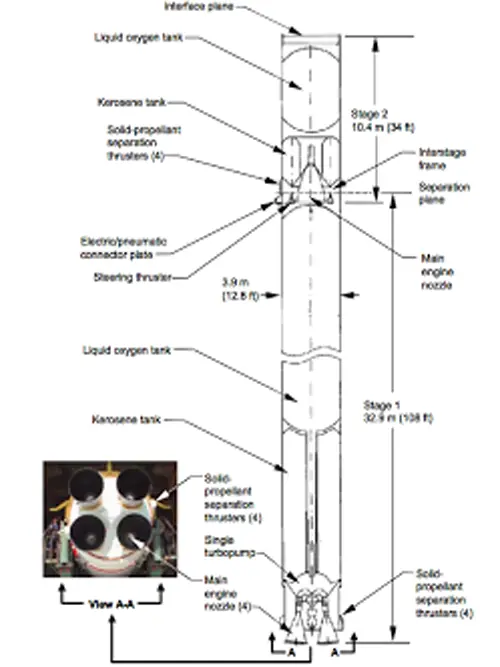

Primera y segunda etapas del Zenit-3SLB (Sea Launch)

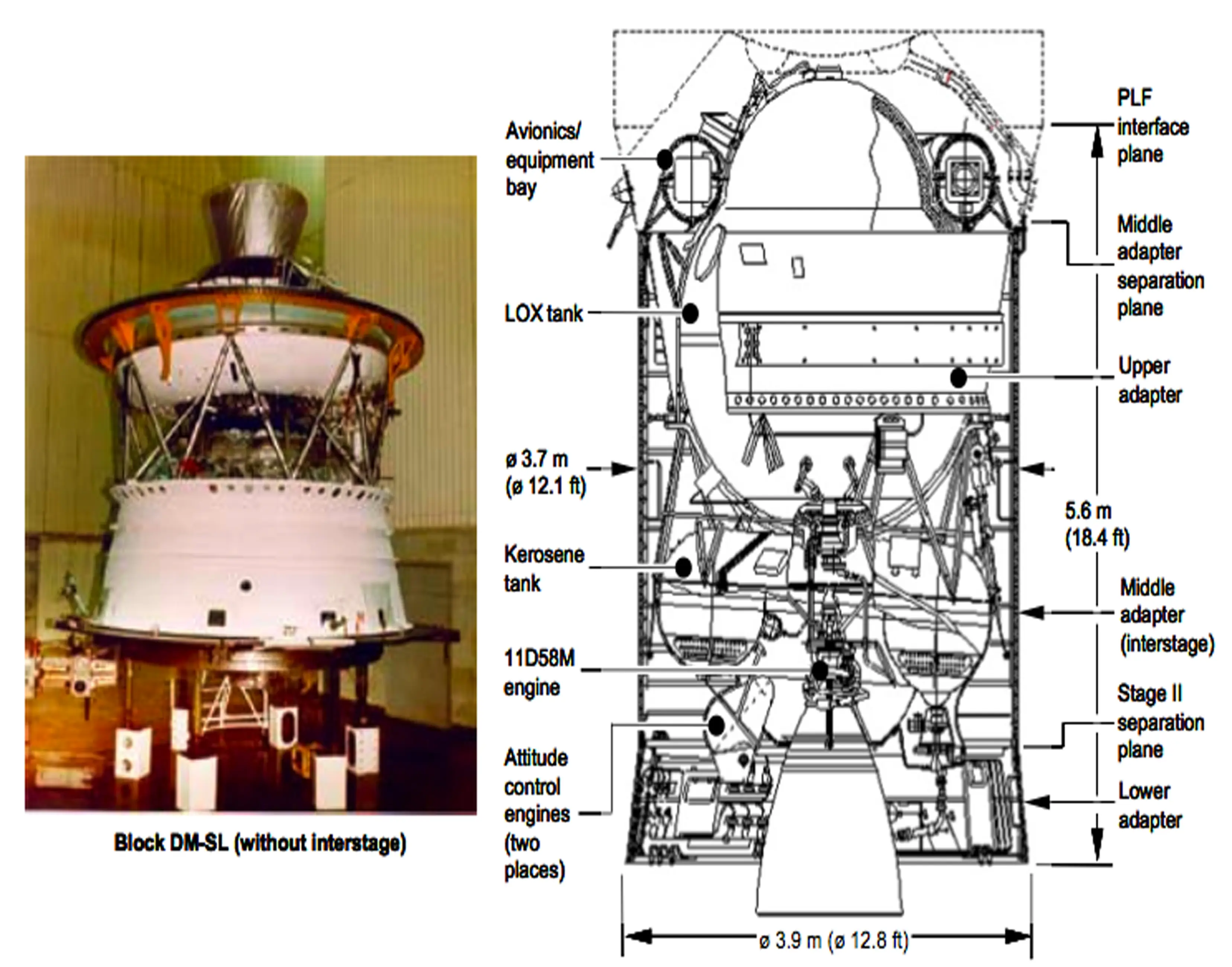

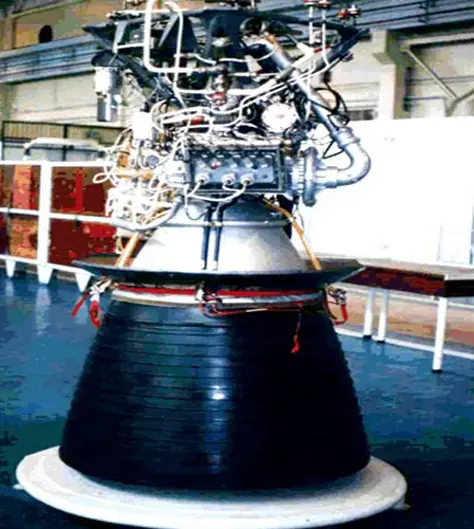

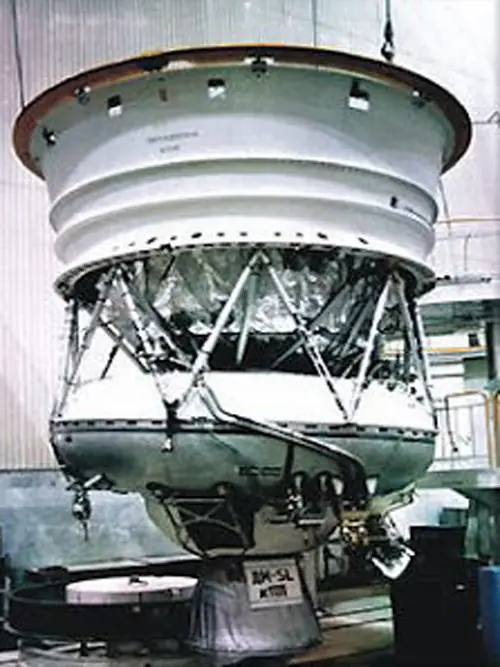

La tercera etapa Blok DM-SL también emplea queroseno y oxígeno líquido y puede encenderse hasta en tres ocasiones, permitiendo diversas trayectorias para la inserción en órbita geoestacionaria. Usa un motor 11D58M (RD-58M) con una tobera de carbono-carbono que puede girar en dos ejes para ofrecer control de guiñada y cabeceo. El control de giro se efectúa, como en otros muchos motores, gracias a los gases de escape de la turbina. Además, el Blok DM-SL tiene dos pequeños motores hipergólicos para mantener el giro y garantizar que los propergoles estén el fondo de su tanque antes de cada encendido (ullage engines). Se trata de una versión de la famosa etapa Blok-D, diseñada en los años 60 para llevar cosmonautas alrededor de la Luna en la nave 7K-L1 (Zond) usando un cohete Protón.

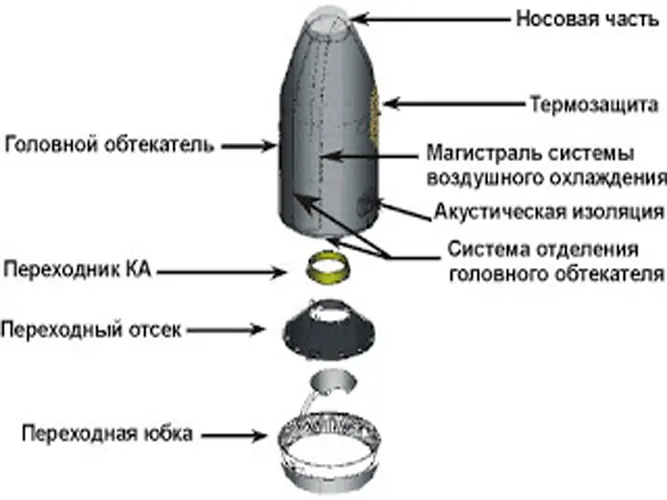

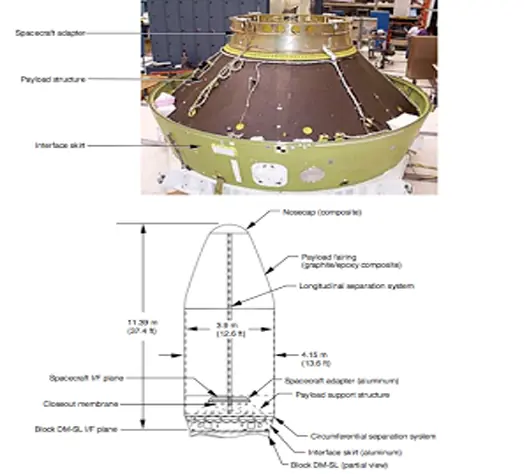

Interfaz entre la carga útil y el cohete (RKK Energia/Sea Launch).
Lanzamiento
La empresa Sea Launch tiene su base de operaciones en Home Port (Long Beach, California). De allí parten las dos naves que forman la infraestructura naval de la empresa: el buque Sea Launch Commander y la plataforma Odyssey.

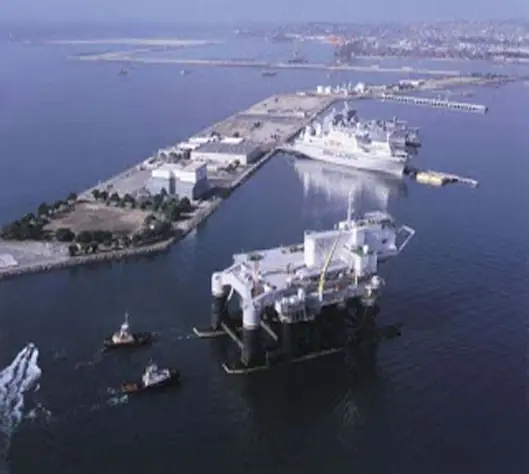

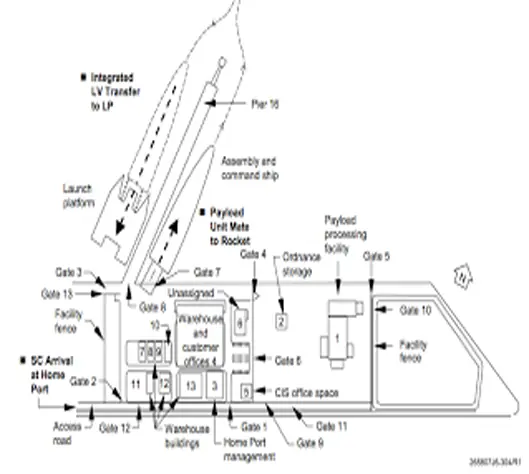

Instalaciones del Home Port en Long Beach (Sea Launch/Chris Miller).

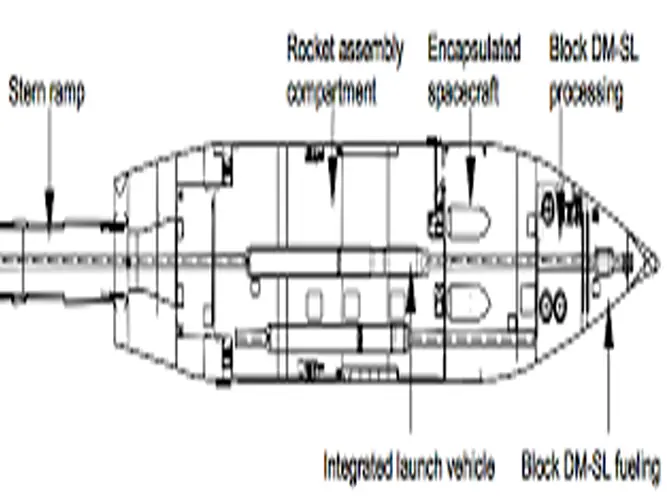

El Sea Launch Commander también es denominado Assembly and Command Ship (ACS) y como su nombre indica sirve para realizar las tareas de procesado de los cohetes, además de ser el centro de control durante el lanzamiento. Este barco fue construido por el astillero Govan, en Escocia. En otoño de 1997 fue equipado en Rusia con sistemas para el control de los cohetes Zenit y llegó a Home Port el 13 de julio de 1998. Tiene 203 metros de eslora y 32,2 metros de manga, una velocidad máxima de 19,6 nudos y un desplazamiento de 30800 toneladas

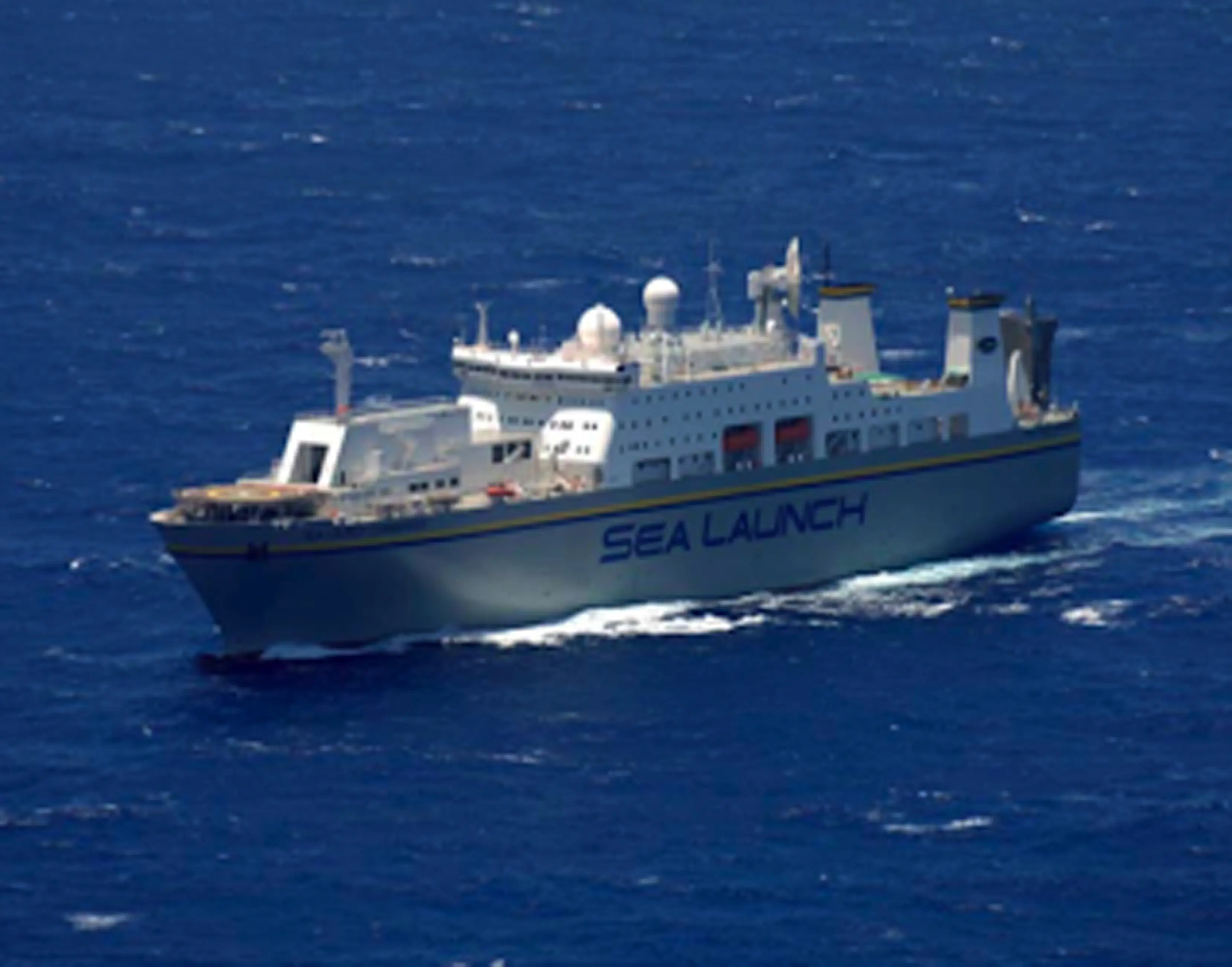

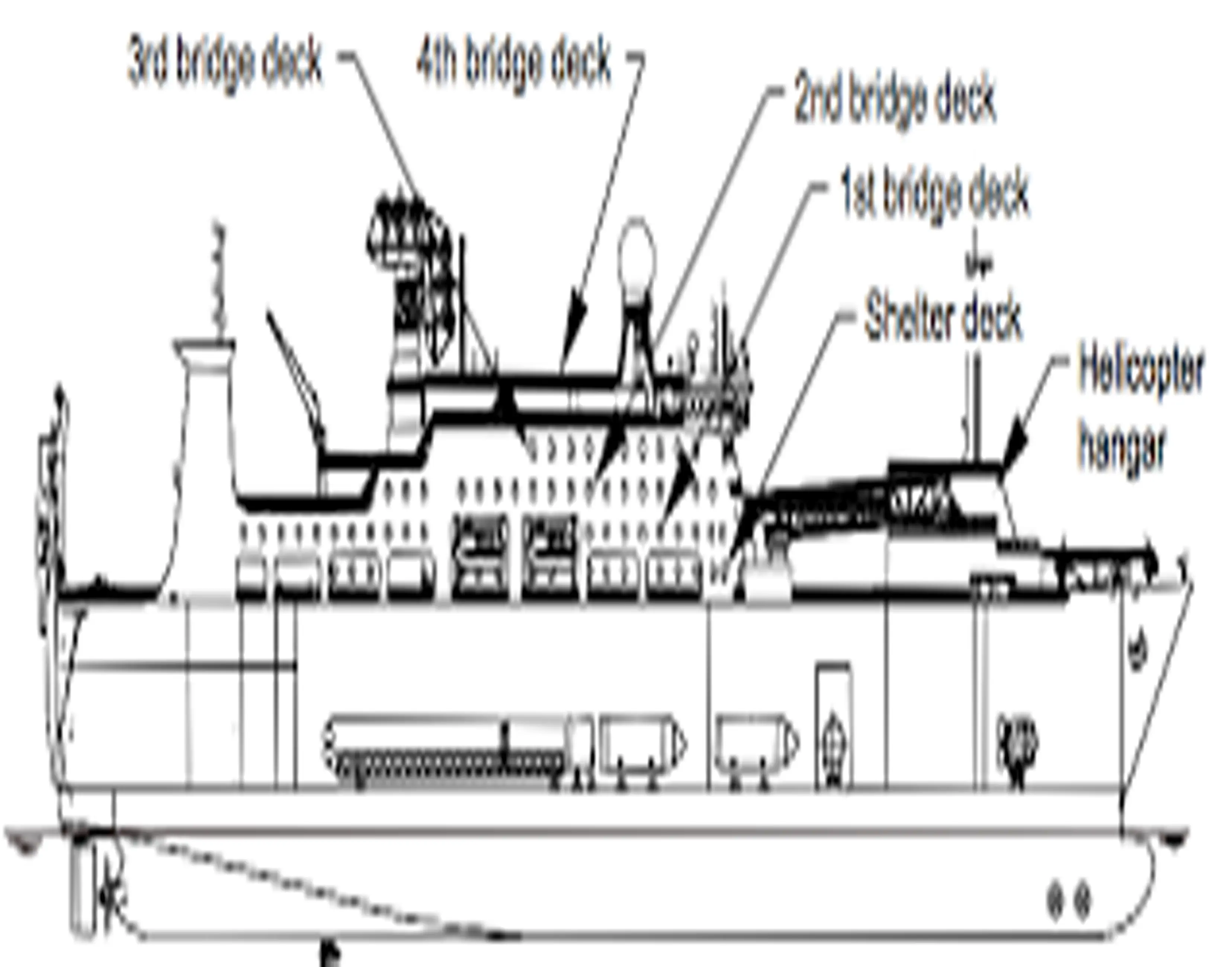

El Sea Launch Commander (Sea Launch).
La plataforma de lanzamiento Odyssey o LP (Launch Platform) es una antigua plataforma petrolifera reconvertida a rampa de lanzamiento en los astilleros Rosenberg, en Stavanger (Noruega). Sus dimensiones son de 133 m x 66,8 m, tiene una velocidad de 12 nudos y su masa en vacío es de 27400 toneladas, aunque una vez semisumergida alcanza las 46000 toneladas. Odyssey tiene un hangar para el procesado final de los cohetes, su colocación en posición vertical y carga de combustible. La plataforma incorpora los mismos sistemas de despegue automático que emplea el Zenit en Baikonur. En Home Port se encuentra además la Payload Processing Facility (PPF) para la preparación de la carga útil antes de la misión antes de transportarla al Sea Commander. El Zenit se monta a bordo del ACS en Home Port. Tras recibir la carga útil con la cofia, el cohete se traslada del Sea Launch Commander a la plataforma Odyssey mientras ambas naves están aún en el puerto. Una vez en la plataforma, el Zenit se traslada al hangar de la Odyssey. Tras navegar hasta la zona de lanzamiento (la Odyssey parte antes), el cohete se coloca en posición vertical. La travesía dura unos 10-12 días (navegando a 10,1 nudos):

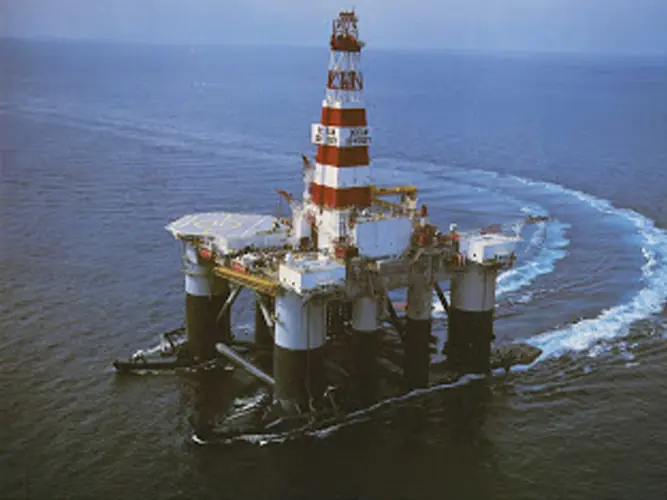

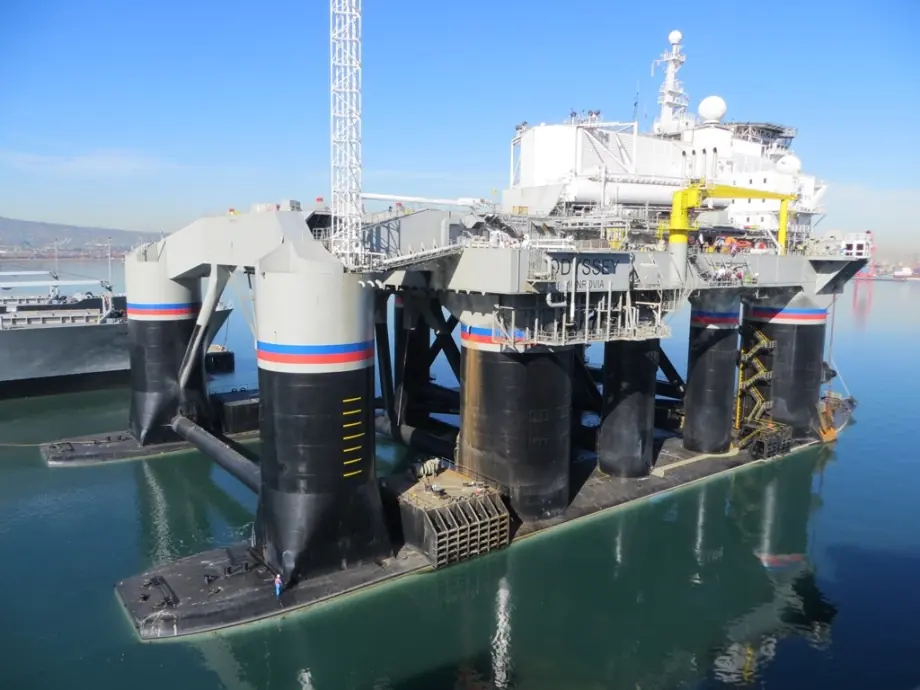

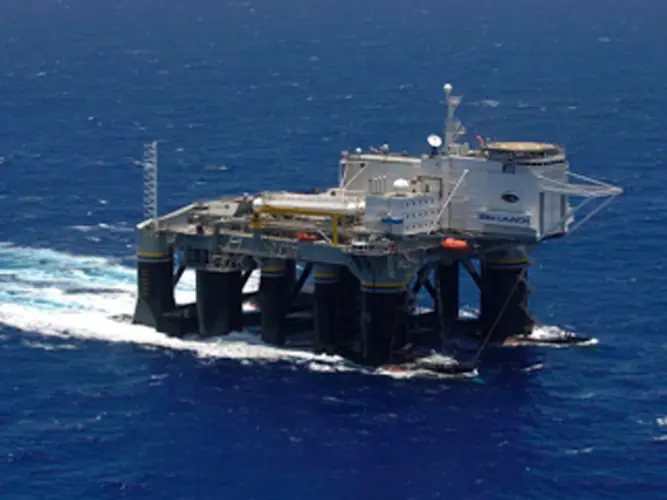

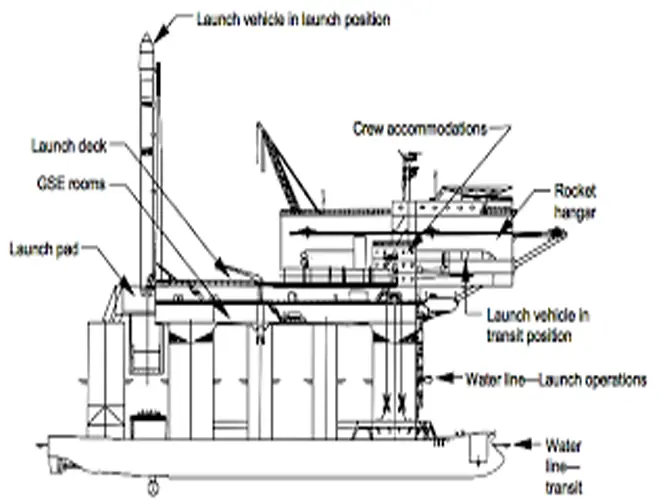

La plataforma Odyssey (Sea Launch).

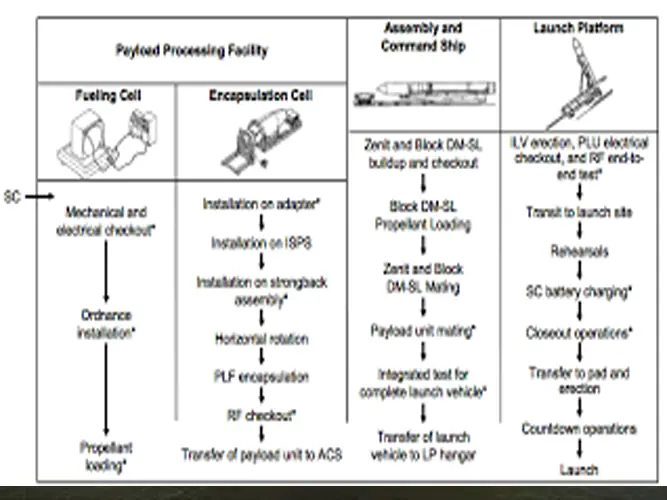

Fases en la preparación para el lanzamiento (Sea Launch).
Zona de lanzamiento del Zenit, cerca de la isla Navidad. Esta longitud (150º O) se eligió por las buenas condiciones climatológicas (Sea Launch).

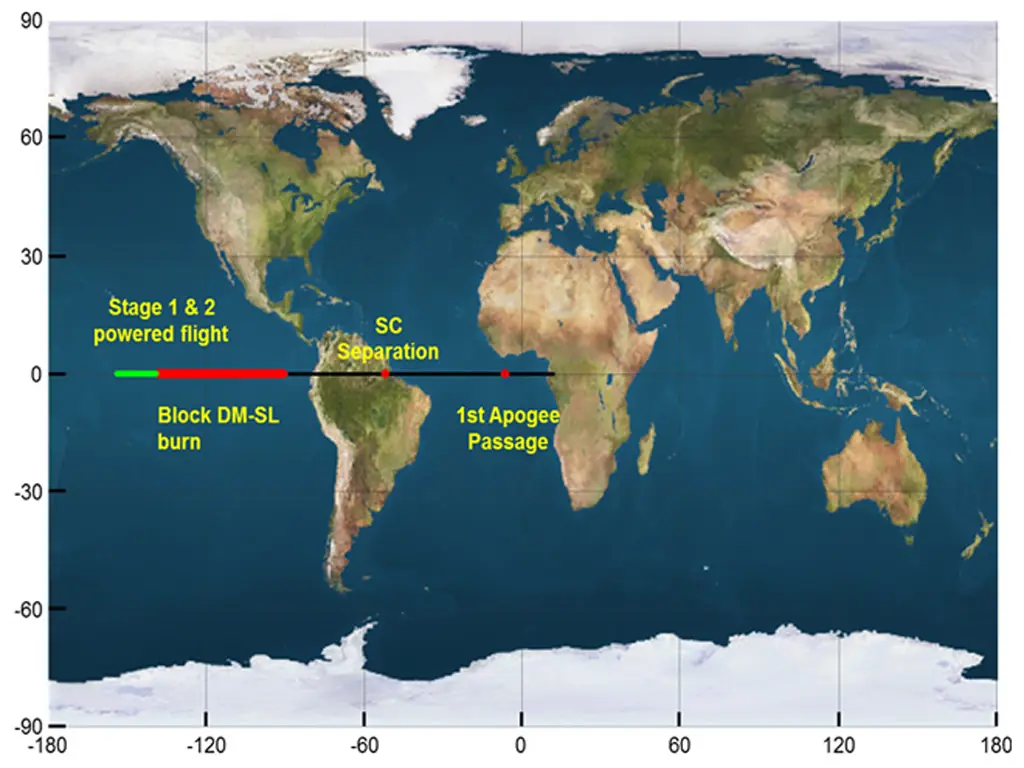

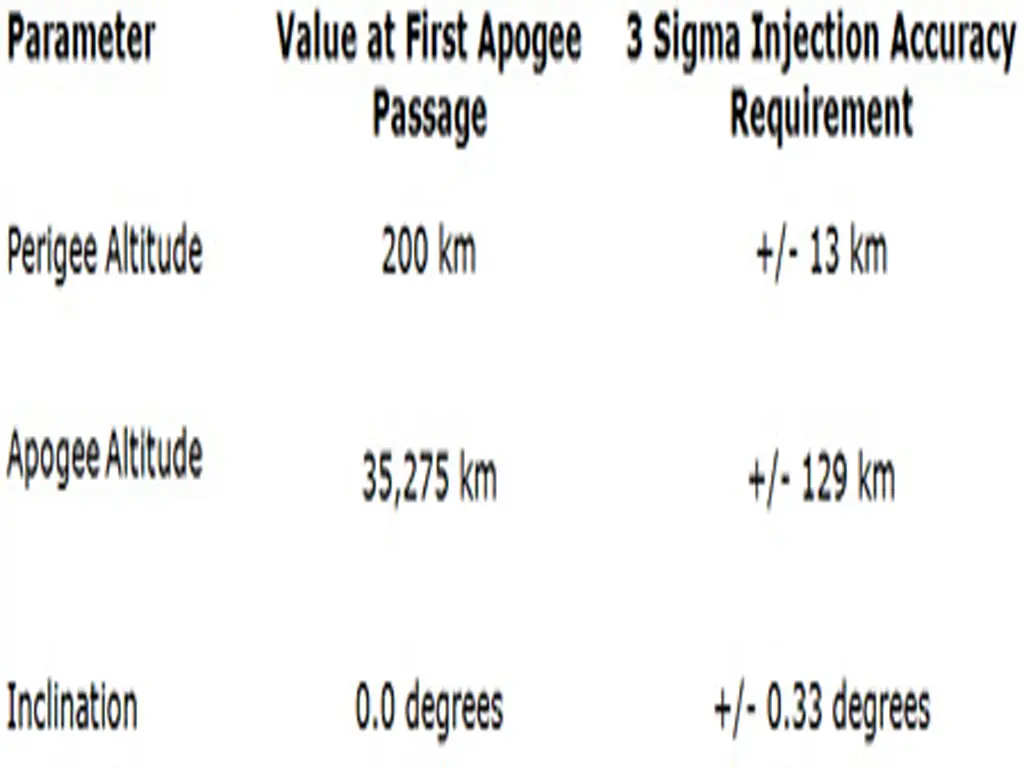

Trayectoria y secuencia de lanzamiento del Intelsat 27 (Sea Launch).
Secuencia de lanzamiento del Zenit-SL con el Intelsat 27:
T+ 0 s: orden de lanzamiento.
T+ 5 s: despegue.
T+ 2 min 30 s: separación de la primera etapa.
T+ 3 min 52 s: separación de la cofia.
T+ 8 min 31 s: separación de la segunda etapa.
T+ 8 min 41 s: primer encendido de la etapa Blok DM-SL.
T+ 20 min 20 s: primer apagado del Blok DM-SL.
T+ 30 min 10 s: separación del satélite.

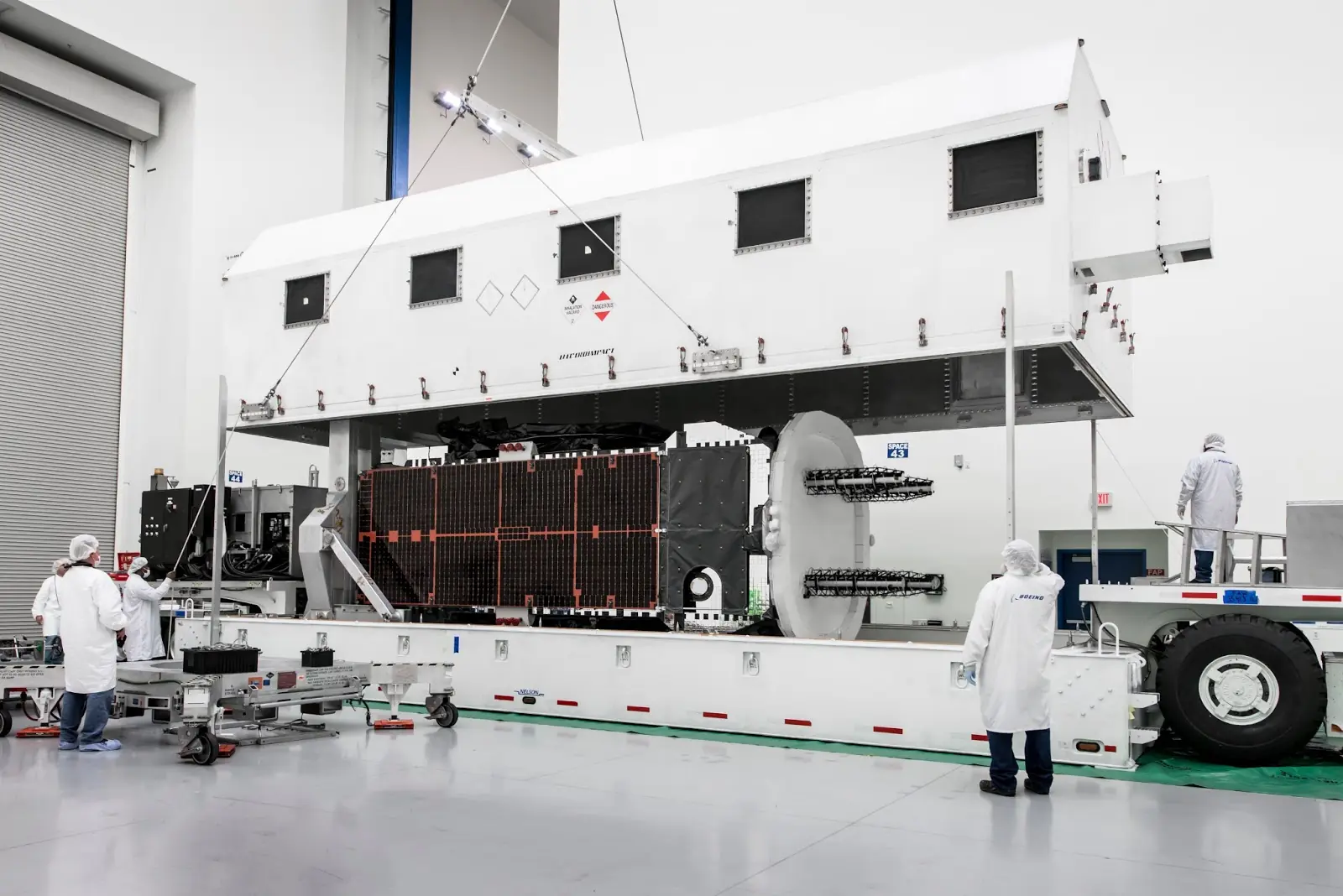

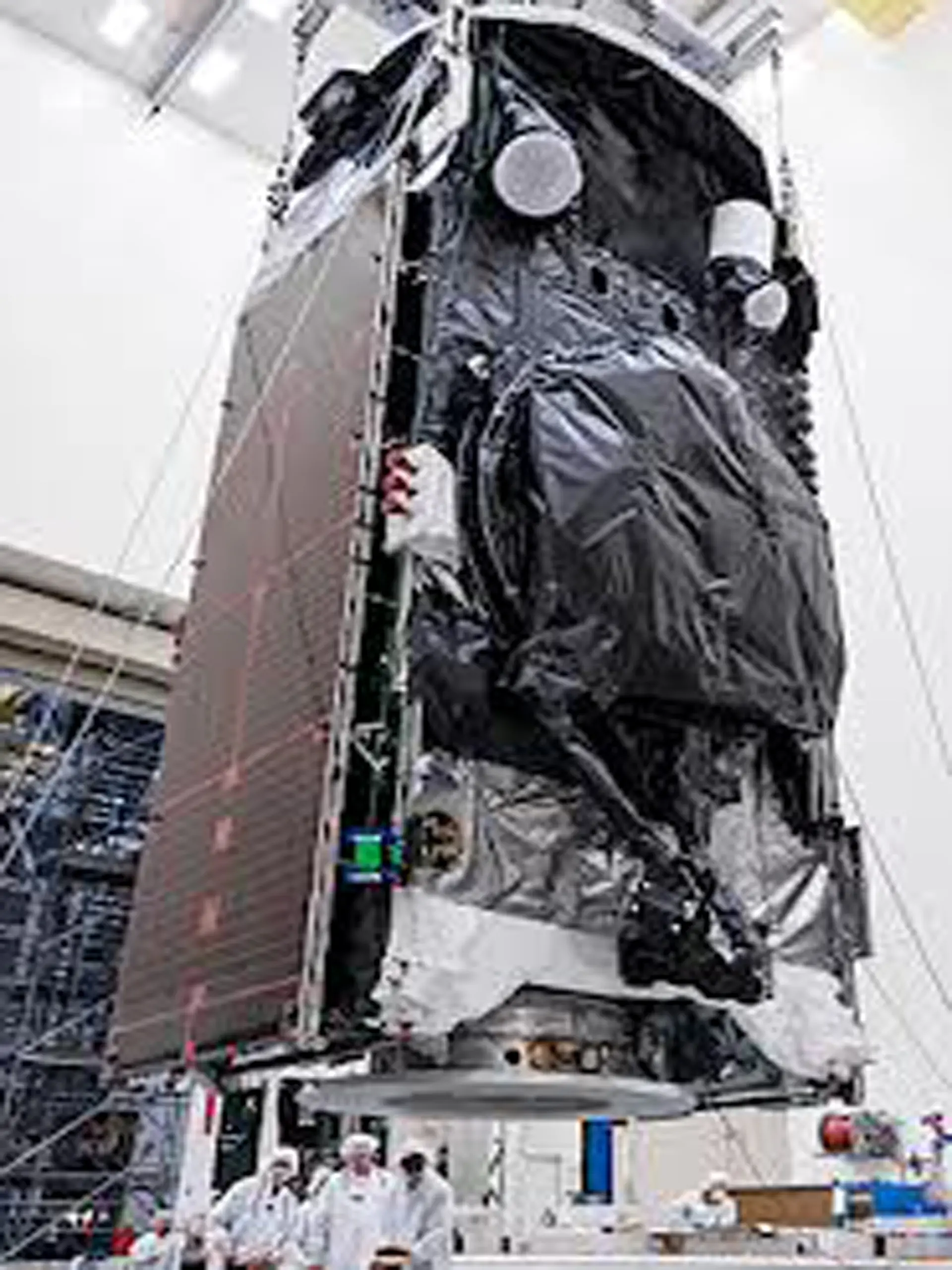

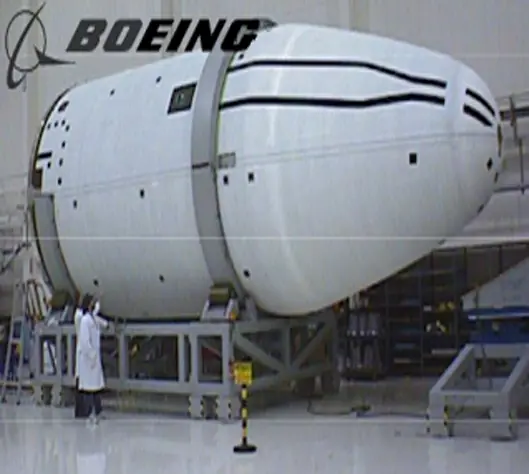

Preparación del satélite (Sea Launch).

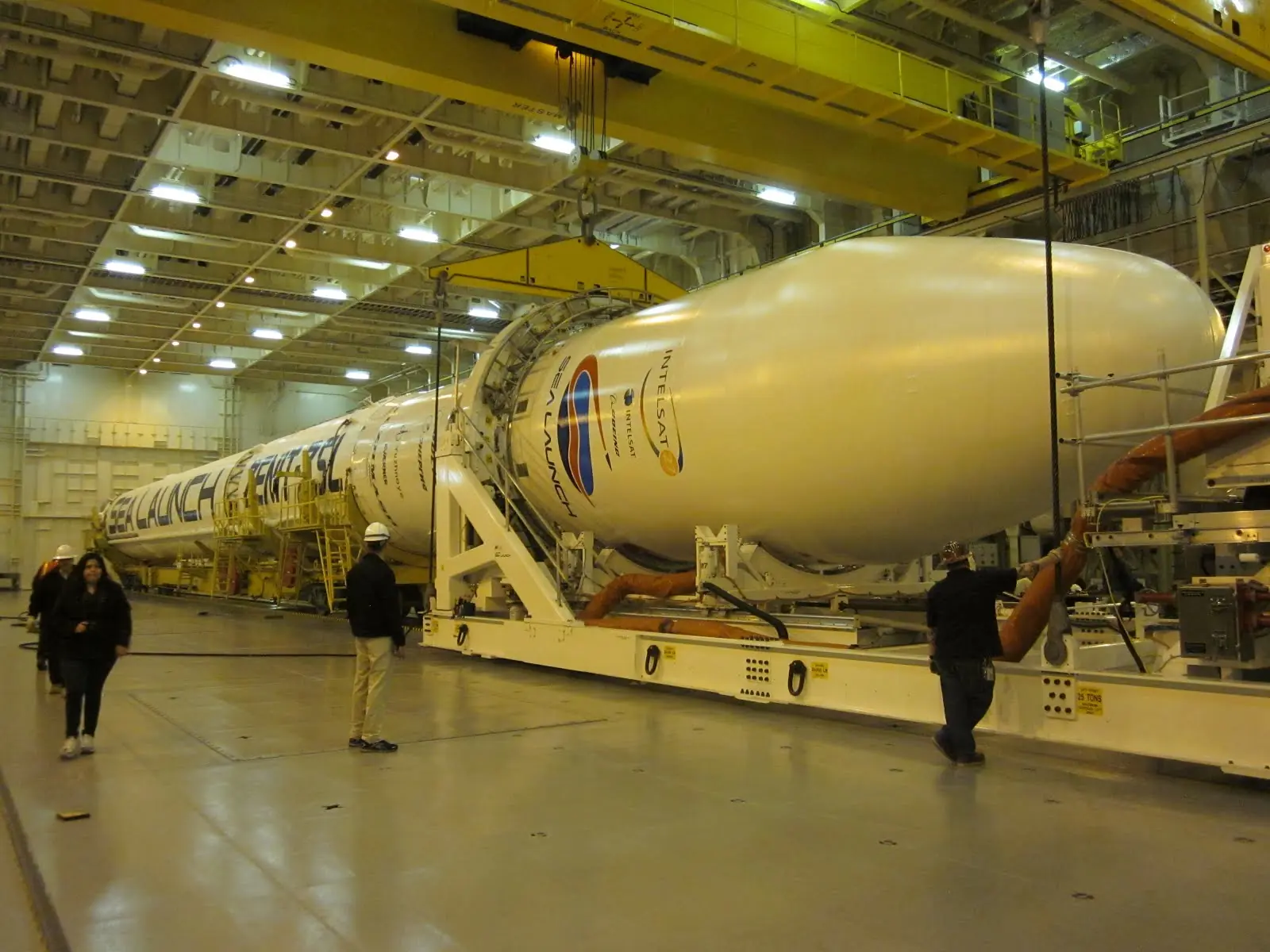

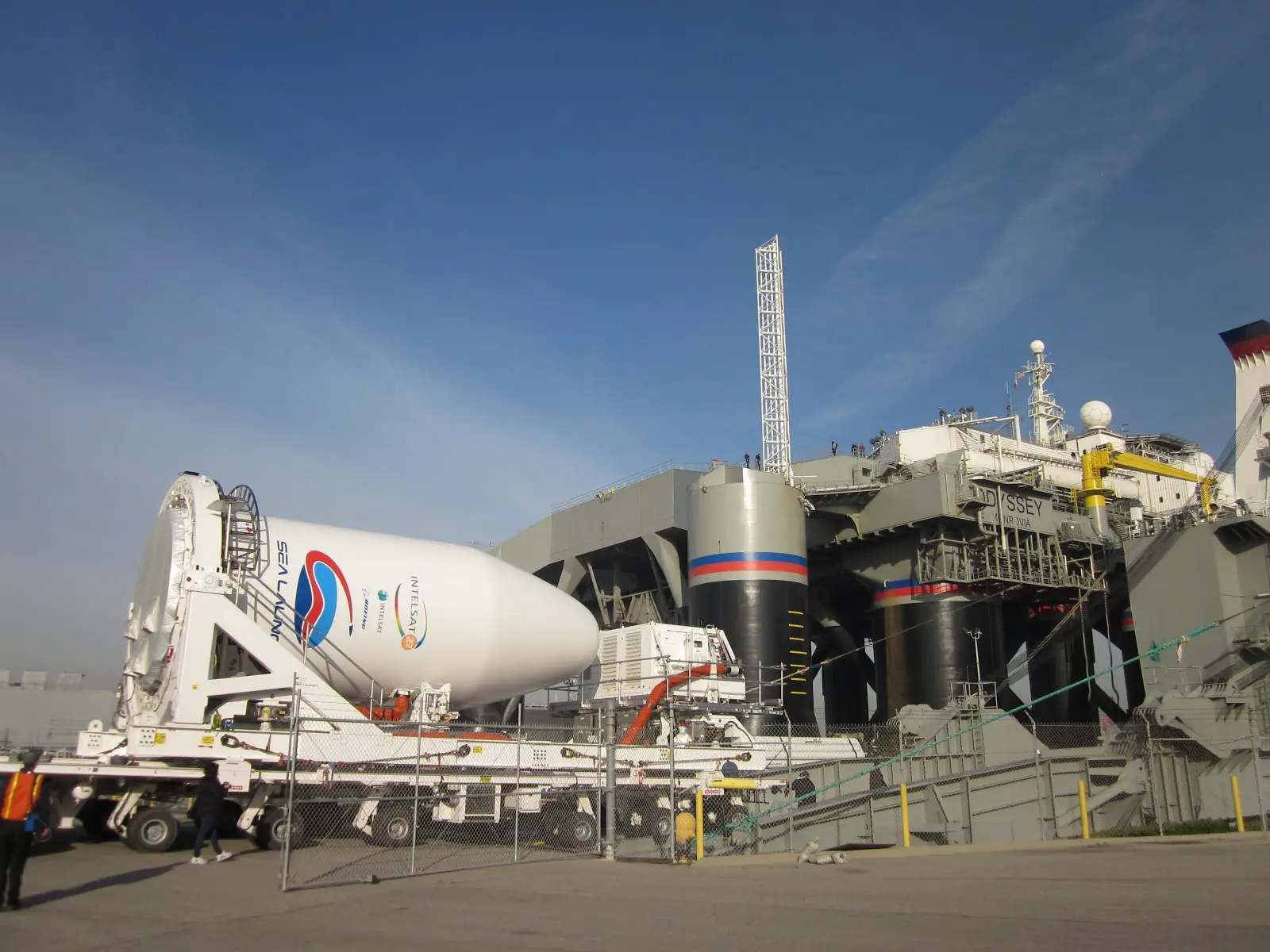

Traslado al Sea Commander (Sea Launch).

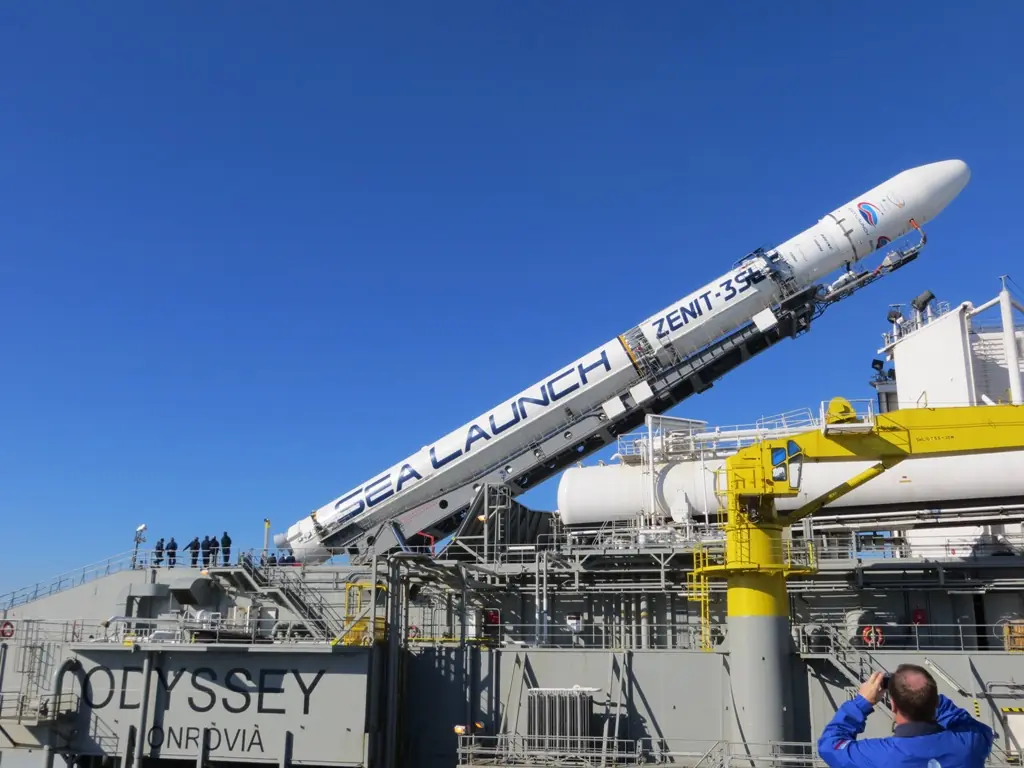

Pruebas de colocación en situación vertical (Sea Launch).

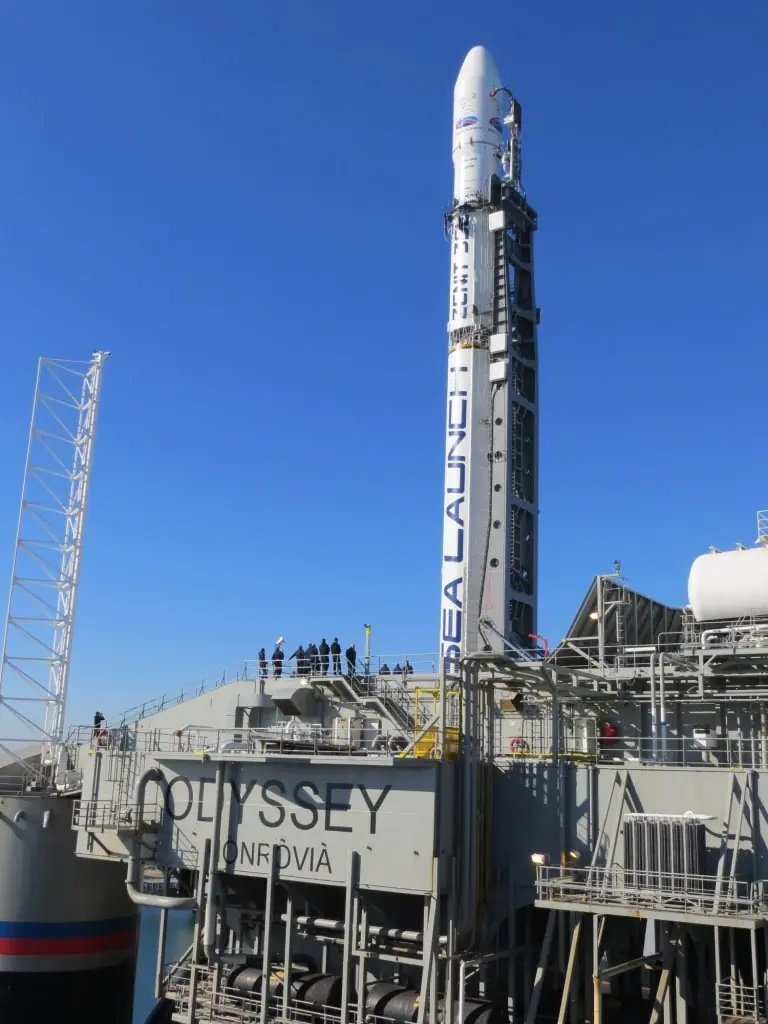

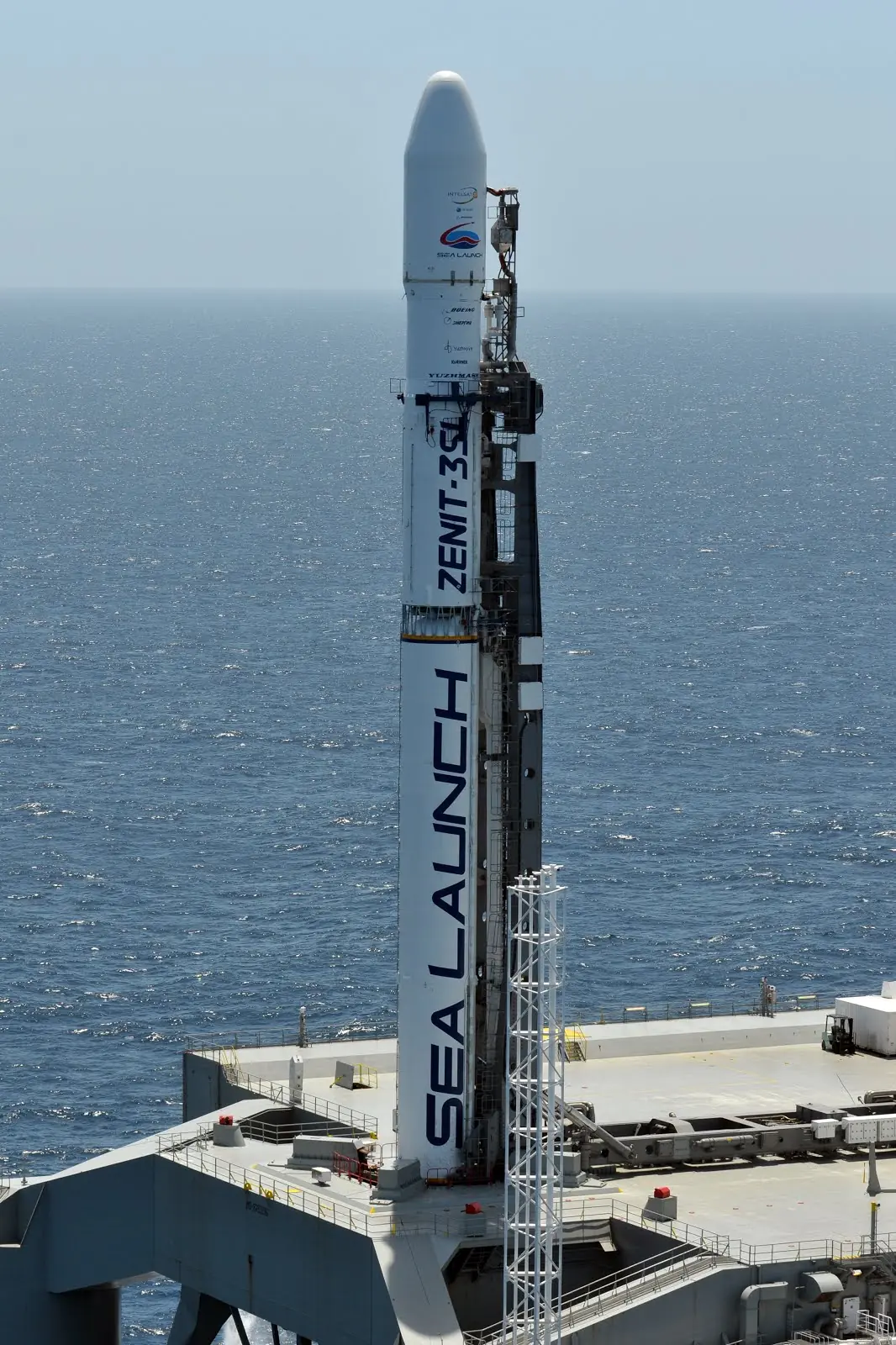

Preparado para el lanzamiento (Sea Launch).
